Проводим подмену ремня генератора на Газели

Обрыв ремня генератора частая неувязка на Газели

Если это происходит на вашей Газели с завидной регулярностью, для вас следует направить внимание на эту делему и перед заменой ремня попробовать узнать, в чём же фактически причина нередких обрывов

Кроме тех случаев, когда поменять ремень приходится после 150 — 200 тыщ пробега либо на плановом ТО, сама ситуация, когда он рвётся, является ненормальной

Если это происходит на вашей Газели с завидной регулярностью (по последней мере почаще 1-го раза в 50000 км пробега), для вас следует направить внимание на эту делему и перед подменой попробовать узнать, в чём же фактически причина нередких обрывов. Может быть несоосно установлены шкивы либо недостаточно очень натягивается ремень после установки

Подмена ремня генератора, роликов и опоры вентилятора ГАЗ 3302 Газельбизнес дв. Cummins ISF 2,8 На сайте .

Замена натяжного ролика на Газели бизнес 4216

не перевелись еще еще мастера, подкидывающие загадки либо нестандартные решения.

Итак, ремень куплен, перейдём к операции его установки. Отметим, что работать лучше в перчатках, потому что в интересующей нас зоне огромное количество острых углов, а если подмену мы производим прямо на трассе, то некие агрегаты под капотом могут не успеть остыть.

Сперва лучше сходу демонтировать переднюю панель и облицовку радиатора. Места под капотом мало и лучше очень облегчить для себя условия работы. С помошью ключа на 12 отвернём по паре болтов на обеих сторонах панели и при помощи ключа на 10 один болт конкретно под замком капота. Декоративная решётка прикручена ещё двумя болтами снизу. Снятую решётку и панель ставим рядом (настолько далеко, насколько позволяет трос замка).

Теперь с помощью ключа на 12 ослабим на генераторе винт ременного натяжителя, вооружившись подходящим воротком, сдвигаем генератор к двигателю. Таким образом мы ослабили ремень (если, конечно он не порвался до этого). Теперь необходимо ослабить гайку ролика натяжителя и гайку самого натяжителя и сдвинуть ролик к двигателю и снимаем ремень.

Если вместе с ремнём генератора мы меняем и остальные, то скидываем ремень вентилятора со шкива на коленвале, осторожно продеваем его между лопастями вентилятора. Потом так же демонтируем ремень водяного насоса

Далее просто устанавливаем новые и натягиваем их. Наконец, возвращаем на место переднюю панель и решётку радиатора — замена произведена, можно отправляться в путь.

Как снять натяжитель цепи на ЗМЗ 406?

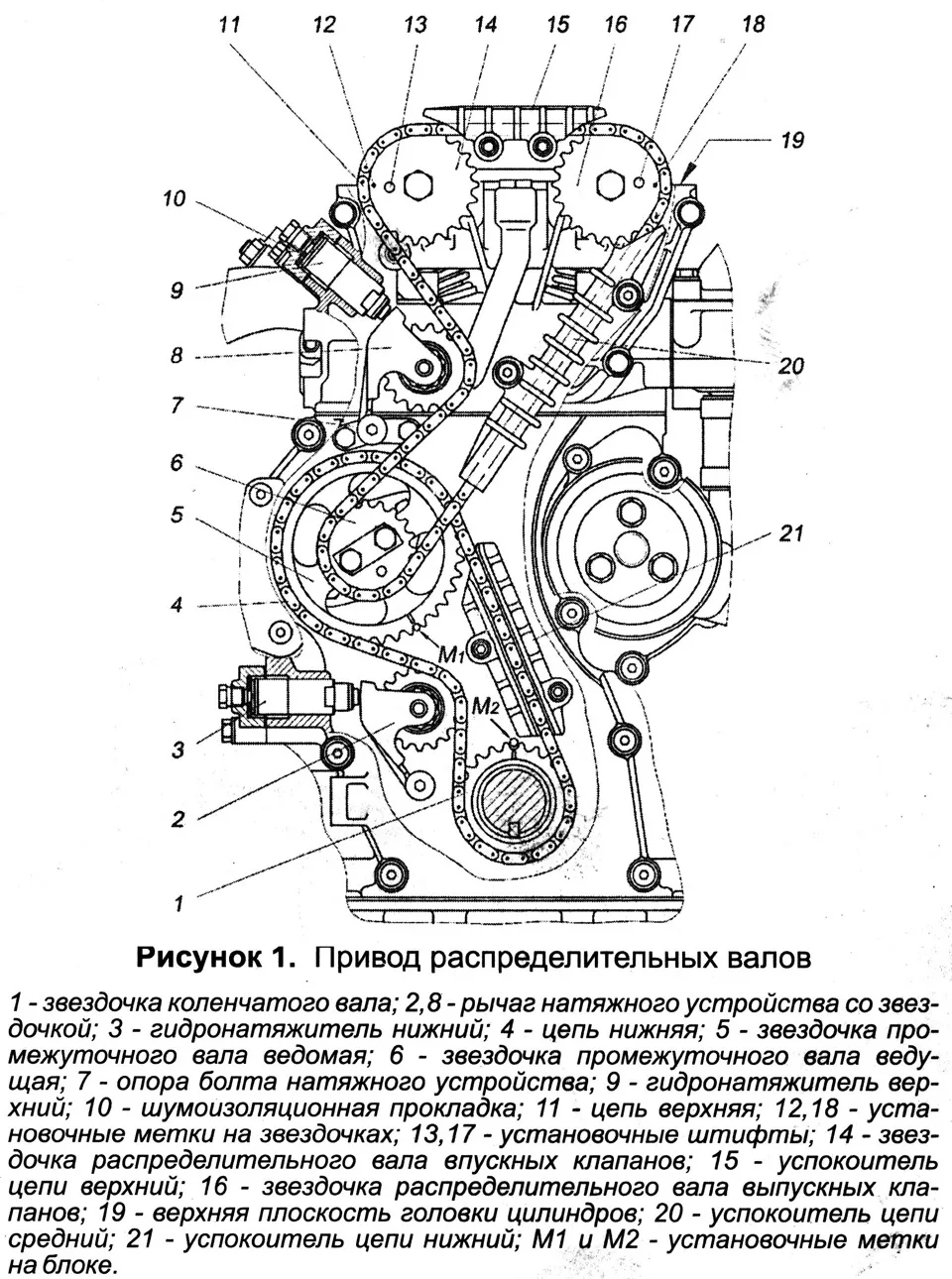

На двигателе ЗМЗ 406 установлено два натяжителя аналогичной конструкции: для верхней и нижней цепи ГРМ.

Для удобства извлечения верхнего гидронатяжителя может потребоваться отсоединить трубопровод вакуумного усилителя тормоза от патрубка или снять топливный насос с креплений. Перед началом замены рабочую поверхность следует очистить от пыли.

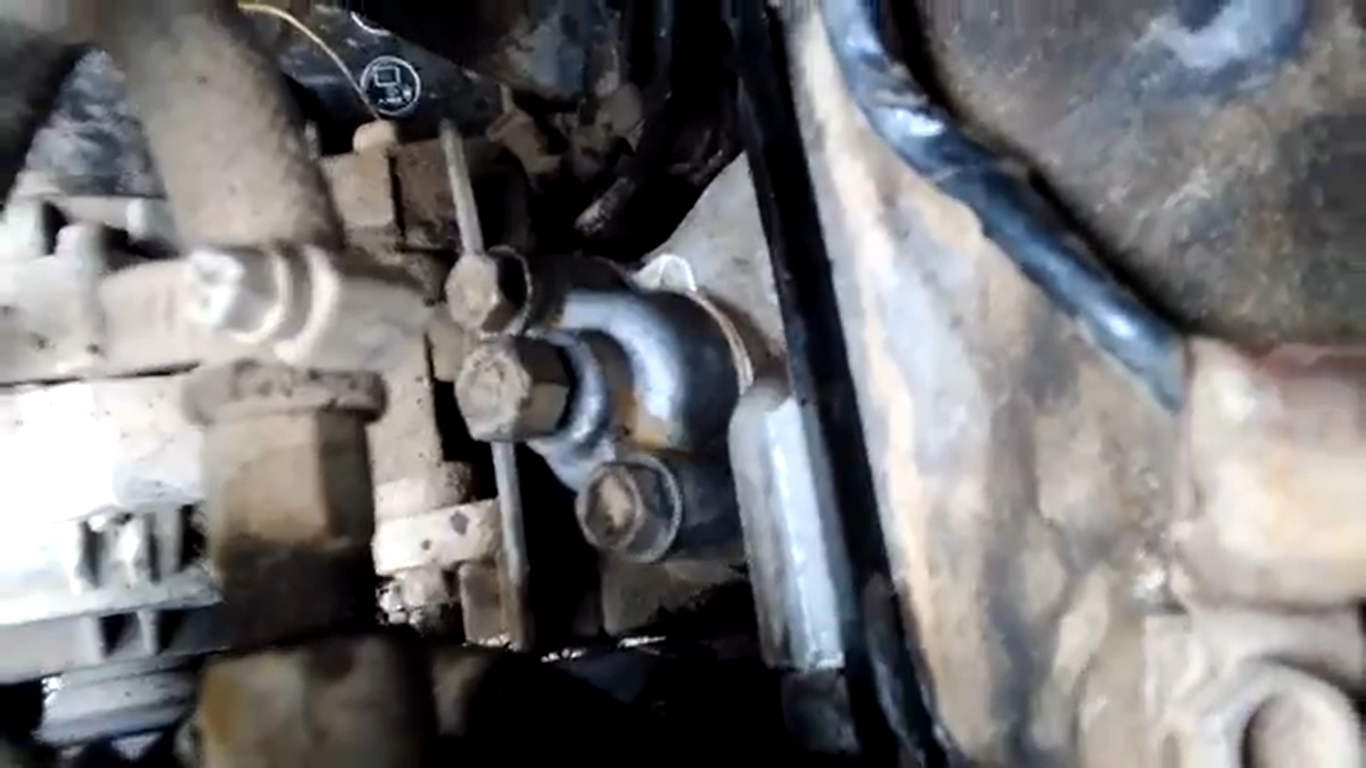

Натяжитель установлен под крышкой с двумя болтами. При отвинчивании гаечным ключом, крышку нужно удерживать рукой, так как она находится под давлением пружины. Отворачивать болты необходимо равномерно.

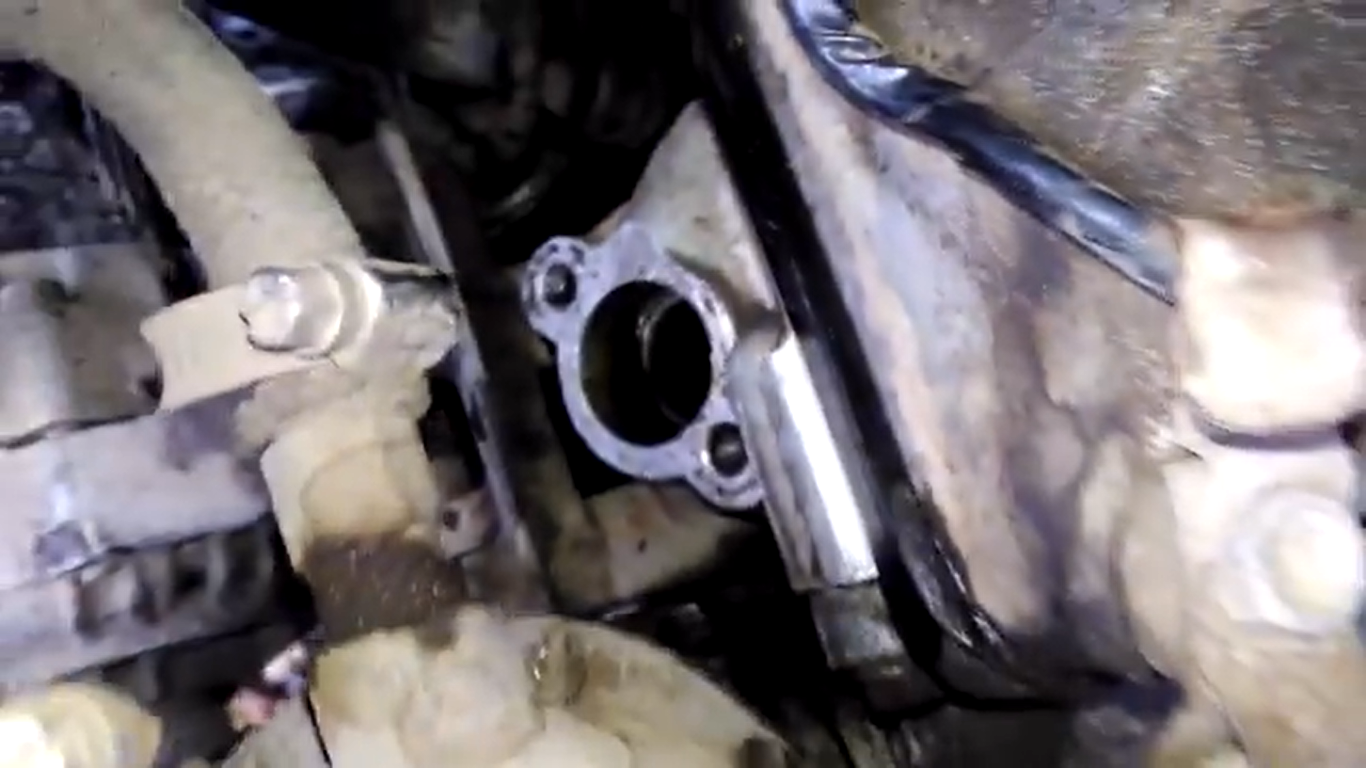

После снятия крышки гидронатяжитель легко извлекается. Под крышкой расположена прокладка и шумоизоляционная шайба. Если они изношены, потребуется замена.

Нижний гидронатяжитель извлекается аналогично, главное обеспечить к нему свободный доступ. Иногда требуется отсоединить генератор.

Начальный этап разборки

Далее нужно выполнить еще несколько манипуляций, они могут оказаться довольно сложными. Но перед тем как выставить метки ГРМ на ЗМЗ-406, необходимо эти действия выполнять:

  1. Снимите передний фартук и решетку радиатора. В том случае, если работы осуществляются на Газель-Бизнес, необходимо выкрутить крепежи по бокам и в центре.
  2. Демонтируйте все патрубки, ослабив хомуты крепления.
  3. Если имеется гидравлический усилитель руля, снимите ремень привода насоса.
  4. Снимите ремень привода генератора, жидкостного насоса. Прежде чем это делать, нужно ослабить его натяжение.
  5. Снимите крышку клапанов, выкрутив все болты крепления. Обязательно их сложите отдельно, чтобы при сборке не потерять. Крышку обязательно держите в чистом месте – недопустимо попадание на ее внутреннюю поверхность посторонних элементов.
  6. Выкручиваете крепления муфты привода крыльчатки вентилятора.
  7. Снимаете крыльчатку и муфту.
  8. Снимаете жидкостный насос.
  9. Отключаете и демонтируете датчик на коленчатом валу.
  10. Снимаете шкив коленчатого вала и поддон.

Подготовительные работы займут больше времени, нежели замена цепи и установка меток ГРМ ЗМЗ-406. Фото их приведено в статье.

Схема ремня газель 4216.

Замена ремней привода вспомогательных агрегатов — достаточно распространенная операция на моторах. Ресурс ремней по пробегу сильно различается в зависимости от производителя, и от условий эксплуатации (контроль натяжения, соосность роликов, профиль шкивов) и находится в диапазоне: около 50000 км — отечественные ремни и до 150000 км качественные импортные.

Необходимость замены выясняется после визуального осмотра специалистом.Показания к замене: трещины, расслоение каркаса, избыточное провисание (невозможно натянуть роликом). Так же, при замене ремней необходимо осмотреть состояние натяжных роликов и самого механизма натяжения (для поликлинового ремня). Часто несоосность натяжных роликов или механизма натяжения может быть причиной повышенного износа ремня, или его кромки, или его сползания со шкивов — в этом случае необходимо выявить проблемный ролик и заменить его, или устранить причину несоосности (например, лопнувший или согнутый кронштейн ролика, ГУРа, и т.д.).

Двигатель УМЗ-4216 имеет два вида конфигурации ремней:1. Вариант: три клиновых ремня: ремень генератора и помпы, ремень эл.муфты вентилятора, ремень ГУРа. Если ставится компрессор кондиционера, то как правило, он идет на ручье ремня генератора.

2. Вариант: два ремня: поликлиновый на генератор, помпу, эл.муфту вентилятора и клиновый — на насос гура. Может быть как с компрессором кондиционера, так и без него.

У нас на складе в наличии вся линейка необходимых размеров и типов ремней, роликов, натяжных устройств, кронштейнов как отечественного, так и зарубежного производства известных марок.

Генератор «Газели» и его неисправности. Установка генератора на «Газель «. Как поменять генератор на «Газели»?

Электрическое оборудование данного автомобиля изготовлено по однопроводной схеме: минусовые клеммы устройств и оборудования подсоединены к «массе» — кузову и другим механизмам авто, которые играют роль второго привода. Бортовая сеть «Газели» равна номинальному напряжению 12В неизменного тока. Замена ремня генератора тойота королла. Для включения электронной цепи служит замок зажигания, который состоит из контактного привода и противоугонного замка. В то время, когда движок не запущен, все электронные потребители берут питание от аккума, а при запущенном движке питание осуществляется от генератора переменного тока. В то время как элемент работает — происходит зарядка батареи, а бортовая цепь питается через два предохранителя.

Цепь осветительных устройств вооружена предохранителем на 40 А, а цепь дополнительного оборудования и устройств — предохранителем на 60 А. Они расположены в блоке предохранителей , который установлен в подкапотном пространстве. Также цепи всех потребителей имеют защиту благодаря дополнительным предохранителям с наименьшим токовым срабатыванием. Располагаются они под приборной панелью с водительской стороны.

Генератор «Газели» представляет собой синхронную трехфазную машину с электрическим возбуждением и предназначен для преобразования вращательного движения в электронную энергию. Автомобиль оснащается моделями 2502.3771 либо 9422.3701, мощность которых составляет порядка 1000 Вт. Установка генератора на «Газель » своими руками осуществляется с помощью крепежного кронштейна с правой стороны агрегата. Привод его осуществляется конусновидным ремнем от храповика коленчатого вала. Работает он в паре с вмонтированным регулятором напряжения Я212А11Е, который держит напряжение на выходе в данном рабочем режиме.

Возможные неисправности

При неисправности генератора «Газели» нарушается работа всех электрических устройств, а аккумуляторная батарея не подзаряжается. О поломке данной детали водителя информирует особый указатель на приборной панели. При таковой неисправности пуск мотора и движение автомобиля все таки вероятны, но до того времени, пока аккумуляторная батарея вполне не разрядится. Обычным образом передвигаться на таком автомобиле нереально.

К главным неисправностям генератора можно отнести последующие: нарушение целостности проводов зарядной цепи, выход из строя подшипников, повреждение диодного моста, замыкание витковой обмотки статора, поломку регулятора напряжения, износ токосъемных колец, лишний износ щеток.

Генератор «Газели», как и хоть какой механизм автомобиля, может иметь как механические повреждения, так и электронные. Потому и метод устранения поломки, и виды операций имеют разный характер.

Снятие и установка ремня генератора ЗМЗ-406

Ослабить затяжку болта 1 на два–три оборота.

Отворачивая регулировочный болт 2, ослабить натяжение ремня и снять его.

Осмотреть ремень.

Если на нем имеются трещины, расслоение резины, надрывы, отложение загрязнений между ребрами и т.п., ремень заменить.

Осмотреть шкивы.

При наличии загрязнений или повреждений шкивы очистить или заменить.

Если необходимо снять натяжное устройство, отвернуть три болта 3, при этом, чтобы удобнее было отворачивать болт под роликом, передвинуть ролик вверх.

Установка

1. Надеть ремень на шкив коленвала.

2. Надеть ремень на шкивы водяного насоса и генератора.

3. После этого надеть ремень на натяжной ролик.

После установки ремня отрегулировать его натяжение.

Регулировка натяжения

При правильно отрегулированном натяжении ремень должен прогибаться на 15 мм при приложении усилия 8 кгс посередине между шкивами генератора и водяного насоса.

Натяжение ремня регулируется перемещением натяжного ролика.

1. Ослабить затяжку болта 1.

Заворачивая или отворачивая болт 2, отрегулировать натяжение ремня. Затянуть болт 1.

2. Проверить прогиб ремня.

Подробно в картинках:

Замена и регулировка натяжения ремня привода агрегатов

Ключом «на 12» ослабляем затяжку болта крепления натяжного ролика (для наглядности радиатор двигателя снят).

Ослабляем натяжение ремня, вращая ключом «на 10», против часовой стрелки болт натяжного ролика

Снимаем ремень со шкивов

Устанавливаем новый ремень.

Вращая болт натяжного ролика, добиваемся прогиба ремня 15 мм под нагрузкой 8 кгс, приложенной посередине горизонтальной ветви привода (между шкивами генератора и насоса).

Затягиваем болт крепления натяжного ролика.

Замена натяжного шкива и механизма натяжения ремня привода вспомогательных агрегатов

Ослабляем натяжение ремня привода.

Полностью выворачиваем болт крепления натяжного шкива

Снимаем шкив с оси натяжителя.

При необходимости торцевым ключом или головкой «на 12» отворачиваем три болта крепления натяжителя

Снимаем крепление натяжителя с двигателя

Устанавливаем натяжитель и шкив на двигатель в обратной последовательности, после чего натягиваем ремень.

Обслуживание и ремонт

Техническое обслуживание двигателя 4216 Евро-3 ГАЗель включает в себя такие операции, как:

  1. Очистка силового агрегата от загрязнений при помощи ветоши.
  2. Внешний осмотр кривошипно-шатунного устройства и газораспределительного механизма на наличие повреждений и дефектов.
  3. Проверка герметичности соединений и устранение утечки рабочей жидкости из системы охлаждения.
  4. Замена масла в дигателе.
  5. Регулировка зазоров клапанов.
  6. Проверка уровня давления в системе питания.
  7. Проверка момента затяжки крепежных элементов.
  8. Очистка фильтрующих элементов и замена изношенных механизмов.
  9. Проверка мотора на наличие посторонних шумов во время работы.

Коды ошибок

Коды неисправностей двигателя:

Двигатель Генератор, помпа ГУР ГРМ
дв. ЗМЗ 402 1025х10/1050х10 833х10
дв. ЗМЗ 406 (карбюратор, без ГУР) 6РК1220
дв. ЗМЗ 406 (карбюратор, с ГУР) 6РК1370
дв. ЗМЗ 406 (евро 2, 3, инжектор, без ГУР) 6РК1220
дв. ЗМЗ 406 (евро 2, 3, инжектор, с ГУР) 6РК1370
дв. ЗМЗ 406 (с ГУР, с кондиционером) 6РК1930
дв. Chrysler (с ГУР) 6РК1750 145Z GATES
дв. 560 (Штайер, с ГУР) 6РК1630
дв. Chrysler (SIBER) 6РК1335 145Z GATES

Двигатель Генератор, помпа ГУР Кондиционер ТНВД ГРМ дв. ЗМЗ 409 (год выпуска 2005-2007, евро 1, 2) 6РК1220 6РК1210 дв. ЗМЗ 409 (год выпуска 2007-20012, евро 3, без кондиционера) 6РК1275 6РК1235 дв. ЗМЗ 409 (год выпуска 2007-20012, евро 3, с кондиционером) 6РК2100 дв. ЗМЗ 409 (год выпуска 2012-, евро 4) 6РК2120 дв. ЗМЗ 409 (год выпуска 2017-, евро 5) 6РК1275 6РК1235 дв. ЗМЗ 514 (евро 2) 6РК1220 6РК923 1360 дв. ЗМЗ 514 (евро 3, без кондиционера) 6РК1600 6РК1395 1360 дв. ЗМЗ 514 (евро 3, с кондиционером) 6РК1600 6РК1693 1360 дв. ЗМЗ 514 (евро 4) 6РК1600 1360 дв. Iveco 7РК1325 4РК950 5395 150х1

Рабочий объем двигателя 2,89 л Ход поршней 100 мм Степень сжатия 9,2 Диаметр цилиндрических деталей 92 мм Мощность силового агрегата 107 лошадиных сил Полная масса 177 кг

111 Неправильно работает модуль управления системой
115 Сбои в работе датчика, отражающего количество оборотов двигателя на холостом ходу
143 Низкий уровень давления масляной жидкости
146 Высокая температура охлаждающей жидкости
151 Система охлаждения не набирает требуемую температуру
197 Недостаточное количество жидкости в охлаждающей системе
214 Перегрев масла
233 Низкий уровень давления жидкости, используемой для охлаждения, неисправности помпы
234 Завышенное число оборотов мотора
235 Увеличенная температура дизельного топлива
245 Низкий уровень напряжения в цепи вентилятора
261 Некорректная работа насосного механизма
275 Сбои в работе клапана высокого давления
281 Неисправность форсунок источника питания
351 Недостаточное давление масла

Если дергается на ходу

Причинами того, что силовой агрегат дергается на ходу, могут стать засоренные гибкие дюритовые шланги, которые подводят бензин к насосному механизму. В этом случае рекомендуется продуть шланг или заменить его на новый.

Также причиной этой неисправности может стать загрязненный приемный фильтр карбюратора. В этом случае рекомендуется отвернуть пробку с фильтрующего элемента, тщательно промыть его и продуть при помощи потока сжатого воздуха.

Если сломалась обойма пластинчатого клапана бензинового насоса, то этот клапан следует заменить на новый. Рекомендуется проверить протяжку головок блока ГБЦ, при необходимости затянуть крепежные механизмы.

Не заводится: причины, и что делать

Если силовой агрегат плохо запускается на горячую или нет искры, то рекомендуется:

  1. Отрегулировать зазоры между наконечниками стержней клапанов и болтами нажимного типа коромысел.
  2. Открутить головку с цилиндров и притереть клапаны.
  3. Осмотреть систему зажигания на наличие дефектов.
  4. Подтянуть крепежные болты системы зажигания и карбюратора.
  5. Демонтировать жиклеры топливной и охлаждающей системы, промыть и продуть их сжатым воздухом.
  6. Демонтировать карбюратор, снять смесительную камеру, вывернуть жиклер топливной системы и винт холостого хода, продуть каналы сжатым воздухом.
  7. Заменить сальник коленвала на новый.

Почему греется двигатель

Перегрев мотора может быть связан с ослабленным натяжением ремня привода вентилятора водяного насосного механизма. В этом случае следует отрегулировать натяжение ремня или заменить его.

Окончательный демонтаж цепи привода

Дальнейшие действия по снятию цепи привода механизма газораспределения на моторе Газели выглядят таким образом:

  1. Выкручиваете крепления гидравлического натяжителя. Доставать нужно два элемента – верхний и нижний. Снимаются они одинаково.
  2. Извлекаете корпус натяжителя.
  3. Снимаете крышку, которой прикрыта цепь. Для этого выкручиваете 7 болтов крепления. Старайтесь не разрушить сальник на коленчатом валу и прокладку головки блока.
  4. После выкручивания болта верхнего гидронатяжителя нужно снять рычаг и звездочку.
  5. Снимите успокоитель цепи.
  6. Выкрутите болты крепления шестерни к фланцу распределительного вала (всего их на двигателе ЗМЗ-406 два).
  7. Отогните стопорную пластину, при этом нужно удерживать промежуточный вал системы зажигания от проворачивания.
  8. Устанавливаете отвертку, с ее помощью вынимаете шестеренки и нижний край цепи.

Закончили осмотр, приступаем к силовым упражнениям

Для начала снимаем защиту двигателя и брызговик. Сливаем антифриз и масло из двигателя. Снимаем верхний патрубок радиатора.

Отсоединяем все мешающие патрубки.

Убираем в сторону жгут проводов. Запоминаем или зарисовываем расположение разъемов на катушках зажигания.

Головкой на 12 отворачиваем восемь болтов по кругу держащих клапанную крышку и снимаем последнею.

Пока натянут сервисный ремень, ослабляем три болта на 10 шкива помпы.

Ослабляем болт на 13, натяжного ролика и откручивая болт на 10 ослабляем натяжение ремня вспомогательных агрегатов.

Снимаем сервисный ремень, ролик и шкив насоса охлаждающей жидкости.

Отворачиваем четыре винта верхней крышки ГРМ и снимаем последнею.

Снимаем генератор вмести с треугольной пластиной.

Откручиваем болт на 10 датчика положения коленвала.

Убираем датчик в сторону, что бы не мешал.

Головкой на 36 за болт шкива проворачиваем коленчатый вал по часовой стрелки до момента, когда метки на распределительных валах будут указывать на верхнею мертвую точку.

Метка на распредвале впускных клапанов должна оказаться на уровне верхней кромки головки блока цилиндров.

Аналогично для распредвала выпускных клапанов.

Откручиваем болт шкива коленчатого вала, предварительно застопорив коленвал. Для этого, помощник в салоне включает пятую передачу и изо всех сил жмет на тормоз, а мы в это время легким движением руки с использованием метровой трубы и головки на 36 отворачиваем болт. Снимаем шкив коленвала, придется помучится, поскольку сидит на валу он плотно.

Ослабляем хомуты патрубков помпы.

Шестигранником на 6 откручиваем четыре винта с передней стороны помпы и ключом на 12 один с задней стороны и снимаем насос охлаждающей жидкости.

Откручиваем два болта крышки верхнего гидронатяжителя. Поскольку натяжитель в разряженном состояние он будет давить на крышку, придерживаем ее что бы не выскочила.

Снимаем крышку и сам гидронатяжитель.

Аналогично и нижнем.

Откручиваем шесть болтов на 14 усилителя и снимаем его. Под ним спрятались гайки крепления масленого поддона.

Шестигранником откручиваем оставшиеся винты передней крышки ГРМ (5 штук), а так же все что держит масленый поддон (11 винтов и 4 гайки).

Поддон опускается вниз примерно на два сантиметра, дальше не дает балка. Но это хватает что бы вытащить старую прокладку и вспоминая добрыми словами инженеров из Горькова отчистить прилегающие поверхности перед установкой новой прокладки.

Вот такая страшная картина предстает перед нашим взором.

Теперь снимаем нижнею крышку ГРМ.

Шестигранником откручиваем винты верхнего успокоителя и снимаем его.

Аналогично со вторым. Снимется он вместе с цепью.

На распределительных валах есть специальный квадрат под ключ на 30, для того что бы можно было держать валы при откручивании болта звездочки. Ключом на 30 держим валы и на 17 откручиваем звездочки распредвалов.

Снимаем звездочки распределительных валов и цепь с успокоителем.

Шестигранником отворачиваем крепление натяжителя цепи и снимаем его. Аналогично с нижнем.

Отгибаем края стопорной пластины и ключом на 12 отворачиваем болты крепления звездочки промежуточного вала. Снимаем ее вместе с цепью. После чего шестигранником откручиваем два болта нижнего успокоителя и снимаем его.

Снимаем стопорное кольцо и звездочку коленчатого вала. На фото кольцо немного сдвинуто для наглядности.

Для этого лучше всего подойдет двулапый съемник.

А вот и секрет почему мы меняем комплектом. Если посмотреть на звездочки сразу видно разницу, так что старая цепь не подойдет под новые звезды и наоборот.

Теперь, когда все что нам мешало демонтировано можно отмыть все снятые детали и блок цилиндров, хотя бы спереди.

ГАЗ 31 Serg Edition › Бортжурнал › Установка кондиционера (Часть 2) Установка

Продолжаю повествование процедуры установки кондиционера у себя. Про то какие компоненты нужны можно почитать в первой части www.drive2.ru/cars/gaz/31…0/zooorg/journal/2031419/

Здесь только про установку… которую можно поделить на несколько частей.

Установка испарителя в печку от 31105

В печке 3110 нет места для испарителя, поэтому необходимо купить печку от 31105 где это место предусмотрено заводом… подробнее про печку тут www.drive2.ru/cars/gaz/31…0/zooorg/journal/1901334/

Установка ресивера/фильтра с датчиком давления

Установка радиатора кондиционера.

Как уже писал радиатор от гольфа 3. становится впритык к стенкам телевизора. Также у радиатора штуцер слива находится в таком место что его надо либо переваривать… либо как-то выгибать. Так как радиатор весьма расходная деталька переделывать его нельзя… иначе каждый следующий радиатор тоже прейдётся также переделывать… я руководствуюсь таким принципом, поэтому пришлось немного покрамсать телевизор.

Радиатор прикручен к телевизору 4 болтами. Так как при проезде различных неровностей телевизор имеет свойство играть, тоесть стенки немного изгибаются… а прикрученный намертво радиатор будет также играть… что обязательно приведёт к разрушению бачков и сот. Поэтому радиатор надо прикручивать через резиновые простаки с дистанционными втулками.

Установка компрессора на двигатель ЗМЗ 406

Тут собственно ничего интересного… если кронштейн готовый есть, то вообще не проблема… кронштейн прикручивается 3 болтами к двигателю. отливы на двигатели уже есть…

Шланги

Вот где у меня была проблема. Когда я комплектовал эту систему, то цена на шлагни мне сильно удивила… комплект новых 4 шлангов цена была озвучена 1200 грн. Потом мне подвернулись Б/у шланги от кондиционера стоявшего на 3110… померяв по месту… они мне подходили почти идеально, только 1 шланг надо было подрезать и переобжать один штуцер. Но приехав на СТО мне объяснили что штуцера на шлангах не подходят на все купленные компоненты системы. Суть проблемы в том, что уплотнение на том кондиционере, с которого я взял Б/У шланги, уплотнение производилось конусным соединением. На тех компонентах которые были у меня уплотнение производится резиновым кольцом. Поэтому все штуцера на шлангах мне пришлось менять и переобжимать. Стоила процедура очень дорого… больше 2000 грн. Зато у меня теперь эксклюзивные шланги

Ремонт если рвет ремень генератора на Газели, Соболь | ЗМЗ 405 евро3

Для начала надо проверить соосность шкивов и бла-бла.

При наличии неисправности генератора его снимают с двигателя автомобиля и проводят диагностические и ремонтные операции. Для этого можно обратиться в сервисные мастерские или же провести ремонт самостоятельно. Многие автолюбители, которые впервые столкнулись с данной проблемой, задаются вопросом о том, как поменять генератор

на «Газели». Операция по снятию и установке данной детали не относится к сложным технологическим и ремонтным процессам, и осуществить ее можно в домашних условиях. Для этого понадобится стандартный набор инструментов.

Установка ремня генератора на газель 405 двигатель

Ремень генератора автомобиля Газель Бизнес отвечает за передачу вращения двигателя ко вспомогательным его агрегатам. Некоторые устройства способны приводить в движение сразу несколько механизмов.

Приводной ремень может воздействовать на помпу, насос гидравлического усилителя руля, различные компрессоры и даже генератор. Для того чтобы все вышеперечисленные механизмы работали слаженно и бесперебойно, необходимо своевременно производить замену детали, и при необходимости регулировать ее натяжение. В сегодняшней статье мы рассмотрим: где располагается ремень генератора Газель Бизнес, признаки его износа, размеры, схему и пошаговую инструкцию по установке. Ну, что приступим.

Расположение ремня генератора Газель Бизнес

Ремень генератора на Газель Бизнес расположен под капотом в передней части автомобиля! Как показано на скриншоте

Найти его достаточно просто, поэтому на этом моменте я не стану заострять свое и ваше внимание

Газель Бизнес – признаки износа ремня генератора

Для того, чтобы узнать на сколько изношен ремень генератора на Газели Бизнес достаточно провести его визуальный осмотр. Если вы заметили:

  1. Надрывы
  2. Отслоение поверхности
  3. Механические повреждения и т.д.

То не откладывайте замену приводного ремня в долгий ящик, а сразу же замените этот расходник.

Признаки износа ремня генератора Газель Бизнес

Размер ремня генератора Газель Бизнес

Газель Бизнес, так же как любой другой автомобиль отечественного производства имеет массу неудобств, например ремень генератора установленный с завода изготовителя под маркировкой: 8PK 2155 или 8PK 2166 имеет маленький размер, поэтому при замене поставить его на место практически невозможно!

Новый ремень генератора Газель Бизнес с маркировкой 8PK 2190

На Газель Бизнес мы рекомендуем устанавливать ремень генератора фирмы DAYCO под маркировкой 8PK 2190, который подходит просто идеально по размерам и имеет отличное качество

Установка ремня генератора на Газель Бизнес пошаговая инструкция

Для того чтобы заменить ремень генератора на Газель Бизнес на понадобится выполнить следующую пошаговую инструкцию:

Трещёткой крутим приводной ремень через шкив генератора
Поддеваем ремень на шкиве помпы
от двигателя и вращаем трещёткой шкив генератора по часовой стрелке:
Перехватываемся после небольшого схода ремня, продолжаем постепенно вращать шкив генератора:
Поддеваем и скидываем старый ремень генератора
Продеваем ремень по всем роликам, надеваем всеми ручейками на шкивы! Оставляем только шкив помпы не одетым

Натяжник не трогаем вообще, да и смысл, ход у него маленький и не позволяет свободно надеть ремень.
Берём всё туже отвёртку и поднадеваем ей ремень на шкив помпы в натяг! И постепенно вращаем трещёткой по часовой стрелке! Важно, что бы нижний край ремня перескочил через выступающий центр шкива помпы:
Главное держать отвёртку и не отпускать её, пока ремень не обернёт шкив!
Можно и радиатор не снимать и нормально снимать и надевать ремень. Единственное, если происходит именно замена ремня, сложнее через крыльчатку прокинуть его и всё.

Как натянуть ремень генератора Газель Бизнес

Еще одни важный момент на который хотелось бы обратить ваше внимание – натяжка ремня генератора ! Для того, чтобы выполнить эту работу нам понадобится:

  1. Первым делом лучше сразу демонтировать переднюю панель и облицовку радиатора. Места под капотом немного и лучше максимально облегчить себе условия работы. С помошью ключа на 12 отвернём по паре болтов на обеих сторонах панели и с помощью ключа на 10 один болт непосредственно под замком капота. Декоративная решётка прикручена ещё двумя болтами снизу.

Как натянуть ремень генератора Газель Бизнес

Снятую решётку и панель ставим рядом (настолько далеко, насколько позволяет трос замка).
Теперь с помощью ключа на 12 натянгем на генераторе винт ременного натяжителя, вооружившись подходящим воротком.

Как ослабить ремень генератора на Газель Бизнес

Для того, чтобы ослабить ремень генератора на автомобиле Газель Бизнес выполните порядок действий, который я описал выше в части про натяжку приводного ремня. Одно отличие, ослабляем, а не натягиваем винт ременного натяжителя

источник

Установка фаз грм змз, теория

На первый взгляд все просто. Есть метка на шкиве. Покрутили коленвал, выставили и «вуаля». На двигателях иномарок чаще всего этот алгоритм работает. На наших двигателях есть две метки вмт: виртуальная и истинная. Та, которая на шкиве, и та которая действительно в верхней мертвой точке поршня. На двигателях змз 406 (Е-0, Е-2) особой точности не требовалось. Поставили шкив коленвала по метке, положили линейку на гбц, поставили шестерни распредвалов метками, по срезу линейки, завелись и поехали. На двигателях Е-3, Е-4 это «не прокатывает» даже близко. Угол установки распредвалов должен быть плюс-минус 2 градуса, но самое главное, это измерение должно быть в истинной ВМТ (верхней мертвой точке).

Установка звездочки коленвала 405

Если снималось зубчатое колесо коленчатого вала, напрессовать его на коленчатый вал, установить уплотнительное кольцо и втулку.

Установить шпонку 1 в паз на коленчатом валу.

Повернуть коленчатый вал так, чтобы метка 3 на зубчатом колесе коленчатого вала совпадала с меткой 2 на блоке цилиндров. При этом поршень 1-го цилиндра займет положение в.м.т.

Установить успокоитель цепи 4, но болты 5 крепления успокоителя не затягивать.

Одеть цепь 6 на зубчатое колесо коленчатого вала, предварительно смазав ее моторным маслом.

Надеть цепь на ведомое зубчатое колесо 1 и установить его на промежуточный вал 2 так, чтобы установочный штифт колеса вошел в отверстие

промежуточного вала. При этом метка 4 на зубчатом колесе должна совпасть с меткой 5 на блоке цилиндров, а ветвь цепи, проходящая через успокоитель 3, должна быть натянута.

Установить ведущее зубчатое колесо промежуточного вала так, чтобы установочный штифт его вошел в отверстие на ведомом зубчатом колесе.

Завернуть два болта крепления зубчатых колес промежуточного вала, подложив под них стопорную пластину.

Болты затянуть моментом 22–25 Нм (2,2–2,5 кгс·м) и зафиксировать их, загнув края стопорной пластины на грани головок болтов.

После установки цепи не поворачивать промежуточный и коленчатый валы.

Нажав на башмак натяжителя, натянуть цепь и проверить совпадение меток на зубчатых колесах и блоке цилиндров.

Затянуть болты крепления успокоителя цепи.

Смазать верхнюю цепь моторным маслом и затем одеть ее на ведущее зубчатое колесо промежуточного вала, пропустив в отверстие в головке блока.

Если зубчатое колесо 2 установлено на распределительном валу, отвернуть болт 1 и снять колесо 2 с распределительного вала.

Одеть цепь на зубчатое колесо 2 и, слегка повернув выпускной распределительный вал по часовой стрелке, установить на него зубчатое колесо 2 с надетой на него цепью.

При этом штифт 8 распределительного вала должен войти в отверстие зубчатого колеса. Завернуть болт 1.

Поворачивать распределительный вал нужно ключом за четырехгранник на распределительном валу. Затем, слегка повернув распределительный вал против часовой стрелки, натянуть цепь.

Промежуточный и коленчатые валы при этом поворачиваться не должны. Метка А должна совпасть с верхней плоскостью головки блока.

Отвернуть болт 6 и снять зубчатое колесо 4 с впускного распределительного вала.

Надеть на колесо 4 цепь и установить колесо 4 с цепью на распределительный вал, слегка повернув при этом распределительный вал по часовой стрелке.

Штифт 5 распределительного вала должен войти в отверстие зубчатого колеса. Слегка повернув распределительный вал против часовой стрелки, натянуть цепь.

Метка А на зубчатом колесе 4 должна совпасть с верхней плоскостью головки блока.

Остальные валы при этом поворачиваться не должны.

Затянуть болты 1 и 6 моментом 46–74 Нм (4,6–7,4 кгс·м), удерживая распределительные валы от поворота ключом за четырехгранники.

Установить успокоитель 3, протолкнув его в отверстие в головке блока.

Установить крышку цепи и водяной насос. При этом на поверхности крышки, прилегающие к блоку цилиндров и головке блока, нанести тонким слоем герметик «Гермесил» или подобный ему.

При установке крышки цепи следить за тем, чтобы не повредить сальник коленчатого вала.

Установить гидронатяжители верхней и нижней цепей.

Установить шкив коленвала.

Завернуть храповик и затянуть моментом 104–128 Нм (10,4–12,8 кгс·м), удерживая коленвал от проворота, вставив отвертку в зубья венца маховика и уперев ее в установочный штифт картера сцепления. При затяжке храповика шкив маховика напрессовывается на коленвал.

Провернуть за храповик коленвал на два оборота и установить в положение в.м.т. поршня 1-го цилиндра. Проверить совпадение меток.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Моя база
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
