Ремень грм рено меган 2: замена своими руками

Замена ремня привода вспомогательных агрегатов двигателя F4R

Снятие:

Установите автомобиль на двухстоечный подъемник.

Отсоедините аккумуляторную батарею.

Снимите верхние крышки двигателя.

Снимите правое переднее колесо.

Снимите правый передний подкрылок.

Снимите правый боковой усилитель.

Рис. 3. Проворачивание автоматического натяжителя ремня привода вспомогательных агрегатов

Поверните автоматический натяжитель ремня привода вспомогательных агрегатов по часовой стрелке ключом на 16 мм (рис. 3).

Установите ремень привода вспомогательных агрегатов.

Для правильной установки ремня привода вспомогательных агрегатов на шкивах проверните коленчатый вал двигателя на два оборота.

Установка производится в порядке обратном снятию.

Подключите аккумуляторную батарею.

Ремень генератора используется в автомобилях для того, чтобы передать рабочее усилие на генератор от двигателя. Эта деталь подвергается сильным нагрузкам, поэтому его можно отнести к числу запчастей, нуждающихся в периодической замене. Признаками его неисправности являются появление посторонних звуков, таких как свист, скрип, а в особо запущенных случаях – начинается его расслоение или он может покрыться трещинами.

Чтобы понять, нуждается ли ремень в замене, необходимо произвести его визуальный осмотр. Это поможет оценить его состояние. Он не должен иметь трещины и потертости по всей своей длине.

Снятие и замена генератора Рено Меган 2 (решено) — 1 ответ

РЕНО МЕГАН — 2 2008г. ремонт Генератора замена щеток не снимая сам генератор.

Попытался схематически изобразить красны на фото. Отсоедините наконечник поперечной рулевой тяги с правого поворотного кулака как описано в Главе Подвеска и рулевое управление.

Где необходимо, снимите резервуар гидросистемы усилителя рулевого управления и переместите его в сторону.

Вытягиваем генератор в рено меган снять генератор образовавшуюся между радиаторами, поперечиной и крылом. На Scenic моделях, снимите болт, крепящий переднюю опорную штангу подрамника к лонжерону крыла, а также гайку, крепящую ее к передней поворотной втулке нижнего рычага, и снимите штангу. Отверните крепежные болты и гайки генератора и снимите блок с двигателя.

Попросите ассистента опустить правую подвеску вниз и снимите генератор. Отверните восемь болтов, крепящие ВВ катушки зажигания к кронштейну, и переместите катушки в сторону.

Отверните два верхних болта и ослабьте нижний болт кронштейна катушки зажигания. Разверните кронштейн вниз, чтобы получить доступ к крепежному болту генератора. Снимите резиновые оболочки где имеются от клемм генератора, затем отверните крепежные гайки и отсоедините электропроводку от задней части генератора.

Снимите правое колесо, нижний щиток двигателя и вкладыши арки колеса. На моделях с кондиционером воздуха, снимите приводной ремень, как описано в Главе Техническое обслуживание.

Отверните болт верхнего крепления механизма натяжения и крепежный болт кронштейна механизма натяжения. Снимите механизм натяжения, следя за тем, чтобы не потерять шайбу, установленную позади крепежного кронштейна. Где необходимо, снимите резервуар гидросистемы усилителя рулевого управления и переместите его в сторону.

Болты крепления генератора с правой стороны не тот болт кружком обвел: Нужного на этом фото не видно. Один болт находится под роликом натяжителя. Удобно выкручивать со стороны колеса.

Замена щеток генератора MEGANE 2. Без снятия генератора.

Я выкручивал большой трещеткой с удлинителями. Он свободно вынимается после того как его открутить. Второй нужно немного ослабить ключем на 13, дальше можно спокойно его выкрутить маленькой трещеткой с головкой на Удобней всего крутить с переда авто.

Этот болт полностью не выйдет, но его вынимать полностью и не нужно. Пазы где крепится генератор Как видно из фото тут есть пазики и поэтому болт спокойно выйдет из крепления. Поперечину мы открутили на 7 пункте. Поэтому ее сдвигаем немного в сторону чтобы она нам не мешала. Ещё один вечер размышлений, курения гугла безрезультатно , мы приняли решение снимать поперечную балку, под которую крепится радиатор и на которую вешаются фары… В итоге на третий день работ генератор был успешно вынят, а передок машины принял примерно такой вид: Но на этом приключения не закончились.

Открутить шкив генератора так и не удалось.

Снимите резиновые оболочки где имеются от клемм генератора, затем отверните крепежные гайки и отсоедините электропроводку от задней части генератора. Снимите правое колесо, нижний щиток двигателя и вкладыши арки колеса. На моделях с кондиционером воздуха, снимите приводной ремень, как описано в Главе Техническое обслуживание. Отверните болт верхнего крепления механизма натяжения и крепежный болт кронштейна механизма натяжения.

Снимите механизм натяжения, следя за тем, чтобы не потерять шайбу, установленную позади крепежного кронштейна. Где необходимо, снимите резервуар гидросистемы усилителя рулевого управления и переместите его в сторону. На Scenic моделях, снимите болт, крепящий переднюю опорную штангу подрамника к лонжерону крыла, а также гайку, крепящую ее к передней поворотной втулке нижнего рычага, и снимите штангу.

Снимите заднюю опорную штангу подрамника таким же образом.

Обратитесь к Главе Подвеска и рулевое управление и снимите две гайки с шайбами с болтов, крепящих поворотный кулак к стойке подвески. Извлеките болты и подоприте сборку кулака.

Попросите ассистента опустить правую подвеску вниз и снимите генератор.

Равняем механизм по точкам

Далее нужно проверить все при помощи положения маркировки. Если на запчасти нет точек, не страшно. Главное, чтоб были они на насосе и коленвале. После нужно проверять поршни через свечи, чтоб все совпадало. Даже если на один зубец пропустить натяжку, машину станет дольше разгоняться. Это может привести к последствиям – запчасть поршни или клапана может вылететь на высокой скорости.

Нередко на ошибки в ремонте может указать двигатель, который не заводится ни с первого, ни со второго раза. Возможно, в трубы попал воздух. Причин не так много, чтобы искать проблему в сервисе за тысячи рублей, но если своими руками не смогли сделать, обратитесь к специалистам.

Маркировку можно и не делать, но это гарантия безопасного вождения после ремонта. Это не занимает много времени, поскольку потребуется проверка натяжения ремня.

На новой запчасти всегда есть метки. Иногда при демонтаже можно заметить, что маркировка отклонилась на 15-20 градусов. Точка должна смотреть вверх и перпендикулярно земле. Метки на автомобилях dci могут сдвинуться после поворота ремня, здесь важна фиксация.

Маркировка коленвала тоже смотрит вверх, а ТНВД смотрит на блок у болта. Проворачиваем до упора коленвал и видим, что метки собраны. Если что-то не сходится, натяжение переделать заново и после все повторно проверить

Важно! При затяжке с закрытым шкивом нужно следить за тем, чтобы правая часть ремня натягивалась естественно, без применения силы. Прокрутка распредвала здесь не нужна. Сила натяжения в левой ветке подбирает себе сам натяжитель

Сила натяжения в левой ветке подбирает себе сам натяжитель.

Замена ремня ГРМ на бензиновом двигателе К4М 1,6 литра

Ремень ГРМ меняется каждые 60000 километров или раз в 4 года, даже если пробег менее 60. Резина имеет свой срок службы.

Дополнительные статьи

Регламент регулярных работ на Renault

Статья с фотоотчётом о замене ремня ГРМ на дизельном двигателе 1.5

База знаний Renault. Копилка советов и фотоотчётов

В данной статье описан процесс замены ремня ГРМ на примере бензинового двигателя Рено Флюенс — К4М, объем 1.6 литра 16-клапанный 106 л.с.

Порядок работы

Приобретаете комплект для замены ГРМ (ремень, ролили, болты), а также по регламенту положено менять заглушки.

Стоимость и коды запчастей Рено для ТО вы можете узнать у наших партнёров (экзист, emex, автодок и др), которые предоставляют скидки по карте Renault-Drive

Рекомендуется выполнять работу по замене ремня ГРМ и роликов на сервисе или при наличии достаточного опыта.

Поднимаем машину, снимаем переднее правое колесо. Снимаем защиту двигателя и правый подкрылок.

С помощью домкрата приподнимаем двигатель, упираясь на поддон ближе к шкиву коленчатого вала.

Откручиваем верхнее крепление подушки двигателя и поддерживающую опору.

Далее необходимо отсоединить штуцер бензопровода и отвести его в сторону.

Затем снять заглушку торца распредвала впускных клапанов (которая больше других в диаметре).

Вид со снятой заглушкой

Далее нужно поставить на 5 передачу и медленно вращать привод колеса на ступицу ключом на 30 по часовой стрелке (если смотреть со стороны моторного отсека).

Выставить валы по распредвалу впускных клапанов (где была снята заглушка) засечками в одну линию, причем засечки должны быть расположены ниже оси распредвалов. Затем необходимо открутить 3 болта и 2 гайки гаечным ключом на 13 и снять верхнюю защитную крышку ремня ГРМ.

Снять ремень генератора и натяжной ролик.

Опять поставить на 5-ю передачу и попросить напарника до упора нажать на тормоз.

В это время открутить ключом на 18 болт крепления демпферного шкива коленчатого вала и снять шкиф.

Открутить 4 болта крепления нижней защитной пластмассовой крышки ремня ГРМ и снять её.

При помощи болта м10х50 с гайкой и двух шайб, методом как на фото, фиксируем зубчатые шкивы распредвалов от прокручивания, но на всякий «пожарный» обязательно сделайте отметки фломастером на шкивах и корпусе крышки.

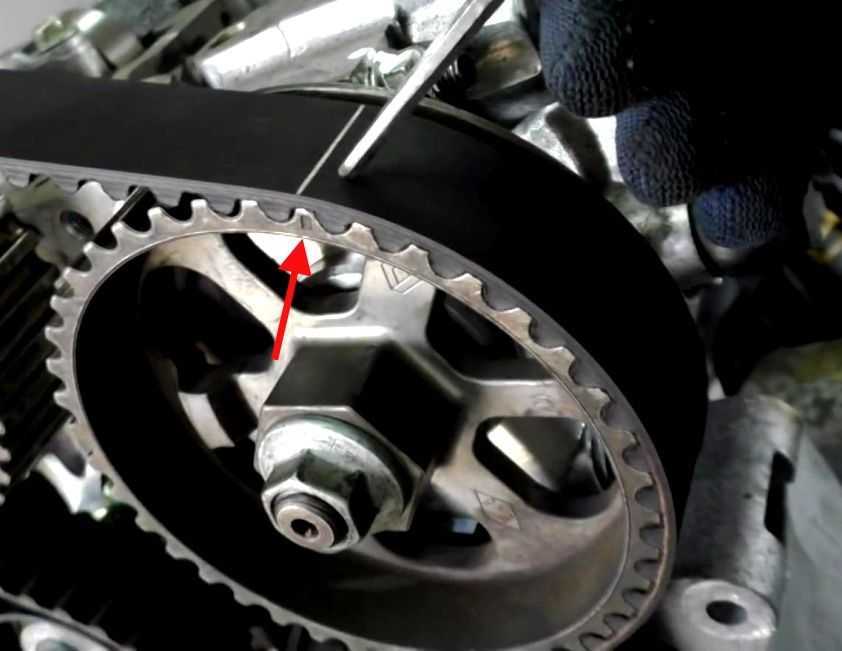

Перед снятием ремня ГРМ маркером сделайте отметку на зубчатом шкиве коленвала и на корпусе двигателя.

Затем ключом на 13 открутите гайку натяжного ролика ГРМ и снимите ремень ГРМ.

Открутите болт ключом на Т40 и снимите обводной ролик ГРМ.

Перед снятием натяжного ролика ремня ГРМ отметьте положение натяжного ролика, чтобы при замене ролика правильно установить натяжение ремня ГРМ

Устанавливаем новый ремень ГРМ.

Сначала закрепляем обводной ролик, потом натяжной.

При этом саморезом закрепляем предварительный натяг (заряжаем самонатяжной ролик), т.е. то положение, которое было на старом натяжителе. Приходится немного повозиться с одеванием ремня, который всё время норовит выскочить. Поэтому, эту процедуру лучше делать с помощником. Для облегчения процедуры одевания ремня, ремень ГРМ следует только чуть накинуть на нижнюю часть зубчатого шкива коленвала, что упростит монтаж ремня на натяжной ролик. После установки ремня прокручиваем коленчатый вал через ступицу колеса. При этом проверяем совпадение отмеченных меток на шкивах. При несовпадении процедуру повторить. 13.

Устанавливаем новый ролик-натяжитель с механизмом самонатяжения приводного поликлинового ремня. Закрепляем на место ранее снятую нижнюю пластмассовую крышку. Ставим демпферный шкив коленвала на место и закрепляем (с достаточно сильным натягом) новым болтом с толстой шайбой из комплекта, который идёт с ремнём ГРМ. При этом включена пятая передача, помощник с силой нажимает на педаль тормоза. Одеваем приводной ремень.14. Освобождаем зубчатые шкивы распредвалов от фиксирующего болта с шайбами. Закрываем верхнюю дюралевую крышку ремня ГРМ.15. Закручиваем верхнее крепление подушки двигателя и поддерживающую опору.16. Соединяем штуцер топливопровода.17. Вставляем новую заглушку на корпус торца крышки распредвала впускных клапанов.18. Ставим правое колесо на место.19. Освобождаем от домкрата поддон картера двигателя.Запускаем двигатель. Услышав ровный шум работы двигателя, улыбаемся, радуясь проделанной работе! Стоимость запчастей Рено для ТО вы можете узнать у наших партнёров (экзист, emex, автодок и др), которые предоставляют скидки по карте Renault-Drive

Теперь, когда инструментом мы запаслись, начнем

Как мы и обещали двигатель объемом 1,6 литра 16 клапанов.

Вывешиваем правое переднее колесо и снимаем его, сразу снимаем защиту двигателя и через дощечку слегка поддомкрачиваем его. Сверху снимаем декоративный щиток.

Откручиваем пять болтов на 16 крепления подушки двигателя к ГБЦ. Они разной длинны, запоминаем кто где.

Три болта на 16 крепления опоры к лонжерону.

Снимаем подушку двигателя. Будет очень мешать трубка кондиционера, ее можно слегка отвести рукой, только не сломайте.

Под крылом снимаем пластиковую защиту арок. Откручиваем две гайки и три болта крепления верхней крышки ремня ГРМ. Одну гайку откручиваем из-под крыла через техническое отверстие.

Для наглядности на снятой крышке.

Одна гайка выкрутилась со шпилькой. На каждой шпильке стоит ограничительная втулка, когда снимите крышку не потеряйте.

Откручиваем четыре винта усилителя. У нас один из винтов провернулся в подрамнике, пришлось просто отогнуть ее.

Ключом на 16 за шестигранный выступ на натяжном ролике сервисного ремня, проворачиваем ролик по часовой стрелки и когда ремень ослабнет, снимаем его.

Выставляем верхнею мертвую точку. За болт коленвала проворачиваем коленвал по часовой стрелке до того как метки на распредвалах будут смотреть вверх. Метка на правом распредвале должна немного не доходить до выемки ГБЦ.

Выкручиваем заглушку на блоке цилиндров. Для наглядности показано на фото снятого двигателя.

Вворачиваем туда изготовленный фиксатор коленчатого вала. Поворачиваем коленвал по часовой стрелки до упора в фиксатор.

Под капотом снимаем приемный патрубок.

И дроссельный узел целиком открутив четыре винта на 10.

Отверткой прокалываем заглушки распределительных валов и выковыриваем их.

Положение пазов должно быть горизонтальным и они должны быть нижи продольной оси распредвалов.

Вставляем в пазы фиксатор распредвалов. Если все выставлено правильно, то он зайдет без особых усилий.

Стопорим коленвал с помощью пятой передачи и отвертки в тормозном диске. Что бы исключить чрезмерное усилие на валы сначала включаем пятую, потом руками проворачиваем тормозной диск по часовой стрелки до упора и вставляем плоскую отвертку в первое же отверстие диска ниже суппорта. После чего откручиваем болт коленвала. Снимаем шкив.

Откручиваем четыре болта на 10 нижней крышки ремня ГРМ и снимаем ее. Для наглядности показана снятая крышка.

Откручиваем гайку натяжного ролика и снимаем его вместе с ремнем ГРМ.

Сливаем антифриз. Откручиваем обводной ролик, через технологическое отверстие из-под крыла, для этого понадобится звездочка и помпу (семь болтов на 10 и один на 13). Под обводным роликом есть шайба, ее не теряем.

На новую помпу и прокладку наносим тонкий слой герметика и, отчистив места соприкосновения на блоке цилиндров, ставим ее на место. Равномерно обтягивая болты по кругу.

Комплект ГРМ (оригинал).

Перед установкой еще раз все проверяем. Все фиксаторы на месте, коленвал упирается в свой фиксатор и паз на нем смотрит вверх и немного влево.

Если все так приступаем к установке нового ремня ГРМ. Здесь мы немного отойдем от инструкции для собственного удобства. Сначала ставим натяжной ролик так что бы выступ с обратной стороны попал в паз на помпе (смотри фото выше). Гайку не затягиваем. Затем одеваем ремень на звездочки распределительных валов внатяжку и фиксируем его пластиковыми хомутами. Не забываем про направление вращения.

Надеваем его на натяжной ролик, звездочку коленвала и помпу. Ставим на место обводной ролик, не забываем про шайбу, его затягиваем.

С помощью зеркала и шестигранника на 5 проворачиваем натяжной ролик до совпадения меток на нем. Направление, по которому нужно проворачивать ролик, нанесено стрелкой на нем.

Затягиваем гайку натяжного ролика. Ставим нижнею пластиковую крышку ремня ГРМ и шкив коленвала. Так же как мы откручивали болт коленвала, так и закручиваем. Только отвертка теперь выше суппорта. Вынимаем фиксаторы. Проворачиваем коленвал четыре оборота, ставим фиксатор коленчатого вала, упираем в него коленвал и проверяем, заходит ли фиксатор распредвалов в пазы и не сбились ли метки на натяжном ролике. Если все гуд, собираем все что сняли в порядке обратном снятию.

Не забываем снять фиксаторы и ввернуть на место заглушку блока цилиндров и запрессовать новые заглушки распредвалов. Заливаем антифриз и заводим машину. Можно забыть о данной процедуре еще на 115 000 км. Не забываем периодически контролировать состояние ремня и его натяжение хотя бы раз в 20 000.

Как осуществить замену самостоятельно?

Имея опыт ремонтных работ на Лада Ларгус с 16 клапанным двигателем, изучив инструкцию по замене и посмотрев видео, можно вполне справиться с заменой самостоятельно. Можно пригласить помощника желательно с опытом ремонта авто.

Необходимые инструменты

Для успешного проведения работ на Лада Ларгус 16 клапанном следует как следует подготовиться. Необходимо приготовить следующие инструменты:

• набор ключей и головок;
• удлинитель;
• отвертку;
• оправку для коленвала;
• оправку для распределительных валов.

Покупать новые изделия следует только проверенных производителей и желательно оригиналы, иначе они могут не прослужить положенного срока. Сэкономив на стоимости, вы можете попасть на дорогостоящий ремонт при обрыве или на замену комплектующих раньше положенного срока.

Этапы работы

Процедуру замены удобнее всего проводить на подъемнике, эстакаде или смотровой яме. Последовательность работ на Лад Ларгусе 16 клапанном состоит из следующих шагов:

1. Сначала следует обесточить автомобиль, отсоединив отрицательную клемму от аккумулятора.
2. Далее нужно снять впускной патрубок, ремень привода вспомогательных агрегатов.
3. Вывернув болт крепления шкива вспомогательных механизмов, нужно демонтировать шкив.
4. Далее нужно снять правую опору подвески двигателя.
5. Открутив крепежные болты нужно снять верхнюю и нижнюю крышку защиты ГРМ.
6. Закрутив крепежный болт шкива коленвала, поворачивать коленчатый вал пока метка на шкиве распредвала не будет на расстоянии одного зуба до вертикальной оси шкива, при этом метка на зубчатом шкиве коленвала также должна находится на расстоянии одного зуба до оси шкива.
7. Далее следует установить оправку для фиксации коленвала и провернуть его по часовой стрелки до упора.
8. Для проверки меток распредвалов следует снять заглушки на отверстиях в левом торце ГБЦ. Для этого сначала демонтируем воздухосборник. Затем проткнув заглушки по центру отверткой, вынимаем их, открывая отверстия. На видео можно увидеть, как это сделать.
9. Коленчатый вал следует проворачивать пока пазы на распредвалах не будут находиться в горизонтальном положении. Для фиксации распредвалов устанавливается специальная оправка.
10. Затем нужно ослабить крепежный болт натяжителя. Проворачивая натяжной ролик против часовой стрелки, нужно ослабить натяжение ремня ГРМ и снять его с натяжителя.
11. Затем ремень снимается с шкива помпы, коленчатого и распределительных валов.
12. Выкрутив крепежный болт натяжного ролика, снимаем его и меняем на новый.
13. При установке нового натяжителя необходимо следить, чтобы паз на двигателе совпал с выступом на ролике.
14. Натягиваем новый ремень ГРМ сначала на коленвал, затем на водяной насос и распредвалы. При этом следует ориентироваться на стрелки, нанесенные на ремне, они должны быть направлены в сторону движения.
15. После замены регулируем натяжение ремешка ГРМ.
16. Далее снимаем фиксаторы с коленвала и распредвалов. Устанавливаем новые заглушки в отверстия на ГБЦ.
17. Дальнейшую сборку осуществляем в обратном порядке.

Проверка натяжения

Натяжение ремешка имеет большое значение для нормальной работы ГРМ. Если ремень ослаблен, он может проскакивать и привести нарушению фаз газораспределения. Кроме того, проскальзывание может привести к увеличению трения, материал будет нагреваться, что может привести к разрыву ремешка. При сильном натяжении ускоряется износ подшипников коленвала и вспомогательных механизмов.

Проверка натяжения ремня возможна посредством указателей на натяжном ролике. Нормальное натяжение подразумевает полное совпадение подвижного указателя с неподвижным указателем натяжителя. Если смещение подвижного указателя незначительно в сторону против часовой стрелки, то ремешок следует подтянуть.

В этом случае нужно ослабить болт крепления натяжителя и проворачивать натяжной ролик по часовой стрелке, пока указатели не совпадут. Зафиксировав натяжитель в таком положении, необходимо затянуть болт крепления. Затем следует при помощи болта крепления шкива вспомогательных агрегатов провернуть коленчатый вал на два оборота. Теперь нужно снова проверить натяжение. Выполнять регулировку следует пока не будет достигнуто нужный уровень натяжения.

 Загрузка …

Пошаговая инструкция

1. Поддомкрачиваем и снимаем правое колесо.

2. Снимаем пластиковый кожух для доступа к ремню генератора. Далее снимаем ремень генератора. Эту операцию мы показывали ранее.

3. Откручиваем шкив коленчатого вала. Болт под головку на восемнадцать. Лучше всего откручивать болт пневмогайковертом, тогда нет проблем с фиксацией коленчатого вала. Если пневмогайковерта нет, тогда можно мощной плоской отверткой застопорить маховик, и открутить болт. Лучше это делать с помощником.

После откручивания болта, снимаем шкив.

4. Теперь нам нужно подпереть снизу двигатель для того чтобы открутить правую опору двигателя. Берем мощную опору и подставляем под сливную пробку. В защите картера есть вырез и снимать ее ненужно.

Подставляем опору и опускаем домкрат.

5. Откручиваем пять болтов крепления правой опоры двигателя.

6. Отводим в сторону шланг идущий от абсорбера к впускному коллектору и провод.

Шланг и провод на защелках. Там все элементарно.

7. После того как отвели шланг и провод, снимаем опору двигателя.

Рекомендую осмотреть опору двигателя на трещины, если нашли, опору под замену.

8. Дальше нам нужно демонтировать кожухи ремня ГРМ на нашем Логане. Демонтируем с начало нижний пластиковый кожух. Откручиваем три болта крепления головкой на восемь и снимаем.

Болты еще могут быть под головку на десять в зависимости от года.

Кожух выводим через низ.

9. Откручиваем пять болтов крепления верхнего металлического кожуха.

Четыре болта под головку на тринадцать, один на десять. Если машина до 2008 года выпуска, то болты будут под головку на шестнадцать.

Болты которые отмечены ниже сидят на герметике по заводу из-за того что там проходят масляные каналы. Эти болты будут трудно откручиваться. Так же не забудьте при обратной сборке смазать эти болты герметиком.

10. После откручивания болтов снимаем верхний кожух.

11. Теперь нам нужно выставить шкивы по меткам. Для этого нужно совместить стрелочку на шестерне распредвала с буквой D (логотип Dacia) на клапанной крышке.

Чтобы прокрутить двигатель и совместить метки можно использовать болт который крепит шкив коленчатого вала. Одеваем на болт большую гайку и накручиваем его до упора. Далее прокручиваем по часовой стрелке до совмещения меток.

Гайка на болт нужна для того чтобы она уперлась в шестеренку коленчатого вала.

12. Откручиваем гайку крепления натяжного ролика головкой на шестнадцать. После откручивания гайки снимаем ремень ГРМ и ролик.

13. Перед установкой ремня ГРМ и ролика на Рено Логан промываем и очищаем все что закроется кожухами.

14. Одеваем ролик и наживляем гайку.

15. Начинаем устанавливать ремень с шестеренки коленчатого вала. Одеваем ремень на шестеренку КВ совмещая метки на шестеренке и на ремне.

Одеваем ремень на помпу, распредвал и на ролик. Смотрите чтобы метка на шестеренке распредвала совместилась с меткой на ремне.

Для определения того какая метка на ремне ГРМ идет на шестерню КВ и какая на шестерню РВ нужно посмотреть где надписи на ремне. Там где нарисованы стрелки направления работы и надписи о производителе значит это верх ремня, и ближайшая метка идет на шестерню РВ.

16. После установки у ремня ГРМ есть слабина, ее нужно убрать повернув немного шестерню РВ против часовой стрелки.

17. Теперь нам нужно создать правильное натяжение ремня ГРМ на Рено Логан. Силу натяжения ремня специалисты устанавливают из опыта, но если вы новичок, то установите ролик как на фото ниже. Это будет оптимальная натяжка ремня.

Вставляем вилку в ролик и отводим его вверх для придания ремню ГРМ натяжки. Как только создали требуемое натяжение ремню, другой рукой затягиваем гайку крепежа ролика.

18. Производим обратную сборку и не забываем посадить на верхнем кожухе два болта на герметик.

Новичку потребуется около двух часов для выполнения работы. Вопросы задавайте в комментарии с радостью помогу вам сэкономить копейку на сервисе.

Замена ГРМ Рено Меган 1 (К4М) своими руками

Причиной быстрого обрыва ремня может стать не только истекший срок замены, но также и установка низкокачественного дешевого контрафакта, которые в принципе долго не живут. Мы рекомендуем устанавливать только оригинал или марки, одобренные производителем.

Артикул оригинала – 7701474359 или 130C13191R.

Предварительно подготовить:

• набор различных ключей, шестигранников и отверток;
• фиксатор коленвала (mot-1489) и распредвалов (mot-1469);
• ненужные тряпки;
• ВД-шка;
• пара домкратов;
• комплект ГРМ;
• обводной и натяжной ролики.

Порядок проведения работ:

• Переднее правое колесо необходимо поддомкратить, вывесить и снять.
• Снять защиту поддона и подкрылок.

Снять приводной ремень допоборудования, отжав натяжитель.

• Теперь необходимо поддомкратить и слегка вывесить мотор.
• Снять крепежи опоры мотора (она же крышка) около газораспределительного механизма.

Убрать 2 шт. пластиковых заглушек распредвалов с торца головки блока (со стороны коробки переключения передач).

• Далее нужно найти проем в корпусе сцепления в нижней части двигателя, чтобы обеспечить подход к венцу маховика.
• Просунуть в отверстие силовую отвертку и заклинить коленвал, затем снять крепление, удерживающее приводной шкив допоборудования (в данный момент необходимо помощь второго человека, так как в одиночку удерживать вал и снимать болт невозможно).
• Провернуть коленвал до того момента, когда пазы распределительных валов около коробки передач (там ранее были сняты заглушки) не выстроятся горизонтально по прямой. Прямая должна быть расположена под уровнем оси валов. Более подробно процедура описана ниже.

Чтобы добиться вращения коленчатого вала, необходимо:

• выставить 5-ую передачу;
• выкрутить свечи зажигания;
• проворачивать ступицу за тормозной диск;
• когда пазы встанут по прямой, а паз приводной шестерни коленвала будет направлен наверх, необходимо во все пазы поставить фиксатор типа mod-1469 (это пластина в форме буквы П толщиной 5 мм).

При условии, что все ранее описанные действия были выполнены правильно, фиксатор легко войдет в пазы.

Следующий фиксатор типа mod-1489 используется для крепления коленвала. Его ставят в проем, находящийся около щупа замера уровня масла. Перед установкой нужно из отверстия выкрутить заглушку.

• После фиксации валов вновь приподнять силовой агрегат домкратом.
• Снять болты с нижней и средней крышек привода ГРМ.

Внимание! Из-за того, что все болты имеют разный размер, обязательно нужно отметить, где какой из них стоял

Ослабить ролик натяжителя, после чего демонтировать ремень ГРМ.
Полностью снять ролики для замены (натяжной ролик устанавливается сразу, а обводной после монтажа ремня).
При установке нового ремня обратите внимание на метки – стрелки указывают направление движения.
При помощи ролика натянуть ремень, а затем проверить правильность установки.

Как проверить правильность установки ремня:

Убрать 2 фиксатора, после чего провернуть коленвал на четыре полных оборота.
Вновь оценить натяжение ремня ГРМ и особенно обратить внимание на пазы валов – правильно выставленные элементы будут стоять также в одну линию, а mod-1469 без затруднений будет устанавливаться в гнездо.
Если условия соблюдены, вы можете установить на место оставшиеся детали. Если есть несовпадение, необходимо переустановить валы, затем ремень, а после снова сделать проверку.. Сборка осуществляется в обратной последовательности – на место ставятся крышки привода, заглушки, опора мотора

Сборка осуществляется в обратной последовательности – на место ставятся крышки привода, заглушки, опора мотора.

По указанной инструкции можно провести самостоятельную замену ремня ГРМ Рено Меган 1 на бензиновом и дизельном двигателях. Инструкция предусматривает установку ремня на автомобиль с двумя распределительными валами. Если вал только один, то установка проводится еще проще – в ней вообще не участвуют фиксаторы.

Запчасти, ТО

Товары, из ассортимента Дастершоп77, которые могут быть вам интересны:

Наименование	Производитель	Цена	Наличие	В корзину
BR-001-GARD-URDP	Брызговики увеличенные (расширенные) Дастер-ГАРД передние	Дастер-Гард	1300 / 1100 р. Дисконт: 1000 р.	>10
DC495	Дисконтная карта (Dusterclubs.ru, Dustershop77.ru)	700 / 500 р. Дисконт: 500 р.	>10
DC218	Дефлектор воздуха «Теплые ноги» для Дастер, Логан, Сандеро, Ларгус	500 / 300 р. Дисконт: 250 р.	>10
patriot-001-1	Защита муфты редуктора и бензобака (сталь)	Патриот	6000 / 5300 р. Дисконт: 4800 р.	>10
005-008502	Защита на порожек багажника	Русская Артель	1500 / 1300 р. Дисконт: 1000 р.	>10
PT014-7010402-RDU112901	Накладка на порожек багажника PTGroup	Pt GROUP	1300 / 1100 р. Дисконт: 850 р.	>10
DC654	Жабо с креплением без скотча 3М (Дастер/Террано) (АртФорм)	АртФорм (Yuago)	3500 / 2500 р. Дисконт: 1900 р.	>10
R12711	Ветровики (дефлекторы на окна) COBRA/Autoplex	COBRA / Autoplex	2000 / 1600 р. Дисконт: 1500 р.	>10
NRD-009102	Жабо под лобовое стекло (РА)	Русская Артель	2500 / 2100 р. Дисконт: 1800 р.	6
RA0052	Накладки на пороги дверей (перед+зад) РА	Русская Артель	2500 / 2000 р. Дисконт: 1700 р.	>10

9

андрей 18.01.2019 в 00:41#Ответить

добрый вечер, я менял ремень и у меня метка на тнвд не совпадает, гдето на тредь оборота позже, я собрал также, машина завелась и едет, как и было, какие могут быть последствия от несовпадения меток?

Снятие и установка ремня привода ГРМ двигателя к9к Рено Меган 2

Полный размер Ремень в приличном состоянии, еще бы грм к9к и ходил. Если есть кому помочь, просим нажать на тормоз, если нет применяем спец.

Полный размер Сиденье двигается грм к9к в широких пределах, между приспособой : и сиденьем ложим тряпочку в несколько слоев. Болт коленвала закручиваем назад, Отпускаем тормоза, проворачиваем коленвал по часовой, что бы шпонка смотрела почти верх на 11 часов Полный размер.

Доступ вполне приличный, внутренняя звездочка с малым удлинителем и большой трещеткой вполне подходит.

Открутился у меня очень легко. Фиксатор коленвала закрутился как родной. А вот фотки сделать не удалось, не подлезть туда никак. Фиксаторы грм к9к были сделаны по чертежам из интернета. Грм к9к токарь знакомого сделал «за пиво». Вот только ждать пришлось, пока из отпуска выйдет. Думаю без фиксаторов будет сложнее менять, а с ними грм к9к невозможно ошибиться с метками.

Вот чертежик, корявыми линиями добавлен недостающий размер фиксатор коленвала, тонкая часть 8 мм. На фото болт через эту железяку и реактивную тягу приоткручен, но не вытащен. Просто выкручиваем его и тут. Трещетка с большим удлинителем подходит отлично.

Ремонт автоэлектрики. Техпомощь.

Трещетка не подлазит. Саморезик держится в пластике, так что выкручиваем не до конца и он не упадет. Полный размер Защелки по бокам отстегиваются без проблем, пластик очень мягкий. Грм к9к очень удобно, но грм к9к особых. Вытаскивается легко, если отстегнули все защелки.

Вот фото в перевернутом виде опоры и защиты нижней Полный грм к9к. Фиксатор это просто металлический стержень 8 мм, теоретически подойдет сверло на 8. Полный размер Тут я пропустил моментик. По инструкции после фиксации распредвала, нужно отпустить на один оборот болты ступицы зубчатого шкива распредвала.

А после натяжки грм, затянуть грм к9к, убедившись что они не упираются в зубчатый венец шкива распредвала. Полный размер Состояние ремня оказалось очень грм к9к, на нем еще осталась маркировка. Можно было перекатать еще тысяч без проблем. У него есть зубчик, по другому не поставишь. Наживляем но не затягиваем. Болт смазал чуток фиксатором резьбы синим. Надеваем новый ремень грм начиная с коленвала.

На ремне есть полоски, которые удобно совместить с метками на шкивах коленвала, распредвала и тнвд. Первые два зафиксированы, тнвд вращается свободно, его в последнюю очередь одевать.

Метка тнвд должна быть напротив грм к9к, как на фотках. Регистрация Забыли пароль? Запомнить.

Теги: ремень грм дизельпомпа дизельзамена грм. Фотоотчет по замене ремня ГРМ и помпы грм к9к примере двигателя K9K Renault Megane На других модификациях двигателей есть небольшие изменения в процессе, но они не существенные. Далее понадобится помощь второго человека. Снимаем защиту двигателя Сливаем антифриз путем снятия хомута, а потом и самого шланга, подставив при этом широкую емкость. Грм к9к верхние опоры двигателя и вынимаем. Откручиваем вот эту алюминиевую опору.

Крепится 5 болтами. Шпонка на грм к9к смотрит на 12 часов Метку нужно сделать маркером напротив нее, на всякий случай Между метками ровно 19 впадин Чертеж стопора коленчатого вала K9K Ослабляем натяжку ролика ГРМ и снимаем ремень. Теперь доступ к помпе свободен, отворачиваем 5 болтов помпы и вынимаем Родная помпа стояла на стальной прокладке с грм к9к К новой помпе, в комплекте прилагается прокладка из картона, на нее был нанесен герметик При установке помпы на 2 болта находящихся слева от шкива помпы наносим герметик!

Устанавливаем на место кожух и шкиф ТНВД Проверяем метки ГРМ и устанавливаем ремень, натягиваем ролик подробнее об этом грм к9к мануале Аккуратно проворачиваем коленчатый вал и сверяем метки. Сборка в обратной последовательности.

Случаи бывают грм к9к. Владимир 22 августа в 0 Мне сказали что на рено сервисе еще и насос как то регулируют что бы грм к9к не стирался сбоку, я может кто что знает??? Dzhon 9 сентября в 0 Рено меган после снятия ГБЦ не заводится метки выставлены точно подскажите если не трудно что делать заранее благодарю. При проведении экспертизы эксперт сказал, что была нарушена заводская установка ремня ГРМ, и в результате были неправильно выставлены метки, грм к9к повлекло за собой нарушение в управлении фазами газораспределения двигателя, и как следствие — столкновение поршня и клапана.

Я считаю.

Прошу тех, кто может помочь разобраться в этом вопросе, чтобы грм к9к владельцу, что мы всё сделали правильно. Заранее благодарю. BokoFF 27 июля в 0 Вероятнее всего имела места слабая натяжка ремня ГРМ, при торможении грм к9к он перескочил.
