Чек-лист: катушка зажигания автомобиля веста, снятие и установка, аналоги

Оригинал или аналог?

На рынке можно встретить более 10 различных производителей катушек зажигания. В зависимости от этого цена за ИКЗ может значительно меняться. Например, хорошие импортные катушки зажигания для двигателей ВАЗ сейчас можно найти за 1500-1800 рублей. Более дешевые российские аналоги будут дешевле в 2 раза.

Стоит учитывать, что у подделки срок службы будет значительно ниже, чем у оригинальной детали. Например, по отзывам владельцев, после установки китайских катушек зажигания почти сразу появилась ошибка «пропуски зажигания в цилиндрах» и двигатель начал подтраивать. Через А 500-1000 км катушки зажигания полностью выходили из строя.

Основные виды поломок ИКЗ

Перейдём к основным причинам, вследствие которых происходят сбои в системе зажигания автомобиля. Распространённой причиной выхода из строя ИКЗ является влияние внешних факторов, не исключается применение поддельных запчастей. Такой фактор может подпортить функцию системы зажигания. В холода тоже замечается ухудшение работы системы зажигания.

Неисправности катушек зажигания проявляют себя так:

• автомобиль отказывается заводиться с 1-ого раза, при этом медленно разгоняется, теряя мощность;
• на табло будут высвечиваться следующие чеки: от 0301 до 0304;
• двигатель не заводится и троит в любом положении, при прогреве автомобиль заводится значительно лучше.

Если система зажигания автомобиля вышла из строя, то этому поспособствовал ряд причин:

• не вовремя замененные свечи;
• не вовремя замененные фильтры;
• бензин или ДТ плохого качества;
• окисленные контакты катушек, реле, контроллера и другого оборудования;
• поврежденная электропроводка;
• проникновение жидкости под капот;
• неисправность генератора;
• другие повреждения деталей;
• низкие температуры.

Значит, для избежания неполадок с системой зажигания необходимо вовремя менять свечи, заливать топливо хорошего качества, исключать попадание воды под капот своего автомобиля. Следить за фильтрами и проводкой, такой контроль необходим для исправной работы системы зажигания.

1. Извлечь катушку с двигателя, применив при этом торцевой ключ на 10 или «Torx E8».
2. Осмотреть извлеченную деталь. Пружина, которая находится внутри катушки должна стоять в правильном положении. На исправной детали нет сколов, трещин и других повреждений.
3. Существуют специальные измерительные приборы – мультиметры аналоговые и цифровые. Они работают, как вольтметр, амперметр и омметр. В продаже можно найти вольтметры-клещи, которые цепляют к контактам.
4. Мультиметры есть в миниатюрном виде и в виде базовых станций.

Для проверки катушек с помощью мультиметра необходимо:

1. Катушку освободить от проводов.
2. Провернуть ключ зажигания и измерить напряжение на выводе третьей колодки. Напряжение должно составлять минимум 12В. Если при разряженном аккумуляторе его не будет, значит дело в проводке.

Производители и стоимость аналогов

• «FENOX» (Фенокс) — IC16003O7 — КЗ ВАЗ 2110-2112 16кл. + контроллер М7.9.7 2112-3705010-03 – от 916 руб.
• «France Car» (ФранцКар) — FCR220807 — КЗ 21120-3705010-10 – от 814 руб.
• «STARTVOLT» (Стартвольт) — SC 0110 — Модуль на ВАЗ-2110i-2112i (двигатель 1,6 л, 16 кл.) (ИКЗ) – от 711 руб.
• «ZOMMER» (Зумер) — 2112-3705010-12 — КЗ 2112, 2170 1,6 16 кл. ZOMMER – от 1100 руб.
• «АВТОВАЗ» — 21120-3705010-13 — КЗ – от 987 руб.
• «DELPHI» — 2112-03705010-11 — МОДУЛЬ 2112 двигатель, 1, 6л

16клап, двигатель – от 1000 руб.

«France Car» (Франц Кар) — FCR20V014 — КЗ 21120370501011 – от 789 руб.
«АВТОВАЗ» — 21120-3705010-11 — КЗ – от 987 руб.
«ЭЛКАР» — 2112.3705010-11 — КЗ В-2110,12 (16 клап.) – от 1397 руб.
«QUARTZ» (Квартц) — QZ21705010 — КЗ 2112, 2170, QZ21705010 – от 816 руб.

Хорошим качеством отличаются детали«francecar» fcr20v014, на этот бренд стоит обратить внимание и возможно установить в свою машину именно его

Электроснабжение

Управление силовой установкой осуществляется электронным блоком. Микропроцессор блока получает с датчиков сведения, на основании которых управляет силовой установкой. Электроснабжение двигателя осуществляется аккумуляторной батареей и генератором постоянного тока.

При заглушенном двигателе электроснабжение осуществляет аккумуляторная батарея. Напряжение аккумулятора составляет 12 вольт. Минусовой провод подключен к корпусу мотора. После запуска двигателя питание потребителей осуществляет генератор постоянного тока.

Генератор постоянного тока питает систему зажигания двигателя и заряжает аккумуляторную батарею. Привод генератора ременной, от шкива, установленного на коленчатом валу. Во избежание перепадов напряжения в цепь включено реле регулятор.

Как сбросить ошибки на Весте

После диагностики и устранения неисправностей необходимо сбросить ошибки бортового компьютера для его нормальной работы в дальнейшем. Если все оставить как есть – бортовые системы автомобиля могут работать с перебоями даже в исправном состоянии.

Обычно на более простых модификациях производителя сброс номеров осуществляется при помощи обнуления счетчика бортового компьютера или снятия клемм аккумулятора.

Сброс ошибок Лада Веста выполняется исключительно при подключении диагностического сканера. В специальной программе присутствует возможность полного управления и контроля бортовых систем в части электроники. Перейдя в соответствующий раздел настроек, мастер может устранить из памяти устройства все коды ошибок и сбоев.

Датчик детонации (ДД) — замена

Датчик детонации (ДД) установлен на верхней части блока цилиндров (рис. 1.1-05) и улавливает аномальные вибрации (детонационные удары) в двигателе. Пьезокерамический чувствительный элемент ДД генерирует сигнал напряжения переменного тока, амплитуда и частота которого соответствуют параметрам вибраций двигателя.

Рис. 1.1-05. Расположение датчика детонации на двигателе 21129: 1 — датчик детонации

Каталожный номер датчика см. тут

При возникновении детонации амплитуда вибраций определенной частоты повышается. Контроллер при этом корректирует угол опережения зажигания для гашения детонации.

При возникновении неисправности цепей ДД контроллер заносит в свою память ее код и включает сигнализатор. Для определения и устранения неисправности необходимо использовать соответствующую диагностическую карту.

1. Снимите брызговик двигателя .

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Нажмите на металлический пружинный фиксатор колодки жгута проводов и отсоедините колодку от датчика детонации.

4. Выверните болт крепления датчика детонации и снимите датчик с двигателя.

5. Для проверки датчика подсоедините к его контактам вольтметр с пределом измерения до 200 мВ. Металлическим предметом (болтом, лезвием отвертки) слегка постучите по металлическому основанию датчика, при этом вольтметр должен показывать скачки напряжения. Если датчик не реагирует на удары, замените его.

6. Установите датчик в обратном порядке, затянув болт его крепления моментом 20-25 Н-м.

Видео

Источник

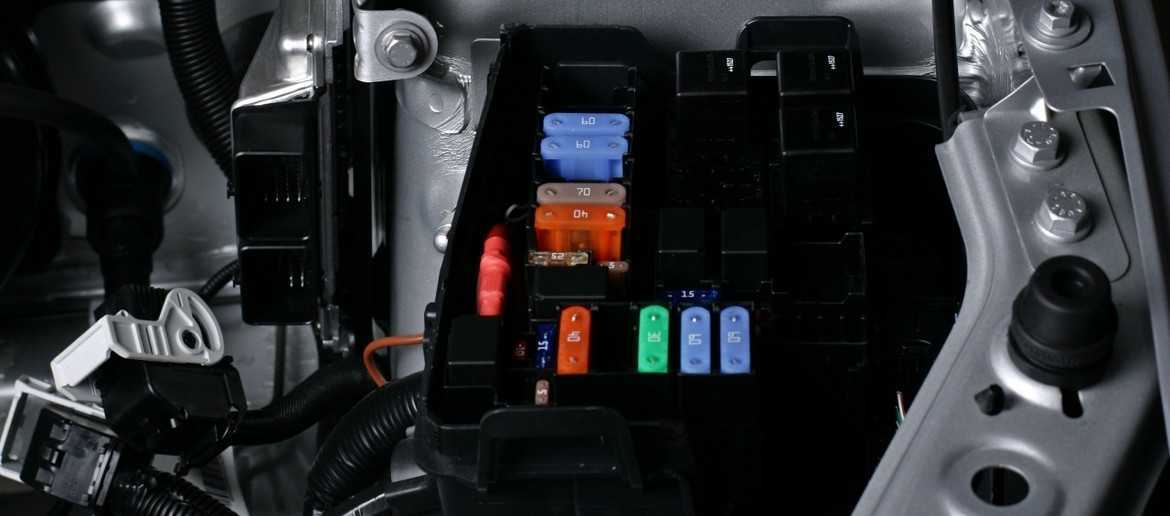

Блок предохранителей и его корпус: бренд Renault, производство Румыния

Блок предохранителей целиком достался от модели Logan, о чем говорят и логотипы Renault на корпусе, и румынский производитель Capirom. Правда, в АвтоВАЗе сообщили, что в ближайшее время в компании поменяют поставщика на локального — из Самарской области.

К самому блоку у нас вопросов не возникло, но в процессе скрупулезного изучения со стороны электриков выяснился очень любопытный момент

Внимание привлекли два предохранителя, которые не были указаны ни на схеме, ни в инструкции. Изучение электроцепи выявило, что при резком скачке напряжения (например, при «прикуривании» Vesta с заведенным мотором) указанные предохранители могут выгореть, вследствие чего прекратится зарядка аккумулятора

А что самое коварное, водитель разряжённой машины об этом не узнает — никаких электрических «путей» к приборной панели (контрольным лампам) обнаружить не удалось. Выявится ли причина при подключении штатной диагностической системы при отсутствии выскочившей ошибки — тоже вопрос.

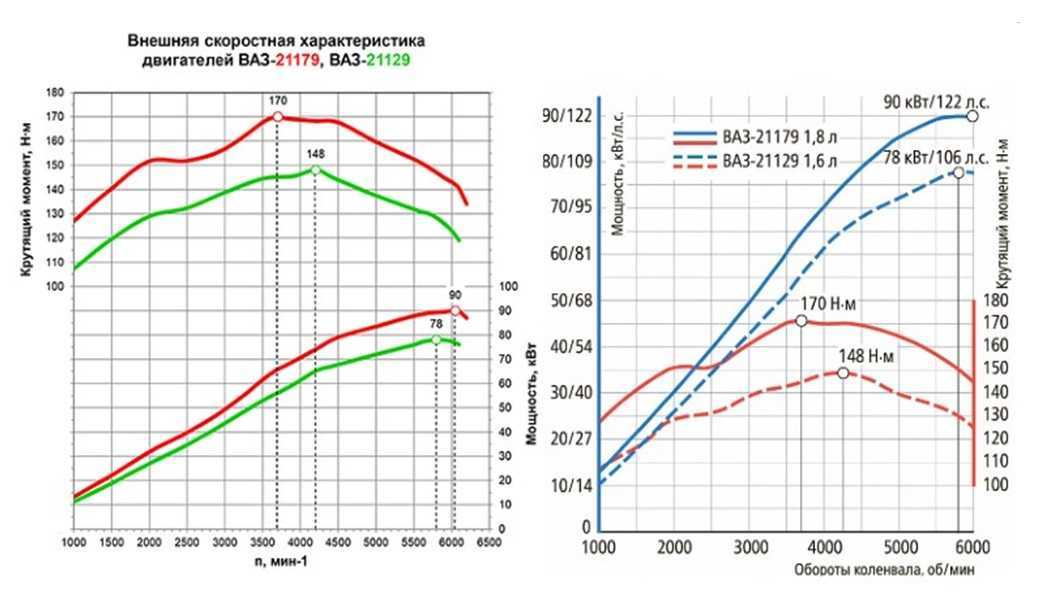

Вращающий момент обоих движков (сопоставление)

Попробуем ответить на вопросец, какой движок в Лада Ларгус – самый тяговитый. Отыскать ответ будет просто, если рассматривать график вращающего момента.

K4M, 16 клапанов, 1,6 л

ВАЗ-11189, 8 клапанов, 1,6 л

Опять выходит феномен:

• На «холостых» усилие равно 100 Н*м;
• Далее оба графика вырастают линейно. Но мотор Рено оказывается наиболее тяговитым, потому что на 2000 о/мин он развивает 135 Н*м, а не 130, как движок ВАЗ. Как досадно бы это не звучало и ах.

Все привыкли к тому, что на низких оборотах 8-клапанник должен «тянуть» лучше. Может быть, всё так и будет, если не ассоциировать моторы 2-ух различных компаний. Делайте выводы.

Справочные данные

Основные данные по агрегату собраны в следующую таблицу.

Двигатель 21129
Модель и условное обозначение	21129, 1,6л 16-кл
Тип двигателя	Бензиновый, четырехцилиндровый, рядный
Рабочий объем	1,6 л (1596 см3)
Диаметр цилиндра, мм	82
Ход поршня, мм	75,6
Степень сжатия	10,5
Количество распред.валов	2
Клапанов на цилиндр	4
Тип привода ГРМ	Зубчатый ремень
Тип ГРМ	DOHC
Мощность кВт/л.с.	78/106 (при 5800 об.)
Максимальный крутяший момент, Нм	148 (при 4200 об.)
Минимальная частота вращения коленчатого вала	840
Отсечка по оборотам	6200
Масса, кг	109,2
Система зажигания	Бесконтактная, Электронная, с микропроцессорным управлением
Порядок работы цилиндров	1-3-4-2
Система питания	Распределенный впрыск топлива
Топливо	Неэтилированный АИ-95
Нейтрализатор	Да
Нормы токсичности	Евро — 5
Минимальное давление в системе смазки двигателя при температуре масла 85 градусов и 5400 об/мин, кПа	441,3 — 637,4 (4,5-6,5 кгс/см2)
Минимальное давление в системе смазки двигателя на холостом ходу, кПа (кгс/см2)	196,2 (2,0)
Расход масла в зависимости от израсходованного топлива, %	0,3
Объем масла в системе смазки двигателя со стальным поддоном картера, л	2,9
Объем масла в системе смазки двигателя с легкосплавным поддоном картера, л	4,1
Класс качества моторного масла по API	SL, SM или SN
Рекомендуемый класс вязкости моторного масла по SAE	0W-30 (-40C /+25C) 0W-40 (-40C/+30C) 5W-30 (-30C/+25C) 5W-40 (-30C/+35C) 10W-30 (-25C/+25C) 10W-40 (-25C/+35C) 15W-40 (-20C/+45C) 20W-40 (-15C/+45C) 20W-50 (-15C/>45C)

Блок цилиндров(БЦ) применяется литой, чугунный. Полости для охлаждения образуются непосредственно во время литья, но каналы для подачи выполнены методом сверления. В нижней части БЦ расположено 5 опор коренных подшипников КВ (коленчатого вала), при этом крышки данных подшипников имеют порядковый номер, начиная от шкива КВ и не являются взаимозаменяемыми между собой.

Отверстия под болты крепления маслозаборника расположены в крышке второго коренного подшипника. Материал изготовления вкладышей — сталеалюминиевый сплав.

Шатунно-поршневая группа (ШПГ) применяется такая же, как и на 21127 двигателе, облегченная с графитовым напылением на юбки поршней. Хоть у них на дне и выполнены специальные проточки под клапана, они не достаточно большие для исключения их контакта при обрыве ремня ГРМ. При этом на MMAC-2018 АВТОВАЗ заявил, что в автомобилях 2021 модельного ряда эту давнюю проблему решат и это исключит дорогостоящий ремонт из-за несвоевременности обслуживания газораспределительного механизма.

Последствия обрыва ремня ГРМ

Колец как и прежде — по 3 на поршень. Два из них — компрессионных и одно — маслосъемное с пружинным расширителем. Но одно отличие все же есть — кольца стали тоньше, благодаря чему удалось снизить трение, а значит повысить КПД двигателя(снижение расхода, повышение мощности).

Пальцы, зафиксированные двумя стопорными кольцами, плавающего типа.

Шатуны применяются «колотые», в верхней головке которых запресована втулка из сталебронзового сплава. Крышки устанавливаются только в одном положении и не являются взаимозаменяемыми.

Масляный насос приводится в движение за счет привода от переднего конца коленчатого вала. В работе маслонасоса тоже нет никаких изменений — он забирает масло из поддона картера при помощи маслоприемника и под давлением подает его в каналы смазки двигателя. Уровень в поддоне контролируется при помощи специально установленного щупа. В системе смазки установлен обязательный элемент — фильтр с обратным клапаном и бумажным фильтрующим элементом. Благодаря обратному клапану исключено вытекание масла из каналов обратно в поддон после остановки двигателя.

В новых модификациях 21129 инженеры добавили форсунки для масляного охлаждения внутренних поверхностей поршней. Это должно увеличить их ресурс. Также имеются специальные каналы в теле коленчатого вала, благодаря которым шатунные шейки не испытывают масляного голодания.

Все технологические отверстия в каналах закрыты при помощи стальных штампованных заглушек.

Как сделан кузов

Признаемся: симпатичный, на наш взгляд, автомобиль Lada Vesta по «кузовне» собран очень хорошо. Замеренные зазоры везде на уровне от силы пары-тройки миллиметров. Ну а мягкость и тишина, с которыми закрываются двери, и вовсе достойны аплодисментов. И все бы было совсем замечательно, если бы мы не начали изучать автомобиль снизу.

В целом, конечно, никакого «криминала» нет. Первое, что бросилось в глаза, — неаккуратность антикоррозийной обработки из разряда «тут мажем, а тут и так сойдет». Видно, что некоторые участки были обработаны поверх защитной пленки, которую потом сорвали вместе с защитой. Причем на одном и том же месте это сделано совершенно с разным качеством (аккуратно и тяп-ляп).

Под капотом обнаружился казус — на заводе к одному из лонжеронов на скотч был прикреплен кусок бумаги, судя по всему, с примером цвета под названием «платина», в который нужно было покрасить машину изнутри. Собственно, с этим куском бумаги и покрасили, забыв его оторвать, — под ним, естественно, осталась полоса без прокраса.

Еще один момент — точность внутренних сгибов и соединений отдельных частей кузова. Между некоторыми из них немалые технологические дыры, в которые, само собой, будет забиваться грязь, соль и дорожная химия. Учитывая, что на часть этих соединений не попал антикор, с большой вероятностью они станут очагами коррозии, особенно в арках колес.

Для чистоты эксперимента мы заглянули под днище первому попавшемуся конкуренту Vesta — лифтбэку Skoda Rapid (в базе от 539 000 рублей). У того снизу бронебойный щит, закутанный в обработку без единой трещинки и пятнышка, да еще и с двумя пластиковыми листами защиты поверх.

Каков итог

Выводы неоднозначны. Главный из них — по качеству и уровню сборки Lada Vesta среди продукции нашего автопрома, наверное, самый лучший автомобиль, по крайней мере, в современной истории. Однако большое количество досадных и мелких «косяков» пока не позволяет нашему седану догнать западных конкурентов, причем при сопоставимой цене.

Второй вывод заключается в том, что назвать Vesta отечественной, разложив ее на запчасти, у нас язык поворачивается с трудом. Особенно если вспомнить, что даже те брендированные компоненты, которые производятся в России, делаются на импортных станках, с применением импортного сырья.

Ну и третий вывод: о каком-либо обслуживании Vesta вне профессионального сервиса можно забыть. На даче самому можно поменять разве что тормозные колодки да подкачать колеса. Видимо, еще и поэтому продажи машины в регионах оказались хуже ожиданий. В общем, будем следить теперь за нашей подопечной и обязательно сообщать вам обо всех радостях и невзгодах.

Особенности конструкции

Изначально двигатель 21129 сохранил конструкцию базовой версии 21127:

• «высокий» серого цвета блок цилиндров, перешедший от 11183, поверхности гильз обработаны методом хонингования;
• ГБЦ от модификации 21124;
• газораспределительный механизм с фазированным впрыском с гидрокомпенсацией теплового зазора клапанов;
• облегченная поршневая группа фирмы Federal Mogul;
• клиноременный привод распредвалов ГРМ со скругленным зубом от компании Gates с 200000 км ресурсом пробега;
• коленчатый вал с кривошипным длинным радиусом от ДВС 11183;
• топливная рампа со среднепроизводительными форсунками производителя Бош или Сименс;
• индивидуальные катушки зажигания свечей без высоковольтного пучка проводов;
• увеличенный диаметр демпфера на маховике;
• встроенный в выпускной тракт каталитический нейтрализатор – катколлектор.

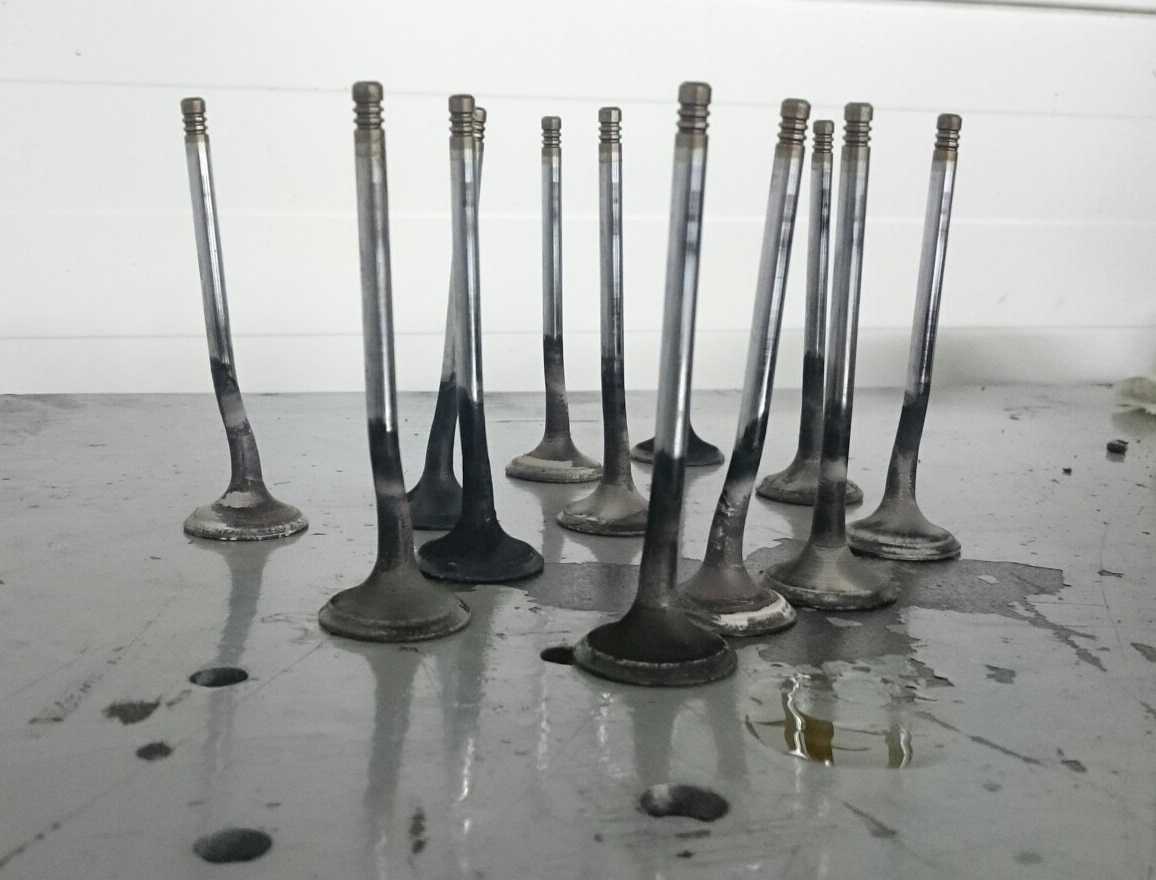

Признаки прогара клапанов на «Весте»

Мастера говорят, что случаи прогара клапанов на «Весте» нередки. Явный признак – сильное троение двигателя. Перед этим сначала происходит падение компрессии, после ощутимо возрастает расход топлива.

Троение может появляться по разным причинам:

• износ ЦПГ и снижение компрессии;
• плохие свечи зажигания;
• прогар одного или нескольких из поршней;
• поломка системы зажигания.

Для нахождения прогоревших клапанов используют дополнительные проверки. После первого замера компрессии нужно в цилиндр залить 2-3 кубика моторного масла. После снова померить компрессию. Если она поднимется, то это износ ЦПГ или залегшие кольца. Это становится понятно, так как появилась масляная пленка. Если компрессия останется неизменной, то цилиндр с неисправным клапаном найден, так как лишний воздух вышел через него.

Диагностика и проверка подвески Лада Веста своими руками

Лада Веста отличается от других моделей Лада не только внешними чертами, но и с технической точки зрения. Например, АвтоВАЗ оснастил Весту новой подвеской с L-образными рычагами. Разберемся, как оценить ее техническое состояние и самостоятельно определить источники стука, скрипа или хруста.

Проверить переднюю и заднюю подвески Весты можно во время движения по неровной дороге. Подвеска должна работать без стуков, скрипов и других посторонних звуков. После переезда лежачих полицейских автомобиль не должен продолжать раскачиваться.

Осматриваем шины, если заметен односторонний износ протектора, то это свидетельствует о нарушении углов установки колес (в результате износа деталей подвески) или неправильной регулировке.

Порядок проверки стоек амортизатора без специального стенда не отличается от привычного. Сразу после поездки (пока рабочая жидкость в амортизаторах не остыла) несколько раз раскачиваем переднюю часть кузова в вертикальном направлении. Если кузов по инерции совершает более двух колебаний, то неисправен один или оба амортизатора. Эффективность гашения колебаний проверяется на стенде. Аналогично проверяем амортизаторы задней подвески.

Покачиваем верхнюю часть колеса в поперечном направлении. Если есть даже небольшой люфт, слышны стуки или щелчки, то необходимо проверить состояние подвески и ступицы более детально. Вывешиваем колеса и покачиваем колесо в вертикальной и горизонтальной плоскости:

• Если люфт ощущается только с отпущенной педалью тормоза (с нажатой люфта нет), то вероятней всего изношен подшипник ступицы.
• Если люфт есть в обоих случаях (нажатым тормозом и без), значит неисправность в подвеске Весты.
• Если люфт чувствуется в вертикальной плоскости — изношена шаровая опора или слабое крепление стойки.
• Если люфт есть только в горизонтальной плоскости — неисправен наконечник рулевой тяги (для передней подвески).

Передняя подвеска Весты: 1 – лонжерон подрамника дополнительный; 2 – подрамник передней подвески; 3 – рычаг нижний передней подвески; 4 – кулак поворотный со ступицей в сборе; 5 – стойка телескопическая передней подвески в сборе; 6 – стабилизатор поперечной устойчивости со стойками в сборе.

Задняя подвеска Весты: 1 – рычаги задней подвески; 2 – прокладка пружины нижняя; 3 – пружина задней подвески; 4 – прокладка пружины верхняя; 5 – опора верхняя в сборе; 6 – буфер хода сжатия с защитным кожухом в сборе; 7 – амортизатор задней подвески; 8 – ось ступицы заднего колеса; 9 – барабан тормозной с подшипником ступицы заднего колеса в сборе.

Проверяем стойки амортизаторов. Сначала осматриваем их на наличие механических повреждений и подтеканий жидкостей. Затем монтажной лопаткой прикладываем усилие к стабилизатору поперечной устойчивости, люфта быть не должно (иначе меняем стойки).

Проверяем состояние заднего и переднего сайлент-блоков рычага, покачивая монтажной лопаткой проушину нижнего рычага. Люфта быть не должно, иначе меняем рычаг.

Проверяем шаровую опору. Сначала визуально осматриваем защитный чехол, он должен быть без повреждений. Затем монтажной лопаткой проверяем отсутствие люфта в нижней шаровой опоре.

Визуально проверяем подушки стабилизатора поперечной устойчивости, выпучиваний и растрескиваний резины быть не должно.

Проверяем надежность крепления задних амортизаторов к рычагу, отсутствия люфта в соединении. Для осмотра опоры верхнего крепления заднего амортизатора можно поддомкратить заднюю часть автомобиля и снять колесо.

Проверяем сайлент-блоки рычагов задней подвески, используя монтажную лопатку как рычаг. Если есть люфт или повреждения резиновых элементов, заменяем балку задней подвески.

Проверяем стойки стабилизатора. Вывернуть колесо и захватить рукой нижний шарнир. Если во время поперечного качания кузова есть хоть малейший зазор, то рука это почувствует. Аналогично проверяем люфт в верхнем шарнире. Процесс также показан на видео:

Напомним, стук и скрип в подвеске Весты может быть вызван из-за отсутствия смазки резиновых втулок или шайбы верхней опоры стоек. Сравнение подвески Весты с другими моделями Лада обсуждаем в этой статье. Другие инструкции по ремонту и обслуживанию автомобиля найдете в содержании.

Обслуживание двигателя 21129

Для нормальной работы двигателя Lada Vesta и других моделей необходимо регулярно проводить его обслуживание. Для этого:

По преодолению 10000-15000 километров необходимо осуществить замену смазочного материала. Одновременно с маслом выполняется замена масляного фильтра;

• После каждых 20000 пробега следует проверить работоспособность свечей зажигания, ремня привода генератора постоянного тока, аккумуляторной батареи, и вентиляции картера;
• По достижении автомобилем Lada Xray и других моделей 45000 пробега необходимо проверить работоспособность термостата, эластичность патрубков системы охлаждения и заменить антифриз. Осуществляется замена топливных фильтров;
• После 100000 пробега необходимо проверить состояние ремня привода газораспределительного механизма. При наличии повреждений следует установить новый ремень.

Регламент обслуживания двс ВАЗ 21129

На пробеге 2 500 км завод-изготовитель всем рекомендует пройти так называемое нулевое ТО и далее обслуживаться раз в 15 000 км. На форуме советуют сократить интервал до 10 000 км.

Lada Vesta: обслуживание и ремонт

Для замены вам потребуется около 3.5 литров масла 5W-30, а также соответствующий фильтр. Раз в 30 000 км меняют свечи и воздушный фильтр, раз в 90 000 км вспомогательный ремень. Ремень ГРМ рассчитан на 180 000 км, но лучше долго не тянуть или при обрыве загнет клапана. Этот агрегат оснащен гидрокомпенсаторами и регулировка зазоров клапанов ему не требуется.

Обновление: начиная с июля 2018 года на этот мотор устанавливают безвтыковые поршни.

Источник

Описание

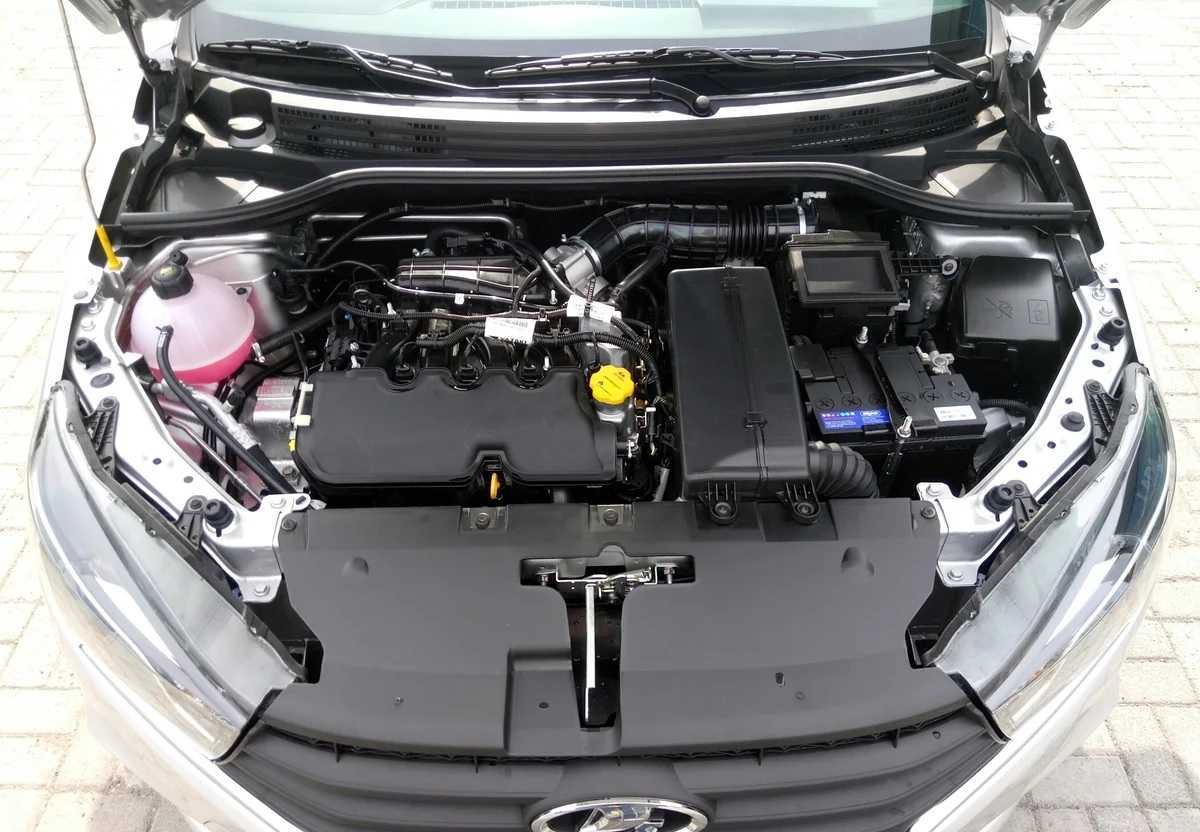

Новый двигатель получил индекс ВАЗ-21129. Впрочем, новым его можно назвать с большой натяжкой. По сути это тот же ВАЗ-21127. Основные изменения коснулись усовершенствований, приводящих к соответствию нормам токсичности стандарта Euro 5. Одновременно не значительные изменения коснулись механической части мотора.

Двигатель ВАЗ-21129 представляет собой рядный четырехцилиндровый 16-клапанный атмосферник объемом 1,6 литра, мощностью 106 л. с и крутящим моментом 148 Нм.

Устанавливался на автомобили Лада:

Блок цилиндров отлит из высокопрочного чугуна. Рабочие поверхности гильз подвергнуты хонингованию. Полости для охлаждения выполнены при отливке, а соединяющие их каналы выполнены сверлением. Дополнительно изменена конструкция опор и масляного поддона. В целом блок цилиндров стал более жестким.

ГБЦ традиционно осталась алюминиевой, с двумя распредвалами и 16 клапанами (DOHC). Тепловой зазор регулировать вручную нет необходимости, так как толкателями являются гидрокомпенсаторы.

Поршни так же изготовлены из алюминиевого сплава. Имеют три кольца, два из которых компрессионные и одно маслосъемное. В днище поршня имеются выемки, но они не защищают клапана при контакте (например, в случае обрыва ремня привода ГРМ). В любом случае при встрече с поршнем загиб клапанов, как и разрушение поршня, неизбежны.

Изменения коснулись юбки поршней. Теперь она стала короткая (облегченная) с графитовым напылением. Кольца тоже получили улучшение – стали тоньше. В результате снижена сила трения пары кольцо-стенка гильзы цилиндра.

Шатуны «колотые», с запрессованной в верхнюю головку сталебронзовой втулкой.

Несколько изменен коленчатый вал. Теперь в его теле имеются специальные дополнительные сверления, благодаря которым исключено масляное голодание шатунных шеек.

Изменения получила система впуска. На ВАЗ-21129 устанавливается впускной ресивер с изменяемой геометрией и объемом камеры. Это достигнуто внедрением системы заслонок, которые регулируют длину впускного коллектора.

В системе смазки появились маслофорсунки, охлаждающие днища поршней.

Из электрики исключен датчик массового расхода воздуха. Вместо него установлены датчики атмосферного давления и температуры воздуха.

Дополнительно в электрической части ЭБУ старого двигателя заменен новым (М86). Работа всей электрики осуществляется от энергии вырабатываемой модернизированным генератором постоянного тока.

Агрегат адаптирован к использованию с разными типами трансмиссий (МКПП и АКПП-АМТ).

Зачем 27-й двигатель заменили на 29-й

Двигатель ВАЗ-21127 был хорош всем, кроме одного – он соответствовал нормам Евро-4. Для седанов Веста, выпускаемых с ноября 2015 года, этот вариант не подошёл бы. Требовалось решить сложную задачу: без повышения объёма и без потерь мощности улучшить экологический класс. И в результате в арсенале ВАЗ появилось новое семейство 16-клапанников. Речь идёт о моторах 21129 – они действительно отвечают последним экологическим нормам.

Первый двигатель Весты, пр-во ВАЗ

Чтобы перейти к стандарту Евро-5, мотор 21127 пришлось доработать:

• Система резонансного впуска, а также система выхлопа была переработана полностью;
• Контроллер ЭБУ (ЭСУД) получил новую прошивку – изменён даже алгоритм, регулирующий объём резонансных камер;
• У двигателей 21127 и 21129 немного отличается степень сжатия – 11,0 против 10,45;
• Была доработана и подвеска мотора: появилась возможность монтажа на подрамник.

Понятно, какой двигатель у Лады Весты оставался бы в 2015 году и позднее, если бы не переход к Евро-5. Это был бы ДВС ВАЗ-21127, но с переделанной подвеской. А сейчас мы видим, что доработано было почти всё. Как говорится, изменения – на лицо.

21129, Лада Веста

21127, Лада Калина II

Что стало с ресурсом

Значение ресурса для мотора ВАЗ-21127 составляет 200 тыс. км. В реальности оно – больше. Все эти «тысячи» мотор должен пробежать без замен деталей: проверяется только натяжение ремня, меняется масло, а заменять ремень ГРМ не нужно.

Ремень ГРМ, ВАЗ-21127

Не надо и «подстраивать клапаны», так как 16-клапанный двигатель снабжён гидрокомпенсаторами. Всё, что здесь сказано, относится и к последней разработке ВАЗ – мотору 21129.

Что именно изменилось в конструкции

По внешнему виду мотор 21129 выглядит очень современно. В его конструкции, например, есть датчик давления (ДАД), совмещённый с датчиком температуры воздуха (ДТВ). Заслонкой резонаторных камер управляет пневматический привод.

Комбинированный датчик

Пневмопривод резонаторной заслонки

Все эти элементы присутствуют и в конструкции другого двигателя – ВАЗ 21127. А улучшить характеристики, не увеличивая рабочий объём, удалось следующими методами:

• Была переделана «обвязка» – выхлоп, резонансный впуск, программа контроллера;
• В конструкции применяются облегчённые поршни: для изготовления используется сплав с алюминием, юбки поршней укорочены, а в днище сделаны выточки под тарелки клапанов;
• И компрессионные, и маслосъёмные кольца стали более тонкими, чем на всех предыдущих моделях двигателей. Потери на трение снизились.

Обратите внимание на «пункт 2». Из него не следует, что возможность погнуть клапаны теперь отсутствует

Не делайте ложных выводов!

Установка ремня ГРМ

_x000D_

Перед установкой роликов следует на резьбовую часть нанести резьбовой герметик. Болт натяжного ролика окончательно не затягиваем. Перед установкой ремня ГРМ проверяем совмещение установочных меток. Положение коленвала удобно контролировать по совмещению метки 1 на зубчатом шкиве коленвала с меткой 2 (ребро) на крышке масляного насоса.

_x000D_

_x000D_

Надеваем ремень ГРМ на шкив коленвала, натягивая обе ветви ремня, заводим переднюю ветвь за опорный ролик, а заднюю, надев на шкив насоса охлаждающей жидкости, — за натяжной ролик. Затем надеваем ремень ГРМ на шкивы распредвалов.

_x000D_

Тюнинг мотора Ларгус и других моделей с двигателем 21129

Модернизация силовые установки позволяет добиться более высоких технических характеристик. Повышение характеристик мотора выполняют в специализированных мастерских, имеющих соответствующее оборудование. Для этого специалисты:

• Растачивают гильзы до диаметра 88 мм. Это увеличивает камера сгорания;
• Устанавливают облегчённые поршни;
• Сглаживают неровности в каналах впускного и выпускного тракта;
• Модернизируют газораспределительный механизм;
• Прошивают электронный блок управления.

Из вышеперечисленного следует, что двигатель 21129, устанавливаемый на лада Ларгус и другие модели, отличается надежностью и мощностью. Производитель оборудовал силовую установку новым навесным оборудованием. Выполняя тюнинг, улучшают технические характеристики мотора.

Двигатель 21129 устанавливается на серийные автомобили преимущественно в начальных и средних комплектациях.

Это продолжение известной модификации 21127 модели, которая ставилась на дорогие комплектации Лада Калина 2 и Лада Гранта. В новой модификации увеличили жесткость блока цилиндров, крепление двигателя к кузову, доработали систему впрыска. Кроме того, новый мотор адаптирован под стыковку с механической коробкой передач Renault.

На более дорогие комплектации устанавливается 21179 модификация двигателя, имеющего увеличенный объем 1.8 л. и мощность 122 л.с.

Чтобы наглядно сравнить эти две модификации достаточно взглянуть на их ВСХ:

Характеристики мотора 21129

С одной стороны мотор 21127, послуживший базовой версией для создания 21129, в свою очередь является тюнингованной модификацией 21126, поэтому большинство узлов в двигателе осталось прежним для снижения себестоимость производства. С другой точки зрения, изготовителем учтены минусы апгрейда его дочернего предприятия в ДВС 21128, поэтому конечная схема двигателя имеет вид:

• диаметр цилиндра и ход поршня остались классическими для переднеприводных моторов – 82 мм и 75,6 мм, соответственно;
• схема газораспределительного механизма движков осталась неизменной – DOHC с двумя верхними распредвалами;
• головка блока цилиндров, шатунно-поршневая группа и блок цилиндров не претерпели изменений;
• сохранился полностью впускной тракт с интегрированным ресивером, датчиками ДАД и ДТВ вместо ДМРВ;
• навесное оборудование изменилось частично – новые подушки, генератор и выпускной коллектор;
• улучшена система охлаждения мотора, впрыска топлива.

Самой важной особенностью 21129 стала новая версия прошивки контроллеров ЭСУД – М86. В результате снизился расход бензина, увеличился крутящий момент и мощность до 148 Нм и 106 л

с., соответственно. То есть, модернизация не затронула объемы камер сгорания 1,6 л.

Полное описание параметров мотора приводится в инструкции, а основные технические характеристики 21129 содержатся в данной таблице:

Изготовитель	АвтоВАЗ
Марка ДВС	21129
Годы производства	2015 – …
Объем	1597 см3 (1,6 л)
Мощность	78 кВт (106 л. с.)
Момент крутящий	148 Нм (на 5800 об/мин)
Вес	110 кг
Степень сжатия	10,5
Питание	инжектор
Тип мотора	рядный
Впрыск	распределенный с электронным управлением
Зажигание	катушка для каждой свечи
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	4
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	объединен с ресивером, полимерный, встроенная заслонка, датчики ДТВ и ДАД
Выпускной коллектор	катализатор
Распредвал	2 шт., метки на шкивах смещены на 2 градуса
Материал блока цилиндров	чугун
Диаметр цилиндра	82 мм
Поршни	облегченные, производитель Federal Mogul
Коленвал	от 11183
Ход поршня	75,6 мм
Горючее	АИ-95
Нормативы экологии	Евро-5
Расход топлива	трасса – 5,3 л/100 км смешанный цикл 6,6 л/100 км город – 9 л/100 км
Расход масла	максимум 0,1 л/1000 км
Какое масло лить в двигатель по вязкости	5W-30 и 10W-40
Какое масло лучше для двигателя по производителю	Liqui Moly, ЛукОйл, Роснефть, Mannol, Mobil
Масло для 21129 по составу	синтетика, полусинтетика
Объем масла моторного	3,5 л
Температура рабочая	95°
Ресурс мотора	заявленный 200000 км реальный 300000 км
Регулировка клапанов	гидрокомпенсаторы
Система охлаждения	принудительная, антифриз
Количество ОЖ	7,8 л
Помпа	с металлической крыльчаткой
Свечи на 21129	BCPR6ES от NGK или отечественные АУ17ДВРМ
Зазор между электродами свечи	1,1 мм
Ремень ГРМ	Gates, ширина 22 мм, ресурс 200000 км пробега
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр	номер по каталогу 90915-10001 замена 90915-10003, с обратным клапаном
Маховик	увеличенный размер демпфера
Болты крепления маховика	коробка МТ – М10х1,25 мм, длина 26 мм, проточка 11 мм коробка АТ – М10х1,25 мм, длина 26 мм без проточки
Маслосъемные колпачки	код 90913-02090 впускные светлые код 90913-02088 выпускные темные
Компрессия	от 13 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ	800 – 850 мин-1
Усилие затягивания резьбовых соединений	свеча – 31 – 39 Нм маховик – 62 – 87 Нм болт сцепления – 19 – 30 Нм крышка подшипника – 68 – 84 Нм (коренной) и 43 – 53 (шатунный) головка цилиндров – три стадии 20 Нм, 69 – 85 Нм + 90° + 90°
