Признаки прогара клапанов

Что делать, если катализатор забитый?

Как понятно из вышеперечисленного игнорирование неисправности чревато большими неприятностями. Возникает резонный вопрос, что делать, если катализатор забит и это установлено абсолютно точно. Возможных выходов из такой ситуации имеется несколько:

Попытаться очистить наполнитель от нагара и твердых частиц. Существуют разные способы, описание которых выходит за рамки данной статьи. Другой вопрос, что эффективность их вызывает большие сомнения. Они применимы только на самой начальной стадии процесса, когда еще нет никаких признаков засорения узла, и никто не задумывается о возможной неисправности.
Удаление из корпуса наполнителя и установка пламегасителя и эмуляторов вместо датчиков остаточного кислорода. В таком случае вы на всегда забудете о неисправностях катализатора, но это вмешательство в конструкцию выхлопной системы легко выявляется при помощи газоанализатора, и вам будет грозить штраф за загрязнение окружающей среды.
Замена каталитического нейтрализатора новым. Это самый дорогой вариант — приобретение и установка узла обойдется от 9 до 17 тыс. рублей в зависимости от марки автомобиля.

Существуют так называемые спортивные катализаторы, которые, по отзывам специалистов и автовладельцев дают прирост мощности до 10%. Используемые в качестве наполнителя активные элементы позволяют с легкость уложиться в жесткие требования действующих нормативов Евро−4 и даже Евро−5.

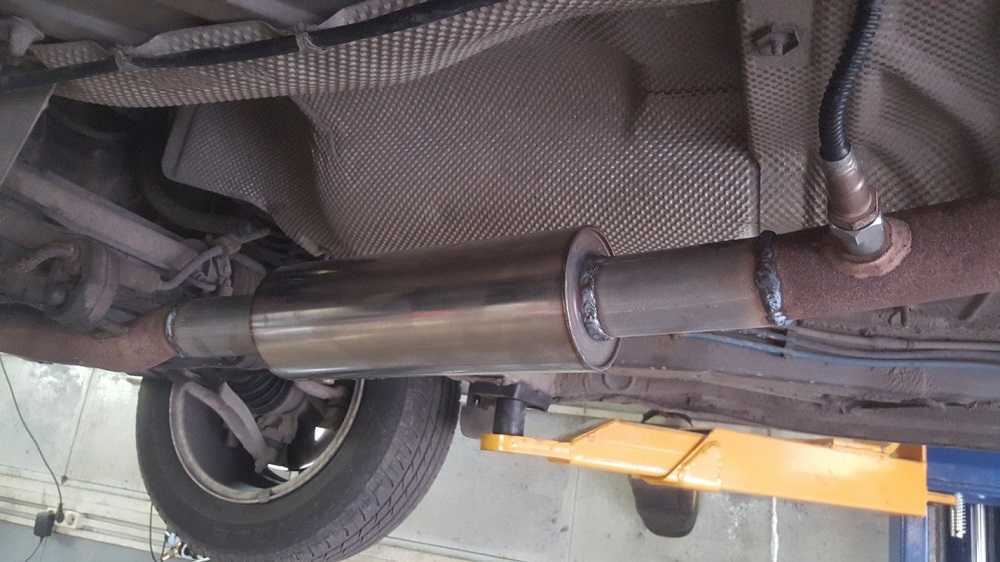

Рис. 7 – «Замена каталитического нейтрализатора на автомобиле»

Проверка компрессии

Определив неработающий цилиндр, мы должны проверить цилиндр на герметичность. Для этого есть несколько способов:

измерение компрессии в двигателе. Для этих целей подойдет даже самый дешевый компрессометр с подходящей шкалой измерения. Главное, чтобы в наличии был переходник с подходящей резьбой. Не доверяя точности прибору, ориентируйтесь не столько на показанную цифру, сколько на разницу между цилиндрами. Компрессия при прогаре клапана снижается на 3-6 Атм. в сравнении с соседними горшками;

Во время прокрутки двигателя стартером дроссельная заслонка должна быть полностью открыта, подача топлива во все цилиндры отключена, а аккумулятор полностью заряжен.

проверка цилиндра на герметичность с помощью тестера. Прибор представляет собой редуктор, через который в цилиндры подается сжатый воздух. Установленный рядом манометр измеряет фактическое давление после редуктора, переводя потерю воздуха в процентную оценку негерметичности;
измерение относительной компрессии. Своими руками такой тест не провести, но у автодиагноста с осциллографом проверка займет не более 15 минут. Измерить относительную компрессию можно по току стартера либо с помощью скрипта CSS Андрея Шульгина.

Известные причины ошибки p0420 по моделям автомобиля

Некоторые отличия при устранении ошибки p0420 возможны на различных моделях автомобилей. Несмотря на то, что сам катализатор и его датчик на всех машинах имеют схожее строение и принцип работы, последовательность работ при устранении неисправности может отличаться. Также следует учитывать специфику конструкции автомобилей и их слабые места, чтобы не тратить напрасно время на исследования деталей, которые могут быть повреждены с меньшей вероятностью.

Toyota Corolla

Наиболее часто ошибка p0420 автомобиля Toyota Corolla появляется по причине проникновения моторного масла в камеру сгорания. Как правило, такая неприятность случается только с машинами, эксплуатация которых продолжалась длительное время.

Естественный износ катализатора на автомобилях Тойота Королла также наступает не позднее 150 тыс. км пробега.

Ford Focus

На автомобилях Форд Фокус ошибка p0420 может появиться по причине подсоса воздуха. При выполнении диагностических работ следует использовать сканер, чтобы проверить память контролера. При отсутствии нарушений в качестве топливной смеси автомобиля Ford Focus, следует убедиться в отсутствии утечек выхлопных газов.

Subaru Forester

Катализатор на Subaru Forester часто выходит из строя ранее срока. Чтобы напрасно не заменить исправную деталь необходимо перед выполнением работ также тщательно проверить качество топливной смеси и вероятность утечки выхлопных газов.

VAG: VW, Skoda, Seat, Audi A4 1.8N b V6 2.4

Для автомобилей Фольксваген и других известных европейских марок, характерны также следующие причины появления ошибок p420:

Неисправность впускных клапанов.
Засорение вентиляции картера.
Поступление значительного количества моторного масла в камеру сгорания.
Утечка выхлопных газов.

При выполнении ремонтных работ на автомобиле Audi V6 2.4 следует помнить о том, что двигатель этой машины имеет 2 выхлопных трубы. Поэтому следует правильно определить локализацию проблемы перед заменой детали.

Ошибка po420 на любом автомобиле может указывать как на серьезные неполадки в выхлопной системе автомобиля, так и на незначительные поломки или отсутствие регулировки определенных систем. Правильная диагностика позволит устранить неисправность при минимальных временных и финансовых затратах.

Источник

Признаки сгоревших поршневых колец двигателя автомобиля. Статьи компании «ANGARMOTOROV.RU»

Каждый поршень в двигателе вашего автомобиля снабжен двумя раздельными кольцами сжатия на головке поршня и сборным маслосъемным кольцом на юбке поршня.

Каждый поршень в двигателе вашего автомобиля снабжен двумя раздельными кольцами сжатия на головке поршня и сборным маслосъемным кольцом на юбке поршня. Кольца катаются в кольцевых канавках внутри поршня. Кольца сжатия сдерживают давление от расширяющихся газов внутри камеры сгорания, помогая использовать энергию, произведенную во время предотвращения попадания картерных газов в картер двигателя. Маслосъемное кольцо соскребает излишки масла со стенок цилиндра перед кольцами сжатия, чтобы предотвратить попадание масла в камеру сгорания. Поломка какого-либо из этих колец приведет к потере производительности, если есть другие проблемы и симптомы.

Сломанные кольца сжатия

Результат от сломанных колец сжатия незамедлительно обнаружит себя в виде потери мощности, неровного холостого хода и, возможно, неисправности в работе поврежденного цилиндра. Недостаточное сдерживание дымовых газов приведет к попаданию картерных газов в картер двигателя и их принудительному выходу через систему вентиляции картера. Клапан вентиляции картера, вероятнее всего, находится на крышке клапана. Отсоедините вытяжную трубку от клапана вентиляции картера, и если вы заметите сильный запах или выход дыма из клапана, то велик шанс того, что кольца сжатия сломаны.

Кроме очевидных проблем в производительности двигателя, со временем могут развиться и другие проблемы. К примеру, дизельный двигатель, работающий на высокосернистом топливе для морских или сельскохозяйственных машин, может быть сильно поврежден в связи с потерей компрессии. Частично сгоревшее топливо ударяет в кольца, а сера из топлива перемешивается с водой, присутствующей в масле, и в результате химической реакции превращается в серную кислоту, которая повреждает внутренние компоненты двигателя.

В бензиновых двигателях топливо работает как растворитель, который разжижает масло и способствует исправной защите внутренних деталей. Проверьте компрессию с помощью тестера. Обычно компрессия должна быть примерно 11-12 бар с разностью между цилиндрами не более чем 15%. Если на одном из цилиндров компрессия меньше этих значений, то, скорее всего, на нем сломано кольцо.

Сломанное маслосъемное кольцо

Сломанное сборное маслосъемное кольцо можно распознать по качеству выхлопных газов, которые становятся голубого цвета и имеют явный запах масла. Выхлопные газы выделяются в виде клубов синего дыма за цикл работы испорченного цилиндра, а выхлоп нормального вида – за цикл работы исправных цилиндров. Эти отрывистые клубы позволяют легко провести визуальную диагностику. Другие симптомы включают потери масла при отсутствии утечек, а также масляные отложения на свече зажигания неработающего цилиндра.

Механические повреждения

Кроме вреда, нанесенного картерными газами, несоответствующей смазкой и свободными углеводородами, содержащимися в масле, существуют очевидные механические повреждения. Края колец могут выдавить стенки цилиндра, препятствуя хорошему контакту других колец со стенками цилиндра, и усугубить симптомы. Кольцевая канавка в поршне может быть повреждена, а поскольку стенки цилиндра и кольца тверже, чем алюминиевый поршень, то и сам поршень может повредиться или частично разрушиться, что приведет к более серьезным повреждениям.

Поскольку любые частички оседают на дне картера двигателя, провоцируя возможный больший вред, то следует заменить сломанные кольца незамедлительно. Можно снять крышку блока цилиндров для осмотра поврежденных стенок цилиндра или использовать механическую камеру, пропущенную через отверстие свечи зажигания. Это будет наименее агрессивная процедура.

Причины поломки колец

Так как кольца были должным образом подобраны по размеру и установлены во время сборки двигателя, то любое повреждение в кольцах, вероятно, было вызвано иными механическими проблемами. Когда двигатель перегревается, то поршень расширяется, уменьшая зазор между поршнем и цилиндром. Этот уменьшенный зазор может приводить к передаче металла от поршня к цилиндру, или к так называемому истиранию.

Перенесенный алюминий может собираться на стенке цилиндра и провоцировать протечку или поломку верхнего компрессионного кольца. Маслосъемные кольца могут сломаться, если есть увеличенный зазор между поршнем и цилиндром, при этом происходят слишком сильные хлопки поршня. Может быть повреждена юбка поршня (а фактически сами станки цилиндра), и это, в свою очередь, может уничтожить сборное маслосъемное кольцо.

Почему прогорают клапана?

Как выглядит прогоревший клапан

Специалисты выделяют целый ряд причин, по которым прогорают клапаны двигателей внутреннего сгорания. Наиболее частыми и распространенными из них являются следующие:

Заводской брак самих деталей;
Неправильная регулировка;
Неисправности системы охлаждения силовых агрегатов;
Неисправности и износ других деталей системы газораспределения;
Длительная работа двигателя на обедненной топливной смеси.

Не так давно одна из компаний, специализирующихся на производстве автомобильных компонентов, привела статистику, свидетельствующую о том, что поломки примерно 20% из вышедших из строя клапанов происходят по причине заводского брака. Сейчас выпуском этих деталей занимается немало компаний, причем среди них есть и такие, которые не в полной мере соблюдают технологию их изготовления. Клапана именно таких производителей чаще всего и прогорают. Что касается дефектов, из-за которых они выходят их строя, то ими являются неоднородность металла; изъяны, появляющиеся при ковке и неправильной термической обработке; микротрещины; плохая адгезия покрытия клапанной поверхности.

Достаточно частой причиной прогара клапанов является неправильная регулировка их тепловых зазоров. Она приводит к перегреву деталей со всеми вытекающими последствиям. Следует заметить, что по этой причине прогорают клапаны как тех двигателей, в которых они регулируются вручную, так и тех, в которых этот процесс осуществляется автоматически. Во втором случае за регулировку теплового зазора отвечают гидрокомпенсаторы, и если они по каким-либо причинам выходят из строя, то клапаны начинают перегреваться.

Их температура может чрезмерно повышаться и в тех случаях, когда двигатель плохо охлаждается. Это может происходить из-за проблем с насосом, термостатом, засоренности радиатора или банальной нехватки охлаждающей жидкости.

Нередко случается так, что в процессе длительной эксплуатации двигателя изнашиваются направляющие втулки клапанов. Это, а также такой дефект, как ослабление упругости прижимной пружины, нередко приводит к неправильному позиционированию детали и, как следствие, ее перегреву и прогару. Кроме того, клапаны часто прогорают и тогда, когда двигатели в течение долгого времени работают на обедненной топливной смеси.

Признаки прогара клапана

В случае прогорания в цилиндре на такте сжатия не развивается достаточное давление, так как часть топливно — воздушной смеси (ТПВС) просачивается через клапан. Поэтому сгорание в таком цилиндре происходит неправильно либо отсутствует полностью, что естественным образом отображается на работе двигателя.

Симптомы прогара клапана:

неравномерный холостой ход. При этом характер работы будет зависеть от площади отверстия, образовавшегося между фаской клапана и седлом ГБЦ. Это может быть как легкая вибрация и небольшое подергивание при перегазовке, так и троение, при котором один из цилиндров полностью не работает;
потеря мощности;
характерное бубонение во впускном тракте. Возникает, если на автомобиле прогорел впускной клапан;
увеличение расхода топлива;
трудный запуск.

В автомобилях с функцией самодиагностики на приборной панели загорится сигнальная лампа Check Engine. Считав диагностическим прибором неисправности, вы, скорее всего, увидите ошибки по пропускам зажигания, бедной/богатой смеси. Первый тип ошибки регистрируется вследствие неравномерности вращения коленчатого вала, возникающей при неисправности в каком-либо из цилиндров. Второй связан с неправильным горением в неработающем цилиндре, вследствие чего часть ТПВС летит в выхлопной тракт, сбивая с толку кислородный датчик (лямбда-зонд).

После выявления кода неисправности по конкретному цилиндру можно смело выкручивать свечу для замера компрессии. Если же ошибок нет, придется прибегнуть к более искусным методам диагностики.

Прогорают клапана – причины

Дело в том, что при прогорании клапанов симптомы очень схожи с некоторыми другими неисправностями двигателя, например, когда двигатель троит, а происходить это может не только при прогорании клапана, о чем уже речь шла в соответствующей статье. Если вы хотя бы немного знакомы с принципом работы двигателя то знаете, что на клапана возлагается важная функция. С их помощью поступает топливо в камеру сгорания и обеспечивается выпуск отработавших газов после воспламенения в цилиндрах. Клапана постоянно работают под воздействием высоких температур и газов – условия что ни на есть самые суровые. Именно такие условия приводят к прогоранию клапана, т.е. разрушению металла. В начале статьи неспроста упоминалось, что прогорают клапана, прежде всего на старых авто, потому что в те времена металл был не очень высокого качества.

Но названная причина не единственная, почему прогорают клапана. Проблема может возникнуть по вине самого автовладельца в результате заправок автомобиля топливом, которое не предназначено для данного двигателя. Как результат температура горения в цилиндрах имеет более высокие показатели, что “выходит наружу” в виде прогоревших клапанов. Почему несколько выше говорилось, что симптомы рассматриваемой проблемы схожи с другими неисправностями двигателя? Да потому что основной признак при прогорании клапанов – это именно троение двигателя. Почитайте посвященную этому статью, возможно, многое прояснится. Не вдаваясь в подробности, что это означает, скажу кратко – троит двигатель, значит не работает один, а возможно и несколько цилиндров силового агрегата. Камера сгорания становится негерметичной. В процессе сгорания топлива прогоревший клапан пропускает газы. Что в результате? Если сказать простыми словами, то вместо того, чтобы газы толкали поршень, они беспрепятственно выходят в выпускной коллектор. Итог – двигатель троит, мощность теряется, цилиндр не работает, увеличивается расход топлива и т.д.

Признаки прогоревшего клапана

Прогар клапана – проблема, с которой чаще всего сталкиваются владельцы отечественных автомобилей. Но грешить исключительно на продукцию российского автопрома было бы несправедливо, так как встречается она и у иномарок, пусть и уже далеко не новых.

А ведь любые неполадки клапана, в том числе и прогар, могут приводить к очень серьезным последствиям, поэтому каждому автовладельцу просто необходимо уметь вовремя распознавать признаки прогоревшего клапана, дабы иметь возможность своевременно исправить то, что еще можно исправить без неприятных сюрпризов.

Причины возникновения неисправности

Симптомы прогоревшего клапана в некоторый степени схожи с неисправностями, совершенно не связанными с двигателем автомобиля. Именно поэтому недостаточно опытные автовладельцы могут потрать кучу времени и сил, чтобы починить и исправить то, что, в принципе, и не ломалось. О том же, что из строя вышел клапан, они, как правило, догадываются в последнюю очередь.

А ведь при всей своей кажущейся малозначимости, клапана выполняют очень важную функцию – позволяют топливу попадать в камеру сгорания и выпускают сгоревшие газы. То есть они постоянно находятся в условиях агрессивной среды – под воздействием газов и высоких температур.

Закономерно, что металл, из которого изготавливается клапан, постепенно разрушается – клапан прогорает.

Чаще всего клапан «летит» в очень старых авто, а также в бюджетных машинах, при выпуске которых автопроизводитель предпочел цену качеству. Однако и сами автовладельцы, даже не догадываясь об этом, нередко провоцируют/ускоряют процесс прогара клапана, например, заправляя свою машину неподходящим для нее топливом. Но это, как говорится, тема уже совсем другой статьи.

Симптомы прогара клапана

Как уже отмечалось ранее, признаки прогара клапана весьма схожи с симптомами неисправности системы зажигания, поэтому в первую очередь многие начинают ремонтировать именно ее.

Но двигатель, несмотря на все ремонтные работы, продолжает по-прежнему барахлить и троить.

Тогда-то и начинается судорожный поиск прочих возможных причин в движке и иных системах, хотя все дело в банальном клапане.

Диагностировать данную неисправность, не разбирая движок, можно следуя определенному алгоритму действий:

проверяем зажигание – целостность проводов, работоспособность распределителя, угол опережения зажигания;
определяем проблемный цилиндр – колпачки высоковольтников сдергиваем со свечей, двигатель начнет глохнуть, если цилиндр работает, либо, если цилиндр неисправен, работа движка останется без изменений;
замеряем компрессию: она, скорее всего, будет несколько ниже положенных 11 очков, к слову, это может быть показателем не только неисправности клапана, но и неисправности поршневой группы.

Теперь несколько слов о том, как, не разбирая движок, определить, с чем вы конкретно имеете дело – неисправностью клапана или поршневой группы.

Включите зажигание и снимите шланг сапуна. Из него должен выходить теплый воздух, в крайнем случае, небольшой дымок. Дым плотный, серый, пахнущий выхлопами – признак неисправности поршневой группы.
Из проблемного цилиндра выкрутите свечу. При повреждении поршня свеча будет в масле, а при прогоревшем клапане – в нормальном состоянии.
Снимите ГБЦ и замените поврежденный элемент. Если меняется клапан, то его обязательно нужно притереть, а также заменить вместе с ним все маслосъемные колпачки.

Процесс горения смеси исправного двигателя

Чтобы лучше понять причины прогара клапанов, необходимо знать основы процессов газообмена в двигателе и их последовательность.

Такт впуска. Впускные клапаны открыты, поршень движется вниз, создавая зону разряжения. Со впускного тракта в этот момент всасывается смесь топлива с воздухом (бензиновые моторы с распределительным впрыском во впуск или с моноинжектором) либо чистый воздушный заряд (ДВС цикла Дизеля и бензиновые моторы с прямым впрыском).
Такт сжатия. Поршень начинает движение вверх, впускные и выпускные клапана закрываются. Смесь сжимается, температура в камере сгорания повышается.
Рабочий такт. За несколько градусов до высшей мертвой точки (ВМТ) цилиндра смесь поджигается искрой (бензиновые ДВС) либо самовоспламеняется от контакта с разогретым воздухом (дизельные). Под действием силы расширяющихся газов поршень устремляется вниз. Возвратно-поступательное движение поршня через шатунно-кривошипный механизм передается во вращательное движение коленчатого вала.
Такт выпуска. Выпускные клапаны открываются. Движущийся к ВМТ поршень выталкивает отработавшие газы в выпускной тракт.

Фазы перекрытия клапанов и инерционное наполнение упущены намерено, так как существенно не влияют на рассмотрение вопроса прогара клапанов.

Совет по ремонту поршневой группы

Многие просто меняют поршневые кольца и не учитывают износцилиндра, это приводит к тому что деньги на ветер а двигатель работает ещехуже. Почему хуже? Цилиндр вырабатывается элепсом (грубо говоря в видеокружности яйца) и ставя новые кольца они не прилегают плотно к стенке цилиндраи получается небольшая щель между цилиндром и кольцами, это приводит к плохойкомпрессии и большому расходу масла. Ниже рисунок изношенного цилиндра и новогопоршневого кольца с зазором.

Рис 1. Изношенный цилиндр с новым поршневым кольцом

Поэтому если решили ремонтировать поршневую группу обратитевнимание на цилиндры, самый простой способ определения выработки цилиндра,проведите пальцем внутри цилиндра снизу вверх в том месте где поршневые кольца доходят досвоей верхней мертвой точки и если почувствуете хоть маленькую ступеньку,обязательно растачивайте цилиндры под ремонтные поршни. Фото 2. Поршень с поломанными перегородками

Поршень с поломанными перегородками

Фото 2. Поршень с поломанными перегородками

А еще проще можно определить так, надо ли растачиватьцилиндры под ремонтные поршни, если двигатель жрал масло, из сапуна валил сизыйдым, при разборке поршневой группы все поршневые кольца и поршни целые, дажене задумывайтесь сразу блок двигателя везите в мастерскую по расточке цилиндрови растачивайте под ремонтные поршни!!! Ремонтные поршни покупайте перед тем какповезете блок цилиндров на расточку, расточник растачивает блок цилиндров подпоршни.

Фото 3. Поршень с зажатым поршневым кольцом из-заперегрева

Пусть вы немного переплатите за запчасти и расточку, чемпросто поставите новые поршневые кольца и новые поршни на сильно изношенныецилиндры результат будет не какой, скупой платит дважды!!!

Фото 4. Поршень с просверленным отверстием 1 и снятымифасками 2

Дам еще совет, если сами ремонтируйте машину или даже если ине сами, а в мастерской, попросите моториста чтобы он просверлил в поршне2 отверстия (по одному отверстию с двух сторон поршня) как показано на фото 4 стрелка № 1 и снял фаску напильником или наточиле стрелка № 2. Объясняю для чего это надо, на фото 4 видите что юбкапоршня сильно задрана происходит из-за того что поршень при расширении краямиюбки снимает масло с цилиндра и трется на сухую. Но если просверлить отверстиеи снять фаску с края юбки, то поршень масло с цилиндра не снимает юбкой, апропускает под юбку плюс дополнительно через отверстие в поршне проходит маслопод юбку. Двигателя с такими поршнями более резвы, и даже при перегреве несильно страдают. Если думаете что из-за отверстий в поршне двигатель будетжрать масло сразу вас успокою не будет, масло держат поршневые кольца, аработать двигатель точно будет лучше и резвей. Отверстие в поршне сверлитепримерно по центру, ничего страшного нет если слегка просверлите выше или нижеили правее или левее. Сверло может быть от 4мм и до 6мм. Если бы этот поршень что на фото 4 изначально был просверлен и снята фаска с юбки, то задира не было, а была бы гладкая поверхность юбки поршня.

Двигатель кушает масло что делать. Видео.

Замена элементов системы выпуска газов Рено Меган 2

Систему выпуска ремонтируем по причине прогара элементов системы или если элементы системы забиты сажей и продуктами горения

Подготавливаем автомобиль для выполнения работы. Устанавливаем автомобиль на подъемник или смотровую канаву.

Замена подушек подвески системы выпуска

Выкручиваем два болта крепления кронштейна основного глушителя к подушке подвески

Опускаем основной глушитель вниз

Устанавливаем под глушитель опору

Выворачиваем болт крепления подушки к кузову

Также снимаем подушку трубы дополнительного глушителя

Устанавливаем подушки в обратном порядке

Замена каталитического нейтрализатора

Измеряем расстояние между метками (оно должно составлять 80 мм)

Отмечаем середину между метками и наносим фломастером дополнительную метку

Распиливаем трубу по нанесенной метке

Выверните болты крепления трубы каталитического нейтрализатора к выпускному коллектору

Извлекаем болты с пружинами

Разъединяем трубу основного глушителя и каталитический нейтрализатор

Устанавливаем детали в обратном порядке. Элементы системы выпуска соединяем специальными обжимными муфтами, которые имеются в продаже.

Дополнительный и основной глушитель заменяем аналогично.

Для замены основного глушителя распиливаем систему между метками, расположенными возле левой пружины задней подвески.

Для замены дополнительного глушителя распиливаем систему в двух местах:

— между каталитическим нейтрализатором и дополнительным глушителем

— возле левой пружины задней подвески

Снятие и установка выпускного коллектора

Отсоединяем минусовую клемму аккумулятора.

Выворачиваем болты крепления трубы каталитического нейтрализатора к выпускному коллектору

Разъединяем трубу основного глушителя и каталитический нейтрализатор

Снимите уплотнительную втулку

Отжимаем фиксатор колодки жгута проводов датчика кислорода

Выворачиваем болты крепления верхнего термоэкрана

Отворачиваем гайки крепления выпускного коллектора.

При установке закручиваем согласно порядка на фото

Откручиваем гайку крепления кронштейна выпускного коллектора

Снимаем выпускной коллектор

Снимаем со шпилек уплотнительную прокладку

Зачем менять

Выход из строя клапанов головки блока цилиндров- не редкость. Они могут выйти из строя в нескольких случаях: погнуться при обрыве ремня ГРМ. Если ремень ГРМ перескочит на несколько зубьев, что не редкость при плохо натянутом ремне, будет то же самое, стержень клапана подогнётся, тарелка будет неплотно прилегать к седлу и клапан не сможет держать компрессию. На цепном приводе растянутая цепь нередко перескакивает на несколько зубьев. эффект тот же самый: только что машина спокойно ехала, и вот вдруг стала и ничем ей не помочь.

Другим показанием к замене клапанов может стать их прогар. Такое случается, когда установлен неправильный зазор клапана, а именно, клапан немного «зажат» и не полностью закрывается, что ухудшает теплоотвод. Выхлопные газы делают своё дело, и тарелка клапана прогорает. Иногда вместе с клапаном приходиться заменить седло.

Клапана меняются только на снятой головке, по-другому их нереально высунуть.

Как будет работать двигатель и что будет если клапана зажать?

Как понять, что клапана зажало

Если после запуска мотор нормально работает, но при долгой работе тяга падает – это симптом зажатых клапанов. Еще одним признаком зажатых клапанов могут быть выстрелы в глушитель при сбросе газа. Т.к. камера сгорания не закрыта полностью, компрессия снижается и происходит нарушение рабочего процесса. Лучше при регулировке превысить допустимый зазор, чем сделать его меньше.

Последствием зажатых клапанов является перегрев, повышенный расход топлива и, как следствие, прогар. С прогоревшим клапаном эксплуатировать двигатель нежелательно, это приводит к прогару седла клапана. Что обернется автовладельцу заменой всей головки.

Последствия прогорания клапанов

Водители со стажем знают ответ на вопрос, можно ли ездить с прогоревшим клапаном. При самом оптимальном раскладе, если не обращать внимания на проблему на первых порах, главным следствием прогара клапанного механизма станет увеличившийся расход горючего как следствия падения совокупной мощности мотора по причине неработоспособности одного из клапанов.

Если продолжать игнорировать детонацию двигателя, седло клапана может прогореть насквозь, из-за чего заменой клапанов уже не обойтись – придётся менять и головку.

Иногда в результате раскрошения клапана кусок отколовшегося металла попадает в цилиндр. Если он достаточно крупный, то велика вероятность, что он сможет повредить поршень и даже стенки цилиндра. В последнем случае двигатель подлежит полной замене.

При наличии ГБО процедуру регулировки клапанов следует осуществлять намного чаще – примерно каждые 10000-12000 километров пробега. Причина – более высокие температурные характеристики горения газово-воздушной смеси. Сама процедура регулировки более сложная и ответственная. Дело в том, что выпускные клапаны при использовании газа обычно слегка поджаты. Достаточно их ещё немного поджать, чтобы клапан начало подклинивать, и тогда его прогорание – лишь вопрос времени. Бензиновые агрегаты в этом отношении более безопасны.

Не рекомендуется обеднять газовую смесь ради экономии – потеря мощности двигателем заставит вас с большим усилием, чем обычно, надавливать на педаль акселератора, а в итоге расход даже увеличится, а клапаны при этом начнут подгорать.

Но если регулировка подачи ТВС выполнена правильно, мощность силового агрегата установится на уровне, сравнимом с работой мотора на бензине. Водители, привыкшие ездить на бензине, обычно производят регулировку при появлении детонационных шумов, и это в принципе верно. Но для машин на газу такой подход неприемлем – осуществлять регулировку следует, не дожидаясь уменьшения компрессии, клапан может прогореть и без появления такой симптоматики, как шумы при работе двигателя.

Конструкция

1- клапан, 2- тарелка, 3- пружина.

Клапан вставляется в ГБЦ снизу, а сверху на него устанавливается пружина, которая прижимает клапан к седлу. Пружина упирается в клапан через тарелку, которая фиксируется с помощью сухарей. Между направляющей втулкой клапана и клапаном устанавливают маслосъёмные колпачки, которые удерживают масло и не позволяют ему убежать в камеру сгорания.

Сверху на клапан давит распредвал. Чтобы добраться до клапана, распредвал надо снять. На некоторых двигателях, на той же «классике» жигулей, на распредвал давит на клапан через коромысла, они размещены на другом валу. Вал коромысел надо снять, чтобы получить доступ к клапану.

Снятие и установка выпускной системы Рено Меган

Снятие и установка выпускной системы

На новых автомобилях выхлопная система состоит только из двух частей; приемная труба (и каталитический преобразователь, где применяется) и оставшаяся часть системы, состоящая из центрального глушителя, задней трубы и глушителя. Приемная выхлопная труба в задней части имеет фланцевое соединение с прокладкой или конусное соединение.

Задняя часть выпускной системы располагается выше задней подвески, однако промежуточную часть и заднюю трубу с глушителем можно заменить отдельно, отпилив их ножовкой. Система по всей длине поддерживается резиновыми подвесами (обратитесь к сопроводительной иллюстрации).

Чтобы снять часть системы, сначала поддомкратьте переднюю или заднюю часть автомобиля и установите ее на осевые подпорки. В качестве альтернативы, разместите автомобиль на смотровой яме. Где имеется, снимите нижний щиток двигателя.

ПРИЕМНАЯ ТРУБА И КАТАЛИТИЧЕСКИЙ ПРЕОБРАЗОВАТЕЛЬ

1. Проследите проводку от Лямбда-датчика и отсоедините ее. Освободите электропроводку от крепежных скоб, чтобы датчик можно было удалить вместе с приемной трубой. 2. Где применяется, отверните приемную трубу от кронштейна на трансмиссии. 3. Отверните и снимите гайки/болты, крепящие фланцевое соединение приемной трубы к коллектору, и снимите прокладку. На моделях с двигателем F7R, заводские болты должны быть заменены шпильками и специальными гайками. 4. Отверните и снимите болты зажима или фланца и отсоедините приемную трубу и каталитический преобразователь от задней части. Достаньте трубу из-под автомобиля.

ПРОМЕЖУТОЧНАЯ ТРУБА И ГЛУШИТЕЛЬ

1. Откройте и снимите болты зажима или фланца, крепящие приемную трубу и каталитический преобразователь к задней части. Снимите прокладку, где применяется. 2. Если установлена заводская задняя часть, ее необходимо отпилить. Место разреза должно быть приблизительно посередине между центральным и задним глушителем. 3. Отрезав трубу, достаньте промежуточную часть выпускной системы из-под автомобиля.

ЗАДНЯЯ ТРУБА И ГЛУШИТЕЛЬ

1. Если установлена заводская задняя часть, следуйте инструкциям, представленным выше. 2. Если задняя часть состоит из двух половин, отверните болт и стяните зажимную втулку вперед на промежуточную часть, затем отцепите резиновые подвесы и достаньте заднюю трубу и глушитель из-под автомобиля.

1. Теплоизоляционные щиты прикреплены к днищу различными гайками и болтами. Каждый щит можно снять только после удаления соответствующей части выпускной системы. Если щит снимается, чтобы получить доступ к компоненту, расположенному за ним, то в некоторых случаях достаточно отвернуть крепежные гайки и/или болты, и просто опустить щит, не тревожа выхлопную систему. В противном случае снимите часть выпускной системы как было описано ранее.

Каждая часть устанавливается в последовательности, обратной снятию, уделяя внимание следующему:a) Убедитесь, что с фланцев были удалены все следы коррозии, замените все необходимые прокладки. b) Осмотрите резиновые подвесы на признаки повреждения или загрязнения, замените по мере необходимости. с) При соединении промежуточной и задней частей, нанесите небольшое количество герметизирующей пасты для выпускной системы (Renault рекомендует Sodicam) на внутреннюю поверхность втулки, чтобы обеспечить герметичное уплотнение

Разместите зажимной болт втулки вертикально на левой стороне трубы, и надежно затяните гайку, пока не услышите щелчок; зажимной болт имеет канавку для обеспечения правильной затяжки гайки (момент затяжки приблизительно 25 Нм) d) До затягивания соединений выпускной системы убедитесь, что все резиновые подвесы правильно расположены и имеется допустимый зазор между днищем автомобиля и выпускной системой

с) При соединении промежуточной и задней частей, нанесите небольшое количество герметизирующей пасты для выпускной системы (Renault рекомендует Sodicam) на внутреннюю поверхность втулки, чтобы обеспечить герметичное уплотнение. Разместите зажимной болт втулки вертикально на левой стороне трубы, и надежно затяните гайку, пока не услышите щелчок; зажимной болт имеет канавку для обеспечения правильной затяжки гайки (момент затяжки приблизительно 25 Нм) d) До затягивания соединений выпускной системы убедитесь, что все резиновые подвесы правильно расположены и имеется допустимый зазор между днищем автомобиля и выпускной системой.
