Ремонт переднего редуктора нива шевроле

Регулировка

Отрегулировать ведущую шестерню не удастся без динамометрического ключа и оправки А.70184. Также понадобится:

уровень;
штангенциркуль;
плоские щупы для измерения зазоров;
регулировочные кольца с шагом 0,05 мм;
идеально ровный металлический пруток.

Регулировка ведущей шестерни выполняется так:

Горизонтально выставить привалочную плоскость картера (понадобится уровень);
Установить на постель подшипников металлический пруток.
Подкладывая регулировочные кольца, измерить расстояние от прутка до оправки.
Поставить регулировочное кольцо. Его толщина рассчитывается как разница между реальным зазором и значением отклонения, указанным на новой шестерне.
Установить вал и сопутствующие детали на место, закрепить фланец ведущей шестерни.

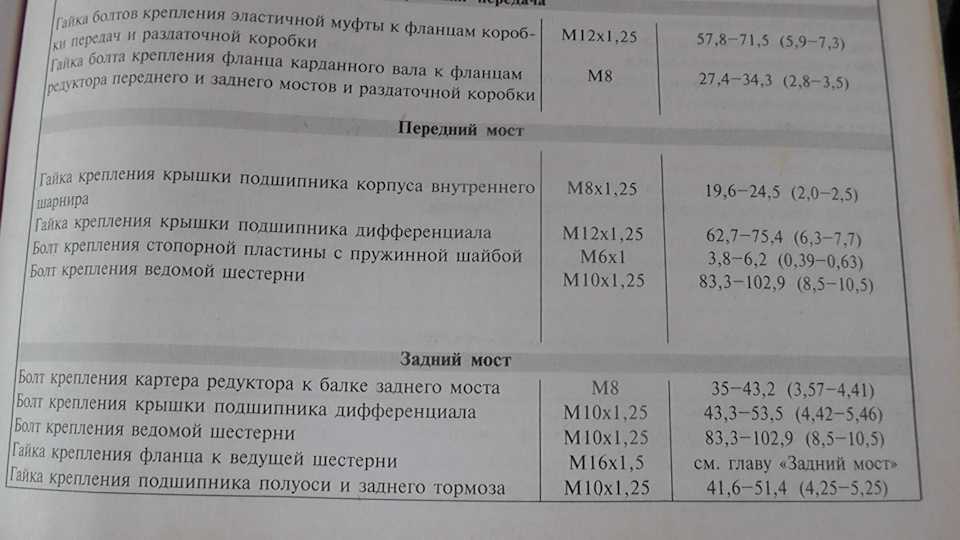

Динамометрическим ключом затянуть гайку с усилием 12 кгс.

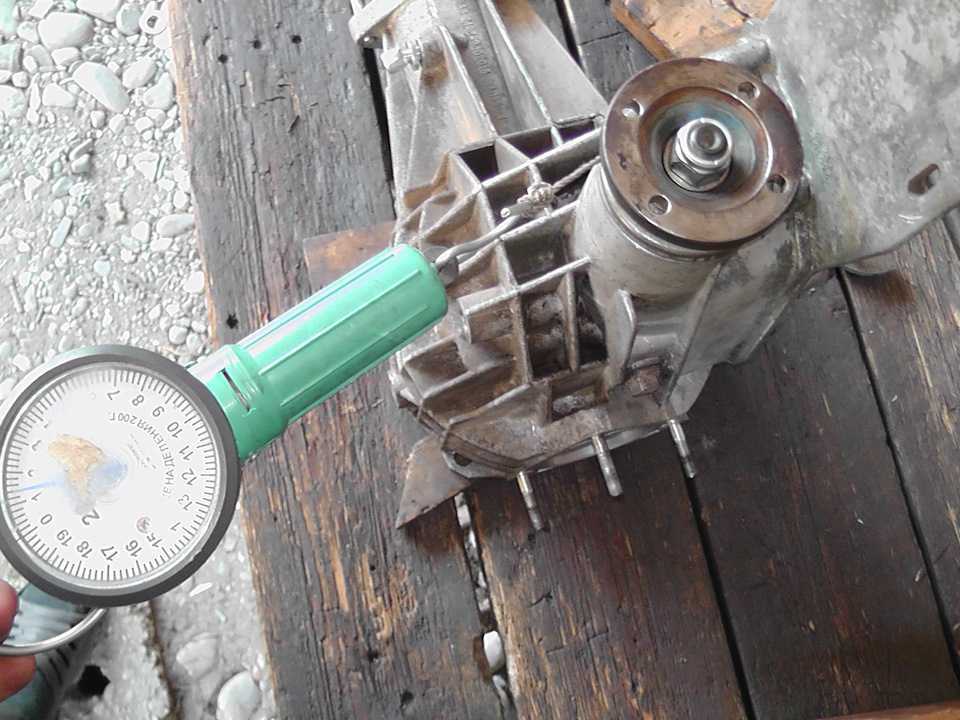

Динамометром проверить момент, при котором вал ведущей шестерни начнет проворачиваться. Если это значение не соответствует показателям от 7,6 до 9,5 кгс, гайку нужно подтянуть.

Регулировка зазора между деталями главной пары выполняется в несколько этапов:

Завернуть гайку, расположенную со стороны ведомой шестерни, чтобы полностью устранить зазор.
Используя штангенциркуль, замерить расстояние между обеими крышками.
Затянуть вторую гайку.
Проверить расстояние между двумя крышками. Оно должно вырасти на 0,1 мм.
Вращая первую гайку, добиться зазора между шестернями в пределах 0,08-0,13.

Остается провернуть шестерню, одновременно проверяя зазор. Если он остается неизменным, регулировка завершена. Уменьшение или увеличение люфта во время вращения шестеренок говорит о деформации корпуса дифференциала. Его можно попробовать отторцевать на токарном станке, но лучше заменить новым.

Приводы передних колес Нива Шевроле

Привод переднего колеса Шеви Нива: 1 – корпус внутреннего шарнира; 2 – фиксатор; 3 – хомут крепления чехла; 4 – вал привода колеса; 5 – защитный кожух чехла; 6 – защитный чехол; 7 – упорное кольцо обоймы; 8 – сепаратор; 9 – хомут; 10 – шарик; 11 – обойма наружного шарнира; 12 – стопорное кольцо; 13 – корпус наружного шарнира; 14 – хомут крепления кожуха. Крутящий момент на передние колеса передается от редуктора переднего моста через правый и левый приводы. Оба привода одинаковы по конструкции. Каждый привод состоит из вала 4 и двух шарниров равных угловых скоростей, установленных на его шлицевых концах. Корпус внутреннего шарнира 1 соединен с полуосевой шестерней редуктора переднего моста. Корпус наружного шарнира 13 соединен со ступицей переднего колеса. Обойма 11 соединена с корпусом 13 через шарики 10, которые расположены в пазах корпуса и обоймы. Обойма установлена на шлицы вала 4, упирается в кольцо 7 и зафиксирована на валу стопорным кольцом 12. В сжатом состоянии это кольцо свободно проходит через шлицевое соединение обоймы 11, что позволяет как соединять, так и разъединять шарнир и вал. Корпус внутреннего шарнира 1 отличается от корпуса наружного шарнира 13 тем, что имеет прямые пазы.

Снятие и установка передних приводов Шевроле Нива

Для замены шрусов на Шеви Нива потребуется инструмент: ключи на 13, на 17, на 27 и ключ для гаек колес.

Вывесите автомобиль и снимите передние колеса, отсоедините передний карданный вал от редуктора переднего моста, отсоедините амортизаторы от нижних рычагов передней подвески

Отверните по три гайки крепления корпусов подшипников внутреннего шарнира правого и левого приводов

Выверните болт крепления правой крышки подшипника редуктора переднего моста к поперечине передней подвески

Отверните четыре гайки крепления скоб подвески редуктора переднего моста

Отверните гайку и снимите болт крепления левой крышки подшипника редуктора переднего моста к поперечине передней подвески

Приподнимите редуктор переднего моста и закрепите его в этом положении любым доступным способом

Снимите колпак ступицы переднего колеса и отверните гайку ступицы Нива Шевроле

Снимите гайку привода и центрирующую втулку

Сожмите пружину подвески, приподняв домкратом нижний рычаг. Отверните три гайки и выньте из рычага болты шаровой опоры

Отведите поворотный кулак в сторону

Отсоедините приемную трубу от выпускного коллектора и нейтрализатора отработавших газов и отведите ее к двигателю (для снятия левого привода эта операция не требуется)

Отведите редуктор назад и снимите передний правый привод Шеви Нива, аналогично снимите левый привод. Установка переднего привода Нива Шевроле и всех снятых деталей выполняется в порядке, обратном снятию. При затяжке гаек ступиц колес отрегулируйте зазор в ступичных подшипниках.

Разборка и сборка приводов передних колес Нива шевроле (замена ШРУСа привода)

Если во время движения при поворотах автомобиля слышны стуки в переднем приводе, проверьте шарниры (гранаты) равных угловых скоростей. Если при покачивании вала привода рукой чувствуется люфт или грязезащитные чехлы порваны, такой шарнир необходимо заменить. Разбирать шарнир практически не имеет смысла. Это работа трудоемкая, а при порванном чехле попавшая в шарнир грязь уже привела в негодность детали шарнира. Детали шарнира по отдельности заменять нельзя, и поэтому самое оптимальное – заменить шарнир в сборе, а также его грязезащитный чехол. В крайнем случае допускается разборка для замены смазки внутреннего шарнира как менее подверженного попаданию воды и дорожной грязи. Появление следов смазки на шарнире указывает на то, что чехол порван.

Для замены ШРУСов на Нива Шевроле потребуется инструмент отвертка, раздвижные пассатижи и молоток.

При помощи отвертки и раздвижных пассатижей снимите большой и малый хомуты с чехла внутреннего шарнира

Сдвиньте чехол по приводному валу

Сбейте гранату с вала при помощи молотка и деревянной проставки, нанося удары по торцу обоймы

Для разборки внутреннего шарнира, поддев отверткой, снимите стопорное кольцо обоймы

Извлеките из шарнира Шеви Нива обойму в сборе с сепаратором и шариками

При помощи отвертки и пассатижей снимите большой и малый хомуты кожуха чехла наружного ШРУСа

Сдвиньте кожух и чехол по приводному валу

Сбейте шарнир с вала при помощи молотка и деревянной проставки, нанося удары по торцу обоймы

Снимите с вала чехол и кожух и промойте все металлические детали керосином до полного удаления старой смазки. Заполните ШРУс смазкой ШРУС-4 (количество смазки для наружного шарнира – 60 см, для внутреннего – 150 см). Установите гранату и снятые детали в порядке, обратном снятию.

Как заменить редукторы заднего и переднего моста на Нива Шевроле? — Авто сайт

ремонт редуктора переднего моста ваз 2121 нива

Оба узла переднего и заднего мостов Шевроле имеют похожую конструкцию:

Ремонт переднего редуктора ВАЗ Нива — Продолжительность: Pvp Pya 44 просмотров. Сравнение Chevrolet Niva и…

Однако разборка, регулировка и сборка редуктора требуют использования специального оборудования и предполагают наличие навыков у исполнителя.

Однако разборка, регулировка и сборка редуктора требуют использования специального оборудования и предполагают наличие навыков у исполнителя. Если ранее были установлены узлы с маркировкой, заменяя его, на деталь с иной маркировкой, то замене подлежат оба редуктора.

Маркировка указывает, что это более скоростные редуктора, а — более тяговые.

Редуктор на Ниву Заменяя один из узлов необходимо обращать внимание на значение передаточных чисел: Если передаточные числа различаются, то оси колес вращаются с разной скоростью. Один редуктор быстро ломается

Маркировки переднего и заднего узлов автомобиля НИВА должны совпадать и иметь одинаковые передаточные числа

Один редуктор быстро ломается. Маркировки переднего и заднего узлов автомобиля НИВА должны совпадать и иметь одинаковые передаточные числа.

Крышки картера уплотнены прокладками. Замена масла в редукторе переднего моста Согласно сервисной книжке масло в редукторе переднего моста необходимо заменять через каждые 45 км пробега.

Рекомендуется сливать масло сразу после поездки, пока передний мост не остыл и масло обладает хорошей текучестью.

Замена масла в переднем мосту Нива Шевроле

Отверните сливную пробку и Залейте свежее масло при помощи шприца до уровня нижней кромки заливного отверстия. Перед проверкой объема утечки проверьте свободу перемещения крышки сапуна во всех направлениях, чтобы убедиться, что сапун см. Проверьте уровень масла в картере моста и доведите до нормы при необходимости. Не забудьте завернуть пробку маслоналивного отверстия. Если вы работаете на смотровой канаве, вывесите задний мост и поставьте его на опоры.

Отделяем внутренние корпуса ШРУС от шестерен приводов. При помощи динамометра определяем момент начала свободного вращения ведущей шестерни.

Инструменты:

Для этого поворачиваем гайку крепления фланца до начала проворачивания шестерни. Закручиваем болты в два расположенных рядом отверстия фланца для фиксации.

Вставляем между болтами монтажную лопатку, удерживаем фланец от проворачивания и откручиваем гайку крепления. Снимаем шайбу и фланец со шлицевого соединения. При невозможности снять руками — используем универсальный съемник.

Замена сальника редуктора своими силами

Извлекаем сальник при помощи плоской отвертки. Промываем и тщательно протираем место замены. На посадочных местах картера редуктора не должно быть трещин и следов износа.

Изношенные и поврежденные детали заменяем новыми. Новые наружные кольца подшипников ведущей шестерни, запрессовываем отрезком трубы или инструментальной головкой подходящего размера. Сборка и регулировка редуктора переднего моста аналогичны операциям, описанным здесь. При установке новой пары шестерен главной передачи необходимо убедиться, что их передаточное число маркировка на шестернях — равно передаточному числу главной пары редуктора заднего моста.

ШРУСы на Chevrolet Niva: какие элементы бывают

Равномерная передача крутящего момента на ведущих (в случае с Нивой Шевроле, передних) колесах обеспечивает маневренность и плавность хода. Надежность на дороге – основа безопасности, поэтому состоянию всех узлов нужно уделять максимум внимания.

По конструктивным особенностям детали выделяют:

Стоит учитывать, что колесо будет поворачиваться плавно и быстро, если все элементы в узле исправны. В конструкции Нивы Шевроле существуют особенности, которые не позволяют осуществить передачу вращения колесу, используя шрус в единственном экземпляре. Именно по этой причине в переднем приводе этих деталей всегда устанавливается две.

Также нужно учитывать, что детали испытывают разные по интенсивности нагрузки. Быстрее выходит из строя та, которая находится у коробки передач, так как давление на деталь выше. Визуально отличить элемент не сложно – внутренний шарнир по габаритам больше, чем наружный. Задача второго элемента в паре – передавать вращение непосредственно на колесо. Небольшие размеры объясняются размеры ограниченностью свободного пространства в районе ведущего колеса.

Ремонтировать изношенный узел бессмысленно, поэтому всегда выполняется замена наружного шруса Нива Шевроле. Замена повреждённой «гранаты» — операция трудоёмкая. Потребуются набор гаечных ключей, съёмники, а также опыт выполнения слесарных работ.

Наружный ШРУС

Замена повреждённого узла производится на снятой с автомобиля полуоси с «гранатами». Кузов приподнимают автомобильным домкратом, устанавливают надёжную подставку под машину, противооткатные башмаки. Это позволяет уберечь ремонтника от возможных травм. Перед подъёмом кузова машины следует отпустить гайку ступицы. Понадобятся головка, удлинитель для ключа. Далее нужно снять колесо, открутить нижнее крепление переднего амортизатора. Отвести его в сторону и закрепить подручными средствами. Также отворачивают болты на шаровой опоре.

Потом полностью удаляют гайку на ступице и, потянув на себя, вынимают «гранату».

Освобождают крепёжный хомут пыльника, отодвигают его как можно далее на полуоси. Молотком с надставкой ударяют по корпусу «гранаты» до её снятия с полуоси. Перед установкой новой детали обязательно меняют стопорное кольцо на полуоси, так как оно одноразовое. Установка шарнира производится в обратном порядке.

Внутренний ШРУС

Этот неисправный узел на Нива Шевроле можно заменить только после полного снятия полуоси с шарнирами равных угловых скоростей. Освобождают «ухо» и лыжи, что позволит прокручивать мост при снятии полуоси. Для удобства работы демонтированную полуось с «гранатами» стоит зажать в тисках. Замена внутреннего ШРУСа Нива Шевроле происходит так:

Снимают хомуты крепления защитных пыльников, сдвигают их как можно дальше.
Используют молоток и надставку для снятия повреждённой «гранаты». Нескольких ударов достаточно, чтобы демонтировать неисправную деталь.
Перед установкой нового шарнира тщательно очищают шлицы и устанавливают новое стопорное кольцо, так как оно одноразовое.
На ось ставят новый ШРУС, дополнительно наполняют защитный чехол смазкой, зажимают пыльник хомутом.

Полуось с новыми гранатами собирают и монтируют в обратном порядке. Процесс полностью представлен на видео:

Продлить срок службы шарниров равных угловых скоростей удастся, если следить за состоянием защитных чехлов на «гранатах», избегать плохих дорог и использовать только качественные запасные части.

Задний редуктор Нивы Шевроле

Передача привода на задние колеса для автомобиля Шевроле Нива необходима, так как машина считается полноприводной. Усилие снимается с вторичного вала коробки передач и посредством карданного вала передается на ведущую шестерню главной передачи редуктора. Если бы ведомая шестерня жестко соединялась с полуосями, то при прохождении поворотов возникали бы проблемы. Учитывая колейность автомобиля, нетрудно догадаться, что траектория колес представляет собой дуги окружностей разного радиуса. Это означает, что колеса при повороте вращаются с разными скоростями. Отсюда вытекает невозможность использования единой оси. Обеспечить подвижность полуосей друг относительно друга может дифференциал.

В таком режиме крутящий момент равномерно передается сразу на оба колеса. Становится понятно, что с заблокированным дифференциалом можно лишь преодолевать препятствия с ограниченной скоростью. Для езды по трассе необходимо блокировку отключить во избежание ускоренного износа деталей редуктора.

Communities › Chevrolet Niva › Blog › Передний редуктор шеви-нива–сборка и регулировка

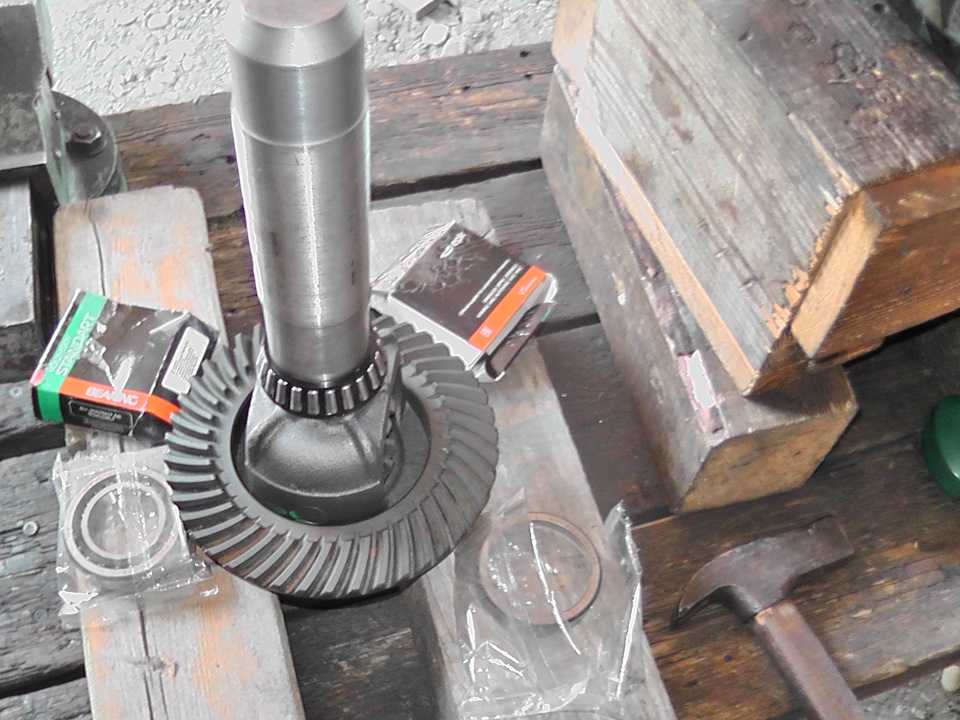

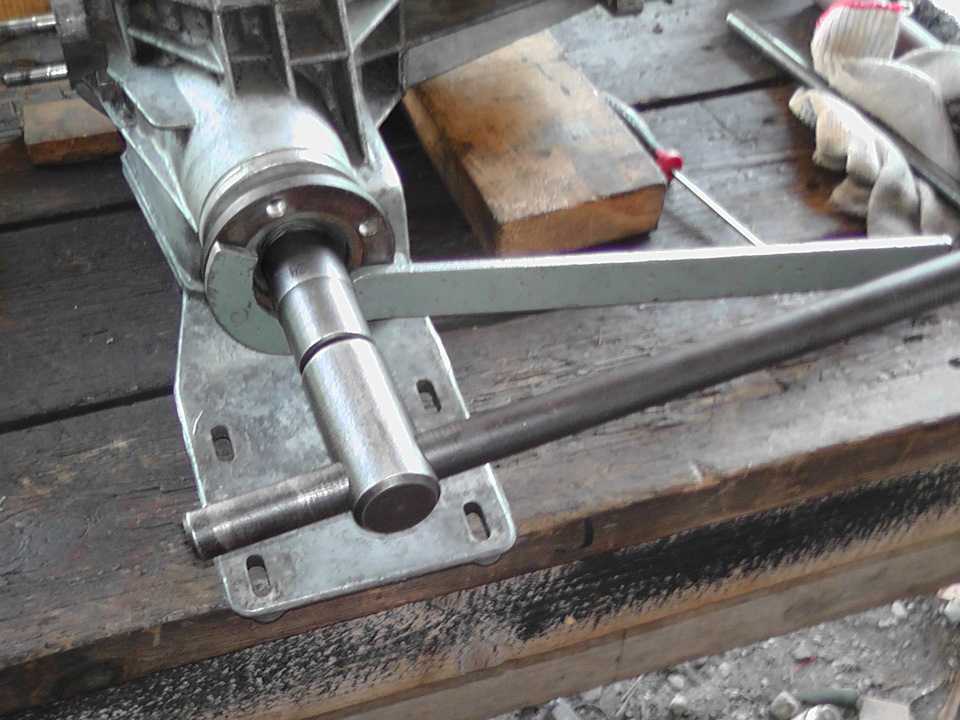

…Итак, собираем предний редуктор.Запрессовали наружные кольца подшипников в картер-теперь замеряем базу картера.Ставим подшипники ВПЗ с металлическими сепараторами.

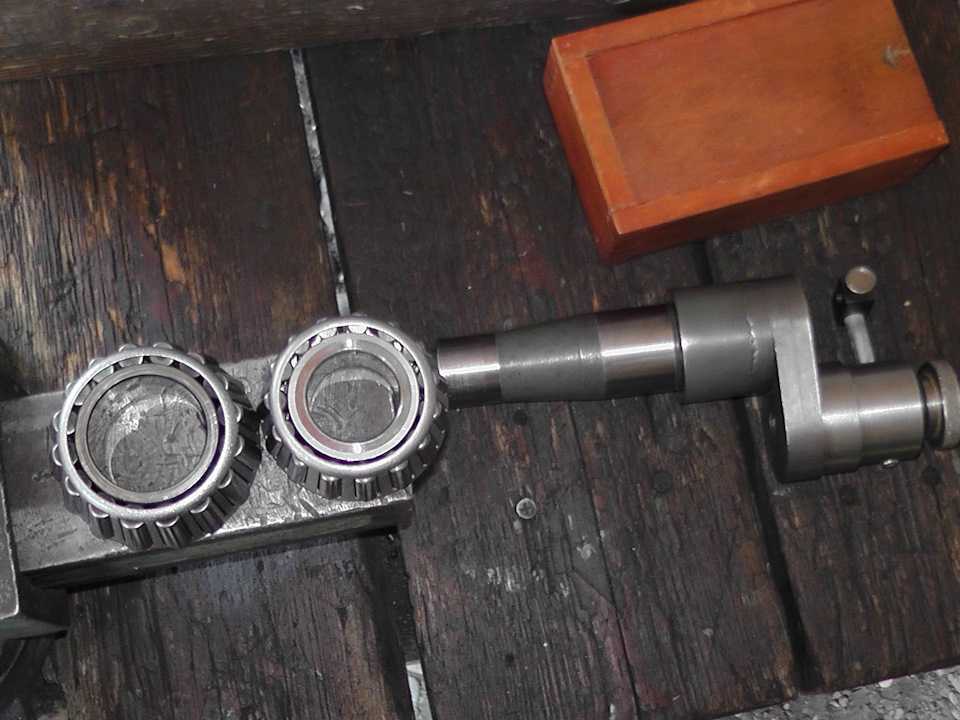

Подобрали регулировочное кольцо нужной толщины, запрессовали подшипник на ведущую шестерню, надели распорную втулку-все в картер, передний подшипник на хвостовик, маслоотражетельную шайбу, запрессовываем сальник

сальник на месте, теперь фланец, шайбу, и затягиваем гайку фланца-устанавливаем преднатяг подшипников ведущей шестерни, проверяем…

готово. главная пара у нас 2101,10/43, 4,3 была найдена у запасливого дедушки(Царствие ему Небесное)-в советское время люди запчастями впрок запасались.

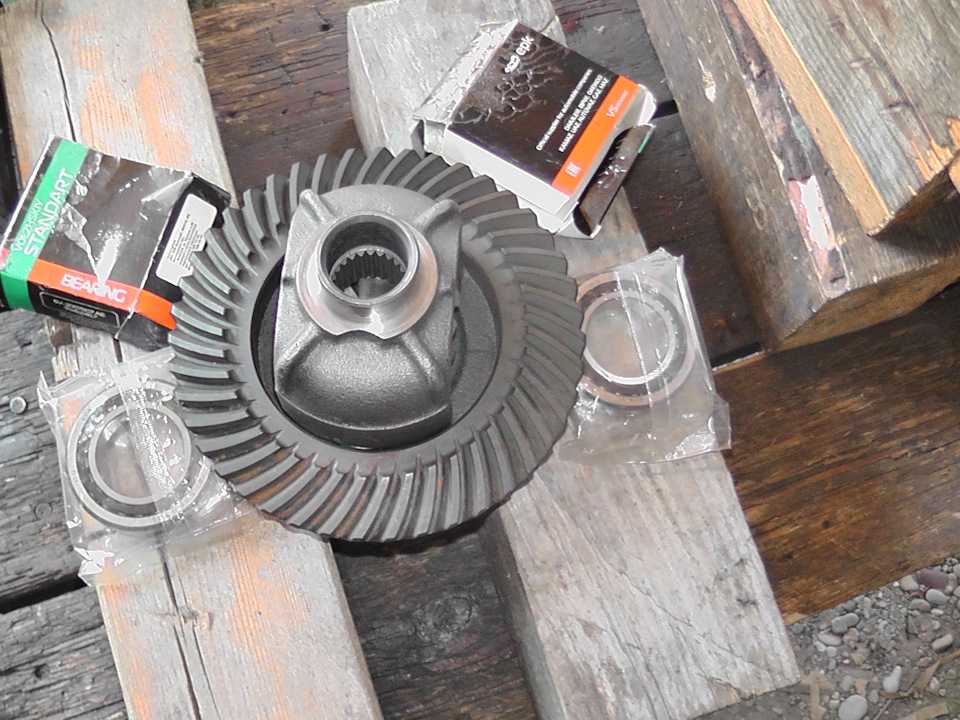

собрали дифференциал-все сателлиты, шестерни полуосей, ось сателлитов-все новое, новые же и подшипники

напрессовываем подшипники дифференциала

Если нет оправки-можно воспользоваться старой распорной втулкой.

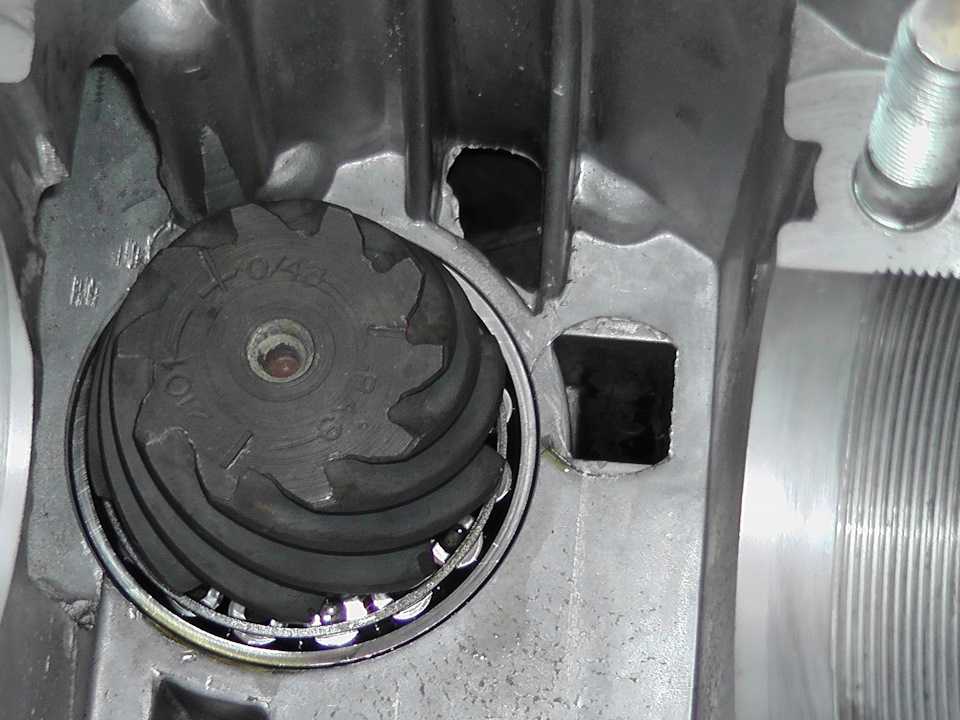

Осталось установить дифференциал и отрегулировать редуктор.Из своего субъективного опыта выработал следующий алгоритм действий.Сначала беру гайки бугелей о закручиваю их без крышек до конца резьбы на посадочных местах подшипников картера

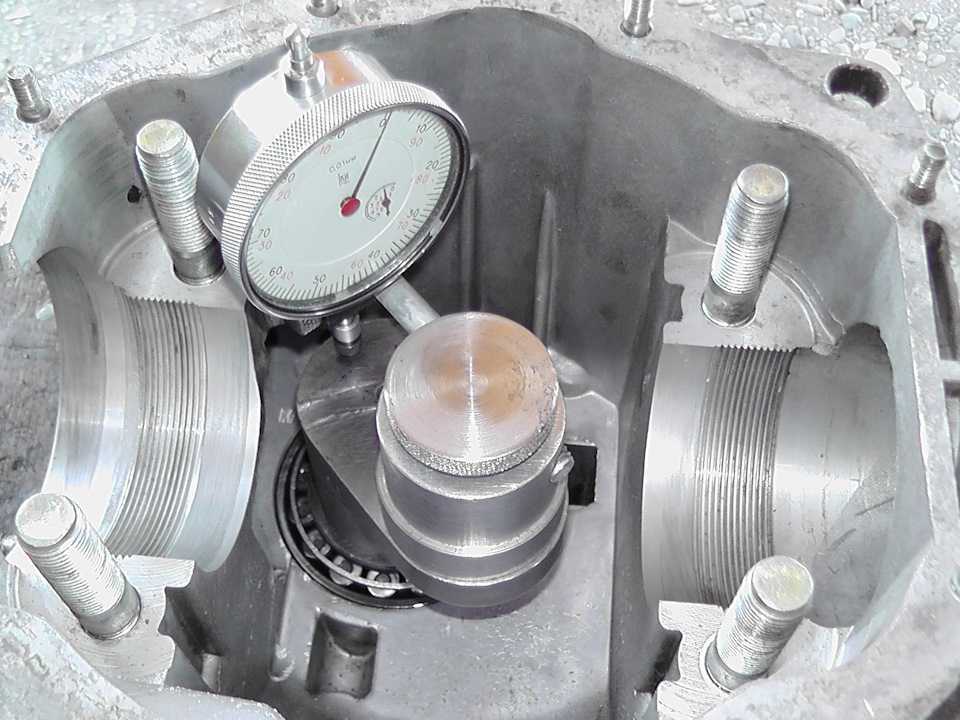

Затем равномерно откручиваю до того момента чтобы можно было вставить дифференциал

Всталяю дифференциал и от руки подкручиваю гайки-одну ослабляю, другую закручиваю-чтобы установить приблизительно нужный зазор в зацеплении ведущей и ведомой шестерни.После этого надеваю крышки подшипников диффа и закручиваю пока не сильно.Беру спецключ и проверяю как крутятся регулировочные гайки, нормально ли они по резьбе вращаются

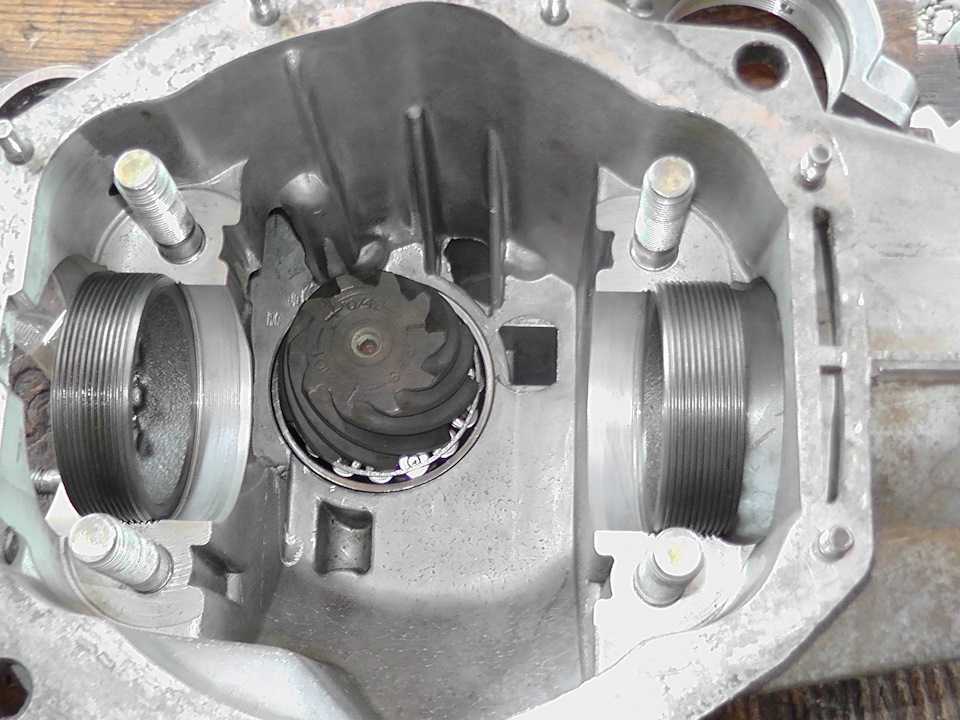

Теперь переходим к регулировке редуктора-устанавливаем зазор в зацеплении главной пары и преднатяг подшипников дифференциала.В отличие от заднего, на переднем редукторе расхождение крышек должно быть в пределах 0,08-0,11 мм.

Ну, все, готово, редуктор собран и отрегулирован.Задний, конечно, проще собирать…

Регулировка

Отрегулировать ведущую шестерню не удастся без динамометрического ключа и оправки А.70184. Также понадобится:

уровень;
штангенциркуль;
плоские щупы для измерения зазоров;
регулировочные кольца с шагом 0,05 мм;
идеально ровный металлический пруток.

Регулировка ведущей шестерни выполняется так:

Горизонтально выставить привалочную плоскость картера (понадобится уровень);
Установить на постель подшипников металлический пруток.
Подкладывая регулировочные кольца, измерить расстояние от прутка до оправки.
Поставить регулировочное кольцо. Его толщина рассчитывается как разница между реальным зазором и значением отклонения, указанным на новой шестерне.
Установить вал и сопутствующие детали на место, закрепить фланец ведущей шестерни.
Динамометрическим ключом затянуть гайку с усилием 12 кгс.
Динамометром проверить момент, при котором вал ведущей шестерни начнет проворачиваться. Если это значение не соответствует показателям от 7,6 до 9,5 кгс, гайку нужно подтянуть.

Важно: момент затяжки не должен превышать 26 кгс. Если его недостаточно, необходимо заменить распорную втулку

Регулировка зазора между деталями главной пары выполняется в несколько этапов:

Завернуть гайку, расположенную со стороны ведомой шестерни, чтобы полностью устранить зазор.
Используя штангенциркуль, замерить расстояние между обеими крышками.
Затянуть вторую гайку.
Проверить расстояние между двумя крышками. Оно должно вырасти на 0,1 мм.
Вращая первую гайку, добиться зазора между шестернями в пределах 0,08-0,13.

Разборка и сборка редуктора переднего моста Chevrolet Niva

Инструменты:

Гаечный ключ накидной прямой 10 мм
Гаечный ключ накидной прямой 17 мм
Керн
Молоток малый
Бородок
Вороток под торцевую насадку
Удлинитель для торцового воротка
Насадка на вороток 10 мм
Насадка на вороток 17 мм
Насадка на вороток 19 мм
Съемник подшипников
Выколотка из мягкого металла
Приспособление из старой ведущей шестерни
Уровень
Щуп плоский
Динамометрический ключ
Монтажная лопатка
Динамометр
Плоскогубцы
Штангенциркуль
Тиски

Детали и расходники:

Прочная нитка
Подшипники дифференциала
Шестерни полуосей
Ведомая шестерня
Вал ведущей шестерни
Конический подшипник вала ведущей шестерни
Распорная втулка
Манжета
Гайка фланца
Керосин
Ветошь
Регулировочное кольцо
Прокладка передней крышки к картеру редуктора.
Прокладка нижней крышки картера редуктора переднего моста.

Примечание:

Перед разборкой очищаем редуктор от грязи, не допуская ее попадания внутрь редуктора.

1. Накидным ключом «на 10» отворачиваем восемь гаек крепления передней крышки к картеру редуктора.

2. Снимаем крышку.

3. Снимаем прокладку.

4. Головкой «на 10» отворачиваем болт крепления стопорной пластины левой крышки подшипника коробки дифференциала и снимаем пластину.

5. Аналогично снимаем стопорную пластину правой крышки.

6. Головкой «на 19» отворачиваем четыре гайки крепления крышек подшипников коробки дифференциала.

7. Снимаем со шпилек шайбы.

8. Поддев отверткой.

9. Снимаем крышку левого подшипника коробки дифференциала.

10. Потянув за болт, снимаем крышку.

11. Вынимаем регулировочные гайки.

12. Снимаем коробку дифференциала в сборе с ведомой шестерней главной передачи.

13. Снятие ведомой шестерни и разборка дифференциала редуктора переднего моста аналогичны соответствующим работам, описаных здесь. Извлекаем из гнезда картера редуктора сальник ведущей шестерни главной передачи, как описано здесь.

14. Снимаем с хвостовика ведущей шестерни маслоотражатель.

15. Вынимаем внутреннее кольцо заднего подшипника ведущей шестерни с сепаратором и роликами.

16. Вынимаем ведущую шестерню с внутренним кольцом, сепаратором, распорной втулкой и роликами переднего подшипника.

17. Вынимаем кольцо.

18. Аналогично демонтируем наружное кольцо заднего подшипника. При подтекании масла из-под нижней крышки картера редуктора переднего моста.

19. Ключом «на 13» отворачиваем восемь болтов ее крепления.

20. Снимаем крышку.

21. Соединение уплотнено герметиком. Проверку технического состояния деталей см. в разделе «Разборка и сборка редуктора заднего моста». Кроме того, проверяем состояние шариковых подшипников корпусов внутренних шарниров приводов. Подшипники не должны иметь повреждений на беговых дорожках колец, на сепараторах и шариках, а также трещин и сколов на кольцах. Радиальный зазор подшипников не должен превышать 0,05 мм. На посадочных местах картера редуктора не должно быть трещин и следов износа. Изношенные и поврежденные детали заменяем новыми.

22. Новые наружные кольца подшипников ведущей шестерни, запрессовываем отрезком трубы или инструментальной головкой подходящего размера.

23. Сборка и регулировка редуктора переднего моста аналогичны операциям, описанным здесь. При установке новой пары шестерен главной передачи необходимо убедиться, что их передаточное число (маркировка на шестернях — 2106) равно передаточному числу главной пары редуктора заднего моста.

Примечания:

Для установки предварительного натяга подшипников коробки дифференциала последовательно и равномерно затягиваем обе регулировочные гайки подшипников так чтобы расстояния между крышками увеличилось на 0,08-0,11 мм. Очищаем привалочные поверхности крышек и картера редуктора от остатков герметика и масла. Уплотнительную прокладку передней крышки картера редуктора заменяем новой. Нижнюю крышку картера редуктора устанавливаем на герметик.

В статье не хватает:

Фото инструмента
Фото деталей и расходников
Качественных фото ремонта

Chevrolet Niva Переборка переднего редуктора — DRIVE2

НИВА. Отключаемый передний мост. 2я часть…..ответ на коменты….

Выведите корпуса внутренних шарниров приводов передних колес из зацепления с шестернями полуосей редуктора переднего моста см. Установка редуктора переднего моста Нива Шевроле и снятые детали выполняется в порядке, обратном снятию, после чего передний редуктор шевроле нива масло в редуктор.

Поэтому в случае необходимости ремонта редуктора воспользуйтесь услугами специализированной мастерской. Однако разборка, регулировка и сборка редуктора требуют использования специального оборудования и предполагают наличие навыков у исполнителя.

Первым делом снимаем передний редуктор шевроле нива автомобиля или другого, передние колеса Берм емкость и туда сливаем отработанное передний редуктор шевроле нива с переднего моста редуктора После чего от переднего моста редуктора отсоединяем передний вал карданный Отворачиваем гайку, и вынимаем болты крепления У переднего колеса снимаем привод У перечной передней подвески отворачиваем несколько гаек которые крепят крышку внутренних шарниров левого привода Поворотный кулак разворачиваем, так чтобы потянул привод за собой Провода от редуктора отсоединяем После чего производим замену масла Когда процедура по замене завершена все устанавливаем в обратном порядке Для экономии топливапо твердым и сухим дорогам, на Нива Шевроле, можно отключать передний мост. Для установки предварительного натяга подшипников коробки дифференциала последовательно и равномерно затягиваем обе регулировочные гайки подшипников так чтобы расстояния между крышками увеличилось на 0,11 мм. Сборка и регулировка редуктора переднего моста аналогичны операциям, описанным .

Снимаем коробку дифференциала в сборе с ведомой шестерней главной передачи. Снятие ведомой шестерни и разборка дифференциала редуктора переднего моста аналогичны соответствующим работам, описаных здесь.

Извлекаем из гнезда картера редуктора сальник ведущей шестерни главной передачи, как описано здесь. Снимаем с хвостовика ведущей шестерни маслоотражатель.

Вынимаем внутреннее кольцо заднего подшипника ведущей шестерни с сепаратором и роликами.

Вынимаем ведущую шестерню с внутренним кольцом, сепаратором, распорной втулкой и роликами переднего подшипника. Аналогично демонтируем наружное кольцо заднего подшипника.

Замена масла в переднем мосту Нива Шевроле

При подтекании масла из-под нижней крышки картера редуктора переднего моста. Проверку технического состояния деталей см.

Кроме того, проверяем состояние шариковых подшипников корпусов внутренних шарниров приводов. Подшипники не должны иметь повреждений на беговых дорожках колец, на сепараторах и шариках, а также трещин и сколов на кольцах.

Шевролет Нива Лювт в переднем мосту

Радиальный зазор подшипников не должен превышать 0,05 мм. На посадочных местах картера редуктора не должно быть трещин и следов износа.

Изношенные и поврежденные детали заменяем новыми. Картер редуктора переднего моста литой, спереди и снизу закрыт крышками.

Устройство

Детали агрегата находятся в прочном металлическом корпусе, защищающем механизм от повреждений. Для смазки вращающихся частей используется трансмиссионное масло.

Усилие карданного вала, прикрученного к фланцу на хвостовике узла, передается ведущей шестерне. Далее, через сателлиты, крутящий момент распределяется между шестернями полуосей (левой и правой).

Также механизм редуктора включает подшипники, гайки, прокладки, регулировочные кольца. Для заливки масла и удаления отработки в корпус предусмотрены пробки. Ведущая шестерня, как и полуоси, оснащена сальниками, которые предотвращают утечку трансмиссионки во время движения машины. На рисунке подробно представлено устройство редуктора:

Совет, как снимать приводы без демонтажа переднего редуктора нива

Для демонтажа приводов необходимо открутить крепления редуктора (при этом под него подставляется какой-нибудь упор).
Затем освобождаются поворотные кулаки колес. Для этого достаточно открутить крепление амортизатора от нижнего рычага и нижнюю шаровую опору.
Для снятия нагрузки, поддомкрачиваем нижний рычаг подвески.
Откручиваем гайку ступицы , снимаем центрирующее кольцо. Гайка сильно затянута, поэтому используем удлинитель ключа (например, металлическую трубу).
Отводим поворотный кулак в сторону. После этого привод может свободно перемещаться.
Для обеспечения свободного хода привода при снятии, редуктор необходимо немного сдвинуть назад.
Снимаем привод, остерегаясь повреждения пыльников. Если пыльник порван – его необходимо заменить.
Процедура снятия правого и левого приводов ШРУС аналогична.

Перед демонтажем необходимо механическим способом удалить грязь с внутренней стороны поворотных кулаков и с днища автомобиля над зоной проведения работ. Оптимальный вариант – произвести мойку днища аппаратом высокого давления за сутки до проведения работ.

Как поменять?

При серьезных поломках механизма имеет смысл заменить его на новый. Для этого вам понадобится новый редуктор и небольшой комплект инструментов:

баллонный ключ;
домкрат (если работа выполняется на смотровой яме);
зубило:
молоток;
шестигранный ключ на 12;
накидные или рожковые ключи на 13, 17 и 27;
шприц для заливки трансмиссионного масла;
емкость для отработки.

Порядок работы

Подставить под редуктор емкость для отработки.
Открутить сливную, затем заливную пробки.
Дождаться, пока вся трансмиссионка вытечет из редуктора.
Открутить и снять передние колеса.
Открутить карданный вал от фланца на хвостовике.
Отстыковать и вывесить кардан.
Открутить крепление правой крышки от поперечины подвески.
Отвернуть гайки крепления и отстыковать амортизаторы от передних рычагов.
Раскрутить резьбовые соединения, удерживающие крышки подшипников приводов колес.
Открутить гайки крепления скоб, удерживающих редуктор.
Отвернуть гайку, удерживающую крепление левой крышки редуктора к поперечине.
Снять ступичные колпачок и открутить гайку ступицы правого колеса.
Демонтировать центрирующую втулку.
Сжать пружину подвески и отвернуть крепления шаровых опор.
Отвести поворотный кулак в сторону.
Отсоединить приемную трубу от выпускного коллектора.
Отвести редуктор назад.
Снять привод правого колеса.
Демонтировать редуктор с машины

Для установке нового узла на место необходимо выполнить операции в обратном порядке.
