Устройство и принцип работы

Топливная система Chevrolet Niva состоит из нескольких элементов, к числу которых относятся и топливопроводы различного устройства и назначения:

металлическая трубка подачи бензина к топливной рампе;
стальная трубка отвода бензина от рампы;
гибкие шланги высокого давления, соединенные с топливным фильтром;
стальные трубопроводы, идущие от бензобака и расположенные под днищем автомобиля.

Стальные трубопроводы отходят от топливного бака и отвечают за подачу и отвод бензина. Труба подачи бензина соединяется с топливным фильтром посредством гибкого прорезиненного или нейлонового шланга. Бензин, проходит через топливный фильтр, очищающий бензин от посторонних примесей. С другой стороны фильтра отходит еще один прорезиненный шланг, соединяющийся с трубопроводом подачи топлива в рампу.

В том случае, если в рампу попадает избыток бензина, он отводится от нее посредством стальной трубы отвода топлива. Ее конец соединен с гибким шлангом, который ведет к топливопроводу возврата бензина обратно в бензобак. Таким путем излишки бензина, неиспользованные двигателем, возвращаются в бензобак.

Два типа регуляторов давления топлива

На автомобилях «Шевроле-Нива» до 2009 года выпуска РДТ устанавливался на топливной рампе. К корпусу РДТ подходили напорный топливопровод от бензонасоса. Излишки горючего возвращались в бензобак по сливному трубопроводу, в просторечии «обратке». Также к отдельному патрубку корпуса подходила трубка подачи разрежения от впускного коллектора.

Автомобили, выпущенные после 2009 года, оснащены топливным модулем, в котором установлены фильтр грубой очистки топлива, турбинный электробензонасос с реле управления, датчик уровня топлива и регулятор давления топлива. Таким образом, современный РДТ превратился в обычный переливной клапан, что упростило его конструкцию и повысило надежность системы питания в целом. Функцию определения требуемого моментного количества топлива взял на себя блок ЭУД, суммируя показания датчиков положения дроссельной заслонки и массового расхода воздуха и управляя форсунками. В электронной части ЭУД произошел переход от процессора (контроллера) типа «7.0» к «7.9.7».

Важно! Контроллеры «7.0» и «7.9.7» не взаимозаменяемы. Неисправности РДТ обычно вызваны тем, что пружина, воздействующая на клапан, «проседает», её усилие в результате длительных переменных нагрузок постепенно уменьшается

Клапан уже не так плотно прилегает к седлу, в итоге значительная доля горючего поступает в «обратку», давление в рампе снижается даже при короткой остановке двигателя. При нажатии на педаль управления дроссельной заслонкой двигателю не хватает топлива, что вызывает «провалы» вместо повышения оборотов, особенно при ускорениях и на переходных режимах

Неисправности РДТ обычно вызваны тем, что пружина, воздействующая на клапан, «проседает», её усилие в результате длительных переменных нагрузок постепенно уменьшается. Клапан уже не так плотно прилегает к седлу, в итоге значительная доля горючего поступает в «обратку», давление в рампе снижается даже при короткой остановке двигателя. При нажатии на педаль управления дроссельной заслонкой двигателю не хватает топлива, что вызывает «провалы» вместо повышения оборотов, особенно при ускорениях и на переходных режимах.

Про неисправности

Характерные признаки неисправного РДТ:

Неустойчивая работа двигателя на холостом ходу, двигатель запускается с трудом и первые минуты после запуска «троит»;
Из-за поступающей в цилиндры неравномерно обогащаемой бензовоздушной смеси, «плавает» число оборотов коленвала на холостом ходу;
Двигатель «не тянет» и «тупит», то есть не развивает былой мощности и утрачивает приемистость;
При движении чувствуются рывки и подергивания, замедленные реакции на нажатие педали управления дроссельной заслонкой;
Возрастает расход топлива, повышается содержание СО и СН в выхлопных газах.

Самостоятельная диагностика

Необходимо отметить, что большинство признаков неисправности РДТ совпадают или очень похожи на проблемы с электробензонасосом или форсунками.

При расположении регулятора в топливной рампе, для его проверки следует:

Отвернуть с торца рампы пробку контрольного клапана, в котором расположен обычный золотник, как в колесах автомобиля. Во внутренней резьбе пробки расположено уплотнительное кольцо, состояние которого тоже нужно проверить и при необходимости заменить кольцо или пробку в сборе;

Пользуясь металлическим колпачком от «пипки» колеса, вывернуть золотник из контрольного клапана и навернуть на клапан шланг обычного компрессометра, предварительно открутив переходник со свечной резьбой;
Запустить двигатель на холостых оборотах и по компрессометру определить давление в топливной рампе. При исправном бензонасосе прибор покажет 2,8…3,0 кг/см2. Если при этом пассатижами (аккуратно!) пережать шланг «обратки», давление должно возрасти до 5,0…6,0 кг/см2.
Заглушить двигатель. Наблюдая за показаниями компрессометра, убедиться , что остаточное давление в рампе сохраняется в пределах 2,8 …3,0 достаточно длительное время, хотя бы 10-15 минут.
Если всё так, ваш регулятор давления топлива и бензонасос исправны. Если при пережиме «обратки» давление в рампе не поднималось или поднялось незначительно – неисправен бензонасос

Если давление в рампе быстро снижается – неисправен РДТ.
Снять компрессометр, ввернуть золотник, навернуть и осторожно затянуть пробку контрольного клапана.

Снятие форсунок нива 21214

Нива ВАЗ–21214. Агрегат центрального впрыска

Нива ВАЗ–21214. Снятие и установка агрегата центрального впрыска

Снятие оригинальных деталей с левой передней стороны двигателя

1 – подогреватель впускной трубы; 2 – впускная труба;

9.1.6.2. Разборка и сборка агрегата центрального впрыска

Снятие оригинальных деталей с левой передней стороны двигателя

1 – винт заводской регулировки холостого хода; 2 – крышка регулятора давления топлива; 3 – пружина регулятора; 4 – диафрагма регулятора; 5 – прокладка воздушного фильтра; 6 – форсунка;

7 – держатель форсунки; 8 – штуцер подвода топлива; 9 – штуцер отвода топлива; 10 – датчик положения дроссельной заслонки; 11 – ось дроссельной заслонки; 12 – прокладка патрубков; 13 – корпус патрубков отбора разрежения; 14 – регулятор холостого хода

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выверните винты крепления и снимите датчик 10 положения дроссельной заслонки, форсунку 6, регулятор давления топлива, корпус 13 патрубков вакуумных шлангов и регулятор 14 холостого хода. 2. Выверните два винта крепления и отсоедините корпус топливоподачи от корпуса дроссельной заслонки. 3

Сборку выполняйте в обратном порядке, обращая внимание на состояние уплотнительных прокладок. При установке датчика положения дроссельной заслонки обращайте внимание на совпадение лысок оси дроссельной заслонки с приводом датчика

9.1.6.3. Проверка и ремонт агрегата центрального впрыска

1. Форсунка является неразборной

При снятии форсунки соблюдайте осторожность, не допуская повреждения разъема электропроводов и распылительной насадки

Предупреждение Запрещается очищать и промывать форсунку бензином или другими моющими средствами.

2. Уплотнительные прокладки форсунки замените новыми. При наличии отложений на фильтрах форсунки (большого диаметра – фильтр продувки, малого диаметра – фильтр впуска) продуйте их сжатым воздухом и промойте топливный бак и топливопроводы. 3. При установке форсунки на резьбу винта крепления держателя нанесите герметик. Регулятор давления топлива 4

Пружина под крышкой регулятора находится в сжатом состоянии, поэтому при вывертывании винтов крепления крышки соблюдайте осторожность. 5

После снятия регулятора проверьте состояние гнезда клапана, при необходимости используйте увеличительное стекло. Гнездо не должно иметь выкрашиваний, вмятин и неровностей поверхности. При наличии любого из этих дефектов замените целиком корпус топливоподачи агрегата центрального впрыска. 6. Диафрагму клапана после каждой разборки рекомендуется заменять новой. На резьбу винтов крепления крышки регулятора при сборке наносите герметик.

Предупреждение При установке регулятора давления топлива не допускайте перекосов диафрагмы.

Корпус топливоподачи агрегата центрального впрыска

Симптомы неисправности элемента

Горит «Check» на приборной панели

Чек может загореться по разным причинам, одной из которых может быть неисправность РДТ. Для более точного выявления поломки рекомендуется использовать диагностическое оборудование, в простонародье – «автосканер»

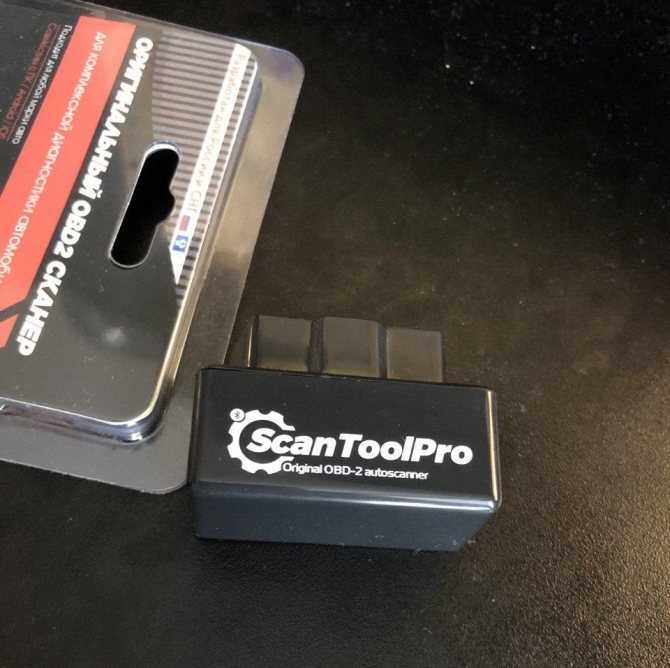

На рынке очень большое количество подобных устройств, мы же рекомендуем обратить внимание на сканер корейского производства Scan Tool Pro Black Edition

Данный сканер находится в бюджетном сегменте, но в то же время способен диагностировать не только двигатель, но и другие узлы автомобиля (srs, abs, esp, подушки, трансмиссию и т.д.). После диагностики с его помощью на неисправность с РДТ укажет код ошибки P0089. Однако данная ошибка также может возникнуть при засорении топливной сетки, фильтра или топливопроводов. Поэтому их тоже следует осмотреть, после чего приступить к детальному осмотру РДТ.

Два вида поломки РДТ

В процессе эксплуатации машины автолюбитель может столкнуться с двумя видами поломки РДТ:

Падение давления в рампе ниже допустимого – регулятор направляет большую часть топлива по обратной линии в бензобак.
Рост напора до максимума – элемент не пропускает горючее в обратку.

Отследить признаки первой неисправности довольно просто – силовому агрегату катастрофически не хватает топлива для нормальной работы на всех режимах. Симптомы проявляются следующим образом:

холодный пуск затруднен, двигатель работает крайне нестабильно, пока не прогреется;
«провалы» в процессе разгона и рывки при движении в гору;
автомобиль часто глохнет на холостом ходу;
расход бензина на 100 км увеличивается.

Повышенный расход топлива объясняется действиями водителя, пытающегося компенсировать недостаток горючей смеси нажатием педали акселератора. Ездить в подобном режиме довольно сложно – лучше не откладывая проверить регулятор давления топлива на работоспособность.

Когда клапан не перепускает излишки горючего в бак, наблюдаются такие последствия:

Из-за слишком высокого напора со стороны рампы форсунки начинают протекать и заливать цилиндры чистым бензином, а не рабочей топливовоздушной смесью.
Мотор плохо , выбрасывает черный дым из выхлопной, иногда слышатся хлопки в выпускном коллекторе. Причина – вспышки несгоревшего топлива.
Заметно увеличивается расход.
На стыках топливных патрубков могут наблюдаться протечки, ощущается резкий бензиновый запах.

Практический опыт показывает, что недостаток топливной смеси проявляется чаще, нежели переизбыток. То есть, наиболее распространенная неполадка РДТ – слив бензина в обратный патрубок и бак.

Инжектор

В Шеви Нива за регулировку и подачу топлива в камеру сгорания отвечает форсунка, работой которой «заведует» электронная система управления двигателем. Из-за низкого качества топлива, несвоевременной замены фильтров инжекторы засоряются – нарушается распыл бензина и падает производительность форсунок. Это чревато дисбалансом в работе мотора, повышенным расходом, падением приемистости силового агрегата. А все потому, что тяжелые фракции бензина оседают на внутренних поверхностях и закоксовываются. Из-за нагара, загрязнений полностью нарушается функционирование форсунок. Избавиться от проблем помогает промывка инжектора RVS-Master Ic. Этот состав оказывает комплексное воздействие на инжектор, топливный насос, двигатель:

Абразивные частицы повреждают металлические элементы насоса, что провоцирует коррозию. RVS-Master очищает рабочие поверхности, а затем образует на них защитный слой металлокерамики.
Внутренние поверхности форсунок очищаются от нагара и других продуктов распада топлива. Это же происходит с топливным трактом.
Состав частично попадает и в камеру сгорания, где способствует восстановлению верхней кромки.

Ремонт и замена топливного насоса. Chevrolet Niva

Устанавливает в топливный бак — жидкость отводит тепло и заглушает характерный звук. Чтобы его заменить, действуем указанной ниже инструкции.

Шаг 1 Убираем давление, используя предохранитель. Кроме управления частотой вращения коленчатого вала на холостом ходу контроллер управляет регулятором, снижая токсичность отработавших газов: Это способствует снижению выбросов углеводородов и окиси углерода.

Регулятор холостого хода неразборный и при выходе из строя подлежит замене. Пройдя дроссельный узел, воздух поступает во впускной трубопровод, состоящий из двух частей — ресивера и впускной трубы, по отдельным четырем каналам которой воздух подводится к впускным каналам головки блока цилиндров.

Снятие привода дроссельной заслонки и замена троса Снимаем экран двигателя. Выводим резиновую муфту оболочки троса из прорези кронштейна. Поддев отверткой пружинный фиксатор троса в секторе снимаем фиксатор.

Повернув против часовой стрелки сектор привода дроссельной заслонки Шевроле Нива, выводим из него наконечник троса. Отсоединяем пластмассовый держатель оболочки троса от кронштейна.

Аналогично отсоединяем еще два держателя. В моторном отсеке вынимаем наконечник оболочки троса из резиновой втулки щитка передка.

Поддев отверткой резиновую втулку, вынимаем ее из щитка передка. Вынимаем трос привода дроссельной заслонки. Устанавливаем трос привода дроссельной заслонки в обратной последовательности. При сборке регулируем привод так, чтобы при отпущенной или нажатой до упора педали заслонка, соответственно, была полностью закрыта или полностью открыта.

Для регулировки привода вынимаем муфту оболочки троса из отверстия кронштейна и снимаем запорную скобу. Регулировку проводим, выбирая положение резиновой муфты на наконечнике оболочки троса.

Зачем нужен регулирующий клапан?

Система топливоподачи большинства легковых автомобилей предусматривает непрерывную работу электробензонасоса. Он постоянно нагнетает бензин в топливную магистраль и рампу, поднимая давление до максимума (5–7 Бар в зависимости от марки авто). Но такая производительность нужна только при повышенной нагрузке на двигатель, когда он развивает большие обороты и потребляет много горючей смеси. В обычном режиме достаточно напора топлива на форсунках 3–3,5 Бар.

Мембранный клапан давления топлива, устанавливаемый в систему питания мотора после бензонасоса, выполняет 3 основных функции:

Ограничивает напор горючего в магистрали при невысоких нагрузках на двигатель, сбрасывая излишки обратно в бак по отдельной трубке.
Когда потребление бензина силовым агрегатом возрастает, обратка частично либо полностью перекрывается регулятором. Таким способом клапан поддерживает минимальное давление, необходимое для нормальной работы мотора.
Поддержание давления в течение длительного времени после остановки силового агрегата.

Без РДТ насос бы «продавливал» запорные механизмы форсунок и бензин протекал внутрь цилиндров бесконтрольно. Вдобавок регулятор предохраняет магистраль от протечек на соединениях, которые неизбежно появятся от воздействия сильного напора.

Как снизить давление в системе питания двигателя?

Способ № 1

Открутите гайку, закрепляющую крышку блока управления мотором, — она находится внутри салона.
Снимите крышку.
Извлеките предохранитель электрического бензинового насоса.
Включите мотор, он должен поработать, пока не выработается все горючее, которое находится в топливном проводе. Когда это произойдет, мотор сам заглохнет.
Установите предохранитель на свое место.

Способ № 2

Снизить давление можно при помощи контрольного клапана, который находится сзади топливной рампы, он закрыт колпачком (обычно из пластмассы). По своей конструкции клапан похож на золотник колеса.Открутите колпачок и слейте избытки горючего с помощью простого нажатия на золотник.

Рассоединение топливных проводов возможно лишь после этой процедуры. Будьте предельно аккуратны! Бензин будет выходить под давлением.

Конструкционные особенности двигателя 8 клапанов

Конструкционно этот мотор довольно архаичен и недалеко ушел от двигателя ВАЗ 21213, разработанного еще в восьмидесятые. Четырехцилиндровый чугунный блок цилиндров накрыт восьмиклапанной головкой с одним распредвалом. Впрыск распределенный, система охлаждения жидкостная, закрытого типа с принудительной циркуляцией. Смазка осуществляется путем разбрызгивания от вращающихся деталей.

Но есть здесь и вполне актуальные конструкционные решения. Цепной привод ГРМ оснащен гидронатяжителем, из-за этого цепь не требует частой подтяжки, а наличие гидрокомпенсаторов избавляет от необходимости периодической регулировки зазоров клапанов. Правда качество исполнения этих элементов нередко заставляет владельцев устанавливать механический натяжитель и избавляться от гидрокомпенсаторов в пользу регулировочных болтов.

Подробно о конструкции двс рассказано в этом видео про его ремонт.

Данный восьмиклапанный мотор по своим технико-эксплуатационным свойствам мало отличается от классических силовых агрегатов тольяттинской серии с высоким блоком и ему присущи все их проблемы и недостатки. Такие, как постоянный перегрев, повышенная шумность, масложор, периодическое троение и регулярные стуки, разной степени тяжести и последствий.

Аналогичные двигатели других производителей:

Двигатель ВАЗ 2123 Нива Шевроле — стальное сердце с хорошим ресурсом. Автомобиль данной марки получил усовершенствованный двигатель от компании АвтоВАЗ. В нем механизм, состоящий из 4-х цилиндров, расположен вертикально. Силовой агрегат имеет систему контроля впрыска горючей смеси и прошел все европейские тесты, по результатам которых был отнесен к стандарту Euro 2. Новый мотор ВАЗ 2123, в отличие от других модификаций, славится низким уровнем создаваемого шума. Для этого инженерам пришлось применять в конструкции гидронатяжители цепей, а также использовать однорядные цепные устройства. На снижение громкости издаваемого двигателем звука повлияла и интеграция опоры гидравлических клапанов.

Это интересно: Замена масла в коробке передач Chevrolet Lanos 2005 — 2009

Схема кронштейна генератора для ВАЗ 21213 (карбюратор)

Автор чертежа изготовил кронштейн из куска металла 80х80 мм толщиной 4 мм. Верхняя планка регулировки генератора позаимствована от «Волги». Она обрезалась по месту и сверлилось новое крепежное отверстие 8.5 мм.

Шкив коленвала ВАЗ 2110, шкив помпы ГАЗ 3110, ремень 6РК1290. На шкиве помпы установлен штатный вентилятор охлаждения. Расположение генератора сверху слева. Нижняя точка крепления бензонасоса, спереди крепим на штатную шпильку и болт, сверху болт М8 ГБЦ. Нижний длинный болт крепления генератора с гравером и дополнительной контргайкой.

Другой чертеж кронштейна предусматривает ремень размерами 1375 мм. Потребуется доработать болгаркой плоскость на головке в районе болта М8, а также поменять шпильки и болты крепления передней крышки.

Особенности установки крошнтейна на видео:

( 2 оценки, среднее 5 из 5 )

Шеви нива форсунки топлива

Тема статьи — сливная и бессливная рампа, двухфакельная форсунка и регулятор давления топлива. Чуточку теории по форсункам нивы, или почему нива не едет даже на свои «80 сил». Данную мощность взял в кавычки, по причине того, что двигатели с прошивками евро-2, евро-3 еще близки к этим данным. А то, что сейчас выходит с завода с прошивками евро-4 и электронной педалью даже близко не подходит к данной цифре. Пожалуй, данную статью стоит разбить на две части.

1. Форсы для рампы со сливом (обраткой) и регулятором давления топлива (в дальнейшем РДТ). 2. Двухфакельные форсунки для рампы без слива. У каждой форсунки есть характеристика, которая называется статическая производительность. Измеряется эта величина при полностью открытой форсунке в г/мин или в см3/мин при определенном давлении.

В паутине присутствует очень много диссертаций и формул на предмет расчета нужных форсов, под двигатель. Однако мне всегда нравились короткие формулы эмпирического типа для расчетов, чтобы понять «растет или не растет». А более точно уже можно потом и по специальным программам посчитать.

В частности для нас очень будет интересна формула, подбора форсунки по мощности двигателя. Считается она следующим образом.

Статическая производительность/5,25. Конечно коэффиент в знаменателе более сложный, но для черновых расчетов подойдет. Теперь берем 502 форсы, которые стоят на сливной рампе. Данные форсы по Бошевским таблицам имеют статическую производительность 132 кубика.

132/5,253571=25 л.с. Это мощность которую можно снять с одного цилиндра применяя данную форсунку, при загрузке в 90-95% и давлении в рампе 3атмосферы. Для 4 цилиндров: 25*4=100 л.с. Если заменить РДТ и поднять давление в магистрали до 3.8 атмосфер, то показание увеличивается на 12%. 100*1,12=112 л.с. Таким образом, мы видим что реально форсы работают на своем пределе.

То есть, если мы дадим движку больше воздуха, путем большого дросселя или распиленных каналов, то большей мощности мы не получим, пока не поменяем форсунки на более производительные. Риторический вопрос: а почему на нашей машине именно так. Потому что вся электроника и топливная аппаратура в частности, взята с «двенашки», где двигатель имеет объем 1.5 литра и данных форсунок хватает с запасом.

Теперь конкретика.

Сливная рампа (старого образца)

Самый простой и практичный вариант. Замена регулятора давления топлива. Заводской регулятор держит давление в 3 атмосферы. Можно поставить другой РДТ и поднять давление в рампе до 3,8 атмосферы. Оно будет такое же, как в топливной магистрали нового образца. По форсункам можно остановиться на «волговских» форсах. Пробегаем по формулам изложенным ранее. Статическая производительность форсунок 220 кубиков, делим на коэффициент и получаем 42 л.с. На 4 цилиндра получаем около 160 л.с. Данный запас уже позволяет дальше работать с двигателем по «воздуху».

Двухфакельная форсунка

Теперь рассмотрим бессливную рампу, условно называемую — рампа нового образца. Форсунки которые ставятся с завода имеют номера 0280158022 и 028158017. Конструктора не особо себя утруждали выбором…..и поэтому поставили «приоровские» форсы. Статическая производительность, все те же 132 кубика.

Дополнительная «радость» состоит в том, что РДТ «спрятан» в баке, видимо для удобства ремонта, и поиграть с ним нет никакой возможности. Единственный вариант на сегодняшний день это установка сименсовских 735 форсунок, так называемых «двухфакельных».

Они имеют специфическую конфигурацию сопел и брызгают не на тарелку клапана, а по ее сторонам, когда клапан открыт. Реальный эффект получается достаточно заметный.

синяя 735 форсунка розовая 735 форсунка

Замечание от 2016 г. В очень многих обращениях есть вопрос: у вас на фото розовые, толстые форсунки, а нам везде предлагают синие тонкие. Действительно сложилась интересная ситуация две разные детали с одинаковыми номерами. Это прекрасно видно на двух фото. Может у завода фантазии не хватило, может быть, кто-то хотел сделать «клон», точно не скажу. Характеристики у данных форсов, с точностью до второго знака одинаковые.

Заказы комплектую, в зависимости от того, что есть по хорошей цене у проверенных поставщиков. Если кто то из диагностов, поделиться со мной проверенной информацией, с удовольствием выдам ее на сайте.

Неисправности регулятора давления топлива

Проблемы в системе питания двигателя могут быть разными. По этой причине во время диагностики необходимо учитывать определенные признаки неисправности регулятора давления топлива. Чаще всего главными симптомами считаются такие, когда двигатель не набирает обороты и не развивает полную мощность, а также глохнет на разных режимах работы. В списке основных признаков специалисты отмечают:

неустойчивую работу на ХХ, агрегат глохнет на холостых;
потерю мощности, заметное повышение расхода топлива;
замедленные реакции на нажатие педали газа;
рывки и провалы во время разгона, в момент перегазовки;
автомобиль не разгоняется, не набирает обороты;

Отметим, что неисправность РДТ на бензиновых авто напоминает по симптомам распространенные проблемы с топливным насосом или его сетчатым фильтром. По этой причине во время определения неисправностей системы питания необходима обязательная проверка регулятора давления топлива.

Другими словами, если машина глохнет на холостом ходу, пропала мощность двигателя, появились провалы, автомобиль дергается во время разгона или в момент переключения передачи, отмечен значительный расход горючего, тогда дело может быть не только в сетке бензонасоса, моторчике или его реле, но и в регуляторе давления топлива.

Неполадки регулятора обычно сводятся к тому, что пружина теряет нужное усилие, в результате чего горючее преждевременно сливается в «обратку», а двигателю попросту не хватает топлива в момент нажатия на газ и повышения оборотов, а также на переходных режимах. Получается, давление в топливной рампе при неисправной пружине регулятора давления топлива низкое, в результате чего двигатель работает неустойчиво, снижается мощность мотора, ЭБУ не способен правильно корректировать состав смеси для различных режимов работы и т.п.

Еще возможны сбои в работе РДТ, когда регулятор давления в топливной рампе начинает заклинивать с определенной периодичностью. В таких случаях в системе топливоподачи возникают перепады давления, машина начинает дергаться. Добавим, что к наиболее частым причинам выхода регулятора из строя, в результате чего проявляются признаки неисправности регулятора давления топлива на дизеле или бензиновом авто, также относят износ самих материалов внутри устройства, то есть клапан со временем просто отрабатывает свой ресурс. На срок службы и состояние регулятора влияет качество топлива и содержание различных примесей в нем, длительный простой транспортного средства без запуска двигателя и т.д.

Промывка

Для работы понадобится медицинский шприц и жидкость для очистки инжектора. Также потребуется пара проводов, чтобы подать на контакты электромагнитного клапана 12 вольт.

Снятую форсунку нужно насадить на пятикубовый шприц, заполненный промывочной жидкостью.

Остается нажимать на шприц, одновременно подавая напряжения на электромагнитный клапан.

Чтобы обмотка не сгорела, следует периодически размыкать контакты.

При возможности, для открытия электромагнитного вместо 12 вольт от аккумулятора стоит подать 5 вольт от источника постоянного напряжения. В этом случае можно не размыкать контакты и сосредоточиться на промывке.

Полезное видео о промывке форсунок Шнивы:

Инструменты:

Расходники и детали:

Ветошь
Уплотнительные кольца форсунок 8шт

1. Отсоедините топливную рампу от впускной трубы, не отсоединяя от нее топливные магистрали, как описано здесь.

2. Нажав на пружинный фиксатор, отсоедините колодку с проводами от заменяемой форсунки.

3. Сдвиньте фиксатор форсунки в сторону.

4. Выньте форсунку из топливной рампы. Аналогичным образом выньте остальные неисправные форсунки.

5. Рекомендуется проверить на всех форсунках уплотнительные кольца со стороны рампы.

6. Проверить на всех форсунках уплотнительные кольца со стороны впускной трубы. Потрескавшиеся или потерявшие эластичность кольца замените.

Полезный совет: Рекомендуем заменять уплотнительные кольца форсунок при каждом снятии топливной рампы, так как во многих случаях нарушение нормальной работы двигателя вызывается негерметичностью уплотнений форсунок.

7. Установите форсунки в порядке, обратном снятию. Перед установкой смажьте бензином уплотнительные кольца форсунок.

Причины неисправности инжекторных форсунок

Современные топливные форсунки в бензиновых двигателях бывают двух типов — электромагнитные и механические. Первая представляет собой электромагнитный клапан, который управляется системой ЭБУ автомобиля. При подаче соответствующих сигналов клапан открывается на определенный угол, регулируя количество подаваемого топлива в цилиндр. Вторая лишь подает топливо в канал. В ее конструкции имеется игла со ступенькой. Когда давления достаточно, топливо преодолевает сопротивление пружины, и игла поднимается. Соответственно, распылитель открывается и топливо подается в камеру. В настоящее время широкую популярность приобрели электромагнитные форсунки, как более технологичные. Поэтому далее будем рассматривать проверку и чистку на их примере.

Неисправностей электромагнитной форсунки может быть всего несколько:

отсутствие сигнала от ЭБУ;
неисправность или полный выход из строя обмотки;
засорение выпускного отверстия форсунки.

Как показывает практика, именно последний вариант является наиболее частой причиной полного или частичного выхода форсунки из строя.

Схема кронштейна генератора для ВАЗ 21213 (карбюратор)

Особенности установки крошнтейна на видео:

( 2 оценки, среднее 5 из 5 )

4.26.Снятие и установка форсунок (2002-2009г.в.)

* В связи с особенностями снятия и установки форсунок на машинах выпущенных до 2009 года и после, смотри также «4.26.12а Снятие и установка форсунок (2009-2019г.в.)»

Вам потребуются те же инструменты, что и для снятия топливной рампы.

1. Отсоедините топливную рампу от впускной трубы, не отсоединяя от нее топливные магистрали (смотри «4.26.10 Снятие и установка топливной рампы»).

2. Нажав на пружинный фиксатор, отсоедините колодку с проводами от заменяемой форсунки.

3. Сдвиньте фиксатор форсунки в сторону.

4. Выньте форсунку из топливной рампы. Аналогичным образом выньте остальные неисправные форсунки.

5. Рекомендуется проверить на всех форсунках уплотнительные кольца со стороны рампы и.

6. . впускной трубы. Потрескавшиеся или потерявшие эластичность кольца замените.

8. Для замены фиксаторов, плохо удерживающих форсунки, сдвиньте их на выемку под болт крепления рампы или на край рампы.

После того, как выполнена проверка работоспособности форсунок и выявлены их неисправности и дефекты, можно приступать к их замене. Для замены форсунок на автомобиле Нива Шевроле подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

Отсоединяем топливную рампу от впускной трубы, при этом отсоединять от рампы топливные магистрали нет необходимости.
Нажимаем на фиксатор колодки с питающими проводами заменяемой форсунки и отсоединяем его.
После чего сдвигаем в сторону пружинный фиксатор крепления форсунки на рампе.

Вынимаем форсунку из рампы. Аналогично снимаем остальные неисправные. На стыке форсунки и рампы установлено резиновое уплотнительное кольцо, если оно повреждено, замените на новое.
Выполнив необходимый ремонт или замену, установку проводим в обратной последовательности. Перед установкой, уплотнительные кольца рекомендуется смазывать бензином. Вообще замену уплотнительных колец рекомендуется проводить каждый раз при снятие форсунок не зависимо от их состояния.

На этом ремонтные работы по снятию и замене форсунок на автомобиле Нива Шевроле завершены.

Устройство и работа топливной системы Шевроле Нива

Схематично система выглядит следующим образом.

Топливный бак;
Бензонасос;
Топливный фильтр;
Форсунки.

Бензин изначально содержится в топливном баке, состоящем из двух штампованных частей, сваренных между собой. Объем бака шевроле нива составляет 58 л, что позволяет проехать без дозаправки около 500 км.

В магистраль топливо нагнетается с помощью насоса. Расположен бензонасос Шевроле Нива в баке и объединен в единый модуль вместе с регулятором и датчиком уровня.

Являясь устройством погружного типа, он обеспечивает давление 284 кПа. Этого вполне достаточно, чтобы не создавалось воздушных пробок, и, в то же время, соответствовать нормам давления в топливной рампе. В начале магистрали устанавливается фильтр, задерживающий воду и различные частицы и не позволяющий им попасть в форсунки. Топливный фильтр нива шевроле подходит для всего семейства ВАЗ и является взаимозаменяемой деталью.

Распределенный впрыск подразумевает подачу топлива и воздуха разными модулями. Топливо в цилиндры попадает по впускной трубе через форсунки, которые установлены на топливной рампе. Форсунка – это электромеханический клапан. Основное требование для ее бесперебойной работы – чистое топливо.

Управляет работой форсунок один из модулей ЭБУ, на который поступает сигнал от датчика МРВ.

Работая педалью «газа», водитель изменяет положение дроссельной заслонки, в результате чего изменяется объем воздуха, поступающего в цилиндры. Данные о расходе воздуха считывает ДМРВ и передает их в виде импульса на ЭБУ. По мере прогрева двигателя к работе топливной системы Шевроле Нива подключается еще одно устройство – адсорбер.

В нерабочем состоянии он поглощает пары из топливного бака, а на работающем и прогретом двигателе происходит выброс сорбента в цилиндры. Предназначение данного устройства — повышение экологического класса автомобиля.
