Башмачит стартер что делать

Разновидности неисправностей

Плохой контакт плюсового провода аккумулятора

Одна из самых распространенных проблем. Для того чтобы найти эту неисправность, необходимо скинуть две клеммы этого провода и вместо него сделать контакт между стартером и аккумулятором обыкновенной медной проволокой. Если через проволоку стартер заработает, то необходимо менять провод целиком.

Шестеренка бендикса

Бендикс стартера представляет собой выезжающую часть механизма. При подаче на него питания бендикс выдвигается вперед, осуществляя сцепление с мотором звездочкой

Именно на нее стоит обратить внимание. Если ее зубья стерты или некоторые отсутствуют, то суть проблемы ясна

Втягивающее реле

Продиагностировать дефект данного элемента можно, проведя сравнение напряжения на входной и выходной клемме. Если разница по напряжениям будет больше чем в 6 В, то втягивающая обмотка будет не способна оказать воздействие на сердечник и произвести привод стартера. Данная проблема возникает из-за подгорания контактов на реле. Для быстрого решения проблемы на небольшой срок стоит немного постучать по стартеру.

Предохранительная система

Для этого необходимо достать предохранитель, отвечающий за пусковое устройство, и поменять его на новый.

Стоит произвести проверку напряжения на всех доступных участках электрической цепи между АКБ и пусковым устройством.

Также следует произвести замер напряжения на всех входящих и выходящих клеммах реле относительно его массы.

Залипание щеток в держателях или их износ

Щетки осуществляют контакт с подвижной частью механизма, следовательно они могут стираться. Может быть так, что 2 щетки стерлись, а остальные в порядке, но все равно рекомендуется производить замену всех четырех.

Для того чтобы щетки осуществляли хороший контакт с подвижной частью, они подпружинены. Часто бывает так, что пружины выходят из строя, после чего щетка залипает в щеткодержателе и не производит контакта. Если слегка стукнуть по задней части корпуса, то пружина отойдет, и щетки могут вернуться в рабочее положение.

Демонтаж стартера Toyota

Модификаций автомобиля Toyota – множество, стартер у каждой машины установлен со своими особенностями.

Однако к большинству марок доступ к стартеру наиболее удобен снизу, так меньше всего снимать, мешающих работе, узлов машины. Например, на Carina. Platz, Vitz стартер расположен внизу и более-менее комфортно его можно снять из смотровой ямы или в автосервисе, когда автомобиль находится в поднятом состоянии. Есть другие варианты демонтажа, например, Toyota Wish, чтобы добраться до стартера нужно предварительно снять кожух вентилятора.

Ошибка будет откручивать вначале болты, потом контактный провод от аккумулятора, лучше вначале снять контакт, пока стартер зафиксирован, потом снимать крепежные болты, их на многих стартеров Toyota всего два.

Демонтаж стартера

Существует несколько вариантов, как снять стартер с двигателя. Выбор преимущественно зависит от наличия у автовладельца гаража с ямой и свободного времени для того, чтобы замена стартера была произведена своими силами.

Лучше всего организовать доступ к этому узлу с двух сторон, сняв нижнюю защиту двигателя, и частично демонтировав систему воздушного охлаждения, убрав батарею АКБ. Это возможно в сервисе на подъемнике или в гараже на яме. Однако, даже в ее отсутствии ремонт стартера вполне возможен, но с увеличением трудозатрат и времени работ.

На яме или подъемнике

Перед тем, как снять стартер своими силами, необходимо загнать машину на яму, чтобы обеспечить доступ к болтам крепления защиты ДВС снизу. Эта деталь из толстостенной листовой стали крепится в 4 точках, проблем с откручиванием обычно не возникает, поскольку ее снимают очень часто во время обслуживания автомобиля. При необходимости резьбовые части обрабатываются предварительно смазкой WD-40.

Рис. 3 Обеспечение доступа снизу

Начинается замена стартера с демонтажа этого узла запуска ДВС, однако при снятой защите удобно откручивать только нижний болт. Верхние крепежные элементы проще выкручивать сверху. Для этого, в зависимости от компоновки агрегатов и узлов машины под капотом, придется снять:

• клеммы с аккумулятора (в любом случае);
• вытащить АКБ наружу;
• демонтировать при необходимости корпус воздушного фильтра;
• открутить кронштейн, на котором крепится патрубок охлаждения.

Рис. 4 Обеспечение доступа со стороны капота сверху

После чего, работы продолжаются в яме:

• от стартера необходимо отключить все провода, подходящие к нему от аккумулятора, поэтому откручивается гайка, фиксирующая кабель «+», затем провод, подходящий к управляющим контактам втягивающего реле;
• откручивается нижняя гайка крепления стартера ключом на 13.

Работы продолжаются сверху, со стороны капота автомобиля:

• откручиваются два или один оставшийся верхний болт ключом на 13;
• стартер за корпус отводится в сторону пассажирского сиденья, чтобы бендикс вышел из посадочного места возле маховика;
• вытаскивается этот узел через верх.

Рис. 5 Демонтаж стартера на яме

В зависимости от типа ДВС операции демонтажа стартера могут изменяться:

• двигатель С-типа – классический демонтаж по вышеописанной схеме;
• двигатель F-типа – вначале своими руками демонтируются крепежные болты стартера, затем снимается защита, отсоединяется опора ДВС задняя;
• двигатель V8 – при наличии 16 клапанов снимается защита, выкручиваются болты крепления стартера, демонтируется правое переднее колесо и усиление коллектора системы выхлопа, снимается задняя опора двигателя.

С подобными нюансами знакомы сотрудники СТО, поэтому замену стартера рекомендуется производить специалистам.

Без ямы

В отсутствие гаража, ямы или при внезапном отказе электростартёр можно снять через капот. Особенностями процесса являются:

• обеспечение доступа к болтам крепления по аналогии с вышеописанным способом (демонтаж аккумулятора и части системы воздушного охлаждения)
• нижние болты, клемма на втягивающем реле и гайка «+» клеммы находятся наощупь
• вначале откручивается нижний крепеж, затем средний, так как центрирующая втулка расположена именно на нем

Рис. 6 Демонтаж стартера без ямы

Рис. 7 Ручной самодельный подъемник для легкового авто

Таким образом, для рядных двигателей демонтаж стартера в принципе сложностей не представляет, даже если осуществляется собственными силами. Аккумулятор необходимо снять в любом случае, чтобы обезопасить проведение работ. При сложной компоновке узлов под капотом, эксплуатации V-образных ДВС рекомендуется посетить СТО.

Особенности ремонта стартера Toyota

Основные причины выхода из строя стартера не отличаются от традиционных неисправностей стартеров автомобилей других марок. Однако наиболее часто встречается износ щеток, именно они бывают причиной сгоревших обмоток. Втягивающее реле обычно неразборное, чтобы попасть внутрь его нужно развальцевать. Подгоревшие, а иногда и полностью выгоревшие пятаки, внутри реле, нередкое явление.

Стартер чистится, отработанные детали заменяются, смазка добавляется, руководствуясь мануалом. Лучше всего, если смазка будет высокотемпературная, например, Castrol, Mobil, она хороша для высоконагруженных пар трения. Можно воспользоваться Литол 24, надежная отечественная смазка для высоких температур.

При смазке стартера важно, чтобы она не попала на щетки и коллектор

Стартер, снятие, переборка (фотоотчет)

Предыстория. Осенью начались проблемы при заводе машины, стартер вроде крутит, но что крутит не понятно, ну думаю раза с 3-5 заводится и ладно. С течением времени мне это начало надоедать, решено было снимать стартер и смотреть что делать. Машина моя первая и появилась недавно, вывод на лицо, в машинах я не разбираюсь, пытался я найти местоположение стартера но безуспешно, в конце концов нашел его. Котовасия со стартером тянулось очень долго гаража в СПб у меня нет разве только улица, набрался храбрости и предварительно запасся термосом с горячим чаем дело было в конце января как раз выпали каникулы долгожданные студент очник как ни как. Предварительно собрал из деревяшек что то вроде каблуков на которые можно было заезжать и в результате чего машина приподнимается и можно лазить под машину.

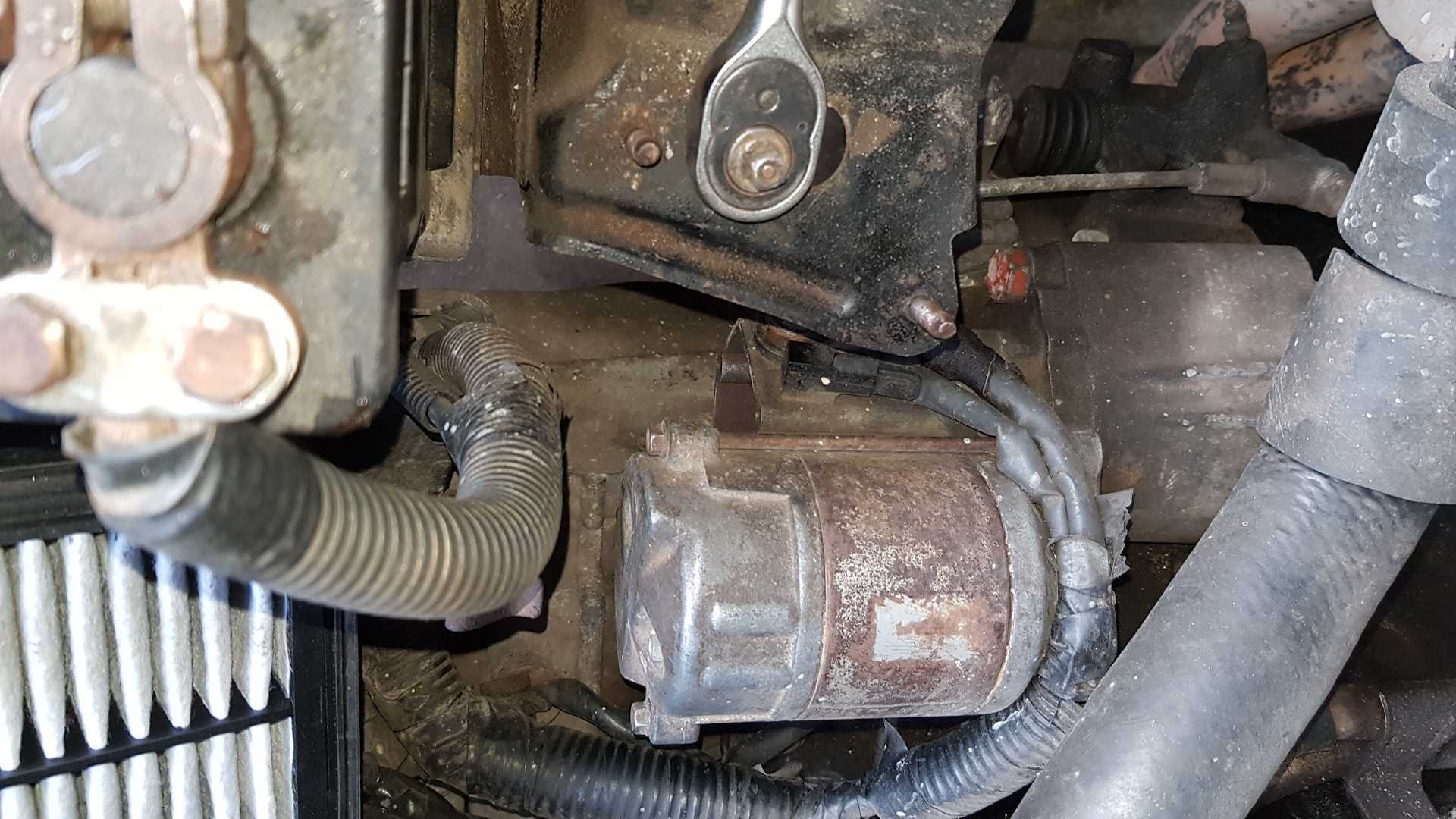

Снятие. Сразу скажу стартер снимается снизу сверху не получится. Первым делом снимается аккумулятор и отправляется в багажник. За ним снимается воздушный фильтр вместе с коробкой. Верхняя крышка держится на хомуте головка на 10. Сам короб держится на трех болтах откручиваются также головкой на 10.

Позиции: 1, 2, 3 — болты короба воздушного фильтра 4 — верхний болт стартера. Далее лезем под машину картинка следующая:

5 — нижний болт стартера; 6 — плюс от замка зажигания; 7 — плюс от аккумулятора. Сначала снимаем фишку от замка зажигания, затем от аккумулятора там гаечный ключ или головка на 12. После чего можно откручивать болты стартера, головка или ключ на 14. Я сначала открутил верхний затем зацепил веревкой стартер и удерживал его снизу веревкой, после этого скрутил нижний болт и вытащил стартер. Все теперь стартер у нас в руках.

Переборка. Разбирается стартер просто но не без своих приколов. У меня шлицы винтов которые крепят втягивающее к крышке стартера были напрочь стерты пришлось высверливать. После снятия втягивающего откручиваем 2 болта с торца статора головка на 7.

Получаем набор деталей:

1 — крышка стартера 2 — втягивающее 3 — планетарный редуктор с бендиксом 4 — статор с новым комплектом щеток 5 — старые щетки 6 — сердечник втягивающего 7 — не знаю как назвать толкает бендикс и на нее одевается сердечник втягивающего 8 — пружина сердечника 9 — сломанный планетарный редуктор

Запчасти заказывал в экзисте: Toyota 28011-02010 Бендикс стартера Toyota 28014-02010 Вал планетарной передачи стартера Toyota 28140-02020 Щётки стартера Toyota 90148-W0012 Винт

Все достаточно просто, остановлюсь пожалуй на замене бендикса.

Не крутит стартер на РАФ4

Визить ево на сто, когда не заведется.

Обычно когда соберусь везти он сразу заводится…:))))

Сними его,разбери и всё увидишь,проблема тут именно в нём,скорей всего пятаки залипают

Может все-таки в какой нибудь релюхе. На сто бы сказали что стартер чинить надо …

может контакты в замке зажигания?

топег, когда стартер очередной раз откажеца крутить — постукай его чем нить …….

тока несильно стукать , а то вдруг силы немерянно , можно и поломать окончательно )

тока несильно стукать , а то вдруг силы немерянно , можно и поломать окончательно )

топег, когда стартер очередной раз откажеца крутить — постукай его чем нить …….

++ Рекомендую кусок черенка от лопаты, оч удобно. (без стеба)

++ Рекомендую кусок черенка от лопаты, оч удобно. (без стеба)

я использовал молоток…..разумееца ручкой стукать надоть)

Да вот я и боюсь, сейчас стартер поменяю а потом окажется что это не он, как это обычно сейчас бывает . С нашими профессиональными СТО

Не надо его менять,он ремонтируется

Где он находится

Этот вопрос задают те, кто только стал счастливым обладателем транспортного средства. В большинстве случаев о его местонахождении под капотом задумываются тогда, когда он начинает барахлить, или те, кто любит самостоятельно поковыряться в машине в гараже.

В независимости от типа двигателя и его расположения под капотом, механическая или автоматическая коробка передач стартер находится в непосредственной близости к коробке, частично закреплен на ней болтами.

Помните, когда рассматривали принцип работы сцепления, упоминалась такая деталь, как «маховик». Он соединен с коленчатым валом мотора, через него и сцепление передается момент с двигателя на КПП. Он имеет форму большой шестерни и своими зубцами соединяется со стартером. Поэтому, найти его можно всегда возле коробки передач, потому что через механизм бендикса (об этом «звере» поговорим позже) передается вращение на шестерню маховика, а с него на коленвал движка.

Прежде чем говорить о принципах работы, давайте разберем из чего он состоит.

Причины не правильной работы стартера

Неисправности в нормальной работе электростартера могут быть обусловлены различными неполадками, как в механической, так и в электрической части. В том числе из-за проблем с регулирующей пуск аппаратурой.

Электрические

Проблемы в электрической части могут сопровождаться медленным раскручиванием коленчатого вала или полным отсутствием его движения. В этом случае потребуется проверить:

• состояние заряда аккумуляторной батареи;
• целостность проводки в участке от АКБ до стартера и его контактную часть;
• состояние контактов массовых проводов;
• состояние проводов и мест подсоединения втягивающего реле;
• работоспособность замка зажигания.

Добрались до щеток Когда при запуске мотора вообще отсутствует реакция со стороны стартера, и не подтягивается втягивающее реле, причины поломок кроются в замыкании на корпус или обрыве катушки втягивающего реле.

При отсутствии очевидных неисправностей, потребуется выполнить разборку устройства. Вероятнее всего, вышел из строя один из элементов щеточно-коллекторного аппарата.

Механические

Проблемы с неисправностью стартера, обусловленные механическим износом отдельных узлов, также встречаются достаточно часто. При этом наблюдается посторонний шум при работе устройства, происходит его вращение, но двигатель не запускается. Среди возможных причин:

• износ шестерни венца маховика или поводкового кольца;
• повреждение или соскакивание с оси отключающего рычага;
• ослабление буферной пружины муфты свободного хода;
• раскрутились фиксирующие болты стартера;
• выработка на шейке вала ротора или втулке подшипников;
• заклинило втягивающее реле.

Toyota RAV4 Боевой конь › Logbook › [Поделитесь опытом] Ремонт или замена стартера…

В очередной раз у меня не завелось авто.Опять чудный стартер не подавал жизни. После танцев с бубном, почесываний стартера, открывания и закрывания авто — я завелся.Вот теперь в раздумьях что с ним делать. Пятки медные я уже менял.Теперь есть несколько вариантов:1. Отдать на ремонт свой стартер и остаться без авто2. Купить новый — но какой?3. Купить БУ стартер поставить его но починить старый, точнее перебрать.Стартер у меня 28100-74270 TOYOTA он же JS1302 DENSO

По рыскав в интернете оказывает что у стартера есть другие оригинальные номера:DSN922 DENSO0986020631 BOSCH8EA738095001 HELLALRS01660 LUCASLRS02294 LUCAS228000-6270 DENSO228000-6271 DENSO228000-6272 DENSO228000-6273 DENSO228000-9600 DENSO428000-0150 DENSO428000-0151 DENSO428000-0152 DENSO428000-3090 DENSO28100-28010 TOYOTA28100-28050 TOYOTA28100-28051 TOYOTA28100-28052 TOYOTA28100-74270 TOYOTA2280006270 DENSO2280006271 DENSO2280006272 DENSO2280006273 DENSO2280009600 DENSO4280000150 DENSO4280000151 DENSO4280000152 DENSO4280003090 DENSO2810028010 TOYOTA2810028050 TOYOTA2810028051 TOYOTA2810028052 TOYOTA2810074270 TOYOTADEM601302 ADIDRT0631 DELCO220487 ERA190.557.132 PSH2-1972-ND WAI2-1984-ND WAILUCAS LRS1660Номера OE / Кросс-номераHELLA: JS1218.CARGO: 112367.DENSO: 228000-6170, 228000-6172, 228000-6173, 228000-6280, 228000-6281, 228000-6282, 228000-6283, 228000-7260, 428000-7790, DSN929.DELCO: DRS0116.LUCAS: LES0177, LRS01659.MARELLI: 063280053, 063280053010.TOYOTA: 28100-03100, 28100-28020, 28100-74260, 28100-74290.UNIPOINT: STR8085.WAIGLOBAL: 17774N, 2-1984-ND, SS281.LESTER: 17774.AIM: ST-00182R.PIC: 190-393D.ELSTOCK: 25-3205.DRI: 335.073.132.FARCOM: 104699, 105371.ERA: 220485, 220487.MOTORHERZ: STN1218.Еще есть доступные аналоги

Кто аналоги ставил, как они вообще?

PS: Не знаю в чем прикол но фотки стартера перевернуты, хотя все с точностью да наоборот, заливал нормальные

Ремонт стартера

На рисунке показаны детали стартера

Перед разборкой стартера нужно убедиться в его неисправности путем простых проверок:

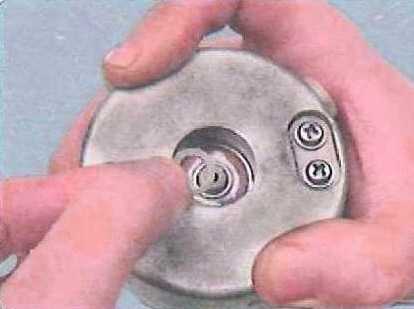

Поворачиваем шестерню привода. Шестерня должна легко проворачиваться относительно ступицы муфты в направлении вращения ротора и не должна проворачиваться в противоположном направлении

После этого соединяем проводами клемму минус снятого с автомобиля аккумулятора с корпусом стартера. Второй провод подсоединяем одним концом к плюсовой клемме аккумулятора, а другим к верхнему контактному болту тягового реле

Соединяем проводом клемму плюс аккумуляторной батареи с выводом управляющего привода тягового реле. Если тяговое реле исправно, то раздается щелчок и муфта привода выдвинется. После этого ротор стартера должен начать вращаться с частотой более 6000 мин -1 . В противном случае ремонтируем стартер

Откручиваем гайку нижнего контактного болта тягового реле и отсоединяем шину от контактного болта

Откручиваем два винта крепления тягового реле к крышке стартера со стороны привода и снимаем тяговое реле

Вынимаем из корпуса тягового реле возвратную пружину

Отсоединяем от рычага привода и снимаем якорь тягового реле

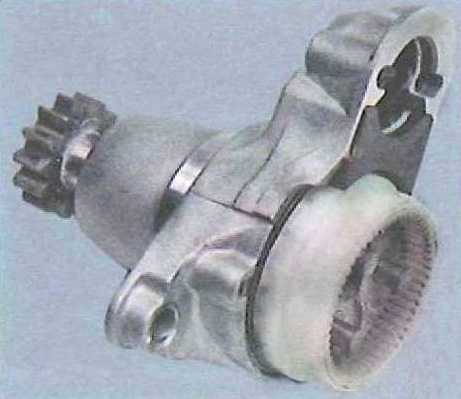

Выкручиваем два стяжных болта и снимаем привод стартера в сборе

Снимаем с осей привода три планетарные шестерни редуктора

Привод стартера лучше не разбирать. Для его сборки необходимо специальное оборудование

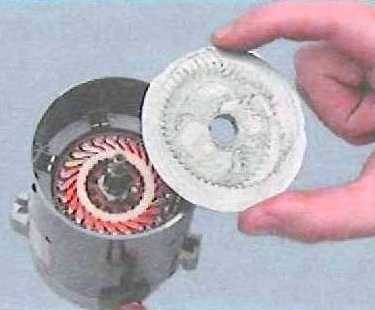

Вынимаем из корпуса стартера крышку планетарного редуктора

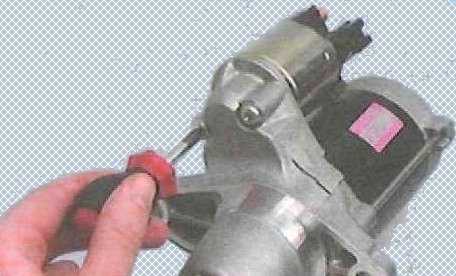

Отверткой поддеваем и вынимаем из крышки со стороны коллектора резиновую заглушку

Снимаем стопорное кольцо, плоскую шайбу

И разъединяем корпус и крышку со стороны коллектора

Снимаем и осматриваем щеткодержатель. Проверяем высоту и состояние щеток. Если щетки выступают меньше чем на 4 мм, замаслены или заедают при перемещении нужно заменить щеткодержатель

Проверяем с помощью омметра сопротивление между положительными и отрицательными щетками. Сопротивление должно стремиться к бесконечности

Вынимаем ротор из корпуса стартера

На шлицах и цапфах вала ротора не должно быть повреждений (забоин и задиров). Коллектор не должен иметь следов обгорания. Незначительное обгорание устраняем ветошью, смоченной в бензине, и мелкозернистой наждачной бумагой

С помощью омметра проверяем обмотку ротора на короткое замыкание. Сопротивление должно стремиться к бесконечности

Проверяем, легко ли перемещается якорь тягового реле стартера, замыкаются ли контактные болты контактной пластиной (с помощью омметра)

Проверяем привод. Зубья шестерни привода не должны иметь значительного износа. Шестерня должна легко проворачиваться относительно ступицы муфты в направлении вращения ротора и не должна проворачиваться в противоположном направлении. Если зубья шестерни изношены или повреждены либо шестерня проворачивается в обоих направлениях, заменяем привод

Собираем стартер в обратной последовательности, с учетом следующих особенностей

Смазываем консистентной смазкой шестерни планетарного редуктора

Перед установкой тягового реле наносим на поверхность реле, контактирующую с крышкой стартера со стороны привода, тонкий слой силиконового герметика

Источник

Почему не крутит стартер?

Что делать, если машина не может завестись, при этом стартер не реагирует, щелкает, но не крутит и не схватывает? Почему не получается запустить мотор при повороте ключа, каковы причины неисправности? Одной из основных причин, по которой устройство не выключается, является отсутствие питания механизма. Возможно, это свидетельствует об отсутствии необходимого уровня напряжения в сети, что связано с разрядом аккумуляторной батареи. Если АКБ полностью разряжена или отключена, механизм не будет показывать признаков жизни.

Если при повороте ключа стартер не щелкает, двигатель не запускается, то в первую очередь нужно проверить качество подключения кабелей аккумулятора. Возможно, провода аккумулятора не отсоединены от клемм, а просто окислились.

Если это так, то не стоит поднимать панику, нужно просто выполнить такие действия:

• сначала нужно выключить аккумулятор и отключить от него клеммы;
• используя наждачную бумагу, необходимо обработать внутренние части клемм аккумулятора, также потребуется произвести очистку контактов батареи;
• после этого нужно проверить, насколько заряжен аккумулятор — для этого используется зарядное устройство;
• далее, необходимо произвести диагностику целостности кабелей, а именно провода, предназначенного для питания стартера;
• выполнив эти действия, клеммы аккумулятора нужно зафиксировать наиболее прочно, чтобы впоследствии они не отсоединились.

Зачастую одной из основных причин, почему стартер не крутит, при этом щелкает, является полностью разряженная батарея. Если с ключа не получается запустить ДВС, механизм может реагировать и демонстрировать некоторые признаки жизни. В частности, когда вы начнете поворачивать ключ, вы можете услышать тот характерный и мощный щелчок либо же механизм сможет прокрутить ДВС, но только один раз. Чтобы решить проблему на моторе бензин или дизель, попробуйте зарядить батарею — возможно, после этого силовой агрегат заведется.

Каждый автолюбитель знает, для чего в автомобиле нужен генератор — это устройство позволяет передавать напряжение на бортовую сеть и батарею.

Благодаря такой работе осуществляется дополнительный заряд АКБ, однако не стоит полагаться только на генератор, поскольку он не сможет полностью зарядить батарею:

• в ходе заряда АКБ должен быть в спокойном состоянии;
• когда работает генератор, на аккумулятор возлагает дополнительная нагрузка;
• при движении генератор заряжает АКБ в слабом режиме;
• в любом случае, работа генератора позволит только частично возобновить уровень заряда батареи, потраченный на старт мотора.

Соответственно, если батарея разряжена полностью, рассчитывать только на ее заряд от генератора не стоит. Наиболее оптимальным вариантом будет зарядка устройства с помощью прибора ЗУ. Как показывает практика, в основном стартер не срабатывает, щелкает, но не крутит и не заводится мотор именно из-за АКБ. Однако в некоторых случаях бывает такое, что проблема обусловлена некорректной работой системы старта ДВС. При этом сам стартер может издавать нехарактерные для его работы звуки.

Если это так, и машина не заводится именно по этой причине, то вам придется потратить больше времени на ее выявление.

Ниже приведен список основных поломок, из-за которых не заводится дизель или бензиновый двигатель:

1. Механизм мог отключить или периодически выключаться из-за того, что в сети случилось короткое замыкание. В результате этого могла сгореть одна из обмоток — таким образом, механизм даже может задымиться. Кроме того, характерным симптомом для этой поломки является неприятных запах гари в проводке.
2. Выход из строя втягивающего реле. Это может привести к нарушению работы бендикса. Сам механизм отказывается контактировать с силовым агрегатом.
3. Произошло истирание зубов бендикса, соответственно, этот компонент не может сработать и завести агрегат в результате отсутствия контактов.
4. Произошла поломка в работе электрической схемы непосредственно стартера. Мог перегореть один из проводов либо выйти из строя один из контактов (автор видео — NazipovValera).
