Что такое тнвд на дизельном мотороре, как работает, в каких разновидностях выпускается

Как происходит дозирование топлива. Электромагнитный клапан высокого давления

Электромагнитный клапан (клапан установки момента начала впрыска) состоит из таких элементов:

1. седло клапана;
2. направление закрытия клапана;
3. игла клапана;
4. якорь электромагнита;
5. катушка;
6. электромагнит;

За цикловую подачу и дозирование топлива отвечает указанный электромагнитный клапан. Указанный клапан высокого давления встроен в контур высокого давления ТНВД. В самом начале впрыска на катушку электромагнита (5) подается напряжение по сигналу блока управления. Якорь (4) осуществляет перемещение иглы (3) путем прижима последней к седлу (1).

Когда игла плотно прижата к седлу, тогда топливо не поступает. Давление топлива в контуре по этой причине быстро растет. Это позволяет открыть соответствующую форсунку. Когда нужное количество топлива оказалось в камере сгорания двигателя, тогда напряжение на катушке электромагнита (5) пропадает. Происходит открытие электромагнитного клапана высокого давления, что влечет за собой снижение давления в контуре. Понижение давления вызывает закрытие топливной форсунки и прекращение впрыска.

Вся та точность, с которой осуществляется данный процесс, напрямую зависит от электромагнитного клапана. Если попытаться объяснить еще подробнее, то от момента окончания работы клапана. Этот момент исключительно определяется отсутствием или наличием напряжения на катушке электромагнитного клапана.

Избытки нагнетаемого топливо, которое продолжает нагнетаться до момента прохождения роликом плунжера верхней точки профиля кулачка, осуществляют движение по особому каналу. Окончанием пути для горючего становится пространство за аккумулирующей мембраной. В контуре низкого давления имеют место скачки от высокого давления, которые демпфирует аккумулирующая мембрана. Дополнительным является то, что данное пространство сохраняет (аккумулирует) накопленное топливо для наполнения перед следующим впрыском.

Остановка двигателя осуществляется при помощи электромагнитного клапана. Дело в том, что клапан полностью блокирует нагнетание топлива под высоким давлением. Такое решение полностью исключает необходимость в дополнительном остановочном клапане, который применяется в распределительных ТНВД, где осуществляется управление регулирующей кромкой.

Типы, устройство и принцип работы бензонасосов

В бензиновых двигателях используются так называемые насосы низкого давления, которые качают топливо под напором от 3 до 6 бар. Этого вполне достаточно даже для мощного двигателя.

Типы бензонасосов определяются типом привода – механический или электрический, а также месторасположением насоса – внутри бензобака или снаружи. Нужно сразу отметить, что львиную долю рынка сегодня занимают электрические погружные модели. Рассмотрим различные типы бензонасосов.

1. Механический (вакуумный) Это уже устаревшая конструкция, которую чаще можно встретить как вспомогательный насос на дизельных двигателях. На бензиновых автомобилях механические бензонасосы остались только в паре с карбюратором, и то уже нечасто.

Устройство механического (вакуумного) бензонасоса

Устройство представляет собой насос, основным рабочим элементом которого является мембрана. Кулачковый механизм поднимает и опускает мембрану, в результате чего в рабочей камере попеременно понижается и повышается давление. На фазе разрежения бензин поступает в рабочую камеру через входной патрубок, в это время клапан на выходном патрубке закрыт. На фазе сжатия клапан на входном патрубке перекрывается, на выходном открывается и давление выталкивает бензин в топливную магистраль.

За счет того, что привод на бензонасос идет от коленвала двигателя, его производительность напрямую зависит от частоты оборотов. Чем выше скорость, тем больше топлива нужно и тем больше его даст насос. Такая схема работы не требует дополнительной регулировки.

2. Электрический Это уже более продвинутый тип бензонасоса. Он представляет собой моторчик, который приводит в действие насосный механизм. Для простоты конструкции в электробензонасоса не регулируется производительность, он всё время работает с одной и той же скоростью. Если двигатель не требует столько топлива, сколько дает насос, излишек сливается обратно в бензобак через возвратный патрубок. Чем проще – тем лучше!

Электронасосы классифицируются по внутренней конструкции, месту размещения и способу монтажа в корпусе.

2.1. Шестеренный

Схема работы шестеренчатого эксцентрикового бензонасоса

Для электронасосов используется конструкция с внутренним зацеплением шестерен. Эксцентриковый ротор вращается в рабочей камере, создавая попеременно участки с пониженным и повышенным давлением. Бензин поступает в камеру при разрежении (когда ротор максимально отходит от впускного канала), затем перемещается к выпускному каналу и выталкивается в него.

2.2. Роликовый

Схема работы роликового бензонасоса

Конструкция по своему принципу похожа на шестеренную, но вместо зубчатого колеса в круглой рабочей камере вращается круглый ротор с роликами по периметру. Поступающий бензин захватывается ротором при вращении, перемещается к выпускному каналу и выталкивается в него. Конструкция немного напоминает шиберные насосы, но вместо скользящих пластинок используются катящиеся ролики.

2.3. Центробежный

Схема работы центробежного (турбинного) бензонасоса

Нагнетание бензина происходит с помощью вращающейся крыльчатки особой формы, которая выталкивает бензин в топливную магистраль за счет центробежной силы. Такая конструкция используется чаще всего в современных электронасосах.

2.4. Вакуумный Это электробензонасос первого поколения, который по конструкции похож на механический, с той лишь разницей, что приводится в движение от электрического моторчика, а не ДВС автомобиля.

2.5. Плунжерный

Принцип действия типового плунжерного бензонасоса

Редкая конструкция с поршневой (плунжерной) системой подачи бензина. При движении плунжер попеременно открывает и закрывает впускное и выпускное отверстие, благодаря чему идет накачка бензина. Сегодня эта конструкция практически не используется для бензиновых автомобилей.

3. Выносной Выносным называют насос, который находиться не в бензобаке, а где-либо на топливной магистрали. Довольно редкая компоновка, поскольку автопроизводители предпочитают ставить насос прямо в бак и не иметь с ним проблем. У выносных насосов самая частая болезнь – перегрев. Возможно, именно это вынудило инженеров искать способы их охлаждения.

4. Погружной

Типовая схема системы питания авто с погружным бензонасосом

Пожалуй, самое удачное решение – поместить бензонасос прямо в бензобак. Так он лучше охлаждается, нет лишних патрубков, есть место для установки фильтра первичной очистки. К тому же бензин предохраняет электропроводку от короткого замыкания – он отличный изолятор.

Внутренние поломки насоса высокого давления и их причины

ТНВД очень чувствительны к качеству топлива, особенно к наличию в его составе твёрдых включений, серы и воды. Несмотря на тщательную многоступенчатую фильтрацию полностью избежать повышенного износа не всегда удаётся.

Снижение давления становится следствием износа плунжерных пар. Топливо плохо распыляется, двигатель дымит и работает жёстко. Возможны отклонения по отдельным цилиндрам, что приводит к росту вибронагруженности.

Износ и подклинивание регулирующего механизма может стать причиной отклонений в настройке момента впрыска, что для дизеля равносильно изменению опережения зажигания бензиновых моторов.

Конструкция насоса высокого давления

Существует большое разнообразие модификаций тнвд бензинового двигателя, а также дизельного аналога. Однако в большинстве случаев основными элементами механического насоса являются:

• На входе перед насосом установлен фильтр;
• Плунжерный поршень, размещенный в цилиндре – т.наз. плунжерная пара;
• Корпус, в котором сделаны углубления – по ним подается топливо в плунжерную пару;
• Вал с кулачком и центробежной муфтой. Данный элемент соединен со шкивом газораспределительного механизма при помощи ременной передачи;
• Толкатели привода плунжерной пары;
• Пружины, которые возвращают обратно плунжерный поршень;
• Клапаны нагнетателя;
• Регулятор режимов – связан с педалью газа;
• Клапан обратки тнвд (через него в обратку подается лишнее топливо);
• Насос низкого давления (подкачивает в насос топливо).

Как уже было сказано, на смену механических насосов постепенно приходят электронные модификации по причине их экономичности и эффективности. Сам механизм сложно ремонтировать и регулировать. Электронные насосы оснащаются собственным блоком управления, а также несколькими электронными клапанами и датчиками.

Большинство электронных тнвд имеют собственную систему диагностики, благодаря чему устройство адаптируется под возникшие неисправности и ошибки. Это позволяет устройству исправно работать даже при выходе из строя одного из датчиков. Полностью такой насос перестает работать только в случае поломки микропроцессора.

2 Модельный ряд

Различные компании и корпорации выпускают модели рядных, магистральных и распределительных насосов ТНВД для любых сфер применения. Грузовые и легковые автомобили, трактора, погрузчики и экскаваторы, комбайны и многая другая техника используют все преимущества дизельных насосов ТНВД.

2.1 Модель#1-ТНВД Bosch и Lucas

Это одни из самых надежных производителей напорной техники ТНВД. Модельный ряд установок ТНВД компании Бош достаточно обширен. Модели ТНВД представлены на рынке линейкой рядной и распределительной техники с маркировками: A, M, ММС , P, MW, H, VP29, VP30, VP44. В модельный ряд включены также насосы-форсунки PDE и индивидуальные насосы PLD, VE, Lucas DPS, DPCN.

Особое внимание стоит уделить модели ESR. Это – последняя разработка компании Lucas, которая фактически является роторной моделью ТНВД для высокоскоростных двигателей с системой непосредственного впрыска

Так же внимание производителей внедорожников с системой непосредственного впрыска привлекла модель DP200.

Насос ТНВД и его комплектующие

ТНВД с аккумуляторной топливной системой воплощена в моделях Common Rail.

Это системы магистального типа, на которые в последнее время наблюдается достаточно высокий спрос. Delphi DFP 1.x, DFP 3.x и Bosch CP1, CP2, CP3.2, CP3.4. Они применяются для автомобилей марок Вольво FH-12, FM-12, Мерседес Actros, Атего, Скания 114, 124, R, P, T, Рено Магнум, Премиум DXI, DCI, Ивеко Крузор 8, 10, 13, DAF CF, LF, MACK.

2.2 Модель#2-ТНВД Delphi

Компания Delphi выпускает серию ТНВД EPIC для автомобилей марок Мерседес, Рено Кенго 1.9, Фиат Добло 1.9, Форд Транзит 2.5. А также серию DP200, 210, 310 для автомобилей и погрузчиков JCB, Перкинс, Катерпиллар и John Deere.

Основной проблемой этих насосов стала металлическая стружка, которая образуется в процессе эксплуатации техники от трения механических деталей друг об друга. Поэтому, в них чаще всего приходится заменять плунжеры. Вал в этих моделях ремонту не подлежит. Он только заменяется на новый.

Дозировочный блок тоже подлежит полной замене, потому что выходит из строя по причине износа деталей в процессе наполнения бака некачественным топливом с примесями бензина, воды или твердых частиц.

2.3 Модель#3-DENSO

Эта компания специализируется на производстве моделей ТНВД V3, V4, V5 для автомобилей Тойота, Мицубиси, Опель. А их аккумуляторная система Common Rail маркируется как HP0, HP2, HP3, HP4 и успешно применяется в автомобилях Тойота, Мицубиси, Ниссан, Форд Транзит, Пежо Боксер и Ситроен.

Насос ТНВД DENSO

Славится своим распределительными ТНВД VRZ для Мицубиси Паждеро 3-Canter, Мазды, Коматсу и других автомобилей. В этих моделях ТНВД без труда можно восстановить плунжерные пары. Кроме того, распределительная техника Zexel используется для японских машин, а от моделей Бош их отличает только номера деталей. В остальном строение абсолютно идентично.

Устройство и принцип работы ТНВД

Классический образ насоса высокого давления содержит в своём составе:

• Поршень в цилиндре, который в подобной технике принято называть плунжером, тем самым подразумевая очень точную подгонку с практически отсутствующим зазором и работу в жидкостной среде;
• Вал с кулачками, который при вращении давит на плунжеры снизу через толкатели, заставляя их перемещаться с большим усилием, сжимая надплунжерный объём;
• Каналы, по которым подаётся топливо к плунжерам, с клапанами, срабатывающими на обратном ходе;
• Штуцеры с металлическими трубками, подающие топливо под давлением к форсункам;
• Регулирующие рейки, клапаны, дозаторы и прочую аппаратуру.

Для обеспечения конкурентоспособных характеристик двигателей от механики в питающей аппаратуре приходится уходить, передавая регулирующие и распределяющие функции электронике.

Аксиально-поршневые распределительные насосы

Аксиально-поршневой топливоподкачивающий насос

Этот насос лопаточного типа служит для подачи топлива из бака и вместе с нагнета­тельным регулирующим клапаном создает давление, которое возрастает прямо про­порционально частоте вращения коленчатого вала двигателя.

Аксиально-поршневой насос высокого давления

Аксиально-поршневой распределительный на­сос (насос типа VE) включает только один на­сосный элемент для всех цилиндров. Плунжер-распределитель насоса во время своего рабочего хода вытесняет топливо и, одновре­менно поворачиваясь, распределяет топливо по отдельным выпускным каналам (см. рис. «Аксиально-поршневой распределительный топливный насос высокого давления с управлением при помощи электромагнитного клапана» ).

Во время одного оборота ведущего вала насоса плунжер совершает количество рабочих ходов, равное числу цилиндров дви­гателя. Приводной вал вращает кулачковую шайбу и плунжер, с которым она соединена. Выступы на кулачковой шайбе обеспечивают осевое перемещение плунжера и его враще­ние — распределение и подачу топлива.

Насос продолжает подачу топлива во время рабочего хода до тех пор, пока пере­пускное отверстие плунжера остается закры­тым, Подача топлива прекращается, когда перепускное отверстие открывается регули­рующей втулкой (см. рис. «Электронная система управления аксиально-поршневым распре­делительным топливным насосом высокого давления» ).

От механики к электронике

Системы электронного управления агрегатами автомобиля постепенно замещает механические приводы. Аппаратура ТНВД не стала исключением. Теперь насосы комплектуются блоками, контролирующими качество топливовоздушной смеси и процессы подачи солярки в камеры сгорания. Отчасти, моторы от выиграли от инновационных технологий. Электронная аппаратура точнее настраивает процессы впрыска, что повысило динамические характеристики. Но вместе с этим, оборудование стало сложным в обслуживании, а стоимость двигателей и ремонта существенно выросла.

Вдобавок к этому, мировая борьба за экологию заставляет инженеров разрабатывать моторы с низким выбросом вредных веществ в атмосферу. Такая тенденция способствовала выпуску ТНВД с двухфазным впрыском топлива. Он заключается в разделении цикловой подачи на две порции: предварительную и основную. Блок управления сам определяет, какой режим выбрать, руководствуясь данными с датчиков о таких параметрах, как:

1. Стадия свечей накала.
2. Положение дросселя.
3. Температура двигателя.
4. Температура входящего воздуха.
5. Частота вращения распредвала / коленвала.

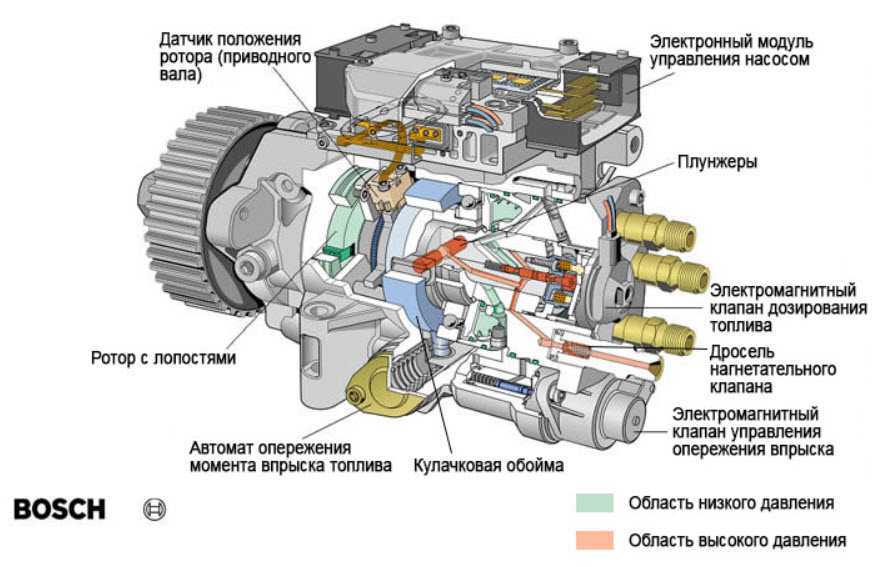

Топливный насос высокого давления дизельного двигателя с электронным блоком управления может провести самодиагностику. Для этого он снабжён диагностической программой. Цифровые «мозги» оперативно перенастраивают подачу топлива, если какие-либо элементы системы, датчики и прочее, выйдут из строя. Но, если сгорит сам микропроцессор, то блок ТНВД перестанет контролировать процессы и мотор откажется запускаться.

Одноплунжерный насос с электронным управлением

1. ТНВД;
2. электромагнитный клапан для управления автоматом опережения впрыска топлива;
3. жиклер;
4. цилиндр автомата опережения впрыска;
5. дозатор;
6. электромагнитное устройство изменения топливоподачи;
7. ЭБУ;
8. датчик температуры, давления наддува, положения регулятора топливоподачи;
9. рычаг управления;
10. возврат топлива;
11. топливоподача к форсунке;

Автомат опережения впрыска управляется электромагнитным клапаном (2). Данный клапан обеспечивает регулировку давления топлива, которое действует на поршень автомата. Для клапана характерна работа в импульсном режиме по принципу «открытие — закрытие». Это позволяет модулировать давление, что зависит от частоты вращения  вала ДВС. В момент открытия клапана давление падает, а это влечет за собой уменьшение угла опережения впрыска. Закрытый клапан обеспечивает увеличение давления, которое перемещает поршень автомата в сторону, когда угол опережения впрыска будет увеличен.

Данные импульсы ЭМК определяются ЭБУ и зависят от режима работы и температурных показателей двигателя. Момент начала впрыска определяется при помощи того, что одна из форсунок оборудована индукционным датчиком подъема иглы.

Исполнительные механизмы, которые оказывают воздействие на элементы управления топливоподачей в ТНВД распределительного типа, являются пропорциональными электромагнитными, линейными, моментными или шаговыми электродвигателями, которые выступают в роли привода для дозатора топлива в указанных насосах.

Принцип работы

ТНВД работает по принципу двухтактного двигателя. Благодаря вращению вала с кулачками приводится в движение плунжерный поршень. В подплунжерное пространство поступает солярка, которая дальше идет в магистраль.

Подробнее о принципе работы плунжерной пары рассказывается в видео:

Плунжерная пара для УТН

Смотрите это видео на YouTube

В полости создается давление, благодаря чему открывается нагнетательный клапан. По топливопроводу дизтопливо поступает к форсунке и происходит его распыление. Насос к форсунке подает только часть топлива. Через сливной клапан остаток возвращается в топливный бак. Чтобы при открытии нагнетателя из системы топливо не возвращалось обратно, в ней устанавливается обратный клапан.

Момент впрыска определяется центробежной муфтой. Регулятор режима (или всережимный регулятор) определяет количество подаваемой порции. Этот элемент связан с педалью газа. Когда водитель ее нажимает, регулятор увеличивает объем порции, а когда отпускает – количество уменьшается.

В электронных моделях все процессы контролируются блоком управления. Электроника распределяет момент подачи топлива, его количество из учета динамики автомобиля. В таких топливных системах меньше деталей, что повышает стабильность и надежность механизма.

Электронные тнвд способны разделить порцию на две части, благодаря чему обеспечивает более эффективное сгорание и плавный ход поршневой группы. Как следствие – меньше токсичности выхлопа и повышение отдачи мотора. Для обеспечения двухфазного впрыска блок управления насосом фиксирует:

• Нажатие педали акселератора;
• Обороты распределительного вала ГРМ;
• Температуру в системе охлаждения мотора;
• Скорость самого автомобиля;
• Давление, создаваемое турбокомпрессором;
• Работу форсунок;
• Срабатывание свечей накала.

Эволюция устройства

Ужесточение экологических норм и требований касательно выбросов вредных веществ в атмосферу привело к тому, что механические топливные насосы высокого давления для дизельных автомобилей стали вытесняться системами с электронной регулировкой. Механический насос попросту не смог обеспечить дозирование топлива с необходимой высокой точностью, а также не был в состоянии максимально быстро реагировать на динамично меняющиеся режимы работы двигателя.

Всемирно известные производители Bosch, Nippon Denso и другие предложили системы электронного управления подачей топлива. Указанные разработки основывались на топливном насосе VЕ. Такие системы позволяли добиться повышения точности дозирования топлива в каждый цилиндр по отдельности.

Внедрение электронных систем обеспечивало уменьшение между циклами нестабильности процесса сгорания топливно-воздушной смеси, а также снижение неравномерностей в процессе работы дизельного двигателя на холостом ходу.

Некоторые системы имели в своей конструкции клапан быстрого действия, что позволило разделить процесс впрыска топлива на две фазы. Двухфазный впрыск привел к конечному уменьшению жесткости самого процесса сгорания смеси.

Полученная точность в процессе управления системой впрыска обеспечила снижение выбросов токсичных веществ благодаря более полному сгоранию топливно-воздушной смеси, а возросшая эффективность такого сгорания повысила КПД двигателя и увеличила итоговую мощность силовой установки.

Электронные системы получили топливные насосы распределительного типа. Такие насосы оборудованы управляемыми устройствами, которые осуществляют регулировку положения дозатора. Дополнительно имеется клапан для опережения впрыска горючего.

Основные неисправности

Хотя ТНВД отличаются своей конструкцией, есть несколько важных правил, которые должен соблюдать автовладелец, чтобы насос прослужил отведенный ему срок:

Большинство насосов прихотливы к качеству топлива, поэтому необходимо соблюдать требования, установленные производителем для конкретного насоса;
Из-за сложности конструкции и нагрузок, которые оказываются на механизмы, насосы высокого давления нуждаются в регулярном обслуживании;
Все вращающиеся и трущиеся детали должны быть хорошо смазанными, поэтому крайне важно соблюдать рекомендации производителя по выбору смазочных материалов.

Если не соблюдать эти правила, устройство быстрее придет в негодность, из-за чего нужна будет его замена или дорогостоящий ремонт.

О неисправности тнвд свидетельствуют такие факторы (при исправных других системах, неисправности в которых могут иметь сходные проявления):

• Черный дым в выхлопе и, как следствие, более токсичные выбросы в окружающую среду;
• Увеличение расхода топлива (за счет утечек топлива);
• Падение мощности ДВС;
• В процессе работы двигателя слышны шумы от насоса;
• Затрудненный запуск мотора;
• Ремень ГРМ часто соскальзывает;
• Нестабильные обороты двигателя.

Самая распространенная неисправность в таких элементах топливной системы – выход из строя плунжерной пары. Чаще всего это происходит из-за некачественного топлива – на поверхностях скапливается налет, затрудняющий движение деталей. Также причиной выхода из строя механизма является вода, которая часто конденсируется в топливном баке. По этой причине не рекомендуется оставлять авто с пустым баком на ночь.

Основные неисправности и ресурс топливных насосов

Внешние признаки неисправностей топливных насосов похожи на неполадки других систем двигателя:

• частичная потеря мощности, двигатель «не тянет»;
• замедленный отклик при активном нажатии на педаль «газа», двигатель «тупит»;
• неустойчивые обороты на холостом ходу;
• затрудненный пуск хорошо прогретого двигателя.

Системы питания автомобильных двигателей состоят не только из трубопроводов и качающих устройств. В них установлены фильтры грубой и тонкой очистки, регуляторы давления, переливные и обратные клапаны и электронные датчики контроля и управления.

Неполадки системы питания могут быть вызваны неисправностями других её компонентов, и не обязательно связаны с топливными насосами:

• Никто не застрахован от заливки в бак грязного или некачественного горючего на придорожной АЗС.
• Забившийся грязью сетчатый фильтр топливного модуля вызовет у владельца авто мысли об отказе электронасоса. Отложения парафина из «летней» солярки на фильтре грубой очистки или в отстойнике навлекут подозрения на подкачивающее устройство.
• Различные «очистители топливной системы» смывают отложения с днища и стенок топливного бака, забивают фильтры и сетки и, в конечном итоге, приходят в распылители форсунок.

Электрические центробежные устройства имеют наибольший ресурс про сравнению с другими типами топливных агрегатов, срок службы их достигает 200 тыс. км.

Подшипники скольжения, — втулки вала электродвигателя, изготовлены из малофрикционной бронзы и порошка графита. За весь срок службы двигателя дополнительная смазка втулок не требуется.

Распространённые «страшилки» про опасность работы электронасоса «всухую», при пустом топливном баке, необоснованны:

• Двигатель без горючего заглохнет сам и его системы отключит ЭСУД.
• Принудительно заторможенный «сухой» электронасос может выдержать под напряжением до пяти минут, после чего сгорит его предохранитель в цепи питания. Сам насос останется не повреждённым.

Загоревшаяся на приборной панели красная лампочка предупреждает водителя об уменьшении количества топлива в баке, а не об аварийной ситуации.

Устройство опережения впрыска

Данное устройство состоит из следующих элементов:

1. кулачковая шайба;
2. шаровая цапфа;
3. плунжер установки угла опережения впрыска;
4. подводной и отводной канал;
5. клапан регулировки;
6. шиберный насос для подкачки топлива;
7. отвод топлива;
8. вход топлива;
9. подвод из топливного бака;
10. пружина управляющего поршня;
11. возвратная пружина;
12. управляющий поршень;
13. кольцевая камера гидроупора;
14. дроссель;
15. электромагнитный клапан (закрытый) установки момента начала впрыска;

Оптимальный процесс протекания сгорания и лучшие мощностные характеристики касательно дизельного ДВС возможны только тогда, когда момент начала сгорания смеси происходит в определенном положении коленвала или поршня в цилиндре дизельного двигателя.

Устройство опережения впрыскивания выполняет одну очень важную задачу, которая заключается в том,  чтобы увеличивать угол начала подачи топлива в тот момент, когда имеет место повышение частоты вращения коленвала. Данное устройство конструктивно включает в себя:

• датчик угла поворота приводного вала ТНВД;
• блок управления;
• электромагнитный клапан установки момента начала впрыска;

Устройство обеспечивает тот самый оптимальный момент начала впрыскивания, который идеально подходит режиму работы двигателя и нагрузке на него. Происходит компенсация временного сдвига, который определяется сокращением периода впрыска и воспламенения при увеличении частоты вращения.

Данное устройство оснащается гидравлическим приводом и встраивается в нижнюю часть корпуса ТНВД таким образом, чтобы располагаться поперек продольной оси насоса.

Работа устройства опережения впрыска

Кулачковая шайба (1) осуществляет вход шаровой цапфой (2) в поперечное отверстие плунжера (3) таким образом, что поступательное движение плунжера трансформируется в поворот кулачковой шайбы. Плунжер в центре имеет регулировочный клапан (5). Данный клапан осуществляет открытие и перекрытие управляющего отверстия в плунжере. По оси плунжера (3) находится управляющий поршень (12), который нагружен пружиной (10). Поршень отвечает за положение регулировочного клапана.

Электромагнитный клапан установки момента начала впрыскивания (15) находится поперек оси плунжера. Электронный блок, управляющий ТНВД, осуществляет воздействие на плунжер устройства опережения впрыска посредством данного клапана. Управляющий блок подает в непрерывном режиме импульсы тока

Такие импульсы характеризуются постоянной частотой и переменной скважностью. Клапан изменяет давление, которое оказывает воздействие на управляющий поршень в конструкции устройства
