Исчерпывающее руководство в мир карбюраторов серии к-151

Гарантии нормальной работы карбюратора

Прежде чем принимать решение замены карбюратора К-151 на К-126Г или К126ГУ, присмотритесь к К-151С. Во многих случаях репутация карбюратора К-151С, его ремонт и регулировка, практически не отличаются от остальных моделей этой серии, а качество работы обеспечивается рядом усовершенствований:

• диффузоры имеют улучшенный профиль канала камеры;
• оптимизированный профиль привода кулачка ускорительного насоса позволяет полноценно подавать топливо на две камеры в необходимом объеме;
• привод заслонки вращается бесступенчато, дает точное позиционирование, что облегчает холодный пуск мотора;
• изменены диапазоны регулировки дозирующих винтов, что заметно поднимает динамику мотора при сохранении норм токсичности газов.

Производитель заявляет о теоретическом улучшении динамики не менее чем на 5-7% в случае установки К-151С.

Важно! Одной из причин ненормальной работы карбюратора К-151д, требующей регулировки и ремонта, является большое количество откровенного брака в новых карбюраторах, продающихся в торговых сетях

Для нормальной эксплуатации карбюратор К-151 требует ремонта и регулировки, в противном случае карбюратор демонстрирует нестабильность характеристик и повышенный расход топлива. Чтобы добиться более-менее стабильной работы, требуется проверить регулировку основных точек настройки:

1. Проверить исправность работы ЭПХХ К-151 и всех компонентов системы. Зачастую основной причиной плохой работы системы принудительного хода может быть неправильная заводская сборка взаимного расположения пружины клапана и мембраны.
2. Отрегулировать холостой ход с диагностикой или ремонтом отдельных составляющих.
3. Проверить и отрегулировать действие ускорительного насоса.
4. Плохое качество бензина приводит к накоплению грязи в поплавковой камере. Для ремонта и регулировки необходимо предварительно продуть основные воздушные и топливные каналы, иногда проверить состояние жиклеров.

Системы обогащения смеси

Эконостат служит для повышения мощности двигателя обогащением смеси до соотношения 1:13…1:14. Распылитель эконостата расположен значительно выше уровня топлива в поплавковой камере, в воздушном канале крышки карбюратора, где скорость воздуха значительно ниже, чем в диффузоре. Поэтому топливо начинает поступать через эконостат только при работе двигателя на средних и высоких оборотах и нагрузках близких к полным. Засорение жиклера эконостата может быть одной из причин снижения максимальной скорости автомобиля.

Ускорительный насос служит для компенсации обеднения смеси при резком открытии дроссельной заслонки впрыскиванием дополнительного топлива в воздушный канал карбюратора. В К-151 ускорительный насос мембранного типа. С одной стороны у мембраны имеется пружина, обеспечивающая всасывание топлива, с другой – демпфирующая пружина. Период впрыскивания определяется характеристикой демпфирующей пружины, проходным сечением распылителя, жиклером дренажной системы. Закон впрыскивания определяется профилем приводного кулачка и соотношением длин рычагов. Для предотвращения впрыска топлива при малых перемещениях мембраны, например, при движении по неровной дороге, рабочая полость мембраны сообщается с поплавковой камерой перепускным каналом. Регулирование подачи топлива осуществляется иглой в жиклере перепускного канала или изменением проходного сечения форсунки.

Одной из причин ухудшения динамики автомобиля во время разгона является нарушение работы ускорительного насоса. Его предварительную проверку можно выполнить без снятия карбюратора с двигателя. При резком открытии дроссельной заслонки из распылителя должна выходить ровная струя. Она не должна попадать на стенки канала или малого диффузора.

Причинами нарушения работы насоса может быть попадание соринок в седло всасывающего или нагнетательного клапанов, но чаще всего – в распылитель (еще две распространенные причины – нарушение герметичности мембраны или заедание рычага – прим. Ред.).

Сборка узла

Сборка проводится аналогично, только действия осуществляются строго по обратной схеме демонтажа. Обязательна замена прокладок, если состояние их вызывает вопросы. Всё тщательно почистить, используя специальную жидкость для карбюраторов или тряпку, смоченную в бензине.

Вот несколько важных советов по сборке:

• Первичную камеру можно сразу определить по направлению к ней топливного носика.Топливный носик всегда направлен на первичную камеру
• В первичную камеру устанавливается эмульсионный жиклёр с 5 рядами отверстий.Эмульсионный жиклёр с 5 рядами отверстий ставится в первую камеру
• Все жиклёры надо протягивать толстой и длинной отвёрткой, чтобы площадь соприкосновения была шире, и не оставалось никаких зазубрин. Трубочки, которые утапливаются, надо вворачивать отвёрткой уже поменьше.
• Мембрана ускорительного насоса должна быть с металлическим носиком. Если по каким-то причинам, она пластиковая, надо заменить. Это означает, что стоит неродная, а «левая» деталь.Мембрана должна быть с железным наконечником
• В процессе сборки насоса сначала ставится прокладка на механизм привода, затем сама мембрана. Потом вставляется пружина, и всё затягивается.Пружина насоса должна быть поставлена под крышкой

Теперь важные рекомендации по установке шлангов:

Штуцеры К-151 для подключения шлангов

• На нижний штуцер карбюратора, что под номером 6, надевается шланг от электроклапана холостого хода.
• С клапана на экономайзер холостого хода надевается шланг в штуцер 3. Иначе он называется трубкой забора разряжения.
• В выход 7 монтируется шланг от трамблёра или вакуумного регулятора.
• К 5 — малый шланг вентиляции картера.

Карбюратор К-151 считается надёжным устройством. Однако время от времени он нуждается в регулировке, разборке и очистке.

Устройство карбюратора К-151

В топливной системе карбюратор модели К-151 выполняет функцию приготовления топливовоздушной смеси в составе, необходимом для работы автомобильного двигателя при различных нагрузках – на холостом ходу, на средних или максимальных оборотах. Этот узел применяется на легковых автомобилях «Волга», ИЖ, на коммерческих автомашинах «Газель», «Соболь», внедорожниках УАЗ. Существуют различные модификации «сто пятьдесят первого», и в зависимости от его модели в названии в конце добавляется буква, например, карбюратором К-151С комплектуются машины ГАЗ-3102/31029, ГАЗ-3302 «Газель». Также в зависимости от модели К-151 жиклеры могут устанавливаться разного сечения – многое зависит от характеристик и объема двигателя.

Карбюратор 151-й серии состоит из следующих систем и элементов:

• основного корпуса (средней части) с поплавковой камерой;
• корпуса дроссельных заслонок – поворачиваются заслонки за счет привода, связанного с педалью акселератора (газа);
• верхней крышки поплавковой камеры – в ней находится запорный механизм, не позволяющий камере переполняться бензином, а также воздушная заслонка, необходимая для запуска холодного двигателя и его прогрева;
• главной дозирующей системы – является основной в приготовлении топливовоздушной смеси (ТВС), состоит из каналов определенного сечения, двух топливных и двух воздушных жиклеров;
• системы холостого хода, которая необходима для стабильной работы ДВС на холостых оборотах – в ее состав входит обводной канал, регулировочные винты (качества и количества ТВС), жиклеры (топливный и воздушный), клапан экономайзера с мембранным механизмом;
• насоса-ускорителя – он позволяет автомобилю ехать без провалов при резком ускорении, состоит из дополнительных каналов в основном корпусе, шарикового клапана, мембранного механизма и распылителя топлива;
• эконостата – система предназначена для обогащения ТВС на больших оборотах мотора, представляет собой дополнительные каналы, через которые под воздействием большого разрежения при открытых дроссельных заслонках во впускной коллектор поступает дополнительная порция топлива;
• переходной системы – он нужна для плавного увеличения оборотов в момент начала открытия дроссельной заслонки во вторичной камере, состоит из топливного и воздушного жиклеров.

Карбюратор К-151 состоит из двух камер, дроссельные заслонки в нем открываются последовательно, на входе в штуцере установлен фильтр – защитная сетка. Узел также оснащен обратным топливопроводом, по которому излишки бензина сбрасываются назад в бензобак, также «обратка» не позволяет создавать избыточное давление топлива. Само по себе устройство карбюратора К-151 достаточно сложное, и чтобы отремонтировать и настроить узел, нужен опыт, строгое соблюдение инструкции по ремонту.

Регулировка ПУ карбюратора К-151

Пусковое устройство – это узел, который является источником сигнала, информирующего о пуске силового агрегата. Если элементы пусковой системы неисправны, или работают неправильно – завести автомобиль вы не сможете. Но и при исправном пусковом механизме возможны проблемы, затрудняющие пуск. Для их и исправления и проводится настройка карбюратора К-151, причём такая работа может быть проведена как на демонтированном, так и на рабочем и установленном на двигателе устройстве.

Регулировка на демонтированном Пекаре осуществляется в следующем порядке:

• немного приоткрываем ДЗ и ищем рычаг управления ПУ;
• проворачиваем его в крайнее положение и фиксируем чем-нибудь подходящим (верёвкой, проволокой);
• отпускаем ДЗ в исходное положение. При этом величина зазора между стенкой камеры и кромкой заслонки должна лежать в пределах 1.5±0.3 мм;
• откручиваем контргайку, блокирующую вращение винта-упора, находящегося на рычаге ДЗ;
• сам винт проворачиваем поэтапно, каждый раз на полоборота. При этом мы должны добиться того, чтобы при закручивании контргайки винт оказался расположенным перпендикулярно кулачку, в противном случае ПУ работать не будет;
• проверяем долину тяги, с помощью которой кулачок ПУ соединён с рычагами воздушной заслонки. При повёрнутом в крайнее положение рычаге ПУ и полностью закрытой ВЗ необходимо добиться величины зазора между рычагами в пределах 0.2-0.8 миллиметров. Если это не так, регулировка осуществляется отпусканием или затягиванием головки тяги, что позволяет укоротить или удлинить саму тягу.

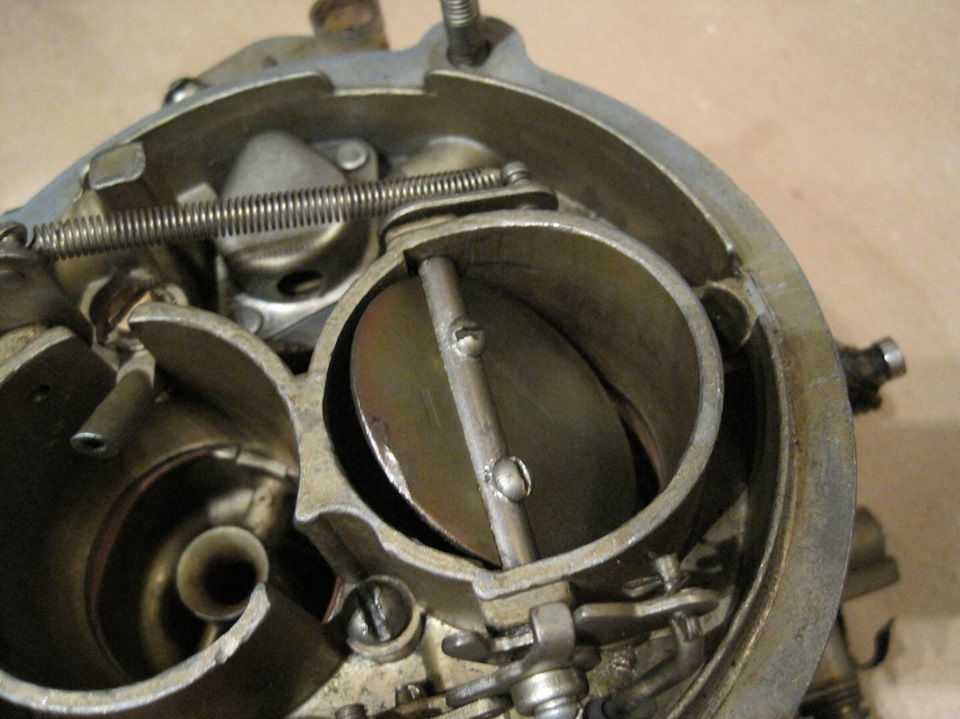

Регулировка заслонок К-151

Отрегулировать ПУ карбюратора К-151 можно и не снимая его, при этом на качестве настройки это не скажется.

Алгоритм настройки:

• демонтируем воздухофильтр автомобиля (разумеется, без снятия короба);
• запускаем мотор на ХХ;
• посредством нажатия на педаль акселератора открываем ДЗ и вытаскиваем манетку – механизм, ответственный за управление работой воздушной заслонки;
• посредством отвёртки с плоским наконечником приоткрываем ВЗ, при этом необходимо определить частоту вращения вала силового агрегата (ориентир — 2600±100 оборотов/минуту). Если скорость намного выше, проделываем схожую операцию с той, которая производилась на снятом карбюраторе: откручиваем контргайку блокировки вращения регулировочного винта рычага, приводящего в движение ДЗ;
• после откручивания контргайки заворачиваем коленвал, если он вращается медленнее, чем нужно, вы вворачиваем КВ;
• затягиваем контргайку.

После выполнения настройки пускового механизма необходимо произвести обкатку карбюратора.

Ремонт

В процессе эксплуатации автомобиля в карбюраторе могут возникать различные неисправности, основные признаки сбоев в этом устройстве:

• повышенный расход топлива;
• черный дым из трубы глушителя, особенно хорошо он заметен, если нажимать на педаль газа резко;
• нестабильная работа на холостых оборотах, мотор может также глохнуть на сбросе оборотов;
• плохая динамика автомобиля;
• провалы при наборе скорости.

При неисправном карбюраторе мотор может не развивать обороты, также нередко во впускном коллекторе слышны хлопки, выстрелы в глушителе. К-151 – достаточно сложный узел, и из строя может выйти практически любой его элемент.

Есть причины, из-за которых карбюратор чаще всего выходит из строя:

• засоряются жиклеры, топливные и воздушные каналы;
• от нагрева происходит деформация корпуса;
• перестает работать запорный клапан поплавковой камеры;
• со временем изнашивается жиклеры.

Многие ремонтники, восстанавливая работоспособность карбюратора, в первую очередь стремятся заменить жиклеры, считая, что из-за них повышается расход топлива, двигатель работает нестабильно

Одно достаточно важное замечание – жиклеры изнашиваются очень редко, и чаще всего износ происходит, когда карбюратор работает часто в пыльных условиях. Наиболее часто встречающаяся причина плохой работы карбюратора – его засорение, но чтобы хорошо прочистить узел, необходимо его полностью разбирать

Ремонт карбюратора К-151 осуществляется со снятием устройства, полной промывкой и продувкой всех его деталей.

Ремонт насоса-ускорителя

Если возникают неисправности ускорительного насоса карбюратора, двигатель начинает «захлебываться», при резком наборе оборотов двигателя получается провал. Достаточно часто причиной такой работы ДВС является засорившийся «носик» распылителя топлива, также может выйти из строя диафрагма ускорительного насоса.

Дефекты диафрагмы определяются внешним ее осмотром, добраться до нее можно легко, не снимая карбюратора с двигателя

Для этого нужно отвернуть четыре винта крышки (на рисунке снизу – под номером 11), но снимать ее нужно аккуратно – важно не потерять пружину, которая находится внутри узла

Чтобы определить исправность распылителя ускоритель насоса, необходимо снять корпус воздушного фильтра, рукой повернуть дроссельную заслонку и посмотреть, идет ли топливо через «носик» ускорителя. Если распылитель засорился, его можно попытаться продуть, но для этого потребуется снимать крышку карбюратора. Если носик не продувается, его следует заменить, работа по его замене также выполняется без снятия всего узла. Замену распылителя ускорительного насоса производим следующим образом:

• снимаем воздушный фильтр;
• отсоединяем трос подсоса;
• отворачиваем семь винтов верхней крышки карбюратора;
• вынимаем шплинт тяги пускового механизма, освобождаем тягу, демонтируем крышку;
• отворачиваем винт распылителя, продуваем или меняем деталь;

Особенности поплавкового механизма

Данный механизм нужен для того, чтобы в поплавковой камере всегда был определенный уровень топлива. Уровень бензина должен поддерживаться, чтобы двигатель мог работать стабильно. Если топлива будет меньше, то смесь станет бедной, что скажется на расходе топлива. Уровень контролируется при помощи поплавка и специального клапана. Когда уровень нормальный и поплавок поднят, клапан будет закрыт и не допустит попадания новой порции бензина.

Когда уровень горючего недостаточный, поплавок опустится вниз и откроет игольчатый клапан, тем самым обеспечивая доступ бензину. По мере того, как камера будет заполняться, поплавок будет подниматься вверх. В результате закроется игольчатый клапан.

Одновременно с тем, что расход топлива непостоянен, меняется и его подача со стороны топливного насоса. Это позволяет исключить повышение давления на входе карбюратора. Уровень в поплавковой камере непостоянный и не сохраняется в разных режимах работы мотора.

Регулировка холостого хода карбюратора на УАЗе

К 151 «Пекар» не имеет винта качества, как его приемник ДААЗ 4178. Автомобиль не предусматривает установки тахометра, поэтому подключить его нужно будет самостоятельно на время выполнения работ. Теперь запустите мотор и прогрейте его до рабочей температуры.

Следующий порядок действий таков:

• Как на видео, при помощи винта количества и винта регулировки дроссельной заслонки, выставите нужные обороты холостого хода.
• Несмотря на отсутствие винта качества, система предусматривает обогащение и обеднение смеси путем регулировки количества подаваемого воздуха. Для этого установлен механизм регулировки положения дроссельной заслонки.
• После того, как обороты составят 800-900 об/мин, необходимо винт качества закручивать до того момента, когда двигатель начнет немного поддергивать. Такой режим является самым экономичным и оптимальным, с точки зрения сохранения мощности и убережет от неисправности, связанной с запуском.

Остались вопросы по регулировке холостого хода? Тогда посмотрите этот видео материл поможет их развеять!

Высокие обороты двигателя на холостом ходу: инжектор.

Отличия в режимах работы двигателя на холостых оборотах и работы под нагрузкой в том, что в режиме ХХ воздух в камеру сгорания направляется не через дроссельную заслонку, то есть дроссельная заслонка перекрыта.

Для большого количества автомобилей с ДВС нормальным расходом топлива в режиме холостого хода считается 600-1000 об/мин. Однако, наблюдаются у многих машин такие неполадки — это повышенные обороты холостого хода на прогретом двигателе, это от 1500 об/мин и больше.

Особенно неприятная на слух работа двигателя на ХХ — это плавающая работа двигателя. Когда «плавает» ДВС на ХХ обороты то подскакивают до 2000 об/мин, то падают до 700 об/мин.

Появление плавающего холостого хода и стабильно повышенных оборотов на горячем двигателе возникают из-за одних и тех же причин.

Для инжекторных двигателей причинами высоких оборотов и плавающих холостых ходов является неправильная подача воздуха и обогащения или обеднения смеси. Обороты зависят от подаваемого воздуха в цилиндры. При полностью открытой дроссельной заслонке подается много воздуха во впускной коллектор. После чего, электронный блок управления (ЭБУ) определяет сколько воздуха поступило, определяет на сколько открыта дроссельная заслонка (на какой угол), а также определяет еще необходимые температурные параметры, и, отсюда уже решает сколько надо подать бензина.

Простыми словами, обороты уменьшатся, если топливная смесь станет бедной. А, если обороты упали, то, соответственно инжекторный силовой агрегат начнет всасывать меньше воздуха.

Когда соотношение топлива и воздуха станет оптимальной, состав смеси станет нормальным и обороты станут повышенными, затем снова заниженными, инжектор будет «плавать».

1. ДПДЗ.
2. ДПРВ.
3. Подсос воздуха на впускном коллекторе.

Бывает, что двигатель держит стабильные повышенные не плавающие обороты от 1500 об/мин до 2000 об/мин. Такая работа обусловлена тем, что инжектор подает больше топлива в режиме холостого хода, достаточной для стабильности оборотов. Из-за такой неправильной работы идет перерасход топлива. Если на двигателе есть воздухорасходомеры и датчики давления на впускном коллекторе, то такой неполадки может не быть. Самой распространенной причиной повышения оборотов или плавающих на холостом ходу как на инжекторных, так и на карбюраторных двигателей — это подсос воздуха.

Искать причину надо во впуске. Подсасывать может из-за:

1. Дроссельной заслонки.
2. Канала холостого хода.
3. Устройство для удержания оборотов во время прогрева двигателя.
4. Сервопривод принудительного увеличения оборотов холостого хода.

Причина в дроссельной заслонке

За открытие и закрытие дроссельной заслонки отвечает педаль газа. Нормальная работа двигателя на ХХ — это такая, при которой не требуется давить на газ для поддержания оборотов ХХ. Бывают педали газа механические, которые открывают и закрывают заслонку с помощью тросика, и электронные.

Механический акселератор может неправильно работать из-за повреждений тросика (перелом, перекус, окисление). Когда тросик испорченный, электронный блок управления (ЭБУ) может получать сигнал, что осуществляется нажатие на педаль газа и инжектор обеспечивает повышенные обороты.

Причина в канале холостого хода

В этом случае лишний воздух проходит по каналу ХХ. Во многих инжекторных двигателях есть специальный канал холостого хода, который огибает дроссельную заслонку. В такой конструкции предусмотрен винт для регулировки сечения воздушного канала подачи. При помощи этого винта открывая или закрывая канал, можно установить оптимальный режим холостого хода.

Порядок подключения патрубков к карбюратору К151Д

Карбюраторный узел (КУ) в модификации К151Д по внешнему виду, конструкции и многим компонентам идентичен модели К151С, которая устанавливалась на моторы ЗМЗ-402. Само по себе устройство не отличается большой сложностью, тем более, его просто устанавливать, но у некоторых водителей (автовладельцев) возникают трудности с подключением шлангов, так как здесь их достаточно много.

Остановимся на этом вопросе подробнее, рассмотрим с помощью схем (фото), куда подключаются патрубки, и для чего каждый из штуцеров нужен:

• на первой картинке: №1 – для основного шланга подачи топлива, №2 – для «обратки», №3 – для патрубка вентиляции картера, №4 – для подсоединения электромагнитного клапана (ЭМК) экономайзера холостого хода;
• на второй картинке: №5 – для подсоединения к ЭМК экономайзера (второй отвод), №6 – для соединения с клапаном рециркуляции ОГ (отработавших газов).

Первые два штуцера – самые важные, предназначены для подключения шлангов подачи и отвода лишнего топлива, между собой их перепутывать нельзя, так как «обратка» оснащается клапаном, и топливо по ней поступать в КУ из бензобака не будет, мотор не заведется. Под номером три подсоединяется патрубок принудительного отвода картерных газов из двигателя, которые подпадают под действием разрежения во впускной коллектор. Так как этот отвод размещается в нижней части корпуса, в сам карбюраторный узел картерные газы не поступают.

Под номерами 4 и 5 (они на разных картинках) – отводы со шлангами, с помощью которых подключается ЭМК для управления экономайзером ХХ (холостого хода), этот клапан нередко ломается (правда, может выйти из строя и предохранитель). К тому же считается, что он не играет большой роли, практически не влияет на экономию горючего, и его часто отключают, зацикливая трубкой отводы между собой. Оставлять без подключения штуцеры свободно или глушить их нельзя – двигатель будет глохнуть, работать со значительными перебоями, потеряет мощность.

Номер 6 – самый «необязательный» из всех отводов, так как клапан рециркуляции влияет только на экологичность выхлопа отработанных газов, к тому же это устройство не всегда устанавливается на автомобиле. При желании штуцер №6 можно заглушить, но вовсе не обязательно, если его оставить открытым, ничего не изменится, на работу ДВС никак не повлияет.

Блог про Уаз

О книге : Руководство. Издание 2003 года. Формат книги : файл pdf в архиве zip Страниц : 76 Язык : Русский Размер : 9.3 мб. Скачивание : бесплатно, без ограничений и паролей

Карбюратор К-151. Устройство, регулировка, ремонт.

В книге рассмотрены особенности конструкции и работы автомобильных карбюраторов семейства К-151 производства ОАО «ПЕКАР». Приведены основные характеристики и параметры узлов и систем карбюратора. Изложены особенности эксплуатации и технического обслуживания карбюраторов и связанных с ним систем автомобиля — экономайзера принудительного холостого хода и снижения токсичности.

Даны рекомендации по обнаружению и устранению характерных неисправностей. Приведены указания по разборке, сборке, диагностике, регулировке и ремонту узлов и систем карбюраторов. Цветные иллюстрации способствуют лучшему пониманию материала.

Карбюраторы серии К-151 выполнены по общим типовым схемам, но по конструкции кардинально отличаются от широко распространенных карбюраторов типов «Вебер», «Озон» и «Солекс» и практически не имеют с ними общих деталей. Необходимость создания карбюраторов серии К-151 вызвана расширением модельного ряда Горьковского и Ульяновского автозаводов, автомобили которых оснащены двигателями Заволжского моторного завода (ЗМЗ).

По сравнению с предыдущими моделями карбюраторов ОАО «ПЕКАР» карбюраторы серии К-151 обеспечивают более качественное смесеобразование и точное дозирование топлива на всех эксплуатационных режимах, что в достаточной мере удовлетворяет требованиям существующих и перспективных норм токсичности отработавших газов и топливной экономичности.

ОАО «ПЕКАР» выпускает базовый карбюратор серии К-151 и семь его модификаций — К-151В, 151Г, 151Е, 151И, 151Д, 151П и 151Н, предназначенных для установки на четырехцилиндровые двигатели ЗМЗ автомобилей ГАЗ, УМЗ — автомобилей УАЗ и УЗАМ — автомобилей Иж.

Все модификации карбюраторов этого семейства однотипны: двухкамерные двухдиффузорные с падающим потоком горючей смеси и пневматическим торможением топлива, сбалансированной поплавковой камерой, элементами закрытой системы вентиляции картера и последовательным открытием дроссельных заслонок. Они различаются в основном тарировочными данными и наборами комплектаций дополнительными элементами.

Карбюраторы серии К-151 снабжены односекционной поплавковой камерой с пустотелым латунным поплавком; автономной системой холостого хода (АСХХ); главными дозирующими системами в первичной и вторичной камерах, переходной системой вторичной камеры; системами отбора управляющего разрежения дпя вакуумного корректора распределителя зажигания и клапана рециркуляции отработавших газов (не на всех модификациях); клапаном отключения подачи топлива на режиме принудительного холостого хода (ПХХ); механическим приводом дроссельной заслонки вторичной камеры; диафрагменным механизмом пуска и прогрева холодного двигателя с ручным приводом воздушной заслонки; эконостатом; диафрагменным ускорительным насосом.

Модификации К-151В и К-151Г предназначены для двигателей семейства УМЗ-417.10 рабочим объемом 2,45 л. автомобилей УАЗ-31512, 31514, 3741, 3962, 2206, 3303, 3909. Они отличаются от базового карбюратора, и от всех других модификаций семейства, тарировочными данными, наличием клапана разбалансировки поплавковой камеры с электроприводом, отсутствием штуцеров обратного слива топлива и отбора управляющего разрежения для клапана системы рециркуляции отработавших газов.

Обе модификации имеют одинаковые тарировочные данные и различаются лишь конструкцией привода дроссельных заслонок: у модификации К-151В на оси дроссельной эаслонки первичной камеры установлен рычаг для соединения с педалью акселератора с помощью системы тяг, у К-151Г вместо рычага смонтирован сектор для подсоединения гибкого троса.

Замена карбюратора К-151

При сильном износе деталей карбюратор нуждается в замене, чаще всего он меняется, если изнашивается корпуса:

• сильно деформируется нижняя поверхность средней части;
• коробится крышка (верхняя часть корпуса);
• изнашивается посадочное место под дроссельные заслонки в нижней части.

Цена нового карбюратора К-151 достаточно высокая (в среднем 5,5-6,5 тыс. рублей), но с неисправным устройством ездить невозможно, тем более, с большим расходом топлива денег теряется еще больше. Меняется К-151 достаточно просто, рассмотрим процесс его замены на автомобиле «Газель»:

• глушим мотор, отворачиваем хомут воздушного патрубка, демонтируем «гофру»;
• демонтируем корпус воздушного фильтра – сначала крышку, затем основной корпус (крепится тремя гайками на 10);
• ослабляем два крепления троса подсоса, выдергиваем трос;
• отсоединяем трос газа;
• освобождаем карбюратор от всех шлангов;
• откручиваем 4 гайки, которые держат корпус устройства;
• демонтируем узел – он может сидеть очень плотно, поэтому можно его снизу слегка поддеть отверткой, но нужно работать инструментом аккуратно, чтобы не повредить прокладку под карбюратором;
• ставим на место новый карбюратор, запускаем и прогреваем ДВС, производим регулировку холостого хода.

Таблица: параметры карбюраторов серии К-151 Подключение к-151

Регулировка карбюратора к151д на 406 двигательНо для достижения оптимальной работы этих агрегатов требуется их корректно отрегулировать, для чего схема подключения шлангов карбюратора К-151 в 402 двигателе также должна быть предварительно изучена. Они заливают в топливный резервуар 10 литров бензина, суточный счётчик ставят на 0, ездят с прогревами ДВС и остановками в городе и по трассе, пытаясь осилить 120-километровый путь.

• на прогретом двигателе;
• с отрегулированными зазорами в газораспределительном механизме
• с исправными свечами зажигания и отрегулированным углом опережения зажигания;
• при полностью открытой воздушной заслонке.

Устройство К-151

Рассмотрим конструкцию данного механизма. Устройство карбюратора «Газель» 406 сравнительно простое. Агрегат состоит из нескольких элементов. Нужно сказать, что карбюратор имеет две камеры.

Данный прибор состоит из нескольких частей. Это основной корпус или средняя часть, в котором устроена поплавковая камера. Далее имеется корпус, где установлены дроссельные заслонки. Также в устройстве агрегата можно выделить верхнюю крышку, в ней установлен запорный механизм, который позволяет регулировать количество топлива в поплавковой камере. Также в крышке имеется воздушная заслонка, с ее помощью можно запустить холодный двигатель.

Далее можно выделить важные системы карбюратора «Газель». Это главная дозирующая система и система холостого хода. ГДС или главная дозирующая система очень важна, она является основной в процессе приготовления топливной смеси для основных рабочих режимов двигателя. ГДС – это два топливных жиклера и два воздушных для первой и второй камеры.

Карбюратор К-151 Д оснащается ускорительным насосом. Он необходим, чтобы двигатель мог работать без каких-либо провалов при необходимости резкого ускорения или при начале движения. Ускорительный насос представляет собой дополнительные каналы в корпусе, шариковый клапан и распылители.

Есть в данном карбюраторе и эконостат. Данная система нужна, чтобы обогащать смесь при работе двигателя на максимальных нагрузках. Эконостат – это дополнительные специальные каналы, через которые за счет разрежения и открытые дроссельные заслонки подается порция бензина, что призван обогатить смесь.

Имеется и переходная система. Когда ГДС еще не вступила в работу, а дроссельная заслонка приоткрыта, с помощью переходной системы идет питание двигателя, и он может плавно увеличить обороты. Переходных систем две: для первой и второй камеры.
