Цвета проводов в электрике, что значат их буквенные маркировки, и как их можно отличить

Цветовая маркировка резисторов: расшифровка, с какой стороны и как читать

Некоторые характеристики резисторов наносятся прямо на их корпус, в виде разноцветных полос разного количества, от 3 до 6 полос. Если на резистор нанесено от трех до четырёх полос, то две последние обозначают множитель и погрешность резистора.

Первые две полоски на корпусе резистора, это так называемые «значащие цифры», расшифровку которых можно посмотреть в таблицах к статье.

Так, например, красная, фиолетовая, золотистая и оранжевая полоски на резисторе расшифровываются следующим образом:

Красная полоса = 2;
Фиолетовая = 7;
Оранжевая полоса это множитель резистора = 1000;
Золотистая полоска = допуск (погрешность) (+-) 5%.

Чтобы разобраться в такой цветовой маркировке резисторов нужно: 27*1000 = 27 000 Ом = 27 кОм (+-)5%. Бывают также резисторы с пятью или шестью полосами.

В таком случае первые три полосы на резисторе, это значащие цифры, 4 множитель, 5 допуск, а шестая полоса температурный коэффициент сопротивления резистора.

Теперь следует разобраться с тем, где начало, а где конец у полос на резисторе.

С какой стороны читать цветовую маркировку резисторов

Цветная маркировка на резисторах в виде полос сдвинута в одну из сторон, что и обозначает начало. Тем не менее, можно найти и такие резисторы, на которых цветные полосы нанесены равномерно, то есть, без сдвига в одну сторону.

В таком случае нужно обратить внимание на цвет полос с одного края

Черная, золотистая или серебристая полоски наносятся исключительно с краю цветовой маркировки резисторов. Следовательно, если одна из таких полос есть, то это и будет конечная сторона, значит, отчёт следует начинать с противоположной стороны.

Как подключить телефон к Пионер

Представленный вид автомагнитолы отвечает далеко не всем требование своих владельцев. К примеру, не представляется возможным подключить к ней телефон, без проведения целого ряда действий. Остановимся на этом более подробно, так как представленная тема не утратила своей актуальности.

Для осуществления подобной процедуры, в первую очередь потребуется сделать так называемый линейный вход. Наличие такого аналогового входа позволит подключать к магнитоле целый ряд девайсов, в том числе и телефон. Рассмотрим наиболее распространенный способ монтажа линейного входа.

Для реализации поставленной задачи необходимо выполнить следующую последовательность действий:

отыскать местоположение встроенного входа AUX;
отсоединить контакты линейного входа;
припаять к подводным выводам коннектор типа RCA, более известный в простонародье как «тюльпан».

В том случае, если возникли сомнения относительно правильности выбора соответствующего разъема, достаточно прикоснуться к каждому из проводов.

В этот момент, по мере увеличения громкости, в динамиках будет прослеживаться характерный нарастающий фон. Его наличие будет говорить о том, что вы на верном пути.

Основные типы маркировочных кабельных бирок

Маркировочная бирка в соответствии с международными стандартами должна устанавливаться на открытых кабельных трассах и силовых установках. Если провод проложен в специально предназначенных для этого конструкциях, то расстояние между маркерами может составлять 50-70 м. Без них нельзя обойтись в ряде других случаев:

когда трасса пересекает различные преграды, из-за которых визуальный осмотр затруднителен (межэтажные перекрытия, стены, перегородки), то бирки размещают с каждой стороны от пройденного препятствия (к примеру, по обе стороны стены);
в точках, где изменяется направление кабельной линии;
в местах, где осуществляется ввод или вывод из других сооружений.

Многие производители и электромонтажники отдают предпочтение кабельным биркам из пластика, поскольку такой материал способен продолжительное время противостоять влаге, не изменяя свои свойства.

Форма маркировочных бирок

В правилах и регламентах указывается информация по формам бирок, о которой писалось выше:

треугольные – устанавливаются в кабельных линиях контрольного или сигнального назначения;
квадратные – для силовой трассы напряжением до 1 кВ;
круглые – свыше 1 кВ.

Размеры маркировочных бирок

Наиболее распространенными марками кабельных бирок являются У-134, У-135, У-136 и У-153. Сравним их размеры и в зависимости от полученных данных сделаем выводы по возможному применению в системах:

У-134 эксплуатируется для обозначения силовой трассы напряжением не выше 1000 В. Квадратная бирка площадью 55×55 мм оснащена двумя пазами 11×3,5 мм для фиксации кабельбиндером.
У-135 подходит для указания информации на электрических цепях напряжением более 1000 В. Круглые изделия диаметром 55 мм и аналогичными пазами для кабельбиндера.
У-136 эксплуатируется для маркировки сигнальных и контрольных проводов. Треугольное изделие имеет равные стороны длиной 62 мм каждая. Есть два паза для кабельбиндера аналогичного размера.
У-153 применяется для силовых линий напряжением до 1000 В. Квадратное изделие длиной 28 мм и отверстием на 5 мм крепится при помощи специальной проволоки.

Цветовая маркировка проводов и кабелей

Общепринятые стандарты и правила цветовой маркировки изоляционной оболочки проводов позволяют быстрое и безошибочно определить рабочие параметры кабеля, понять, в каких системах и устройствах он может использоваться. Регламент цветовой маркировки прописан ПУЭ и ГОСТ.

Примечательно, что система обозначений будет разной для кабельных сетей с переменным или постоянным током. Нередко кабель делается разноцветным. Вместо оболочки цветная маркировка может выполняться при помощи термоусадочных трубок (кембриков). Еще один вариант – цветная изолента. Выбор цвета для фазных и нулевого проводов всегда должен быть разным!

Для трехфазных переменных силовых линий шины следует маркировать так:

первая фаза – желтая;
вторая – зеленая;
третья – красная.

В кабельных трассах постоянного тока цветовые обозначения выбираются в соответствии с зарядом, который может быть положительным или отрицательным. В первом случае выбирается провод в красной оплетке, во втором – в синей. Система не поддерживает фазных и нулевого проводов, а для среднего обычно берут светло-синий проводник.

Для энергетических установок напряжением до 1 кВ и нейтралью выполняется следующая маркировка:

рабочий нулевой провод – синий;
заземление – желто-зеленый;
совмещенный нулевой – желто-зеленый с синими маркерами (либо синий с желто-зелеными маркерами);
фазы – красная, черная и другие цвета в зависимости от количества.

Примечательно, что проводка внутри электрических приборов делается красной, в розетках – коричневой.

Это интересно: Чем отличается лампа ДРВ от ДРЛ?

SMD резисторы

SMD резисторы – это миниатюрные резисторы, предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.

Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора. Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.

Для чего нужна маркировка резисторов

Учитывая тот факт, что смд резисторы имеют небольшой размер, на них нельзя нанести цветовую маркировку, поэтому производителями был разработан иной способ маркировки. Как правило, обозначение smd резисторов содержат три или четыре цифры, могут присутствовать буквы.

Цифровая маркировка резисторов необходима для того, чтобы указывать на численное значение сопротивления резистора, последняя цифра является множителем. Она же может указывать на степень, которую надо возвести 10, чтобы получить окончательный результат. Например, определить сопротивление можно таким образом: 450 = 45 х 10равно 45 Ом.
Если маркировка имеет вид EIA-96, то это означает, что резисторы высокой точности. Этот стандарт предназначается для резисторов, которые имеют небольшое сопротивление в 1%. Такая система маркировки имеет три элемента: 2 цифры, которые указывают на код номинала, а буквы являются множителем. Цифры – это код, которое дает число сопротивления. Например, код 04 может указывать на 107 Ом.

Для удобного расчета применяется калькулятор, который поможет быстро найти величину сопротивления. Для расчета надо ввести код, который есть на компоненте и сопротивление сразу отобразиться внизу. Такой калькулятор подходит не только для стандарта. Чтобы более точно проверить сопротивление, лучше всего для расчета применять мультиметр. Какой лучше мультиметр выбрать, читайте здесь.

Какие характеристики показывает

Самой главной характеристикой деталей является величина номинального сопротивления, допуск на величину и коэффициент температуры. С любой из этих характеристик связана мощность smd резисторов и сопротивление между ним и окружающей температурой. В некоторых областях учитываются даже шумовые характеристики.

Чтобы подробно разобраться в этом вопросе, надо внимательно изучить все характеристики:

Величина номинального сопротивления. Допуск на величину номинального сопротивления задается в процентах. Такое значение указывает на сопротивление резистора при внешних воздействиях на него.
Температура. Как правило, естественной температурой считается +20°С и должно быть нормальное атмосферное давление. СМД резисторы выпускаются с допуском на номинальное сопротивление в пределах от ±0.05% до ±5%.
Точность. Самыми точными резисторами можно считать те, которые высчитываются по формуле ТКС=DR/(R*DТ). DR означает изменение сопротивления при перемене температуры на величину DТ, R – номинальное значение сопротивления.

Если компоненты можно просчитать по этой формуле, то это означает, что они обладают наивысшей точностью.

Универсальная таблица цветов

Существует универсальная таблица цветов, которая позволяет проводить быстрый расчет номиналов каждого резистора при необходимости.

При создании подобной таблицы выделяют следующие поля:

Цвет кольца или нанесенной точки. При этом, указывается как название, так и приводится пример.
В зависимости от того, каким по счету стоит цвет, есть возможность перевести цветовую кодировку в числовое значение. Это необходимо при создании схемы для условного обозначения номиналов.
Множитель позволяет провести математическое вычисление того, какое сопротивление имеет рассматриваемый вариант исполнения.
Также, практически для каждого цвета имеется поле, которое обозначает максимально отклонение от номинала.

Стоит помнить, что каждый цвет может обозначать цифру в маркировке, значение множителя или максимальное отклонение.

Примеры

Пример 1:

Использование подобной таблицы рассмотрим на следующем примере: коричневый, черный, красный, серебристый. Чтение колец проводим слева на право, получаемое значение всегда кодируется в Омах.

Согласно данным из таблицы, проводим следующую расшифровку:

Коричневый цвет в первом положении обозначает как цифру, так и множитель. В этом случае, цифра будет равна «1», а множитель «10». Стоит отметить, что в первой позиции не могут использоваться следующие цвета: черный, золотистый или белый.
Второй цвет означает номер второй цифры. Черный означает «0» и он не используется при расчетах. Имея подобные данные, можно сделать вывод, что резистор имеет буквенно-числовую маркировку 1К0.
Третий цвет определяет множитель. В нашем случае он красный, множитель у этого цвета «100».
Последний цвет означает максимальный допуск по отклонению, и серебристый цвет соответствует 10%.

Используя таблицу, можно сказать, что рассматриваемый резистор имеет маркировку 1К0 и значение сопротивления 1000 Ом (10*100) или 1 кОм, а также допуск 10%.

Пример 2:

Еще одним более сложным примером назовем расчет номинальных значений следующего резистора: красный, синий, фиолетовый, зеленый, коричневый, коричневый. Данная маркировка состоит из 6 колец.

При расшифровке отмечаем следующее:

1 кольцо, красное – число «2».
2 кольцо, синее – число «6».
3 кольцо, фиолетовое – число «7».
Все числа выбираем из таблицы. При их сочетании получаем число «267».
4 кольцо имеет зеленый цвет

В данном случае обращаем внимание не на числовой значение, а множитель. Зеленый цвет соответствует множителю 105. Проводим расчет: 267*105=2,67 МОм.
5 кольцо имеет коричневый цвет и ему соответствует значение максимального отклонения в обе стороны 1%.
6 линия коричневая, что соответствует температурному коэффициенту в значении 100 ppm/°C.

Из вышеприведенного примера можно сказать, что провести расшифровку маркировки не сложно, и количество колец практически не оказывает влияние на то, насколько сложными будут расчеты. В рассматриваемом случае, резистор имеет сопротивление 2,67 МОм с отклонением в обе стороны 1% при температурном коэффициенте 100 ppm/°C.

Процедуру можно упростить, воспользовавшись специальными калькуляторами. Однако, не многие проводят вычисление 6 колец, что стоит учитывать.

Номинальные ряды резисторов можно назвать результатом проведения стандартизации номинальных значений. Постоянные резисторы имеют 6 подобных рядов. Также, введен один ряд для переменных номиналов и специальный ряд Е3.

На примере приведенного номинала проведем расшифровку:

Буква «Е» обозначает то, что проводится маркировка по ряду номинала. Эта бука всегда идет в обозначении.
Цифры после буквы означает число номинальных значений сопротивления в каждом десятичном интервале.

Существуют специальные таблицы с отображение номинальных рядов.

Для выявления стандартных рядов, был принят ГОСТ 2825-67. При этом, можно выделить несколько наиболее популярных стандартных рядов:

Ряд Е6 имеет отклонение в обе стороны 20%.
Ряд Е 12 имеет допустимое отклонение 10%.
Ряд Е24 обладает показателем максимально допустимого отклонения в обе стороны 5%.

Последующие ряды Е48 и Е96, Е192 обладают показателем отклонения 2%, 1%, 0,5% соответственно.

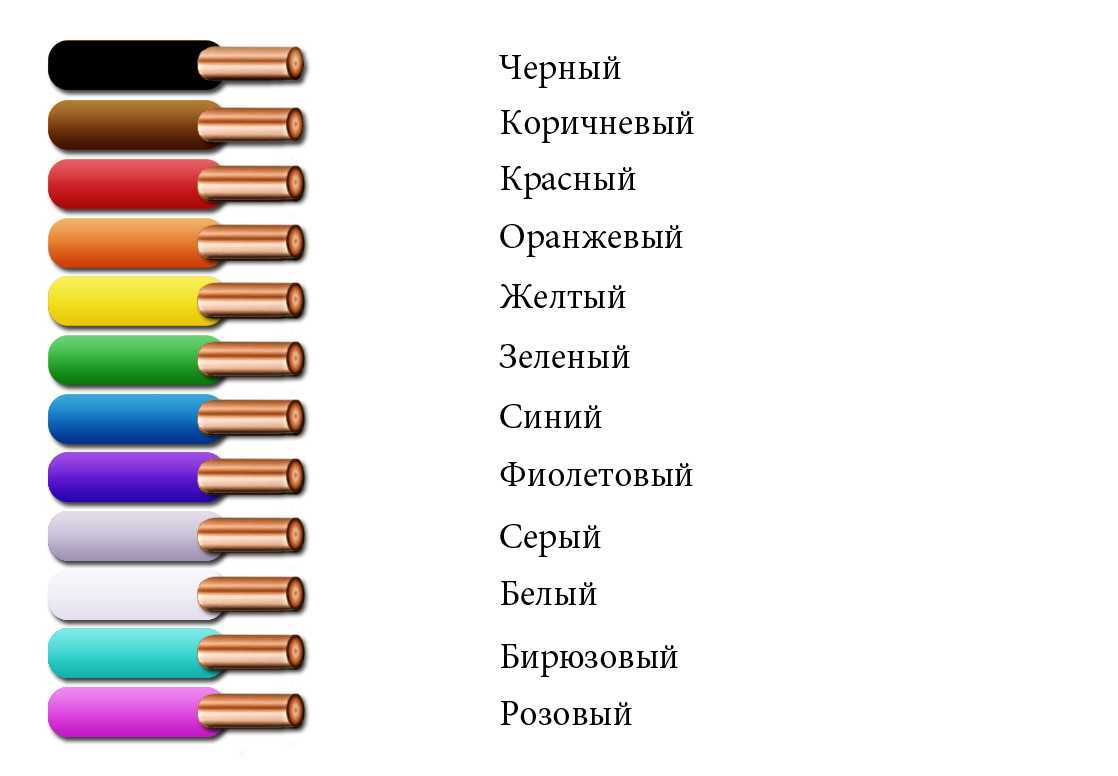

Цветовая маркировка проводов

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так

Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.

Цвет провода заземления

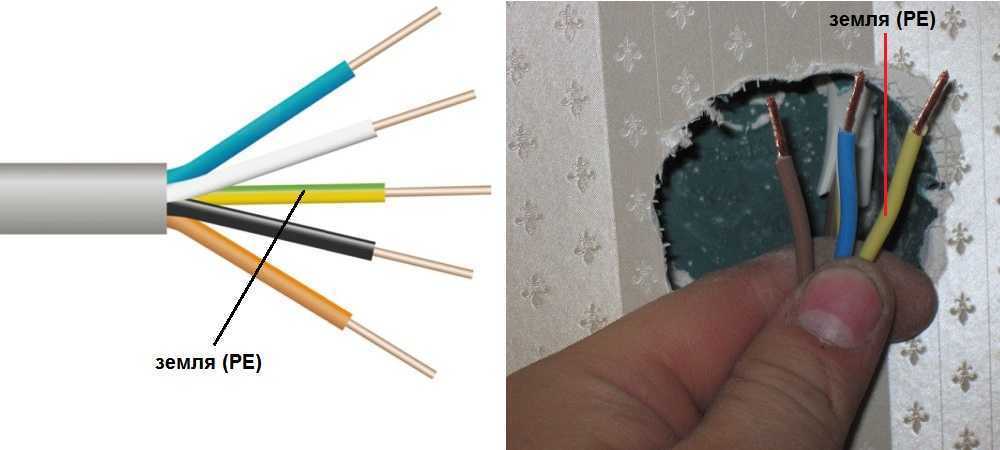

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

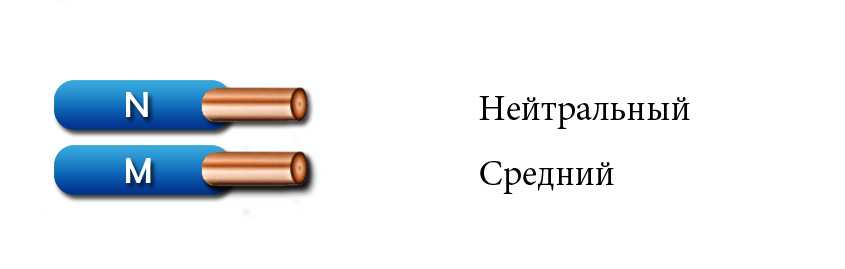

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

https://youtube.com/watch?v=7_KWIKDCvfE

Как проверить правильность маркировки и расключения

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

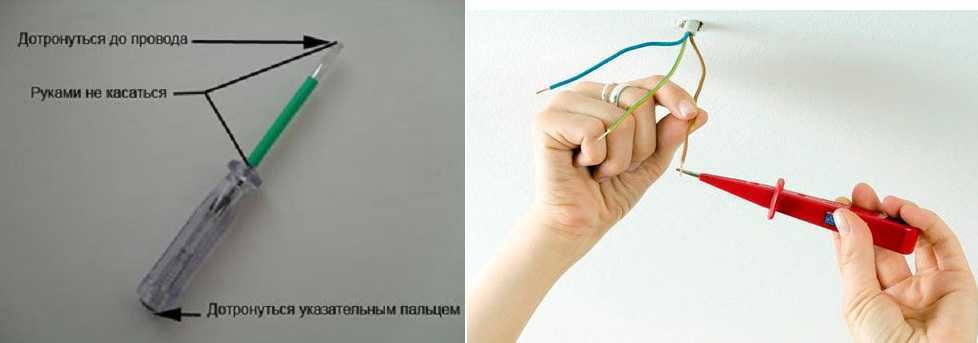

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Это интересно: Как открутить кран буксу из смесителя если она прикипела?

Таблица связи между “цветовой гаммой” и ключевыми понятиями

Расцветка на полосе резистора	Показатель валентности	Множитель	Показатель толерантности	Значение температурного коэффициента *
Бесцветная	не существует	отсутствует	диапазон 20 процентов	неопределенно
Серебряная	не существует	10 в степени -2	диапазон 10 процентов	неопределенно
Золотая	не существует	10 в степени -1	диапазон 5 процентов	неопределенно
Черная	ноль	единица	неизвестно	200/1000000
Коричневая	один	десять	диапазон 1 процент	100/1000000
Красная	два	сто	диапазон 2 процента	50/1000000
Оранжевая	три	10 в степени 3	неизвестно	15/1000000
Желтая	четыре	10 в степени 4	неизвестно	25/1000000
Зеленая	пять	10 в степени 5	диапазон полпроцента	неопределенно
Синяя	шесть	10 в степени 6	диапазон 0,25 процентов	10/1000000
Фиолетовая	семь	10 в степени 7	диапазон 0,1 процентов	5/1000000
Серая	восемь	10 в степени 8	диапазон 0,05 процентов	1/1000000
Белая	девять	10 в степени 9	неизвестно	неопределенно

Цветовая маркировка резисторов — что это такое

Все важные и нужные сведения о тех. параметрах чип резистора можно узнать, просто посмотрев на него, это действительно радует многих электриков. Для официального обозначения сопротивления и других характеристик создана специальная маркировка резисторов – цветными полосками. Важны не только цвета, но и их последовательное размещение. Маркировка выглядит как кольца разных цветовых решений. Такая форма необходима для того, чтобы человек мог, не поворачивая в руке такой небольшой элемент, понять все его параметры.

Какие бывают разновидности обозначения полосками

Типовая маркировка резисторов по цвету сформирована из трех или шести полос/колечек. Чем больше полосок, тем больше точность измерения. Рассмотрим самые популярные вариации раскрасок.

Устройства с 3 полосками

Подобную кодировку используют лишь для тех компонентов, которые имеют планового типа отклонения не более двадцати процентов. Числовые обозначения, относящиеся к цветовым решениям, можно брать из таблички. Первые два круга отображают сопротивление прибора, третий указывает на множитель.
Если обозначить 1 полосу меткой D1, 2 D2, 3 E, то выражение будет таким:R=(10D1+D2)*10E.
Например, на детали 1 полоса красная, 2зеленая, 3 — желтая. Пытаемся найти сопротивление (10*2+5)*104=25*10 в четвертой степени=250000 Ом или 250 кОм.

Устройства с 4 полосками

Предназначены для техники с точностью до 5 или 10 процентов. Цветовая схема резисторов сопротивлений не меняется: первые 2 колечка — номинал сопротивления, 3 — десятичного типа множитель, 4 — допуск. Золотистый допуск — 5% (причислен к ряду Е24), серебристый — 10% (ряд Е 12). В этом случае, получается такая формула: R=(10D1+D2)*10E±S, где 1 полоска — D1, 2 — D2, 3 — Е, 4 — S. Например: если вы видите прибор с 4 полосками зеленого, оранжевого, алого и золотого цвета, то сопротивление будет равно R=(50+3)*10 второй степени=5300 Ома+-5% или 5.3 кОм ± 5%.

Устройства с 5 полосками

Эта цветовая кодировка резисторов полоскового типа используется для полос Е48 – 2%, Е96 – 1%, Е 192 – 0,5%. Технология подсчета первых 3 полосок не меняется, четвертая расшифровывается, как десятичного типа множитель, а пятая, это уровень допуска. Выражение: R=(100D1+10D2+D3)*10E±S, где D1, D2 и D3 – первые три кружка, Е-четвертый, S – пятый. Допуски выделяют очень просто:

E48 (2%) — алый цвет;
E96 (1%) — коричневое цветовое решение;
E192 (0,5%) — зеленый цвет;
0,25% — синее цветовое решение;
0,1% — фиолетовый;
0,05% — сероватый.

Шестиполосные приборы

Специалисты осведомлены, что у многих резисторов есть ТКС. Этот параметр отображает, на какую величину повышается,/уменьшается сопротивление детали при изменении температурного режима на 1 градус. Этот коэффициент измеряется в ppm/OC. Рассмотрим полностью цветовое обозначение резисторов на 6 кольце:

Коричневое цветовое решение — 100 ппм/OC.
Алый — 50 ппм/OC.
Желтый цвет — 25 ппм/OC.
Оранжевое цветовое решение — 15 ппм/OC.
Синее цветовое решение — 10 ппм/OC.
Фиолетовое цветовое решение — 5 ппм/OC.
Белоснежный — 1 ппм/OC.

Разберем примерный вариант определения резистора по кодировке цветового типа на 6 колец. Представьте, у вас есть резистор с алой, зеленой, фиолетовой, желтой, коричневой и оранжевой полоской. Сопротивление будет равно (100*2+10*5+7)*104 +-1% (15ппм/OC) или же 2570000±1% (15ппм/OC) или 2,57 ±1% (15ппм/OC) МОм.

Коричневый — до 1 %.
Алый цвет — не более 0,1% отказов.
Оранжевое цветовое решение — не больше 0,01% отказов.
Желтый — не больше 0,001% отказов за тысячу рабочих часов.

Назначение маркировки

Большинство новичков, впервые столкнувшись с самим понятием маркировки, задаются вопросом о том, что же обозначают буквы и цифры, входящие в ее состав. Несмотря на большое разнообразие, как отечественной, так и зарубежной продукции, маркировка кабелей содержит информацию о:

материале жил и их количестве, в большинстве случаев токоведущие элементы изготавливаются из меди или алюминия с монолитными или многожильными проводниками, но встречаются и специфические модели со стальными или композитными жилами; Рис. 1: тип и материал жил
типе изоляции – предоставляет информацию, из чего выполнена изоляционная оболочка, как самих жил, так и других слоев в кабеле (резина, поливинилхлорид, фторопласт и прочие.);
сечении проводников – указывает площадь токоведущих элементов в поперечном разрезе, которая определяет сопротивление электрическому току и варьируется в пределах от 0,35 до 240мм2;
номинальных электрических величинах – может содержать значение рабочего напряжения, на которое рассчитана изоляция, в маркировке чаще всего встречаются номиналы 0,23; 0,4; 6; 10; 35 кВ;
области применения – указывает на устойчивость к агрессивному воздействию окружающей среды;
конструктивных особенностях – в маркировке обозначает наличие дополнительных элементов или применение специфических технологий при изготовлении;
степени гибкости – указывает, насколько хорошо может изгибаться данная модель кабеля, гибкость жилы в маркировке может обозначаться цифрами от 1 до 6, где 1 наименее гибкая, а 6 самая гибкая марка.

Основные отличия

Следует отметить, что в назначение маркировки кабелей и проводниковой продукции может входить и указание конкретных конструктивных особенностей, соответствующих его типу (кабель, провод или шнур). Так провод – это изделие из монолитного или многопроволочного токоведущего элемента, которое как может содержать изоляцию, так и изготавливаться без нее.

Электрический шнур – включает в себя несколько изолированных проводов с многопроволочной структурой и применяется для подключения к электропитанию различных приборов.

Кабель – может включать в себя как одножильные, так и многожильные провода, несколько слоев изоляции, броню экран и прочие конструктивные элементы (по назначению выделяют силовые, связевые, управленческие, контрольные и радиочастотные кабели).

Рисунок 2: различные типы кабелей

Благодаря вышеприведенному разделению, из маркировки вы можете сразу определить, что находиться перед вами (кабель, провод или шнур), а также установить его роль в конкретной электроустановке. Для этого разберем варианты маркировки для наиболее распространенных марок, применяемых в отечественных устройствах, и принцип их составления.

Какую оправу выбрать для очков

Сегодня в магазинах оптики огромный ассортимент оправ из различных материалов. Самые популярные – пластиковые оправы. Изготавливают их из оптила, нейлона, гриламида, ацетата целлюлозы, других материалов, хорошо поддающихся обработке. Из пластика можно сделать любой дизайн оправы.

Выбрать можно оправу из любого материала. Пластик долговечный, прочный материал, который пропускает незначительное количество солнечных лучей. Они легкие, обладают хорошей прочностью.

Можно подобрать металлическую оправу, для которой используют монель (сплав меди и никеля), алюминий, титан. Если остановились на металле, выбирайте стальные оправы. Иногда в оправы вставляют деревянные вставки.

Изготавливают оправы и из натуральных материалов – роговые оправы. Они являются качественными, надежными, экологически безопасными. Однако имеют минус – оправы очень тяжелые, что может понравиться не каждому.

Подержите понравившуюся модель, чуть погните. Качественная оправа восстанавливает сразу форму. Пооткрывайте и позакрывайте дужки очков. Проверьте, насколько прочно крепятся винтики дужек. Очки должны идеально смотреться, быть к лицу, удобными, комфортными.

Однофазная двухпроводная сеть 220В

К такой сети относится устаревший тип проводки, где в качестве жил используются алюминиевые провода в единой белой оплетке, в народе «лапша». Одна жила электрического провода – фазный проводник, вторая жила — нулевой. Однофазная двухпроводная сеть используется для обычных бытовых нужд: простых розеток и выключателей.

Проблема при монтаже одноцветной проводки заключается в затруднительном определении фазного и нулевого проводов. Наличие дополнительного измерительного оборудования поможет справиться с задачей, можно использовать мультиметр или специальную отвертку с индикатором, пробник, тестер, «прозвонку».

Проектирование однофазной двухпроводной сети разрешено ГОСТом для помещений с небольшой нагрузкой на электрическую сеть и невысокими требованиями к безопасности. В таких случаях применяют два одножильных провода или один двухжильный с жилами разных цветов.

В случае использования цельного провода одна жила имеет коричневый цвет, другая синий или голубой. Согласно общепринятой маркировке коричневая жила – это фаза, а синяя — нулевой проводник, строго не рекомендуется этот порядок нарушать. На практике встречаются фазные провода отличных от коричневого цветов: черный, серый, красный, бирюзовый, белый, розовый, оранжевый, но не синий.

https://youtube.com/watch?v=YUk4XFVpbBs

Применение двух независимых одножильных проводов также требует маркировки. Можно использовать цветной по всей длине провод, например, синий — для нуля, красный — для фазы. Допустимо маркировать одинаковые по цвету провода изолентой или термоусадочными трубками разных цветов, располагая маркировку с обоих концов каждой жилы.

Применение трубки предполагает не обматывание концов, а надевание ее на провод и воздействие горячим воздухом с целью фиксации термоусадки на проводе. Для домашнего использования можно использовать любые цвета маркировочных материалов, доступные и понятные монтажнику проводки.

Маркировка проводников

Для цветового обозначения допускаются следующие цвета:

Причем, цветовую маркировку рекомендуется выполнять по всей длине проводника, в крайнем случае, на его концах.

Синий (голубой) цвет должен использоваться для маркировки нулевых рабочих проводников (N) и средних проводников (M), если речь идет о цепях постоянного тока.

Также он может применяться для PEL- , PEM- , PEN-проводников, но в этом случае на его концах должна быть желто-зеленая маркировка. Допускается и обратное сочетание – по всей длине желто-зеленый цвет, а на концах синий.

Отдельно стоит отметить, что синий цвет применяется во взрывобезопасных цепях и это относится не только к проводникам, но и к маркировке зажимов, штепсельным вилкам, розеткам, соединительным коробкам.

Сочетание желто-зеленой комбинации цветов используется только для защитных проводников, предназначенных для электробезопасности (PE), функциональных заземляющих проводников (FE) и защитных проводников уравнивания потенциалов (PB).

Здесь стоит немного пояснить эти термины.

Защитные проводники (PE) применяются в электроустановках для защиты людей и животных от поражения электрическим током. Они, как правило, имеют электрическую связь с заземляющим устройством и поэтому в нормальном режиме электроустановки здания находятся под потенциалом локальной земли.

Функциональный заземляющий проводник (FE) не выполняет защитных функций, он служит для обеспечения нормальной работы электрооборудования, на корпусе которого не должен присутствовать электрический потенциал.

Защитный проводник уравнивания потенциалов (PB) представляет собой защитный проводник, предназначенный для выполнения защитного уравнивания потенциалов.

В требованиях указано, что на любых 15 мм длины проводника, где применяют цветовое обозначение, один из этих цветов должен покрывать не менее 30% и не более 70% поверхности проводника, а другой цвет остаток этой поверхности.

Далее переходим к фазным проводникам.

В однофазных электрических цепях переменного тока допускается использовать фазный провод различных цветов, хотя предпочтительным цветом является коричневый. Но в принципе, часто используются белый, серый, черный цвета, это также допустимо.

В случае трехфазных цепей, рекомендуется использовать коричневый провод для фазы L1, черный для фазы L2 и серый для L3.

Хотя до сих пор, часто встречаются фазные проводники, имеющие желтую, зеленую и красную маркировку и буквенное обозначение A, B, C. Такое обозначение указано в ПУЭ п.1.1.30, но вступает в противоречие с ГОСТ 33542–2015.

Такая же ситуация возникает и в случае маркировки проводников в цепях постоянного тока.

ГОСТ 33542–2015 рекомендует для положительного проводника применять коричневый цвет. Для отрицательного проводника – серый цвет.

В ПУЭ прописано более традиционное обозначение – положительный проводник красным, а отрицательный – синим.

То есть на данный момент допустимо и такое и такое обозначение. Буквенное обозначение может быть как L+ и L- , так и просто + и — .

Что касается цепей управления, измерения, сигнализации, то на данный момент не существует каких-либо жестких требований к их цветовой маркировке, поэтому действуют скорее внутренние стандарты фирм производителей. Важнее, чтобы каждый проводник имел свою цифровую или буквенную маркировку у каждого из зажимов, в соответствии с технической документацией.

Поиск фазы и нуля

Даже электрик-профессионал выполняя свою работу, сталкивается с повышенной степенью опасности. Особенно в случаях, когда он сталкивается с неправильно проведенной кем-то электропроводкой. Ее приходится переделывать или чинить и выявлять вручную, какой цвет провода отвечает за фазу. Сложнее всего это сделать специалисту, когда разводка в квартире или на щитке выполнена монохромными проводами или без соблюдения требований по цветовому соответствию. Столкнувшись с такой ситуацией, дабы избежать опасности получить удар током, монтеру приходится задействовать свои знания и применять соответствующий инструмент.

Индикатор

Чтобы определить вручную где фаза, где ноль, а где заземление, есть ряд проверенных и надежных методик, которые может применить опытный электрик.

Как определить, где фаза, а где ноль (цвета проводов отсутствуют)

использование ручного индикатора, его еще называют «пробник». Для этого необходимо отключить электропитание, зачистить пару обесточенных проводников, сняв с них по 1-2 см изоляции, развести провода и вновь подать ток в электроцепь. Дальше аккуратно взять индикаторную пробник-отвертку и не прикасаясь к ее рабочей части, нужно дотронуться до каждой жилы, нажимая на металлическую часть у основания рукоятки прибора. Если лампа «пробника» загорелась, значит данная жила является фазной, в противном случае – нейтралью.

если же квартирная электропроводка состоит не из двух, а из трех проводов, то, кроме фазы и ноля, придется определить и «землю». А для того, чтобы ее определить, применение одного лишь ручного индикатора не даст вам нужного результата. Необходимо использовать мультиметр, найдя фазовую жилу «пробником». В приборе потребуется выставить режим измерения 220 В, включить его и, взяв оба щупа в руки, прикоснуться одним из них к фазовому проводнику, а другим – к первому из оставшихся. Следует запомнить значение, показанное устройством. Потом прикасаемся к другой жиле и запоминаем результат. Одновременное касание к паре жил «фаза-ноль» щупами мультимера выдаст стандартное токовое напряжение вашей бытовой сети, т.е. 220 В, а значение пары «фаза-земля» будет меньшим.

С помощью такого полезного прибора, как мультиметр, можно также определить, какая из неопознанных жил является фазовой. Устанавливаем переключатель на напряжение больше 200 В и щупом, включенным в гнездо «V», прикасаемся к проводникам: фаза покажет 8-15 В, а нейтраль оставит стрелку прибора в нулевом значении.
