Не работает датчик уровня топлива ваз 2107 карбюратор причины

Указатель уровня топлива — Лада 2107, 1.6 л., 1990 года на DRIVE2

Начнем со схемы. Лампочка — синий провод с красной полоской. Проверка: снимаем с бака, тулим на массу. При включенном зажигании лампочка должна загорется. Если да, то при условии исправного датчика, будет работать.Датчик — розовый с красной полоской. Снимаем, тулим на массу. Указатель при этом должен зашкалить. Это общая проверка.

У меня проблема возникла в неправильных показаниях. Проворачивает стрелку указателя (слишком много раз ее снимали). Вот снятый указатель. Пунктиром показаное нормальное положение стрелки в состоянии покоя.

С донорной приборки снял указатель.

Грязный, выгоревший… Немного разукрасил маркером)) Когда поставил в панель штрихов почти не заметно.

Немного об установке. Крепится он на 3х гайках на 6.5, кажись. Ключик не подобрал, пришлось крутить варварским методом — пассатижами))

Гайки пришлось закрутить без шайб. С шайбами был плохой контакт, датчик сильно врал в меньшую сторону.

Потом решил провести калибровку, чтоб понимать сколько топлива он показывает.

Полный размер

полный (примерно 38 литров)

Когда слил 20 литров обратно, показал пол бака. А это 18 литров. При том что 20 изначально он 1/4 показывал. И пойми его…Как итог весь провоняный бензином так ничего и не понял))

Так выглядит при обычном освещении и ночью.

Ну и процесс)))

Цена вопроса: 0 грн Пробег: 3160 км

www.drive2.ru

Снятие

1. Сбрасываем давление в системе питания (см. «Сброс давления в системе питания»). 2. Отсоединяем провод от отрицательного вывода аккумуляторной батареи (см. «Аккумуляторная батарея — снятие и установка»).

3. Отсоединяем колодку проводов и шланги от трубок электробензонасоса и, отсоединив хомут крепления, отводим верхнюю часть топливного бака влево (см. «Топливный бак — снятие и установка»).

4. Ключом на 7 мм отворачиваем по периметру фланца восемь гаек крепления электробензонасоса к топливному баку.

5. Приподнимаем электробензонасос и наклоняя его, выводим из отверстия поплавок датчика указателя уровня топлива.

Соединение топливного бака и электробензонасоса уплотнено прокладкой.

6. Для снятия приемного сетчатого фильтра аккуратно поддеваем его двумя отвертками.

7. Снимаем фильтр с наконечника насоса.

8. Промываем фильтр в ацетоне или подобном растворителе, очищаем жесткой кисточкой и продуваем сжатым воздухом.

9. Для замены датчика указателя уровня топлива освобождаем отверткой фиксатор колодки проводов датчика и насоса. Отсоединяем колодку.

10. Нажав шлицевой отверткой на фиксатор проводов, снимаем его.

11. Помечаем положение проводов в колодке, чтобы не перепутать их при сборке. Шилом отжимаем наконечники проводов датчика и отсоединяем их от колодки.

12. Шлицевой отверткой отворачиваем винт крепления «массового» провода насоса и нижнего крепления датчика, а также винт верхнего крепления датчика.

13. Перекусываем кусачками или бокорезами хомут крепления проводов.

14. Снимаем датчик указателя уровня топлива.

15. Для замены насоса снимаем с него фильтр и отсоединяем колодку проводов.

16. Поддеваем шлицевой отверткой фиксаторы насоса.

17. Сдвигаем насос с кронштейна.

18. Поддеваем двумя шлицевыми отвертками фиксатор и извлекаем его из паза в держателе насоса.

19. Разогреваем промышленным феном или горячей водой пластиковую трубку до температуры 70-90°С.

20. Снимаем трубку с патрубка насоса.

Признаки неисправности

Датчик этого типа не стоит больших денег, а его замена не занимает много времени. Тем не менее, следует приобретать эту деталь только при появлении серьезных признаков неисправности. К числу типичных проявлений поломки ДУТ относятся:

• При движении автомобиля стрелка «скачет» по всему циферблату иногда задерживаясь в крайне низких или высоких показаниях уровня бензина в баке.
• Стрелка всегда на «0» даже при гарантированном наличии в баке значительного количества бензина.

Возможно также существенное «отставание» индикации, когда перемещение стрелки происходит, но точность определения оставляет желать лучшего.

Сообщений 15

1 Тема от XXX9321 2014-02-16 14:28:34

• XXX9321
• Новый участник
• Неактивен

• Регистрация: 2014-02-16
• Сообщений: 8Спасибо: 0
• Авто: 2110

Тема: стрелка уровня топлива бака лежит на нуле, лампочка не горит

Ребят подскажите в чем причина стрелка уровня топлива бака не показывает лежит на нуле при этом лампочка не горит а бортовой компьютер показывает всегда разный литраш бензина при этом не заливая его. пробывал уже менять паплывак вместе с реостатом проблема все равно не решилась. за ранее спасибо

2 Ответ от kapelkaK 2014-02-16 17:23:26

• kapelkaK
• Бывалый
• Неактивен

• Откуда: Раменское,Мск.
• Регистрация: 2013-12-16
• Сообщений: 313Спасибо: 94
• Авто: ВАЗ 2111,2001г.в., 1,5;8V;январь 5.1;БК ШтатХ4м.

Re: стрелка уровня топлива бака лежит на нуле, лампочка не горит

Смотри проводку,может быть обрыв или контакты на фишках закисли.

3 Ответ от делайсам 2014-02-16 22:55:29 (2014-02-16 22:59:59 отредактировано делайсам)

• делайсам
• Участник
• Неактивен

• Регистрация: 2012-10-24
• Сообщений: 80Спасибо: 30

Re: стрелка уровня топлива бака лежит на нуле, лампочка не горит

По крайней мере можно сняв с датчиков провода подать на них минус с кузова.Мало вероятно что сразу оба датчика вышли из строя, скорее в комбинации приборов что то или в разъёмах, проводке.Сняв сиденье и увидев разъём на датчик и насос находим розовый провод, на него подаём массу (-) и при включённом зажигании стрелка должна отклониться полностью, если нет то снимаем комбинацию приборов с панели, не отсоединяя от нее провода, включаем зажигание и соединяем с массой (-) правый вывод указателя, который соединяется со штекером 10 красной колодки (Х2) проводов. Если прибор исправен то стрелка должна отклоняться полностью как при полном баке. По результатам делаем выводы, проводка ли это или указатель.Если в комбинации приборов при этом работают контрольные лампы такие как лампа давления масла; лампа стояночного тормоза; лампа заряда аккумуляторной батареи; работает указатель температуры ож то вероятно с питанием (+) по проводам до комбинации приборов всё в порядке, приходит оно к (Х1) на 10 штеккер, возможно есть повреждения на плате, они будут очевидны или же плохой контакт в красном разъёме приборки (Х2).Наиболее вероятное место повреждения проводов в зоне подушки заднего сидения, под ней и зона пяток заднего пассажира.Картинка к описанию методов проверки (кликабельно):

4 Ответ от сергей ваз 2111 2014-02-17 11:46:35

• сергей ваз 2111
• Знаток
• Неактивен

• Регистрация: 2013-11-21
• Сообщений: 513Спасибо: 145
• Авто: ваз 2111

Re: стрелка уровня топлива бака лежит на нуле, лампочка не горит

Да согласен. Если ты менял датчик уровня топлива и всё по прежнему. Ищи плохой контакт электро цепи. И лампочку проверь на понели. Может она перегорела?

5 Ответ от XXX9321 2014-02-18 00:21:07

• XXX9321
• Новый участник
• Неактивен

• Регистрация: 2014-02-16
• Сообщений: 8Спасибо: 0
• Авто: 2110

Re: стрелка уровня топлива бака лежит на нуле, лампочка не горит

лампочка работает а вот проводку надо будет посмотреть

Указатель уровня топлива работает совместно с датчиком БМ-150, который установлен в топливном баке. Датчик выполнен в виде реостата из нихромовой проволоки.

Подвижный контакт реостата перемещается рычагом поплавка. На конце рычага имеется дополнительный контакт, замыкающий цепь контрольной лампы, когда в баке остается 4–6,5 л топлива.

Исправность датчика указателя топлива можно проверить омметром.

Данные для проверки датчика указателя уровня топлива

Стрелка прибора постоянно показывает полный бак.

При включенном зажигании отсоединяем розовый провод с красной полосой от датчика.

Если стрелка вернется к началу шкалы – датчик неисправен.

В противном случае либо неисправен прибор, либо провод замкнут на массу.

Для проверки снимаем щиток приборов (см. Снятие щитка приборов), отсоединяем от указателя розовый провод с красной полосой и включаем зажигание.

Если стрелка вернулась в начало шкалы – указатель уровня топлива исправен, а поврежден провод. Стрелка прибора постоянно показывает пустой бак.

При включенном зажигании отсоединяем розовый провод с красной полосой от датчика (вывод «Т») и соединяем его с «массой».

Если стрелка отклонилась – датчик неисправен.

Если стрелка не отклонилась, снимаем щиток приборов и соединяем с «массой» вывод указателя уровня топлива, к которому подсоединяется розовый провод с красной полосой.

Если стрелка отклонилась – прибор исправен, а поврежден провод между датчиком и указателем топлива.

Замена ламп подсветки приборной панели

Первая и вполне логичная проблема, из-за которой не горит подсветка приборов – это выход из строя сразу всех или только нескольких лампочек. В этом случае решением будет только их замена. Выполняется она следующим образом:

• самой сложной задачей будет демонтаж всей приборной панели, который, к сожалению, необходим для установки новых ламп. Он, в свою очередь, требует отсоединения всех электрических разъемов, шланга эконометра и отключения троса спидометра. Также придется снимать дополнительную панель, под которой располагаются разъемы для прикуривателя и системы подсвет;
• выкручиваем вышедшие из строя контрольные и подсвечивающие лампы;
• устанавливаем новые изделия, которые подбираются по характеристикам, указанным в спецификации авто.

Если вы намереваетесь заменять лампочки подсветки торпеды, то должны знать, что их всего четыре. Располагаются они попарно в верхней и нижней части приборной панели. Кроме того, под ней размещаются контрольные индикаторы, которые позволяют увидеть:

• уровень топлива и заряда аккумуляторной батареи;
• индикацию включения дальнего света и габаритных огней, активации ручника;
• индикацию включения поворотников;
• давление смазочной жидкости в двигателе.

Вместо обычных лампочек накаливания, которые устанавливаются по умолчанию на заводе, сегодня можно использовать светодиоды. Они обеспечивают целый ряд преимуществ. Во-первых, служат гораздо дольше и существенно снижают нагрузку на бортовую электрическую сеть автомобиля. Во-вторых, можно значительно улучшить внешний вид торпеды, монтируя светодиоды разных цветов. Но такая замена обойдется несколько дороже, чему установка стандартных ламп.

Причины неисправности ДУТ на Ланосе

Часто владельцам автомобилей Ланос приходится сталкиваться с ситуацией, когда при включении зажигания, обнаруживается отсутствие признаков жизни стрелки указателя топлива. Хотя только вчера эта стрелка показывала полный бак. Причиной таковых показаний могут быть следующие факторы:

1. Из бака был слит весь бензин
2. Из строя вышел ДУТ, что особенно актуально, если в последнее время наблюдались перебои в его работе
3. Неисправность указателя количества топлива, что может быть вызвано по причине повреждения электрических цепей

Чаще всего причиной неисправности является именно тот датчик, который располагается внутри бензобака. Он выходит из строя чаще всего, так как большинство производителей выпускают не качественные датчики. При неисправности прибора, не стоит спешить его менять, так как иногда обычная очистка резистивных контактов помогает устранить неисправность. Разберемся с причинами неисправности ДУТ на Ланосе.

1. Когда стрелка на панели приборов всегда показывает только нулевое значение. Если в баке есть бензин, то причинами таких последствий являются — повреждение электропроводки, неисправность резистивных дорожек, поломка указателя, а также выход из строя предохранителя. Из собственных наблюдений надо сказать, что чаще всего причина скрывается в неисправности резистивных элементов (стирание дорожек), но первоначально не помешает проверить исправность предохранителя. За исправность ДУТ отвечает предохранитель F10
2. Когда стрелка УУТ поднимается на определенный уровень, а затем возвращается на нулевую отметку. Причиной такой неисправности является снижение качество контакта бегунка с резистивными дорожками потенциометра. Понадобится добраться до устройства, чтобы проверить возможность очистки контактов
3. Стрелка на индикаторе дергается — изношены контактные дорожки потенциометра
4. Неправильные показания — если Вы заправили полный бак бензина, а стрелка указателя при этом показывает всего полбака или того меньше, то причиной таких последствий являются — изгиб рычага, соединяющего бегунок с поплавком или разгерметизация поплавка

Если наблюдается неисправность с датчиком указателя топлива, то его необходимо первоначально проверить, и в случае неисправности заменить. Если дорожки ДУТ изношены, то прибор рекомендуется заменить. Трудностей с заменой прибора не возникает, но они появляются, когда покупаются новые датчики. Мало кто знает о том, что на автомобили Ланос устанавливаются два вида датчиков. Внешне они практически одинаковы, но главное их отличие в разнице сопротивления

Один вид ДУТ имеет один диапазон сопротивления по сравнению со вторым, и поэтому очень важно при замене установить датчик аналогичного типа

Как заменить топливный фильтр — инструкция для самостоятельных

Безусловно, можно обратиться к специалистам, которые осуществят замену этой детали за десять минут. Однако если вы хотите немного сэкономить, то сделать подобную процедуру самостоятельно вполне реально, и сейчас мы расскажем, как поменять топливный фильтр. Для этого необходимо определиться с его расположением, чаще всего он находится под капотом, в верхней части движка (характерно для дизельных автомобилей), но есть некоторые модели, в которых найти его можно в баке рядом с бензонасосом (это особенность бензиновых машин).

Затем следует вытащить предохранитель от топливного насоса и ждать до тех пор, пока не заглохнет двигатель, таким образом, вы стравите давление и убережете себя от выливания топлива. Теперь отключите отрицательную клемму аккумулятора, дабы не произошло возгорания, и внимательно изучите способ крепления старого фильтра к топливопроводу (впускное крепление и выпускное), это могут быть и барашковые болты, и защелки, главное запомнить, в какой последовательности все находилось, чтобы также установить и новый элемент. Отметьте визуально и местоположение уплотнительных шайбочек и резиновых прокладок.

Теперь оберните старый фильтр ветошью, чтобы не вытекло топливо, и извлеките его, предварительно сняв с кронштейна, который поддерживает его в связке с топлипроводом. Установите новую деталь на кронштейн точно в таком же положении, в каком была расположена старая (иногда на фильтре можно встретить подсказку в виде стрелочки, как вставить его в гнездо). С помощью новых крепежей (они входят в комплект) подключите топливопровод, предварительно проверив целостность всех его линий, в случае обнаружения дефекта (трещин, перегибов) его стоит заменить.

Осталось вставить обратно предохранитель топливного насоса, подключить клемму и завести двигатель, это не всегда получается с первого раза, так как давление было спущено

В вопросе, как заменить топливный фильтр, очень большое внимание следует уделить и технике безопасности. Если вы курите, то откажитесь от этой вредной привычки на время работ

Проследите за тем, чтобы помещение хорошо проветривалось, и не забудьте тщательно смыть топливо с кожи рук

Также не помешало бы на всякий случай запастись и огнетушителем.

Проследите за тем, чтобы помещение хорошо проветривалось, и не забудьте тщательно смыть топливо с кожи рук. Также не помешало бы на всякий случай запастись и огнетушителем.

Топливный фильтр предназначен для очистки топлива от грязи и является расходным материалом. Крепления патрубков к топливному фильтру отличаются в зависимости от двигателя: топливный фильтр для двигателя 1,5 л имеет шестигранное крепления, для двигателя 1,6 л — пружинный фиксатор.

На вопрос, когда менять топливный фильтр, нет однозначного ответа. Завод рекомендует заменять топливный фильтр после каждых 30 тысяч км. пробега, но на деле же всё совсем по другому: многое зависит от качества бензина, и нужно смотреть не на пробег, а на признаки загрязнения топливного фильтра.

Если вы столкнулись хотя бы с одним из следующих признаков, то возможно, что ваш топливный фильтр забит и требует замены.

По мимо топливного фильтра, данные признаки также указывают на неисправность следующих элементов: ЭБУ, Свечи, Высоковольтные (ВВ) провода, ДПКВ, ДМРВ, ДД, ДПДЗ, Регулятор холостого хода. Так что, заменяя топливный фильтр, имейте это ввиду.

Чтобы узнать, где стоит топливный фильтр, нам понадобится эстакада или яма. Фильтр расположен на днище автомобиля под багажником.

Что нам понадобится для замены:

Как устранить поломку?

Если топливный датчик работает некорректно, потребуется выполнить ремонтные работы. На каждой модели автомобиля процесс демонтажа этого устройства может значительно отличаться, а также требовать специального инструмента. Тем не менее, общие действия носят схожий характер и заключаются в следующем:

1. отсоединяется минусовая клемма от аккумулятора;
2. обеспечивается доступ к прибору путем демонтажа обшивки багажника;
3. откручиваются фиксирующие положение датчика крепежные болты, снимается пластина;
4. демонтируется изделие, металлические элементы зачищаются (если оно будет использоваться снова).

Доставать ДУТ необходимо только после отсоединения всех проводов и посторонних элементов. Изделие должно извлекаться легко, без видимых усилий. На старых авто прибор может «прикореть»: в таком случае его потребуется смазать специальной жидкостью (например, WD).

Ультразвуковая категория

Измерители этой категории устроены по принципу приборов типа излучатели. К датчику прикреплен провод, который передает информацию на трекер (GPS). Конструкция размещается на внешней стенке резервуара

Важно понимать принцип проведения анализа ультразвуковым ДУТ. Прибор создает волновой импульс (ультразвукового типа), который направляется непосредственно в жидкость, преодолевая стену емкости

Доходя до точки соприкосновения воздуха и жидкости, сигнал отражается и фиксируется с помощью измерителя. Расчет показателей объема горючего производится исходя из потраченного на отражение импульса времени.

Точность подобной техники на порядок превосходит поплавковые устройства, но ряд специфик необходимо учитывать. К этим спецификам относятся следующие пункты:

1. Соприкосновение между датчиком и стенкой емкости не допускает отклонений. В противном случае подача импульса подвергнется некорректному распространению.
2. Установленные конструкции внутри емкости отразятся на корректности распространения импульса. Кроме того, материал резервуара также сказывается на качестве анализа с помощью ультразвука. Не рекомендуется устанавливать ультразвуковой измеритель на резервуар, в котором размещены дополнительные перегородки.
3. Качество анализа пострадает, если на поверхности емкости присутствуют дефекты (механические повреждения). Бугры, сколы, шероховатости напрямую отразятся на замере.
4. Донные осадки бака также влияют на качество анализа. Скопившие частицы мешают распространению и отражению ультразвуковой волны.

Кроме того, установка прибора этого типа потребует вмешательства профессионалов. Не рекомендуется производить установку ультразвуковой техники самостоятельно.

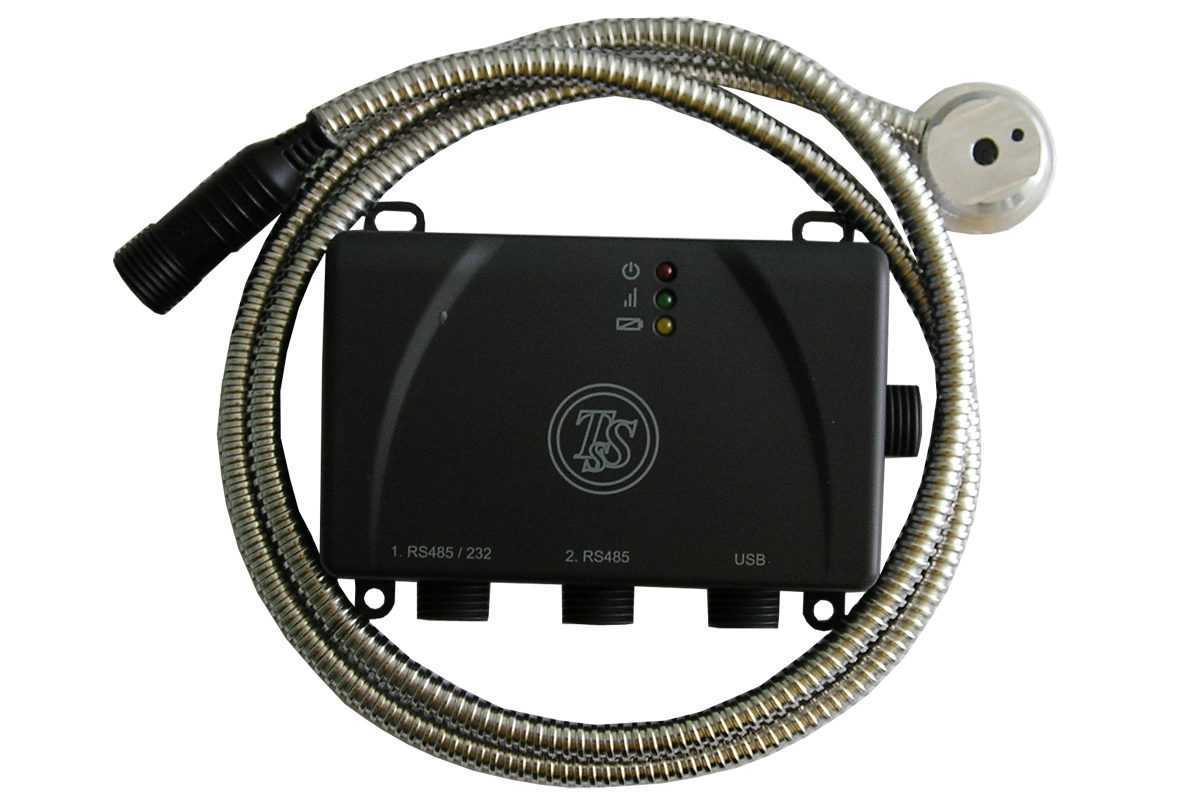

Датчик узи-0.8 (Тс Сенсор)

Датчик узи-0.8 (Тс Сенсор)
Достоинства:

• Высокая точность анализов;
• Крепление без сверловки;
• Подключение к Глонасс/Gps.

Недостатки:

Дорого.

Отзыв:

Датчик от фирмы Proline модель Pr-uod8fq

Примечателен широкий спектр приборов фирмы для разных категорий техники. Под этим брендом доступны аппараты для сельхоз техники, профессионального транспорта, легковых автомобилей. Для удобства, модель оснащена централизованной системой сбора данных, которая позволяет фиксировать любые операции, связанные с пополнением или расходом горючего.

Датчик от фирмы Proline модель Pr-uod8fq
Достоинства:

• Удобная система сбора информации;
• Широкий ассортимент продукции;
• Точность измерений.

Недостатки:

Не выявлено.

Отзыв:

Датчик Узи-2.5 (Тс Сенсор)

Модель в большинстве аспектов соответствует предшественнику (Узи-0.8), но с учетом исправления несовершенных механик. Улучшенная версия датчика от Сенсора выросла в цене на 4 тыс.руб. и стоит от 12 тыс.руб (в среднем). За эту цену пользователь получает улучшенную систему ультразвукового контроля и ряд гарантий от производителя. При соответствующем подключении, датчик способен производить автономную работу до 30 дней, что полезно для водителей, останавливающихся на длительную стоянку.

Датчик Узи-2.5 (Тс Сенсор)
Достоинства:

• Крепление исключает сверловку;
• Гарантии от производителя;
• Возможность автономной работы до 30 суток.

Недостатки:

Дорого.

Отзыв:

Основные неисправности в работе датчика

Если датчик неправильно показывает уровень топлива, можно судить о том, что произошла определённая поломка и её нужно устранить. Современные датчики, фиксирующие уровень топлива, как и все детали транспортного средства, время от времени выходят из строя. В этом случае нужно обязательно провести ремонт датчика уровня топлива.

Неисправность в показателях

Основным признаком поломки датчика является показ ложных данных, отображающихся на указателе. По его «поведению» можно сделать определённые выводы относительно образовавшейся поломки. Вот самые основные виды поломок и их причины:

Указатель находится на нуле, вне зависимости от уровня топлива. Проблема заключается в поломке ограничителя хода поплавка

Указатель перемещается, но всё равно опускается на нулевую отметку В этом случае нужно обратить внимание на общее состояние обмотки устройства, а также на надёжность контакта между датчиком и токосъёмником. Колебания в указателях количества топлива

Данная неисправность указывает на достаточно сильный износ контактов. В процессе запуска двигателя указатель топлива не поднимается выше нулевой отметки Подобная неисправность связана напрямую с электроникой транспортного средства

Здесь важно провести проверку проводов на предмет возможного обрыва и на степень надёжности подключения. Важно убедиться в общей целостности предохранителя

Не загорается лампочка низкого уровня топлива

Подобная проблема часто связана с выходом прибора из строя. Врёт датчик уровня топлива. В подобной ситуации потребуется провести проверку поплавка на уровень герметичности.

Согласно современным ПДД, эксплуатация машины с неисправным указателем строго запрещена. Проблемы, возникшие с датчиками нужно максимально своевременно устранять.

Неисправность механики и функционирования

Наряду с проблемами, которые выражаются в неправильных показателях, поломки датчика могу проявляться в следующих неисправностях:

• потеря герметичности встроенного поплавка;
• сильный изгиб проволочного держателя;
• нарушение общей герметичности корпуса и вытекающее отсюда снижение уровня сопротивления;
• механический обрыв переменного резистора;
• потеря герметичности в месте крепления прибора к топливному баку.

После потери поплавком должной герметичности, устройство по контролю, при полном баке, будет показывать неполный уровень топлива. При достаточно сильной потере герметичности индикатор тут же покажет минимальный уровень топлива. При этом реальное количество не будет иметь значения. Чтобы устранить подобную неисправность, потребуется снять датчик и заменить поплавок. Если поплавок нет возможности приобрести, потребуется полностью заменить весь прибор.

Довольно часто датчик выходит из строя по причине долговременного перемещения по пересечённой или неровной местности. Постоянные удары по баку приводят к серьёзному повреждению проволочного держателя встроенного поплавка.

При таких изгибах поведение индикатора будет прямо зависеть от того, куда был изогнут держатель. Если изгиб будет направлен вверх, показатели всегда будут увеличенными, если вниз, параметры будут заниженными. Если поломка заключается в подобном изгибе, потребуется просто выпрямить проволочный держатель, придать ему первоначальную форму.

Нередко у датчика нарушается герметичность корпуса. Это происходит после случившейся аварии, а также после долговременного применения топлива низкого качества. Попадание бензина в прибор приводит к нарушению его работы и, как следствие, к неправильным показаниям датчика. Данные неисправности можно устранить только полной заменой прибора.

Если оборвётся переменный резистор, это приведёт к тому, что датчик всегда будет показывать наполненный или совершенно пустой бак. Аналогичные признаки могут наблюдаться в процессе обрыва сигнального провода, идущего от датчика к индикационному блоку. Перед тем как снять датчик, потребуется подсоединить к кузову авто и к сигнальному контакту переменный резистор, у которого уровень сопротивления составляет 100 — 200 Ом. В процессе вращения ручки нужно убедиться в том, что показания датчика изменяются. В этом случае устранить неисправность можно будет только посредством полной замены прибора.

Основным признаком полной потери герметичности на месте монтажа прибора является появление в салоне запаха бензина.
