Установка (монтаж) двухстоечных подъемников nordberg

Требуется поднятие груза и людей на высоту?

имеет в автопарке иностранную и отечественную подъёмную технику. Наши автовышки имеют грузоподъёмность люльки от 200 до 400 кг, а также способны поднять работников на высоту до 50 метров. Также мы готовы вам предложить подъёмники с платформами, имеющими внушительную грузоподъёмность — до 1 тонны.

Все вышки работают посменно, с соблюдением техники безопасности, минимальная смена длиться 7 часов. Мы заботимся о нашем персонале и безопасности ваших людей на объектах, поэтому в нашем автопарке содержится только технически исправные и обслуженные машины, и в нашем штате только специально обученные, аттестованные, опытные работники.

Какой фундамент выбрать?

Важно помнить, что все эти замеры окажутся бесполезными, если перед этим не позаботиться о необходимой для этой самой установки прочности фундамента. Первоочередные требования, предъявляющиеся к нему, заключаются, конечно, во внешней целостности, плотности, отсутствии каких-либо неровностей и перепадов и.т.д

Рекомендуется отнестись к данному вопросу максимально серьёзно – ведь даже если установка подъёмника на кривом или треснувшем фундаменте пройдёт успешно, нет гарантии, что всё не пойдёт наперекосяк при подъёме первого же груза. Так что халатность и пренебрежение почти гарантированно приведёт не к дополнительной экономии, но напротив, к ещё большим тратам:

избежать этого несложно. Так, например, установка двухстоечного подъёмника с нижней синхронизацией (в частности, установка подъёмника Т4 и Т4В) оптимальная толщина фундамента составляет примерно 15-20 см (либо больше – для работ с наиболее крупной техникой). Необходимую плотность обеспечивает раствор бетона М300 и выше;

Ещё по теме: Преимущества телескопических подъёмников

Фундамент для подъёмника

однако, для устройств с верхней синхронизацией (S4D, S4D-2), а также подъёмников, состоящих из нескольких отдельных стоек, данные меры окажутся недостаточными. В частности, минимальная толщина фундамента для таких механизмов должна составлять не менее 30-35 см, а минимально допустимый сорт бетона – М400. Также, в некоторых случаях, рекомендуется дополнительное укрепление фундамента при помощи металлических монтажных балок и других усиливающих элементов, необходимый перечень которых указывается в приложении к технической документации.

Рекомендуем купить

Установка стоечного подъёмника с чего начать

Как самому установить фаркоп на ларгус видео

Основная задача, которая ждёт владельца ещё до непосредственно покупки – определение оптимального места. Определяется оно, исходя из нескольких факторов – габаритов самого механизма, необходимой рабочей площади (в зависимости от специфики предприятия – например, потребуется больше места для грузовых автомобилей и меньше – для легковых), а также площади самого здания и наличия свободного, не загромождённого ничем другим, места.

При этом важно помнить и о правилах безопасности, которые в подробностях указаны в дополнении к технической документации изделия. Например, разрешается установка только на ровной, устойчивой площадке, на расстоянии не менее одного метра от стен и других объектов. Не рекомендуется устанавливать подъёмник под открытыми площадками без навеса, так как атмосферные и климатические явления могут негативным образом сказаться на его работе

Не рекомендуется устанавливать подъёмник под открытыми площадками без навеса, так как атмосферные и климатические явления могут негативным образом сказаться на его работе.

Таким образом, ширина площадки, на которой планируется устанавливать подъёмник, должна быть приблизительно равна сумме расстояния между его стойками и минимального допустимого расстояния до стены/стен. Длина же зависит исключительно от автомобилей, работа с которыми планируется на данном предприятии. Стандартный вариант – 8-10 метров – оптимален для любых легковых и многих грузовых автомобилей; впрочем, средних значений в данном вопросе не существует – каждое решение уникально и зависит от определённых обстоятельств.

Какие типы подъемников бывают

Подъемники существуют различных вариаций исполнения, отличающиеся по способу поднятия автомобиля и типу привода. Для ремонта автотранспорта основными применяются три вида приводов:

• цепные механизмы;
• винтовые;
• гидравлические системы.

Способ поднятия автомобиля играет немаловажную роль в конструкции, подъемник для гаража может быть вилочным, ножничным, либо платформенным исполнением. Наиболее популярными являются вилочные винтовые агрегаты, основой которых является длинный вал с резьбой из инструментальной стали. Детали агрегата способны выдерживать нагрузку среднестатистического автомобиля, сделать своими руками механизм практически невозможно, ввиду сложной конструкции вилок.

Виды подъемников для ремонта автомобилей

Своими руками проще всего изготовить подъемник платформенной конструкции с применением винтового механизма.

Бюджетный вариант – установка своими руками

При покупке автоподъемника необходимо четко представлять, с какими автомобилями вы будете иметь дело. Для легковых авто со стандартным весом нужен подъемник до 3,5 тонн грузоподъемности. Для всех остальных типов авто нужны более мощные конструкции. Перед покупкой автоподъемника необходимо убедиться, что в конструкции присутствуют все комплектующие. Убедитесь также, что фото и инструкции, которые прилагаются, соответствуют модели.

Перед установкой подъемника своими руками нужно правильно подобрать место. Размещение должно быть удобным для вас и ваших клиентов, а также создавать комфортную для работы и передвижения обстановку. Для установки подъемника своими руками необходимо заранее подготовить бетонное покрытие

Очень важно, чтобы толщина покрытия была от 250 до 400 мм

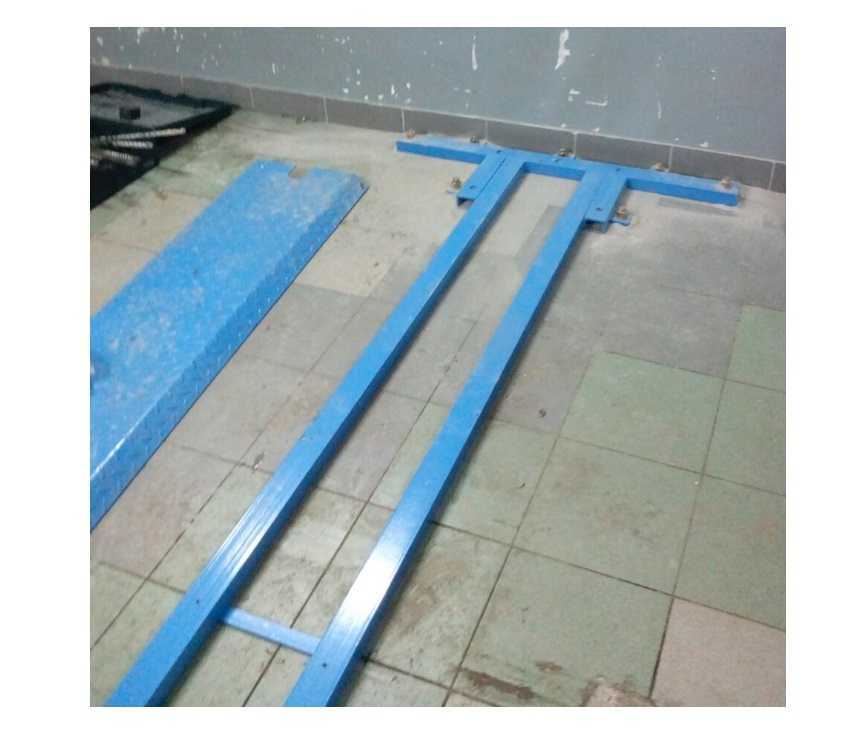

Также необходимо при заливке бетона создать идеально ровную поверхность. Для большинства конструкций подъемников ровный пол очень важен, исключение – агрегаты с рамным основанием, как на фото. Они очень надежны и долговечны по сравнению с бескаркасными типами конструкций. При поднятии автомобиля подъемники с рамным основанием имеют значительно больший упор, потому скорость поднятия и безопасность у них выше.

Расчет монтажа автоподъемника необходимо выполнить так, чтобы при полном поднятии автомобиля он не упирался в потолок. Конструкция должна быть выставлена в соответствии с максимальной длиной предполагаемых автомобилей, которые вы будете ремонтировать в автосервисе. В среднем, бампер у всех автомобилей выступает минимум на 2 метра от середины держателей автоподъемника.

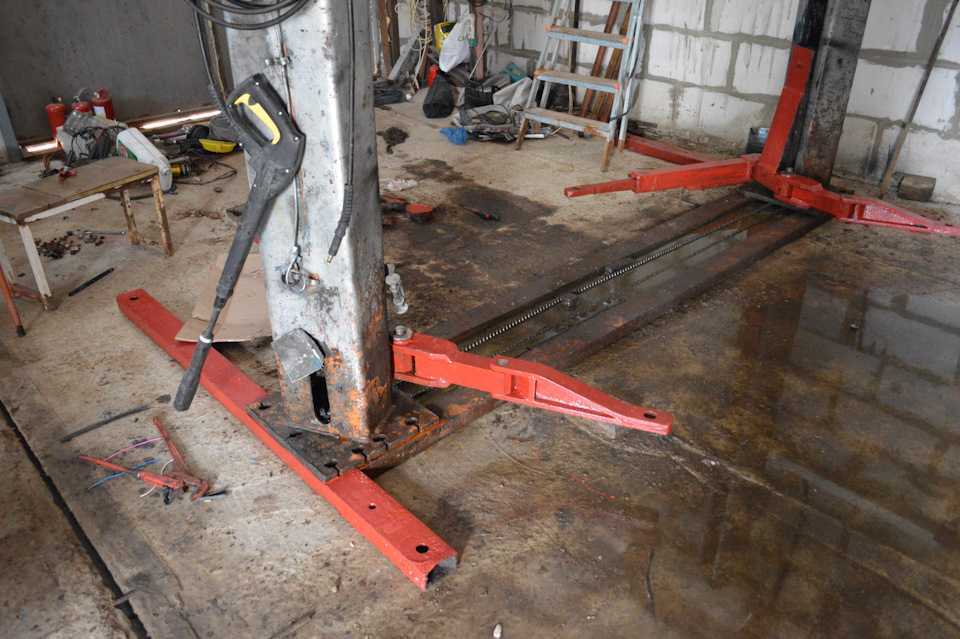

На следующем этапе установки подъемника своими руками необходимо правильно выставить по уровню его каркас и надежно зафиксировать. Только после этого приступают к заливке раствором. Заливку необходимо делать в несколько этапов, предварительно замерив симметричность каркаса. После того, как бетон застынет, можно приступать к закручиванию болтов для окончательной фиксации каркаса конструкции. Вставьте монтажные болты в отверстия стояков. Длина болтов должна быть не меньше 220 мм. После этого приступайте к затягиванию гаек.

Для винтовых типов подъемника нужно предварительно выровнять их по высоте. Для гидравлических автоподъемников необходимо правильно выполнить протяжку троса. После этого наденьте все цепи и проверьте, все ли болты хорошо затянуты. Если в процессе затягивания болтов каркас подъемника смещается и симметричность его стоек не совпадает, то нужно подставлять металлические пластины под его стойки. Эти пластины идут вместе с подъемником.

Выбираем конструкцию

Для изготовления агрегата для подъема автотранспорта своими руками важно ознакомиться с конструкциями, представляемыми на рынке. Стоимость готового оборудования может быть приравнена к цене автомобиля

В автомастерских можно встретить самый распространенный вариант – винтовой двух стоечный домкрат, конструкция может быть выполнена с гидравлическим или электрическим приводом. Конструкция может быть выполнена с применением дополнительных балок, в зависимости от предполагаемых нагрузок. Ножничный подъемник имеет платформу, в движение приводится механизмом, похожим на ножницы. Самодельный подъемник такого типа приводится к работе механическим усилием, производит поднятие гидравлическим приводом, соединенным с электромотором. Перед изготовлением такого рода конструкций важно не забывать про технику безопасности. При работе, детали могут самопроизвольно опуститься, что приведет к необратимым последствиям. Самодельный автомобильный подъемник должен быть изготовлен с запасом силы агрегатной мощности, при использовании важно знать массу поднимаемого элемента.

При внештатных ситуациях с гаражным подъемником, позволяют удержать автомобиль стопорные механизмы. Во избежание критических моментов, необходимо проверять состояние электродвигателя и шлангов. Основная проблема изготовления винтового подъемника своими руками состоит в сложности сборки и изготовлении механизма. Гидравлические детали стоят дорого, приобретение новой конструкции нецелесообразно.

Для гаражного использования подойдет модификация механизма, позволяющая приподнимать автомобиль с определенной стороны. Своими руками возможно изготовить гидравлический лифт, который поднимает авто на угол до 60 градусов, такая конструкция именуется опрокидывателем.

Где следует размещать подъемник?

Выбирая место под установку подъемника, следует учитывать некоторые важные факторы. Тут придется плясать от размерных параметров этого самого подъемника, причем учитываются также габаритные размеры авто, которые потом придется поднимать на таком подъемнике. Опять же – нужно будет место для того, чтобы мастеру было удобно осуществлять осмотр и ремонт.

К примеру, размеры ширины промеж стоек равняются трем метрам, но нужно учитывать и тот факт, что промеж подъемника и стен нужно оставлять не менее одного метра, а потому в данном случае, ширина равняется не менее пяти метров. А вот длина будет зависеть от того, какие авто придется обслуживать. Для легковых автомобилей понадобится около 6-7 метров, для газелей либо внедорожников еще больше.

Как установить двухстоечный подъёмник?

Выбор и покупка двухстоечного подъёмника, это лишь часть работы, которую предстоит сделать перед тем, как начать использовать его у себя в автосервисе. Важным вопросом остаётся установка подъёмника. 90% наших клиентов доверяет установку нам, но некоторые решают самостоятельно справиться с этой задачей. Специально для тех, кто решил установить подъёмник у себя в сто или гараже, мы написали небольшую шпаргалку.Далее мы покажем последовательность действий, которую нужно соблюдать для установки подъёмника:

1. Определяем место установки двухстоечного подъёмника, его наиболее удобное расположение для работы. Проверяем, чтобы к месту установки было проведено электричество.

2. Распаковка и проверка комплектующих. Проще всего убедиться в наличии всех деталей можно с помощью паспорта. Просто загляните в него и проверьте всё по списку.

Существует два варианта фундамента:

• По паспорту изготовителя. По всему периметру помещения заливается стяжка толщиной не менее 200 мм.
• Заливка тумб. Заливка тумб под стойки подъёмника размерами 1м*1м*1м. Это вариант используется, если невозможно сделать стяжку по всему периметру помещения.

Если стяжка пола залита марками бетона 150, 200 или 250, то рекомендуем применить химические анкера. Химический анкер – клей на основе эпоксидной смолы.

После заливки стяжки или тумб стоит подождать, согласно ГОСТу, 28 суток. Время высыхания химических анкеров зависит от следующих факторов: температура, влажность, плотность бетона, состояния грунтовых вод.

4. Установка двухстоечного подъёмника:

Устанавливаем стойки подъёмника вертикально друг напротив друга.

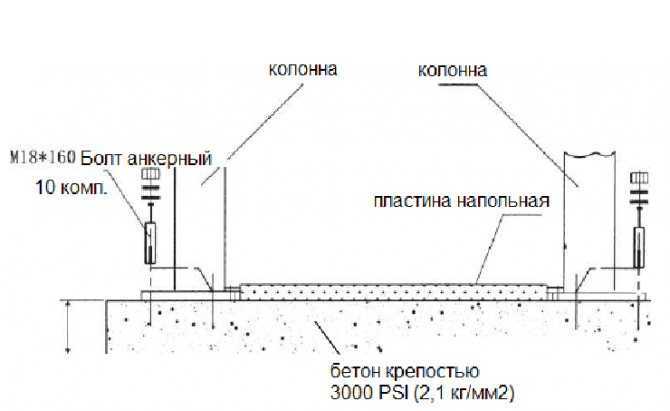

• Между стойками крепим переездную планку (напольную пластину).
• Далее с помощью уровня выравниваем стойки по горизонтали и вертикали.
• Крепим стойку клиновым анкером, который входит в комплект поставки, к бетону. Просверливается отверстие в бетоне, в соответствии с диаметром анкеров. В это отверстие забиваем анкер и зажимаем моментным динамометрическим ключом.

Снимаем переездную рамку (напольную пластинку) и протягиваем троса с левой колоны в правую и наоборот, в соответствии со схемой в инструкции по эксплуатации подъёмника.

Подключаем гидравлические шланги к цилиндру в обеих стойках. Укладываем обратно переездную планку.

• Надеваем подъёмные лапы на каретки и закрепляем с помощью пальца-фиксатора.
• Вешаем двигатель на стойку и прикрепляем болтами. К двигателю подключаем шланг гидравлической системы.
• Подключаем подъёмник к сети и заправляем бочок маслом.
• Запускаем подъёмник нажав на кнопку подъёма. Для плавной работы подъёмника стоит 1-2 раза поднять лапы на максимальную высоту, до упора.

Проблемы, которые могут возникнуть во время работы с подъёмником, и их решения описаны в таблице ниже.

Способы поднятия на улице

Некоторые удивятся, но в уличных условиях возможностей для поднятия автомобиля ничуть не меньше, чем в гараже. А некоторые утверждают, что на улице их даже больше. Улица даёт больше пространства, чем тесный гараж. Плюс не у всех он есть. Потому часто приходится работать на улице, во дворе частного или многоэтажного дома. Плюс наличия по соседству других автомобилистов в том, что у них можно попросить помощи, одолжить на время исправный домкрат. Если требуется поднять машину, применяется ряд специальных приспособлений или просто подручных средств, которые помогут в решении сложившейся проблемы. Некоторые предусматривают необходимость самостоятельного ремонта заранее, другие же действуют по ситуации, и решают проблемы по мере их поступления. И для этих целей можно воспользоваться:

• мини-эстакадой;
• стойками;
• подручными средствами.

Пошаговая установка подъемника своими руками

Правильно выбрав автоподъемник, вы не получаете гарантии того, что он будет нормально работать. Для комфортной эксплуатации устройство требуется установить. Основное условие успешного монтажа – высокая надежность фундаментного основания гаражного помещения.

Монтаж прочного основания

Область гаража, в которой будет посредством креплений устанавливаться автоподъемник, должна располагать толщиной бетонного материала от десяти сантиметров. Кроме того, при заливке бетона слой материала дополнительно армируется. Без армирования может произойти продавливание фундаментного основания. В такой ситуации потребуется осуществлять демонтаж автоподъемника, повторно выполнять заливку фундамента.

Расчет минимальной высоты опускания лап

При установке подъемника нужно определить минимальную высотку опускания лап. Плоскость внизу должна быть ровной. Минимальная высота, на которую опускаются лапы оборудования, зависит от конкретной модели устройства.

Сборка конструкции

Выставлять оборудование нужно соответственно с длиной машины. В среднем, бампер у всех авто выступает примерно на два метра от центра держателей подъемника.

На следующей стадии монтажа автоподъемника требуется установить его каркас, осуществить фиксацию. Далее заливается раствор. Перед заливанием требуется проверить, симметрично ли расположен каркас. После застывания раствора нужно закрутить болтовые соединения. Это позволит надежно закрепить каркас.

Болты устанавливаются в пазы стояков. Минимальная длина болтов – 22 сантиметра. После закручивания болтов затягиваются гайки. Прикрепление стоек к раме проводится соответственно с руководством, прилагаемым к оборудованию.

Предварительное выравнивание по высоте необходимо для винтовых автоподъемников. Если подъемник работает на гидравлике, требуется осуществить протяжку троса. Затем устанавливаются все цепи, выполняется проверка качества затяжки болтовых соединений на рамных перекрытиях.

Если при закручивании болтовых соединений происходит смещение каркаса и нарушение симметричности стоек, под них ставятся пластины из металла. Металлические пластины обычно поставляются вместе с автоподъемником.

Подключение электрики

После сборки конструкции подключаются электрокабели и устанавливаются аварийные выключатели. Для этого желательно позвать опытного электрика, который выполнит процедуры по монтажной схеме. Если вы знаете, как строить электрические цепи, можете сделать все самостоятельно. От того, насколько правильно подключена электрика, зависит, будут ли приводы подъемника нормально работать.

Проверка рабочей готовности

В подъемники, работающие на гидравлике, нужно налить масляную жидкость. После этого необходимо проверить оборудование. Для этого несколько раз выполняется опускание и поднятие.

Удостоверьтесь, что нигде нет протечки смазки. Проверять состояние оборудования рекомендуется минимум раз в шесть месяцев.

Процесс сборки подъемника нужно осуществлять согласно установленным правилам

Подготовив основание под подъемник, начинаются монтажные работы по установке. Перед монтажом осуществляется разметка, размечаются места под анкера, которые потом просверливаются. Далее отверстия очищаются и устанавливаются стойки подъемника, которые закрепляются анкерными болтами. Далее осуществляется процесс дальнейшей сборки оборудования согласно инструкции.

Конечным этапом монтажа является процесс подключения оборудования к электросети и дальнейшая его проверка, причем изначально следует проверять подъемник без нагрузки. Убедившись, что подъемник работает без сбоев, можно будет приступать к обслуживанию авто.

Отличия приводов подъемника

По типу привода оборудование бывает:

1. Гидромеханическим,
2. Электромеханическим.

В свою очередь типы подъёмников градируются на:

1. Напольное,
2. Канавное оборудование.

Электромеханическая техника по типу подъемных опор подразделяется на:

1. Одно-двух-трёхстоечные,
2. Многостоечные,
3. Ножничные.

По количеству плунжеров гидравлическая техника бывает:

1. Одноплунжерной,
2. Двух-трехплунжерный,
3. Многоплунжерной.

Для оптимального выбора и установки оборудования отличия приводов принимают во внимание обязательно. К недорогим подъемникам относится электромеханическое оборудование, которое отличается простотой конструкции и легкостью в обслуживании и эксплуатации

Из особенностей электромеханической техники выделим:

К недорогим подъемникам относится электромеханическое оборудование, которое отличается простотой конструкции и легкостью в обслуживании и эксплуатации. Из особенностей электромеханической техники выделим:

1. Отсутствие в комплекте стопоров,
2. Необходимость регулярно смазывать рабочие части,
3. Наличие трансмиссионного вала заметно повышает безопасность техники.

Если вы хотите, чтобы оборудование работало плавно и бесшумно, то выбирайте вариант с электрогидравлическим приводом. Небольшая переплата окупит себя при эксплуатации техники, а установка оборудования практически не отличается от монтажа других типов техники. Также при выборе электрогидравлического привода повышается скорость работ, что в ряде случаев имеет ценность для владельца гаража.

Обратите внимание! Если ваш выбор пал на двухмоторный подъемник для гаража, то выбирайте оборудование с качественной программой синхронизации. Если двигатели будут высшего класса, а программное обеспечение не очень, то работа техники станет не только неэффективной, но и небезопасной!

Оптимальные размеры и высота

Не в каждый гараж получится установить автомобильный подъемник. К примеру, если вы являетесь владельцем микроавтобуса, который при въезде в гараж почти задевает потолок, ни о каком одностоечном/двухстоечном подъемнике речи идти не может. Гаражное помещение должно располагать соответствующими габаритами.

Далее вы можете ознакомиться с минимально необходимыми для определенного типа авто габаритами гаража. Прибавьте к показателю высоты гаража значение высоты, на которую планируете поднимать авто. Так вы определите, какую минимальную высоту должен иметь потолок гаража для монтажа автоподъемника.

Длина гаража должна быть на три метра больше длины легковушки, с шириной аналогично. Оптимальная высота – три метра.

Для джипа

Длина, ширина, высота гаражного помещения для джипа или другого внедорожника должны составлять восемь, пять, три метра соответственно.

Для микроавтобуса

Если вы являетесь владельцем микроавтобуса, гараж должен иметь большие габариты. Оптимальная длина – семь с половиной метров, ширина – пять метров. Минимальная высота гаража для микроавтобуса составляет три с половиной метра.

Если у вас грузовая «Газель» с удлиненной платформой, длина гаражного помещения должна составлять десять метров. Минимальное значение высоты здесь увеличивается до четырех метров.

Это интересно: Крышка топливного бака: классификация, неисправности, как открыть без ключа и кода

Особенности приводов подъемников

Существенное значение имеет тип привода подъемника. Стоимость находится здесь в прямой зависимости от комплектации, функционала. Более простой вариант – электромеханическая модель. Конструкция несложная, что обеспечивает простоту эксплуатации. Необходимо следить за соединениями, чтобы оборудование не износилось. Укажем наиболее важные моменты.

Электромеханические подъемники не имеют в составе стопоры. Это несколько понижает уровень безопасности, но увеличивает скорость и эффективность работы.
Можно сделать оборудование более долговечным, если вовремя смазывать его.
Модели с одним двигателем имеют цепные и ременные передачи, которые делают подъемник менее надежным. Более современный вариант имеет трансмиссионный вал, передающий на вторую колонку усилие. Это повышает уровень безопасности.
Если двигателя два, они синхронизируются специальной электронной программой

Крайне важно, чтобы система контроля была качественной, надежной, поскольку именно от нее зависит результативность работы и безопасность.
Электрогидравлический привод обеспечивает плавность и бесшумность, высокую скорость работ. При этом гарантируется и существенная экономия электричества.
Среди разных видов подъемников наибольшим устойчивым спросом пользуются двухстоечные и одностоечные

Они экономят площадь, отличаются простотой конструкции и надежностью.
Крайне важно учитывать и высоту потолка при выборе конкретного вида подъемника. К сожалению, в большинстве гаражных помещений потолки довольно низкие, что не позволяет размещать там крупногабаритное подъемное оборудование. Иногда, если есть такая возможность, стоит достроить гараж в высоту дополнительно.

Во внимание обязательно принимается скорость и высота подъема, уровень грузоподъемности, а также конструктивные характеристики

Помните, что это важное оборудование, поэтому стоит доверять только производителям с хорошей репутацией, опытом

Надежная установка – обязательное условие успешной и безопасной работы

Многих интересует, как устанавливать подъемник в гараже

Важно сделать прочный фундамент, хорошо армировать и залить его, надежно закрепить конструкцию. В противном случае, даже качественное оборудование может стать опасным, неэффективным

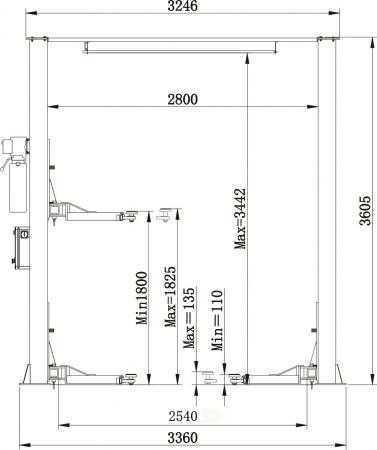

Минимальная высота опускания лап

Большое значение имеет нижняя точка опускания. Именно по ней и выбирают гараж с подъемником. Плоскость в нижней точке должна быть ровной. Минимальная высота опускания лам отличается у разных производителей. Однако стандарт есть: максимум в 110 мм и минимум в 95.

Определяем высоту потолка

Надо правильно рассчитать высоту потолка вместе с подъемником. Поднятый багажник в таком случае не учитывается. Вид оборудования тоже имеет значение. Когда модель имеет выдвижные лапы, надо вычесть из итоговой цифры высоту между днищем автомобиля и полом, это примерно 300 мм. Если подъемник эстакадный, в формулу добавляют высоту машины.

Обратите внимание на примерные параметры. Эстакадные подъемники составляют 440 см для внедорожника, а 3990 см для легкового авто

У модели с выдвижными лапами для внедорожника высота 410 см, а для легковой машины – 360 см.
