Чем отличается коленвал Д240 от Д245

В основном размеры коленвалов одинаковые, но они могут отличаться исполнением шкивов, нужно смотреть в техпаспорте, какое выполнено соединение – шпоночное или шлицевое.

Маховик Д245 может крепиться на 7 или 9 болтов, для Д240 предусмотрено 6 отверстий. Но они подойдут, так как на Д245 2 штифта, а на Д240 –1. Поэтому в отверстие попадет один из метизов. Прежде всего Д240 отличается от Д245 креплением шкивов и отверстиями под маховик.

Каждый из коленвалов предназначен для определенного типа двигателя. А в дизеле Д245 в отличие от Д240 присутствуют:

1. Изменения в конструкции патрубков в коллекторах.
2. Дополнения в виде клинового ремня для приводов.
3. Форсунки охлаждают поршни с масляными струями.
4. Вставлены в головки цилиндров седла клапанов из износостойких сплавов.
5. Материал для коленчатого вала и шатунов подобран более прочный.

При этом двигатель Д240 обладает:

• Высокой мощностью.
• Долговечностью.
• Долгими сроками эксплуатации подшипников на коленчатом вале.
• Сложным ремонтом.
• Большим расходом топлива.

Механики рекомендуют не допускать правку вала трактора МТЗ механической обработкой. Для шатунных подшипников подбирать вкладыши в соответствии с диаметром шейки механизма.

Установка поршневых колец на поршень

Установка поршневой д240-д245 начинается с установки гильз. Затем необходимо установить поршневые кольца на поршня. На современных поршнях устанавливаются  пять колец. Три компрессионных. Одно стальное самое верхнее. Два чугунных расположенные ниже и два маслосъёмных. Одно из которых ставится по нижней кромке поршня. Кольца имеют обязательное направление установки. На них написано ли верх. Либо просто стоит знак изготовителя.  Чтобы установить кольца необходимо разжать их в замках и аккуратно опускать вниз до канавки.  Разжать можно пальцами, если тяжело можно воспользоваться  съёмником стопорных колец. Главное не сломать кольца. Делать нужно это аккуратно. Но боятся не стоит. Чем больше опасаться сломать кольцо тем оно скорее сломается. Просто уверенными движениями разжимать и ставить. При установке маслосъёмных колец можно сначала установить внутреннюю пружину а затем ставить само кольцо Так будет удобнее.  Имеет значение, как располагаются замки колец между собой

Наиболее частые поломки моделей

К типичным неисправностям тракторных двигателей относят:

• Воздух в ТС. Для устранения проблемы ее прокачивают помпой ручной подкачки, устраняют подсос.
• Неполадки и дефекты ТС. Снимают насос и отправляют на СТО для диагностики и ремонта.
• Отсутствие тяги. Ремонтируют ТС — регулировка насоса, замена фильтра при засорении, промывка распылителей, очистка сопла, проверка воздухоочистителя, турбокомпрессора, р егулировка зазоров газораспределительного механизма.
• Появление черного дыма. Возможные причины — засорение воздухоочистителя, неисправность насоса подачи топлива и форсунок, неправильная регулировка тепловых зазоров механизма газораспределения. Производят ТО или замену элементов и соответствующие регулировки.
• Появление белого дыма. Причина- попадание в камеру сгорания двигателя охлаждающей жидкости. Неисправность — пробита прокладка между блоком двигателя и головкой газораспределения. Устранение — демонтаж головки и замена прокладки.
• Закипание охлаждающей радиаторной жидкости. Производят очистку радиатора и водяной рубашки блока цилиндров от накипи , регулируют натяжение ремня вентилятора .

Направление поршня при установке

Обычно отверстия под пальцы имеют смещение относительно вертикальной оси поршня в одну сторону. Поэтому поршня имеют направление, в какую сторону они должны быть обращены. На них имеется стрелка указывающая направление в сторону переда двигателя. Либо имеется надпись «Вперед» или «назад».

На поршнях ММЗ д 240 и других модификациях направления установки поршней нет. Отверстия поршневых пальцев сделаны строго по центру вертикальной оси. Поэтому направление поршня не имеет значения. Но имеет значение расположение шатунов.

Какой стороной ставится шатун мтз

Шатуны устанавливаются на палец поршня совместно поршнем. Стопорное кольцо уже установлено. С одной стороны. Осталось вставить палец в поршень с противоположной стороны от стопорного кольца и вставив шатун внутрь поршня установить палец на место. После этого стопорится кольцо с другой стороны пальца. Затем можно устанавливать поршневые кольца. Как было описано выше.

Установка поршней в гильзы цилиндров

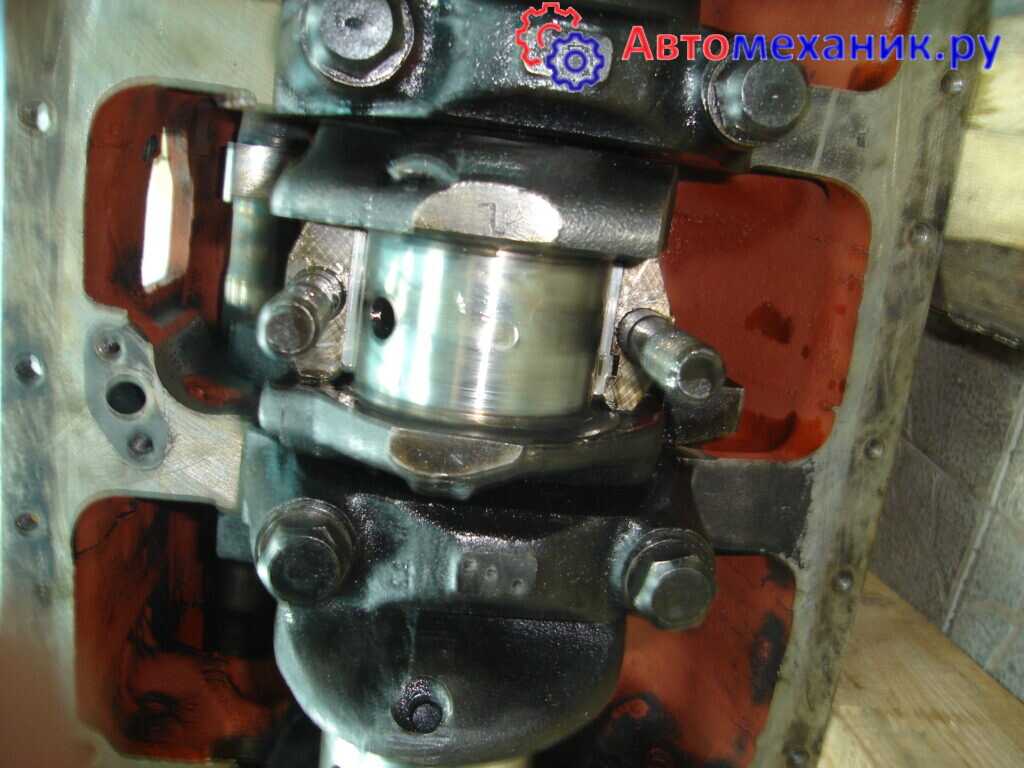

Установка поршневой д240 происходит вместе с шатунами. Предварительно необходимо открутить крышки шатунов и установит шатунный вкладыш в шатун. Вкладыш устанавливается таким образом чтобы замок вкладыша попал специальную прорезь в постели шатуна. При установке шатуна с поршнем. Шатун необходимо развернуть таким образом. Чтобы замок вкладыша смотрел в сторону установки топливной аппаратуры. Или в сторону противоположную расположению распредвала.

Прежде чем вставлять поршень в гильзу требуется сжать поршневые кольца при помощи специальной стяжки. Стягивать стяжку необходимо в два этапа. Предварительно сжать кольца с небольшим усилием чтобы они заняли своё место Затем вставить поршень чтобы стяжка уперлась в гильзу. Стяжка должна плотно и равномерно прилечь к гильзе. В случае необходимости её края следует подровнять по гильзе чтобы не было елей. Затем можно уже плотно сдавить поршневые кольца. Чтобы они беспрепятственно вошли в гильзу. Поршень в гильзу необходимо осаживать при помощи деревянного бруска. По мере осаживания поршня необходимо следить чтобы нижняя шейка шатуна попала на шатунную шейку коленчатого вала. Для этого ее необходимо направлять. После того как поршень полностью вошел в гильзу. И шатун плотно уперся вкладышем в коленчатый вал. Устанавливается шатунная крышка с вкладышем. И затягивается шатунная крышка . Усилие затяжки равняется 140—160 Н м

Из выше сказанного установка поршневой группы двигателя Д 240 имеет две особенности для этого двигателя. Это то, что нет направления установки поршней. И нужно быть очень осторожным при установке гильз в блок. Чтобы не повредить верхнюю кромку гильзы.

Поршневая МТЗ 80 и МТЗ 82: установка шатунно-поршневой группы

Двигатели внутреннего сгорания оснащаются элементами, совершающими возвратно-поступательное движение, которое затем преобразуется во вращение коленчатого вала. Поршни и шатуны в процессе работы испытывают нагрузки, приводящие к износу деталей и снижению характеристик двигателя. Для обеспечения работоспособности техники требуется устанавливать новые детали ремонтного размера.

Основные неисправности Д-245

Большинство владельцев характеризует этот мотор как надежную и проверенную временем конструкцию, которая сравнительно редко требует ремонта. Однако, довольно частой проблемой является неудовлетворительное качество обработки деталей и сборки, что приводит к повышенному шуму при работе и вибрациях.

Данная проблема проявляет себя и в увеличенном расходе масла, что значительно снижает экономичность агрегата при использовании. В связи с этим профессионалы рекомендуют регулярно менять уплотнители, а также прокладки. При желании продлить срок службы топливной системы, в частности, бензонасосу, рекомендуется своевременно прочищать и менять дизельный фильтр.

Если пренебрегать подобным советом или использовать низкокачественная топливо, одна форсунка или сразу несколько могут засориться, что приведет к потере двигателем работоспособности.

Ремонт двигателя Д-243

Двигатель надежный и долговечный. Но, как и любой другой узел и агрегат, мотор может выходить из строя. В некоторых случаях ремонт можно выполнить самостоятельно, а иногда без вмешательства ремонтного органа не обойтись. Каталог запчастей всегда наполнен деталями для Д-243, что увеличивает его ремонтопригодность.

Затрудненный запуск двигателя или невозможность старта

Дизельные двигатели, при попадании в них воздуха, заводить сложно. Поэтому необходимо проверить систему на герметичность топливопроводов. Если даже после восстановления герметичности и прокачки системы насосом силовой агрегат не запускается, то есть вероятность поломки ТНВД. Можно выполнить его ремонт или заменить.

Обязательно почитайте: Особенности двигателей Briggs Stratton

Сильное снижение мощности

В первую очередь необходимо проверить рычаг управления насосом и при необходимости отрегулировать его. Такой признак характерен двигателю при засорении фильтра тонкой очистки. Его необходимо заменить. Если после замены фильтра двигатель не восстанавливает нормальную работу, то необходимо проверить форсунки. Исправные необходимо почистить и обновить в них распылители. Можно купить б/у. Кроме этого, необходимо выполнить проверку угла опережения подачи топлива. В случае необходимости исправить. В меньшей степени на снижение мощности может повлиять засоренный воздухоочиститель.

Плавающие обороты

Обороты двигателя начинают плавать, если в систему попадает воздух. В первую очередь необходимо установить герметичность всех элементов топливной системе. Зачастую проблема устраняется за счет регулировки пружины холостого хода.

Сильное задымление при нажатии на педаль акселератора

Необходимо проверить воздухоочиститель на наличие загрязнений. При необходимости очистить. Иногда задымление связано с зависанием иглы форсунки. Устраняется неисправность заменой распылителя и регулировкой форсунки. Возможен выход из строя топливного насоса или его некорректная работа.

Двигатель не нагревается до рабочей температуры

Такое возможно при попадании воды в топлива. Если такое случилось, необходимо заменить топливо. Второй вариант – сбой регулировки теплового забора клапанов. Устраняется регулировкой теплового зазора клапанов и коромысел. Выставление нужного угла опережения позволит восстановить настройку подачи топлива. Иногда такое происходит в результате превышения уровня масла в двигателе.

Перегревается двигатель

Закипание охлаждающей жидкости в радиаторе происходит в результате его засорения. Полная очистка системы позволит избежать дальнейшего перегрева. Необходимо удалить всю накипь и собравшуюся грязь. В случае недостаточной натянутости ремня вентилятора не происходит охлаждение жидкости в радиаторе. Это приводит к перегреву двигателя. Достаточно натянуть ремень и недостаток будет исправлен.

При нагревании мотора давление масла падает

Первое, на что нужно обратить внимание, — датчик давления. Зачастую его замена позволяет восстановить уровень давления

Падение давления неизбежно при нарушении герметичности маслопровода. Течь, если она будет иметь место, должна устраняться. К падению масла может быть причастен масляный насос. Его можно отремонтировать или заменить, в зависимости от типа неисправности.

Многие виды техники используют двигатель Д 243

Дизель Д-243: устройство

Надежность и ремонтопригодность – это основные достоинства силового агрегата. У него классическая компоновка. Самым большим и, можно сказать, основополагающим элементом является чугунный блок цилиндров. Головка блока цилиндров так же сделана из чугуна.

Обязательно почитайте: Регулировка и ремонт тракторного магнето

В блоке имеются 4 расточки, образующие пространство для цилиндров. Устанавливаются гильзы в посадочные пояса, а фиксируются буртом. Охлаждающая жидкость циркулирует в пространстве между гильзой и блоком цилиндров. Поступление смазки происходит посредством каналом, имеющимся в блоке. На блоке крепится ТНВД, фильтры, водяная помпа и другие элементы.

КШМ и ГРМ

К основным механизмам двигателя можно отнести именно эти два. Кривошипно-шатунный механизм необходим для преобразования работы поршней во вращение. Газораспределительный механизм необходим для управления фазами работы клапанов. Двигатель коленвала изготовлен из стали. Количество коренных шеек – 5, шатунных – 4. В шатунных шейках имеются полости, по которым перемещается смазка. Как и в других двигателях, имеются противовесы. Уплотнение вала обеспечивается манжетами.

Системы двигателя Д-243

Рассмотрим основные системы, обеспечивающие работу дизеля, его узлов и механизмов. Системы без которых его работа не возможна.

Система питания двигателя Д-243

Включает в себя:

• Топливный насос высокого давления (ТНВД);
• Форсунки;
• Фильтр тонкой и грубой очистки;
• Воздухоочистители и всасывающий коллектор.

Двигатель Д-243 оснащен насосом 4УТНИ. Все ТНВД работают от коленвала, посредством распределительных шестерен. Комплектуются такие насосы всережимным регулятором, двумя управляющими рычагами и подкачивающим поршневым насосом.

Регулятор корректирует подачу диз. топлива. А так же обогащает подачу во время пуска. Подкачивающий насос размещен на корпусе ТНВД, кулачковый вал посредством эксцентрика служит ему приводом.

Детали насоса ТНВДчерез специальный канал смазываются маслом из основной магистрали смазочной системы двигателя.

Форсунка. Осуществляет впрыск соляры в цилиндр, а так же четко контролирует его начало и конец . Распылители для форсунок на дизелях Д-243 применяются пяти дырчатые.

Фильтры топливные, тонкая и грубая очистка. Грубая очистка – это предварительная фильтрация топлива от воды различных крупных включений и примесей. В состав фильтра входят, стакан с встроенным успокоителем, отражатель с фильтрующей сеткой, рассеиватель. Отстой из фильтра удаляется открытием пробки в днище корпуса фильтра.

Фильтр тонкой очистки предназначен для финальной чистки дизельного топлива. Фильтрация происходит с помощью сменного бумажного элемента. Отстой из фильтра удаляется через пробку в дне стакана, а воздух удаляется через пробку в верхней части фильтра.

ЗИЛ-5301. Проверка затяжки головки блока цилиндров и регулировка клапанов Д-245Е3

содержание .. 130 131 132 133 134 135 136 137 138 139 140 ..

Проверка затяжки болтов крепления головки цилиндров

Проверку затяжки болтов крепления головки цилиндров производите по окончании обкатки и через каждые 40 тыс. км пробега на прогретом дизеле в следующем порядке:

• — снимите колпак и крышку головки цилиндров;
• — снимите ось коромысел с коромыслами и стойками;
• — динамометрическим ключом проверьте затяжку всех болтов крепления головки цилиндров в последовательности, указанной на рисунке 1, и, при необходимости, произведите подтяжку.
• Момент затяжки -220±10 Н.м.

После проверки затяжки болтов крепления головки цилиндров установите на место ось коромысел и отрегулируйте зазор между клапанами и коромыслами.

Рисунок 2 — Регулировка зазора в клапанах.

Регулировку производите в следующей последовательности:

— снимите колпак крышки головки цилиндров и проверьте крепление стоек оси коромысел;

— проверните коленчатый вал до момента перекрытия клапанов в первом цилиндре (впускной клапан первого цилиндра начинает открываться, а выпускной заканчивает закрываться) и отрегулируйте зазоры в четвертом, шестом, седьмом и восьмом клапанах (считая от вентилятора), затем поверните коленчатый вал на один оборот, установив перекрытие в четвертом цилиндре, и отрегулируйте зазоры в первом, втором, третьем и пятом клапанах.

Для регулировки зазора отпустите контргайку винта на коромысле регулируемого клапана в соответствии с рисунком 2 и, поворачивая винт, установите необходимый зазор по щупу между бойком коромысла и торцом стержня клапана. После установки зазора затяните контргайку. По окончании регулировки зазора в клапанах поставьте на место колпак крышки головки цилиндров.

содержание .. 130 131 132 133 134 135 136 137 138 139 140 ..

Установка гильз в блок цилиндров

 Гильзы правильно устанавливать с разгона. То есть гильзу необходимо осадить вручную до резиновых уплотнений. И затем нанести по верхней части резкий но не сильный удар. Чтобы гильза вошла  на свое посадочное место. При резком ударе меньше вероятности того что закусятся резиновые уплотнения. Конечно удар необходимо наносить не по самой гильзе. А предварительно установить деревянный брусок. Что бы избежать скола гильзы

На гильзах двигателя д 240 и последующих модификациях  делать это не желательно, или с большой осторожностью. Чтобы не допустить удара верхней юбки гильзы о посадочное место в блоке. Если произойдет даже не значительный удар

Верхняя часть гильзы в посадочном месте лопнет, по кругу. Поэтому лучше аккуратно осаживать гильзу в ручную. Добиваясь.  равномерного осаживания в уплотнительные кольца. Чтобы избежать закусывания

Если произойдет даже не значительный удар. Верхняя часть гильзы в посадочном месте лопнет, по кругу. Поэтому лучше аккуратно осаживать гильзу в ручную. Добиваясь.  равномерного осаживания в уплотнительные кольца. Чтобы избежать закусывания.
