Свечи зажигания газ 2705 / 3302 газель с 1994 года

Проверка свечей своими руками

В соответствии с электросхемой моторов 405, 406 и 409, свечи используются для передачи искры от распределительного устройства в цилиндры двигателя. Если работа СЗ нарушается, это может повлиять на качество работы мотора в целом.

Для проверки устройств вам потребуется помощник:

  1. От первой СЗ нужно отключить высоковольтный провод.
  2. С помощью ключа изделие выкручивается из посадочного места.
  3. Один конец устройства со стороны электрода следует поднести к двигателю или металлу на кузове авто, расстояние между электродом и массой должно составить около 1-2 мм.
  4. Затем помощник крутит стартер, пытаясь завести двигатель. Если в момент прокручивания между электродом и кузовом проскочила искра, это говорит о том, что изделие работоспособное. Таим же образом нужно проверить каждую СЗ. Учтите, что проблемы с подачей искры также могут быть обусловлены неправильной работой распределителя, а также повреждением высоковольтных проводов.

еще раз про свечи для змз 406 — DRIVE2

Данную статью заставила написать путаница, которая творится по этому вопросу. Для двигателей змз 406, 405, 409, есть два типоразмера свечей. Под большой свечной ключ (21мм) и под маленький (16мм). Но очень часто народ просто не знает, какой стоит типоразмер. Надо как-то этот вопрос прояснить. Предлагаю следующую классификацию — свечи старого образца (толстые) и нового образца (тонкие).

Свечи змз 406, идентификация

Поскольку наш народ почти перестал сам чинить машины, вопрос о том, какие у вас в двигателе свечи, ставит людей в тупик. Я совсем не против того, что каждый должен заниматься своим делом, но иногда простенькие вещи надо знать, чтобы правильно заказать или купить расходники. Очень долго думал над тем, как по-простому, идентифицировать какие стоят свечи. Модель двигателя не говорит абсолютно ни о чем. Я сам не знал, что на первых выпусках змз 409, стоят «толстые» свечи, был уверен, что могут быть только «тонкие». На вопрос Евро-2, Е-3 или Е-4, народ тоже не всегда может ответить. Самым простым и понятным оказалась идентификация по катушкам зажигания. Если на клапанной крышке стоят две катушки – высоковольтные провода и свечи старого образца, если катушки индивидуальные – свечи нового образца. Вот тут уже трудно промахнуться.

Конкретика

Все-таки большая часть двигателей, на которых стоят свечи «старого образца», это змз 406. И большая их часть стоит на автомобилях волга, соболь и газель. Мой опыт работы показал следующую тенденцию. Или владельцам подобных авто нужен бюджетный вариант или один из лучших. Среднего не дано. Поэтому для комплектации заказов, я выбрал «обычные» свечи Bosch, и свечи Denso из линейки Nickel TT. Наши свечи и всякие разные Бриски, я даже не буду рассматривать, причина написана в статье про свечи «нового образца».

Свечи змз 406, Bosch

свеча Bosch старого образца

Свечи змз 406, Denso

свеча Denso TT старого образца

свеча Denso TT, электроды

Статья про высоковольтные провода для данных свечей и катушек, ЗДЕСЬ

Оригинал и полный текст статьи находится на моем сайте: zmz-fr.ru/svechi-zazhiganiya-zmz-406.html

www.drive2.ru

Как выбрать и заменить свечи зажигания на автомобиле «Газель»?

Специалисты отмечают, что чаще всего на СТО приезжают водители «Газелей» с нареканиями на работу двигателя. Он использует много топлива, при этом двигатель плохо тянет и трясется. Как правило, при диагностике оказывается, что используются свечи зажигания не для «Газели», а для инжекторных ВАЗов. Еще одна распространенная проблема — замена заводских наконечников проводов на дорогие силиконовые, без соблюдения всех правил. Тогда между контактом свечи и наконечником провода возникает слишком большой зазор (до 3 мм), проходит искра, которая буквально за пару месяцев сжигает провода. Но в данной статье мы поговорим исключительно о свечах зажигания.

Свечи для двигателя ЗМЗ 405, 406

Чтобы выяснить, какие свечи ставятся на «Газель» с двигателем 405 и 406, достаточно почитать соответствующий раздел инструкции к машине «Двигатель «Газель». Там указано, что на ней используются свечи типа А14ДВР, а также их возможные аналоги.

Обратите внимание! Подбирая аналоги к рекомендованным свечам, следите за тем, чтобы их исковый зазор составлял 0,8 мм. Иногда водители устанавливают свечи типа А17ДВРМ, что недопустимо

Во-первых, у них другой показатель теплоотвода, а во-вторых, и это самое важное — зазор на свечах зажигания «Газель» 405 должен составлять 0,8 мм, а инжектор от ВАЗа допускает параметр от 1 мм и больше

Во-первых, у них другой показатель теплоотвода, а во-вторых, и это самое важное — зазор на свечах зажигания «Газель» 405 должен составлять 0,8 мм, а инжектор от ВАЗа допускает параметр от 1 мм и больше

Иногда водители устанавливают свечи типа А17ДВРМ, что недопустимо

Во-первых, у них другой показатель теплоотвода, а во-вторых, и это самое важное — зазор на свечах зажигания «Газель» 405 должен составлять 0,8 мм, а инжектор от ВАЗа допускает параметр от 1 мм и больше

Чтобы понять, какие все-таки свечи нужны «Газели», предлагаем расшифровать значение их заводского названия. Итак, для автомобиля такого типа необходимы свечи А14ДВР. В этом случае «А» означает размер резьбы. Другой тип резьбы на этот двигатель не установится. Следующая далее цифра называется калильным числом. Она говорит о том, насколько интенсивно идет теплоотдача от свечи. Чем этот параметр ниже, тем хуже она охлаждается, тем сильнее нагреваются электроды, покрываясь нагаром.

Буква «Д» говорит о длине резьбы, а «В» о том, что у изолятора имеется выступающий конус. И последняя буква свечи для ЗМЗ 405 свидетельствует о наличии резистора. Эта деталь необходима для того, чтобы двигатель во время работы не создавал помех радио-аппаратуре, установленной на машине. Хотя некоторые специалисты считают его необязательной деталью, если на свечах уже установлены колпачки с резисторами или стоят высоковольтные силиконовые провода.

Обратите внимание! Если вы покупаете простой, не силиконовый провод отечественного производства, наверняка на нем нет резисторов. А сам резистор не влияет на образование искры. Буква «М», которая присутствует на свечах для ВАЗа, говорит о медном центральном электроде

Однако не каждый отечественный производитель использует медь высокого качества. Поставив их на «Газель», не удивляйтесь слабой искре — при установке на ЗМЗ 406 дополнительные электроды по бокам создают помехи для доступа смеси к центральному электроду, а потому воспламенение очень осложняется

Буква «М», которая присутствует на свечах для ВАЗа, говорит о медном центральном электроде. Однако не каждый отечественный производитель использует медь высокого качества. Поставив их на «Газель», не удивляйтесь слабой искре — при установке на ЗМЗ 406 дополнительные электроды по бокам создают помехи для доступа смеси к центральному электроду, а потому воспламенение очень осложняется.

Типичные неисправности свечей

Если затруднен запуск двигателя, на холостом ходу мотор «троит», ощущаются рывки и провалы, легкие подергивания, ощутима потеря мощности — все это говорит о проблемах со свечами. Позитивный момент — обнаружить неисправность этой детали автомобиля очень просто. Достаточно вывернуть свечи из двигателя и осмотреть. Типичные неисправности, при которых необходима замена свечи зажигания на «Газели» следующие:

Свечи змз 409, 405, установка

термопаста и головки с магнитами

Я являюсь приверженцем итальянской моторной школы, но эксплуатационники и механики, лучше всего из немцев. Почти во всех немецких мануалах, посвященных двигателям говорится, что для монтажа свечей накала дизелей и свечей зажигания бензиновых двигателей, необходимо использовать специальные термические пасты. И в ОБЯЗАТЕЛЬНОМ порядке это надо делать, когда гбц сделана из алюминия. Есть три типа паст. Медная, алюминиевая и керамическая. Я не стал размениваться и вот уже много лет, пользуюсь керамической пастой. Верхняя граница температуры, при которой она коксуется – 1400 градусов. Скорее с гбц будет капать расплавленный алюминий, чем на своем месте пригорит свеча. Паста не дешевая, но одного тюбика хватает очень-очень надолго, на несколько десятков замен свечей.

Момент затяжки. Он в обязательном порядке указан на коробочке со свечами. Сто раз я видел, как в папуас-сервисах свечи тянули, чуть ли не колесными воротками. Это просто вредительство. Самое главное, что надо понять в этом процессе. Если конструктивно, на свече, находится уплотнительное кольцо, при монтаже, оно не должно размазываться в лепешку. То есть, должно быть «деформированным», но не смятым до упора. Попробуйте один раз затянуть свечи с помощью динамометрического ключа, с нужным моментом, чтобы его запомнить «мышечной памятью». А потом уже можно делать данную операцию уже обычными ключами.

Инструмент. Когда свечи находятся в открытом доступе, как например на вазовской классике или на змз 402, то проблем нет никаких. Но вот когда речь идет и 16-клапанных двигателях, это уже другой вопрос. В частности свечи змз 405, 406, 409 стоят в глубоких колодцах, и свечные ключи должны быть уже специальные. Если вы частный механик или просто обслуживаете машину сами, купите профессиональную свечную головку с магнитом. Поскольку данная операция проводится не каждый день, можно взять инструмент производителя среднего класса. В прайс листе они находятся в разделе «инструмент».

Состав и основы функционирования системы зажигания на двигателе УМЗ 4216

Компоновка спроектирована стандартным образом. В основе – катушка. От нее на каждый цилиндр выведен высоковольтный провод. Подключается он к свечи зажигания. В целом узел не обслуживаемый, за исключением поджигателей – они меняются.

Вторая обмотка имеет два контура. Один связан с воспламенителями 1-го и 4-го цилиндров, другой – 3-м и 2-м. По команде компьютера срабатывают сразу две свечи. Только одна это делает в рабочем такте (при сжатии смеси), а вторая – вхолостую, при выпуске продуктов сгорания.

В системе предусмотрен сенсор детонации. Он позволяет компьютеру гибко реагировать на ситуацию в цилиндрах, вызванную появлением ударных волн из-за плохого бензина. Корректировка положения обуславливается изменением угла опережения зажигания.

Как поменять свечи

  • Перед заменой свечей зажигания внимательно изучите руководство по эксплуатации вашего автомобиля, уточните количество и расположение свечей на двигателе, размер искрового зазора, размер свечного ключа.
  • Замену свечей осуществляют на холодном двигателе, для этого ему дают остыть в течение 2-3 часов. Замена свечей на неостывшем двигателе может привести к ожогам и повреждению резьбы в головке блока цилиндров.
  • Замену свечей лучше производить по одной, чтобы не перепутать свечные провода между собой. Если вы выкручиваете все свечи сразу, то сначала лучше пометить свечные провода маркером или стикерами.
  • Снимите индивидуальную катушку зажигания или высоковольтный провод со свечи.
  • Очистите область вокруг свечи сжатым воздухом или щеткой, чтобы избежать попадания грязи и мусора в цилиндр.
  • Для замены свечей зажигания потребуется свечной ключ соответствующего размера, вороток и удлинитель к нему. Удобно использовать свечной ключ с внутренней резиновой втулкой или магнитом, которые фиксируют свечу внутри ключа и не дают ей упасть во время извлечения или установки.

Вденьте свечной ключ и выверните свечу, сделав несколько оборотов против часовой стрелки. Извлеките свечу, проверьте наличие уплотнительного кольца на цоколе свечи, чтобы оно не осталось внутри свечного колодца.
Иногда при выкручивании прикипевшей свечи, она ломается и нижняя ее часть остается внутри свечного колодца. Для извлечения сломанной свечи в автосервисах имеется специальный набор ключей экстракторов. Сломанную свечу обильно поливают смазкой WD-40, закрепляют экстрактор на динамометрический ключ и неспешно, без резких движений и не прилагая чрезмерных усилий проворачивают экстрактором сломанную свечу. Скрип и треск свидетельствуют о том, что свеча начала выкручиваться. После извлечения сломанной свечи проверяют целостность резьбы

При повреждении резьбы приходится нарезать новую резьбу под вкладыш‐переходник.
После выкручивания свечи, осмотрите ее состояние, обратите внимание на наличие и цвет нагара, целостность изолятора и электродов.
Проверьте, чтобы на новой свече было установлено уплотнительное кольцо. Уплотнительное кольцо свечи зажигания обеспечивает герметичность между свечой и головкой блока цилиндров, отводит тепло, компенсирует различные характеристики металла свечи и головки блока.

  • Сравните величину искрового зазора, указанную в руководстве по эксплуатации автомобиля, с величиной искрового зазора, указанную на упаковке свечи. При необходимости измерьте искровой зазор свечи и отрегулируйте расстояние между центральным и боковым электродом.
  • Вставьте новую свечу в свечной ключ и закрутите свечу, без усилий, не затягивая.
  • Правильную затяжку свечи можно произвести только с помощью динамометрического ключа. Недотянутая свеча может привести к потере компрессии, перегреву, последующему разрушению свечи из-за вибрации. Перетянутая свеча может привести к повреждению резьбы, разрушению уплотнительного кольца, перегреву и последующему разрушению самой свечи. Усилие затяжки свечей должно быт указано на их упаковке, обычно оно составляет 30-45 Нм для свечей с плоским уплотнительным кольцом и 20-25 Нм для свечей с коническим уплотнительным кольцом. Необходимое для затяжки усилие выставляют на динамометрическом ключе и затягивают свечу до щелчка, который издаст ключ.
  • При отсутствии динамометрического ключа следует руководствоваться следующими рекомендациями: новые свечи с плоским уплотнительным кольцом дотягивают на 90 градусов, старые свечи с плоским уплотнительным кольцом дотягивают на 30 градусов, новые свечи с коническим уплотнительным кольцом дотягивают на 15 градусов.
  • Не стоит прилагать излишнее усилие, если свеча при вкручивании идет очень туго, это может привести к повреждению резьбы. Выверните свечу и осмотрите резьбу в свечном колодце, при необходимости поправьте резьбу метчиком соответствующего размера.
  • После заворачивания свечей, установите на место индивидуальные катушки зажигания или высоковольтные провода, при установке внимательно осмотрите их на предмет повреждений.
  • После установки индивидуальных катушек зажигания или высоковольтных проводов, запустите двигатель, для проверки его нормальной работы.

Проверка компрессии двигателя ЗМЗ-406

Компрессия (давление в конце такта сжатия) в цилиндрах — важнейший показатель для диагностики состояния двигателя без его разборки.

По среднему значению компрессии и по разнице значений в отдельных цилиндрах можно с достаточной степенью точности определить степень общего износа деталей шатунно-поршневой группы двигателя, выявить неисправности этой группы и деталей клапанного механизма.

Проверяют компрессию специальным прибором, компрессометром, который в настоящее время можно свободно приобрести в крупных магазинах автозапчастей.

Так выглядит компрессометр. Существуют варианты компрессометров, у которых вместо резьбового штуцера для вворачивания вместо свечи зажигания установлен резиновый наконечник.

Такие компрессометры при проверке компрессии просто сильно прижимают к свечному отверстию.

Важными условиями правильности показаний при проверке компрессии являются исправность стартера и его электрических цепей, а также полная заряженность аккумуляторной батареи.

Вам потребуется торцовый ключ «на 21» для выворачивания свечей зажигания.

1. Пустите двигатель и прогрейте его до рабочей температуры.

2. Остановите двигатель, отсоедините колодку жгута низковольтных проводов от модуля зажигания.

Предупреждение Проворачивание двигателя стартером при отсоединенных наконечниках высоковольтных проводов и неотключенном модуле зажигания может привести к пробою его высоковольтной цепи.

На двигателе ЗМЗ-40524 снимите со свечей катушки зажигания, предварительно отсоединив от них колодки жгутов проводов.

3. Выверните все свечи

4. Отключите топливный насос, сняв колодку проводов с выводов реле топливного насоса

5. Вверните компрессометр в свечное отверстие проверяемого цилиндра.

6. Нажмите на педаль акселератора до упора, чтобы полностью открыть дроссельную заслонку.

7. Включите стартер и проворачивайте им коленчатый вал двигателя до тех пор, пока давление в цилиндре не перестанет увеличиваться. Это соответствует примерно четырем тактам сжатия.

8. Записав показания компрессометра, установите его стрелку на ноль, нажав на клапан выпуска воздуха.

У компрессометров иной конструкции показания могут сбрасываться другими способами (в соответствии с инструкцией к прибору).

9. Повторите эти операции для остальных цилиндров.

Давление должно быть не ниже 660 кПа (6,65 кгс/см2) и не должно отличаться в разных цилиндрах более чем на 98 кПа (1 кгс/см2).

Пониженная компрессия в отдельных цилиндрах может возникнуть в результате неплотной посадки клапанов в седлах, повреждения прокладки головки блока цилиндров, поломки или пригорания поршневых колец.

Пониженная компрессия во всех цилиндрах указывает на износ поршневых колец. 10. для выяснения причин недостаточной компрессии залейте в цилиндр с пониженной компрессией около 20 см3 чистого моторного масла и вновь измерьте компрессию.

Если показания компрессометра повысились, наиболее вероятна неисправность поршневых колец.

Если компрессия осталась неизменной, то это указывает на неплотное прилегание тарелок клапанов к их седлам или на повреждение прокладки головки блока цилиндров.

Полезный совет Причину недостаточной компрессии можно выяснить, подав сжатый воздух в цилиндр, в котором поршень предварительно установлен в ВМТ такта сжатия.

Для этого снимите с компрессометра наконечник и присоедините к нему шланг компрессора.

Вставьте наконечник в свечное отверстие и подайте в цилиндр воздух под давлением 200—300 кПа.

Для того чтобы коленчатый вал двигателя не провернулся, включите высшую передачу и затормозите автомобиль стояночным тормозом.

Выход (утечка) воздуха через дроссельный узел свидетельствует о негерметичности впускного клапана, а через глушитель — о негерметичности выпускного.

При повреждении прокладки головки блока цилиндров воздух будет выходить через горловину расширительного бачка в виде пузырей или в соседний цилиндр, что обнаруживается по характерному шипящему звуку.

При выработке компрессионных колец воздух будет выходить через масляный щуп.

Как часто следует менять свечи зажигания?

Прежде всего, давайте «отделим мух от котлет» и вспомним, что свечи делятся:

  1. на простые,
  2. платиновые,
  3. иридиевые.

«На глазок» состояние свечей определить невозможно. Рекомендации, исходящие от производителей авто: требуется замена после 10000-15000 км побега. Обычно смена выполняется на первом сервисе. Что выгодно двум сторонам. Изготовителям продукции и СТО, предоставляющим услугу.

Практика показывает:

  • Замену простых можно проводить после 20-30 тысяч км пробега.
  • Платиновые прослужат Вам от 50 до 60 тысяч километров. Есть вероятность выхода из строя изолятора. Образуются электрические пробои как показано на предыдущем фото.
  • Иридиевых проводят после преодоления автомобилем 100000 км.

Как часто нужно менять свечи на малолитражных автомобилях? Умудрённые дорожным опытом автомобилисты и каталог свечного производителя «NGK» говорит о 7000- 10000 км.

Случаются ситуации, когда электроды автомобильных свечей выгорают. Негативное влияние оказывает некачественное топливо. Теряется мощность на автомобиле. Или наоборот, водитель экономит и на простых свечах умудряется протянуть 80 тыс. км. Не понимая, что с потерей мощности в этом случае перерасход топлива неминуем.

Признаки неисправности, на что обратить внимание

Силовой агрегат на автомобиле троит. Движок дёргается. При снятии свечи нагар и величина зазора превышает или меньше рекомендованной производителем. Информация (последняя цифра) предоставлена непосредственно на ней самой и говорит о зазоре в мм. Когда зазор увеличен, требуется ее замена

Отвечая на вопрос, как часто надо менять свечи, обратите внимание на состояние и цвет. Точнее, на керамический изолятор

Он может быть покрыт паутинкой мельчайших трещинок, заполненных налётом коричневого цвета.

При расслоении металлического корпуса и керамического изолятора на изделиях появляется «юбка» тёмно-коричневого цвета. Дефект налицо. Желательно заменить весь комплект. Однако при прохождении рекомендуемого километража нужно также менять весь комплект, а не одну или две свечи.

Установка новых

Чтобы правильно установить свечи зажигания, надо тоже действовать в определенной последовательности

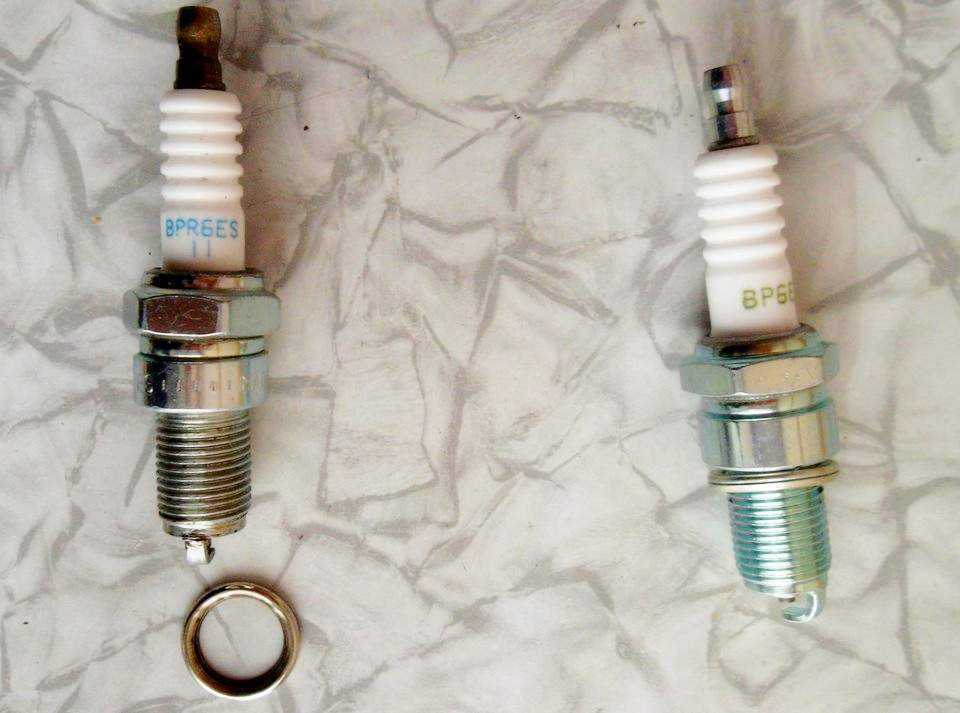

На новых деталях важно удостовериться, что установлена уплотнительная манжета или кольцо. Если оно отсутствует, то рекомендуется поставить, так как оно герметизирует соединение между изолятором/металлом, отводит тепло, компенсирует различные характеристики ГБЦ и корпуса, а еще препятствует выделению горючего газа даже при высоком давлении сгорания

Штука невероятно полезная. Вот где она находится (куда должна вставляться).

Уплотнительное кольцо свечи зажигания

Далее следует закручивать свечу до упора. Очевидно, что во время установки надо использовать динамометрический ключ, который даст возможность закрепить деталь по величине, указанной в инструкции. Как правило, усилие равно примерно 35–40 Нм для элементов с плоскими сальниками и 20–25 Нм — манжет конического типа.

Примечательно, что установка свечей зажигания возможна и без динамометрического приспособления. Делается это по следующей схеме:

  • элемент дотягивается на четверть полного оборота (90°) — актуально для новых расходников с плоским кольцом;
  • окончательно затягивается на 45° — для старых искровых деталей.

А вот элементы с коническим уплотнителем надо дотягивать всего на 15 градусов.

Если деталь идет чересчур туго, не стоит продолжать. Желательно вывернуть ее, затем осмотреть резьбовое соединение колодца. Скорее всего, резьба требует правки. Для этого используется инструмент для замены свечей зажигания — метчик нужного размера.

Порядок регулировки системы зажигания

Чтобы верно отрегулировать поджиг, нужно не только выставить углы опережения, но и верно расположить метки. Кстати, если автовладелец не понимает и не разбирается в конструкции двигателя, то лучше эту работу отдать опытным механикам в сервис-центре.

Давайте разберем все нюансы регулировки зажигания.

Сопоставление меток

Для верного сопоставления меток и выставления зажигания двигателя делают следующее:

  1. Выставляют первый цилиндр в верхней мертвой точке.
  2. Коленвал проворачивают так, чтобы метка на его шкиве сошлась с меткой на ГБЦ.

Чтобы сделать эти действия, потребуется вынуть свечу первого цилиндра и заткнуть отверстие тряпкой. Проворачивать до тех пор коленвал, пока данная тряпка не будет вынута воздухом, который создает давление внутри цилиндра.

Похожая статья Что будет если залить дизельное масло в бензиновый двигатель

Подобные действия помогут найти окончание такта сжатия, иначе верхнюю мертвую точку цилиндра.

Регулировка угла опережения

Чтобы выставить угол опережения зажигания ЗМЗ 402, нужно сделать следующее:

  1. Немного открутить болт корректора октанового числа на трамблере.
  2. Выставить угол опережения на двигателе по центру шкалы.
  3. Немного открутить винт, который фиксирует пластинки устройства, корректирующего октан.
  4. Прокрутить распределитель так, чтобы красная отметина на головке ротора стала прямо перед меткой на статоре.

Затем автовладелец должен с помощью одной руки удерживать распределитель двигателя. А второй рукой он будет закручивать винты. Таким образом выставляется зажигание ЗМЗ 402.

Проверка правильности установки зажигания

Теперь автовладельцу останется проверить правильность установки зажигания. Верно ли он установил зажигание или нет, определить можно так:

  1. Разогнать транспортное средство до 60 километров в час.
  2. На этой скорости резко нажать на педаль газа.
  3. Произойдет детонация в течение трех секунд.
  4. Если в дальнейшем она не продолжается, то зажигание двигателя было выставлено верно.

Подключение высоковольтных проводов ЗМЗ 405, ЗМЗ 406

Двигатели ЗМЗ карбюраторный и Евро-2 оснащены системой зажигания DIS (Double Ignition System).

В системе DIS используются катушки зажигания с двумя высоковольтными проводами. Каждая катушка работает с соответствующей парой цилиндров.

Первая катушка работает с 1 и 4 цилиндрами, вторая катушка работает с 2 и 3 цилиндрами.

Как подключить катушки зажигания?

Катушка зажигания 1 и 4 цилиндров расположена ближе к впускному коллектору, катушка 2 и 3 цилиндров ближе к выпускному коллектору.

Низковольтные провода катушек обязательно подключать к катушке парой. Пара проводов на катушку 1-4 немного короче пары проводов на катушку 2-3.

Внутри пары неважно, на какой контакт какой подключается провод – катушки неполярные. Так же внутри пары не важно, какой высоковольтный провод идет на какой цилиндр

Рассмотрим на примере (смотрите фото)

Управление катушкой 1 (1 и 4 цилиндры) – зеленый и желтый провода. Эта пара подключается строго к катушке 1 и 4 цилиндров!

Далее:

Низковольтная цепь – полярность не важна – можно подключить:

Вариант 1: Верхний контакт катушки – желтый, нижний контакт – зеленый.

Вариант 2: Верхний контакт катушки – зеленый, нижний контакт – желтый.

Высоковольтные выходы – полярность не важна – можно подключить:

Вариант 1: Верхний вывод на 1 цилиндр, нижний выход на 4 цилиндр.

Вариант 2: Верхний вывод на 4 цилиндр, нижний выход на 1 цилиндр.

Управление катушкой 2 (2 и 3 цилиндры) – голубой и желтый провода. Эта пара подключается строго к катушке 2 и 3 цилиндров! Далее – аналогично паре 1-4 – полярность внутри пары не важна.

Определяющим фактором при подключении пар низковольтных и высоковольтных проводов к соответствующей катушке зажигания является правильность их трассировки. Провода не должны быть сильно натянуты, сильно перегибаться, не должны тереться о неподвижные части двигателя и другие провода.

Еще статья о высоковольтных проводах ЗМЗ 405, 406 — прочтите, чтобы не повторить эту ошибку.

Как правильно ставить распредвалы на 406 двигатель

Снимаем наконечники свечей зажигания вместе с высоковольтными проводами, катушки зажигания (можно только отсоединить разъемы, оставив их на клапанной крышке), тросик привода дроссельной заслонки и, отсоединив провода от датчиков систем смазки и охлаждения, вынимаем жгут проводов из скоб крышки головки блока. Сливаем охлаждающую жидкость и снимаем верхние шланги радиатора и датчик массового расхода воздуха вместе с воздуховодами.

Отверткой, ослабив хомуты, снимаем большой шланг системы вентиляции

Снимаем малый шланг системы вентиляции картера.

Ключом на 12 отворачиваем винты крепления крышки головки блока

Снимаем крышку головки блока

Головкой на 36, выставляем коленчатый вал в положение ВМТ такта сжатия первого цилиндра, поворачивая его за болт крепления шкива (риска на шкиве коленчатого вала должна совпасть с выступом на передней крышке блока цилиндров, а метки на звездочках распределительных валов – у верхних кромок головки блока).

Ключом на 12 отворачиваем четыре болта и снимаем переднюю крышку головки блока.

Шестигранным ключом на 6 отворачиваем два винта и снимаем верхний успокоитель цепи.

Отвернув шестигранным ключом на 6 два винта, снимаем средний успокоитель цепи.

Ключом на 17 отворачиваем болт крепления звездочки распределительного вала выпускных клапанов, удерживая вал ключом на 30.

Снимаем звездочку. Аналогично снимаем звездочку со второго распределительного вала.

Ключом на 12 отворачиваем четыре болта крепления передней крышки распределительных валов.

Последовательно, по пол-оборота, ослабляем затяжку болтов крепления крышек распределительного вала, до тех пор, пока пружины клапанов не перестанут поджимать валы и отворачиваем болты.

Снимаем переднюю крышку и извлекаем пластмассовые полукольца

Снимаем остальные крышки.

Снимаем распределительные валы

Ключом на 12 отворачиваем болт крепления пластины датчика фазы и устанавливаем ее на новый вал выпускных клапанов

19. После снятия промойте все детали бензином, протрите и просушите.

20. Осмотрите распределительные валы. Если на шейках и кулачках обнаружены задиры, раковины, трещины, замените валы.

21. Измерьте диаметр шеек распределительных валов. Номинальный диаметр первой шейки (ближайшей к звездочке) 42,0 +0,050 -0,075 мм, предельно допустимый — 41,9 мм.

Номинальный диаметр остальных шеек 35 +0,050 -0,075 мм, предельно допустимый — 34,9 мм. Если диаметр хотя бы одной шейки меньше предельно допустимого значения, замените распределительный вал.

22. Измерьте высоту кулачков. Номинальная высота кулачка равна (46,0-0,25) мм, предельно допустимая высота составляет 45,5 мм.

Если высота хотя бы одного кулачка меньше предельно допустимой, распределительный вал замените. Мелкие царапины на шейках и кулачках устраните шлифовкой, а затем отполируйте шейки и кулачки.

23. Установите распределительный вал на две призмы и измерьте индикатором биение по средней шейке. Номинальное биение 0,025 мм, предельно допустимое — 0,04 мм. Если биение больше, замените распределительный вал.

24. Проверьте зазоры в подшипниках распределительных валов. Для этого нужно уложить в опору распределительного вала, смазанную чистым моторным маслом цилиндрическую оправку диаметром 35,0-0,02 мм для центрирования крышки.

Установите крышку распределительного вала, затяните болты крепления крышки моментом 19—23 Нм (1,9—2,3 кгсм).

Выньте оправку в сторону заднего торца головки блока цилиндров. Измерьте внутренний диаметр опоры распределительного вала и вычислите зазор как разность между диаметром опоры и диаметром соответствующей шейки распределительного вала.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Моя база
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
