Поиск утечки тока и потребителя энергии на автомобиле

Как проверить и определить утечку тока

Для проверки и измерения суммарного тока утечки используется мультиметр, включаемый в разрыв плюсового провода аккумулятора, с него снимается клемма, а щупы мультиметра в режиме измерения тока замыкают цепь через амперметр.

Однако помните, что при этом в момент снятия клеммы сбросится память магнитолы, а при восстановлении питания через мультиметр «проснутся» все блоки бортовой электроники, сработает сигнализация. Энергопотребление возрастет в разы, и говорить о точности измерения будет нельзя.

Поэтому проще чуть усложнить метод: взяв небольшой аккумулятор, сначала подключаем его к плюсовому и минусовому кабелям автомобильного аккумулятора, а только потом снимаем клемму – энергопитание в таком случае не прервется, и машина продолжит оставаться в «спящем» режиме. Подключив мультиметр между основным аккумулятором и клеммой, можно отключить дополнительную батарею – в этот момент тестер и начнет показывать реальный ток утечки в машине. Перед возвратом клеммы на место точно так же сначала подключим дополнительный аккумулятор, а затем отсоединим щупы тестера.

Что считать нормальным и ненормальным током утечки? В идеале заранее измерить его на исправном автомобиле — это и есть норма. Если это невозможно, то ориентируйтесь на усредненные данные: ток более 50-60 мА уже вызывает подозрения, приближающийся к 100 мА уже указывает на вероятное наличие проблем. Токопотребление выше 0,1-0,15 А явно выходит за рамки нормы.

Проще проверить утечку, если это генератор: сняв с него силовую клемму, вновь включаем мультиметр, но на этот раз между аккумулятором и генератором. При таком подключении амперметр покажет только обратный ток диодного моста.

С остальной же бортовой электроникой придется пойти методом последовательного отключения: поочередно отключая магнитолу, сигнализацию и так далее, смотрите, насколько изменяется общий ток утечки – отключение исправно работающего узла мало влияет на утечку, а вот неисправный или неправильно подключенный сразу выдаст себя падением тока утечки на ощутимый процент.

Отключение можно производить, вынимая соответствующий предохранитель. Извлекая предохранители мы поочерёдного размыкаем цепей в бортовой сети.

Как измерить ток утечки мультиметром?

Схема подключения мультиметра для измерения тока утечки

Для измерения утечки тока из АКБ вашего автомобиля вам потребуется три вещи – мультиметр, ключ на 10 и резиновые перчатки. Порядок действий следующий:

1. заглушите авто, выключите всю электронику в салоне (все лампочки в салоне, багажнике, бардачке, прикуриватель, магнитолу);
2. выньте ключи из зажигания, опустите стекла (чтобы был доступ в салон без ключа);
3. закройте все двери.
4. подождите минут 10-15 пока обнулится все статическое напряжение в электросети.
5. откройте капот и при помощи ключа скиньте минусовую клемму с АКБ.
6. установите мультиметр в режим измерения тока и подключите один щуп к минусу аккумулятора, а второй к клемме, прибор должен показать вам определенное значение – это и будет ток утечки АКБ.

Важно: Не подключайте мультиметр к плюсу обоими щупами. Это может привести к короткому замыканию и перегоранию предохранителя мультиметра

Какие инструменты нужны

Чтобы замерить утечку тока на аккумуляторе, владельцу техники потребуется гаечный ключ на 10, а также тестер, измеряющий ток величиной от 3-5 А. Такой показатель доступен практически на всех мультиметрах, в том числе и китайских.

Если под рукой нет измерительного прибора, в крайнем случае можно воспользоваться 12V лампочкой. Не следует брать светодиодные лампы – при скачке напряжения она сразу сгорит. Визуально определить это невозможно, поэтому диагностика потери тока будет проведена неправильно.

Как настроить мультиметр

Перед тем, как приступить к замеру утечки тока на аккумуляторе, нужно выполнить правильную настройку мультиметра. От этих действий зависит итоговый результат операции, а также целостность самого прибора.

Инструмент используют в режиме замера постоянного тока и устанавливают предельно допустимое значение измерения.

Измерение общего тока

Проверка утечки тока в машине – это измерение мультиметром тока, который поступает от АКБ после выключения зажигания к автомобильным узлам. Для этого транспортное средство устанавливают на стоянку и отключают все потребители питания – фары, навигатор, магнитолу и т.д. Затем выключают зажигание, открывают капот, опускают одно из стекол, чтобы в случае возможных проблем иметь возможность открыть автомобиль и включают сигнализацию.

Далее настраивают мультиметр и отсоединяют провод от одной из клемм батареи, чтобы померить ток утечки. Более безопасной считается проверка мультиметром массы на аккумуляторе автомобиля, но можно использовать и плюсовой контакт. Далее к клемме и проводу подсоединяются щупы тестера. Чтобы освободить руки, используют клещи или зажимы «крокодил».

Запрещается соединять щупами плюс и минус батареи – случится короткое замыкание. Вреда машине это не причинит, а в тестере сгорит предохранитель или же прибор выйдет из строя.

После того, как тестер подключен, запрещается включать какое-либо автомобильное оборудование, потому что потребляемый им ток может превысить допустимый предел измерения мультиметра и последний сгорит.

Если все действия выполнены правильно, на дисплее тестера должно появиться цифры, обозначающие ток утечки. Высчитать допустимое значение для своего авто можно самостоятельно, сложив потребляемый ток каждым элементом в бортовой сети. Так, сигнализация потребляет до 20 мА, часы – 1 мА, акустическая система – примерно 3 мА и т.д. Показания на экране мультиметра не должны превышать полученной суммы, а также разрешенных норм.

На автомобилях со штатным оборудованием возможна утечка до 50 мА, на технике с дополнительными потребителями питания (магнитола, сигнализация, навигатор и т.д.) – до 80 мА. Если значение больше допустимого, это сообщает о проблемах с утечкой.

Необходимо оставить тестер подключенным на 10-15 минут. На автомобилях часто устанавливается «умное» оборудование, переходящее в режим сниженного потребления электроэнергии через некоторое время после выключения зажигания. Если же показания на дисплее так и не снизились, нужно приступить к обнаружению причины потери тока.

Как найти место утечки тока в автомобиле

В большинстве случаев причиной чрезмерных объемов потребления энергии являются дополнительные устройства, количество которых в современных моделях зачастую зашкаливает. Поэтому поиск места утечки нужно начать с них

В первую очередь важно обратить внимание на приборы, установленные нештатно

Как правило, заводская электроника хорошо защищена, поэтому проблемы с ней возникают лишь при значительных повреждениях, которые можно заметить невооруженным взглядом. Однако это не относится к нештатным устройствам, проводка которых укладывается в любое доступное место.

Сам алгоритм поиска заключается в выполнении следующих действий:

Померить силу тока амперметром и убедиться в наличии проблемы.
Визуально осмотреть электронику, начиная с «неродной»

Отдельное внимание нужно уделить частям, подверженным механическому воздействию. К примеру, в случае с сигнализаций – это кнопки, обеспечивающие активацию и деактивацию цепи при закрытии и открытии дверей.
Если определить визуально проблему не вышло, следует перейти к более глубоким методам диагностики

К примеру, отключить прибор, при этом из каждой цепи вынуть предохранитель и пронаблюдать: искрят ли контакты при размыкании. Если да, то высока вероятность, что утечка тока находится в этом месте.
Выделив проблематичный участок проводки, нужно найти место замыкания. Для этого придется «прозвонить» мультиметром в режиме омметра каждую жилу для уточнения целостности. Значение сопротивления зависит от сечения измеряемого провода.

Определить точку вполне можно и самостоятельно, если уметь пользоваться мультиметром и знать, как и с учетом каких признаков искать проблемный участок.

Пара советов от бывалых автолюбителей

Совет 1.

Необязательно производить замеры утечки по «минусовому» выводу, протестировать бортовую сеть можно и по «плюсовому».

Алгоритм действий примерно тот же – отсоединяется клеммник от «плюсовой» клеммы АКБ.

К ним подсоединяются щупы и производится замер

Но если при замере на «минусовой» вывод полярность подключения прибора неважна, то при проверке по «плюсу» важно правильно подсоединить прибор – «минусовой» щуп прибора подсоединяется только в клеммнику с проводом, а «плюсовой» щуп – к клемме АКБ

Здесь важно не перепутать полярность, иначе можно испортить прибор. Совет 2

Совет 2.

Перед проведением замеров лучше окна в авто открыть, да и не стоит ключи оставлять в зажигании.

Дело в том, что при отключении клеммника от АКБ возможно срабатывание центрального замка, в результате чего авто закроется.

Открытые окна и ключи в кармане позволят избежать такой неприятности, как закрытый автомобиль с ключами внутри.

4 Что делать, если стандартная проверка не дает результатов?

Иногда извлечение предохранителей не позволяет определить потребителя, который нарушает работу аккумулятора. В подобных случаях следует проверить генератор. Это устройство не защищено предохранителями. Нередко проблема с АКБ обусловлена тем, что генератор просто-напросто не заряжает ее. Проверку выполняем так:

1. Отключаем зажигание, вырубаем все потребляющие электроток устройства.
2. Подсоединяем красный щуп тестера к плюсу батареи, черный – к минусу.
3. Выставляем мультиметр на замер напряжения.
4. Включаем тестер. Смотрим на цифры. На заряженной полностью АКБ напряжение должно иметь величину 12,6–12,9 В.
5. Заводим мотор.
6. Включаем обогрев заднего стекла, печь, ближние фары. Повторно производим замер. Оптимальная величина напряжения 12,8–13,4 В, допустимая – до 14,3.

В ситуациях, когда показатель вольтажа аккумулятора находится в указанных пределах, генератор работает исправно, он заряжает АКБ. Если же вольтаж ниже, проблема в генераторе. Чаще всего она решается путем замены диодного моста, проводов и щеток.

Следите за током утечки, незамедлительно приводите его в норму при фиксации проблем с АКБ. И тогда ваш автомобиль не преподнесет вам никаких сюрпризов даже при длительной и активной эксплуатации. Удачи!

Поиск и устранение

Сперва нужно определить, существует ли утечка, или АКБ разряжается быстро из-за старости, забывчивости владельца и включенных потребителей, других причин. Проверка утечки тока на авто поможет выяснить это.

Способы проверки

Проверка утечки тока в автомобиле мультиметром — это наиболее точный способ определить не только факт лишнего расхода электроэнергии, но и увидеть ее величину. Для этого выполняют следующие действия:

1. На машине с заглушенным двигателем открывают капот.
2. Отсоединяют минусовую клемму АКБ.
3. Один щуп мультиметра присоединяют к освободившейся клемме.
4. Второй щуп цепляют на кабель минусовой клеммы.
5. Мультиметр включают в режиме измерения силы тока в пределах 10 А.

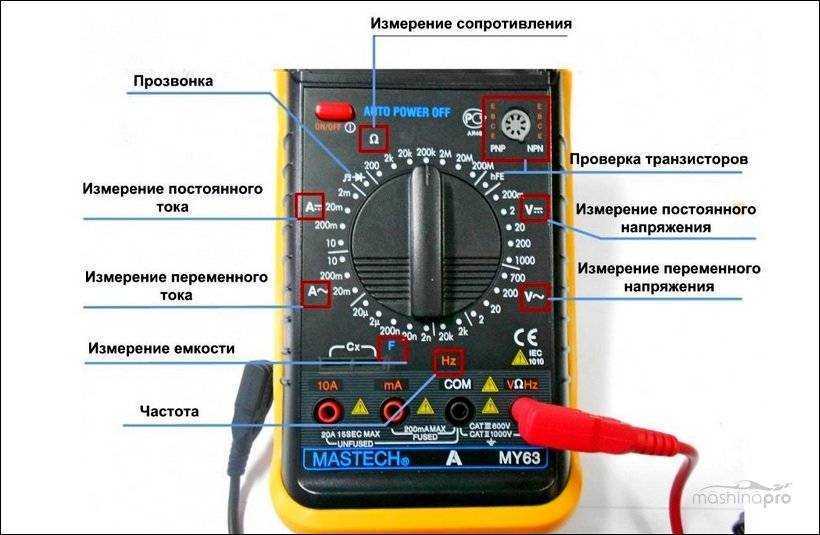

Настройка режимов мультиметра Как настроить мультиметр

На экране отображается расход электроэнергии от текущих потребителей. Если значение превышает 0.50 мА на авто с обычной сигнализацией и 0.70 мА с двухсторонней, значит есть утечка.

Измерить ток утечки в автомобиле можно и в разрыве плюсовой линии, отсоединив клемму от аккумулятора, но это считается более опасным у электриков, поэтому проверять лучше на минусовой линии.

Если нет мультиметра, то проверить наличие ухода напряжения можно при помощи сигнальной лампы. Идеально подойдет лампочка от сигналов габарита с мощностью не выше 5 Вт. К ее контактам присоединяются два изолированных провода. Затем действия выполняют в такой последовательности:

1. С АКБ снимают плюсовую клемму.
2. Один конец провода от лампочки присоединяют к освободившейся клемме.
3. Второй конец провода к плюсовому кабелю.
4. При этом лампочка не должна гореть.

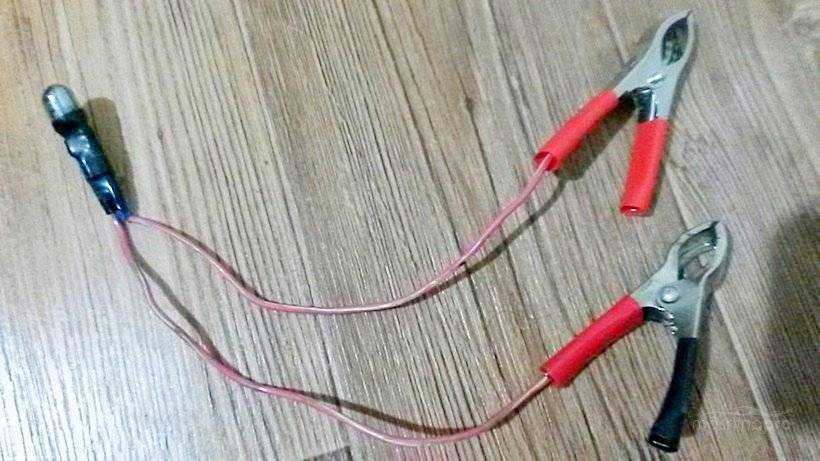

Лампочка с зажимами Приспособление для прозвонки тока утечки

Если она горит, значит присутствует уход напряжения. Но измерить его величину без мультиметра не получится.

Как найти причину утечки тока в автомобиле

Когда установлен сам факт потери тока, важно найти причину — замыкание проводки или сломанный потребитель. Поскольку в автомобиле много оборудования, это может быть любой электрический исполнительный механизм — от магнитолы до корректора фар. Поиск утечки тока в автомобиле мультиметром ведется с последовательным выниманием предохранителей:

Поиск утечки тока в автомобиле мультиметром ведется с последовательным выниманием предохранителей:

1. Мультиметр подключают к разрыву на массе, как это было описано выше.
2. На экране отображается значение выше нормы, например 0.93 мА.
3. Открывается крышка блока предохранителей в моторном отсеке и извлекается первый плавкий элемент.
4. При этом смотрят на показания прибора. Если количество миллиампер не изменилось, значит с этой линией все нормально. Предохранитель вставляют на место и вынимают следующий.
5. Когда предохранитель извлечен и потребление электричества вернулось в норму, начинают поиск источника проблемы в этой конкретной цепи.

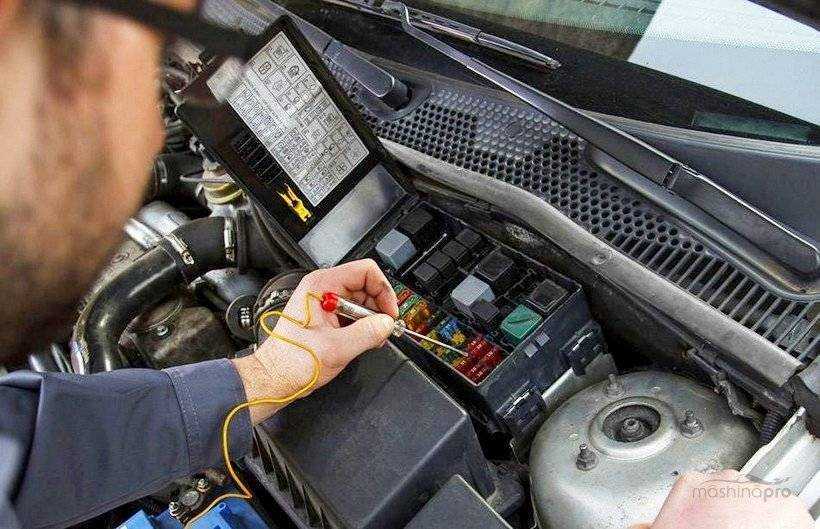

Прозвонка предохранителей Проверка предохранителей

В инструкции по эксплуатации указано, за что отвечает конкретный элемент в блоке. Проверяют проводку, ведущую к оборудованию, на целостность, отсутствие замыкания контактов. Если здесь все в порядке, “прозванивают” тестером само оборудование на предмет короткого замыкания внутри его обмотки. Если это освещение салона, потребуется проверить концевики дверей на исправность.

При поиске причины утечки проверить нужно все предохранители в основном и дополнительном блоках. На некоторых авто их три. Без мультиметра найти виновника можно при помощи лампочки — когда извлекается предохранитель в проблемной цепи, лампочка гаснет.

Другие причины разрядки АКБ

Что делать, если водитель замерил потребляемый ток, и он не превышает нормы? Как было сказано выше, затрудненный пуск после длительной стоянки может быть вызван совсем не токами утечки. Среди самых распространенных причин этой проблемы могут быть:

1. Большой саморазряд АКБ.
2. Неисправность генератора.

Тестирование аккумулятора на саморазряд

Для выяснения состояния батареи ее нужно снять с автомобиля, начисто вытереть ветошью, смоченной сначала в растворе пищевой соды, потом в воде. Если батарея обслуживаемая, необходимо проверить плотность и уровень электролита в каждой секции (их всего 6). Затем аккумулятор полностью заряжается сетевым зарядным устройством до нормального напряжения (12,7 В без нагрузки).

Осталось оставить неподключенный аккумулятор на несколько суток и затем снова померить напряжение на клеммах. Если потеря напряжения составит более 0,2 В, то проблема в аккумуляторе. Придется покупать новую батарею или попытаться восстановить испорченную хотя бы на время, обратившись к соответствующим специалистам. Если же АКБ «держит», то либо проблема устранена (к примеру, была долита в полусухие банки вода), либо вопрос в другом.

Проверка работоспособности генератора

Проблема может оказаться и в генераторе, который просто не заряжает батарею при запущенном двигателе. Конечно, практически каждый автомобиль имеет аварийный индикатор, который загорается, если батарея не заряжается. Но он может и обмануть, если, к примеру, ток зарядки есть, но он слишком мал. В этом случае АКБ не в состоянии восполнить энергию, затраченную на пуск мотора, а при включении мощной нагрузки (фары, обогреватели и т.п.) может даже начать разряжаться.

Переключатель мультиметра нужно установить на постоянное напряжение, предел измерения – не ниже 20 В.

Прежде всего, необходимо замерить напряжение на клеммах АКБ при выключенном зажигании. Для примера пусть оно будет равно 12,7 В (батарея полностью заряжена).

Напряжение на АКБ при выключенном зажигании (используется мультиметр другого типа).

Теперь нужно запустить двигатель на холостых оборотах, а все потребители (фары, магнитола, обогреватели и пр.) выключить. Напряжение на клеммах аккумулятора должно подняться до 13,8 – 14,5 В (зависит от степени заряженности батареи).

Напряжения на батарее достаточно для ее зарядки при отключенных потребителях.

Теперь нужно подключить энергоемкие потребители – фары, печку/кондиционер, обогрев стекол/сидений, магнитолу и т. д. напряжение на клеммах АКБ должно «просесть» до отметки 13,5-13.7 В.

Генератор справляется с нагрузкой и продолжает заряжать АКБ.

Если оно ниже, то генератор не справляется с нагрузкой, и придется заняться его ремонтом. Но это уже совсем другая история.

Никогда не проверяйте исправность генератора отключением АКБ при запущенном двигателе. Этот метод годился лет 30 назад, когда все электрооборудование машины состояло из километра провода и пяти реле. Современная электроника автомобиля такого эксперимента не простит. Кроме того, простое «скидывание» клеммы не укажет на неисправность, если генератор работает, но его напряжения недостаточно для зарядки аккумулятора.

Любой автомобиль, как отечественный, так и иностранного производства, оснащен определенным набором штатного и нештатного электрооборудования. При этом в процессе эксплуатации достаточно часто можно столкнуться с такой проблемой, как разряженный аккумулятор.

Как правило, в этом случае владельцы начинают сразу проверять именно АКБ и состояние батареи, диагностируют реле регулятор, генератор и т.д. Однако не все знают, что также источником проблем может быть не сама АКБ и системы для заряда, а утечка тока в автомобиле.

Как сделать грамотную проверку с тестером

Теперь разберем, как именно определить утечку мультиметром. Нам пригодятся:

• универсальный измеритель параметров тока;
• ключи гаечные;
• пассатижи.

Вот только предупредим сразу: данный метод, объясняющий, как можно проверить ток утечки аккумулятора мультиметром, предполагает присутствие помощника. Хотя при желании можно справиться и одному.

1. Прежде всего, необходимо отключить все бортовые приборы, все освещение, магнитолу, вытащить ключ из замка зажигания.
2. Далее откручиваем ключом и отсоединяем отрицательную клемму аккумуляторной батареи.
3. Теперь берем электротестер, ставим его в режим «10 А», один вывод этого аппарата прикладываем к отрицательной клемме аккумулятора, а второй вывод – к снятому с батареи проводу.
4. Здесь кроется ответ на вопрос, как проверить этот самый ток утечки? Нормальная величина достигает 70 мА. Если показания выше, надо искать источник потери.
5. Предположим, показания выше. Тогда просим помощника вскрыть блок предохранителей и начать аккуратно вытаскивать их по одному из гнезд. Напарник должен действовать пассатижами с изолированными ручками или штатными щипчиками!
6. Та цепь, при извлечении предохранителя которой, восстановилось нормальное значение ампеража, подлежит дальнейшей проверке.
7. Возвращаем на место предохранитель проблемной цепи, затем поочередно отсоединяем её звенья. Как только величина опять восстановится, станет ясно, где неисправное звено. То есть там либо дефектное устройство, либо нарушение проводки.
8. После успешного завершения процедуры, устраняем проблему, а клемму аккумулятора подключаем обратно.

Всю эту последовательность, как определить утечку на автомобиле, можно также изучить по видео. Кстати, при этих работах с электропроводкой не забывайте об элементарных правилах безопасности:

• во-первых, наденьте резиновые перчатки;
• во-вторых, опустите окна в автомобиле – вдруг сработает центральный замок.

Ну и вообще: во всем соблюдаем осторожность

Конкретный пример с ВАЗ

Однако предположим, мультиметр так и не показал нормальный параметр ампеража при «прозвоне» всех цепей. Как тогда проверить ток утечки в машине?

Разберем подобный случай на примере автомобиля ВАЗ. Посмотрим, как проверить утечку тока на автомобиле ВАЗ 2110. Для этого нам опять понадобятся:

1. Допустим, мы извлекли поочередно все предохранители, одновременно проверяя показания, но мультиметр все время выдавал повышенный расход амперов.
2. Определяем дальше утечку тока в цепи автомобиля. Смотрим генератор.
3. Для проверки генератора заводим двигатель, включаем все электроприборы, габариты, противотуманки, затем проверяем измерителем в режиме вольтажа напряжение на выводах электродвигателя. Оно должно быть не меньше 12 вольт.
4. При исправности генератора проверяем стартер. Отсоединив его провода, смотрим, не исчезли ли потери электротока в разрыве клемма батареи – электропроводка.
5. Наконец, тестируем сигнализацию. Постоянно производим замер амперметром, при наступлении режима охраны смотрим на изменения показаний.

Таковы основные принципы, объясняющие, как определить утечку в собственном автомобиле тестером.

Как нельзя делать

В заключение укажем неправильные способы диагностики электрооборудования автомобиля, которые приводят к печальным последствиям. Для наглядности информация разложена по полочкам в следующей таблице.

Способ	В чем заключается	Чем опасен
Подключение амперметра к клеммам аккумулятора	Тестер в режиме амперметра подключают красным выводом к плюсу аккумулятора, а черным выводом – к минусу.	Происходит короткое замыкание внутри мультиметра, сгорает его предохранитель.
Установка нештатного предохранителя	В цепь, у которой перегорает предохранитель, вставляют другой предохранитель с увеличенным предельно допустимым амперажем – для дальнейшей диагностики цепи.	Чревато выгоранием всей проводки нескольких звеньев, возможен пожар.

К тому же, мы описали все возможные алгоритмы, помогающие проверить ток утечки на аккумуляторе автомобиля электрическим мультиметром. Приведенная информация наверняка окажется кстати столкнувшимся с такой проблемой автолюбителям.

АКЦИЯ: РАСПРОДАЖА НОВЫХ АВТО 2018 ГОДА ВЫПУСКА

Поиск и устранение неисправности

Самостоятельно проверить ток утечки на аккумуляторе автомобиля мультиметром несложно. Для этого совсем не обязательно обращаться в сервисный центр, поездка в который потребует и времени, и денег. Для проверки бортовой сети своими силами понадобится лишь гаечный ключ на 10 и мультиметр, способный измерять токи величиной не менее 3-5 А. Таким пределом измерения обладают если не все, то большинство авометров (тестеров), включая китайские.

Эти приборы могут измерять постоянный ток до 10 А (слева) и 3 А (справа).

Измерение общего тока

Проверка утечки тока в автомобиле мультиметром производится путем измерения потребляемого от аккумулятора тока оборудованием авто при отключенном зажигании. Для этого необходимо произвести все манипуляции, которые выполняются при постановке автомобиля на стоянку: отключить потребители (фары, обогреватели, кондиционеры и пр.), выключить зажигание, активировать систему охраны, если она есть, и плотно закрыть все двери. Перед этим, конечно, нужно открыть крышку моторного отсека, где установлен аккумулятор. Дополнительно стоит опустить стекло в одной из дверей на случай, если манипуляции с АКБ вызовут случайное срабатывание дверных замков.

Этот тестер имеет максимальный предел измерения тока в 10 А, его и нужно выбрать.

Далее от АКБ отсоединяется одна из клемм, между сброшенным проводом и клеммой включается уже настроенный мультиметр. Чтобы не держать щупы тестера руками, их можно оснастить зажимами «крокодил». После подключения мультиметра включать какое-либо бортовое оборудование нельзя, поскольку ток, потребляемый этим оборудованием, может превысить максимальный предел измерения тестера. В результате тестер просто сгорит.

Зажимы типа «крокодил», надетые на щупы тестера, оставляют руки свободными.

На фото выше прибор показывает 0,33, что на пределе измерения 10 А соответствует току 0,33 А или 330 мА. Теперь самое время выяснить, какой ток утечки вообще допустим. Согласно рекомендациям специалистов, нормальным током утечки в автомобиле считается:

• до 50 мА — авто со штатным электрооборудованием;
• до 80 мА — авто с дополнительным оборудованием (сигнализация, магнитола, навигатор и пр.).

Теперь нужно оставить все как есть и, не отключая прибор, подождать минут 5-10. Дело в том, что современное оборудование авто достаточно интеллектуально, некоторые узлы его могут переходить в режим пониженного энергопотребления не сразу после выключения зажигания. Прошло 10 минут, но ток не уменьшился? Похоже, с током утечки проблемы, и причину придется искать.

Поэтапное отключение потребителей

Прежде чем начинать разносить автомобиль на куски, имеет смысл проверить нештатное оборудование – то, что было установлено не на заводе-изготовителе. Это могут быть магнитолы, обогреватели, навигаторы, охранная система, дополнительные осветители и пр. Для локализации проблемы все нештатное оборудование поочередно отключается, при этом показания мультиметра постоянно контролируются.

Почему имеет смысл начинать поиск именно с нештатного оборудования? Просто потому что для него чаще всего не предусмотрено штатных мест подключения, а значит, каждый мастер «прикручивает» его туда, куда считает нужным. Прикрутили, к примеру, обогрев сидений или навигатор до замка зажигания и получили проблему. Соединили основное питание магнитолы с дежурным, питающим часы той же магнитолы, – еще одна проблема.

Но все нештатное оборудование отключено и проверено, а утечка есть. Придется продолжать поиски, но теперь надо отключать оборудование, установленное производителем. Работа довольно кропотливая, но необходимая. Впрочем, если знать, как проверить потребление тока на автомобиле без серьезных монтажных работ, то можно обойтись «малой кровью».

Оказывается, проще всего это сделать при помощи колодки предохранителей, которая есть в каждом автомобиле. Конечно, колодки на различных авто выглядят по-разному, но принцип работы у них один. Каждый из предохранителей отвечает за несколько вполне определенных потребителей. Каких конкретно, можно узнать, взглянув на электрическую принципиальную схему нужной модели авто.

Вот так выглядит предохранительная колодка у LADA Kalina.

Определив, снятие какого предохранителя устраняет утечку, остается выяснить, какие узлы к этому предохранителю подключены и проверить исправность каждого из них. При этом нужно иметь в виду, что неисправность может крыться не только в самих узлах и оборудовании, но и в проводке (перетерлась о кузов изоляция проводов, соединительные колодки забиты пылью или залиты, ослаблены винтовые колодки и пр.).

Как отыскать потребителя энергии?

1. Отсоедините положительную клемму аккумулятора.
2. Открутите от генератора питающий провод и обмотайте оголенный конец любым диэлектриком (можно ветошью), дабы избежать короткого замыкания.
3. Подсоедините к разрыву цепи батареи мультиметр и проверьте величину тока. Если в генераторе вышел из строя диодный мост, потребление снизится до нормы.

Как правило, пробитый диод генератора вызывает большое потребление тока, измеряемого амперами. Нагруженная обмотка выступает в качестве электромагнита, что легко проверяется с помощью металлического ключа, приложенного к шкиву агрегата. Если ключ притягивается, электрогенератор наверняка неисправен и расходует энергию аккумулятора впустую.

• внимательно осмотрите автомобиль внутри на предмет горящей лампочки в бардачке либо багажнике;
• попробуйте рукой стекла, куда встроены электрические подогреватели;
• проверьте, не нагреваются ли сиденья;
• полностью отключите охранную сигнализацию и магнитолу с усилителем.

Столкнувшись с утечкой тока и разрядкой батареи, вспомните, какое нештатное оборудование довелось установить на машину в последние дни. Причина наверняка кроется в неправильном подключении устройства.
