Гранта периодичность замены ремня грм

Уже давно не вечный

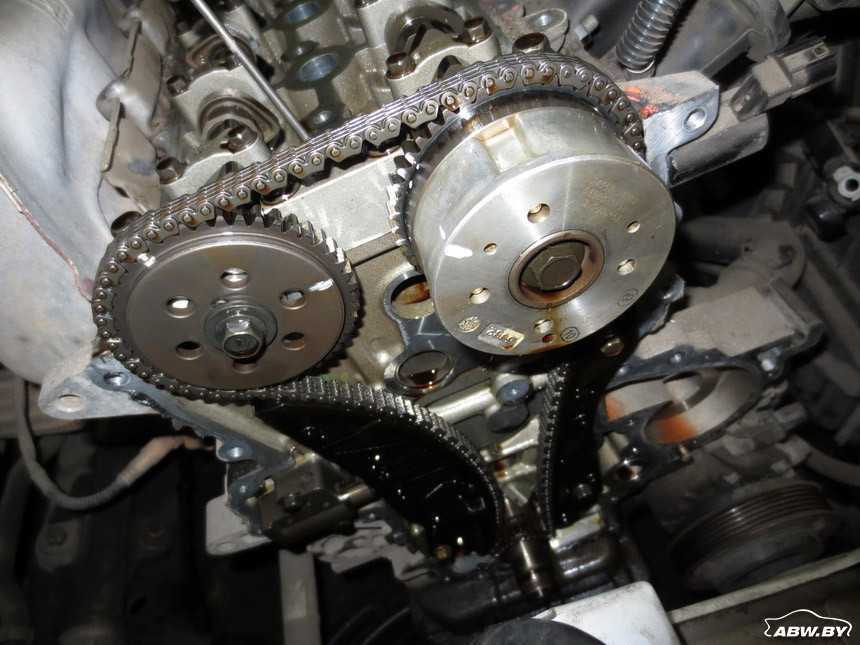

Еще каких-то 15 лет назад цепной привод казался многим автомобилистам лучшим решением. Ведь двухрядные цепи служили столько же, сколько и сами ресурсные моторы из 1980-1990-х – по полмиллиона километров и больше. Они не растягивались и не рвались при смешных пробегах, обычно не требовали замены, а раз так, то и все недостатки такого типа привода были терпимыми.

Увы, на многих современных двигателях применяются более компактные и легкие цепи (как правило, однорядные), их ресурс куда ниже, порядка 150-200 тыс. км. При растяжении «уходят» фазы газораспределения, возникает риск перескока, а то и разрыва, что оборачивается серьезными повреждениями двигателя при «встрече» клапанов с поршнями. Правда, обычно катастрофе предшествуют тревожные симптомы: растянутая цепь начинает работать громче («трещать»), а сбившиеся фазы приводят к затрудненном пуску двигателя, ухудшению тяги, появлению «ошибок» на панели приборов

В общем, цепь тянется долго и дает возможность обратить на нее внимание

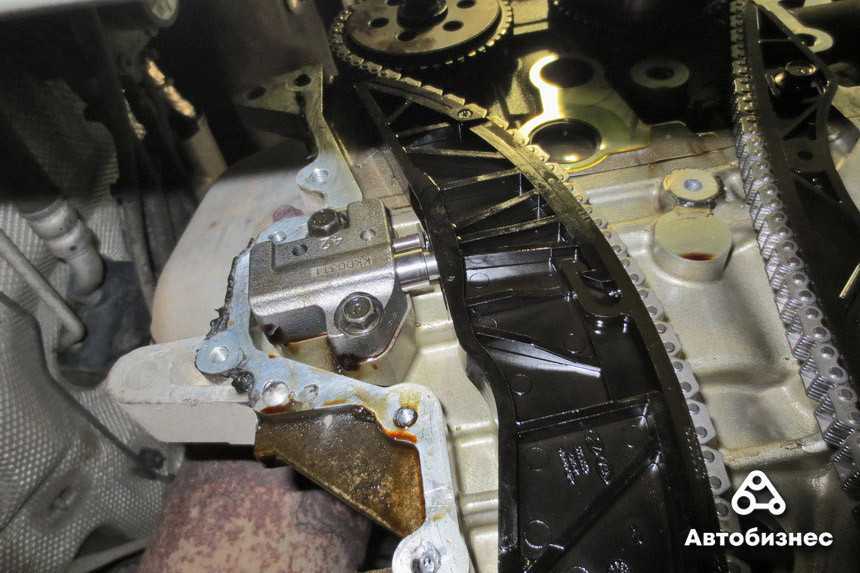

Но к перескоку может привести и неисправный (неработающий) гидронатяжитель, а вот он способен проявить себя внезапно, отказав в любой момент. Это может быть связано как с самим узлом, так и с системой cмазки, то есть к его качеству, уровню и давлению цепной мотор чувствителен. Также рекомендуется не оставлять автомобиль с «цепным» двигателем на горке на передаче – может случиться «скок, скок, перескок» со всеми вытекающими.

К слову, ресурс звезд распредвалов, башмака натяжителя и успокоителя тоже вовсе не вечен, а замена может быть не так проста и дешева, как бы того хотелось. Тут мы приходим к еще одному недостатку цепного привода – более высокой стоимости замены. Это касается как самого комплекта (цепь, натяжитель, успокоитель, звезды), так и работ. По сравнению с ремнем доступ к цепи затруднен, а в некоторых случаях (например, когда она находится со стороны моторного щита) приходится и двигатель вынимать. Повторимся: если бы цепь была вечной, это бы особо не волновало, но когда такие работы требуются каждые 150-200 тыс. км, это уже серьезное увеличение расходов на содержание автомобиля. На этом фоне традиционные недостатки вроде большей шумности уже не так принципиальны.

Итак, главная претензия к цепному приводу ГРМ на современных моторах – все-таки ограниченный ресурс, что оборачивается необходимостью периодической замены при более высокой стоимости по сравнению с заменой ремня и роликов. Впрочем, говорить, что цепной привод – зло, тоже неправильно. Во-первых, и сегодня достаточно современных моторов, где ресурс привода ГРМ превышает 200 тыс. км, что для рядового пользователя составляет не менее 5-7 лет эксплуатации. Во-вторых, стоимость замены далеко не всегда разорительна. Наконец, в-третьих, у цепи есть и свои преимущества, которые особенно видны на фоне недостатков ременного привода.

Диагностика неисправности механизма газораспределения

Процесс диагностики, идентификации источника поломки достаточно сложный. Порой без наличия цифрового оборудования невозможно провести полный осмотр, оценить общее техническое состояние узлов, агрегатов.

Всегда ориентируйтесь «на слух». Почувствуйте работу мотора

Если слышно сторонние, нехарактерные ранее звуки, стуки на «холодную», на «горячую» — вероятнее всего причина в ГРМ;
Обращайте внимание на уровень расхода горючего, динамику разгона, информативность педали акселератора. Пассивность, плохая «отзывчивость» – факторы, указывающие на возможную поломку;
Ритмичность работы на холостом ходу: в исправном состоянии недопустимы сбои такта, троение, вибрации

Средний показатель оборотов равен 950 об/мин, минимальный 850 об/мин, максимальный 1050 об/мин.

Точное время в Турции

Хотите увидеть время в Турции по сравнению с вашим домом? Выберите дату и время, затем нажмите «Отправить», и мы поможем вам преобразовать время Турции в ваш часовой пояс.

202020212022202320242025ЯнфебМарАпрМайИюньИюлАвгСентОктНовДек12345678910111213141516171819202122232425262728293031в 00 (12 полночь) 01 (01 AM) 02 (02 AM) 03 (03 AM) 04 (04 AM) 05 (05 AM) 06 (06 AM) 07 (07 AM) 08 (08 AM) 09 (09 AM) 10 (10:00) 11 (11:00) 12 (12:00) 13 (13:00) 14 (14:00) 15 (15:00) 16 (16:00) 17 (17:00) 18 (18:00) 19 (07:00) 20 (8 вечера) 21 (9 вечера) 22 (22 вечера) 23 (11 вечера) 00153045

Нужно сравнить больше, чем два места одновременно? Попробуйте наш World Meeting Planner и получите цветовую диаграмму, сравнивающую время дня в Турции со всеми другими международными местами, в которых будут участвовать другие.

Ремень или цепь?

Полвека назад в двигателестроении использовали цепной привод распределительного механизма, а попытки приспособить для этого ремень встречали непонимание. Прошло немало времени, прежде чем ременной привод начал доминировать.

А ведь он имеет ряд существенных преимуществ: снижение массы двигателя, низкая шумность и упрощение конструкции.

Все это привело к тому, что производители отдают предпочтение именно ремню. Однако однозначно утверждать, что ремень лучше цепи нельзя. И главное достоинство цепи — её долговечность, соотносимая с продолжительностью жизни самого двигателя. Поэтому, даже сейчас некоторые фирмы-производители отдают предпочтение цепному механизму.

К тому же, такие двигатели в большинстве случаев снабжены автоматическими натяжителями. Срок службы обычного ремня редко превышает 60000 км. Простота конструкции требует постоянного обслуживании: подтягивания, смены, наблюдения за его состоянием.

Когда необходимо менять ремень ГРМ

При каком пробеге меняется ремень ГРМ, указано в технических документах по эксплуатации автомобиля. Как правило, это делают при плановом техническом осмотре машины. Поскольку авто разных производителей имеют свои характеристики, то и сроки замены ремня различаются, обычно это значения от 60 тыс. до 200 тыс. км.

Основные ориентиры по срокам замены ремня ГРМ — пробег авто и время, прошедшее с момента предыдущей замены. Конечно, моделей машин очень много, различаются и марки двигателей, поэтому и сроки могут значительно варьироваться: 50-150 тыс. км либо 5-10 лет работы двигателя. Ниже дана таблица, в которой указаны интересующие нас параметры от разных производителей.

Модель автомобиля	Пробег, тыс. км
Lada Vesta	90 000
Renault Logan	90 000
Volkswagen Polo	75 000
Audi A4	120 000
Chery Tiggo 5	60 000
Mitsubishi Outlander	90 000
Volvo S60	120 000
Subaru Forester	100 000
Range Rover Evoque	130 000

Стоит упомянуть о том, что в последнее время в газораспределительных механизмах используются не просто резиновые ремни, усиленные армированием, а металлические цепи. Они, как правило, более износостойки (требуют замены при пробеге от 150 тыс. км). По мнению некоторых автопроизводителей, такую цепь и вовсе не придется заменять — настолько она надежна. Среди марок авто, где используется цепь вместо ремня, — УАЗ, BMW, Toyota, Mazda, Kia, Hyundai и некоторые другие.

Несмотря на то что ремень ГРМ закрыт защитным кожухом, нужно стараться регулярно проводить его визуальный контроль с целью оперативного обнаружения повреждений.

Если при осмотре будет найден хотя бы один из «симптомов», перечисленных ниже, то это значит, что настал момент, когда нужно менять ремень ГРМ:

• На ремне появились трещины.
• Разлохматились края ремня.
• Ременные зубцы расслоились, стерлись или повредились иным образом.
• На ремне видны признаки прижога или потертости.
• Детали, находящиеся в контакте с ремнем, либо защитный кожух покрыты темной резиновой пылью.

Имеется еще несколько показателей, говорящих о том, что, возможно, пора производить замену ремня ГРМ:

• В работе системы зажигания происходят сбои, наблюдается троение двигателя либо его запуск совершается не с первого раза. Причиной этого может быть то, что зубец ремня встает не на свое место на шкиве, а воспламенение топлива происходит раньше или позже, чем нужно.
• Из выхлопной трубы выходит дым черного цвета, указывающий на то, что, возможно, ремень ГРМ ослабился, из-за чего топливо сжигается не полностью, а его догорание происходит в выхлопной системе. В итоге температура чересчур повышается, что может привести к порче катализатора.
• Щелчки или звуки, напоминающие тиканье часов, что нехарактерно для нормального двигателя. Чем выше число оборотов двигателя, тем громче могут быть звуки. Среди причин их возникновения – как значительный износ ремня ГРМ, так и повреждения генератора либо подшипника водяной помпы.
• Отсутствие запуска двигателя при вращении стартера вследствие вероятного разрыва ремня ГРМ.
• Следы подтекания масла или антифриза в области кожуха, защищающего ремень. Источником масла может быть сальник коленчатого вала, а антифриза — водяная помпа. Когда эти вещества попадают на ремень, это означает, что его нужно менять, а вместе с ремнем ГРМ — еще и ролики со шкивами.

Опытные автомеханики рекомендуют заменять ремень ГРМ чаще, чем это указано в инструкциях от производителя: раз в 3 года при условии, что за год в среднем машина пробегает 15 тыс. км. Другими словами, замена нужна каждые 40-45 тыс. км пробега. Таким образом, увеличивается вероятность не допустить разрыва ремня, а значит, будущий ремонт обойдется дешевле.

Если пробег у автомобиля маленький, но с момента установки ремня ГРМ прошло уже больше 7-8 лет, то его также рекомендуется заменить. Дело в том, что резина, из которой ремень изготовлен, имеет срок эксплуатации и со временем теряет свои свойства, а значит, с каждым годом риск разрыва ремня и дорогого ремонта увеличивается. Целесообразно и удобно вместе с ремнем заменить также и водяную помпу.

Как определить, что ремень ГРМ изношен, и его пора менять

Когда приходит время замены ремня газораспределительного механизма (ГРМ), автолюбитель начинает замечать, что мотор начинает нестабильно и странно работать во время движения. Такая проблема может повлечь за собой серьезные неполадки.

Каждый владелец авто должен включить в регулярное техническое обслуживание осмотр ремня ГРМ.

Если автомобиль в последнее время необычно себя ведет, это может быть причиной износа столь важной детали

Данная деталь является внутренней составляющей двигателя, с ее помощью вращаются коленчатый и распределительный валы мотора, а также синхронизируется их работа.

Снимок3

Установив шкив привода вспомогательных агрегатов, поворачиваем коленчатый вал за болт крепления шкива на два оборота по часовой стрелке. Проверяем совпадение установочных меток коленчатого вала и распределительных валов, а также правильность натяжения ремня. В противном случае повторяем операции по установке и натяжению ремня привода ГРМ.

Сборку проводим в обратной последовательности. Окончательно затягиваем болт крепления натяжного ролика моментом 34–41 Н·м, а болт крепления шкива привода вспомогательных агрегатов — моментом 105–110 Н·м.

К нам приехал наш сосед для прохождения планового ТО на своем свеженьком ВАЗ 2170, в простонародье Приора, замена ремня ГРМ масла и еще по мелочи.

В разных рекомендациях написаны интервалы от 80000 до 105 000, но меняем на 60 000. Проверяем натяжение каждые 20 000 и это не наша прихоть, ведь все мы знаем о качестве наших запчастей. И еще, не все знают, но на Приоровских двигателях ставятся дюралевые шатуны и при обрыве ремня ГРМ гнутся не только клапана, но и в большинстве случаев шатуны. И если их не заменить то у машины откроется приличный масленый аппетит. Поэтому лучше перестраховаться. Помпу меняли примерно 20 000 назад, поэтому ее не трогаем, просто проверим покрутив рукой. Кому интересно как заменить помпу смотрим про мотор на десятке, они похожи как братья близнецы.

Из инструмента нам понадобится: стандартный набор ключей, шестигранники, набор головок и специальный ключ для натяжного ролика приоры, он немного отличается размерами от обычного, цена вопроса 100 рублей. Но и собственно сам комплект ГРМ.

Процедура замены ремня ГРМ займет примерно два часа с перерывом на обед.

Снимаем защитную крышку не забыв отсоединить клапан продувки абсорбера.

Ключом на семнадцать откручиваем болт натяжного ролика сервисного ремня и снимаем последний. Совсем снять ремень не удастся так как через него проходит опора двигателя и если вы захотите его поменять придется ее открутить. Но замене ремня ГРМ он нам не помешает.

Снимаем верхнею защитную крышку ремня ГРМ открутив четыре шестигранника.

Перед нами предстает удивительная картина.

1 – натяжной ролик

2 – обводной ролик

Метки на распредвалах и на защитной крышки помечаем канцелярским штрихом для удобства. Натяжной ролик немного отличается по виду от купленного, но это не страшно, принцип один.

Отворачиваем болты крепления нижней защитной крышки ГРМ.

Переднее правое колесо можно не снимать, а вывернуть до упора направо. Подкладываем под передние колеса упоры, включаем пятую скорость и откручиваем болт шкива коленвала. Выключаем скорость.

Снимаем шкив и нижнею защитную крышку. Снимаем металлический пыльник.

Вкручиваем на место болт коленвала и почасовой стрелки проворачиваем коленвал до момента совпадения меток на распредвалах и защитной крышки и меток коленвала, точки на звездочки и отлив на блоке.

Метки распредвалов сфотографированы уже после установки нового ремня, просто в процессе замены забыли сделать фото, да простит нас за это неискушенный читатель.

Откручиваем болты крепления натяжного и обводного ролика и снимаем их вместе с ремнем ГРМ. Достаем новый комплект.

Обращаем внимание на натяжной ролик у него есть направление натяжки. Показано стрелочкой

Так же указатель правильной натяжке, о нем ниже.

Приступаем к установке. Ставим на место натяжной и паразитный ролик, проверяем совпадение всех меток. Метки на распредвалах обычно немного разбегаются, поэтому, если вы делаете это один, вам придется очень изловчится, чтобы держать распредвалы и одевать ремень ГРМ. Обводной ролик затягиваем, натяжной нет.

Одеваем ремень. Сначала на звездочку распредвала, затем на обводной ролик, звездочку распредвала впускных клапанов, выпускных и натяжной ролик. Ветвь между звездочками коленвала и распредвала впускных клапанов должна быть натянута. Натягиваем ремень ГРМ роликом по стрелочки с помощью специального ключа, до совпадения меток правильной натяжки. То есть когда указатель на нижней части ролика встанет напротив паза на верхней. Затягиваем болт.

Проверяем совпадение всех меток. Если метки не совпадают, снимаем и устанавливаем ремень заново. Если совпадают, то прокручиваем коленвал два оборота и еще раз проверяем метки и натяжку.

Если все на месте, устанавливаем все детали на место в порядке обратном снятию. Заводим автомобиль. Вот так просто можно заменить ремень ГРМ на вашей Приоре в условиях простого гаража или даже на улице.

Как понять, что пора менять ремень ГРМ. 7 важных правил

Моторы с ременным приводом появились в нашей стране впервые на автомобиле ВАЗ-2105. Машина комплектовалась «пятерочным» мотором, у которого распредвал и вал привода вспомогательных агрегатов вращала не цепь, а резиноармированный зубчатый ремень. Автолюбители приняли нововведение с опаской и оказались правы. Ремни далеко не всегда выхаживали заявленный ресурс, а обрыв приводил к обездвиживанию машины

Но обратите внимание – к обездвиживанию, а не к крупной поломке

Что было хорошо у первых советских ременных моторов ВАЗ, так это схема привода ГРМ с «невстречающимися» клапанами. То есть при обрыве ремня любое рассогласование распределительного и коленчатого валов не приводило к тому, что поршни ударяли по открытым клапанам, круша все вокруг. Впоследствии вазовские моторы имели попеременно то «втыковую» конструкцию, то «безвтыковую».

«Иномарочные» моторы всегда проектировали из соображений оптимизации рабочего процесса, а не с точки зрения «встречается – не встречается». Поэтому почти все двигатели с искровым зажиганием и тем более дизели имели встречающуюся конструкцию привода ГРМ. Ну а об обрывах ремней не беспокоились благодаря своевременной замене в соответствии с регламентом и установке качественных ремней.

Диагностика газораспределительного механизма

Инспектировать техническое состояние узла ГРМ на автомобиле Лада Гранта необходимо каждые 15 тыс. км. Делается это последующим образом.

1. При помощи домкрата подымается правая передняя часть автомобиля, чтоб колесо можно было крутить.
2. Врубается 4-я либо 5-я передача.
3. С механизма ГРМ снимается защитная пластмассовая крышка.
4. Вручную вращая колесо, принуждают вертеться коленчатый вал, что дает возможность изучить рабочее состояние ремня с обеих сторон.

Если при зрительном осмотре выявлены недостатки в виде отслоений резины, поломанных зубцов либо трещинок, ремень следует поменять безотложно, несмотря на пробег автомобиля. В случае ослабления натяжки его следует непременно подтянуть. Пользуясь случаем, не помешает исследовать и установленный вблизи ремень привода генератора, период подмены которого составляет 30 тыс. км независимо от того, в каком тот находится состоянии.

Многие спецы не советуют превосходить пробег меж подменами в 50 тыс. км. Причина в том, что кроме шестерен ремень приводит в движение вал насоса охлаждающей воды, а он может и не прослужить так длительно. Как правило это происходит последующим образом: подшипник помпы выходит из строя и тянет за собой заклинивание ее вала.

В итоге резкой перегрузки ремень ГРМ обрывается последствия непредсказуемые. При самом несчастном стечении событий обрыв произойдет в тот момент, когда клапаны открыты и поршень движется к верхней мертвой точке. Результат загнутые клапаны и следующий ремонт мотора.

Lada Granta проверка и замена ремня привода ГРМ 8-клапанного двигателя

Схема привода ГРМ: 1 – зубчатый шкив коленчатого вала; 2 – зубчатый шкив насоса охлаждающей жидкости; 3 – натяжной ролик; 4 – задняя защитная крышка; 5 – зубчатый шкив распределительного вала; 6 – зубчатый ремень; А – прилив на задней защитной крышке; В – метка на шкиве распределительного вала; С – метка на крышке масляного насоса; D – метка на шкиве коленчатого вала.

Шестигранником «на 5» отворачиваем четыре винта крепления передней верхней крышки привода ГРМ.

Снимаем крышку.

Вывешиваем правое переднее колесо и включаем пятую передачу в коробке передач. Вращая колесо по часовой стрелке, проворачиваем коленчатый вал двигателя и осматриваем ремень привода ГРМ. При нормальном натяжении ремня…

…вырез 1 наружного диска натяжного ролика должен совпадать с прямоугольным выступом 2 его внутренней втулки.

Поверхность зубчатой части ремня не должна иметь складок, трещин, подрезов зубьев и отслоений ткани от резины. Обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания. На торцевых поверхностях ремня не должно быть расслоений и разлохмачиваний. При обнаружении дефектов на ремне или значительном несовпадении элементов контроля натяжения ремня (см. фото выше) ремень необходимо заменить. Также следует поменять ремень на новый при обнаружении на нем следов моторного масла (перед монтажом нового ремня причину попадания масла на ремень нужно устранить) или при замене насоса охлаждающей жидкости.

Внимание! Выход из строя ремня привода ГРМ (обрыв и срезание зубьев) может привести к утыканию клапанов в поршни из-за рассогласования углов поворота коленчатого и распределительного валов и, как следствие, к дорогостоящему ремонту двигателя. Замену ремня привода ГРМ в соответствии с регламентом технического обслуживания проводим через каждые 75 тыс. км пробега или в случае обнаружения на ремне дефектов

км пробега или в случае обнаружения на ремне дефектов

Замену ремня привода ГРМ в соответствии с регламентом технического обслуживания проводим через каждые 75 тыс. км пробега или в случае обнаружения на ремне дефектов.

Далее нам следует демонтировать ремень привода генератора или ремень привода вспомогательных агрегатов.

Во избежание повреждения датчика положения коленчатого вала необходимо снять его.

При выключенном зажигании отжимаем фиксатор колодки жгута проводов и отсоединяем колодку от разъема датчика.

Головкой «на 10» отворачиваем болт крепления датчика.

Вынимаем датчик из отверстия прилива крышки масляного насоса и откладываем его на место, где нет стальных опилок, могущих впоследствии нарушить работу датчика.

Перед демонтажем ремня необходимо проверить фазы газораспределения двигателя – установить поршень 1-го цилиндра в положение ВМТ (верхней мертвой точки) такта сжатия.

Головкой «на 17» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода генератора…

…до момента совмещения метки 1 на зубчатом шкиве распределительного вала с приливом 2 на задней крышке привода ГРМ.

Чтобы убедиться в правильном положении коленчатого вала, вынимаем резиновую заглушку смотрового окна в верхней части картера сцепления.

Риска 2 на маховике должна располагаться напротив прорези 1 шкалы на верхней крышке картера сцепления.

Перед отворачиванием болта крепления шкива привода генератора…

…просим помощника зафиксировать коленчатый вал от проворачивания, вставив через окно в картере сцепления отвертку между зубьями маховика.

Головкой «на 17» отворачиваем болт крепления шкива привода генератора,..

…снимаем шкив…

…и шайбу.

Шестигранником «на 5» отворачиваем три винта крепления передней нижней крышки привода ГРМ

Снимаем крышку.

Накидным ключом «на 15» ослабляем затяжку болта крепления натяжного ролика.

При этом натяжной ролик повернется и натяжение ремня ослабнет. Снимаем ремень привода ГРМ со шкивов коленчатого и распределительного валов.

Вынимаем ремень из моторного отсека.

Внимание! После снятия ремня привода ГРМ нельзя проворачивать коленчатый и распределительный валы во избежание утыкания поршней в клапаны. Маркировка зубчатого ремня привода ГРМ (ширина 17 мм, число зубьев 113). Маркировка зубчатого ремня привода ГРМ (ширина 17 мм, число зубьев 113)

Маркировка зубчатого ремня привода ГРМ (ширина 17 мм, число зубьев 113).

12Читать далее »

Неисправности ГРМ на Гранте и методы устранения

Поломки распределяющего устройства в запущенных случаях могут привести к выходу из строя силовой установки. Этого можно избежать, если своевременно осматривать все элементы газораспределения и вовремя устранять дефекты и поломки.

Основные признаки неисправностей и порядок действий

Причина	Вариант устранения
Двигатель не развивает максимальную мощность, недостаточная динамика.
Нарушение зазоров между толкателем и кулачками распределительного вала.	Регулировка зазоров.
Зазор между седлом и клапанами.	Шлифовка седел, замена клапанов.
Неустойчивая работа мотора, часто глохнет.
Нарушение зазоров толкателей и кулачков.	Регулировка зазоров.
Прогорели или деформировались клапаны.	Замена изношенных элементов.
Расход масла вырос.
Износ или деформация прокладок клапанов.	Замена прокладок.
Износ клапанов или направляющих втулок.	Замена клапанов или направляющих.
Стучат клапаны.
Большой зазор между кулачками распределительного вала и рычагами привода.	Выставить правильный зазор.
Пружина вышла из строя.	Сменить пружину.
Большой зазор стержня и направляющего.	Замена изношенных элементов, ремонт и шлифовка ГБЦ.
Износ кулачков распредвала.	Замена распредвала.
Шумит ремень привода.
Ослабло натяжение ремня.	Натянуть ремень.
Износ ролика-натяжителя.	Замена детали.
Клинит шток натяжителя.	Устранить заклинивание.
Шумит распредвал.
Изношены кулачки и рычаги распредвала.	Замена.
Изношены подшипники.	Замена подшипников.
В цилиндрах снижена компрессия.
Прогорели клапаны.	Установить.новые.клапаны.
Неплотное прилегание клапанов к седлам.	Шлифовка седел и клапанов.

Диагностика неисправностей ГРМ – сложная процедура. Признаки могут указывать и на иные узлы и агрегаты. Чтобы точно определить причину поломки, необходимо демонтировать головку блока цилиндров. В условиях частного гаража такая процедура достаточно трудоёмкая, к тому же необходимо обладать специальными навыками и оборудованием.
