Неисправности генератора и способы их устранения. основные причины и их решения renoshka.ru

Ремкомплекты генератора

Чтобы устранить указанные неисправности генератора, понадобится провести ремонт. Начиная поиск ремкомплекта генератора в интернете, стоит приготовиться к разочарованию — предлагаемые комплекты, как правило, содержат шайбы, болты и гайки. А вернуть генератору работоспособность порой можно только заменой — щеток, диодного моста, регулятора… Поэтому храбрец, решившийся на ремонт, составляет индивидуальный ремкомплект из тех деталей, которые подходят к его генератору. Выглядит это примерно так, как показывают таблице ниже, на примере пары генераторов для ВАЗ 2110 и Форд Фокус 2.

5 Определение причин – ищем виноватого

Диагностику начинаем, замеряя напряжение на клеммах, чтобы определить, где кроется неисправность: в аккумуляторе или генераторе. Проверяем универсальным прибором – мультиметром. Перед поездкой измеряем на неработающем двигателе напряжение на клеммах. Показатель должен составлять минимум 12,5 В. Включаем зажигание: на нормальной батарее напряжение несколько упадет, но не менее, чем до 12,4 В, необходимых, чтобы запустить двигатель. После запуска двигателя проверяем показания прибора: при нормальном заряде они находятся в пределах 13,5–14,5 вольт.

Отклонения в большую сторону свидетельствуют о неисправностях генератора, которые возможны в таких узлах:

регуляторе;
диодном мосту;
обмотках – короткое замыкание.

Не исключены также повреждения АКБ из-за старения, выкипания, разрушения пластин или сбой в контрольном блоке зарядки, если он имеется. Если напряжение меньше 13,5 В, значит, на клеммы поступает низкий зарядный ток из-за неправильной работы регулировочного устройства или проблем с проводкой.

Автомобильный генератор — устройство и принцип работы

В корпус современных генераторов встроены трехфазный диодный выпрямитель и регулятор напряжения. Ниже мы рассмотрим, как устроен автомобильный генератор.

Шкив

передает вращение с помощью ременной передачи с выходного вала двигателя на ротор.

Ротор

– это вал генератора, на который передается вращение от двигателя. На него насажены две клювообразные втулки из стали, между которыми находится обмотка возбуждения. Выходные контакты обмотки возбуждения выведены на контактные кольца.

Статор

представляет собой пакет стальных листов, собранных в виде трубы. В пазах статора расположена трехфазная обмотка. Она и вырабатывает мощность.

Выпрямительный блок (диодный мост)

состоит из двух теплоотводов (положительного и отрицательного), к каждому из которых присоединены по три мощных диода. Узел служит для преобразования переменного тока генератора в постоянный, точнее в пульсирующий с высокой частотой, необходимый потребителям напряжения.

Защитная крышка диодного модуля

Регулятор напряжения

– устройство, поддерживающее определенный интервал изменения напряжения, безопасный и достаточный для работы потребителей тока в авто, при изменении частоты вращения вала двигателя, а значит и ротора, электрической нагрузки, температуры среды.

Щеточный узел

– конструкция, которая обеспечивает контакт упругих щеток с кольцами ротора. Конструкция выполнена из пластмассы, съемная.

Корпус генератора

объединяет все его узлы, имеет выходные контакты для подключения к системе электрооборудования, крепится на двигателе авто, состоит из двух крышек.

Устройство автомобильного генератора переменного тока, мы разобрали, теперь нужно разобраться, как он работает.

При включении зажигания, от мотора приводится в движение ротор генератора. Обмотка возбуждения создает электромагнитное поле, которое индуцирует электрический ток в обмотках статора. Затем регулятор напряжения корректирует скачки до 13,8 ?14,2 В. Скорректированная напряжение поступает на аккумулятор.

Наиболее частые неисправности генератора:

повреждение или износ шкива на коленчатом валу, который передает вращение от двигателя на ротор;
неполадки в щеточном узле или износ токосъемных щеток;
нарушение работы регулятора напряжения;
поломка диодного моста;
разрушение подшипника вала ротора;
нарушение целостности проводов цепи зарядного или выводных клемм.
обрыв или замыкание обмоток;
загрязнение контактных колец, в том числе за счет подгорания;

Наиболее частые неисправности аккумуляторных батарей:

Автомобильная аккумуляторная батарея используется в автомобили в качестве дополнительного источника питания при неработающем двигателе и для запуска двигателя. В легковых авто установлены аккумуляторы с напряжением 12 В. Тип аккумуляторов свинцово-кислотный.

повреждения электродов (механическое или химическое);
замыкания пластин батареи;
нарушение целостности корпуса аккумулятора, разгерметизация банок;
окисление клемм аккумулятора.

Как выявить неисправность

Найти неисправность в системе зарядки
проще всего методом пошагового исключения. Берутся возможные поломки, и
проводится проверка мест, где они обычно возникают. Такой подход к диагностике
не только позволяет найти основную неисправность, но также попутно выявить
мелкие дефекты. Они могут пока не влиять на связку «генератор-АКБ», но
обязательно дадут о себе знать.

Для
выявления характерных неисправностей генератора из инструментов потребуется
только мультиметр. Остальные проблемы обнаруживаются в процессе осмотра. Если
знать, конечно, куда смотреть. Существуют также неисправности механического
характера. Многие из них определяются тактильно.

Основные признаки

Неисправности
генератора характеризуются несколькими основными признаками:

Загоревшаяся при заведенном двигателе контрольная лампочка с
изображением АКБ на панели. Если она светится, значит, напряжение в бортовой
сети упало ниже напряжения на клеммах батареи. Это означает, что генератор не
функционирует, а АКБ не подзаряжается.
Просадка бортового напряжения на штатном или установленном своими руками
вольтметре. При работающем двигателе и выключенных потребителях прибор должен
показывать 14,1…14,8 В. При включенном кондиционере, печке и других мощных
потребителях номинальное напряжение может проседать, но не более, чем на 1,0
вольт.
АКБ систематически заряжается не полностью или постоянно
оказывается разряженной на утро. На исправном аккумуляторе даже с неработающим
генератором автомобиль проездит несколько часов. Но если такой режим продолжителен,
всё закончится глубоким разрядом АКБ.
Контрольная лампочка (с изображением АКБ) периодически моргает или без
видимых причин скачут показания бортового вольтметра. Такое бывает нечасто, но
тоже указывает на проблему с зарядкой.
Свист из-под капота при раскручивании двигателя или после включения
мощного потребителя. Проявляется более явно в сырую погоду или в дождь.

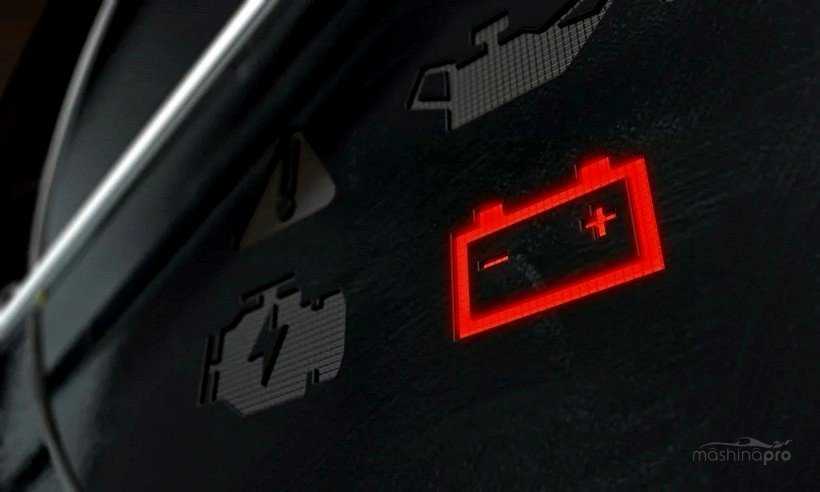

Индикатор АКБ
Индикатор АКБ на приборной панели

Неисправности генератора — признаки, диагностика, причины, проверка

Калькулятор перевода силы тока в мощность

Перевести сколько ампер у квт онлайн. Калькулятор перевода силы тока ампер в мощность ватт

Неисправности электрооборудования автомобиля встречаются весьма часто и занимают одно из лидирующих мест в списке поломок. Их можно условно поделить на неисправности источников тока (аккумуляторов, генераторов) и неисправности потребителей (оптика, зажигание, климат и т.д.). Основными источниками электропитания автомобиля являются аккумуляторные батареи и генераторы. Неисправность каждого из них ведет к общей неисправности автомобиля и эксплуатации его в ненормальных режимах, а то и вовсе — к обездвиживанию автомобиля.

В электрооборудовании автомобиля аккумулятор и генератор работают в неразрывном тандеме. Если выйдет из строя одно — через некоторое время выйдет из строя и другое. Например, разрушившийся аккумулятор приводит к увеличению зарядного тока генератора. А это влечет за собой неисправность выпрямителя (диодного моста). В свою очередь, при неисправности регулятора напряжения, поступающего от генератора, может увеличиться зарядный ток, что неизбежно приведет к систематической перезарядке батареи, «выкипанию» электролита и скорому разрушению.

Ремкомплекты генератора

Генератор КЗАТЭ 9402.3701-03
Деталь	Каталожный номер	Цена (руб.)
Щетки	1127014022	105
Регулятор напряжения	844.3702	580
Диодный мост	БВО4-105-01	500
Подшипники	6303 и 6203	345

Генератор Bosch 0 986 041 850
Деталь	Каталожный номер	Цена (руб.)
Щетки	140371	30
Щеткодержатель	235607	245
Регулятор напряжения	IN6601	1020
Диодный мост	INR431	1400
Подшипники	140084 и 140093	140/200 рублей

Электрический гул

Несколько иным становится характер посторонних звуков в случае замыкания обмотки статора. Проявляется он характерным электрическим воем, подобным тому, который исходит от электродвигателей общественного транспорта — троллейбусов, трамваев или электричек.

Отправляясь в длительное путешествие, особенно в слабозаселённые и труднодоступные места, убедитесь в исправности генератора вашего автомобиля. Его поломка не менее коварна, чем неисправность коробки передач или обрыв ремня ГРМ. Самостоятельно решить проблему в пути без наличия специального инструмента, запасных частей и опыта вы попросту не сможете. Поэтому примите за правило хотя бы раз в 100 тысяч километров пробега проводить дефектовку и ремонт генератора со снятием с автомобиля. Сделать это можно самостоятельно, но гораздо удобнее и быстрее воспользоваться услугами специальных фирм. Помощь профессионалов в таком вопросе будет не лишней.

Некоторые рекомендации для правильной эксплуатации

Нужно проводить регулярную проверку напряжения в сети автомобиля. Выполняется мультиметром на включённом автомобиле. Клеммы прибора подключаются к клеммам аккумулятора. Напряжение должно быть в диапазоне от 13,8 до 14,2 В.

Показатели за пределами указанных значений будут говорить о наличии проблем:

Проблемы будут связаны либо с аккумулятором, либо с регулятором.
Проверка яркости фар. При снижении яркости имеет смысл проверить регулятор и/или диодный мост.
Проверка натяжения приводного ремня. Он не должен быть натянут слишком сильно.

Лучше понять последовательность действий можно посмотрев видео ремонта генераторов своими руками.

Неисправности генератора — признаки, диагностика, причины, проверка

Причины неисправности генератора и способы их устранения

Генератор представляет собой сложное устройство, являющееся обязательной частью любого авто. Владельцу машины следует знать возможные причины неисправностей генератора, способы устранения их, и уметь выполнять их профилактику.

Выделяют 2 вида генераторов: переменного тока и постоянного тока. Нынешние автомобили оборудуют генераторами переменного тока, имеющими диодный встроенный мост (выпрямитель), который преобразовывает переменный ток в постоянный.

Каждый электроприбор в авто рассчитан на тот или иной диапазон напряжения, обычно — от 13,8 до 14,7 В. Поскольку генератор прикрепляется к коленвалу, напряжение, выдаваемое им, отличается на разных оборотах двигателя авто. Реле-регулятор сглаживает и регулирует выдаваемый ток.

Разновидности неисправностей генератора

Все неисправности этого агрегата подразделяют на 2 категории — электрические и механические. Практически любая механическая неисправность является результатом длительной эксплуатации, приводящей к разрушению корпуса, креплений, подшипников, ременного привода, прижимных пружин и других частей. Электрические неисправности — это обрыв обмотки, выход из строя диодного моста, выгорание щёток и их износ, биение ротора, пробои, выход из строя реле-регулятора.

Нужно проводить регулярную проверку натяжения ремня привода и его износа.

«Дедовский» метод диагностики неисправностей

Суть метода заключается в сбрасывании клемм с аккумулятора. Категорически запрещенный метод для современных авто. Следствием перепадов напряжения может стать выход из строя всей бортовой электроники. По этой причине генератор следует проверять исключительно путём замера электрического напряжения в электросети или диагностики снятого узла с использованием специального стенда. Вначале замеряют напряжение на аккумуляторных клеммах, запускают мотор и снимают показания уже во время его работы. До момента запуска двигателя напряжение должно составлять примерно 12 В, а после запуска — 13,8-14,7 В. В случае отклонения в сторону увеличения имеет место «перезарядка», указывающая на выход из строя реле-регулятора, отклонение в сторону уменьшения говорит об отсутствии поступления тока, что указывает на неисправность генератора либо цепей.

Причины неисправностей

Износ, коррозия. Нынешние генераторы оборудованы закрытыми подшипниками, заменяемыми после завершения срока службы либо пробега авто. Узлы электрической части полностью заменяются.
Низкое качество комплектующих.
Несоблюдение правил эксплуатации.
Факторы внешнего характера (жидкости, соль, температурные колебания, дорожная «химия»).

Износ подшипников является наиболее распространённым вариантом неисправности. Его признаки — вой либо свист во время работы. В таком случае необходимо заменить подшипники. Когда натяжение приводного ремня ослабевает, это тоже может привести к низкой эффективности работы генератора. Основным признаком в этом случае является свист при разгоне автомобиля.

Устранение неисправностей генератора

Неисправности механического типа устраняют посредством замены неисправного узла на исправный. Для генераторов старых моделей необходима проточка контактных колец. Причиной изменения приводных ремней является их износ, максимальное растяжение либо завершение срока эксплуатации. Роторные либо статорные обмотки заменяются.

Электрические неполадки устраняют в результате проверки других составляющих электрической цепи, а также непосредственно деталей генератора и выходного электрического напряжения. Распространённой проблемой является перезаряд генератора либо недостаточное напряжение. Устранение первой неисправности возможно путём проверки и замены регулятора напряжения или диодного моста, тогда как низкое напряжение является чуть более сложной проблемой. Возможные причины низкого напряжения — повышение нагрузки на бортовую сеть, пробой диода, поломка регулятора напряжения и некоторые иные.

Плохой контакт между щетками и контактными кольцами ротора

Плохой контакт между щетками и контактными кольцами ротора возникает при загрязнении и замасливании контактных колец, большом износе щеток, уменьшении давления пружин на щетки и зависании щеток в щеткодержателях. При таких дефектах повышается сопротивление в цепи возбуждения (или даже прерывается цепь возбуждения), что вызывает снижение силы тока возбуждения, уменьшается мощность генератора.

Для устранения неисправности снимают щеткодержатель и проверяют его состояние. При необходимости протирают щеткодержатель и щетки тряпкой, смоченной бензином. Щетки должны свободно перемещаться в щеткодержателях. При износе щеток до высоты 8 мм их заменяют с последующей проверкой давления пружины на каждую шетку в отдельности.

Загрязненные контактные кольца ротора протирают тряпкой, смоченной бензином. Окисленную рабочую поверхность колец зачищают стеклянной шкуркой.

Основные неисправности генератора и реле-регулятора, как их устранить

Генератор в автомобиле — это электрический агрегат, вырабатывающий электроэнергию для питания потребителей в автомобиле и заряда аккумуляторной батареи.

На большинстве современных автомобилей устанавливаются трехфазные генераторы переменного тока с электромагнитным возбуждением. Для получения постоянного тока генераторы снабжаются диодными выпрямителями.

Каким преимуществом обладают генераторы переменного тока?

Преимущество генераторов переменного тока, перед генераторами постоянного тока, заключается в том, что они имеют свойство самоограничения максимальной силы тока. Таким образом, отпадает необходимость установки в цепи генератора ограничителя тока, достаточно только ограничителя, вернее, регулятора напряжения.

Если бы не было регулятора напряжения, то, с ростом частоты вращения коленвала двигателя, соответственно и с ростом числа оборотов ротора генератора, резко возрастало бы напряжение, выдаваемое генератором, что могло бы вывести из строя потребители электроэнергии на автомобиле.

Кроме того, такие генераторы проще по конструкции, дешевле, имеют меньшие габариты и вес, чем генераторы постоянного тока.

Какие неисправности могут быть в генераторе?

К наиболее типичным неисправностям генератора автомобиля относятся: обрыв или замыкание витков статорной обмотки, или обмотки возбуждения (она находится на роторе), загрязнение или подгорание контактных колец, неисправности щеточного узла, то есть износ щеток или их зависание, выход из строя выпрямительного блока, износ подшипников вала ротора, обрыв проводов выводных клемм.

Как устраняют такие неисправности?

Замыкание витков обмоток или их обрыв устраняют либо пайкой, либо перемоткой обмоток в специальной мастерской. Самостоятельно, и без специального оборудования такой ремонт выполнить сложно. Иногда имеет смысл не ремонтировать генератор, а купить новый, так как ремонт, связанный с перемоткой обмоток является довольно дорогостоящим.

Если оборвались провода, например, с выводных клемм, то их можно припаять.

Загрязненные контактные кольца промывают бензином, после чего просушивают на воздухе. Если кольца окислились или подгорели, то их можно зачистить мелкозернистой наждачной бумагой, продуть сжатым воздухом, затем так же промыть бензином. В некоторых случаях кольца обрабатывают на токарном станке.

Изношенные щетки (обычно, если их высота меньше 8-10 мм), заменяют новыми. Старые, но неизношенные щетки протирают от загрязнений чистой тряпкой и промывают в бензине. Таким же способом чистят и щеткодержатели. В некоторых случаях приходится заменять весь щеточный узел.

Неисправный выпрямительный блок, как правило, не ремонтируют, а просто заменяют новым.

Неисправные или изношенные подшипники вала ротора заменяют новыми. Для устранения иных, более сложных неисправностей генератор сдают в ремонт в специализированную мастерскую.

Видео: как найти причину поломки генератора ВАЗ классики с вынесеным регулятором напряжения.

Какие неисправности могут быть в регуляторе напряжения?

Иногда причиной неполадок в работе генератора является неисправности в реле-регуляторе. Обычно это связано с перегоранием транзисторов, резисторов или выходом из стоя других его деталей. Часто реле-регуляторы не ремонтируются, а просто заменяются новыми, но, бывает, что после несложного ремонта их удается восстановить.

Конечно, заниматься таким ремонтом должен человек, разбирающийся в электротехнике.

Что делать если в дороге отказал регулятор напряжения?

Кстати, если в дороге отказал реле-регулятор, то можно продолжать движение, но нужно периодически, через каждый час поездки отсоединять разъем от регулятора и соединять подходящим проводом клеммы «+» и «Ш» на регуляторе.

Нужно поддерживать такой режим движения, чтобы зарядный ток не превышал 20-25А, и при этом включить максимальное количество потребителей электроэнергии. Через полчаса поездки провод с клемм следует отсоединить, чтобы не перезарядить аккумулятор.

Неисправности генератора и их устранение

Основной причиной ухудшения технического состояния механизмов автомобиля является изнашивание деталей. Это относится и к генератору. В генератору много сопряженных деталей, которые изнашиваются из-за трения, искрения коррозионно-механический износ сопровождается взаимодействием кислорода воздуха, газов с материалом трущихся деталей. Аброзивный износ — это следствие режущего действия твердых частиц, попадающих между трущимися поверхностями из среды в виде пыли, продуктов износа, коррозии, нагара. Из-за усиления вибрации, вызываемой неровностями дороги, ослабевают соединения, нарушается соосность агрегатов. Электрические элементы генератора и реле-регулятора имеют ограниченную долговечность.

Основные неисправности генератора следующие:

1. Обрыв или короткое замыкание в обмотке статора генератора и в обмотке возбуждения.

2. Нарушение контакта щеток кольцами и искрение щеток.

3. Износ подшипников генератора.

4. Поломка или ослабление пружины щеткодержателей.

5. Пробой диодов в выпрямителе.

6. Ослабление натяжения (чрезмерное натяжение) или разрыв приводного ремня.

Качество и своевременность выполнения технического обслуживания автомобилей существенно влияет на надежность, долговечность, экономичность, безопасность движения.

Независимо от вида технического обслуживания первоочередным являются уборочно-моечные работы. Они являются основной частью ежедневного обслуживания автомобилей. Во время уборки удаляют пыль и грязь с корпусов и крышек генератора и реле-регулятора и насухо вытирают. Затем выполняют контрольно-смотровые работы. Они заключаются в выявлении ослабления креплений генератора, реле-регулятора, проводов к ним. При необходимости производят подтяжку креплений, замену проводов. Через каждые 6000 км пробега автомобиля необходимо выдувать сильной воздушной струей пыль из корпуса генератора. При подготовке к зимнему и летнему сезонам следует генератор снимать и сдавать механику для проверки и чистки.

Неисправности генератора обнаруживаются по показаниям амперметра или сигнальной лампы. Амперметр при неисправном генераторе будет показывать разряд, а сигнальная лампа будет гореть при работающем двигателе. Нарушение контакта щеток с кольцами возникает от загрязнения, обгорания или их износа, выкрашивания или износа щеток, а также ослабления или поломки нажимных пружин щеток. Загрязненные кольца следует протереть чистой тряпкой, обгоревшие кольца прочистить стеклянной бумагой, изношенную щетку заменить новой и притереть ее по кольцу.

Таблица 1.

Возможные неисправности генератора, их причины и способ устранения

Причины неисправности

Ремонт (способ устранения)

Контрольная лампа не гаснет или зажигается на определенных оборотах коленвала; аккумулятор разряжен и не заряжается.

Проскальзывание ремня вентилятора.

К.з. одного или нескольких положительных диодов выпрямителя.

Износ или зависание щеток в щетко-держателе.

Обрыв в соединении между штекером и центром звезды генератора или реле указателя зарядки.

Обрыв или к.з. на массу обмотки возбуждения генератора или его соединения с контактным кольцами.

Регулятор напряжения разрегулирован.

Перегорание предохранителя регулятора напряжения.

Аккумулятор неисправен.

Контрольная лампа не загорается.

Обрыв цепи лампы.

Обрыв соединения между батареей и выводом “30” ген.

Износ или окисление контактов выключателя зажигания.

Замыкание статорной обмотки на массу.

К.з. выпрямительных диодов.

Слабая зарядка при разряженной аккумуляторной батарее.

Ослабление крепления наконечников проводов, повреждения проводов.

Неисправен аккумулятор.

Грязные контакты регулятора напряжения.

Перезарядка аккумулятора.

Неисправность в регуляторе напряжения.

Неисправность аккумулятора.

Чрезмерно быстрый износ щеток генератора.

Радиальное биение контактных колец.

Щетки несоответствующей марки.

Загрязнены контактные кольца.

Натянуть ремень.

Заменить держатель с 3-мя положительными диодами.

Проверить прилегание щеток к кольцам, усилие пружин. При необходимости заменить щеткодержатель.

Восстановить соединение.

Заменить ротор.

Отрегулировать.

Заменить.

Восстановить соединение.

Если износ — замена, если окисление — зачистить.

Заменить статор.

Заменить.

Затянуть зажимы, поврежденные провода заменить.

Заменить.

Зачистить контакты.

Заменить.

Проверить радиальное биение колец (должно быть

Заменить.

Промыть бензином.

Итог

Основных признаков неисправности
генератора автомобиля всего три — контрольная лампа, просадка бортового
напряжения и посторонний шум (свист или гул) из-под капота. Причины выхода из
строя могут проявлять и по-другому. Только здесь их рассмотрено 16 штук, так
как они основные и наиболее часто встречающиеся. При поиске поломки следует
всегда помнить, что симптомы его неисправности проявляются также из-за
проблемного АКБ или повреждённых контактов в цепи зарядки.

Если у вас сломался генератор в машине, но
самостоятельно чинить его у вас нет желания или возможности, обратитесь к
специалисту. Это позволит решить проблему, сэкономить время, а также избежать
выхода из строя других узлов электрооборудования.

Заключение

Если вы воспользуетесь услугами сервиса, то ремонт обойдется вам от 800 до нескольких тысяч рублей.Неисправности генератора, как показывает практика, возникают достаточно часто. И с целью экономии средств решить большую часть проблем получится своими силами в гаражных условиях. Для этого нужно лишь иметь базовый набор инструментов и знаний о принципе работы автомобильного генератора.

Источники

https://tokar.guru/samodelkin/remont-benzogeneratorov-svoimi-rukami.html
https://svoimirykamiinfo.ru/remont-generatora-svoimi-rukami/
https://generatorexperts.ru/benzinovye/remont-benzogeneratorov-svoimi-rukami.html
https://SpecNavigator.ru/instrumenty/generator/provedenie-remonta-svoimi-rukami.html
https://SmotriAvto.ru/ustroystvo-avtomobilya/dvigatel/remont-generatora.html
https://stroy-podskazka.ru/benzinovyj-generator/kak-otremontirovat/
https://AutoTopik.ru/remont/335-remont-generatora-svoimi-rukami.html
