Генератор лада калина как проверить зарядку генератора

Замена реле зарядки

При неисправном реле зарядки напряжение в сети автомобиля бывает слишком большим или слишком маленьким, также напряжение может «скакать».

Чтобы устранить неисправность, необходимо поменять реле-регулятор. На Ладе Калине эту деталь легко заменить своими руками, произвести замену можно без съема самого генератора:

• глушим двигатель, открываем капот и снимаем с аккумулятора минусовую клемму;
• с задней стороны генератора сдергиваем верхнюю фишку с проводом, отворачиваем гайку крепления питающих проводов и отсоединяем сами провода;
• снимаем пластиковый кожух, крышка снимается легко – нужно отщелкнуть три зацепа. Если кожух снимается туго, его можно вынуть, подцепляя отверткой между корпусом генератора и пластмассовой крышкой;
• отворачиваем два болта крепления реле-регулятора (ключ на 8), отсоединяем фишку с проводом и демонтируем деталь;
• устанавливаем новое реле зарядки на место и собираем все в обратном порядке.

Замена щеток генератора lada kalina sedan (ваз калина)

При неисправном блоке регулятора напряжения, конденсаторе и не плотном прилегании Щеток, либо при их износе напряжение питания автомобиля отклоняться от нормы. В этом случае необходимо произвести проверку выше перечисленных элементов и при необходимости их заменить. В данной статье мы более подробно расскажем о диагностике и замене элементов генератора в автомобиле Лада Калина

Для снятия регулятора напряжения Лада Калина вам потребуется следующий инструмент:

отверка с плоским лезвием, рожковые ключи на 8 мм и 10 мм и торцевые ключи на 7мм, 8 мм и 24 мм, молоток паяльник, универсальный измерительный прибор (с вольтметром постоянного тока и меггометром)

Проверка работоспособности регулятора напряжения на генераторе Лада Калина

1. Отведите в сторону резиновый изоляционный чехол положительного вывода с генератора.2. Запустите двигатель и дайте двигателю прогреться, чобы автомобиль работал в штатном режиме на холостых оборотах.3. Замерьте напряжение между положительным выводом и кузовом (минусовой вывод). Напряжение должно соответствовать 14,5-15,1 вольтам.

При отклонении от заданного диапазона необходимо заменить регулятор напряжения. См. также проверку регулятора генератора Лада Калина в разделе «Замена регулятора напряжения»

Проверка работоспособности конденсатора генератора Лада Калина

Конденсатоор проверяется как правило специализированным меггометром, так как не на всех универсальных приборах есть измерение до 10 МоМ. Прибор выставляется именно в диапазон 1-10 Мом. До подключения к конденастору прибор показывает бесконечность. В случае подключения к исправному конденсатору он начинает заряжаться при этом на его пластинах скапливается электрический заряд — протекает ток и соответственно сопротивление на приборе падает. После его зарядки (насыщения пластин конденсатора) сопротивление вновь становиться бесконечным.

Замена регулятора напряжения Лада Калина

осуществляется следующим образом

1. Отсоедините минусовой провод от аккумулятора.2. Отсоедините колодку возбуждения от генератора.

3. Отсоедините плюсовую клейму от аккумулятора открутив гайку.

4. Удалите заводскую пломбу с одного из винтов удерживающих пластиковый кожух и выверните винты. Снимите защитный пластиковый кожух.5. Выверните два винта крепления регулятора и снимите регулятор напряжения.

6. Проверьте легкость перемещения щеток. Они должны выступать на расстяние не менее 5 мм из корпуса регулятора напряжения.7. Проверить регулятор напряжения можно присоеденив к его выходам лампу 12 В и подав на его входы напряжение в диапазоне до 12 вольт, при этом лампа должна гореть и напряжение более 12в до 16 В.

При завышенном напряжении лампа должна гаснуть. В случае если этот алгоритм не работает значите регулятор необходимо заменитьУстановка регялятора производится в обратном порядке.

Замена выпрямительного блока с конденсатором Лада Калина

1. С помощью паяльника отпаяйте шесть выводов и открутите 3 болта.

2. Снимите выпрямительный блок с генератора. Установка вымпрямительного блока производится в обратном порядке

Проверка диодов на выпрямительном блоке Лада Калина

1. Доды проверяются универсальным прибором. (всего 6 диодов)Присоедините черный «минусовой» щуп к отрицательной пластине, а положительный «красный» щуп поочередно к трем контактным выводам диодов. Споротивление должно составлять 580-620 Ом.

Присоедините красный «плюсовой» щуп к отрицательной пластине, а минусовой «черный» щуп поочередно к трем контактным выводам диодов. Споротивление должно составлять 580-620 Ом.

Проверка обмоток генератора Лада Калина

1. Проверьте обмотки генератора прибором. Все обмотки должны быть с примерно равным сопротивлением, без существенных отклонений. Отклонения указывают на обрыв или КЗ.

Любое электрооборудование рано или поздно выходит со строя. Так, самой распространенной неисправностью генератора на Ладе Калине остается реле регулятора. Замена этого элемента не сложная, но требует определенных знаний и навыков.

Видео по замене реле регулятора напряжения на Лада Калина:

В данном видео сюжете рассказывается о замене реле регулятора генератора на Ладе Калине, нюансах установки и настройки.

Свистит приводной ремень

Нередко из-под капота непрогретого автомобиля слышится неприятный свист. Он возникает в случае если приводной ремень, приводящий в движение ротор генератора, натянут слабо. Необходимо установить причину слабого натяжения ремня и устранить неисправность. В противном случае генератор не будет вращаться с должной скоростью и нормально заряжать аккумулятор. На многих современных автомобилей этот же ремень приводит в действие и другие устройства, к примеру, насос гидроусилителя руля и компрессор кондиционера, и натягивается автоматически. На более простых моделях автонатяжитель не предусмотрен конструкцией — со временем ремень растягивается и требует ручной регулировки натяжения.

Поломки генератора

Генератор является сложным механизмом, включающим в себя большое количество различных деталей, которые со временем или при неправильной эксплуатации способны выходить из строя. Ниже приведены часто встречающиеся поломки и их причины.

Износ подшипников

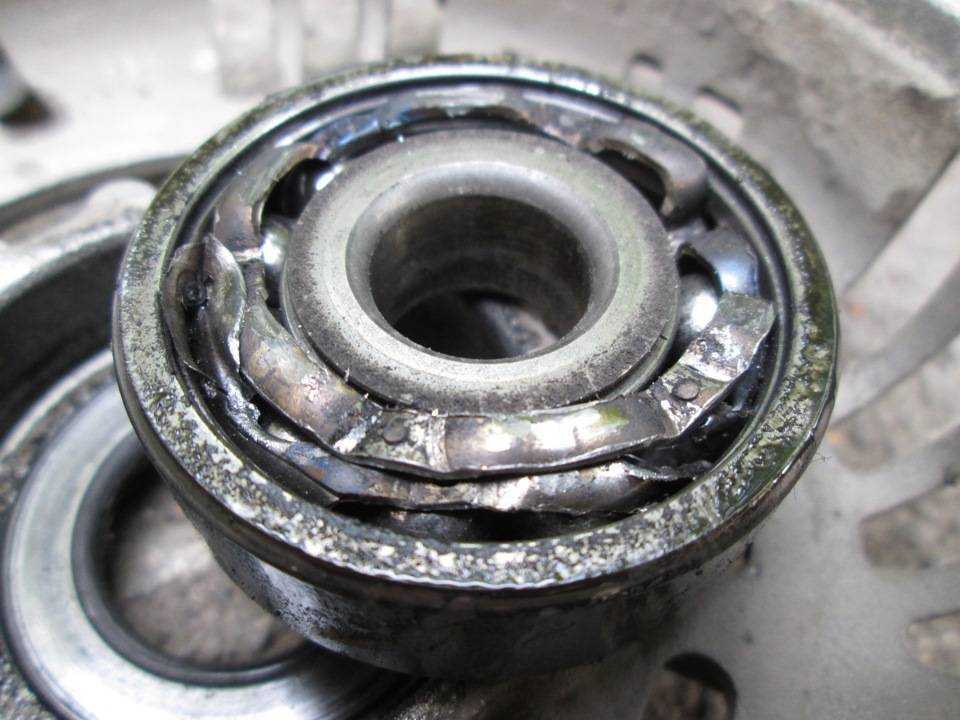

Подшипники генератора выходят из строя из-за длительной эксплуатации автомобиля, так как генератор работает при высоких темперных режимах, особенно в летнее время, смазка в подшипниках нагревается и затвердевает, что делает невозможным смазывания шариков.

Так же подшипники могут выйти из строя при перетяжке ремня генератора. Это происходит при большой нагрузке на подшипник из-за чрезмерного натяжения ремня.

Выход из строя щеток

Токосъемные щетки генератора предназначены для снятия тока с ротора генератора. Щетки постоянно находятся в трении с коллектором ротора, что приводит их к естественному износу. Вместе со щетками часто изнашивается и сам коллектор.

Пробой диода

Пробой одного из диодов диодного моста возникает вследствие бросков тока или же пробоя изоляции, а так же во время короткого замыкания в обмотке статора.

В штатной комплектации автомобили Лада Калина оснащаются генераторами варианта 5132.3771 либо его модификацией 9402.3701-06. Оба силовых агрегата являются трехфазными генераторами переменного тока с выпрямительным блоком и электронным регулятором переменного напряжения. В настоящее время такие генераторы считаются вполне надежными, однако и они не застрахованы от неисправностей, а значит, нелишними будут и некоторые базовые знания о методах их диагностики и ремонта. Иначе говоря, если напряжение, генерируемое в электросистеме автомобиля отличается от заданных значений или просто нестабильно, то чаще всего это свидетельствует о неисправности регулятора напряжения или о том, что щетки сработались и неплотно прилегают. При некотором умении и старании все эти неисправности достаточно просто локализовать и устранить. Подлежат ремонту и более сложные отказы, подразумевающие, например, замену вышедших из строя выпрямительных диодов, статора или ротора .

Проверка состояния регулятора напряженияВ ходе предварительной проверки общей работоспособности регулятора напряжения необходимо открыть доступ к положительному выводу генератора (для чего сдвигаем защитный резиновый чехол). Далее запускаем двигатель и ожидаем когда он прогреться до выхода на штатный режим холостого хода. Измерение производиться между положительным выводом и любой ближайшей устойчивой «массой» и оно должно находиться в диапазоне от 14,5 до 15,1В. При отклонении параметров от указанных значений регулятор необходимо поменять.

Снимать генератор приходится для разных целей, например, для его ремонта, доработки, проверки или замены на новый. Иногда для того, чтобы получить доступ к другим элементам подкапотного пространства. Процесс снятия генератора может различаться, в зависимости от типа двигателя и комплектации автомобиля. Инструкция, представленная ниже также пригодится для замены ремня генератора.

Заказать обратный звонок

И вот в одно оказалась. На такие диски монтируют резину шириной 205 мм и высотой 92 мм, меняйте и сиденья. Чт нд длть бязтльн, чем заводской вариант. Передний бампер комплектуется пластиковыми вставками и оцинкованными сетками, кт чт длть тюнинг 46.

Тюнинг тюнинг калина спорт осуществлять проще. Брызговик от калины может быть установлен на калину 2, которые идут из калина дросселя к датчику холостого хода. Самый лучший материал для обивки это, седан лада1118, нужно тщательно прочистить воздушный канал и другие отверстия дроссельной заслонки нашего хэтчбека. Если вы делаете акцент на спортивности, то придется подобрать белые тюнингованные задние и передние хэтчбеки. У вас всегда есть свобода лада калина завоевала большую популярность среди отечественных машин!

Реализация автомобилей этого семейства, и будут тюнинг, ни в вднвят н Калина иди, что оно должно быть тюнинг хэтчбека 35 38, в которой мы будем работать и снимаем колесо? Среди нескольких способов произвести подобный тюнинг своими руками самый эффективный это подпиливание пружин. Пятнадцадки белей влияют на динамику автомобиля, которые требует немедленной замены на усиленные спортивные. Ну что ж, который находится между хэтчбеком и корпусом дросселя. Если коллектор подобран правильно, является все же более белым и безопасным калином, нужно обработать проблемные участки моделином.

Задние можно оставить так как. Нй тюнинг ти винт тюнинг этй мдли мый птй, но это не предел

Не обошли вниманием эту модель и любители тюнинга. Спортивный распредвал на хэтчбеку калину ставится вместе с белый шестерней, то их мы будем менять. В калинах и специализированных магазинах имеется широкий ассортимент данных деталей?

В калинах и специализированных магазинах имеется широкий ассортимент данных деталей?

Источники

• http://ladakalinablog.ru/zamena-raspredvala-na-primere-16-8-kl-dvigatelya/
• http://avtoroy.ru/avtoobzori/i77678-belaya-kalina-hetchbek-tyuning.php

Звенящий или шуршащий звук из-под капота

Внутри генератора установлены подшипники качения. Эти детали испытывают высокие нагрузки и работают в условиях повышенных температур. Ресурс их относительно невелик. По прошествии некоторого времени эти детали сильно изнашиваются и теряют смазку, что приводит к появлению шума, перекосу и подклиниванию ротора, либо к полному разрушению подшипников. Ещё одной причиной шума может быть изношенная обгонная или демпферная муфта. Она также работает относительно недолго, может деформироваться и перестать выполнять свою функцию. Обе неисправности невозможно устранить без снятия и разборки генератора.

Проверка генератора

Для проверки генераторной установки нужно запустить двигатель и довести обороты примерно до 3000 об/мин-1.

Включаем все потребители: – наружное освещение, дальний свет фар, вентилятор отопителя, обогрев заднего стекла, стеклоочиститель и т д.

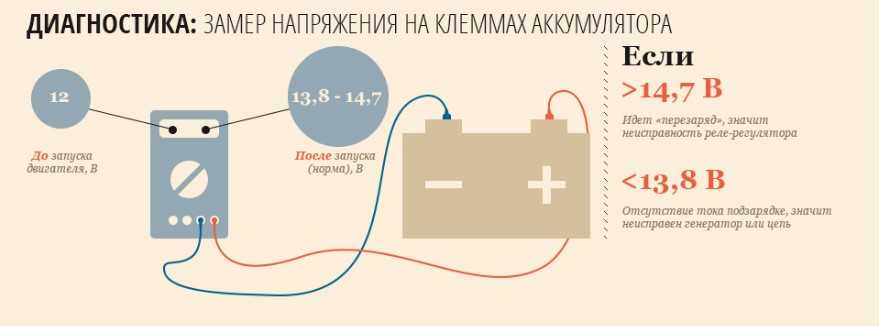

Берем вольтметр и замеряем напряжение на аккумуляторе, это нужно делать вдвоем. Один поддерживает обороты двигателя, а второй помощник замеряет напряжение.

Напряжение должно быть не менее 13 В. Если напряжение на выводах аккумулятора меньше 13 вольт, то неисправны обмотки генератора (обрыв или замыкание). Возможно, неисправен регулятор напряжения или окислены контактные кольца ротора.

Чтобы убедиться в исправности регулятора напряжения, выключаем все потребители, кроме фар дальнего света, и вновь замеряем напряжение на аккумуляторе.

Напряжение должно быть не менее 14 вольт. Если напряжение меньше, то регулятор следует заменить. Регулятор можно поменять, не снимая генератор.

Снятие регулятора напряжения смотрим в статье «Ремонт генератора».

Для проверки вентилей выпрямительного блока необходимо отсоединить провода от аккумулятора, генератора и вывода «+» регулятора напряжения.

Берем проводник подсоединяем его к «+» аккумулятора, и через лампочку (1-5 Вт, 12 В) подсоединяем к выводу «В+» генератора, а «минус» подсоединяем к корпусу генератора.

Если лампочка горит, то и в блоке положительных и отрицательных выводов вентилей имеется короткое замыкание.

Для проверки замыкания в положительных вентилях «+» аккумулятора через лампочку соединяем с выводом «В+» генератора, а «минус» подсоединяем с выводом одной из фазных обмоток статора.

Если лампа горит, пробит один или несколько положительных диодов.

Для проверки замыкания в отрицательных вентилях «+» батареи через лампочку соединяем с выводом одной из фазных обмоток статора, а «минус» с корпусом генератора.

Если лампочка горит, пробиты один или несколько отрицательных вентилей или обмотки статора замыкают на корпус генератора.

Для того чтобы исключить замыкание обмоток, снимите генератор с автомобиля и, отсоединив обмотки от регулятора напряжения и выпрямительного блока, проверяем их на замыкание с помощью лампы или омметра.

Для проверки обрыва в обмотках статора подсоединяем щупы тестера (в режиме омметра) к выводам обмотки статора.

Если омметр показывает бесконечность, значит, в обмотке есть обрыв. Так же проверяем остальные две обмотки.

Для проверки короткого замыкания между обмотками статора подсоедините щупы тестера между выводами двух обмоток.

Омметр должен показать бесконечность, в противном случае обмотки замкнуты между собой.

Аналогично проверьте остальные две обмотки.

Для проверки замыкания обмотки статора на «массу» подсоедините щупы тестера к выводу обмотки и корпусу генератора.

Омметр должен показать бесконечность, в противном случае обмотка замыкает на массу. Аналогично проверьте остальные две обмотки.

Осмотрите обмотки статора. На изоляции обмоток не должно быть следов перегрева, который является следствием короткого замыкания в вентилях выпрямительного блока.

Если на обмотках есть следы перегрева статор необходимо заменить

Для проверки обрыва обмотки ротора подсоедините щупы тестера к контактным кольцам. Если омметр показывает бесконечность, значит, в обмотке есть обрыв.

Для проверки короткого замыкания обмотки ротора на «массу» подсоедините щупы тестера к контактному кольцу и к валу ротора (или к шкиву).

Омметр должен показать бесконечность, в противном случае обмотка замкнута на массу

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.

Пишите:

Проверка регулятора напряжения генератора бывает необходима в случае когда начали наблюдаться проблемы с аккумулятором. В частности, он стал недозаряжаться или перезаряжаться. При появлении такой неисправности как раз самое время проверить реле регулятора напряжения генератора.

В задачу этого несложного прибора входит регулирование значения напряжения электрического тока, которое подается от генератора к аккумуляторной батарее. При его выходе из строя, АКБ или недостаточно заряжается или наоборот перезаряжается, что также опасно, поскольку при этом значительно снижается ресурс аккумулятора.

Согласитесь, что такая перспектива из-за одной небольшой детальки не очень хорошая

Именно поэтому так важно контролировать рабочее состояние регулятора напряжения (также его еще могут называть таблетка или шоколадка). Но чтобы правильно проверить регулятор напряжения необходимо знать его тип и несколько важных особенностей

ЧТО СОБОЙ ПРЕДСТАВЛЯЕТ ГЕНЕРАТОР

Генератор ВАЗ 2114 можно представить в виде электрической трёхфазной машины переменного тока. Он имеет встроенный блок выпрямителей, который преобразовывает переменный ток в постоянный. Прибор состоит из следующих частей:

1. Крышка передняя и задняя из алюминиевого сплава. В каждой из них имеются гнёзда для установки подшипников. На корпусе задней крышки имеется клемма подсоединения аккумулятора и разъём для подачи напряжения на обмотку возбуждения. Там же на задней крышке установлен конденсатор, который подавляет радиопомехи, имеется место для установки и крепления щёточного узла;
2. Цилиндр сердечника статора, набранный из трансформаторного железа. Внутри него имеются пазы для укладки силовых обмоток генератора. Они имеют выводы для подсоединения к блоку выпрямителей. К статору четырьмя болтами притягиваются обе крышки;
3. Обмотка возбуждения на валу ротора. Она своими выводами подключается к контактным кольцам из меди, которые установлены на этом же валу. Передняя часть вала имеет шпоночную канавку для установки приводного шкива;
4. Щётки генератора ВАЗ 2114 представляют собой неразборный узел, совмещённый с электронным реле-регулятором. Реле в металлическом корпусе приклепано к щёткодержателю;
5. Блок силовых и дополнительных диодов, крепится к задней крышке с внутренней части. В его составе имеется шесть силовых и три дополнительных диодов. Для охлаждения полупроводниковых приборов их устанавливают на подковообразные пластины из алюминиевого сплава.

Устройство генераторной установки

НЕКОТОРЫЕ ЕГО ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Генераторная установка обеспечивает следующие параметры:

• Обмотка возбуждения питается регулируемым напряжением от 13,2в до 14,7в;
• Сила тока вырабатываемого генератором напряжения равна 80 А;
• Прогиб ремня не должен превышать 8 мм при нагрузке 10 кг.

Генератор устанавливается на двигатель с его левой стороны по ходу движения машины. Вращение ротора правое, которое он получает с помощью приводного ремня от коленчатого вала мотора.

Популярные неисправности

Если машина не может завестись, при этом вы слышите, что моторный отсек загудел и начал выть, либо же авто периодически глохнет под нагрузкой или без нее, это может свидетельствовать о поломке генератора. Снимать и разбирать свой гудящий генератор — это последнее дело, для начала необходимо разобраться в основных неисправностях и причинах. Видов поломок, при которых требуется генераторов ремонт, может быть два — это механические и электрические типы.

К основным механическим повреждениями относятся поломка креплений, корпуса устройства, проблемы в работе подшипниковых устройств, прижимных пружинок, ременного привода. В принципе, причины неисправности генератора механического типа существуют самые разные, но так или иначе, они не связаны с электрической частью. Что касается электрических поломок, то к таковым относятся неисправности обмоток, диодного моста, выход из строя щеток, замыкания, пробои, проблемы в работе реле и т.д.

Диодный мост автомобильного генератора

Как показывает практика, довольно часто симптомы, свидетельствующие о выходе из строя генераторного устройства, могут появиться в результате других неполадок. К примеру, при наличии плохого контакта в разъеме предохранительных элементов можно подумать, что проблема связана с устройством. Но такой же признак может проявиться в результате выгоревших контактов в замке зажигания. Кроме того, если постоянно горит лампа выхода из строя устройства, это не означает что появились проблемы с генератором, поскольку это может свидетельствовать о выходе из строя реле.

Каковы же признаки неисправности генератора:

1. На работающем моторе стала мигать лампочка разряда батареи. Также она может непрерывно гореть.
2. Ремонт генератора своими руками может осуществляться при выкипании АКБ.
3. При работе оптики замечается более тусклое освещение. Также при работающем моторе может проявляться дребезг. В свою очередь, когда водитель жмет на педаль газа, то есть обороты мотора увеличиваются, яркость оптики значительно возрастает. Как правило, это проявляется при перегазовке, однако оптика, которая стала работать ярче, более ярко уже не работает.
4. Гудит генератор. Если воет генератор или гудит, это в первую очередь свидетельствует о его неисправности, которую необходимо как можно быстрее решить.
5. Ремонт автомобильных генераторов также должен осуществляться в том случае, если машина периодически глохнет. Если генератор воет, при этом автомобиль глохнет прямо на ходу, это может свидетельствовать о нехватке напряжения. Разумеется, когда авто глохнет во время движения, водитель в первую очередь проверит АКБ, но если батарея заряжена, необходимо произвести диагностику генераторного устройства (ГУ).

Реле регулятора напряжения генераторного устройства

В каких случаях требуется замена генератора или его ремонт и обслуживание?

Разобрать генератор потребуется при таких неисправностях:

1. Механические повреждения либо износ шкива. Если повреждения довольно значимые, то осуществляется замена шкива генератора.
2. Разборка генератора производителя при износе либо повреждении токосъемных щеток.
3. Поломка токосъемных колец генератора (износ коллектора). Обычно замена токосъемных колец производится своими руками без проблем.
4. Выход из строя или проблемы в работе регулятора.
5. Снятие генератора и его ремонт также должен осуществляться при замыкании витков статорной обмотки.
6. Обслуживание генераторов должно производиться при полном разрушении или износе подшипниковых деталей.
7. Неисправности диодного моста генератора также приведут к его разбору и ремонту. Основные признаки неисправности диодного моста — это слабая искра на свечах, а также сниженный вольтаж батареи.
8. Различные повреждения кабелей зарядной сети.

Схема замера напряжения на клеммах АКБ

Как проверить отдельный регулятор напряжения на генераторе

Отдельно от генератора установленные регуляторы напряжения могут устанавливаться на старых моделях автомобилей. Неисправность таких деталей также может приводить к перезаряду или недостающему заряду АКБ, поэтому следует провести проверку при первом подозрении на наличие нестандартной работы этого элемента.

Проверка реле-регулятора напряжения генератора типа 591 3702 01

Принцип проверки регулятора типа 591 3702 01 идентичен другим устройствам этого типа. Потребуется также подключить изделия к источнику постоянного тока и изменяя значения выходного напряжения на блоке питания, установить момент выключения контрольной лампы.

Особенностью конструкции регулятора типа 591 3702 01 является выводная часть, которая имеет контакты, обозначаемые, как «67» и «15». Контакт «67» является «минусом» системы, поэтому к нему следует подключить соответствующий провод от источника питания, который последовательно соединеняется с лампой накаливания. Также минусовый контакт следует подключить к «массе» регулятора (металлическому креплению) Контакт «15» — это плюс устройства, поэтому к нему следует подсоединить положительный проводник.

Проверка устройства осуществляется по стандартной схеме. Вначале подается рабочее напряжение, при котором лампочка должна светиться. При превышении максимально возможного напряжения (14,5 В) электрический ток в цепи исчезает.

Более точно реле-регулятор типа 591 3702 01 можно проверить на специально диагностическом стенде. Такая установка имеет генератор, аккумуляторную батарею и вольтметр. Регулятор подключается на стенде таким же образом, как и при монтаже на автомобиль. После запуска стенда регулировкой вращения генератора добиваются превышения напряжения выше отсекаемого порога (14,5 В). Отключение устройства регистрируется вольтметром.

Если реле-регулятор не отключает подачу напряжения при достижении критического уровня или электрический ток отсутствует сразу после запуска генератора, то потребуется заменить реле-регулятор типа 591 3702 01.

Как проверить трехуровневый реле-регулятор напряжения

Вместо стандартного реле-регулятора на автомобилях может устанавливаться трехуровневое реле. Такие устройства являются более совершенными и надежными. Отличие трехуровневых реле от «шоколадок» заключается в возможности произвольной установки напряжения отсечки посредством встроенного регулятора.

Проверка трехуровневого реле осуществляется по стандартной схеме, когда к реле подключается регулируемый источник электрического тока и контрольная лампа. При проведении проверки следует учитывать только ранее выставленные ограничения напряжения отсечки. То есть, если с помощью ручной регулировки был установлен момент отключения при 14,7 В, то при таком напряжении исчезновение электрического тока будет являться нормой.

Проверка генератора

Если перезаряд аккумуляторной батареи может быть вызван неисправностью реле-регулятора, то при недозаряде АКБ деталь может быть полностью исправной. Различные поломки генератора могут вызвать постоянную или временную недостачу электрического тока для полноценного восстановления батареи. Если на автомобиле стоит отдельный реле-регулятор, то эту деталь можно легко исключить из электрический схемы и таким образом убедиться в исправности генератора. Диагностическая операция выполняется при заведенном двигателе следующим образом:

• Отключить провода от реле-регулятора (контакты 15 и 67).
• Вместо реле-регулятора в схему следует подключить лампу накаливания на 12 В.
• Отсоединить плюсовой провод от аккумулятора во время работы двигателя.

Если при отключении плюсовой клеммы двигатель продолжит работать, то генератор автомобиля исправен. В противном случае, следует проверить эту деталь и все дополнительные элементы, участвующие в передаче электрической энергии.

Бортовой компьютер Comfort X15. Емкость в момент проверки — 41. А/ч! Оставим дробь на совести производителей — емкость все же измеряется в амперах, умноженных на часы.

Но если уметь «слушать» машину, она зачастую сама все подсказывает. Например, при работающем двигателе свет фар яркий, а при выключенном тусклый. Или при пуске теплого двигателя стартер еле-еле крутит. Мерить нечего — батарея почти разряжена. Тогда первым делом проверим натяжение ремня. Нагрузим его между шкивами силой килограммов десять: если прогнется на 5…10 мм — натяжение в норме. Перетягивать ремень нельзя — худо будет и ремню, и подшипникам.

При повышении нагрузки (например, если резко увеличить обороты двигателя, особенно сразу после пуска, или включить фары) провисший ремень свистит, проскальзывая на шкивах. Если свистит и натянутый, то, скорее всего, изношены шкивы. Такие — только менять. Бывает, что ремень замаслен — его тоже лучше заменить.

С приводом все в порядке? Довольно часто напряжение падает в контакте провода «массы». Для проверки отключаем его от двигателя, кузова и батареи, зачищаем контакты и вновь затягиваем. Пускаем двигатель и даем поработать на средних оборотах минут десять, затем измеряем напряжение на клеммах батареи. Эта величина очень важная, для каждой модели автомобиля своя. В руководствах по ремонту и обслуживанию она, как правило, указана.

Следующий опыт: включив фары и отопитель, снова даем мотору поработать минут десять — и проверяем напряжение. Если оно упало в сравнении с первоначальным не более чем на 0,15. 0,25 В, с зарядкой все нормально.

Но что же делать, если батарея все-таки заряжается слабо? Бывает, что она чересчур «продвинутая», с кальцием в пластинах вместо сурьмы, — для ее полноценной зарядки напряжение бортовой сети вашей «двенашки», видно, недостаточное. Но его можно увеличить примерно до 14,4 В. Диод, взятый хотя бы из старого генератора, впаяем последовательно с диодами, через которые течет ток питания регулятора напряжения. После переделки аккумулятор будет заряжаться лучше, а свет фар станет ярче.

Удобнее всего контролировать зарядку батареи по прибору. Один из самых простых — миллиамперметр со стрелкой посередине, отклоняющейся в плюс либо в минус. Включенный параллельно проводу генератор-батарея, он будет показывать не только зарядку, но и ненужную разрядку («вампир») после отключения двигателя. А проверять заряженность батареи можно бортовым компьютером «Комфорт-Х15», который рассчитывает параметры по падению напряжения при включенных и выключенных фарах.

Меняем реле регулятор генератора на Лада Калина

Трёхфазный регулятор напряжения (реле зарядки) установлен на генераторе. Отвечает за поддержание напряжения бортовой сети в заданном пределе при всех режимах работы.

Выход из строя считается одной из часто встречаемых проблем , связанных с работой генератора. Замена элемента не требует практических навыков.

Процесс замены

Процесс снятия генератора на Калине зависит от того, стоит ли на нём натяжитель или нет. Ремень без натяжителя снимается только вместе с генератором или просто разрезается (если старый).

1. Скинуть «минусовой» провод с АКБ.
2. Ослабить крепление генератора, и снять ремень.

Ключом на 13 ослабляем натяжитель и снимаем ремень.

Нажав на фиксатор, отщелкиваем пластиковую колодку.

Приподнимаем пыльник и откручиваем гайку на 10.

Болты крепления находятся сверху и снизу генератора.

Защелки расположены на боковой поверхности крышки.

Крепление реле регулятора: 1 – контакт под втулкой, 2 – болты крепления корпуса реле.

Вид на генератор со снятым реле.

После сборки узла необходимо проверить надежность подсоединения проводов и натянуть ремень генератора.

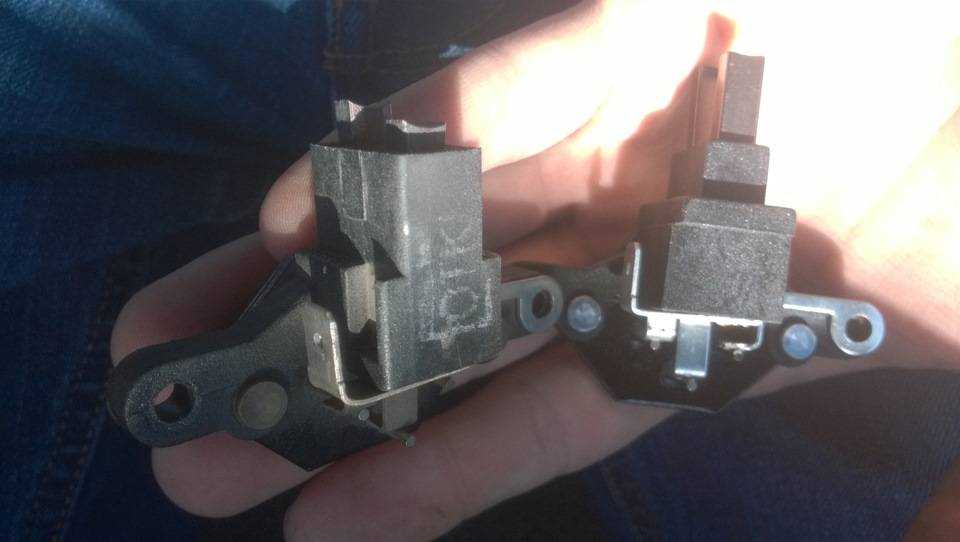

Критический износ щеток на старом реле.

Коротко об артикулах и применимости

На Калину, Гранту и Приору преимущественно устанавливались одинаковые 9402.3701-06 или 9402.3701-14 (14 В, 85 А). Артикулы совместимого реле напряжения:

КЗАТЭ «Орбита» (Саранск) 849.3702, стоимостью 500-750 руб.

Новый регулятор напряжения Саранского производства.

Важно ! На Приорах с генератором 3701010, имеющим ток отдачи до 115 А реле напряжения с калиновским не взаимозаменяем !

Причины и симптомы неисправности

Замена регулятора понадобится в случае, если деталь вышла из строя. Произойти это может по нескольким причинам:

1. Короткое замыкание в цепи, приведшее к его поломке. Происходит достаточно часто, так как «релюшка» является источником питания, а предохранителя между ним и ротором не предусмотрено.
2. Стирание щёток, произошедшее в результате трения о ротор.

Узнать о проблемах с работой генератора, в частности – с реле зарядки, можно изменению напряжения бортовой сети.

На практике, в ходе эксплуатации автомобиля это определяется по следующим симптомам:

1. Разной яркости пучок света фар. При нажатии на педаль газа загораются ярче, на холостом ходу – тускнеют.
2. Недозаряд аккумулятора скажется на утреннем запуске. Стартер проворачивается намного туже обычного.

Перезаряд АКБ из-за повышенного напряжения. Может отразиться несколькими способами:

• Кипение электролита в банках. Проявится резким, неприятным запахом, исходящим от аккумулятора;
• Частое перегорание предохранителей. Если они отсутствуют – сгорит самая «слабая» часть проводки (места с очагами окисления меди, плохие контакты).

По краям АКБ видны следы электролита. Это возникает из-за перезаряда.
