Ремонт двигателя рено логан

МКПП Renault Logan

Механическая КППРено Логан отличается надежностью, мягкостью включения скоростей и продолжительным ресурсом элементов. Несмотря на это, устройство требует периодического снятия и замены вышедших из строя деталей. Как выполнить ремонт МКПП Рено Логан своими руками? Каким должен быть алгоритм действий? В чем особенности сборки? Эти и другие вопросы рассмотрим в статье.

Самостоятельная диагностика без наличия специального оборудования не всегда эффективна. Порой, дефект «находится» гораздо глубже, внутри корпуса коробки.

Механизм	Признаки
Передача не включается при нажатии кулисы	Причина в недостаточном уровне масла. Когда смазка не омывает вал привода в полном объеме. Реже встречается растяжение тросового привода при длительной его эксплуатации без проведения промежуточной профилактики
Вблизи машины слышен запах гари	Недостаточное количество масла, повышенная рабочая температура, вследствие чего прикипают трущиеся поверхности. Ряд европейских автопроизводителей устанавливают радиаторы – охладители на аналогии с автоматическим типом для предотвращения перегревов. Однако это не всегда помогает
При движении на нейтральной передаче слышен шум, гул, вибрации	Трансмиссия нуждается в демонтаже, разборе, дефектовке. На основании результатов диагностики мастер принимает решение о целесообразности дальнейшего использования агрегата. Износ роликовых подшипников — частая причина появления шума
Выработка на фиксаторах — причина выбивания скоростей	Реже констатируют износ ведущей шестерни, приводного вала
Заклинивание муфты сцепления	Диск сцепления не отсоединяется от маховика при нажатии на педаль тормоза. Чтобы дать окончательное заключение необходимо провести диагностику, разобрать на составные элементы. Растяжение троса – также одна из причин заклинивания
Металлический скрежет, вибрация	Причина в не отрегулированном сцеплении, чрезмерном износе фрикционов, синхронизаторов
Постоянный гул при движении на автомобиле	Выход из строя роликовых подшипников – наиболее вероятная причина стороннего шума
Разгерметизация	Утечка трансмиссионного масла приводит к снижению уровня смазки, повышению рабочей температуры, заклиниванию рабочей поверхности, трущихся деталей
«Check Engine»	На приборной панели сигнализирует индикатор «Check Engine»

Для проверки уровня масла выкрутите заливную пробку на корпусе КПП. Уровень достаточный, если смазка начинает вытекать. В противном случае восполняем недостающее количество.

Игнорировать сигналы приборной панели не нужно. Неисправности требуют оперативного вмешательства со стороны мастера СТО. Для расшифровки используйте портативный диагностический сканер.

Большинство современных автомобилей оснащены цифровыми датчиками, которые в режиме онлайн отслеживают техническое состояние того или иного агрегата. Текущая информация выводится на дисплей приборной панели.

Как только загорелась лампа обязательно заглушите мотор, проверьте уровень масла, следы разгерметизации, механические повреждения.

Какова же надежность?

Базируясь на опыте многомиллионной армии владельцев Рено Логан, можно сгенерировать список, в котором найдет отражение величина ресурса конкретных компонентов ходовой.

Сайлентблоки на передних рычагах способны порадовать живучестью, сопоставимой с 50-тысячным пробегом (до наступления потребности в замене).
Для втулок стабилизатора справедливым значением ресурса будет величина в 25-30 тыс. км.
У стоек, входящих в узел стабилизатора, присутствует соизмеримая долговечность – 30 тыс. км.
Шаровые опоры здесь в числе рекордсменов, ведь их ресурс истекает только к рубежу в 80 тыс. км. Если потребовалась замена, выбирайте оригинальные изделия.
Рулевые тяги в тандеме с наконечниками начинают беспокоить владельца к пробегу примерно в 50 тыс. км.
Передние амортизационные стойки с опорами – лидеры надежности, поскольку начнут сигнализировать о необходимости замены спустя внушительный по величине пробег – 100 тыс. км.
Пружины наделены малоприятным свойством – склонностью к коррозии и обламыванию. Этот факт можно заметить, вывесив автомобиль подъемным устройством.
Если пренебречь шаровыми опорами и сайлентблоками, то поперечные рычаги имеют неисчерпаемый ресурс, который способна победить лишь коррозия.

Приведенные здесь величины ресурсоемкости являются средними параметрами, которые удалось выявить эксплуатационным методом многим «Логановодам».

Для поддержания ресурсной планки на должном уровне и снижения до минимума вмешательства в ходовую часть рекомендуем склониться к приобретению и монтажу только оригинальных элементов.

Как заменить задний сальник в Логан?

Когда меняется задний сальник коленвала, а эта процедура отличается от той, когда меняется передний сальник коленвала, потребуется выполнить демонтаж трансмиссии, что является нелегкой задачей.

Для демонтажа КПП автомобиль Renault Logan следует вывесить подъемником, иначе добраться к агрегату будет весьма проблематично.
В подкапотном пространстве демонтируем АКБ.
Откручиваем болт, которым удерживается фиксатор кулисы рычага коробки.
Далее приступаем к откручиванию болта, который крепит рабочий цилиндр приводного механизма сцепления.
Теперь можно произвести демонтаж всех болтов, расположенных по верхнему периметру трансмиссионного агрегата Renault Logan.

Снимаем колеса с передней оси и отворачиваем гайки, удерживающие ШРУС в ступицах (ввиду большого момента затяжки ослабление крепежа следует выполнить до подъема автомобиля).
Производим разъединение шаровых опор с поворотными цапфами.
Сливаем смазку с КПП и следом демонтируем приводные полуоси, выводя их шлицевые наконечники внутренних шарниров из зацепления с полу-осевыми шестернями дифференциала трансмиссионного агрегата.
Под поддон мотора Renault Logan устанавливаем подпор и снимаем опоры (верхние), которыми удерживается трансмиссия. После отвинчивания нижних болтов КПП снимаем сам агрегат.
Видим маховик с расположенной на нем корзиной сцепления. Демонтируем ее вместе с ведомым диском.
Замечаем положение маховика в соотношении с коленчатым валом.
Выкручиваем семь винтов крепления маховика (ключ «17»), предварительно зафиксировав его с помощью одного из болтов коробки передач. Извлекаем задний сальник коленвала.
Заменяем сальник, использовав ранее указанные приемы и инструменты. Замена сальника коленвала завершена.
После замены сальника сборку узлов выполняем в традиционной обратной последовательности.

Что купить

Если вы обнаружили, что ремень ГРМ приходит в негодность и его нужно менять, появляется вопрос покупки. Оптимальный вариант – приобрести оригинальную продукцию от завода изготовителя. Она разработана специально для этой иномарки, поэтому никаких проблем с установкой не возникнет, а также вам не придется беспокоиться за качество (если это не подделка).

Оригинальные детали покупаются согласно каталожному номеру. Это уникальный идентификатор от производителя. Для двигателей с 8 клапанами необходимо использовать Renault 7701477024. Для моторов с 16 клапанами покупайте комплект ГРМ Renault с каталожным номером 130C17529R

Обратите внимание, что официальные дилеры продают вместе с ремешком также сменные ролики. Стоимость фирменной продукции варьируется от 4 до 6 тысяч рублей

Contitech;
Bosch;
Dayco;
Gates.

Если говорить о рекомендациях автомехаников, то более трети советуют ставить продукцию фирмы Gates. На втором месте находится Contitech.

При покупке совместимого ремня убедитесь, что он действительно предназначен для вашего автомобиля. Рекомендуется узнать, для какой конкретно модели двигателя предназначен ремешок. Также можете измерить его длину и количество зубьев. Параметры должны совпадать с аналогичными у старого ремня.

При покупке тщательно осмотрите изделие на наличие дефектов или микротрещин (если товар разрешается открыть)

В ином случае, естественно, обращайте внимание на саму упаковку. Предварительно рекомендуем изучить в сети Интернет, как выглядят оригинальные коробки и изделия от вышеописанных компаний

Потрепанная упаковка или низкое качество этикетки с информацией о товаре может говорить, что вы столкнулись с подделкой.

Совместимые модели стоят от 1000 рублей и выше. Некоторые товары от Contitech и Gates по стоимости сравнимы с оригиналом. Что из них прослужит дольше, придется определять практическим путем.

СНЯТИЕ, ДЕФЕКТОВКА И УСТАНОВКА МАХОВИКА ДВИГАТЕЛЯ

Renault Megane 2. СНЯТИЕ, ДЕФЕКТОВКА И УСТАНОВКА МАХОВИКАДВИГАТЕЛЯ

Маховик снимают для его замены при повреждении зубчатого обода, для замены заднего сальника коленчатого вала, служащего для пуска двигателя стартером, и для шлифования поверхности под ведомый диск сцепления.

Вам потребуются: ключи «на 11», «на 13», торцовая головка «на 17», отвертка с плоским лезвием.

Операции по снятию и установке маховика для наглядности показаны на снятом двигателе.

1. Снимите коробку передач (см. «Снятие и установка механической коробки передач», с. 125).

2. Снимите сцепление (см. «Снятие и установка сцепления», с. 119).

Выверните семь болтов крепления маховика, удерживая отверткой маховик от проворачивания.

4. Снимите фиксирующее кольцо.

6. Проверьте состояние зубьев обода маховика и в случае их повреждения замените маховик.

7. Замените или отремонтируйте маховик, если на поверхностях прилегания ве-

домого диска сцепления или фланца коленчатого вала появились риски и задиры.

8. Проверить и отремонтировать маховик можно в мастерской, располагающей специальным оборудованием. Биение маховика, измеренное по зубчатому ободу, не должно превышать 0,5 мм. Для удаления глубоких рисок и задиров поверхность прилегания ведомого диска можно прошлифовать, но слой снимаемого металла не должен быть больше 0,3 мм.

9. Установите маховик в соответствии с метками на фиксирующем кольце и маховике.

10. Затягивайте болты равномерно крест- накрест.

Болты крепления маховика обязательно замените новыми. Повторное их использование не допускается.

Видео по теме «Renault Megane 2. СНЯТИЕ, ДЕФЕКТОВКА И УСТАНОВКА МАХОВИКА ДВИГАТЕЛЯ»

Меган 2. Развалился маховик двигателя.

Рено лагуна-2, замена маховика.

Замена маховика часть 3 К9К 1.5Dci Рено Лагуна 3

Снятие коробки передач Рено Логан, Сандеро

Снимаем коробку передач для ее ремонта или замены, а также при демонтаже двигателя. Работу выполняем на смотровой канаве или эстакаде. Операции по демонтажу коробки передач показываем на автомобиле Logan с двигателем 1,4– 1,6 (8V). Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Снимаем приводы колес (см.«Снятие приводов передних колес»). Снимаем подрамник (см.«Снятие подрамника»). Отсоединяем трос от вилки механизма привода выключения сцепления и кронштейна на коробке передач (см.«Замена троса привода выключения сцепления»). Отсоединяем тягу управления коробкой передач от штока механизма переключения передач (см.«Снятие тяги управления коробкой передач»). Снимаем датчики положения коленчатого вала (см.«Снятие датчика положения коленчатого вала») и скорости автомобиля (см.«Снятие датчика скорости»). Снимаем шланг сапуна со штуцера картера коробки передач. Отсоединяем колодку проводов от выключателя света заднего хода (см.«Снятие выключателя света заднего хода»). Вынимаем жгут проводов управляющего датчика концентрации кислорода из держателя на коробке передач (см.«Снятие датчиков концентрации кислорода»).

Снимаем стартер (см.«Снятие и проверка стартера»).

Головкой «на 13» отворачиваем два болта 1 крепления к картеру коробки передач наконечников «массовых» проводов. Разжимаем пластмассовый держатель 2 и вынимаем из него жгут проводов.

Подставляем регулируемые упоры под двигатель и коробку передач.

Отворачиваем четыре болта крепления поддона картера двигателя к картеру сцепления (см.«Замена прокладки поддона картера»).

Ключом «на 16» отворачиваем гайку крепления левой опоры силового агрегата к кронштейну опоры.

Головкой «на 13» отворачиваем гайку крепления коробки передач (к блоку цилиндров), расположенную над шлицевым валом правой полуосевой шестерни дифференциала (для наглядности показано на снятом силовом агрегате).

Головкой «на 13» отворачиваем гайку 1 и два болта 2 крепления коробки передач к блоку цилиндров (для наглядности показано на снятом силовом агрегате). Опускаем силовой агрегат на регулируемых упорах, чтобы вывести шпильку кронштейна левой опоры из подушки опоры.

Отводим коробку передач от двигателя, выводя первичный вал из ступицы ведомого диска сцепления… …и снимаем коробку передач.

При снятии и установке коробки передач нельзя опирать первичный вал коробки передач на лепестки диафрагменной пружины, чтобы не повредить их. Перед установкой коробки передач наносим тонкий слой смазки ШРУС-4 на шлицевой конец первичного вала. Вводим первичный вал коробки передач в шлицы ведомого диска сцепления и, сориентировав коробку передач так, чтобы шпилька блока цилиндров и шпилька картера сцепления вошли в соответствующие отверстия картера и блока, досылаем коробку передач до упора в блок цилиндров двигателя. Дальнейшие операции по сборке проводим в обратной последовательности. Заливаем масло в коробку передач.

Признаки неисправности

Вот сигналы, по которым можно с 99‐процентной точностью определить, что узел неисправен:

Треск при переключении передачи.
Дёрганья и пробуксовка при старте машины.
Запах горелого в салоне.

Наличие одного из этих симптомов — уже повод для обращения в сервис. Точно определить, нужна ли замена, способен только механик, специализирующийся на ремонте автомобилей этой марки.

Мастера смотрят на жёсткость педали, её скрип во время нажатия. Сильный шум — признак того, что вышел из строя выжимной диск, разрушились подшипники, увеличился люфт.

Сцепление нуждается в тщательной проверке. Знаток обязательно сядет за руль, взведёт стояночный тормоз, закроет окна, отключит акустику и другие источники шума. Педаль он протестирует на выключенном моторе — она должна опускаться плавно, не проваливаться, скрипеть или вести. Важен контроль муфты на работающем моторе — когда мастер тестирует переключение передач.

Симптомы неисправности муфты таковы:

рывки и вибрации при включении — криво настроена корзина, на зеркало ведомого попала смазка, расслабились фиксаторы ДВС;
пробуксовка (двигатель вращает маховик быстрее, чем тот корзину) — изношены фрикционные накладки или масло попало на поверхность диска;
ведение (узел не выключается, передачи от этого не включаются) — потерял начальную установку трос привода, загрязнились шлицы вала, перекосился/скоробился нажимной диск;
визг (сцепление визжит при переключении скоростей или старте машины) — указывает на износ выжимного подшипника;
проскальзывание — изношены фрикционные прокладки или загрязнена поверхность маховика/корзины;
залипание (перемещение рычага больше нормы) — муфта загрязнена маслом или сгорела.

Процесс замены сальника лобовой крышки на Рено Логан 1,4

Теперь будет подробно описан процесс работ для замены неисправной детали.

Снятие ремня вспомогательного оборудования:

Произвести демонтаж правого колеса и брызговика.
Для автомобиля с гидроусилителем и кондиционером нужно надеть ключ на 13 на болт натяжного ролика и надавливая на него совместить отверстия в кронштейне ролика и корпусе устройства, уставить в них шестигранник на 6мм или болт такого диаметра, после чего снять ремень.
Если автомобиль без кондиционера, то для снятия ремня необходимо ослабить регулировочный болт кронштейна натяжного ролика, ослабить 2 болта крепящих кронштейн и снять ремень.
Для ДВС без гидроусилителя снятие ремня производится путем ослабления крепления генератора.

Демонтаж шкива и зубчатой шестерни коленчатого вала:

Для решения этой задачи коленвал необходимо застопорить, для этого необходимо открутить винт, указанный на рисунке 1 и, вставляя штырь или отвертку подходящего диаметра, проворачивать коленвал до тех пор, пока он не застопориться. Можно также посадить помощника за руль, который включит 5 передачу и будет удерживать тормоз, либо застопорить коленвал можно через окошко картера сцепления.
Открутить винт и демонтировать шкив и зубчатую шестерню.

Демонтаж неисправного и установка нового сальника:

Извлечь сальник при помощи плоской тонкой отвертки, соблюдая меры предосторожности, не поцарапать поверхность посадки.
Смазав сальник машинным маслом, с помощью торцевой головки или куска трубы подходящего диаметра, аккуратно запрессовать до упора, соблюдая предельную осторожность. При повреждении сальника во время запрессовки, его придется заменить на новый.

Сборка производится в обратном направлении, в ее процессе особое внимание стоит уделить установке и натяжению ремня ГРМ, метки на ремне должны совпасть с метками на шкивах, отличить их можно следующим образом: метка для шестерни коленвала нанесена на обоих сторонах ремня, рядом с меткой совмещаемой с шестерней распредвала нанесены надписи и указано направление вращения. После установки ремня, не лишним будет провернуть коленвал на 2 оборота, убедившись в его свободном вращении

Видео – замена сальника лобовой крышки на Рено Логан 1,4:

В любом автомобиле, в том числе и Рено Логан со временем происходит износ взаимно трущихся деталей мотора. В числе таких элементов присутствуют сальники коленчатого вала (по одному: с передней и задней сторон блока). Неисправность сальника проявляется в виде потери герметичности, что вызывает течи масла. Большинство обладателей Рено Логан, оснащенных моторами с рабочим объемом камер в 1.6 и 1.4, сталкиваются с данной поломкой. Появление течи из-под шкива ставит в тупик владельца, который не обладает знаниями и навыками в вопросе устранения этой неприятной неисправности.

В данном выпуске пойдет речь о самостоятельном выполнении ремонтных операций, направленных на замену вышедших из строя сальников Рено Логан.

Порядок действий для задних дверей

Для ремонта потребуется стандартный набор инвентаря. Демонтаж обшивки проводится согласно инструкции:

Снимаются заглушки. Пластиковые накладки скрывают крепежные элементы.
Демонтируется евроручка, она закреплена двумя винтами.
Удаляются фиксаторы. Отключается проводка, идущая к стеклоподъемникам, замку, колонкам.
Отщелкиваются клипсы, вынимается панель.
Проводится демонтаж динамика. Для этого откручиваются четыре винта, проводится отсоединение проводов.

Обшивка снимается вместе с панелью. Они скреплены скобами строительного степлера. Отсоединение крепежей позволит снять материал, а затем обтянуть деталь новой тканью.

Регулировка троса

Как знают многие владельцы, сцепление Логан оборудовано тросом выжима диска. Со временем диск сцепления дает износ, что в свою очередь меняет длину положения троса и его необходимо регулировать.

ПОДРОБНОСТИ: Ремонт тормозного суппорта своими руками — видео

Чтобы произвести правильную регулировку троса своими руками, необходимо откорректировать расстояние гайки до упорной пластины. Данную процедуру вы можете просмотреть на видео ролике.

Как правило, трос сцепления ходит порядка 150 тысяч километров пробега. Этот ресурс вполне объясним дешевизной данной детали. Если трос сцепления выработал свой ресурс его необходимо заменить, преждевременно сняв размеры регулировки со старого троса.

Замена маховика

Для замены потребуются автоподъемник, трансмиссионная стойка и стандартные инструменты для слесарных работ.

Замена маховика ВАЗ 2106

Двигатель классических Жигулей имеет обычный одномассовый маховик. Рассмотрим, как снять маховик и технологическую последовательность его замены:

Для начала необходимо получить доступ к маховику. Если двигатель снят, проблем не возникнет, если нет — нужно демонтировать коробку переключения передач и корзину сцепления;
Далее необходимо удержать маховик от поворота. Для этого применяют специальный фиксатор, но подойдет и обычная отвертка;
Сняв КПП, необходимо открутить шесть болтов крепежа, далее снимаем маховик;
Установка нового маховика. Монтаж маховика выполнить в последовательности, обратной демонтажу. Болты маховика затягиваются крест на крест с усилием 60,1-87,4 Н.м.

Снятие коробки

Снятие корзины

Фиксатор маховика

Демонтировать маховик

Схема сборки маховика с корзиной сцепления

Состояние маховика необходимо постоянно контролировать. Работа двигателя с неисправным маховиком может привести к выходу из строя других механизмов. Ремонт автомобиля обойдется дешевле, если сложный дорогой демпферный маховик, заменить на обычный одномассовый.

Замена сцепления в Рено Логан 1.4, особенности конструкции

Сцепление важнейший элемент любого автомобиля с механической коробкой передач. Очень часто автолюбители пропускают момент, когда этот элемент трансмиссии уже требует ремонта. Итак, когда необходима замена сцепления и как не упустить то время, пока еще можно обойтись малыми силами и средствами. Обо всем по порядку.

Сцепление Рено Логан

Распознаем неисправность

Существует несколько показателей, по которым можно точно определить, что замена или ремонт сцепления необходимы:

Шум или механический треск при включении или замене передачи.
Рывки при движении или попытке тронуться с места.
Пробуксовка сцепления.
Характерный запах в салоне (напоминает запах сгоревшей сковороду или кастрюли на кухне).

Если вы заметили, что-то подобное, замена сцепления необходима. Лучше всего обратиться в автосервис, специалисты которого помогут устранить неполадку. Однако при наличии определенных навыков можно и самостоятельно заменить сцепление в рено Логан.

Самостоятельная замена сцепления

Прежде чем приступить к работе следует знать некоторые конструктивные особенности.

На все без исключения рено Логан устанавливается сухое однодисковое сцепление с центральной диафрагменной пружиной.

Если это вам о чем-то говорит, и вы знаете устройство механизма и уверены в своих силах — пора приступать непосредственно к работе.

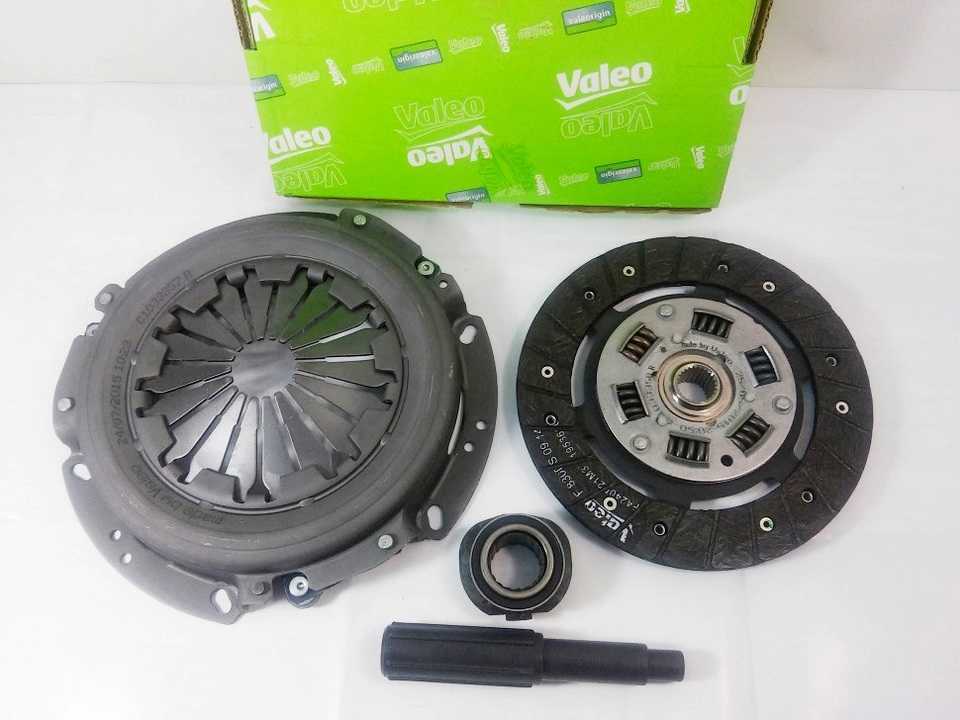

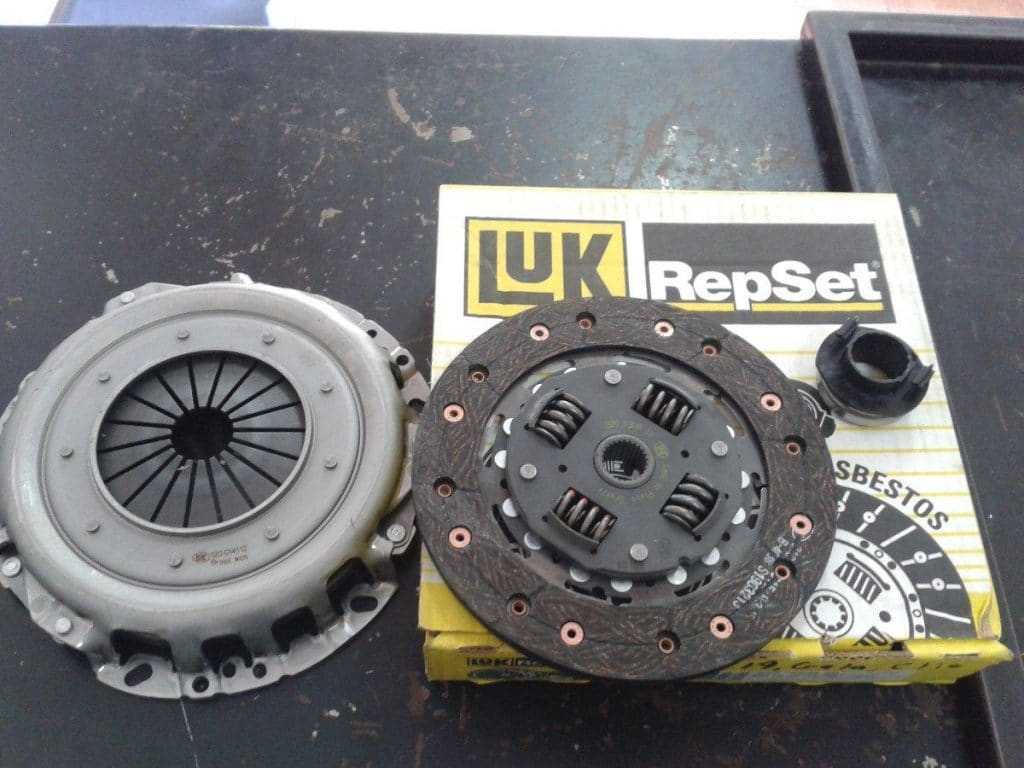

Замена сцепления Рено Логан

Необходимые инструменты

Ключ «на 11», а лучше, если это будет торцевая головка.
Отвертки – плоская и крестообразная.
Оправка для центрирования ведомого диска (подойдет та, что для переднеприводных ВАЗов)

Снимаем сцепление

Первым делом загоняем Логан на яму также можно заручиться помощью еще одного человека. Замена сцепления такое дело, что лишние руки точно не помешают. Прежде чем начинать еще раз проверьте наличие необходимых инструментов. Если все в порядке приступаем к работе:

Первым делом следует снять коробку передач (если этого не сделать вы не сможете подобраться к маховику и самому сцеплению).
Теперь удерживайте маховик отверткой, чтобы он не крутился, и одновременно откручивайте болты крепления нажимного диска. Натяжку болтов следует ослаблять равномерно, переходя, от одного к другому.
Выкрутив, болты снимайте с маховика ведомый и нажимной диски сцепления, ведомый при этом следует придерживать. Когда все готово внимательно осмотрите детали. Трещины и сколы не допускаются. В случае если при визуально осмотре обнаружены какие-либо еще неполадки – меняйте ведомый и нажимной не задумываясь.
Прежде чем установить новые детали убедитесь, что ведомый диск легко перемещается по шлицам первичного вала КПП. Неполадки или заедания следует тут же устранить либо, отрегулировав, ступицы диска, либо заменив дефектные детали.
Далее, наносим на шлицы ведомого специальную тугоплавкую смазку.
Теперь нам понадобиться оправка с ее помощью устанавливаем на место ведомый диск. Правильным положением будет то, при котором выступающая часть ступицы диска оказалась направленной в сторону пружины кожуха сцепления.
После на центрирующие штифты устанавливайте нажимной диск и сразу можно ввернуть болты крепления. Затягиваем их, также поочередно переходя, от одного к другому.
Теперь оправку можно снять и установить на место коробку передач. После останется только подключить тросик и отрегулировать его длину.

Важный нюанс

Замена сцепления процесс все-таки достаточно трудоемкий, однако, бывает так, что в попытке сэкономить автолюбители обрекают себя на дополнительную работу. А дело все в том, что на первый взгляд может показаться, что одна из деталей сцепления исправна и может прослужить еще некоторое время. Так вот обычно это большое заблуждение. Специалисты советуют менять механизм сцепления Рено Логан целиком и полностью и не оставлять старых деталей – это гарантия того, что работу не придется переделывать, а механизм будет долго служить верой и правдой.

autodont.ru

5.11.Замена цепи и шестерни привода масляного насоса

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Слейте масло из масляного картера двигателя (см. «Замена масла в двигателе и масляного фильтра» ).

3. Снимите ремень привода вспомогательных агрегатов (см. «Замена ремней привода вспомогательных агрегатов» ).

4. Снимите ремень привода газораспределительного механизма (см. «Замена ремня привода газораспределительного механизма и его натяжного ролика» ).

5. Снимите масляный картер (см. «Замена прокладки масляного картера» ).

6. Снимите шестерню коленчатого вала (см. «Замена сальников коленчатого вала» ).

7. Снимите направляющую указателя уровня масла (см. «Замена уплотнения направляющей указателя уровня масла» ).

8. Выверните шесть болтов и снимите переднюю крышку блока цилиндров.

9. Снимите масляный насос (см. «Снятие и установка масляного насоса» ).

11. …и шестерню привода масляного насоса.

12. Установите детали в порядке, обратном снятию.

предыдущая страница5.11.1. Особенности конструкции

следующая страница 5.11.3. Снятие и установка масляного насоса

Как выбрать выжимной подшипник Рено Логан 1.4, 1.6: цена, артикул, производители

Перед тем как поменять выжимной подшипник на Рено Логан обязательно ознакомьтесь с информацией по выбору запчастей, так как длительность срока службы во многом зависит от качества и технологичности изготовления заменяемого элемента. По умолчанию на французские авто часто устанавливают шарикоподшипники премиум класса, например брэнды SNR или SKF, поэтому при замене следует ставить аналог не хуже чем оригинал.

Таблица рекомендуемых производителей выжимных подшипников для Рено Логан 1.4-1.6

Рекомендуемые производители направляющих гильз:

-Renault (артикул -8200039656, цена 1200р);
-LUK (артикул -414 0130 10, цена 1800р).

Подшипник выключения сцепления с виду не похож на обычный шариковый радиальный элемент качения. Renault в зависимости от года выпуска снабжают трансмиссию Logan механизмами выключения сцепления двух типов:1. Вилочный (до 2005 года): Сборный узел, состоящий из корпуса, так называемого «уха», на которое передается нажимное усилие от вилки сцепления. 2.

Снятие и дефектовка маховика:

1. Перед началом работы снимите АКБ (смотрите статью ) с автомобиля, слейте из коробки передач масло и снимите .

2. Произведите снятие коробки передач и разборку .

3. Теперь, когда добрались до маховика, открутите крепящие его шесть болтов. Но для этого обратно поставьте один болт крепления коробки передач и вставьте одной рукой отвёртку в зубья маховика, чтобы он не прокручивался в процессе откручивания болтов.

4. Придерживая одной рукой маховик, – другой снимите с финальным болтом стопорную пластину болтов.

5. Теперь аккуратно с фланца коленчатого вала снимите маховик. 7. Если с ободом зубьев всё в порядке, то переключите взгляд на прилегающую поверхность ведомого диска, она не должна иметь глубокие ссадины и прочие дефекты.

8. Также подобную дефектовку проведите с обратной стороны ведомого диска, а точнее смотрите на прилегающую часто – фланец коленчатого вала.

Если в 7 или 8 пунктах просматриваются подобные искажения, то маховик необходимо заменить новым или отремонтировать – прошлифовать на специальном оборудовании в автомастерской.

9. Чтобы произвести точную проверку или ремонт ведомого диска сцепления, – отправляйтесь с ним в автомобильную мастерскую, где имеется требуемое оборудование. Действия и рекомендации по ремонту маховика:

Дефектовка прилегающей поверхности диска сцепления (3) не должно быть больше 0,06 мм.
Не параллельность верхней поверхности прилегания ведомого диска и нижней (2) для крепления сцепления не должна быть более 0,1 мм.
На плоскостях диска сцепления (1 и 3) биение не должно быть больше чем 0,1 мм.
При прочистке поверхности маховика (3) от ссадин и рисок следует знать, что максимально можно снять слой металла не больше 1 мм.
Одновременно со стороной (3) следует прошлифовать и поверхность (2). Для этого между ними соблюдайте ступень с высотой 0,5±0,1 мм. При проточке соблюдайте параллельность прилегающих поверхностей (1 и 3).

10. Как с прочисткой поверхности маховика закончите, приступайте к его обратной установке. Первым делом обезжирьте болты и резьбовые отверстия под них, а после чего на их резьбу нанесите герметик. Монтируйте деталь обратно в порядке снятия, только совместите правильно отверстия на фланце коленчатого вала и маховике (они расположены асимметрично). Поскольку болт маховика является стандартным расходным элементом, производители авто рекомендуют замену комплекта (6 штук) при каждом демонтаже «аккумулятора» кинетической энергии ДВС – маховика. Существуют нюансы откручивания болтов, выбора по каталогу и в магазине, закручиванию во время установки маховика.

Заключение

Замена сцепления – экстраординарная мера, сопутствующая капремонту трансмиссии. В этой связи характерно, что на «Логане» производитель четко не определил рекомендуемый срок эксплуатации муфты, так что и периодизации ТО здесь не существует. Слабое место этой бюджетной субкомпактной линейки Renault – совмещенный с цилиндром сцепления гидравлический выжимной подшипник, который внезапно начинает течь в самый неподходящий момент. Причем текут и оригинальные запчасти, и от серых дилеров.

Кроме того, на этой модели нередко скрипит педаль сцепления, что косвенно усложняет управление транспортным средством. Здесь в лучшем случае требуется регулировка, а в худшем – восстановление узла. При этом Рено Логан имеет особенность обязательной прокачки после замены сцепления для удаления воздуха. Лучше операцию выполнять в подготовленных условиях, ибо требуется наличие специальной насосной установки.
