Диагностика и замена наконечников рулевых тяг на ваз и других машинах

Проведение ремонта

Полный спектр работ производят без смотровой ямы по другому эстакады. В особенности в этом случае, если у вас карбюраторный автомобиль. Здесь намного меньше компонент под капотом, которые мешают проведению работы. Под задними колесами непременно устанавливайте упоры, чтоб автомобиль при выполнении ремонта не скатывался. Поначалу ослабьте болты колес, потом приподнимите с помощью домкрата ремонтируемую сторону. После чего можно стопроцентно вывернуть болты крепления колес и снять их. При наличии плоскогубцев извлеките шплинты, которые задерживают гайки наконечников от проворачивания. И дальше на ВАЗ-2109 подмена управляющих наконечников протекает свободно.

Накидным ключом на 19 выверните гайку. Сейчас нужно отсоединить наконечник конкретно от тяги. Для этой цели вам необходимо использовать ключ на 27. Лучше выкручивать удерживающие гайки как будет произведена грамотная установка, как из поворотного кулака вытащат наконечник. Когда выкручиваете наконечник, обязательность считайте число оборотов. В процессе установки нового вкручивайте его на аналогичное число витков. Это дозволит хотя бы приблизительно настроить схождение колес.

Начнем ремонт

Для возможности выполнения ремонтных работ потребуется соответствующий инструмент, позволяющий демонтировать тягу, ее наконечник или пыльник. Подъемник также существенно упростит задачу.

1. Если обнаружился досадный люфт в одном из наконечников, то выполняем его замену по приведенному алгоритму и, не забыв сверить данные артикула.
2. Демонтируем колесо с соответствующей стороны.
3. Откручиваем гайку, которая фиксирует шаровой палец наконечника в проушине поворотного кулака.
4. Для высвобождения конусной части пальца из проушины прикладываем к ней боковую ударную нагрузку (молотком) или, что более цивилизованно, пользуемся съемником.
5. Резьбовую часть пальца на новом наконечнике смазываем соответствующей смазкой, после чего наконечник накручиваем на тягу. Затягиваем контргайку. Для обеспечения минимальной погрешности в схождении колес добиваемся совпадения количества витков при демонтаже и накручивании наконечника на тягу.
6. Направляемся в сервис для контроля и корректировки схождения колес.
7. Во время монтажа проявляем «заботу» о пыльнике, чтобы не повредить его резиновую фактуру.
8. Алгоритм замены идентичен для обеих сторон подвески.
9. Вышедшую из строя тягу также следует безоговорочно заменять поскольку она попадает в категорию деталей, не подлежащих ремонту.
10. Демонтировав хомуты (2 шт.), снимаем пыльник с тяги и убираем на некоторое время в сторону.
11. Вооружившись специальным приспособлением, позволяющим открутить тягу, реализуем это действие.
12. Устанавливаем новый аналог и надеваем пыльник, зафиксировав его крайние участки хомутами.
13. Если извлечь пыльник через наконечник не удается, производим демонтаж последнего. После сборки узла требуется выполнение схода-развала.
14. Теперь приступим к процессу замены рейки, который можно осуществить в несколько приемов.
15. Сначала сливаем жидкость из контура ГУР.
16. Отсоединяем рулевой вал от посадочного места на редукторе рейки.
17. Отвинчиваем несколько болтов, посредством которых реечный узел удерживается на подрамнике. В модификации Рено Логан 2 шт.
18. Для обеспечения правильности угла установки колес предварительно производим соответствующую разметку. Вал помечается только посредством одной метки.
19. Выполняем отсоединение наконечников с обоих боков авто Рено Логан.
20. Теперь вынимаем сборку узла.
21. Подготавливаем новый узел и монтируем его на автомобиль в последовательности, обратной демонтажной процедуре.

Сейчас читают: Двигатель Рено Логан — 1.4 или 1.6 и какой двигатель лучше 8 или 16 клапанный

Если владелец сталкивается с необходимостью замены рейки в автомобиле Renault Logan, комплектация которого не предусматриваетприсутствие ГУР, то технология полностью идентична приведенной здесь последовательности манипуляций. Исключением является отсутствие необходимости в сливе жидкости.

Способ демонтажа рулевого наконечника без съемника

При езде по некачественным дорогам происходит быстрый износ ходовой части и рулевого управления автомобиля. Некоторые водители ремонтируют свои машины самостоятельно, не обращаясь за помощью к автомеханикам. Для замены рулевого наконечника используется специальный съемник для снятия его с рычага. Как без съемника снять рулевой наконечник с минимальным набором инструментов, знает не каждый владелец автомобиля.

Необходимые инструменты

Для замены наконечника рулевого управления необходимо подготовить следующие инструменты и приспособления:

• домкрат;
• балонный ключ для откручивания крепежных болтов колеса;
• молоток;
• лом или монтировку;
• щетку по металлу для очистки деталей;
• смазку WD-40;
• штангенциркуль;
• набор головок и рожковых ключей;
• графитовую смазку.

Опытные автомобилисты возят этот набор инструментов в багажнике, в дороге он может пригодиться.

Инструкция по снятию без съемника

После подготовки необходимых инструментов нужно провести такую работу:

1. Установить машину на ровной поверхности, подложить под заднее колесо башмак, чтобы она не катилась во время поднятия домкратом.
2. Ослабить болты крепления колеса, с помощью домкрата поднять переднее колесо автомобиля. Для надежности под порог положить надежную подставку и немного отпустить домкрат, чтобы порог уперся на подставку.
3. Открутить крепежные болты колеса и снять его. С помощью щетки по металлу очистить рулевой наконечник от грязи, ржавчины и пыли. Обработать резьбовые соединения жидкостью WD-40, подождать 10 минут для откисания прикипевших гаек.
4. Рожковым ключом ослабить контргайку рулевого наконечника. Вывернуть руль в противоположную сторону и с помощью гаечного ключа или головки открутить рулевой шаровый палец.
5. С помощью специального приспособления снять рулевой наконечник. При отсутствии съемника использовать лом или монтировку, вставив инструмент между тягой и стойкой. Делая упор на рычаг, резкими движениями наносить удары молотком в торец рулевого наконечника.
6. Снимая наконечник, штангенциркулем замерять расстояние от середины детали до отметки рулевой рейки, чтобы правильно установить новую деталь и сохранить развал-схождение колес. Если штангенциркуль отсутствует, можно посчитать обороты при откручивании наконечника или витки резьбы.
7. Открутить запчасть и заменить на новую.

Сборка осуществляется в обратной последовательности. При этом нужно смазывать графитной смазкой все резьбовые соединения.

Что делать при сорванной резьбе на гайке

Если на старой гайке сорвана резьба, необходимо вставить монтировку так, чтобы плотно придавить рулевую гайку к проушине, и с помощью рожкового ключа выкрутить ее. Если попытка не удалась, нужно смазать гайку жидкостью WD-40, обстучать и попробовать снова.

При слизанных гранях на гайке необходимо использовать разводной или газовый ключ.

Если все равно невозможно открутить гайку, на гранях следует сделать надрез болгаркой или ножовкой.

Действия при деформации деталей

В процессе эксплуатации детали рулевого управления быстро изнашиваются и деформируются. Для безопасности движения они подлежат только замене. Если деформированную деталь невозможно демонтировать, ее можно срезать болгаркой и заменить на новую.

Бывают случаи, когда нет доступа для срезания детали. В таком случае ее можно нагреть горелкой и легкими ударами молотка выровнять в исходное положение, после чего ее нужно снять и заменить.

Рекомендации для автовладельцев

Чтобы проверить исправность наконечника, необходимо попросить помощника прокрутить рулевое колесо в разные стороны. В это время нужно прислушаться к исходящим стукам. Можно с помощью монтировки проверить наличие люфта. Если во время проверки слышен стук и есть люфт, надо сразу принимать меры по устранению неисправности.

Опытные владельцы автомобилей, которые не один раз сталкивались с подобной ситуацией, советуют:

• хранить автомобиль в сухом помещении, т. к. при постоянной влажности детали подвергаются разрушению;
• избегать движения по бездорожью и дорогам с плохим покрытием;
• по окончании ремонта, особенно если его проводил другой человек, проверять затяжку болтов колеса и заменяемых деталей;
• покупать оригинальные и качественные запчасти у надежных поставщиков;
• после всех работ, связанных с ходовой частью автомобиля, регулировать развал-схождение колес.

Эксплуатация автомобиля при неисправности рулевого управления может быть опасна для водителя, пассажиров и других участников дорожного движения. Поэтому нужно вовремя ремонтировать транспортное средство и прислушиваться к советам опытных автомобилистов.

рулевое управление, рулевой наконечник

Инструкция по выполнению замены

Замена рулевой трапеции делается на смотровой яме либо эстакаде. Задача ремонт рулевой рейки на ВАЗ 2110, замена рулевой рейки рулевой рейки — видео. Порядок разборки последующий.

1. Ослабить и открутить гайку крепления шарового пальца. На неких машинах еще можно повстречать управляющие тяги с зашплинтованными гайками. Замена пыльника рулевой рейки Калины — фотоотчет, как снять и установить защитный чехол рулевого механизма ВАЗ 1117, 1118 и 1119. В таком случае придется за ранее извлечь шплинты, согнув их усики пассатижами.
2. Со стороны округленного конца рулевой сошки воткнуть съемник таким макаром, чтоб его опорная площадка оказалась под рычагом сошки.
3. Вращая ключом болт вверху съемника, выпрессовать его из гнезда.
4. Операцию повторить на всех других наконечниках.

Время от времени при откручивании гайки, в силу загрязненности резьбы шаровой, палец начинает крутиться совместно с гайкой, провернувшись в месте посадки. Тогда, чтоб открутить гайку, нужно заблокировать его монтажной лопаткой. Маленькая особенность: левая и правая последние тяги

ВАЗ2106 отличаются друг от друга, потому после снятия их лучше пометить.

Элементы рулевого управления

: 1 — боковая тяга; 2 — сошка; 3 — средняя тяга; 4 — маятниковый рычаг; 5 — регулировочная муфта; 6 — нижний шаровой шарнир передней подвески; 7 — правый поворотный кулак; 8 — верхний шаровой шарнир передней подвески; 9 — правый рычаг поворотного кулака; 10 — кронштейн маятникового рычага; 11 — правый лонжерон кузова; 12 — пробка маслоналивного отверстия; 13 — картер рулевого механизма; 14 — валрулевого управления ; 15 — облицовочный кожух вала рулевого управления; 16 — рулевое колесо; 17 — труба верхней опорывала рулевого управления; 18 — кронштейн вала рулевого управления; 19 — левый лонжерон кузова; 20 — стяжные хомуты регулировочной муфты; 21 — левый поворотный кулак

После того как все 3 тяги

сняты, нужно новые детали подогнать под длину старых. Взявшись одной рукой за стержень тяги около наконечника, Замена рулевой тяги ВАЗ 2106. Это касается двух крайних рулевых тяг. С помощью резьбы крепления наконечников на них производится регулировка угла схождения передних колес. Чтобы колеса изначально не смотрели в разные стороны, закручиванием или выкручиванием наконечников на новых деталях подгоняется их длина под размер снятых элементов.

Следующий этап — установка новых тяг, шаровые пальцы которых вставляются в посадочные места, после чего сверху закручивается гайка. Замена масла в КПП и заднем мосту ВАЗ 2106 Замена масла в КПП в коробке и. Затягивать ее нужно с хорошим усилием. Если имеется отверстие для шплинта, то вставить последний и разогнуть усики.

Чаще всего из строя выходят наконечники, находящиеся по краям, возле колес. Самостоятельная замена наконечника рулевой тяги ВАЗ. Тогда их можно поменять поодиночке. Разборку производить можно по той же инструкции, но выпрессовать только один конец тяги

. Потом нужно раскрутить хомут, который фиксирует вращение детали по резьбе. Замена рулевых наконечников заключается в том, чтобы вывернуть старую деталь, а потом на такую же длину вкрутить новую и затянуть хомут. После чего можно вставлять палец в гнездо и затягивать гайку.

Все рулевые тяги ВАЗ 01-07 моделей идентичны, поэтому при покупке не стоит беспокоиться, прочитав на упаковке цифры 2101

Единственное, на что стоит обратить внимание, — это на подвижность шарового пальца в наконечнике тяги. Замена наконечника рулевой тяги УАЗ Патриот : Замена поперечной тяги сайлентблоков. Замена пыльника рулевой рейкиЦенаЗамена пыльника рулевой рейки рулевой рейки ВАЗ Калина

В новом изделии он должен с трудом поворачиваться в гнезде от усилия рук. После успешной замены даже хотя бы одного наконечника ездить сразу нельзя, нужно обязательно отрегулировать углы схождения передних колес на ближайшей СТО

Замена пыльника рулевой рейкиЦенаЗамена пыльника рулевой рейки рулевой рейки ВАЗ Калина. В новом изделии он должен с трудом поворачиваться в гнезде от усилия рук. После успешной замены даже хотя бы одного наконечника ездить сразу нельзя, нужно обязательно отрегулировать углы схождения передних колес на ближайшей СТО.

Замена рулевых наконечников на автомобилях ВАЗ 2108, 2109, 21099

Рулевые наконечники (наконечники рулевых тяг) автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 представляют собой шаровые шарниры, состоящие из корпуса, вкладыша, пружины вкладыша, пальца, защитного резинового чехла (пыльника).

Наконечник рулевой тяги соединяет поворотный рычаг на стойке с внутренней (длинной) тягой, крепящейся к рулевой рейке. Со временем вкладыши поджимающие подвижные шарниры в наконечниках разрушается, что приводит к увеличению люфта при вращении рулевого колеса и характерных частых стуков в подвеске при проезде неровностей. При выявлении вышедшего из строя наконечника рулевой тяги меняем его на новый.

Инструменты необходимые для замены наконечника рулевой тяги

• Рожковый ключ на 27 мм, для ослабления затяжки контргайки наконечника.
• Рожковый ключ на 24 мм, для удержания от проворачивания соединительной муфты длинной тяги и наконечника.
• Накидной ключ на 19 мм, для отворачивания гайки крепления пальца наконечника рулевой тяги.
• Съемник наконечника, либо монтажная лопатка для отсоединения пальца наконечника от поворотного рычага на стойке.
• Накидной ключ на 22 мм, для отворачивания болтов крепления рулевых тяг к рулевой рейке.
• Молоток
• Плоскогубцы

Подготовительные работы

• Ставим автомобиль на ручной тормоз и передачу
• Подставляем под колеса упоры
• Ослабляем затяжку болтов колеса, где собираемся менять наконечник
• Поддомкрачиваем и снимаем одно из передних колес автомобиля
• Очищаем от загрязнения наконечник рулевой тяги и примыкающие к нему детали

Порядок замены наконечника рулевой тяги автомобилей ВАЗ 2108, 2109, 21099

Отворачиваем контргайку наконечника рулевой тяги

Вращаем рулевое колесо и устанавливаем наконечник так, чтобы был удобный доступ к его контргайке из подкапотного пространства. Рожковым ключом на «22» удерживаем соединительную муфту за имеющиеся на ней грани, а рожковым ключом на «27» ослабляем затяжку контргайки наконечника. Резьба на наконечнике левая, отворачиваем гайку по часовой стрелке.

Поворачиваем колеса так, чтобы наконечник максимально выдвинулся в арку колеса

Вращаем рулевое колесо в сторону противоположную заменяемому наконечнику.

Расшплинтовываем гайку крепления пальца наконечника

Используем пассатижи, при помощи которых сжимаем усики шплинта и извлекаем его из отверстия в пальце.

Отворачиваем гайку крепления пальца наконечника к поворотному рычагу на стойке

Используем ключ на «19». При необходимости гайку обстукиваем молотком и заливаем проникающей жидкостью.

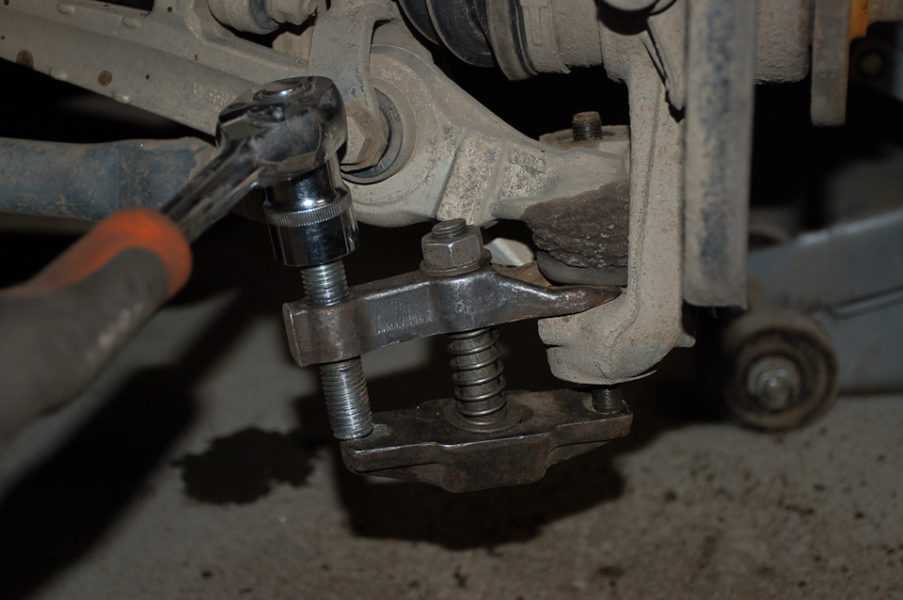

Съемником отсоединяем наконечник от поворотного рычага.

Если съемника нет, то монтажкой создаем натяг в соединении наконечника и рычага и стукаем молотком по бобышке рычага.

Выворачиваем наконечник из муфты.

Необходимо подсчитать число оборотов, на которые вывернется наконечник, что бы при установке нового наконечника завернуть его на то же число оборотов и не сбить угол схождения передних колес.

Свинчиваем с наконечника контргайку

Наворачиваем ее на новый наконечник (если там ее нет).

Вворачиваем новый наконечник в соединительную муфту

Вворачиваем на установленное ранее число оборотов. Ориентируем взаимное положение наконечника и тяги вставив палец наконечника в отверстие бобышки поворотного рычага.

Затягиваем контргайку

Опять используем ключи на «22» и «27». Момент затяжки — 121-149 Н.м.

Закрепляем палец наконечника в бобышке поворотного рычага

Устанавливаем гайку крепления пальца и затягиваем ее моментом 27-33 Н.м.

Примечания и дополнения

— После замены наконечника рулевой тяги на автомобиле ВАЗ 2108, 2109, 21099 рекомендуется подкорректировать углы установки колес.

— При обнаружении люфта и стуков в самих рулевых тягах рулевого механизма, необходимо заменить и их (см. «Замена рулевых тяг автомобилей ВАЗ 2108, 2109, 21099»).

Еще пять статей по рулевому управлению автомобилей ВАЗ 2108, 2109, 21099 Ключ для разборки рулевой рейки 2108 Разборка рулевой рейки 2108 Как снять рулевую рейку 2108 Устройство рулевой рейки 2108

Последовательность выполнения замены наконечников рулевых тяг

Для этого необходим минимальный набор инструментов, домкрат, и специальное приспособление для демонтажа пальцев рулевых наконечников. Но, можно обойтись и без съемника, воспользовавшись молотком и небольшой монтировкой, правда, придется немного помучится. Также существует риск повредить расположенные рядом детали рулевого управления. Главное — все делать аккуратно и не торопясь.

Замена наконечников осуществляется следующим образом:

• необходимо поддамкратить переднюю часть автомобиля, и снять колесо;
• место соединения поворотного кулака и наконечника рулевой тяги следует очистить от грязи. Чтобы облегчить процесс демонтажа, резьбовое соединение можно обработать средством WD-40;
• удаляем шплинт, которым зафиксирована гайка. Для этого потребуются плоскогубцы;
• выкручиваем гайку, после чего при помощи съемника удаляем палец крепящий наконечник тяги. Если такое приспособление отсутствует, палец можно выбить молотком. Правда для этого необходим замах, что не всегда представляется возможным. Придется приспосабливаться, потратить немало усилий и времени, чтобы освободить тягу с наконечником;
• к рулевой тяге наконечник прикручен болтом, который необходимо выкрутить;
• перед тем, как демонтировать изношенный наконечник, следует замерить расстояние между ним и сгоном. Это поможет правильно установить новую деталь;
• новый наконечник устанавливается в обратной последовательности;
• после замены детали устанавливаем колесо на место и убираем домкрат;
• аналогично меняется наконечник рулевой тяги с противоположной стороны.

Сколько бы денег вы не потратили на свое транспортное средство, со временем, как и все в нашем мире, приходит в негодность, такая же участь постигает и автомобили. Для каждого автолюбителя есть моменты, когда ваша машина доводит вас до слёз. Таких моментов бывает множество, но застрявший намертво рулевой наконечник — это тот случай, когда ваша машина заставляет вас рыдать.

Давайте для начала рассмотрим этапы снятия рулевого наконечника:

Первый этап — это подъем передней части автомобиля на домкрате. Для безопасности машины и владельца подставляем под пороги надежные подставки.
Снимаем колесо. Для этого откручиваем крепежные болты.
Далее необходимо провести зачистку рулевой стойки. Делаем это жесткой щеткой — счищаем грязь, ржавчину, пыль. Стойку обрабатываем небольшим количеством солярки, керосина или WD-40 и подождать несколько минут. Благодаря этому мы сможем легче открутить гайки.
После подготовительных процедур мы сначала ослабляем гайку наконечника рулевой тяги. Только после этого действия переходим к гайке крепления шарового пальца рулевого наконечника.
Откручиваем гайку рулевого наконечника. При этом желательно повернуть руль в противоположную сторону стойки, которую вы вытаскиваете — это облегчит процесс работы.
Штангенциркулем замеряем расстояние от центра рулевого наконечника до какой-либо отметки на рулевой тяге (сами ставим где-нибудь на ней метку). Это необходимо для того, чтобы правильно выставить новый рулевой наконечник. К этому мероприятию необходимо подойти максимально ответственно. Если штангенциркуля нет, применяем способ из шага 8.
Теперь нам необходимо выбить сам рулевой наконечник. Если нет специального съемника, можно обойтись молотком и каким-либо прочным рычагом (например, ломом). Рычаг вставляем между тягой и соединяющимся с ней выступом стойки. Нажимаем на рычаг и одновременно с этим бьем в торец рулевого наконечника.
После того, как рулевой наконечник выбился, просто выкручиваем его из рулевой тяги

При этом, если хотим сохранить приблизительный развал, а штангенциркуля, например, нет, либо просто хочется перестраховаться, необходимо точно посчитать количество оборотов при откручивании и записать это число.
Мы сняли рулевой наконечник, что же теперь нам делать? Мы ставим новый, очень важно, на правильную сторону, так как они бывают правые и левые. Ставится он в обратном порядке, как мы снимали старый

Вкручиваем его в рулевую тягу, при этом обязательно сверяемся с данными со штангенциркуля или количеством прокрутов, которое было изначально.
Когда все накручено, устанавливаем всю конструкцию в исходное положение и затягиваем все гайки и болты. После всех продувных манипуляций обязательно проверяем, везде ли сошлись элементы — это очень важно для безопасности автомобиля.

Причины поломки наконечников

Рулевые наконечники – это не такой сложный механизм, как, например, двигатель внутреннего сгорания или коробка передач. Поэтому причин поломки у него не так уж и много, но сейчас их перечислим.

Замена рулевых наконечников ВАЗ 2109

• Первое – это износ временем. Так уж он, наконечник, устроен, что работает постоянно вращаясь. А тут уж что люди от такой жизни ломаются, что наконечники. Постоянное трение способствует быстрому изнашиванию деталей и, как следствие, выходу из рабочего состояния.
• Препятствовать этому процессу полностью невозможно. Единственный выход – покупать качественные рулевые наконечники. Но, опять же, рано или поздно их все равно требуется менять.
• Вторая причина – порванный пыльник. Как и шаровая опора, на ВАЗ 2109 наконечник рулевой тяги оснащен защитным пыльником. В процессе эксплуатации автомобиля он рвется и влечет за собой не хорошие последствия. Какие? Внутрь соединения попадает пыль и песок, что увеличивает изнашивание деталей и приводит к более быстрому износу.
• Третья причина – это недостаточное количество смазки. Как известно, трение без смазки не несет ничего хорошего. В результате отсутствия достаточного количества смазочного материала наконечник быстрее выходит из строя.

Как видно, при всем желании, замена рулевых наконечников на ВАЗ 2109 – процесс неизбежный в любом случае. Радует одно – цена на наконечники остается приемлемой.

Виды неисправностей рулевого управления

Сейчас проведем диагностику рулевого управления ВАЗ 2109. Попытаемся определить, в чем причина нарушения качества управления автомобилем – наконечник, или же что-то еще? Итак:

Если рулевое колесо стало люфтить все больше и больше, то причиной тому может быть и не наконечник. Причиной люфта может являться и рейка – возможно, ее необходимо подтянуть, отремонтировать или даже заменить.

Возможно, необходима замена или ремонт рейки рулевого управления

• Конечно, рулевые наконечники – одна из первых причин ухудшения качества управления автомобилем. Как они диагностируются? Для этого не требуется много затрат и ума.
• Для диагностики достаточно загнать автомобиль на смотровую яму или эстакаду и провести несколько операций.
• На установленном автомобиле ставим стояночный тормоз, противооткатные упоры на всякий случай.
• Зайдя под машину необходимо взяться руками за рулевую тягу и с достаточным усилием подергать вниз-вверх.
• Если наконечник уже пора менять, то будет ощутим и даже заметен невооруженным глазом люфт в его шарнире.
• Такую же операцию необходимо сделать и на другом наконечнике.
