Ручник нива шевроле не держит

Как заменить трос ручника

Иногда регулировка ручного тормоза не приносит требуемого результата в связи с тем, что задний трос чрезмерно растянут. В этом случае единственным выходом из ситуации является замена троса ручного тормоза Шевроле Нива. Кроме того, менять тросик придётся, если он регулярно заклинивает в защитной оболочке или порвался вследствие износа.

  1. Для проведения замены задняя часть автомобиля должна находиться в вывешенном состоянии. Поэтому поднимите её при помощи подъёмника или домкрата и снимите тормозные барабаны с задних колёс.
  2. Ключом на «12» ослабьте затяжку контргайки на регулировочном штоке и полностью выкрутите её вместе с регулировочной гайкой. Со штока нужно предварительно снять пружину, так как она не даст выкрутить гайки.
  3. После этого вы легко сможете снять уравнитель троса и извлечь из него сам трос.
  4. Далее, потянув на себя трос, извлеките наконечники оболочки из кронштейнов, расположенных слева и справа на днище кузова.
  5. Усилием руки выведите правую и левую ветви троса из кронштейнов балки заднего моста.
  6. Гаечным ключом выкрутите болты, фиксирующие держатели на тормозных щитках.
  7. Теперь, отсоединив наконечники троса от рычагов привода тормозных колодок, потяните за него, чтоб вывести из отверстия тормозного щита.

После демонтажа установите новый задний трос ручного тормоза Нивы. Для этого также воспользуйтесь этой инструкцией, но все действия выполняйте в обратном порядке. И на этом замена троса ручника Шевроле Нива завершена, а напоследок не забудьте отрегулировать степень его натяжения

Важно также по завершении ремонтных работ смазать регулировочную резьбу на штоке, чтобы избежать проблем с откручиванием гаек во время очередной регулировки или замены

Как и на любом другом автомобиле, стояночный тормоз Шевроле Нива — это неотъемлемая составляющая тормозной системы. Его назначение заключается в предотвращении самопроизвольного движения транспортного средства во время стоянки или временной парковки с работающим двигателем. Но также ручник может заменить основную тормозную систему в случае её отказа, что позволяет безопасно добраться до места ремонта.

Пользоваться ручным тормозом приходится довольно часто, поэтому его трос и тормозные колодки подвержены интенсивному износу. Как результат, автовладельцам со временем приходится принимать меры по регулировке системы или замене её отдельных деталей. Если одни для этого обращаются в автомастерскую, то другие предпочитают проводить ремонтные работы самостоятельно.

Конструкция стояночного тормоза автомобиля Шевроле Нива довольно простая и мало чем отличается от аналогичных систем у других легковых транспортных средств. Она состоит из таких основных частей:

  • Рычаг ручника — служит для передачи усилия человеческой руки исполнительному механизму, который, в свою очередь, воздействует на тормозные колодки для блокировки задних колёс.
  • Трос привода ручного тормоза — твердосплавная, изготовленная специальным образом стальная проволока, которая проходит под днищем транспортного средства и приводит в действие тормозные колодки задних колёс.
  • Тормозные колодки — конечные элементы тормозной системы, изготовленные из фрикционных материалов. Прижимаясь к тормозному барабану или диску, они обездвиживают колесо.

А также в состав ручной системы торможения входят такие функциональные элементы, как распорная втулка, рычаг привода тормозных колодок, пружина, защитная оболочка заднего троса, чехол переднего троса ручного тормоза, храповый механизм рычага.

Система ручника содержит множество конструктивных элементов

Как подтянуть или заменить ручник на Шевроле Нива


Прижимаясь к тормозному барабану или диску, они обездвиживают колесо.

Подтягиваю ручной тормоз Chevrolet Niva 4х4 Шевроле Нива 2016 года

Этот вид ремонта несложен, выполняется сравнительно быстро и не требует применения специального оборудования. Отпустите ручной тормоз и проверьте что задние колеса свободно вращаются.

Одинаково вращая регулировочные гайки добейтесь, чтобы колодки едва задевали за барабаны и чтобы колеса вращались с одинаковым сопротивлением. Ручник состоит из рычага, который имеет длину около 15 см, и покрытый в основном декоративными материалами.

В такой ситуации требуется регулировка ручного тормоза Шевроле Нива. После демонтажа установите новый задний трос ручного тормоза Нивы.

Если рычаг можно поднять выше восьмого, то отрегулируйте трос ручного тормоза как описано ниже.

Снимите чехол ручного тормоза. На некоторых автомобилях для доступа к механизму ручного тормоза может понадобиться снятие центральной секции лотка.

Отпустите по одному болту на каждом заднем колесе. Поднимите автомобиль и установите на подставки. Отверните каждый отпущенный болт.

Подсвечивая фонариком, проворачивайте колесо до тех пор пока в отверстии для болта вы не увидите зубчатое колесо регулятора.

Вращая колесо регулятора по часовой или против часовой стрелки, разведите тормозные колодки так, чтобы они коснулись тормозного барабана. Отведите колодки так, чтобы колеса свободно вращались на 3 или 4 зубца на регуляторе.

Предупреждение Если зубчатое колесо регулятора с трудом проворачивается, снимите колеса и тормозной диск, затем смажьте регулятор и повторите регулировку. В случае же, когда вы потянули на себя рычаг ручника на семь щелчков храпового механизма и более, но машина всё равно скатывается, вывод следующий: В такой ситуации требуется регулировка ручного тормоза Шевроле Нива.

Этот вид ремонта несложен, выполняется сравнительно быстро и не требует применения специального оборудования. Если же вы до сих пор не были знакомы с устройством тормозной системы и никогда не сталкивались с необходимостью ремонта ручного тормоза Нивы, это не повод обращаться к специалистам СТО. Будучи внимательным и терпеливым, вы всё сможете сделать самостоятельно, а приведённая ниже инструкция предоставит информацию о том, как подтянуть ручник на автомобиле Шевроле Нива: Для этого следует поместить транспортное средство на эстакаду или найти подходящий участок дороги.

10.11. Регулировка ручного тормоза

Если проблема имеет место, значит, приступаем к регулировке. Установка оптимальной силы натяжения троса стояночного тормоза выполняется под автомобилем, поэтому лучше разместить его над смотровой ямой.

Chevrolet Niva замена задних тормозных колодок

Если такой возможности нет, используйте подъёмник или домкрат. В любом случае заднюю часть машины необходимо поднять. Если автомобиль готов к работе, зафиксируйте его и опустите рычаг ручного тормоза.

Далее, воспользовавшись гаечным ключом, отпустите контргайку на регулировочном штоке ручника, после чего при помощи второго такого же ключа закручивайте регулировочную гайку до тех пор, пока трос не будет должным образом натянут.

Кстати, пассатижи нужны для того, чтобы удерживать шток от проворачивания в процессе регулировки. Теперь затяните контргайку и сделайте полный ход сначала в рабочее положение, а потом опустите. После этого покрутите рукой каждое заднее колесо. Вращение должно быть равномерным, наличие рывков не допускается. Длина троса на Ниве равна приблизительно около 2 метров. И располагается под днищем автомобиля, иногда спрятанный в резиновой или пластиковой оболочке.

Тормозные колодки — представляют собой дугу подложку , со специальным слоем фрикционная пластина , который прижимается к колесному диску, и тем самым блокирует колесо. Размещаются такие колодки под колесным диском, и герметично закрываются, чтобы не было попадания пыли, грязи или влаги, что приведет к нарушению работы ручного тормоза и повреждению ее элементов.

iaarus.ru

Замена троса ручника шеви нива

Удерживая наконечник от проворачивания клещами, отверните до конца наконечника контргайку и регулировочную гайку. Снимите пружину.

Удерживая наконечник от проворачивания, снимите с наконечника контргайку, регулировочную гайку и распорную втулку Снимите с наконечника направляющую и отсоедините ее от троса Выведите трос из кронштейна балки заднего моста и С обратной стороны тормозных щитков откручиваем по два болта крепления держателей оболочки троса. Отсоединяем наконечник троса от рычага привода на задней колодке, после чего вытягиваем его через тормозной щиток и снимаем.

Педаль тормоза «ушла в пол» — что делать?

Если педаль тормоза стала мягкой, т. е. она начала значительно проваливаться, — следует безотлагательно проверять всю тормозную систему машины. Скорее всего, потребуется диагностика в сервисном центре и дальнейший её ремонт.


Главное – вовремя обратиться в сервисный центр

Важно помнить, что все неисправности подобного рода чреваты своими последствиями. Тормоза с дефектом могут отказать во время движения, вероятно, это может произойти на оживлённом проспекте, остановить такую машину даже на средней скорости сможет только столкновение с каким-нибудь другим транспортным средством или сооружением

Если педаль тормоза легко нажимается, причин может быть несколько:

  • тормозной цилиндр не способен удерживать жидкость и соответствующее давление, возможно, присутствует значительный износ манжет и прокладок из резины;
  • в тормозной бак залита неподходящая жидкость;
  • возникли неисправности с колодками или дисками;
  • в работе вакуумного насоса прослеживаются дефекты;
  • на педалях тяги возможно проявление ржавчины.

Причин, по которым педаль тормоза стала твёрдой, может появиться несколько. Стоит отметить, что есть традиционные неисправности, характерные большинству автомобилей, и специфические, которые могут встречаться только в некоторых моделях тормозной системы.

Жёсткая педаль тормоза может появиться ввиду таких причин:

  • засора, образовавшегося в воздушном фильтре. Неисправность пропадает после замены фильтра;
  • заедания клапана. Исправить всё можно заменой усилителя;
  • повреждения в диафрагме. Твёрдая педаль тормоза исчезнет после замены усилителя;
  • неисправности наконечника в вакуумном усилителе. Необходимо будет заменить наконечник;
  • некачественного функционирования обратного клапана, придётся менять клапан;
  • нарушения герметичности, которое вызывает поступление топлива;
  • дефектов в шланге, идущем от усилителя к коллектору. Лучше всего заменить шланг. Следует регулярно, особенно зимой, проверять состояние шланга. Нормально функционирует он только в холодном состоянии, любой перегрев делает его гибким и эластичным, из-за чего в дальнейшем могут появляться расслоения. Они понижают пропускную способность и вызывают неисправности с тормозами.
  • ослабления крепления резинового шланга на штуцере. Лечится подтягиванием хомута крепления.

Тугая педаль тормоза может стать результатом разбухших уплотнительных колец, расположенных в цилиндрах. Такой дефект возникает после того, как на поверхность начинают сочиться горюче-смазочные материалы. В этом случае придётся ремонтировать тормозные цилиндры и менять жидкость.

Не меньшего беспокойства доставляет неправильное функционирование вакуумного усилителя. Следует его регулярно проверять, для этого до запуска силового агрегата следует надавить на педаль, если туго нажимается педаль тормоза — присутствует неисправность в усилителе или шланге.

Для того чтобы поконкретнее распознать место с неисправностью, следует через 5 минут после выключения двигателя вновь зажать педаль. Если педаль тормоза стала тугой во второй раз — неисправен клапан усилителя.

В любом случае, если туго нажимается педаль тормоза или же педаль тормоза мягкая и плохо тормозит автомобиль, эксплуатацию машины нужно немедленно прекратить, определить причину и устранить неисправность. Далее мы рассмотрим, почему педаль тормоза туго нажимается, тормоза слишком мягкие или же педаль тормоза то мягкая, то тугая.

А еще интересно: Бензин для Нивы Шевроле — какой лить и каков расход? На примере поездки в 600 км

Читайте в этой статье

Замена тросов привода стояночного тормоза Jeep Grand Cherokee

Замена тросов привода стояночного тормоза

Все рассматриваемые модели оборудованы подушкой безопасности. Подушка постоянно находится в «настороженном» состоянии и может сработать (надуться) в любой момент времени при подсоединенной батарее. Во избежание случайного срабатывания подушки (и получения в результате травмы) каждый раз при проведении любых работ с компонентами системы безопасности поворачивайте ключ зажигания в положение LOCK и отсоединяйте отрицательный провод от батареи. После отсоединения провода от батареи перед тем как приступать к работе обождите еще как минимум две минуты (система оборудована конденсатором, которому требуется время для разрядки). Подробнее о работе системы безопасности см. Главу Система бортового электрооборудования.

Передний трос

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините отрицательный провод от батареи.

Если автомагнитола на Вашем автомобиле оборудована охранным кодом, перед тем как отсоединять от батареи отрицательный провод удостоверьтесь в наличии в Вашем распоряжении кода подключения магнитолы. Снимите консоль пола (Глава Кузов).

  1. Отпустите стояночный тормоз. Ослабьте гайки крепления задних колес, поддомкратьте задок автомобиля и установите его на подпорки.
  2. Снимите регулировочную гайку переднего троса (см. иллюстрацию), затем отсоедините передний трос от балансира.
  3. Отпустите фиксатор переднего троса, затем выньте вставку из панели пола.
  1. Для отсоединения переднего троса от его кронштейна сожмите фиксатор (стрелка) при помощи маленького шлангового хомута червячного типа.
  1. Для извлечения вставки троса из панели пола отпустите стопорные язычки (стрелки) при помощи отвертки.
  1. В салоне автомобиля рассоедините электрические разъемы датчика-выключателя стояночного тормоза и модуля подушки безопасности (в передней части модуля расположено два электрического разъема).
  1. Для снятия рычага стояночного тормоза рассоедините электрический разъем датчика-выключателя стояночного тормоза (центральная стрелка) и отдайте болты крепления рычага (левая и правая стрелки).
  1. Отдайте крепежные болты и снимите модуль подушки безопасности, сдвинув его в сторону для обеспечения доступа к рычагу стояночного тормоза.
  1. Для снятия модуля подушки безопасности отдайте четыре крепежных болта (стрелки), поднимите модуль вверх и рассоедините два его электрического разъема (второй на снимке не виден).
  1. Отдайте болты крепления рычага стояночного тормоза, снимите сборку рычага и переверните ее вверх дном для обеспечения доступа к приводному тросу.
  2. Отсоедините трос стояночного тормоза от рычага и протяните его сквозь панель пола.
  3. Снимите вставку панели пола со старого троса и наденьте ее на новый.
  4. Установку производите в обратном порядке.
  5. По завершении работ не забудьте произвести регулировку троса (Раздел Регулировка стояночного тормоза).

Задний трос

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. На моделях с барабанными задними тормозными механизмами снимите задние колеса. Поддомкратьте автомобиль и установите его на подпорки.
  2. Отсоедините трос от балансира и высвободите его из кронштейна сразу позади балансира (см. иллюстрацию).
  3. Высвободите трос из зажимов на элементах кузова и шасси автомобиля.
  4. На моделях с барабанными задними тормозными механизмами снимите тормозные барабаны, снимите задний башмак тормозного механизма (Раздел Замена башмаков барабанных тормозных механизмов) и отсоедините от него трос. Сожмите фиксатор троса шланговым хомутом червячного типа и снимите его, продев сквозь щит тормозного механизма.
  5. На моделях с дисковыми задними тормозами отсоедините ушко петлю от исполнительного рычага, затем сожмите фиксатор крепления троса в кронштейне на суппорте.
  6. Установку производите в обратном порядке.
  7. По завершении работ не забудьте произвести регулировку троса (Раздел Регулировка стояночного тормоза).

Видео про «Замена тросов привода стояночного тормоза» для Jeep Grand Cherokee

Демонтаж тормозного цилиндра, суппорта, колодок ручного тормоза, тормозного диска, гаек крепления по

Как правильно отрегулировать ручник.

Заслонки печки-комплект для Jeep Grand Cherokee WJ.

Как проверить и отрегулировать натяжение троса ручника

Если стояночный тормоз способен удержать автомобиль в неподвижном состоянии под уклоном в 25%, значит, он справляется со своей задачей, как положено. В случае же, когда вы потянули на себя рычаг ручника на семь щелчков храпового механизма и более, но машина всё равно скатывается, вывод следующий: система ручного тормоза работает неэффективно.

В такой ситуации требуется регулировка ручного тормоза Шевроле Нива. Этот вид ремонта несложен, выполняется сравнительно быстро и не требует применения специального оборудования. Всё, что вам понадобится для работы — это два ключа на «12», пассатижи и домкрат, если нет возможности поставить машину на смотровую яму.

И последний этап — тест ручника в дорожных условиях. То есть вам нужно провести стандартную проверку эффективности работы стояночного тормоза, как это описано в первом пункте руководства.

После сборки, ручник необходимо протестировать в дорожных условиях

Описание ручника Шевроле Нива

Стояночный тормоз в автомобиле Шевроле Нива, как и в других автомобилях, является важной составляющей тормозной системы. Частое пользование ручником приводит к износу троса и тормозных колодок

Поэтому со временем приходится проводить ремонты и замены износившихся деталей стояночных тормозов Шевроле Нива.

Стояночный тормоз служит для:

  1. Паркования авто на склонах или на скользкой местности.
  2. Временное паркование авто, без глушения двигателя.
  3. Дополнительное торможение.
  4. В случае отказа основной тормозной системы.

Стояночный тормоз Шевроле Нива имеет такую же конструкцию, как и на всех других моделях автомобилей. Конструкция состоит из следующих деталей, которые составляют единую целостную тормозную систему задних колес автомашины:

  • Ручник – называется рычаг, который приводится в действие с помощью усилий руки человека, и тем самым приводя задние колеса в блокировочное состояние. Ручник состоит из рычага, который имеет длину около 15 см, и покрытый в основном декоративными материалами. Находится ручник в Шевроле Ниве (как и во всех авто) между сидением водителя и пассажира. Приводится в действие с помощью плавного натягивания рычага на себя. Вернуть в обратное положение путем нажатия на кнопку, и плавно перевести его вниз до упора. Ручник имеет от 3 до 7 положений выжима (щелчка), оно зависит от натяжения троса. Работает ручник по принципу храпового механизма. Если тормозной трос ослаблен, то рычаг натягивается до 7 щелчков.
  • Натяжной трос – это специальная стальная проволока, изготовленная из специального твердосплавного материала, приводящая в действие тормозные колодки. Длина троса на Ниве равна приблизительно около 2 метров. И располагается под днищем автомобиля, иногда спрятанный в резиновой или пластиковой оболочке.
  • Тормозные колодки – представляют собой дугу (подложку), со специальным слоем (фрикционная пластина), который прижимается к колесному диску, и тем самым блокирует колесо. Размещаются такие колодки под колесным диском, и герметично закрываются, чтобы не было попадания пыли, грязи или влаги, что приведет к нарушению работы ручного тормоза и повреждению ее элементов. Тормозные колодки являются элементом быстрого изнашивания, при частом пользовании ручником во время движения, для которых необходима последующая замена.

Регулирование стояночного тормоза

Регулировка проводится периодически или в случае обнаружения ослабления натяжного троса. Узнать об ослаблении троса несложно, вы почувствуете что ручник, не держит автомобиль в различных наклонных плоскостях. Отрегулировать трос натяжения и соответственно саму тормозную систему можно путем выполнения простых последовательных действий. Необходимо заехать автомобилем на смотровую яму, или можно обойтись и без нее, только будет не очень удобно.

Для этого рычаг ручника устанавливаем в крайнее положение к полу. В таком положении ручника, задние колеса должны вращаться свободно. После этого опускаемся в смотровую яму, и приступаем к регулированию натяжения троса. Необходимо гаечным ключом на тринадцать открутить сначала контргайку, а затем приступать к затягиванию основной регулировочной гайки, при этом считая количество сделанных оборотов.

Подтянуть трос на три-четыре оборота гайки, после чего необходимо выжать рычаг и проверить, на каком щелчке ручник держит колеса в неподвижном состоянии. Работа ручника считается нормальной, когда блокировка колес происходит на пятом щелчке. Блокирование колес проверяется путем попытки сдвинуть автомобиль с места. После того как трос отрегулирован, необходимо подтянуть контргайку до упора к основной гайке, и после этого ручной стояночный тормоз можно считать исправным.

Описание ручника Шевроле Нива

Стояночный тормоз в автомобиле Шевроле Нива, как и в других автомобилях, является важной составляющей тормозной системы. Частое пользование ручником приводит к износу троса и тормозных колодок

Поэтому со временем приходится проводить ремонты и замены износившихся деталей стояночных тормозов Шевроле Нива.

Стояночный тормоз служит для:

  1. Паркования авто на склонах или на скользкой местности.
  2. Временное паркование авто, без глушения двигателя.
  3. Дополнительное торможение.
  4. В случае отказа основной тормозной системы.

Стояночный тормоз Шевроле Нива имеет такую же конструкцию, как и на всех других моделях автомобилей. Конструкция состоит из следующих деталей, которые составляют единую целостную тормозную систему задних колес автомашины:

  • Ручник – называется рычаг, который приводится в действие с помощью усилий руки человека, и тем самым приводя задние колеса в блокировочное состояние. Ручник состоит из рычага, который имеет длину около 15 см, и покрытый в основном декоративными материалами. Находится ручник в Шевроле Ниве (как и во всех авто) между сидением водителя и пассажира. Приводится в действие с помощью плавного натягивания рычага на себя. Вернуть в обратное положение путем нажатия на кнопку, и плавно перевести его вниз до упора. Ручник имеет от 3 до 7 положений выжима (щелчка), оно зависит от натяжения троса. Работает ручник по принципу храпового механизма. Если тормозной трос ослаблен, то рычаг натягивается до 7 щелчков.
  • Натяжной трос – это специальная стальная проволока, изготовленная из специального твердосплавного материала, приводящая в действие тормозные колодки. Длина троса на Ниве равна приблизительно около 2 метров. И располагается под днищем автомобиля, иногда спрятанный в резиновой или пластиковой оболочке.
  • Тормозные колодки – представляют собой дугу (подложку), со специальным слоем (фрикционная пластина), который прижимается к колесному диску, и тем самым блокирует колесо. Размещаются такие колодки под колесным диском, и герметично закрываются, чтобы не было попадания пыли, грязи или влаги, что приведет к нарушению работы ручного тормоза и повреждению ее элементов. Тормозные колодки являются элементом быстрого изнашивания, при частом пользовании ручником во время движения, для которых необходима последующая замена.

Регулирование стояночного тормоза

Регулировка проводится периодически или в случае обнаружения ослабления натяжного троса. Узнать об ослаблении троса несложно, вы почувствуете что ручник, не держит автомобиль в различных наклонных плоскостях. Отрегулировать трос натяжения и соответственно саму тормозную систему можно путем выполнения простых последовательных действий. Необходимо заехать автомобилем на смотровую яму, или можно обойтись и без нее, только будет не очень удобно.

Для этого рычаг ручника устанавливаем в крайнее положение к полу. В таком положении ручника, задние колеса должны вращаться свободно. После этого опускаемся в смотровую яму, и приступаем к регулированию натяжения троса. Необходимо гаечным ключом на тринадцать открутить сначала контргайку, а затем приступать к затягиванию основной регулировочной гайки, при этом считая количество сделанных оборотов.

Подтянуть трос на три-четыре оборота гайки, после чего необходимо выжать рычаг и проверить, на каком щелчке ручник держит колеса в неподвижном состоянии. Работа ручника считается нормальной, когда блокировка колес происходит на пятом щелчке. Блокирование колес проверяется путем попытки сдвинуть автомобиль с места. После того как трос отрегулирован, необходимо подтянуть контргайку до упора к основной гайке, и после этого ручной стояночный тормоз можно считать исправным.

Замена короткого троса ручника нива шевроле

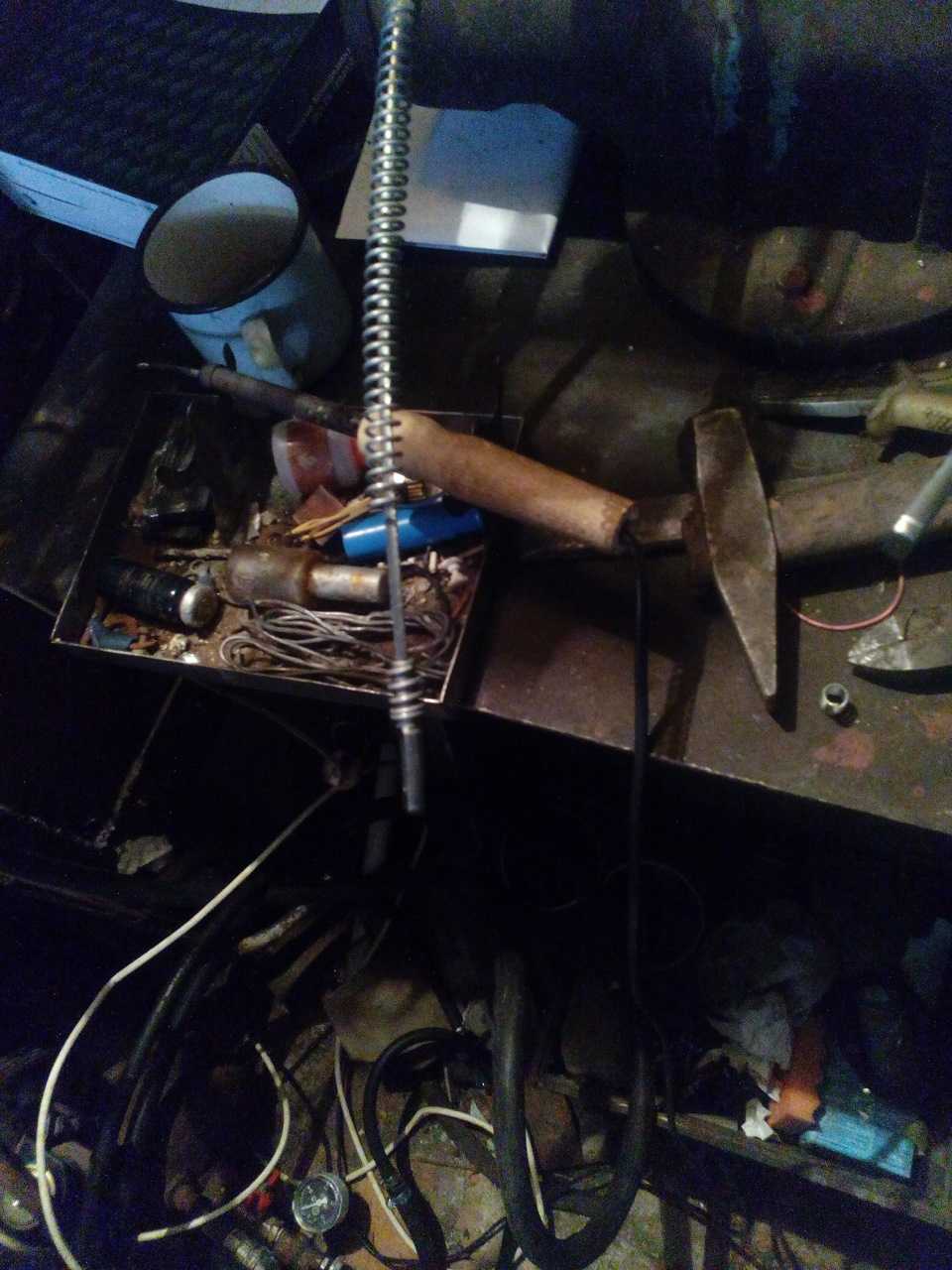

Как у же писал ранее медленно но верно у меня накрывался трос ручника, перемозолило рубашку троса. Наконец то на улице потеплело с -25 до -3, и было глупо упускать последние деньки отпуска.

Вот не думал что на автомобиль российского производства, можно не найти запчасти в наличии, но ШНГ это отдельная песня. Прокатился по всем магазинам города, и везде где говорю что у меня стоит один трос как на 2106 или 2121, на меня таращат глаза и либо в тюхивают по 2 троса, либо пытаются продать от 21 нивы. Кое как удалось по каталогам в магазине найти необходимый трос и заказать. Приехал заводской ДААЗ, с пометками что для 2123 и при сравнении с тосом 2121 оказался длиннее на 5 см, и рубашки примерно на 2 см.

Еще неделю назад залит моторное масло в рубашку троса, и повесил так чтобы оно растеклось по всей длине. На третий день со второго конца рубашек закапало, значит все смазано как надо. Теперь трос не будет примерзать если вовнутрь попадет вода, да и гнить тоже. Так же подрезал пружинки на тросах, прием давний работал на девятке и на шестерке, почему бы не сделать и на ниве.

По замене все стандартно, вывешиваем мост, скидываем колеса, скидываем барабаны, а вот тут косяк. Старый хозяин оставил подарок, там где должно быть отверстие с резьбой для снятия барабана, торчит обломок болта, а одним болтом стянуть не получалось, пока не погрел газовой горелкой. При дальнейшем осмотре барабана нахожу второй косяк.

Приветствую читателей бортжурнала моего шевика)Решил я как то подтянуть трос ручника, а то он не удерживал машину на пригорке при полностью поднятом рычаге. С подтяжкой проблем не было, но когда на следующий день я попытался им воспользоваться, при поднятии рычага раздался звук «бдынннь» и рычаг стал просто болтаться. Я думал что тросик порвался — на самом деле нет, просто на нём лопнуло крепление с правой стороны и трос сместился вместе с оболочкой из держателя:

Трос отслужил 120 тысяч километров за 2 года 8 месяцев, что впринципе неплохо) Последние 2 недели ездил без ручника — непривычно как то, поэтому сегодня заменил старый уставший трос.Поскольку в би-би троса на шниву не было в наличии на тот момент — купил его у официалов за 400 рублей, в магазине он вышел бы рублей на 70 дешевле.Отдельное спасибо Ivanokk у, который поддерживал беседу в гараже и подливал свежий квас в кружку)

Сначала снимаем пружину и откручиваем контрогайку и гайку, которые натягивают трос. Снимаем шайбу и направляющую пластину. Если натяжная гайка не откручивается, а крутится вместе с передним тросом — WD 40 в помощь и удерживаем плоскогубцами передний трос.

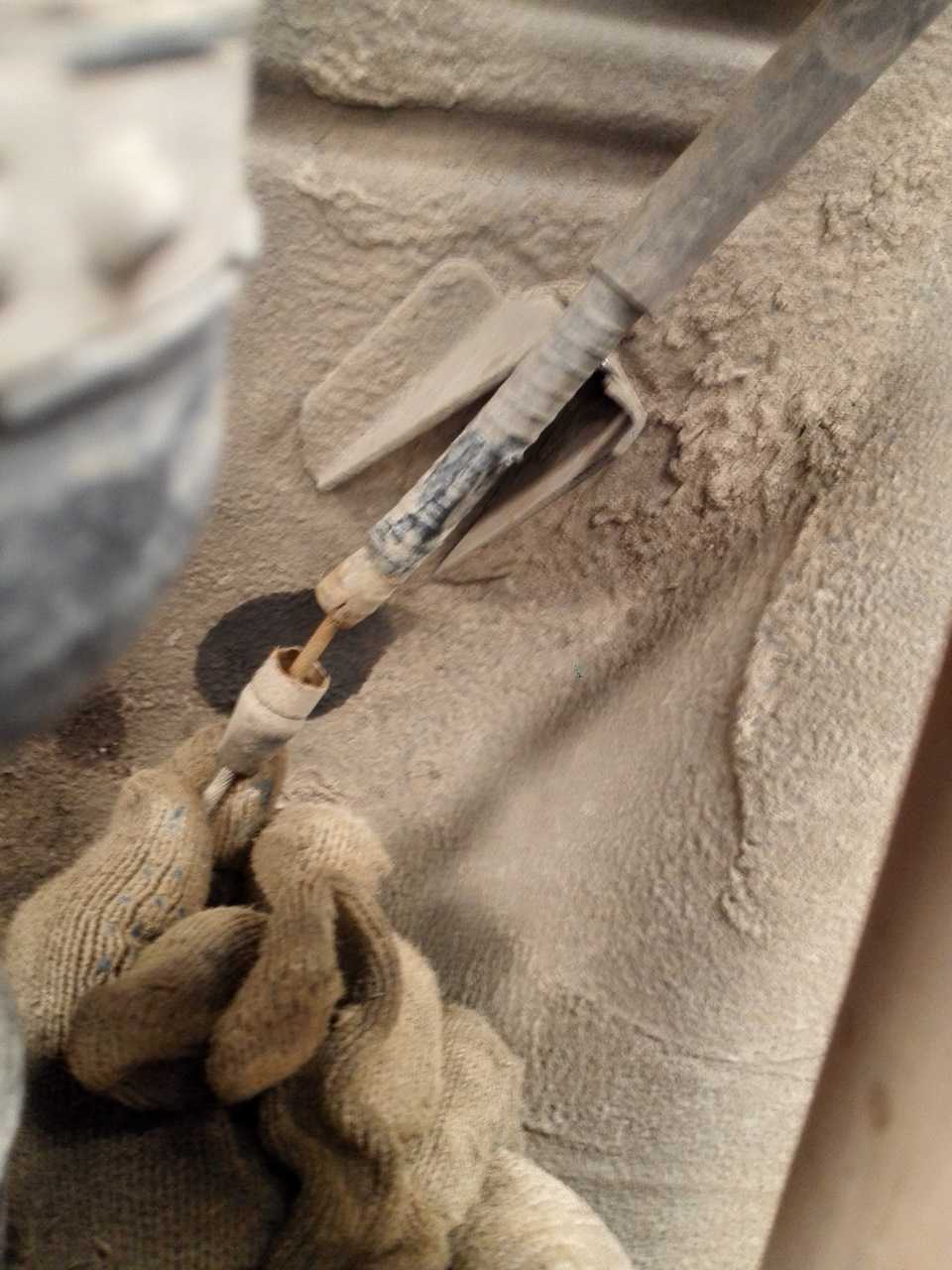

Далее показано на примере правого колеса, с левой стороны всё аналогично:Выдёргиваем трос из держателя, обращая внимание как стоит металлическое кольцо — ближе к колесу:

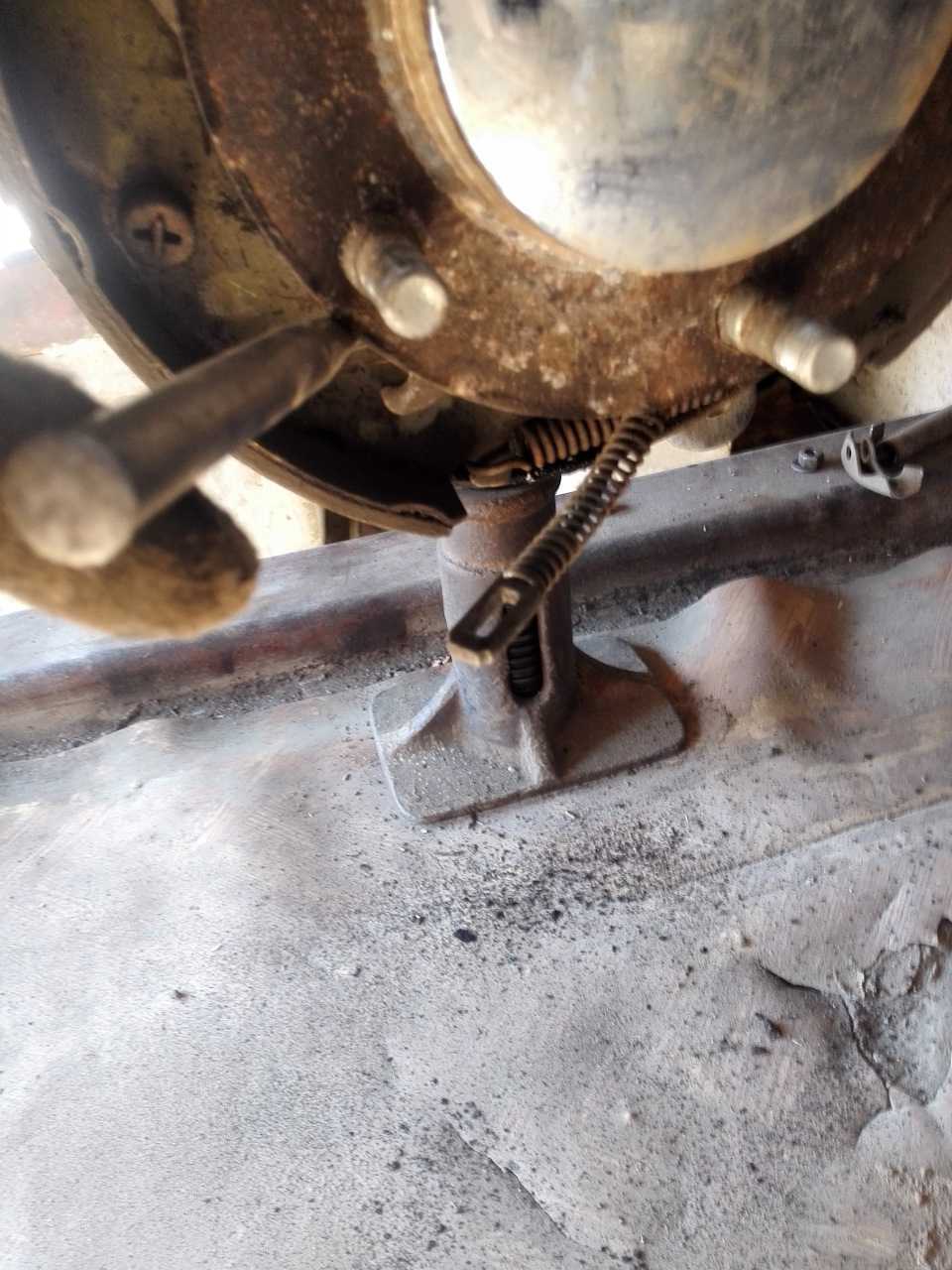

Снимать тормозной механизм не нужно, просто оттягиваем воротком тягу, на которую надета петля троса, и снимаем её:

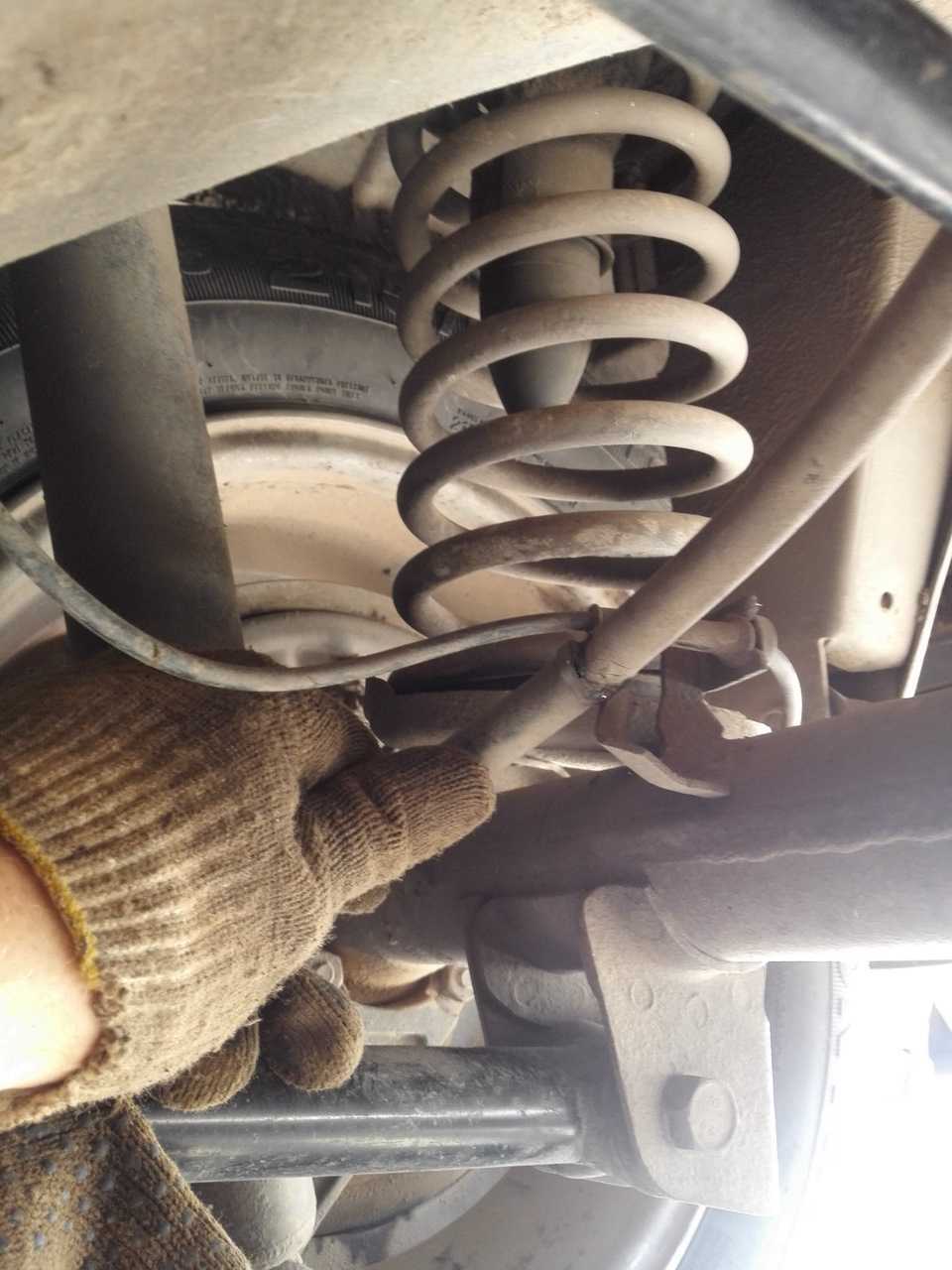

Брызгаем WD 40 снаружи и изнутри на болтики, крепящие трос ручника к заднему колесу и выкручиваем их ключом на 8:

Закручивать болтики на место не очень удобно — они мелкие, а рядом мешает амортизатор)Для облегчения будущего снятия барабана снова смазал литолом посадочную плоскость ступицы и нижние части шпилек (резьбу шпилек надеюсь смазывать никто не будет)))) Можно использовать графитовую смазку, но у меня её не было:

Аналогично проделываем с левой стороной. Вставляем трос в держатели (сзади от руки можно запихнуть, спереди постучал через выколотку):

Соединяем трос с передним — немного туговато натягивать, но получилось без помощи дополнительного инструмента накрутить гайку с шайбой на пару витков. Ну и регулируем натяжение троса — у меня на новом тросе почему то получилось больше половины резьбы, но на 4-5 щелчках ручник держит отлично:

Контрим, ставим пружину, радуемся работающему ручнику))

Стояночная тормозная система с механическим приводом действует на тормозные механизмы задних колес.

Стояночный тормоз имеет механический привод от рычага 1 (рис. 1).

Через паз направляющей 7 проходит средняя часть заднего троса, натяжение которого регулируют гайкой, навинченной на резьбовой наконечник переднего троса.

Между направляющей 7 и регулировочной гайкой установлена распорная втулка 8.

Рис. 1. Детали привода стояночного тормоза

На задних концах троса имеются наконечники, каждый из которых соединен с крючком рычага 11 ручного привода колодок.

Этот рычаг пальцем шарнирно прикреплен к тормозной колодке и верхней частью упирается в паз распорной планки 10.

В противоположный паз планки установлено ребро тормозной колодки.

Как Подтянуть Ручник На Киа Спектра ~ SIS26.RU

Натяжка и подмена троса ручника KIA Spectra

Стояночный тормоз на автомобиле KIA Spectra является компонентом общей тормозной системы. Невзирая на это, ручник делает отдельную, возложенную лишь на него функцию — удержание тс в недвижном состоянии на время стоянки либо недолговременной остановки. Система ручного тормоза имеет достаточно надёжную и долговременную конструкцию, что позволяет ей долгое время бесперебойно работать. Но что касается регулировочных процедур, то необходимость в их проведении появляется часто, в связи с тем, что тросы привода ручника равномерно подвергаются растяжению. Потому, как обладатель машины увидит, что тормозные колодки больше не способны перекрыть колёса с подабающим усилием, животрепещущим становится вопрос о том, как подтянуть либо поменять ручник на Киа Диапазона, чтоб не допустить её самопроизвольного движения в самый неподходящий момент.

Функцию регулировки ручника нужно проводить часто, потому что тросы привода ручника равномерно растягиваются

Некие водители предпочитают игнорировать делему с плохо работающим ручником. В итоге возникает привыкание к эксплуатации автомобиля с «неполноценными» тормозами. И что ужаснее всего, такое халатное отношение к своей машине может сыграть злую шуточку с её обладателем. Последствия вождения с неэффективно функционирующим стояночным тормозом могут быть самыми плачевными, прямо до серьёзного дорожно-транспортного происшествия. Зная это, примите надлежащие меры, а о том, как подтянуть ручник на Киа Спектра, не прибегая к квалифицированной помощи, вы узнаете ниже в статье.

Как своими руками отрегулировать ручной тормоз

Регулировка стояночного тормоза или как подтянуть ручник на KIA — Spectra

В данном видео показывается как регулируется стояночные тормоз (подтягивается / натягивается ручник).

Kia spectra как отрегулировать ручной тормоз, натягиваем тросик ручного тормоза не снимая панель и не снимая.

Особенностью стояночной тормозной системы KIA Spectra является то, что регулировка ручника осуществляется в салоне, без поднятия машины и демонтажа колёс. При этом регулировочные работы могут проводиться тремя способами, но мы расскажем, как натянуть ручник на Киа Спектра с применением наиболее удобного и рационального метода. Для этого вам понадобится гаечный ключ на «10» и отвёртка с плоским лезвием.

Для начала удостоверьтесь, действительно ли ручной тормоз вашей машины не работает должным образом из-за чрезмерно растянувшегося троса — просто установите рычаг в рабочее положение (потяните на себя до упора). Если вы услышали семь и более щелчков, значит, здесь точно нужна регулировка ручника Киа Спектра, выполнять которую следует в соответствии с приведённой ниже инструкцией:

Регулировка ручника KIA Spectra производится в салоне, без поднятия машины и демонтажа колёс

  1. Демонтируйте облицовку тоннеля пола, открутив семь винтов: четыре винта фиксируют переднюю часть кожуха (по два слева и справа под декоративными заглушками), ещё два находится в нише для мелких вещей под ковриком и последний — в подстаканнике.
  2. После этого необходимо снять декоративные кожухи с ручки переключения передач и рычага ручника, а также открутить саму ручку КПП.
  3. Теперь можете снять облицовку тоннеля, после чего вам откроется доступ к регулировочной гайке.
  4. Далее, следует при опущенном рычаге путём вращения гайки натянуть трос привода ручника. Нужно подтягивать ручной тормоз и регулярно проверять ход рычага, чтобы добиться оптимального количества щелчков храпового механизма (от 5 до 7).

После такой регулировки стояночный тормоз должен исправно функционировать. Если ожидаемый результат получить не удалось, в таком случае следует прокачать тормозную систему. В случае же, когда и эта мера не помогла, трос ручника подлежит замене, поскольку он слишком сильно растянут и не может более натягиваться.

Система стояночного тормоза KIA Spectra устроена таким образом, что блокировка колодок задних колёс осуществляется при помощи двух тросов. То есть для управления правым и левым тормозным механизмом предусмотрен свой трос. Если их подтяжка ни к чему не привела и ручник не справляется со своей задачей, следует делать вывод, что тросы более непригодны к эксплуатации и должны быть демонтированы. На их место следует установить заранее купленные новые аналоги. Процесс замены троса ручника Киа Спектра требует наличия торцового ключа на «12», пассатижей и выглядит следующим образом:

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Моя база
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
