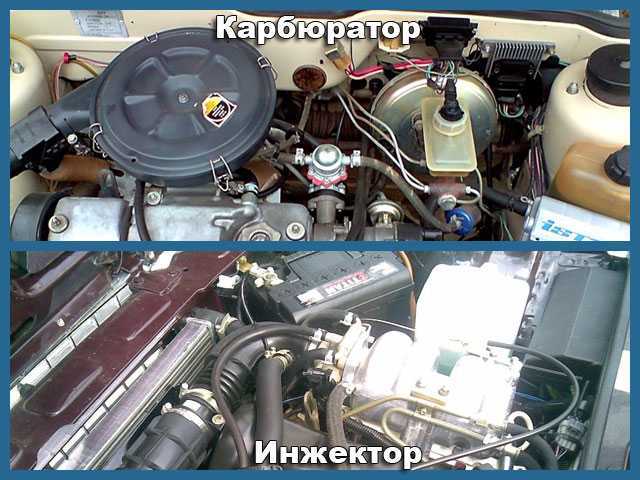

Чем отличается инжекторный двигатель от карбюраторного

Как выбрать соленоидный клапан

Универсальный совет при выборе запорной арматуры — внимательно изучать описания и спецификации, которые дает производитель. По ним можно определить, допускается ли использование той или иной модели клапана в различных системах, в которых могут быть разные показатели температуры, давления, скорости тока и химического состава жидкости.

Также следует обращать внимание на размер входного и выходного отверстия, которое должно совпадать с параметрами трубопровода. В противном случае будут нарушены гидравлические параметры системы, поскольку жидкость на участке установки клапана может замедляться, что скажется на температуре и давлении воды

Принцип работы инжектора

Бак является емкостью для бензина, где он хранится и подается в систему. Электробензонасос располагается в баке, то есть забор топлива производится непосредственно им, причем этот элемент обеспечивает подачу топлива под давлением.

Далее в систему установлен топливный фильтр, обеспечивающий очистку бензина от сторонних примесей.  Поскольку бензин находится под давлением, то передвигается он по топливопроводу высокого давления.

Для предотвращения превышения давления, в систему входит регулятор давления. От фильтра, через него по топливопроводам бензин движется в топливную рампу, соединенной со всеми форсунками. Сами же форсунки устанавливаются во впускном коллекторе, недалеко от клапанных узлов цилиндров.

Раньше форсунки были полностью механическими, и срабатывали они от давления топлива. При достижении определенного значения давления топливо, преодолевая усилие пружины форсунки, открывало клапан подачи и впрыскивалось через распылитель.

Современная форсунка – электромагнитная. В ее основе лежит обычный соленоид, то есть проволочная обмотка и якорь. При подаче электрического импульса, который поступает от ЭБУ, в обмотке образуется магнитное поле, воздействующее на сердечник, заставляя его переместиться, преодолев усилие пружины, и открыть канал подачи. А поскольку бензин подается в форсунку под давлением, то через открывшийся канал и распылитель бензин поступает в коллектор.

С другой стороны через воздушный фильтр в систему засасывается воздух. В патрубке, по котором движется воздух, установлен дроссельный узел с заслонкой. Именно на эту заслонку и воздействует водитель, нажимая на педаль акселератора. При этом он просто регулирует количество воздуха, подаваемого в цилиндры, а вот на дозировку топлива водитель вообще никакого воздействия не имеет.

Электронная составляющая

Основным элементом электронной части инжекторной системы подачи топлива является электронный блок, состоящий из контролера и блока памяти. В конструкцию также входит большое количество датчиков, на основе показаний которых ЭБУ выполняет управление системой.

Для своей работы ЭБУ использует показания датчиков:

  1. Лямбда-зонд . Это датчик, который определяет остатки несгоревшего воздуха в выхлопных газах. На основе показаний лямбда-зонда ЭБУ оценивает как соблюдается смесеобразование в необходимых пропорциях. Устанавливается в выпускной системе авто.
  2. Датчик массового расхода воздуха (аббр. ДМРВ). Этим датчиком определяется количество проходящего через дроссельный узел воздуха при всасывании его цилиндрами. Расположен в корпусе воздушного фильтрующего элемента;
  3. Датчик положения дроссельной заслонки (аббр. ДПДЗ). Этот датчик подает сигнал о положении педали акселератора. Установлен в дроссельном узле;
  4. Датчик температуры силовой установки. На основе показаний этого элемента регулируется состав смеси в зависимости от температуры мотора. Располагается возле термостата;
  5. Датчик положения коленчатого вала (аббр. ДПКВ). На основе показаний этого датчика определяется цилиндр, в который необходимо подать порцию топлива, время подачи бензина, и искрообразование. Установлен возле шкива коленчатого вала;
  6. Датчик детонации. Необходим для выявления образования детонационного сгорания и принятия мер для его устранения. Расположен на блоке цилиндров;
  7. Датчик скорости. Нужен для создания импульсов, по которым высчитывается скорость движения авто. На основе его показаний делается корректировка топливной смеси. Установлен на коробке передач;
  8. Датчик фаз. Он предназначен для определения углового положения распредвала. На некоторых автомобилях может отсутствовать. При наличии этого датчика в двигателе выполняется фазированный впрыск, то есть, импульс на открытие поступает только для конкретной форсунки. Если этого датчика нет, то форсунки работают в парном режиме, когда сигнал на открытие подается сразу на две форсунки. Установлен в головке блока.

Ремонт карбюратора ВАЗ 2107

Ремонт карбюратора считается довольно сложной процедурой. Любая операция требует внимательности и аккуратности. Более того, во избежание попадания в карбюратор загрязнений все работы должны проводить практически в стерильных условиях.

Для самостоятельного ремонта потребуется ремкомплект — подготовленный на заводе набор материалов и деталей, необходимых для проведения работ. Стандартный ремкомплект бывает двух видов:

  1. Полный. Включает в себя абсолютно все возможные элементы, которые могут потребоваться для замены вышедших из строя деталей. Его обычно приобретают при капитальном ремонте или других серьёзных неисправностях.
  2. Неполный. Позволяет провести только какую-либо одну ремонтную операцию (например, замену жиклёров).

При ремонте карбюратора ВАЗ 2107 потребуется стандартный набор инструментов и очиститель для карбюраторов, который можно приобрести в любом автомагазине.

Карбюраторы быстро загрязняются. За сравнительно короткое время жиклёры, каналы и другие мелкие элементы могут забиться пылью и примесями в топливе. Подвижные части устройства при агрессивной езде быстро изнашиваются. Это прежде всего касается уплотнительных прокладок.

Обычно процесс ремонта карбюратора состоит из разборки, промывки всех деталей, замены износившихся и повреждённых элементов и сборки.

Рекомендации перед ремонтом

Перед началом ремонтных работ следует обратить внимание на следующие моменты

  1. Работы следует проводить на холодном двигателе, чтобы исключить возможность ожога.
  2. Нужно убедиться, что в системе осталось мало топлива. В противном случае большую часть бензина нужно слить.
  3. Ремонт необходимо проводить на улице в сухую погоду или в хорошо проветриваемом помещении (пары бензина могут вызвать тошноту и головокружение).
  4. Следует заранее подготовить чистое место для разборки карбюратора и ёмкости для его промывки.

В зависимости от симптомов неисправности следует обратить внимание на отдельные детали и узлы карбюратора:

  1. Если двигатель неустойчиво работает на холостых оборотах или глохнет, то, вероятнее всего, износилась иголка клапана экономайзера.
  2. Если при разборке в полости обнаружилась вода, то карбюратор потерял герметичность. Рекомендуется проверить все шланги и соединения.
  3. Появление пламени под капотом свидетельствует об утечке топлива. Потребуется тщательный осмотр всех элементов карбюратора и поиск зазоров или отверстий.
  4. Если при самостоятельной регулировке винтов качества и количества двигатель никак не реагирует на повороты винтов, следует их снять и проверить, не сорвана ли резьба.
  5. Если карбюратор начал «стрелять», необходимо проверить все провода и клеммы на предмет короткого замыкания.

Демонтаж карбюратора

Любой ремонт начинается со снятия карбюраторного механизма с автомобиля. Демонтаж устройства выполняется строго по схеме:

  1. Отсоединить питание от АКБ.
  2. Снять кожух воздушного фильтра (он препятствует доступу к карбюратору).
  3. Отсоединить от карбюратора все топливные и воздушные шланги подачи.
  4. Открутить болты крепления карбюратора к кузову. Если болты не выкручиваются, можно нанести на них водоотталкивающее средство WD-40.
  5. Разместить снятый карбюратор на ровной поверхности и очистить его от грязи и подтёков бензина.

Видео: как быстро демонтировать карбюратор с машины

Порядок ремонта карбюратора ВАЗ 2107

Чтобы отремонтировать тот или иной узел карбюратора, потребуется разобрать всё устройство, тщательно промыть все детали, высушить, осмотреть их и принять решение о замене или регулировке. Сначала следует расположить снятый карбюратор на чистой ровной поверхности. Далее нужно выполнять действия в следующем порядке.

  1. Снять пружинку возврата.
  2. Крестообразной отвёрткой вывернуть винт крепления трёхплечего рычага.

На этом разборка карбюратора считается завершённой. Металлические детали промываются от нагара и грязи ацетоном или специальной жидкостью для очистки карбюраторов и сушатся струёй сжатого воздуха. Прокладки и другие резиновые элементы меняются на новые.

Все составные части потребуется проверить на целостность — не должно быть видимых следов износа или механических повреждений. Установка новых деталей производится в обратном разборке порядке. В любом случае замене подлежат:

  • диафрагмы насоса-ускорителя;
  • пружины возврата;
  • топливный клапанный механизм;
  • все резиновые уплотнители;
  • большинство паронитовых прокладок.

Проверка клапана

Проверять клапан карбюратора следует на следующих режимах:

  • На холостом ходу. После запуска доводят обороты до 2100 и вслушиваются в работу карбюратора. Должен быть слышен резкий характерный звук, означающий закрытие затвора. Далее плавно снижают обороты до значения в 1900, должен быть слышен щелчок открывания.
  • Торможение двигателем. Нужно сбросить газ, не выключая передачу. Исправный клапан в этом случае не сработает, даже если обороты снизились до 1900. Если слышен щелчок – устройство неисправно.
  • После остановки двигателя. Если при выключенном зажигании в цилиндрах продолжаются самопроизвольные вспышки детонирующей рабочей смеси, двигатель дергается и вибрирует – значит, клапан не перекрывает подачу горючего в камеры и далее в цилиндры.
  • Если при работающем моторе вытащить из разъема провод питания электроклапана- двигатель должен заглохнуть. Если он продолжает работать- значит, клапан неисправен.

Кроме способов проверки электромагнитного клапана «на ходу», можно вывинтить клапан из корпуса карбюратора и попробовать подать на него напряжение с аккумулятора. Один провод от батареи присоединяют к контактной колодке, другой- к корпусу прибора. При подключении напряжения клапан должен щелкнуть и втянуть иглу внутрь себя. После размыкания цепи слышен еще один щелчок, и возвратная пружина втянет иглу. Заодно можно проверить, не загрязнены ли детали устройства смолистыми отложениями. Их нужно отмочить в бензине и удалить мягкой ветошью.

Нужно проверить также, подается ли на контакты управляющее напряжение. Его нормальное значение — 10,5-14,4 в. Если на блоке управление напряжение есть, а на контакте –нет, значит, неисправен провод. Его надо отремонтировать или заменить.

Если на разъеме блока управления напряжения нет, то, скорее всего, неисправен сам блок. Его проверяют, подключив клапан к батарее еще одним временным проводом. К выводу блока управления, управляющему клапаном, подключают вольтметр или контрольную лампочку. Далее следует запустить двигатель. По достижении оборотов в 900 об/мин лампочка должна вспыхнуть, при 2100 об/мин- погаснуть. Если снизить обороны до 1900 об/мин-опять вспыхнуть. Такое поведение лампочки означает исправность блока управления. Если же лампочка вообще не загорается и не гаснет, а также включается и выключается при других оборотах- блок управления подлежит углубленной проверке и, возможно, замене.

Как выбрать

Перед приобретением определённого варианта вентиля, рекомендуется ознакомиться с техническими характеристиками. Некоторые конструкции способны работать с максимальной отдачей только в одном направлении. Если не учитывать данный аспект, то через короткий промежуток времени устройство может выйти из строя, что предполагает дополнительные материальные расходы на ремонт или приобретение новой модели.

Второй аспект, который необходимо учитывать при выборе — это среда, в которой планируется использовать соленоидный вентиль. В технических характеристиках должны быть указаны два диаметра: внутренний и наружный.

Внимание, некоторые заграничные производители указывают информацию в дюймах. Большинство современных моделей способны выдержать давление до 10Б

Анализируя отечественный рынок, наибольшим спросом пользуется устройство Danfoss

Производителем представлена целая линейка вентилей:

Анализируя отечественный рынок, наибольшим спросом пользуется устройство Danfoss. Производителем представлена целая линейка вентилей:

  1. Если нужна модель, обладающая гибкостью и повышенной надежностью, то EVR – лучший выбор. Линейка предполагает прямое воздействие и подойдет для морозильных или холодильных камер.
  2. EVRA актуальна для эксплуатации в трубопроводах с горячим газом.
  3. STF для климатических установок, способных поддерживать оптимальную температуру в любое время года.

Широкую популярность Danfoss приобрел благодаря высокому качеству товара.

Настройка холостого хода ВАЗ 2107

Внимательно осмотрите карбюратор, на нем имеется несколько винтов – качества топливовоздушной смеси и количества. Именно с их помощью сейчас и попробуем отрегулировать карбюратор. Конечно, такой прибор, как газоанализатор, есть не у каждого водителя. Впрочем, не каждый и заботится об уровне СО в выхлопе. Для удобства желательно иметь цифровой или стрелочный тахометр. Как его правильно подключить, вы можете найти в соответствующей статье на нашем сайте.

Итак, запускаете мотор и вращаете винт качества. Прислушайтесь к работе двигателя, нужно остановиться в тот момент, когда число оборотов коленвала окажется максимальным. После этого начинаете вращать винт количества и добиваетесь частоты 1100. И последний шаг – винтом качества устанавливаете частоту 800-900

Обратите внимание на то, что при необходимости регулировку холостого хода нужно повторить

Вместо свечи вкрутите индикатор качества смеси и добейтесь оптимального цвета – фиолетово-синего или синего. Регулировка качества смеси при помощи этого прибора упрощается. Правда, потребуется еще несколько раз покрутить винт качества и количества.

Признаки поломки

Определить неисправность можно по внешним признакам:

  1. Код ошибки на дисплее стиралки.
  2. Вода набирается в бак без остановки.
  3. При запуске машины не слышно звука забора воды.
  4. Бак переполняется водой.

Детальнее о том, как проверить и заменить впускной клапан стиральной машины, читайте ниже.

Как самостоятельно найти неисправность

Перед тем, как проверить электроклапан, осмотрите фильтр-сеточку. Находится он между заборным шлангом и входным клапаном и служит для задержки частичек мусора, поступающих из водопровода.

Поскольку со временем фильтр мог забиться, опишем принцип его очистки:

  • Отключите СМ от питания.
  • Перекройте впускной вентиль.
  • Открутите заливной шланг и слейте из него остатки воды в раковину или другую емкость.
  • За шлангом вы обнаружите сеточку. Вытащите ее с помощью пассатижей,и очистите под проточной водой.

Рассмотрим, как открыть и проверить входной клапан в стиральной машине.

  • Уберите крышку вверху стиралки. Для этого сзади выкрутите винты, которые удерживают верхнюю крышку.
  • Осмотрите клапан на момент повреждений. Если внешне ничего не видно, снимите прибор.
  • Отсоедините шланги, ведущие к клапану. Сначала нужно разжать металлические хомуты, поэтому используйте плоскогубцы.
  • Теперь отключите проводку.
  • Открутите болты, крепящие деталь к корпусу СМА.
  • Вытащите клапан.

Осмотрите шланги и сам прибор на момент засора. Как проверить заливной клапан? Проверяйте над емкостью или раковиной, чтобы не намочить на пол.

Следующий вариант проверки нужно проводить достаточно осторожно. Вы должны подать на катушки прибора напряжение в 220 Вольт. При этом секция должна открыться и заполнить емкость водой

При этом секция должна открыться и заполнить емкость водой

Опасность данного метода в том, что при контакте электричества и воды может возникнуть короткое замыкание

Поэтому работать нужно очень осторожно. При этом секция должна открыться и заполнить емкость водой. Опасность данного метода в том, что при контакте электричества и воды может возникнуть короткое замыкание

Опасность данного метода в том, что при контакте электричества и воды может возникнуть короткое замыкание

При этом секция должна открыться и заполнить емкость водой. Опасность данного метода в том, что при контакте электричества и воды может возникнуть короткое замыкание

Поэтому работать нужно очень осторожно

Точно убедиться, необходим ли ремонт клапану стиральной машины, можно при помощи мультиметра. Настройте тестер в режим измерения сопротивления. Поочередно прикладывайте щупы к каждой обмотке, замеряя ее сопротивление. Исправная деталь должна показать результат в 3 кОМ.

ЭПХХ карбюраторов Озон 2105, 2107

Карбюраторы Озон 2105-1107010 (ВАЗ 2101, 21011, 2105 с двигателями 1,3 л), Озон 2107-1107010 (ВАЗ 2107, 2104 с двигателями 1,45 и 1,6) оснащаются системой экономайзера принудительного холостого хода (ЭПХХ). Она позволяет блокировать подачу топливной смеси через систему холостого хода карбюратора на принудительном холостом ходу (ПХХ). Рассмотрим особенности ее устройства и принцип действия.

Назначение ЭПХХ карбюраторов Озон

Система экономайзера принудительного холостого хода карбюраторов 2105, 2107 Озон предназначена для принудительного прекращения подачи топлива в двигатель через систему холостого хода карбюратора на режиме принудительного холостого хода (при торможении двигателем с включенной передачей и отпущенной педалью «газа»). Это необходимо для достижения топливной экономичности и улучшения процессов сгорания смеси в цилиндрах, а так же для предотвращения работы двигателя после выключения зажигания («дизелинг», калильное зажигание).

Расположение на автомобиле

Экономайзер с иглой установлен вместо винта регулировки «количества» топливной смеси карбюратора. Помимо него тут же на карбюраторе, на специальном кронштейне, на блоке дроссельных заслонок установлен микропереключатель ЭПХХ. На левом брызговике двигателя расположен блок управления системы ЭПХХ, на правом электропневмоклапан от которого идут трубки подведения разрежения к штуцеру на впускном коллекторе и штуцеру на экономайзере в карбюраторе.

Устройство ЭПХХ Озон

Система ЭПХХ карбюратора 2105, 2107 Озон состоит из нескольких элементов.

Экономайзер

Состоит из корпуса, запорной иглы, перекрывающей выход топлива из системы холостого хода, соединенной с иглой диафрагмы, регулировочного винта «количества» топливной смеси.

Микровыключатель

Подает сигнал блоку управления, о том закрыта либо открыта дроссельная заслонка первой камеры карбюратора. Включается либо выключается перемещением рычага на оси дроссельной заслонки первой камеры. В рычаге есть паз, обеспечивающий некоторый свободный ход, в пределах которого перемещение педали не вызывает открытия дроссельной заслонки. Поэтому, водитель, нажимая на педаль «газа» вначале замыкает контакты микропереключателя (посылая сигнал на блок управления о начале открытия дроссельной заслонки), а потом перемещает дроссельную заслонку. Подробнее: «Микровыключатель ЭПХХ карбюратора Озон».

Электропневмоклапан

Через него проходит разрежение от впускного коллектора двигателя в корпус экономайзера. После включения зажигания электропневмоклапан запитывается и открывает доступ разрежения из впускного коллектора в корпус экономайзера. На ПХХ блок управления обесточивает его и таким образом закрывает подачу разрежения в экономайзер, игла которого запирает выходное отверстие СХХ. Центральный штуцер пневмоклапана – вывод к впускному коллектору, боковой к экономайзеру карбюратора.

Блок управления

Получает сигнал с катушки зажигания о частоте вращения коленчатого вала и с микропереключателя о положении дроссельной заслонки первой камеры карбюратора (закрыта — открыта). Исходя из полученных данных, обесточивает или запитывает электропневмоклапан, через который подается разрежение в корпус экономайзера.

Детали ЭПХХ карбюраторов Озон 2105-2107

Экономайзер системы ЭПХХ имеет запорную иглу, соединенную с диафрагмой. После пуска двигателя под диафрагму постоянно подается разрежение из впускного коллектора через электропневмоклапан, удерживающее иглу в открытом состоянии – система холостого хода работает. Вращением регулировочного винта «количества» топливной смеси можно регулировать ход иглы тем самым обеспечивая большую или меньшую топливоподачу на холостом ходу.

Неисправности прибора и их проявления

От исправности ЭПХХ зависит стабильность работы двигателя, и выход из строя данного прибора приводит к таким неприятным последствиям:

  1. Нестабильная работа двигателя на холостом ходу: самопроизвольное увеличение или уменьшение частоты оборотов. В отдельных случаях силовой агрегат просто глохнет.
  2. Резкое увеличение расхода бензина в движении особенно в городском режиме.
  3. Неисправный экономайзер блок, которого установлен на карбюраторе, не позволяет правильно отрегулировать холостой ход.
  4. Эконометр не обеспечивает правильных показаний.

Штатная схема управления работой двигателя в этом режиме не допускает малейшего нарушения герметичности системы или ее засорения. Основными причинами отказа данного блока является трещины в мембране или засорение каналов твердыми отложениями, возникающими в результате использования некачественного топлива.

Неисправности электрооборудования автомобиля лада 2107, проверка приборов ваз 2104, ваз 2105, ваз 2107. Диагностика электрооборудования лада 2105. Инструкции по ремонту электрооборудования: системы зажигания, стартера лада 2104. Эксплуатация генератора, аккумулятора, очистителя. Схема лада 2107.

Проверка работоспособности блока управления 25.3761

Схема системы управления пневмоклапаном карбюратора: 1 — микровыключатель в карбюраторе; 2 — пневмоклапан; 3 — монтажный блок; 4 — реле зажигания; 5 — выключатель зажигания; 6 — блок управления пневмоклапаном; 7 — катушка зажигания; А — к выводу «30» генератора; Б — порядок условной нумерации штекеров в блоке управления

Исправный блок управления 25.3761 должен отключать пневмоклапан 2 при частоте вращения коленчатого вала двигателя ваз 2107 более 1600 мин-1 и снова включать, когда обороты упадут до 1200 мин-1. Перед проверкой работоспособности блока необходимо убедиться в правильности подключения жгута проводов автомобиля ваз 2104, ваз 2105, ваз 2107 к блоку управления (см. вид «Б» на разъем блока управления ваз 2105).

Работоспособность блока управления проверяется с помощью тахометра и вольтметра (с пределами измерения 0–15 В) в следующем порядке:

— отсоедините провода от микровыключателя, установленного на карбюраторе лада классика;

Схема проверки блока управления пневмоклапаном: 1 — блок управления; 2 — переходной разъем с вольтметром; А — жгут проводов автомобиля

— подключите к блоку управления 1 вольтметр с помощью специального переходного разъема 2; — запустите двигатель и, постепенно увеличивая частоту вращения, следите за показаниями вольтметра: после запуска двигателя вольтметр должен показывать напряжение не менее 10 В, а в момент отключения пневмоклапана — скачкообразное снижение напряжения до величины не более 1,5 В; — после отключения пневмоклапана постепенно снижайте частоту вращения до включения пневмоклапана: вольтметр должен показать при этом скачкообразное увеличение напряжения не менее, чем до 10 В.

Допускается проверять блок без вольтметра по характерному стуку клапана при отключении и включении. Проверка блока управления электромагнитным клапаном Если двигатель имеет карбюратор 21053-1107010, то вместо блока управления 25.3761 пневмоклапаном устанавливается блок управления типа 501.3761 электромагнитным клапаном карбюратора. Блок управления 501.3761 должен отключать клапан при частоте вращения коленчатого вала выше 1900 мин-1, и включать при 1700 мин-1. Адреса выводных клемм блока управления указаны в таблице 8–9.

Работоспособность блока управления проверяется с помощью переходного разъема с вольтметром в следующем порядке:

— отсоедините провод от концевого выключателя карбюратора и соедините наконечник этого провода с массой; — подключите к блоку управления вольтметр с помощью переходного разъема; — запустите двигатель и, постепенно увеличивая частоту вращения, следите за показаниями вольтметра: после запуска двигателя вольтметр должен показывать напряжение не менее 10 В, а в момент отключения клапана — скачкообразное снижение напряжения до величины не более 0,5 В; — после отключения клапана постепенно снижайте частоту вращения до включения клапана: вольтметр должен показать при этом скачкообразное увеличение напряжения не менее, чем до 10 В; — установите частоту вращения коленчатого вала ваз 2105 в пределах 2200–2300 мин-1, отсоедините от массы наконечник провода, идущего к концевому выключателю карбюратора, а затем снова соедините его с массой. При отсоединении провода от массы клапан должен включаться, а при соединении с массой — отключаться.

Допускается проверять блок без вольтметра по характерному стуку клапана при отключении и включении.
