Технологическая процедура прокачки сцепления в автомобиле ваз 2106

Процесс прокачки

Что же, теперь приступим непосредственно к процессу прокачки.

Единственное, что вам потребуется из инструментов — это гаечный ключ на 10:

  1. Сядьте на водительское место и два-три раза нажмите на акселератор сцепления. Учтите, что жать необходимо резко и до самого упора, а когда нажмете, акселератор нужно полностью отпустить так, чтобы он вернулся в свое положение. Нажимать нужно таким образом, чтобы интервал составлял не более двух секунд.
  2. Когда педаль выжата на третий раз, ее необходимо зафиксировать ногой в этом положении. Ваш помощник в данный момент должен при помощи ключа откручивать клапан для того, чтобы выпустить воздух. Не забывайте следить за тем, чтобы один конец патрубка был погружен в емкость, где налита «тормозуха». В тот момент, когда будет откручен штуцер прокачки, «тормозуха» под усилием выжатого акселератора будет выходить из системы. В частности, жидкость будет вытекать в емкость через патрубок, соответственно, с ней будет выходить и воздух.
  3. Следует также отметить, что выход «тормозухи» будет происходить вместе с поднятием уровня жидкости в бутылке, поэтому не переживайте, это нормальный процесс. Если в бутылке будут появляться пузырьки, то это выходит воздух. В том случае, когда воздух полностью выйдет из системы, ваш помощник должен подать вам об этом сигнал. Вы отпускаете педаль, а вашему помощнику нужно будет закрутить обратно клапан. Процедура повторяется несколько раз.
  4. Такой процесс необходимо повторять до того момента, пока из патрубка в емкость не прекратит попадать воздух. В среднем на это требуется два-три раза повторить процесс. Когда все сделано, не забудьте также проверить бачок с «тормозухой». Если жидкости в нем не хватает, то ее можно добавить до нужного уровня. Как правило, бачок должен быть наполнен хотя бы на 70%.
  5. В том случае, если рядом с вами не оказалось напарника, не стоит переживать, поскольку данную процедуру вполне можно выполнить и своими силами. Единственное, что вам потребуется — это зафиксировать акселератор при помощи какого-нибудь упора. Можно использовать обычный кирпич, если рядом таковой имеется или используйте какую-нибудь ветку или металлический прут. Главное, чтобы он был необходимой длины.

Запрос вернул пустой результат.

Итак, когда все окончено, необходимо закрутить до конца клапан и демонтировать патрубок. Оденьте на клапан защитный колпак.

Извините, в настоящее время нет доступных опросов.

Нюансы

Расскажем о нескольких нюансах:

  1. Во время осуществления данной процедуры необходимо быть осторожным, поскольку «тормозуха» сама по себе является ядовитым веществом. Когда все шаги выполнены, тщательно вымойте руки. Учтите, что расходный материал, который вы использовали, можно будет использовать еще раз. Не лишним будет в этом случае произвести ее фильтрацию.
  2. В том случае, если вы не получили никакого результата или же из системы не вышел воздух, возможно, необходимо отрегулировать свободный ход акселератора. Зачастую проблемы в прокачке связанны именно с этим.
  3. Если же проблему удалось прекратить только на какое-то время и вы не успели доехать до СТО или гаража, то, возможно, проблема заключается в герметичности системы. Не исключено, что места соединений патрубков пропускают воздух, что может быть связано с износом резиновых манжетов.

Проверяем качество прокачки сцепления

По поводу самой прокачки следует отметить, что сам процесс не должен быть длительным: на ВАЗ-2106 – 4-5 накачек с последующим сливом и 5-7 резких нажатий на педаль с неспешным отпусканием – на ВАЗ-2107.

Если процесс занимает больше действий – нужно искать место попадания воздуха в систему, устранять неисправность, а после уже снова прокачивать.

Проверить работоспособность привода после прокачки можно в движении.

Завести авто, небыстро двигаясь попереключать передачи. Если признаков нарушения работоспособности гидропривода нет, можно считать, что прокачка произведена правильно.

Прокачка сцепления выполняется при попадании воздуха в систему. Чаще всего это происходит из-за разгерметизации шлангов системы или слабой затяжки резьбовых коммуникаций. Эта поломка является одной из самых неприятных, которая может застать врасплох любого автомобилиста. Главная проблема заключается в том, что машина не сможет ехать дальше. Для ремонта транспорта придется вызывать эвакуатор или искать доброго попутчика, который отбуксирует к гаражу. В первом случае такая мелочь приведет к дополнительным финансовым затратам, а вовтором – может потребоваться масса времени, так как сегодня на дороге можно не часто встретить понимающего автомобилиста, у каждого свои проблемы и дела. В данной статье мы поговорим о том,как прокачать сцепление, что для этого необходимо и какие нюансы возникают в процессе реализации данного мероприятия.

Как прокачать сцепление автомобиля (общее руководство)

Подготовка к прокачке. Сама по себе процедура подкачки сцепления не так уж и сложна, как это может показаться на первый взгляд. В первую очередь здесь вам необходимо убедиться в том, что уровень тормозной жидкости не снизился. Он должен быть в норме и если его не хватает, то нужно будет добавить.

Далее переходим на рабочий цилиндр. А именно, здесь имеется защитный колпачок клапана, который нужно будет очистить от пыли и загрязнений.

Тем кто не знает, что такое рабочий цилиндр, вкратце объясню. Рабочий цилиндр является устройством, в которое входит шток от акселератора сцепления (педали в салоне). В зависимости от модели автомобиля, его расположение может быть различным. Но на большинстве моделях он располагается в перегородке подкапотного пространства под расширительным бачком тормозной жидкости. Обычно со стороны водителя, не далеко от тормозного цилиндра.

После того, как колпачок будет очищен от загрязнений и пыли, его нужно будет снять, после чего на шток клапана одеваем резиновый патрубок соответствующего диаметра.

После этого берем небольшую емкость и заливаем в нее немного тормозной жидкости. Только помните, использовать необходимо ту жидкость, что используется в автомобиле

Обращаем внимание и на то, что жидкости должно быть столько, чтобы свободный конец патрубка полностью мог погрузиться как минимум на два-три сантиметра

Процесс подкачки. Итак, теперь можно приступать и к непосредственной подкачке сцепления. Хотелось также отметить, что намного проще выполнить эту работу вместе с помощником.

1). Просим помощника сесть за руль и выжать сцепление раза 2-3, после чего он должен зафиксировать педаль в нижнем положении. Вы в это время откручиваете клапан, чтобы выпустить воздух. При это следим и за тем, чтобы один конец патрубка постоянно был погружен в емкость с тормозной жидкостью.

2). В момент откручивания штуцера прокачки, тормозная жидкость под усилием выжатого акселератора будет выходить из системы.

3). В частности, жидкость, через патрубок вытекает в емкость. Соответственно вместе с ней будет выходить и воздух. Пузырьки появляющиеся в бутылке, нам и будут говорить об этом.

4). После того, как из системы воздух полностью выйдет, подаете помощнику команду, чтобы он опустил педаль. А вы обратно закручиваете клапан.

5). Процедуру необходимо повторить несколько раз, то есть повторяем до тех пор, пока из патрубка в емкость не перестанет попадать воздух. Как правило хватает 2-3 подходов.

6). В данном случаи также необходимо следить и за уровнем тормозной жидкости в бачке. А при необходимости доливаем ее до отметки MAX.

7). В случаи, если помощника рядом не оказалось, то не стоит сильно огорчаться, так как выполнить эту работу можно и самостоятельно. Единственное, нужно будет при помощи какого-небудь упора зафиксировать педаль сцепления.

Видео

Как прокачать сцепление на Ваз 2110, 2111, 2112

1). Загоняем автомобиль на смотровую яму после чего открываем капот и находим бачок с тормозной жидкостью (см. фото). Откручиваем с бочка крышку и доливаем туда тормозную жидкость до отметки MAX.

2). После доливки закрываем крышку бачка, чтобы в нее не попадал воздух, или же просто накидываем ее сверху и после этого перебираемся под днище автомобиля.

3). Помощник в это время садиться за руль. Кстати, в процессе прокачки необходимо следить и за уровнем в тормозном бачке. А именно, он не должен опускаться ниже, чем на 15 мм. А лучше вообще по чаще подливать тормозную жидкость в бачок, а то мало ли что.

4). Далее попросите помощника, чтобы он плавно 5-10 раз нажал на педаль сцепления, а на последнее нажатие, чтобы он ее выжал и держал в полу, пока в это время вы будете проделывать одну операцию.

5). Вы в это время ( в зависимости от того, какое колесо прокачиваете) снимаете с прокаченного штуцера защитный колпачок. Вот к примеру на заднем колесе  прокачаной штуцер расположен там где показано стрелкой на правом фото, а на переднем колесе данная деталь и её защитный колпачок расположены там где указано на левом фото:

6). Данный колпачок снимаем и надеваем на прокачной штуцер шланг, а другим концом этот шланг опускаем в небольшую емкость, которую заранее наполняем немного новой тормозной жидкостью.  После проделывания всех операций, аккуратно ослабляем штуцер на 2-3 оборота и в емкость начнет сливаться отработанная жидкость, в которой будут пузырьки воздуха.  После того, как жидкость перестанет течь, штуцер заворачиваем, после чего помощнику подаем команду, чтобы убрал ногу с педали. Продолжаем проводит эту операцию до тех пор, пока жидкость не начнёт выходить без пузырьков воздуха.

(На фото ниже пример приведён на переднем колесе, на заднем всё делается идентично)

Симптомы и причины неисправности

Симптомов завоздушивания гидропривода сцепления не так уж и много – затрудненное переключение передач, хруст зубьев шестерен при переключении, особенно при включении задней передачи, послабление усилия для выжима педали сцепления.

Зачастую причиной завоздушивания является падение уровня рабочей жидкости ниже минимального значения, воздух в таком случае попадает через штуцер в главный цилиндр.

Возможно, что жидкость начала из системы подтекать из-за не плотности соединения трубопроводов, или их повреждения, течь может появиться из-под уплотнительных колец цилиндров из-за износа.

Может быть даже такой вариант, когда засорилось отверстие в крышке бачка. Это отверстие нужно для выравнивания давления в бачке.

Сейчасчитают Lada Largus FL 2021 в новом кузове или все новое еще не забытое старое

975

Chevrolet Niva: удачная покупка или головная боль, стоит ли покупать на вторичном рынке?

23.1k

И если оно засорилось внутри системы при работе возникает разрежение, из-за чего через уплотнительные кольца проникает воздух.

Ну и, естественно, после ремонтных работ, связанных со сцеплением и его приводом, система будет завоздушена.

Для восстановления работоспособности привода и удаления пузырьков воздуха, следует произвести прокачку системы.

Данная операция во многом сходна с прокачкой тормозной системы. Но перед началом выполнения работ следует выявить причину завоздушивания.

Поэтому перед началом работ следует тщательно осмотреть все элементы привода на наличие подтеков. Если таковые обнаружены, то их нужно вначале устранить.

Также читайте — почему проваливается педаль сцепления, причины и способы их устранения.

Прокачка гидропривода сцепления ВАЗ 2106

При возникновении вопроса, как прокачать сцепление ВАЗ 2106, следует подготовить необходимый слесарный инструмент и подсобный материал в виде емкости с тормозной жидкостью, вспомогательным шлангом и резервуар для наполнения сливаемой отработки.

В случае, если прокачка гидропривода сцепления ВАЗ 2106 проводится после замены «тормозухи», то предварительно требуется осуществить чистку сливного штуцера ГЦС (главного цилиндра сцепления) от грязе-пылевых отложений. Эта работа проводится с помощью специальной щетки с рабочей поверхностью, выполненной из стальной проволоки.

Чтобы получить твердые знания в том, как прокачать сцепление, необходимо следовать следующим алгоритмам действий:

Надеваем заранее припасенный резиновый шланг на штуцерный выход, обработанный и очищенный от грязе-пылевых отложений. Этот соединительный элемент должен с некоторым усилием натягиваться на штуцер. Другой выход шланга направляем в бак для приемки отработанной тормозной жидкости.
Для проведения операции по прокачке сцепления требуется помощь другого человека, который будет помогать проведению последующих действий, находясь в салоне транспортного средства.
Помощник должен 5-6 раз отжать педаль устройства, причем временной промежуток между качками должен быть 3-4 сек. Если после нажима педального устройства изделие не восстанавливает первоначальную позицию, то ее следует вернуть в стартовое положение.
Педаль сцепления после утапливания придерживается помощником в салоне в утопленной позиции. Одновременно автолюбитель, работающий на гидроприводе, должен несколько отвинтить с помощью гаечного ключа штуцер для слива рабочей жидкости. В это время начинает выходить «тормозуха» с воздушными пузырьками.
После окончания течи из резинового шланга следует сливной штуцер закрутить и дать команду напарнику в салоне освободить педаль для принятия ей свободного положения.
Повторяем предыдущий технологический цикл с откручиванием-закручиванием штуцерного элемента. Логичным продолжением этих действий должно стать постепенное «отвердевание» педали сцепления, т.е. она должна приобретать упругость.
Периодичность этих последовательных операций необходимо повторить от 3 до 5 раз или до момента окончания выпускания пузырей воздуха из резинового шланга, направленного в резервуар для слива отработанной тормозной жидкости

При этом важно контролировать объем тормозной жидкости в штатном бачке сцепления. Нельзя допускать уменьшения уровня «тормозухи» меньше 10 мм от нижнего среза емкости гидропривода!
После создания вакуума в гидроприводе сцепления требуется до отказа закрутить штуцерное устройство и демонтировать шланг из резинотехнической основы. Другой край шланга необходимо содержать в баке с «тормозухой», т.к

в нем находится используемая жидкость, после чего необходимо эту жидкость слить.
Добавляем в штатный резервуар рабочую жидкость до указанного количества и закручиваем крышку бачка с небольшим усилием.
Подтираем излишнюю вытекшую жидкость сухой ветошью, тестируем узел гидропривода сцепления на предмет возможной течи. Далее пробуем работу гидропривода на включенном двигателе с последующим включении скоростей. При нормальной эксплуатации можно двигаться на транспортном средстве.

Другой край шланга необходимо содержать в баке с «тормозухой», т.к. в нем находится используемая жидкость, после чего необходимо эту жидкость слить.
Добавляем в штатный резервуар рабочую жидкость до указанного количества и закручиваем крышку бачка с небольшим усилием.
Подтираем излишнюю вытекшую жидкость сухой ветошью, тестируем узел гидропривода сцепления на предмет возможной течи. Далее пробуем работу гидропривода на включенном двигателе с последующим включении скоростей. При нормальной эксплуатации можно двигаться на транспортном средстве.

Важное дополнение: пока производится прокачка гидропривода сцепления ВАЗ 2106, не следует забывать о добавлении тормозной жидкости в штатный резервуар, чтобы не допустить попадания в гидравлику воздушных масс

Пошаговое выполнение прокачки

Это можно сделать не только при условии, что в системе будет присутствовать сжатый воздух, но и без него. Приступаем к работе.

Таблица. Пошаговая инструкция прокачки

Шаги, фото Описание действий
Шаг 1 Долейте в бачок небольшое количество жидкости, чтобы уровень не доходил до верхнего края бачка примерно на 2 сантиметра. Процедура выполняется при помощи специального сетчатого фильтра с целью защиты системы от попадания различных мелких частиц и примесей.
Шаг 2 В корпусе ПГУ, а точнее, в его верхней части, снимите специальный колпачок, который расположен на перепускном клапане. После этого наденьте на клапан резиновый шланг, второй конец которого опустите в заранее подготовленную емкость объемом 0,5 литра. Она должна быть на треть заполненным рабочей жидкостью.
Шаг 3 Проверните перепускной клапан на 360 градусов, после чего нажмите на педаль выключения сцепления. Здесь нужен помощник, который будет выжимать педаль до упора. Делать это необходимо до полного прекращения поступления в емкость пузырьков воздуха. На протяжении всего процесса следите за уровнем жидкости в бачке – показатель не должен падать ниже отметки в 3,5 см от края. Добавьте немного жидкости, если это потребуется.
Шаг 4 Заверните перепускной клапан после выхода остатков воздуха из системы. Как правило, механики предпочитают каждый раз заворачивать клапан при выжимке педали, после чего она отпускается и операция повторяется снова. Это позволит ускорить процедуру прокачки. Зачастую для полного вывода воздуха из системы достаточно лишь 3 раза выжать педаль.
Шаг 5 Наденьте защитный колпачок на свое место, сняв перед этим со штуцера шланг. Добавьте нужное количество рабочей жидкости в бачок, чтобы она не доходила до края на 1,5-2 сантиметра.
Шаг 6 Выполнив процедуру прокачки в правильной последовательности, проверьте работу сцепления, выжав до упора педаль и оценив ход толкателя поршня. Нормальный ход поршня – 27 миллиметров, плюс-минус 1 миллиметр. В противном случае произведите регулировку сцепления.

Настройка сцепления ВАЗ

Чтобы выполнить регулировку, понадобятся два ключа, при этом на все операции не придется тратить много времени. Ход педали для автомобилей ВАЗ должен составляет от 120 до 130 миллиметров. Настройка хода выполняется методом прокручивания регулировочной гайки. Расстояние от штока толкателя до торца выжимной вилки должно быть в пределах 5 мм. Перед началом регулировки снимите пружину с кронштейна и вилки. Для увеличения хода крепежные элемент нужно закрутить, для уменьшения, наоборот, открутить. Вторым ключом затягивается контрольный болт. После достижения нужных параметров, необходимо 3 раза нажать на педаль и замерить расстояние, при необходимости повторить процедуру.

Замена жидкости

Перед выполнениемпрокачки также рекомендуется заменить рабочую жидкость. Снимите колпачок и наденьте на штуцер, предварительно заготовленный шланг, другой конец которого нужно опустить в емкость для слива. С помощью гаечного ключа на 8 поверните штуцер на 3/4 полного оборота. Теперь можно удалять жидкость. Нажимая несколько раз на педаль, повторяйте эти действия, пока не вытечет вся рабочая среда, затем заверните штуцер. Если педаль сцепления не поднимается сама, подтяните ее вверх рукой. Через бачок сцепления залейте новую тормозную жидкость в гидропривод системы.

Замену тормозной жидкости можно выполнять постепенно. Для этого жидкость в бачок необходимо подливать небольшими дозами в промежутках между нажатием на педаль. Когда из рабочего цилиндра (РЦ)потечет чистая жидкость, заверните штуцер и наполните бочек по уровню не ниже 1,5-2 см от верхнего края. Это достаточно эффективный метод, так как старая среда из-за примесей и загрязнений оседает и выходит из системы первой.

Конструкция советских автомобилей марки ВАЗ во многом схожа, системы сцепления не является исключением. Нижеописанная методика подойдет для моделей 2106, -07, -09. Прокачка сцепления ВАЗ-2107реализуется в несколько этапов.Для выполнения этой процедуры вам не потребуется специальные навыки, образование или больший многолетний опыт работы с отечественными машинами. Достаточно строго соблюдать нижеописанную последовательность действий и немного разбираться в конструкции вашего транспорта. Чтобы исключить непонятные ситуации, рекомендуется воспользоваться указаниями технической документации.

Автомобиль необходимо установить над смотровой ямой или на эстакаду. Очистите от грязи бачок сцепления и откройте крышку. Если у Вас модель ВАЗ-2107 с инжектором, необходимо демонтировать дополнительный грязезащитный щиток. Теперь убираем все загрязнения с поверхности защитного колпачка и штуцера прокачки РЦ (рабочего цилиндра сцепления).

Поместите в емкость один конец шланга, а другой наденьте на штуцер. С помощью гаечного ключа на 8 отверните зажимной болт прокачки на 3/4 оборота. Для выполнения следующего действия нужен помощник. Резко жмите на педаль сцепления и плавно отпускайте, повторяйте действия, пока не пропадут пузырьки воздуха, вытесняемые вместе с жидкостью. Если выделения воздуха не прекратилось, закрутите штуцер, наполните бачок жидкостью и повторите процедуру. Когда выход пузырей прекратится, резко нажмите на педаль и зафиксируйте ее в таком положении, затем заверните штуцер.

Неисправности сцепления

Существует перечень неисправностей сцепления ВАЗ 2106, которые в данной статье размещены в таблице. Если пропало сцепление, следует искать дефект узла здесь:

Сцепление «ведет»
1. Большой зазор в гидроприводе 1. Произвести регулировку
2. Деформация диска ведомого типа 2. Отремонтировать или заменить
3. Поверхности накладок фрикционного типа диска ведомого назначения имеют дефекты 3. Устранить щеткой по металлу
4. Слабые клепки или дефекты накладок 4. Заменить
5. Некорректная работа ступицы диска сцепления на шлицевой части вала МКПП 5. Произвести чистку и смазать, при износе требуется заменить
6. Дефекты соединительных пластин между фланцем и защитой корпусной части сцепления 6. Произвести замену необходимых деталей
7. Воздушные пробки в гидравлике 7. Произвести прокачку сцепления
8. Течь жидкости в гидравлике через места сочленения или дефекты гидротрубок 8. Затянуть крепежи, поменять дефектные запчасти, осуществить прокачку гидросистемы после ее герметичности
9. Течка жидкости из ГЦС или РЦС 9. Поменять кольца-уплотнители, осуществить прокачку гидросистемы после ее герметичности
10. Забилось отверстие в крышке бачка сцепления, что создало эффект разрежения давления в ГЦС и подсос воздушных масс в цилиндр через уплотнительные прокладки 10. Продуть компрессором воздушный канал в крышке, осуществить прокачку гидросистемы после ее герметичности
11. Отсутствие герметичности из-за изношенного кольца-уплотнителя ГЦС 11. Произвести чистку уплотнителя, при дефектах – заменить
12. Слабые клепки крепежа пружины нажимного действия 12. Произвести замену корпуса и корзины сцепления
Если буксует сцепление ВАЗ 2106
1. Нет зазоров в гидроприводе 1. Произвести регулировку
2. Увеличенный износ или подгорание «феррадо» 2. Произвести замену «феррадо» или весь диск ведомого назначения
3. Накладки фрикционного типа испачканы в масле, как и рабочая часть маховика и корзины сцепления 3. Отмыть и обезжирить рабочие и сопрягаемые поверхности, устранить течь масла
4. Забито отверстие-компенсатор ГЦС 4. Промыть и прочистить отверстие-компенсатор ГЦС
Сцепление ВАЗ 2106 «рвет»
1. Ступица диска ведомого назначения «заедает» на шлицах 1. Промыть и прочистить шлицы, при износе шлицов вала или диска заменить изделие
2. Накладки «феррадо» в двигательном или трансмиссионном масле, как и рабочие поверхности маховика и корзины сцепления 2. Отмыть и обезжирить рабочие и сопрягаемые поверхности, устранить течь масла
3. Повышенный износ накладок фрикционного типа диска 3. Произвести замену обновленными изделиями, а также протестировать дефекты мест сопряжений дисков
4. Слабые клепки на «феррадо» 4. Поменять дефектные клепки, а по надобности – и накладки
Увеличенная шумность при выключении механизма сцепления
1. Течь масла и дефекты выжимного подшипника 1. Поменять изделие на новое
2. Течь масла и дефекты подшипника вала МКПП 2. Поменять изделие на новое
Увеличенная шумность при включении механизма сцепления
1. Дефекты пружинок демпферного устройства 1. Поменять изделие на новое
2. Дефекты пружины оттяга вилки механизма 2. Поменять изделие на новое или усилить крепеж
3. Дефекты пластинчатых соединений защитного корпуса с диском 3. Поменять изделие на новое

В таблице приведены наиболее распространенные на практике неисправности сцепления.

Как прокачать сцепление своими силами

Приветствую вас друзья на сайте ремонт авто своими руками. Задача сцепления – обеспечить плавный старт «железного коня», а также качественное и четкое переключение передач.

Как прокачать сцепление

При его неисправности снижается ресурс коробки передач и повышается ее износ. Чтобы исключить проблемы, может понадобиться прокачка сцепления. Для чего это необходимо? Как выполнить это работу правильно?

Когда производить прокачку сцепления?

Основной симптом неисправности – проблемы при переключении передач (слышно явный звук зубцов механизма, хотя педаль сцепления выжата до пола).

Одна из причин – попадание воздуха в систему из-за нарушение герметичности трубопроводов или плохой протяжки соединений.

Промедление в такой ситуации может привести к целому ряду проблем — поломке коробки передач или полному выходу сцепления из строя. Дальнейший ремонт вытянет не одну тысячу из кармана.

Особенности работ и инструмент для прокачки сцепления

Перед тем как прокачать сцепление, подготовьте все необходимое. Вам понадобится:

  • Новая тормозная жидкость для замены ,
  • обычный набор инструментов из багажника авто,
  • пустая тара (в нее будет сливаться старая тормозная жидкость),
  • шланг необходимого диаметра (убедитесь, что он подходит к сливному штуцеру),
  • помощник, который будет нажимать на педаль сцепления.

Если же такового нет, то придется фиксировать педаль специальным инструментом.

Перед началом работ нужно отрегулировать сцепления. В противном случае замена жидкости и удаление воздуха из системы может не дать ожидаемых результатов.

Основное внимание уделите настройке свободного хода, работе запорного клапана и оттяжной пружины

Как правильно прокачать сцепление своими руками

1. Находите бачок главного цилиндра и доливайте жидкость. Оптимальный уровень – от полутора, до двух сантиметров от горловины бачка. Заливайте состав через фильтрующий элемент, чтобы избежать попадания в систему различного «мусора» и примесей.

2. Убирайте резиновый колпак с перепускного клапана и натягивайте на его место подготовленный шланг. Второй край опускайте в специальную тару с тормозной жидкостью. Проследите, чтобы емкость была заполнена не менее чем на треть.

3. Сделайте один оборот перепускного клапана в сторону выкручивания. Это необходимо, чтобы дать путь воздуху для выхода.

4. Давайте команду помощнику нажимать педаль сцепления на максимум. Делается это до момента, пока из шланга перестанут выходить воздушные пузырьки.

5. Во время выполнения работ требуется следить за жидкостью в бачке. Не допускайте снижения уровня ниже 3.5-4 сантиметров от края.

6. Педаль должна быть нажата до тех пор, пока выход пузырьков не закончится. Как только это произошло, плотно перекрывайте перепускной клапан.

7. По опыту эксплуатации процесс прокачки можно ускорить. Для этого стоит закручивать клапан после каждого нажатия на педаль. После этого отпускайте сцепление и повторяйте операцию заново. Уже после 2-3 нажатий на педаль воздух полностью покидает систему.

8. Стягивайте шланг со штуцера и возвращайте на место защитный колпак. После этого убедитесь, что уровень жидкости в норме (полтора, два сантиметра от верха).

9. Проверяйте, насколько качественно выполнена работа. Нажимайте сцепление и измеряйте ход толкателя поршня. Если все сделано правильно, то он должен быть около 26-28 мм. В случае отклонения от этого параметра требуется дополнительная регулировка.

Советы в помощь

При выполнении работы (и не только) учтите несколько важных советов:

— во-вторых, при выполнении работ берегите руки от попадания жидкости на кожные покровы. Надевайте защитные перчатки;

— в-третьих, будьте внимательны и не допускайте попадания грязи (пыли) в бачок. В противном случае придется чистить всю систему;

— в-четвертых, не используйте повторно отработанную жидкость. Такая экономичность может привести к негативным последствиям в будущем;

— в-пятых, если нет уверенности в идентичности доливаемого состава, то лучше произвести полную замену жидкости в системе;

— в-шестых, следите за уровнем в процессе эксплуатации. Его снижение – это яркое свидетельство утечки в системе. Старайтесь не запускать эту проблему и сразу устранять причину течи.

Теперь вы знаете, как правильно прокачать сцепление, и можете с легкостью сделать эту работу своими руками.

Главное – верить в свои силы, подобрать тормозную жидкость и выделить немного личного времени. Удачи на дорогах.

Конструкция и принцип работы сцепления

Педаль сцепления посредством штока соединена с главным цилиндром сцепления. Тот же шток выполняет роль поршня в этом цилиндре. Имеется и рабочий цилиндр – установлен он на картере сцепления. Поршень этого цилиндра связан с выжимной вилкой.

Усилие от ноги водителя передается посредством жидкости, поэтому цилиндры сцепления связаны между собой трубопроводом.

В главный цилиндр жидкость подается из бачка. В качестве рабочего элемента выступает обычная тормозная жидкость.

Действует все это так: водитель нажимает на педаль сцепления, шток заходит в главный цилиндр и выталкивает жидкость из него.

Чтобы жидкость не пошла обратно в бачок, поршень перекрывает штуцер подачи из бачка.

Поскольку жидкость не сжимается, она движется по трубопроводу и начинает давить на поршень в рабочем цилиндре. Этот поршень выходит и толкает вилку, а та – воздействует на выжимной подшипник.

После отпускания педали пружина вилки задвигает поршень в рабочий цилиндр обратно, и жидкость возвращается в главный цилиндр.

Такая схема вроде и проста, но не всегда может быть надежной. Если внутрь системы привода попадет воздух – эффективность срабатывания сцепления упадет.

Пузырьки воздуха в системе при возникновении давления будут сжиматься, это приведет к тому, что полное усилие передаваться не будет.

Из-за этого даже при полностью выжатой педали выход штока рабочего цилиндра будет неполным, вилка до конца не выжмет подшипник – в итоге сцепление «ведет».

Алгоритм проведения операции прокачки сцепления на ВАЗ 2106

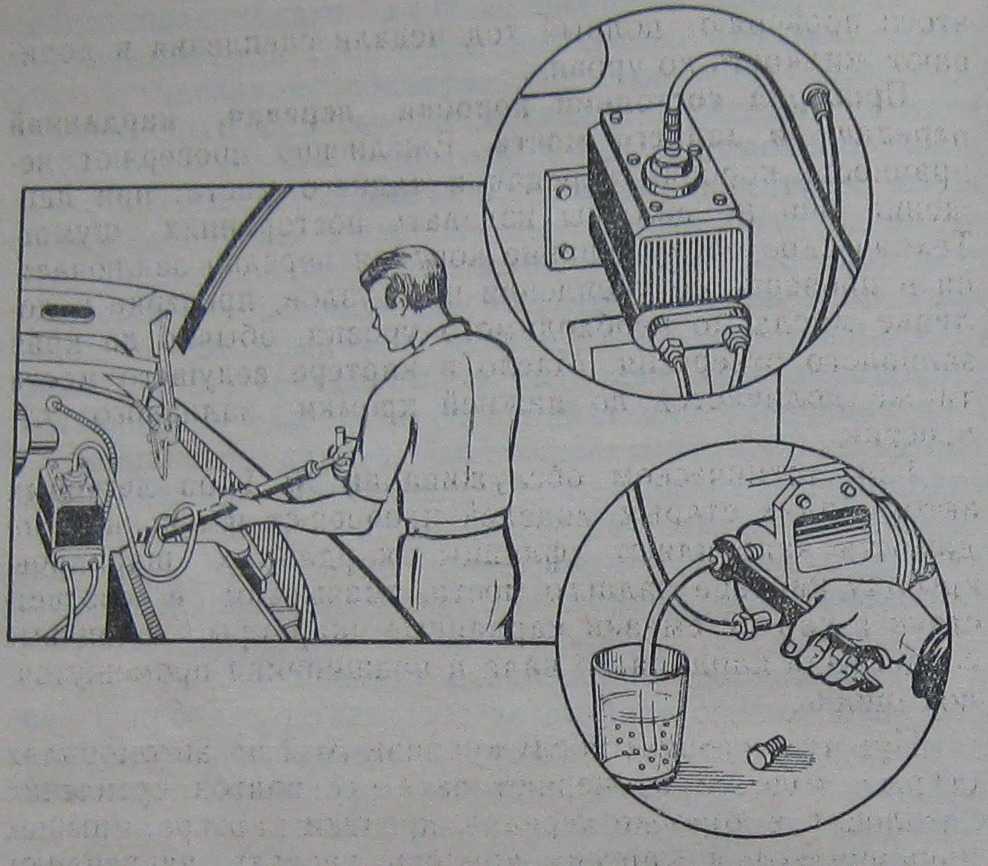

Первым делом потребуется надеть на штуцерный вход резиновый шланг соответствующего диаметра. Перед выполнением данной операции рекомендуется произвести очистку входа от пылевых и грязевых отложений. Второй же конец шланга направляют в бак для приемки тормозной жидкости (отработавшей). При этом следует помнить, что соединительный шланг должен одеваться на штуцер с некоторым натягом.

К сожалению, без посторонней помощи при прокачке гидравлического сцепления, не обойтись. Почему всё обстоит именно так? Ответ лежит на поверхности! Помощь потребуется при проведении последующих операций непосредственно в салоне транспортного средства. Напарник должен будет около пяти раз отжать педаль сцепления. При этом промежуток между качками не должен быть менее 3…5 секунд. В случае, если педаль не будет возвращаться в исходное положение, её следует вернуть в это положение самостоятельно.

После того, как педаль сцепления в очередной раз будет утоплена, тот, кто работает с гидроприводом должен отвинтить сливной штуцер посредством рожкового гаечного ключа. Однако помните, что штуцер не следует полностью выкручивать. Эта операция необходима для того, чтобы воздух вышел из системы (при отвинчивании штуцера, пользователь услышит движение воздушных масс, выходящих из шланга). Сразу же после того, как течь прекратится и воздух выйдет из гидросистемы, помощнику необходимо будет дать команду отпустить педаль, дабы она приняла своё первоначальное положение. В то время, работающий с гидросистемой должен закрутить штуцер. Профессионалы, работающие в сервисных центрах отмечают, что педаль сцепления должна приобретать упругость с каждой операцией откручивания-закручивания штуцера. Как только усилие станет требуемым, можно прекращать выполнение операции.

Как правило, уровень тормозной жидкости, при выполнении вышеописанных действий, не слишком убывает в штатном бачке сцепления. Однако, несмотря на это, следует проводить тщательный надзор за уровнем тормозной жидкости. Нельзя допускать уменьшения до 10 мм от нижнего среза ёмкости привода.

Следующим шагом станет доведение момента затяжки штуцерного устройства до максимума и демонтаж вспомогательного резинотехнического шланга

Многие автолюбители, которые выполняют прокачку сцепления ВАЗ 2106 впервые, не принимают во внимание тот факт, что внутри вспомогательного шланга, после его демонтажа, остаётся жидкость. Именно поэтому целесообразнее всего слить эту жидкость обратно в бак

Несколько способов прокачки сцепления. Видео:

Итак, после выполнения всех предшествующих операций, потребуется произвести доливку тормозной жидкости в штатный бак, закрутив крышку с небольшим усилием. Затем — используем приготовленную ранее ветошь и удаляем все подтёки. Многие опытные люди советую произвести визуальный осмотр всей системы ещё до включения двигателя. Если никаких проблем не обнаружено, то можно начать проверку системы непосредственно на включенном двигателе (с обязательным переключением передач).

Последним шагом станет проверка работы на качественность. Проверка будет заключаться в измерении хода толкателя поршня при выжимки сцепления. При правильно выполненной прокачки сцепления, ход должен составлять около 26…28 мм. Что делать, если фактические параметры не соответствуют требованиям? Не стоит принимать необоснованные решения. Достаточно лишь провести дополнительную операцию по регулировке.

Помните, что прокачка сцепления должна быть своевременной и качественной, так как от этого будет зависеть безопасность абсолютно всех участников дорожного движения!

Если вовремя не выполнять профилактические работы с вашим автомобилем, то это может быть чревато внезапной поломкой комплектующих и даже к авариям. Прокачивать сцепление на ВАЗ нужно, как минимум, раз в год, но если вы заметили явные признаки пузырьков в тормозной жидкости, то сделать это нужно уже сейчас. В данной статье вы узнаете, как определить, что в вашей тормозной жидкости есть пузырьки, а главное, найдете инструкцию по прокачке сцепления на ВАЗ. Эта статья идеально подходит для моделей 2106, 2101, 2107, а также применима к 2104. Даже если вы владелец другой модели ВАЗ, прочитайте эту статью, посмотрите на принципы прокачки сцепления и попробуйте применить их к своему автомобилю.

Что понадобится для прокачки сцепления на ВАЗ

К сожалению, вы не сможете выполнить абсолютно всю процедуру самостоятельно. Вам понадобится помощь по крайней мере одного человека, чтобы он вовремя продавливал нужные педали для вас, больше от него ничего не потребуется.

Если в вашем гидроприводе воздух, то, как правило, он уже попал и в тормозную жидкость. Сначала вам нужно заменить ее, а затем прокачать сцепление.

Вам понадобится небольшой набор инструментов:

  • Пустые ёмкости для слива.
  • Новая тормозная жидкость.
  • Ненужная ткань для очистки.
  • Резиновый шланг.
  • Гаечный ключ, для большинства моделей вам понадобится восьмерка.

Плюс ваш помощник — и вы собрали основной набор инструментов для прокачки сцепления на ВАЗ.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Моя база
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
