Зачем нужно трехкратное включение поворотников

Поворотник быстро мигает опель астра

  • В начало форума
  • Правила форума
  • Старый дизайн
  • FAQ
  • Поиск
  • Пользователи

Контакт отходит от какой то лампочки в поворотниках вот и моргает часто Это такая функция прверки исправности ламп Чаще моргает значит что то не горит

Проверь контакт в заднем левом поворотнике Наверняка отошел

Контакт отходит от какой то лампочки в поворотниках вот и моргает часто Это такая функция прверки исправности ламп Чаще моргает значит что то не горит

Проверь контакт в заднем левом поворотнике Наверняка отошел

Не знаю почему но в 95% случаях именно в задней фаре контакт отходит У самого 2 раза было

Не знаю почему но в 95% случаях именно в задней фаре контакт отходит У самого 2 раза было

Недавно прочитал, что в иномарках (некоторых) при перегорании лампы заднего указателя поворота мудрый комп переводит сигнал на лампу стоп-сигнала и моргает ей. буквально через день правый поворот на панели заморгал чаще обычного. выхожу-у меня вместо правового поворота моргает правый стоп-сигнал. как обычно пошурудил лампочку стоп сигнала, поправил спичку под платой, вставил обратно. все вернулось на круги своя. вопрос к знатокам-2110 такой умный или случайное совпадение?

Не знаю почему но в 95% случаях именно в задней фаре контакт отходит У самого 2 раза было

Ладно поворотники Я со стопаками мудохался долго Сначала на бк стандартном(с завода который,рядом с часами, не помню как называется(назову бск-блок синхронизации и контроля)) загрелась лампочка о неисправности какой то другой лампы. Определил что это стопарь, сделал. Потом такая же история воткнул спички в контакт Снова тоже самое Поначалу на стопаки не обращал внимания( все таки там же спички стоят

Вот тут и понял что присутствует тока 5% контакта

вопрос к знатокам-2110 такой умный или случайное совпадение?

Это не только 2110 такой умный Любой автомобиль мнформирует водителя о неисправности поворотника учащенным морганием(такая спецовая функция релюхи)

Потом такая же история воткнул спички в контакт :

Интересный способ борьбы с пропаданием контакта. поподробнее, если можно. хочу применить

вопрос к знатокам-2110 такой умный или случайное совпадение? —-

если плохая масса на весь фонарь — то и мигает таким образом. если бы габариты были включены то и они бы мигали. т.е. смотри массу.

Источник

Советы для автомобилистов

На автомобиле ВАЗ-2114 в электрическую схему указателей поворота входят 6 ламп, расположенных спереди, сзади и по бокам автомобиля, реле и под рулевой переключатель. Цепь защищает предохранитель F2 (10А), стоящий в монтажном блоке и нужно учитывать, что провода, входящие в электрическую цепь указателей поворота, идут через колодку кнопки аварийной сигнализации.

Самой банальной неисправностью, бывает перегорание одной из ламп указателей поворота. Об этом Вам подскажет сигнальная лампа на щитке приборов, она просто перестанет моргать. При замене перегоревшей лампы, ставьте новую лампу, точно такой же мощности, иначе указатели, нормально работать не будут. Иногда лампы указателей поворота в задних фонарях не горят не потому, что они перегорели, а из-за отсутствия контакта с гибкой печатной платой из-за её загрязнения или коррозии.

Если не включаются указатели поворота, ни с одной из сторон автомобиля, то вначале, нужно проверить предохранитель. Если он перегорел, то прежде чем ставить новый предохранитель, необходимо найти причину его выхода из строя. Скорее всего, какой-то провод, входящий в электрическую цепь указателей поворота замыкает на массу. Обычно грешат этим провода, идущие к боковым указателям поворота.

При исправном предохранителе проверяем реле-поворотов К2. Сделать это можно путём установки Вашего реле на аналогичный автомобиль. Включаем указатели поворотов и если они заработают, то Ваше реле исправно, а если нет, его придётся заменить.

Почему поворотник быстро мигает?

Такое незначительное раздражение может случиться с кем угодно, и в большинстве случаев в этом нет ничего серьезного. Например, самой частой причиной, по которой сигнал поворота мигает очень быстро, может быть перегоревшая лампочка. Например, если перегорел хотя бы один указатель поворота — передний, задний или дополнительный — этого достаточно, чтобы изменить текущее сопротивление в сети. В результате вся сторона, на которой неисправна лампочка, будет очень быстро мигать. Достаточно прикрутить новую лампу и все будет хорошо.

Если левый или правый указатель поворота быстро мигает, но все лампочки исправны, проблема другого характера. В качестве альтернативы, возможно, что на основании лампы и в контакте с самим картриджем образовались нагар, ржавчина или грязь, из-за чего контакт будет нестабильным. Это может быть причиной того, что указатель поворота ВАЗ 2109, или любой другой машины быстро мигает. Для решения этой проблемы придется разобрать все поворотники и очистить все лампы и контакты.

Гораздо реже поворотник ВАЗ 2107 быстро мигает из-за неисправности реле указателя поворота. Как правило, реле живут не один десяток лет, поэтому эту причину можно считать исключением.

Наконец, еще одна причина, по которой сигнал поворота мигает быстро, — это установка светодиодных ламп, а не обычных лампочек с нитью накала. Светодиодные лампы имеют совершенно разное сопротивление, поэтому их установка тоже может вызвать частое мигание указателя поворота.

Если все эти варианты не подходят вашему корпусу, если лампочки новые, контакты чистые, реле работает, предохранители исправны — вам не повезло, так как проблема в самой проводке. Если вы не электрик, самостоятельно справиться с этой проблемой не получится — обратитесь в автосервис.

Мы надеемся, что смогли помочь вам решить проблему, почему указатель поворота часто мигает. Прочтите другие наши статьи, улучшите свои знания, потому что автоматический ремонт — это просто.

В этой статье мы рассмотрим основные причины, по которым не работают поворотники на таких моделях судов, как: 2108, 2109,21099, 2113, 2114, 2115. Все эти модели относятся к семейству SAMARA и имеют схожую электронику. Во всяком случае, эта статья подходит для всех автомобилей, т.к причины неисправности у всех одинаковые.

Ремонт поворотников во многих случаях — простая задача. Главное — найти причину неисправности.

Какой штраф за невключенный поворотник?

Если на дороге находится инспектор, и ему удалось зафиксировать неправильное использование поворотников, то водитель получит административное взыскание, предусмотренное ч.1,ст.12.14 КоАП.

Штраф составляет 500 рублей. Его можно выплатить в меньшем размере (со скидкой в 50%), если оплачивать через сайт Госуслуги не позднее, чем через 20 дней после его назначения.

Инспектор может ограничиться предупреждением, если водитель продемонстрирует согласие и признание своей ошибки и при этом у него не будет документально зафиксированных нарушений ПДД за последние полгода.

Как накажут водителя за неисправность сигналов поворота?


Если, при наблюдении за участниками движения, инспектор заметит автомобиль с неработающими(неисправными) поворотниками, его владелец получит административное взыскание в размере 500 руб.

При наличии примерного поведения как минимум в последние полгода инспектор может ограничиться предупреждением.

Сигналы поворотов рукой

Сигналы поворотов рукой (руками) подробно описаны в пункте 8.1 ПДД. Жесты рук с соответствующими значениями изображены на картинке ниже.

В настоящее время редко, где можно увидеть подачу сигнала поворота рукой. В утвержденных случаях ПДД этого требуют, но выполнение остается на совести водителя. Намного чаще можно встретить осуществление маневра вовсе без подачи сигнала поворота при технически исправных! указателях.

Когда вы движетесь вслед за каким-нибудь автомобилем, и понимаете, что он маневрирует, не подавая никаких сигналов, то есть смысл повысить бдительность. Вполне возможно, что неисправность случилась недавно, и он едет к месту устранения.

В таком случае целесообразно увеличить дистанцию до него, и следить за траекторией его движения

Предлагаю прочесть статью Почему важно соблюдать дистанцию

Скорость мигания поворотника (Хантер 2019)

На хантере 2019г поворотники (левый и правый) оба мигают очень часто. Раза 2-3 в сек. Так обычно мигают поворотники, когда одна лампа перегорела. Но вроде все лампы горят. Чем это леичтся? Новой релюхой? Или в имеющийся есть что подкрутить? ЗЫ. Релюха же где-то рядом с предохранителями сидит?

Рассказ горе самоделкина ) А вообще я проблему пока не закрыл, смех и слезы какие-то ) Расскажу о своих подвигах. Началось всё с того что мне товарищ подсунул такую же релюху китайскую, её я поставил — она мигала медленнее. Но она, зараза, пока машина стоит мигает норм, машина поедет и мигает уже быстро Что это такое. Нашел силовой резистор 10ом (с радиатором такой) — с ним мигает медленнее, но тут меня посетила «гениальная» мысль поставить его в параллель выходу 49а выходу релюхи. Гениально! =) На включенном поворотнике все было супер. Все собрал, закрыл капот и опа =))) Эффект интересный ) повортник не включен — релюха клокочет, поворотник включен — все супер))) Ну что, вынес для себя — тестируй нормально перед тем как заканчивать работу. В принципе у меня есть два силовых 10ом резистора, но с так электро схема Хантера, что у меня есть — явно не правильная — по этому искать провода ламп левого и правого бортов показалось напряжно, и разбирать рулевую колонку что-бы подключаться там, тоже кажется не очень решением. Подключаться в зоне ламп (передних или задних) тоже почему-то не хочется — там ток выростет. Кажется лучшее решение подключить резисторы где-то в зоне релюшек, ближе к самому переключателю.

Ну думаю, лан! Раз так — куплю в магазине реле для ледов. Купил. На вид все путем, лапки у него так же. Поставил — поворотник горит постоянно. Снял, обесточил, вернул китайскую реле — вообще ничего не работает. Понял что предохранитель сгорел. Нашел его. Где какие предохранители у меня нет описания. Может есть у кого-то ссылка на описание. Оказалось, что хоть у этой релюхи лапы стоят похоже, они там по другому подключены. Ну лан, после замены предохранителя, всё вернулось в изначальное положение. Хотел было перекинуть лапы колодки релюхи, что-бы купленная работала правильно, но перед этим догадался проверить её в лабораторных условиях. И то ли я её спалил подключив (к не правильным разъемам) то ли она изначально не живая. Вообщем вариант с ней отпал. Толи ещё одну попробовать, то-ли уже долгий путь поиска нужных проводов и подключение к ним. В среду тех осмотр, к нему надо закрыть эту проблему.

Поставить везде обычные Ссуть примерно такая:

реле врубает повороты, и через цепь течет ток, этот ток рассчитан на номинальные мощности лампочек в поворотах. И этот ток что-то там греет в реле, и оно щелкает с какой-то частотой. Ну или еще как измеряется и решает, как щелкать, раньше точно грелась какая-то пластина биметаллическая.

Если у тебя лампочек номинальной мощности полный комплект, то все хорошо. Если одна сгорела, через нее не течет ток, суммарный ток в цепи падает, и реле «знает», что одна лампочка выбыла, и сигнализирует тебе другой частотой моргания.

Диодная лапочка тока почти не жрет относительно обычной, поэтому «автоматике» кажется, что у тебя просто перегорела лампа. Вроде как бывают диодные с резистром, которые эмулируют обычню лампу.

Или ставь обычные лампы, или исходя из напряжения и мощности лапочки подбери резистор. Или просто повесь в параллель диодным обычную лампочку.

Может быть есть «соверменные» реле. не знаю. Поищи, наверняка есть.

А так просто повесь лампочку параллельно заднему фонарю. Причем повесить ее можешь хоть под торпедой, хоть в задней стойке за обшивкой. не обязательно ведь, чтоб ее было видно.

Но! Ессесно надо учесть, что лампочка греется, и хрупкая.

Источник

Замыкает поворотник

См. Узел заднего фонаря. Задняя световая панель — слабое место наших автомобилей. Скорее всего, проблема опять же в следе оксида. Из-за коррозии разные пути соприкасаются и замыкаются, в результате чего предохранитель перегорает.

В этой статье мы рассмотрим основные причины, по которым не работают поворотники на таких моделях судов, как: 2108, 2109,21099, 2113, 2114, 2115. Все эти модели относятся к семейству SAMARA и имеют схожую электронику. Во всяком случае, эта статья подходит для всех автомобилей, т.к причины неисправности у всех одинаковые.

Ремонт поворотников во многих случаях — простая задача. Главное — найти причину неисправности.

Не мигают поворотники

Если ваши указатели поворота не мигают, проблема, скорее всего, в реле указателей поворота.

Попробуйте постучать по реле или заменить его, это может быть плохой контакт или проникла вода. Если после замены реле поворотники не мигают, а горят, значит, у реле плохой контакт с блоком предохранителей.

Где реле указателей поворота?

В блоке предохранителей. См. Статью Предохранители. Реле обозначено К2. Также проверьте предохранитель с маркировкой F2 и его контакты с блоком. Возможно, неисправность также кроется в аварийной кнопке или поворотном переключателе

Обратите на них внимание, может контакт снова окислился

Не включается поворотник

Если не загораются поворотники или перестал работать указатель поворота

1) Проверить работу лампы, при необходимости заменить. Замена указателя поворота

2) Проверить все контакты соединений (в колодке, в поворотнике, на включения)

3) Проверить переключатели

4) Предохранители и реле. Заменить, проверить контакты. Если поворотники и аварийная световая сигнализация не работают одновременно, проблема снова на 99% в реле.

Поворотник быстро мигает

Если указатель поворота мигает быстро, скорее всего, перегорела одна из лампочек всех указателей поворота. Проверить и заменить. Кроме того, частые мигания / мигания указателей поворота могут свидетельствовать об окислении микросхемы на задних фонарях или об окислении направляющих в монтажном блоке.

1) Убедитесь, что лампы соответствуют мощности и модели.

2) Снимите массу с указателей поворота

Щёлкает реле поворотников

Некоторые владельцы сталкиваются с постоянным щелчком поворотников.

Проблема заключается в монтажном блоке, то есть в контактах реле. Либо сыпучий, либо окисленный. Может даже реле неисправное. Попробуйте поставить желаемое заводское реле.

Схема реле поворотников

На фото схематически изображено реле указателей поворота.

Красным крестом обозначена точка, в которой цепь должна быть разомкнута для нормальной работы светодиодов в указателях поворота. Если вас интересует оригинальная цепочка реле, просто игнорируйте красную метку.

Замыкает поворотник

См. Узел заднего фонаря. Задняя световая панель — слабое место наших автомобилей. Скорее всего, проблема опять же в следе оксида. Из-за коррозии разные пути соприкасаются и закрываются. В результате перегорает предохранитель.

Особенности проезда перекрестка по главной дороге

При подъезде к неравнозначному перекрестку всегда нужно помнить о том, что водитель автомобиля на второстепенной дороге может не знать правил дорожного движения и попытается проехать перекресток первым.

Естественно, в случае столкновения его виновником окажется именно нарушитель, однако второму водителю от этого легче не будет. Оформление ДТП и ремонт машины отнимают довольно много времени. Поэтому лучше притормозить и пропустить автомобиль на второстепенной дороге, чем оказаться участником ДТП.

Так что при подъезде к перекрестку по главной дороге в первую очередь убедитесь, что Вам действительно уступают.

Когда главная дорога меняет направление, то у многих водителей, особенно начинающих, возникают проблемы с тем, чтобы быстро понять, кто кому должен уступать. Правило разъезда на таких перекрестках звучит просто.

То есть, если расшифровывать это правило, водители на главной дороге пропускают помеху справа с главной дороги, а водители на второстепенной дороге пропускают тех, кто на главной дороге и тех, кто едет справа по второстепенной дороге.

При этом всем водителям нельзя забывать о трамваях и пешеходах. На главной дороге пропускают трамваи, которые тоже находятся на главной дороге независимо от направления их маневра и всех пешеходов, а на второстепенной дороге пропускают ВСЕ трамваи

Методы решения

Самым простым и распространенным решением является чистка соединительных проводов. В первую очередь следует изучить узел, соединяющий провода питания и лампу (как правило, провода фиксируются болтовыми соединениями), убедиться в отсутствии ржавчины или прочих загрязнений на проводе, в случае присутствия зачистить его и подключить заново.

Альтернативным решением может стать замена реле указателей поворота. Данный метод стоит рассматривать в случае, если проводка, подсоединенная к фаре, находится в надлежащем состоянии. Следует найти в автомобиле блок реле, а затем отыскать реле указателей поворота. Старое реле необходимо заменить аналогичным. Делается это в считаные секунды, при этом вовсе не нужно иметь техническое образование. Вставить реле неправильно просто невозможно.

Если два представленных метода решения проблемы оказались неэффективными, значит, дело в более серьезной неисправности. Скорее всего, неисправной является проводка: один из проводов мог перетереться ввиду износа, поэтому следует провести несколько замеров с использованием мультиметра — замерять входное и выходное напряжение, изменения силы тока. При обнаружении неисправностей необходимо будет менять всю проводку, отвечающую за указатели поворота.

Источник

Типичные неисправности поворотников и их устранение

Итак, по каким причинам не горят поворотники? Почему при включении поворотника включается дальний свет? О чем свидетельствует часто мигающая лампочка и почему контакты в электроцепи могут замыкать? Основные причины, почему не работают поворотники, а также способы устранения, приведены ниже.

Рулевой автомобильный выключатель с аварийкой

Не мигает

Когда при включении не моргают поворотники, вероятнее всего, суть неисправности кроется в поломке или перегорании соответствующего реле, установленного в монтажном блоке. Если активируя оптику вы заметили, что она больше не может гореть, то причина может заключаться в замыкании, вызванном попаданием влаги, или прерыванием контакта. Сам контакт в данном случае лучше поменять

В том случае, если замена реле не помогла решить проблему, обратите внимание не целостность предохранительного элемента. Когда постоянно горят поворотники, а предохранительный элемент рабочий, то следует произвести проверку кнопки световой сигналки, а также рулевого переключателя

Активация дальнего освещения вместо поворота

Если при включении включается дальний свет, то в данном случае можно с уверенностью сказать, что проблема заключается в подрулевом переключателе. Контакты в нем могли замкнуть, в результате чего при изменении угла положения переключателя включается не то, что нужно. Как правило, решить такую неисправность можно путем перепайки контактов либо замены переключателя.

Активация рулевого выключателя

Не включается

В случае, если оптика в принципе не работает, то здесь может быть несколько причин.

В чем может заключаться проблема и как сделать, чтобы работоспособность фонарей была восстановлена:

  1. Вышла из строя сама лампочка, в этом случае ее можно будет поменять.
  2. Отсутствие или плохой контакт. Необходимо произвести диагностику контактов на самой фаре, подрулевом переключателе, а также в блоке с предохранителями.
  3. Выход из строя кнопки световой сигнализации.
  4. Вышел из строя предохранительный элемент или реле. Также необходимо произвести диагностику контактов этих компонентов.

Не выключается

С проблемой, когда оптика в принципе не включается, сталкиваются многие современные автолюбители. Как правило, в данном случае причина заключается в вышедшем из строя переключателе, его надо просто поменять (автор видео — канал New Jersey TV).

Быстро моргает

Если поворотная оптика часто мигает, значительно чаще обычного, то для начала следует произвести диагностику так называемой фишки, расположенной на задних фарах. Как показывает практика, в данном случае может произойти проблема окисления.

Кроме того, окисление дорожек может произойти и в монтажном блоке. Решить такую проблему совсем не сложно — достаточно просто разобрать фонарь или блок, и произвести удаление окисления путем зачистки поверхности. Для этого можно использовать зубную или строительную железную щетку. В том случае, если быстро мигает поворотник, а окисления нет, то необходимо заменить непосредственно сами лампочки — возможно, они отработали свой срок эксплуатации.

Горит тускло

В данном случае в первую очередь диагностируются сами лампочки на предмет соответствия мощности. Может быть такое, что лампочка не подходит для конкретного транспортного средства. Если же с этим все в порядке, то вы можете попробовать произвести зачистку массы на самих механизмах. Как сказано выше, для этого можно использовать строительную щетку, как вариант, можно воспользоваться наждачной бумагой.

Щелкает реле

Может произойти такое, что при активации поворотных огней в салоне автомобиля раздаются щелчки. В таком случае проблема также может быть решена самостоятельно. По всей вероятности, проблема кроется в предохранительном блоке, а именно, в контактной части реле. Как показывает практика, зачастую решить проблему позволяет замена реле. Чтобы в будущем не сталкиваться с такой неисправностью, рекомендуем ставить только оригинальные реле.

Тускло горят поворотники

  • Проверьте лампы на соответствие мощностей и моделей.
  • Зачистите массу на поворотниках.

Проверка исправности реле поворотов

И так рассмотрим, что делать, если не работают повороты ВАЗ с передним приводом, кроме 2170 Приора. Работа и поиск неисправности которой рассматривалось в статье «Реле поворотов Приора».

Рекомендуем: Накачка шин азотом — реальные преимущества или маркетинговый ход?

Для начала убедитесь в том, что работают измерительные приборы и контрольные ламы на панели приборов. Если они не работают, то проверьте исправность предохранителя.

При исправности приборов включите кнопку аварийной сигнализации, и проверить мигание всех ламп в указателях поворотов. Это позволит разделить схему на две части и ускорить поиск неисправности.

Если аварийная сигнализация при включении не работает, то необходимо проверить исправность реле поворотов и аварийной сигнализации и наличие питания на его выводе 49. Обозначение выводов нанесено на нижнюю часть реле, рядом с контактными ножками.

Извлекаем реле, имеющее на верхней части корпуса обозначение в виде треугольника, из монтажного блока, и в освободившемся гнезде при помощи контрольной лапы проверит наличие плюса на выводе 49. Подключаем контрольную лампу к массе или минусу аккумуляторной батареи, а вторым концом косаемся вывода 49, при включенной кнопке аварийной сигнализации, включать зажигание не нужно. Отсутствие питания свидетельствует о неисправности предохранителя, кнопки аварийной сигнализации или обрыве проводов, контактных дорожек монтажного блока и плохом контакте в соединительных разъёмах.

Если плюс на выводе есть, то медным проводом соединить выводы 49 и 49А. При исправности соединительных проводов и разъёмов должны загореть все лампы указателей поворотов. Это говорит о том, что неисправно реле поворотов и световой сигнализации. Если лампы не загорят, а плюс на выводе 49 есть, то возможно есть короткое замыкание в цепи сигнальных ламп и сгорел предохранитель. Короткое замыкание так же может стать причиной выхода из строя реле. В этом случае проверьте исправность предохранителя, а при его перегорании устраните короткое замыкание в цепи сигнальных ламп.

Проверка кнопки аварийной сигнализации.

Если аварийная сигнализация работает, значит, реле поворотов и аварийной сигнализации исправно, а неисправность может быть в кнопке аварийной сигнализации. Для начала проверьте плюс, как описано ранее на выводе 49 реле, при выключенной кнопке аварийной сигнализации и включенном зажигании.

Если плюса нет, то необходимо проверить исправность кнопки аварийной сигнализации. Для этого надо извлечь кнопку из гнезда, поддев её тонкой отвёрткой или снять козырёк панели приборов. В контактном разъёме кнопки проверить контрольной лампой наличие питания на выводе 2 (нумерация выводов на кнопке около контактов) при включенном зажигании. При отсутствии питания устранить обрыв провода от панели приборов до кнопки. При наличие питания соедините в гнезде кнопки вывод 2 с выводом 5, при включенном зажигании, и включите указатели поворотов любого борта. Если сигнальные лампы данного борта загорят, то смените неисправную кнопку аварийной сигнализации.

Рекомендуем: Как правильно снимать головку блока двигателя?

Если сигнальные лампы не загорят, то, не убирая перемычки с колодки кнопки аварийной сигнализации, соедините медным проводом в гнезде реле выводы 49 и 49А, после чего проверьте питание на выводе 49А переключателя поворотов. Для этого снимаем кожух рулевой колонки и соединительный разъём с переключателя поворотов. Так же можно снять и сам переключатель, для определения номеров выводов, которые нанесены на нижнюю его часть рядом с контактными ножками. Сделать это не сложно, сжав фиксаторы с боков переключателя и вытянув его в сторону. При исправности цепи от реле до переключателя контрольная лампа начнёт гореть. Если контрольная лампа негорит, то устраните обрыв в проводе от монтажного блока до разъёма указателя поворотов.

Причины неисправности указателей поворотов

  • Выход из строя подрулевого переключателя.
  • Поломка реле поворотников.
  • Неисправность кнопки аварийной сигнализации.
  • Обрыв электрической цепи. Если поворотники не работают со всех сторон, первым делом следует проверить провода питания реле поворотников. Если указатели перестали работать только с одной стороны, проблема в проводах, идущих от подрулевого переключателя к лампочкам.
  • Окисленные контакты, обломанные провода. Поворотники не работают, если сопротивление цепи значительно отличается от номинального. Для подачи питания необходимо превышение определенного уровня мощности потребителей. Если микросхема внутри реле поворотников из-за повышенного сопротивления не регистрирует достаточную силу тока, питание на лампочки подаваться не будет.

Устройство

В работе поворотников участвуют:

  • подрулевой переключатель поворотов. Его функция в замыкании питающего контакта лампочек. К примеру, при повороте переключателя вверх происходит замыкание одного из контактов лампочек правой стороны на «+» АКБ. «Минусом» лампочки является точка подключения к «массе» (общая точка для всех лампочек блок-фары);
  • реле поворотников. Внутри корпуса расположено обычное электромагнитное реле, но управляется оно микросхемой. Именно благодаря этому элементу обеспечивается прерывистая подача питания на катушку. Вторая немаловажная функция – контроль исправности ламп. Микросхема имеет функция обратной связи, поэтому при перегорании лампочки она регистрирует уменьшение мощности потребителей и начинает подавать питание на катушку с удвоенной частотой. Если поворотники работают исправно, лампочки моргают примерно 1 раз в секунду. На большинстве современных автомобилях, в том числе и моделях ВАЗ, используется 3-контактное реле указателей поворотов. Соответственно, 1 контакт – «масса», 2 – питание от АКБ, 3 – выход на подрулевой переключатель;
  • световая индикация на приборной панели. Одна либо две лампочки (по одной на каждую из сторон) подключаются параллельно электрической цепи основных ламп. Поворотники будут работать и без световой индикации, поэтому среди возможных причин неисправности рассматривать систему не стоит.

Что делать, если постоянно горят лампочки поворотников

Проблемы возникают, несмотря на существенное повышение надежности и долговечности современных механизмов по сравнению со своими «предками». Если не горят лампочки поворотников, это свидетельствует либо о поломке реле, либо о перегорании самой лампочки. Возможна и другая ситуация, когда при включении лампа горит постоянно, а не моргает. Подобная неисправность также расценивается как нарушение правил дорожного движения.

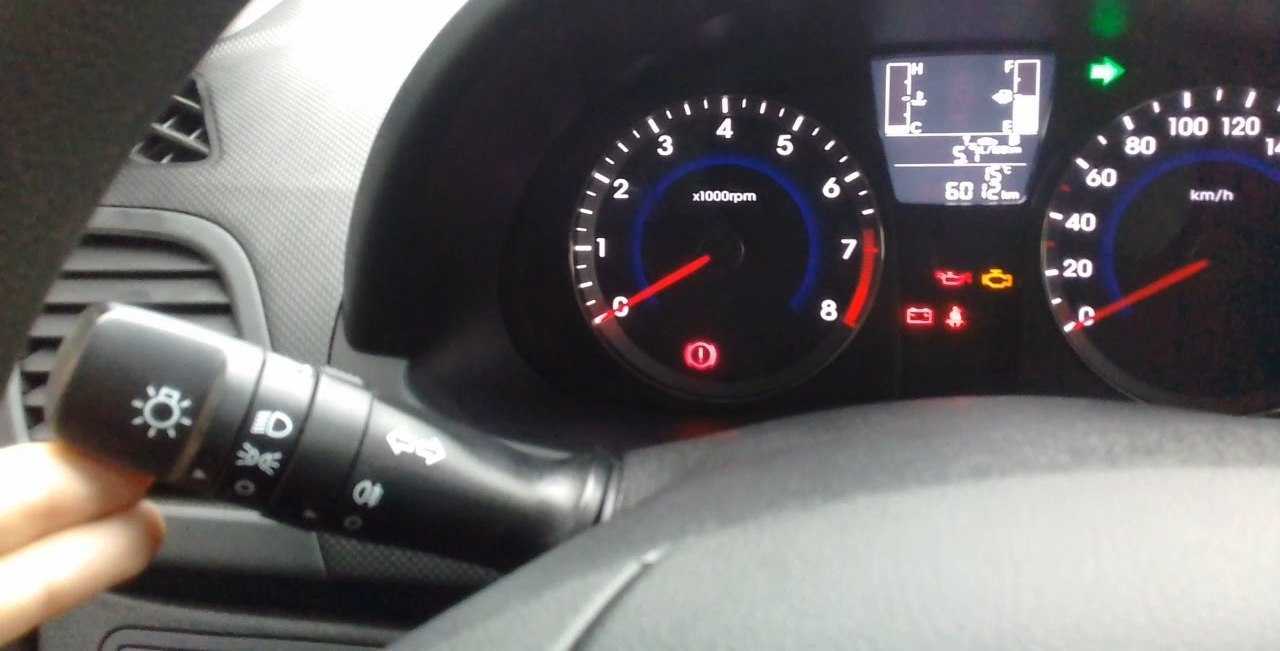

Работа поворотников сопровождается индикацией на панели приборов и звуком динамика. Что же делать, когда контрольная лампочка горит постоянно или не горит вовсе при включении указателей поворота?

В первом случае причина в реле, которое некорректно справляется со своей работой

Чтобы оживить его, можно попробовать дедовский способ – осторожное постукивание по корпусу. Подвижный контакт мог залипнуть во включенном положении из-за износа или попадания влаги в корпус

Если такая мера помогла, то реле можно будет пользоваться еще некоторое время. К сожалению, данный дефект обычно повторяется. Нужно задуматься о замене детали.

Если постукивание не помогло,надо искать проблему в ослабшем контакте разъемов проводки или в блоке предохранителей. Плохой контакт приводит к существенному увеличению сопротивления цепи и не позволяет правильно срабатывать электронному ключу, фиксирующему время переключений.

Во втором случае, когда не горит лампочка поворотника, нужно пройти по всей электрической цепи. Первым стоит предохранитель. Если он перегорел, ставим новый. Частая замена предохранителей говорит о проблемах в проводке или об использовании лампочек неподходящей мощности. Затем определяем работоспособность собственно лампочки (ее можно подключить напрямую к аккумулятору). И последним этапом проверяем реле. Самый простой способ – замена на другой элемент, заведомо исправный.

Когда лампочка горит постоянно, а не мигает, можно сразу заподозрить выход из строя реле. Ремонт электромагнитных тепловых механизмов заключается в зачистке контактов и смазке подвижной части. Как правило, они выполнены в разборном корпусе и позволяют осуществить подобные процедуры. Электронный аналог обычно неразборный, поэтому его проще заменить. Он располагается в блоке предохранителей под капотом автомобиля или под передней панелью.

Схема реле поворотов

  1. Как работает электромагнитно-тепловое реле
  2. Электронное реле: схема и принцип работы
  3. Распиновка реле поворотов
  4. Реле поворотов своими руками

Все водители обязаны обозначать маневры, совершаемые на дороге, включением указателя поворотов. Такой мигающий сигнал имеется в каждом автомобиле. Его рабочий режим создает реле поворотов, схема которого подает ток к лампочкам и обеспечивает их мигание. Одновременно подается звуковой сигнал в виде щелчков, напоминающий о включенном указателе поворотов. Все эти действия обеспечивает специальная схема реле поворотов.

Среди различных конструкций наибольшее распространение получили электромагнитно-тепловые и электронные реле. Последние устройства считаются более современные и устанавливаются на всех поздних моделях автомобилей.

Как работает электромагнитно-тепловое реле

Данные приборы уже не используются в современных автомобилях. Однако в старых моделях они до сих пор находят широкое применение.

Конструкция электромагнитно-теплового реле довольно простая, в ней используется схема подключения поворотников через реле электромагнитного типа. Оно изготавливается в виде цилиндрического сердечника, а в качестве его обмотки используется тонкий медный провод. Вверху сердечника располагаются две группы контактов, а с каждой стороны установлены металлические якоря. Первая группа контактов замыкает цепь, где имеется контрольная лампочка, расположенная на панели приборов. С помощью других контактов происходит замыкание цепи с лампами в указателях поворотов. Именно они обеспечивают мигающий режим.

К якорю основной группы контактов крепится тонкая нихромовая струна. Она оттягивает якорь от контакта, который расположен на сердечнике. Таким образом, цепь будет разомкнутой, что для нее является нормальным положением. Сам сердечник установлен на специальной изолированной площадке, где также осуществляется крепление и противоположного конца струны. В процессе работы через струну проходит электрический ток, поскольку она вместе с резистором находится в цепи выключателя. Все элементы устройства размещаются в цилиндрическом металлическом корпусе.

Принцип работы электромагнитно-теплового реле очень простой. Когда включается сигнал поворота, происходит замыкание цепи. Под действием тока нихромовая струна нагревается, а ее длина увеличивается. Якорек, который ранее был оттянут, притягивается сердечником, выпрямляется и в течение короткого времени выполняет замыкание контактов. Из-за этого лампы поворотов начинают светить в полный накал. Ток проходит мимо струны, из-за чего она остывает и вновь укорачивается. В результате, происходит оттягивание якорька от сердечника, что приводит к размыканию контактов. Лампы прекращают светить, затем, весь цикл возобновляется. Нихромовая струна нагревается и остывает очень быстро, обеспечивая мигание ламп со средней частотой 60-120 раз в течение минуты.

Мигание лампочки, расположенной на панели, также связано с работой основной группы контактов. Поэтому она работает синхронно с сигнальными лампами. Звуковые мини-сигналы в виде характерных щелчков появляются, когда якорек и контакты замыкаются и размыкаются, ударяясь друг об друга.

Существенным недостатком данного устройства является постепенное растягивание струны, нарушающее нормальную работу реле. Поэтому, в настоящее время эти приборы заменены более современными конструкциями электронных реле.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.
