Шины низкого давления для авто

Шины низкого давления — средство улучшения проходимости машины

Шины низкого давления на авто

Одним из факторов, который существенно повышает внедорожные качества машины, являются шины низкого давления. Как известно, покрышки могут быть 2 видов:

  • с камерой;
  • бескамерные.

Камерные и бескамерные шины низкого давления

Давайте рассмотрим, какие достоинства имеют такие изделия:

  1. Улучшение проходимости автомобиля по пересечённой местности за счёт увеличения пятна контакта колеса с почвой.
  2. Увеличение ширины дорожного просвета у авто — такие шины подразумевают колесо большего размера.
  3. Установка грунтозацепов даёт возможность более сильного сцепления с почвой.
  4. Высокая экологичность — шины низкого давления в меньшей степени разрушают грунтовый покров.

Однако шины низкого давления имеют и свои недостатки:

  1. Установка такой резины зачастую влечёт за собой необходимость в соответствующих усовершенствованиях конструкции авто, что отражается на финансовых расходах по тюнингу.
  2. Устойчивость авто страдает из-за того, что центр тяжести теперь будет расположен существенно выше.
  3. Дороги с твёрдым асфальтным покрытием теперь не для вашей машины — асфальт существенно влияет на скорость износа резины низкого и сверхнизкого давления.
  4. Для установки резины низкого и сверхнизкого давления требуется специальная фиксация с диском. В противном случае может наблюдаться прокручивание ската;
  5. Шины низкого и сверхнизкого давления не годятся для скоростного передвижения. Их задача — преодоление препятствий на пересечённой местности. Скоростная езда «убьёт» вашу ходовую часть — ей очень быстро понадобится ремонт.
  6. Придётся следить за тем, по каким грунтам вы передвигаетесь, и использовать соответствующий профиль. Высота протектора влияет на степень износа трансмиссии — при неграмотном выборе вам очень быстро понадобится ремонт. Придётся научиться ориентироваться в тонкостях использования низкопрофильных изделий и протекторов с высоким рисунком.

Установка шин низкого давления

Разновидности шин низкого давления – они разные!

Чаще всего колеса с шиной низкого давления с диском устанавливаются на джипы, сельскохозяйственную технику, внедорожники и другие автомобили с повышенными требованиями к проходимости. На подобные авто могут устанавливаться как бескамерные, так и камерные модели.

Чаще предпочтение отдаётся бескамерным вариантам, они обеспечивают большую безопасность движения и повышенный комфорт при небольшом весе. Если используется камера, снижается риск пробития и деформации колеса, так как противодействие нагрузкам усиливается вдвое.

В процессе рассмотрения описываемых шин стоит отметить другую классификацию, на основании конструктивных и функциональных характеристик:

  • широкопрофильные. Могут эксплуатироваться в широком диапазоне давлений без негативных последствий для автомобиля. Чаще используются для машин, транспортирующих большие грузы по пересечённой местности. Устойчивость широкопрофильных моделей значительно выше благодаря большому пятну контакта. Представлены они в виде овала;
  • арочные. Ширина подобных шин значительно превосходит стандартные варианты, обычно в 3–5 раз шире. По толщине покрышка имеет 50–70 см. Чаще устанавливаются только на передние колёса. При использовании арочных моделей многократно улучшается проходимость автомобиля по любой местности;
  • тороидные. Они дополнительно различаются по наличию камер. Являются самыми популярными скатами для транспортных средств, участвующих в соревнованиях, но нередко применяются и в повседневной жизни. Ширина профиля средняя.

В модельном ряде присутствуют и пневмокатки – это специальные шины, на которые устанавливаются грунтозацепы. Роль зацепов сводится к созданию ребра жёсткости для улучшения ходовых характеристик на пересечённой местности.

Существующие виды

Колёса с низким давлением могут отличаться в зависимости от своего конкретного предназначения. Ниже приведены все типы данных покрышек.

Арочные

Они самые распространённые, имеют большую высоту профиля. Могут ставиться на ведущую ось и значительно улучшают проходимость ТС. Форма арочная, основное предназначение — тяжёлые дороги (рыхлый снег, болота). Монтируются только на задних осях грузовой техники, используются как сезонные покрышки.

Отличия этой шины — поперечное арочное сечение с переменной кривизной и низкими бортами. Каркас выполнен из прочного полиамидного корда, толстослойный, с низким сопротивлением на изгиб. Величина радиальной деформации у такой резины в два раза выше, чем у аналогов. Арочные шины редко оснащаются грунтозацепами на всю ширину профиля. Как правило, специальный пояс из одного или нескольких зацепов располагается посередине протектора. Благодаря этому уменьшается износ резины при движении по бездорожью. Преимуществами этого вида колёс являются большая ширина и малый показатель давления.

Торроидные

Бывают с камерой и без. Чаще всего ставятся на спортивные автомобили. Также эксплуатируются и повседневно. Ширина профиля средняя.

Широкопрофильная резина

Предназначена для машин с большой грузоподъёмностью, форма овальная. Преимущество — высокая сопротивляемость к качению. Устанавливается на транспортные средства, вынужденные ездить по тяжёлым дорогам. Из особенностей также можно выделить малый показатель давления на почву, что улучшает пружинистость и мягкость хода подвески даже на неровных покрытиях. Именно поэтому широкопрофильные разновидности покрышек популярны в сельском хозяйстве.

Пневмокатки

Это шины с грузозацепами, значительно улучшающие показатели проходимости. Самый прочный вариант среди аналогов, с высоким эксплуатационным ресурсом. Пневмокатки получены из высокоэластичной резины, отличаются низкой грузоподъёмностью и быстрым износом на обычных дорогах. Зато по эластичности превосходят все типы покрышек раза в четыре на бездорожье. Протектор в таких колёсах либо полностью отсутствует, либо имеет небольшую высоту грунтозацепа.

Высокое давление в шинах: преимущества и недостатки

Любители гоночных состязаний знают, что во время заездов на автомобили могут устанавливаться шины с повышенным давлением. За счет этого автомобиль острее реагирует на повороты рулевого колеса и быстрее разгоняется. При ежедневных перемещениях по городу повышенное давление в шинах не дает никаких преимуществ.

При этом высокое давление в шинах уменьшает площадь сцепления покрышки с дорогой, поскольку весь вес приходится на середину «беговой дорожки», и лишнее давление не позволяет его распределить оптимально по протектору шины. Из этого следует ряд очевидных недостатков повышенного давления в шинах:

  • Твердая покрышка может лопнуть при наезде на малейшее препятствие – острый камень, выбоина на дороге или стекло;
  • Нагрузка на середину «беговой дорожки» приводит к неравному стиранию протектора, что выливается в уменьшение срока эксплуатации шины;
  • Значительное снижение комфорта от поездки – автомобиль начинает «подпрыгивать» на всех кочках и неровностях дороги.

Некоторые водители перед дальней поездкой намерено перекачивают шины автомобиля, чтобы лишний раз не накачивать во время движения по маршруту. Повышенное давление в шине автомобиля на большой скорости движения по трассе опасно из-за высокого риска повреждения покрышки.

Специалисты рекомендуют водителям проверять давление в шинах при помощи манометра каждый месяц, а при активном использовании машины каждые две недели. При этом, как уже отмечалось выше, ежедневно следует визуально контролировать давление в шинах.

Таблица: технические характеристики шин Трэкол

Модель шины/Model ТРЭКОЛ
Размер шины/The Size Of The 1300х600х533
Тип рисунка протектора/Type Шашечка
Обозначение камеры/Camera Б/К
Норма слойности/Ply rating 2
Обод рекомендуемый/допускаемый, мм/Rim 500-533
Наружный диаметр, мм/Outer diameter, mm 1300 ± 30
Ширина профиля, мм, не более/Overall width, mm, not more than 650
Нагрузка, кгс/Maximum load, kg 400-600 (в зависимости от дорожных условий)
Давление, атм/Pressure, atm 0,06-0,58(зависит от дорожных условий и нагрузки)
Максимальная скорость, км-ч/Maximum speed, km/h 80 (зависит от дорожных условий, нагрузки, давления)
Минимальное давление на грунт, кг/см2 0,1-0,5
Рабочая температура(°C) от — 60 до +50
Назначение шины /The Appointment Of Эксплуатация по снегу , болоту, песок, бездорожье
Индекс нагрузки /Load index 90 -для индекса категории скорости F, 84 -для ин.-J
Высота грунтозацепа, мм 12
Масса шины, кг. 40 ± 2

Что нужно будет учесть при переделке автомобиля

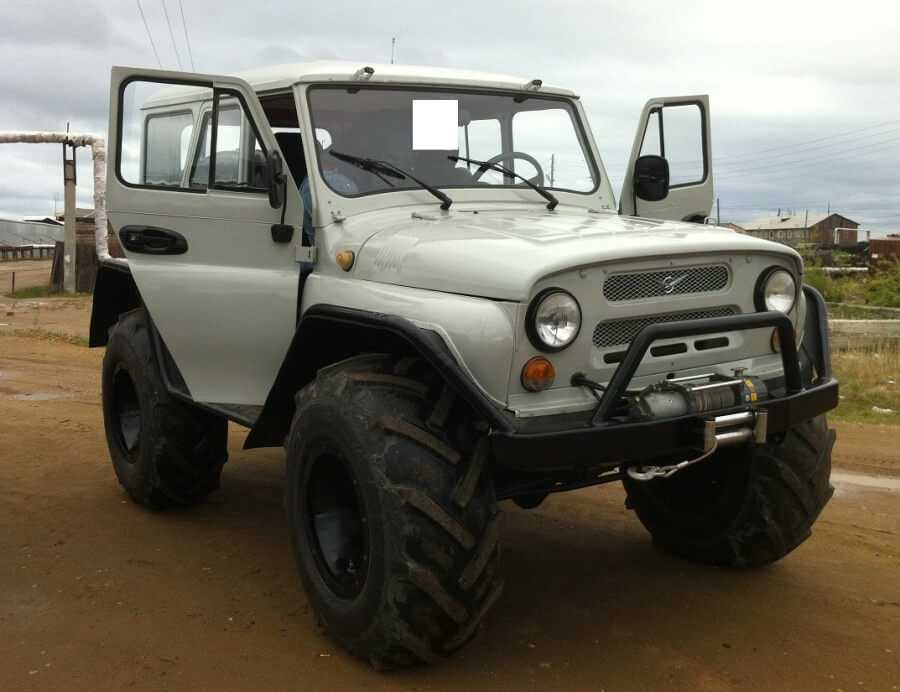

Если вы решили переделать свой УАЗ в вездеход посредством установки колёс с шинами низкого давления, вам придётся учесть некоторые факторы:

будьте готовы к тому, что вам придётся внести ряд серьёзных изменений в трансмиссию, мосты и элементы кузова вашего автомобиля

Это особенно важно, если речь идёт о переделке таких автомобилей, как «буханка». УАЗ «Патриот» на шинах низкого давления потребует гораздо меньше изменений в конструкции, чем «буханка»

Это объясняется тем, что в те времена, когда выпускались старые модели, ещё не использовались современные технологии и материалы;

  • у резины для низкого давления нет чёткого деления на летний и зимний варианты. Для зимы используются такие виды, которые не становятся жёсткими при отрицательных температурах. Это может негативно влиять на проходимость транспортного средства;
  • выбирая рисунок протектора, помните, что не всегда «глубже» значит «лучше». Увеличение глубины рисунка делает большей нагрузку на трансмиссию — учитывайте грунт, по которому вы планируете передвигаться, и выбирайте оптимальный вариант глубины рисунка.

Все работы по изготовлению вездехода на базе автомобиля УАЗ можно разделить на несколько условных этапов. Разберём их по очереди:

  1. Выбираем основу. Если в гараже нет «УАЗика», подходящего для превращения в вездеход, нам придётся подыскать нужную основу. Помните, что чем старше модель, тем больше придётся делать изменений.
  2. Изготавливаем задний мост и подвеску. Здесь лучше использовать независимую конструкцию. Её изготовление повлечёт за собой увеличение трудозатрат, однако это повысит проходимость машины. Подвеска соединяется с задним мостом специальной стойкой и рулевой втулкой.
  3. Крепим к подвеске колёса. Здесь необходимы ступицы из металла. Можем использовать камеры от грузовых автомобилей вроде «Урала».
  4. Выбираем двигатель, осуществляем монтаж и конструируем систему охлаждения.
  5. После установки двигателя монтируем выхлопную и тормозную системы и сцепление. Устанавливаем фары и подключаем всю коммутацию.
  6. Проводим все необходимые испытания полученного вездехода, устраняем недостатки и дефекты. После внесения всех исправлений и положительных результатов испытаний можем считать работу завершённой — наш вездеход готов преодолевать трудности.

Процесс создания шин низкого давления

Чтобы изготовить шины с низким давлением на УАЗ, каракат или Ниву, нужно создать саму покрышку, а также крепкое основание из металла, чтобы на него ее прикрепить.

Для самостоятельного создания ободрышей понадобятся:

  1. Основной материал — старые покрышки для грузового транспорта типа Газа-66, Краза 255 (шины ВИ-3), ЗИЛа 131. Также прекрасно подойдут шины с вертолетов, тракторов и небольших самолетов. Если у покрышек «пожеванная» внутренняя часть, использовать их не стоит. В такой резине может образоваться дыра после того, как будет снят верхний слой. В результате их придется попросту выбросить.
  2. Шило, нож (строительный), набор лезвий и точило для их правки. Соприкасаясь с прочными грузовыми покрышками лезвия быстро тупятся и становятся непригодными, так что одним обойтись не получится.
  3. Специальный шаблон из тонкого стального листа или картона поплотнее, а также мелок или маркер для обводки шаблона.
  4. Зажимы (максимально прочные). Лучше всего подойдут те, которыми рихтовщики зажимают кузова покореженного автотранспорта, когда пытаются их выровнять. Для обдирания шин подойдет и стандартная струбцина, но понадобится максимальная аккуратность. Можно орудовать рабочий процесс и обычными кусачками.
  5. Лебедка (автоматическая или ручная) и трос, чтобы натягивать ту часть протектора, которую будем отрезать. Натягивать ее можно и ручным редуктором.

Также может понадобиться молоток (для рихтовки).

Чтобы сделать ободрыши, большие шины нужно будет освободить от лишней резины на протекторе и боковых частях (боковинах). Также необходимо удалить посадочные сердечники и основание корда (внутренний защитный слой покрышки).

  • шину тщательно очищаем от всей грязи, а затем сушим;
  • используя шаблон, маркером или мелком по всей окружности колеса создаем рисунок протектора (таким, каким он станет после того, как часть ненужной резины будет убрана).
  1. По внутреннему периметру шины делаем надрез, чтобы избавиться от проволоки. Надрез лучше делать строительным ножом. Он удобен тем, что на нем можно выставлять длину лезвия.
  2. В районе надреза маркером размечаем прямоугольники и начинаем их вырезать.
  3. Через образовавшиеся отверстия в шине сможем увидеть проволоку, от которой и будем избавляться.
  4. Фиксируем покрышку железным стержнем, чтобы не сдвигалась, и поддеваем проволоку крюком, лебедкой с шины убираем. Убрать ее можно и отверткой, но для этого понадобится немало усилий.

Теперь начинаем шину обдирать:

  • по периметру нарисованной нами окружности протектора делаем надрезы, немного заглубляемся в прорезиненную основу корда;
  • с использованием клещей образовавшееся отверстие фиксируем;
  • резину, которая отслоилась, с помощью лебедки тянем и обдираем.

Чтобы дело шло легче и быстрее, подрезаем ее ножом.

  • постепенно сдираем ненужные слои резины и корда с поверхности протектора и боков, пока не останется один каркас;
  • чистим поверхность с помощью наждачки (если понадобится, рихтуем молотком).

Камера для будущего колеса готова.

  1. Создаем новый шинный каркас. Свариваем колесные диски с пластинами. Колесные диски с низким давлением также можно создать самому. Для этого подойдет самый заурядный таз из алюминия и пожарный шланг (для крепления).
  2. Шлифуем каркас.
  3. Надеваем камеру-ободрыш на каркас.

Покрышку качаем и можем устанавливать на наш автомобиль.

Двигатель

Показатель мощности на самодельном агрегате определяет производительность выбранного мотоблока. Чем этот параметр выше, тем эффективнее будет функционировать техника. С другой стороны, высокая мощность обуславливает увеличенный расход горючего. Если владелец живет в глубинке, вдалеке от заправочной станции, этот аспект будет играть значимую роль.

Тем пользователям, которые планируют использовать технику только в теплое время года, рекомендуется остановить свой выбор на бюджетной модификации с двухтактным мотором. Он проще устроен и быстро запускается. Для рыбалки и охоты в зимний период оптимальным вариантом станет четырехтактный силовой агрегат. Подобные вариации медленнее прогреваются, обеспечивая больший ресурс двигателя.

Вездеходы со спальным местом

Чтобы исключить самостоятельное изготовление сложного корпуса, применяют фабричное изделие. Брутальность ВАЗ 2109 на гусеничном ходу дополнена его отличной проходимостью и комфортностью салона. Штатная трансформация спинок передних сидений позволяет создать 2 полноценных спальных места. В багажнике останется достаточно места для груза.

В интернете опубликованы материалы для сборки крупных вездеходов:

  • «Мишутка»;
  • «Сокол»;
  • «Пелец».

Изготовление в домашних условиях

Надо уточнить, какие приготовления нужны дополнительно. Кроме формулировки критериев, выполнения чертежей и создания списка деталей, понадобится соответствующее помещение. Выполнять рабочие операции на открытом воздухе без перерыва не позволят погодные условия.

Кроме приобретения сварочного аппарата, придется освоить создание качественных швов. Выполнение отдельных операций можно поручить опытным специалистам.

Как крепить гусеницы

Простейший вариант — шины с обрезанными бортами. Цельные изделия отличаются высокой прочностью, минимальной стоимостью. Однако для надежного закрепления лучше применить конструкцию из транспортерной ленты либо составную гусеницу из траков. Фиксация рабочего положения обеспечивается специальными ограничителями — клыками.

Как изготовить шины самостоятельно

Заводские ШНД производятся, преимущественно, по спецзаказу, да и стоят не дешево. Поэтому неплохая альтернатива – сделать шины низкого давления своими руками. Существует два способа:

  • сделать из камеры;
  • сделать из обычной покрышки (с грузовой либо авиатехники).

Второй вариант считается более надежным, хотя и требует больших усилий.

Что нужно учесть при переделке

Прежде чем задаться вопросом о том, как сделать шины низкого давления, а тем более «обуться» в них, нужно понимать важные нюансы:

  • необходимо здраво оценивать состояние подвески (она может развалиться от перегрузок) а также силовые характеристики авто;
  • система «просто поставить» здесь не работает – при переходе на ШНД потребуется переделка подвески, изменение клиренса, установка новых ступиц (к примеру, для «УАЗа» хорошо идут ступицы от «КамАЗа» и «Урала»);
  • сцепление, тормоза, механизм охлаждения – придется модернизировать, и чем авто старше – тем больше изменений необходимо вносить.

Естественно, нужно быть готовым к прощанию с крупной суммой финансов даже если переделка осуществляется собственноручно. Если у авто не хватит «сил», вероятно, придется менять даже мотор. Автомобиль должен быть в отличном состоянии, чтобы выдержать нагрузки.

Самодельные шины низкого давления

Этапы изготовления

Делам ШНД из камеры:

  1. Самое сложное в данном варианте – манипуляции с диском. Из диска вырезается внутренняя часть под размер шины. При необходимости изготовляется «разварка».
  2. Диск оснащается дополнительными упорами по бокам и креплениями, чтобы эластичная камера не сминалась при езде.
  3. К упорам нужно приварить крепления под перемычки, к ним присоединятся металлические пруты (можно использовать цепи, тросы, главное – отсутствие углов, которые при нагрузке вспорют камеру). Таким образом, посадочное место для «шины» готово.
  4. В посадочное место помещается камера, перемычки должны надежно ее закрепить.

Размер диска должен соответствовать «возможностям» ступицы авто. По давлению для обоих случаев рекомендаций нет – накачивать необходимо в соответствии с индивидуальными особенностями шины, авто и эксплуатации.

Делаем ШНД из покрышки. Вариант с покрышкой называется «ободрышем» и буквально соответствует своему названию:

  1. Берем покрышку, очищаем. Недопустимо наличие внутренних повреждений на ней.
  2. Рисуем новый протектор (проще сделать «елочку»).
  3. Фиксируем покрышку, по окружности делаем прорези и извлекаем при помощи лебедки из них проволоку.
  4. Чуть пониже корда подрезаем с внешней стороны резину по окружности. «Скальп» проще снять, если каждый подрезанный кусок захватить клещами (уместно использование лебедки). После того, как резина оттянулась – обрезаем ножом. Все это делается по заранее нарисованному будущему контуру протектора.
  5. «Ободрыш» зачищаем наждачной бумагой – он готов!
  6. Дисковый каркас собираем из пластины и трубок (некоторые умельцы делают диски из тазов) и надеваем на него «шину».

Для наглядности можно посмотреть видео самоделки. Однако стоит учитывать, что самоделки не так долговечны, как заводская продукция – они более чувствительны к порезам и износу.

Шины низкого давления – это «хард»-тюнинг. Чтобы его провести, нужно обладать хорошими навыками «общения» с авто. Кроме «переделок» и «самоделок» существуют заводские варианты вездеходов на «пневматиках» («Шаман», некоторые модели «УАЗа», военная техника). Определиться в выборе поможет желание возиться и ценовой критерий.

Колеса низкого давления своими руками: модификация самоделок из легкой сельхозтехники

Колеса низкого давления – вещь дорогостоящая, соизмеримая с ценой остальной части караката или болотохода. Поэтому остановимся на том, как сделать самодельную мототехнику – пневмоход, квадроцикл или болотоход на пневмоходу.

    • находим основу – готовые покрышки от грузовой или авиационной техники. Последняя в разы легче и долговечнее. За счет равномерной толщины с ней будет проще работать. Но покрышки от ЗИЛов или ГАЗа тоже достойны внимания;
    • удаляем проволочный корд по всему периметру заготовки;
    • подрываем и демонтируем протекторный рисунок резины. Вручную это достаточно трудоемко, из-за чего нам понадобится лебедка и острый нож;

  • собираем запаску;
  • накачиваем камеры. Чтобы покрышки были плотно зафиксированы к диску, применяют транспортерное полотно армированного типа.

Подобные рекомендации – прогрессивное решение для любых самодельных машин из мотокультиваторов – караката, квадроцикла, болотохода и даже снегохода.

Мы рассмотрели наиболее популярные самоделки с двигателем от мотоблока. Но на этом изобретательность народных умельцев в отношении данного сельхозагрегата не заканчивается. Жители Северных районов давно оценили преимущества аэросаней, мотосаней, снегохода. А минитрактор или мотобуксировщик из мотоблока стал постоянным спутником домашнего хозяйства.

Конструктивные особенности

Вездеходы на шинах низкого давления обладают уникальной проходимостью в первую очередь за счет необычного подхода к конструкции и снижения давления внутри покрышки. При этом пятно контакта составляет одну третью или одну четвертую часть от всей поверхности шины.

За счет увеличения площади соприкосновения снижается и нагрузка на почву, что весьма важно для техники сельскохозяйственного назначения. При накачке покрышек необходимо ориентироваться, чтобы разница давлений (между сверхнизким и низким) была около 0,3 МПа

При накачке покрышек необходимо ориентироваться, чтобы разница давлений (между сверхнизким и низким) была около 0,3 МПа.

Амфибии.

Что касается вездеходов-амфибий (о них мы уже упоминали), то их плавучие свойства обеспечиваются специальными наполнителями в шинах.

При этом днище таких автомобилей является абсолютно герметичным. При необходимости увеличения скорости передвижения к делу подключаются колеса, но большей эффективность обладают, конечно, водометы.

Рамы.

Кроме этого, вездеходы на шинах низкого давления имеют особою шарнирно-сочлененную раму.

Эта конструктивная особенность позволяет колесам занимать любые позиции друг относительно друга (все зависит от особенностей самой машины).

Применение рам шарнирно-сочлененного типа позволяет улучшить проходимость техники и свести к минимуму вероятность ее переворачивания.

Мосты.

В вездеходах на колесах может быть два или три моста. В первом варианте все колеса являются ведущими. При этом в каждом из них есть возможность блокирования межосевого и межколесного дифференциала.

Еще одна особенность таких систем – возможность отключения одного из мостов. Если необходима большая проходимость, то лучше отдавать предпочтение трехмостовым авто с системой 6х6.

Или четырех мостовыми с системой 8х8.

Двигатель.

Что касается основного узла, то вездеходы с шинами низкого давления могут иметь как карбюраторный, так и дизельный двигатель.

Дизельный вариант больше подходит для техники среднего и большого размера, а карбюраторный – для небольших вездеходных устройств, предназначенных для любителей охоты или рыбалки.

Что автомобилисты думают про классификацию автомобильных шин

  1. Как не ошибиться с выбором зимней резины? Лучше всего покупать в холодное время года. Просто смотрите, не дербенеет ли покрышка на морозе. Если да, то ее качество оставляет желать лучшего. Хорошая резина должна сохранять мягкость. Еще момент: не существует качественных всесезонных покрышек. Примите как факт. Запаситесь летним и зимним комплектом, и обувайтесь в летние скаты не раньше, чем за окном не появится устойчивый температурный плюс.
  2. Научитесь немного разбираться в классификациях и маркировках шин. Значок снежинка обозначает, что протектор прошел тестирование на торможение по снежной твердой трассе и при наличии в авто ABS. Буквы M+S (mud+snow) говорят о том, что колеса пригодны для снежной и очень грязной дороги. Если на боковине ската нет значка трехглавой вершины, а стоят лишь буквы M+S, это означает, что он пригоден для холодной погоды, правда, не для наших суровых зим, а так же для сильного бездорожья, грязной, обледенелой трассы и т.д.
  3. Что касается классификации шин по скорости и нагрузке, то высокие показатели не говорят о том, что протектор более устойчив к пробоям, или дефектам, получаемым от трения о бордюры. Скоростные протекторы имеют радиальную конструкцию, плюс, некоторые варианты дополнены специальной прокладкой (между каркасом и брекером). От этого они становятся шумными, однако и более жесткими, что позволяет надежнее держать удары на дорогах. Если говорить о классификации грузовых шин, то варианты с высоким индексом кроме дополнительной прокладки имеют усиления и в боковых частях. Самые прочные скаты выпускаются для машин SUV-категории, в них усиливающие подложки размещены еще и в плечах. Это делает их пригодными для очень плохих дорог, и если вам предстоят такие поездки, то найдите для себя подходящий по высоте и скоростным нагрузкам вариант. Стоит упомянуть, что некоторые зарубежные производители авто устанавливают скаты с большей грузоподъемностью на авто, предназначенные для российского потребителя. Такая машина потребляет больше горючего и колеса у нее тяжелее. Езда на них получается довольно жесткой, что не может не сказываться на уровне комфорта, а так же на износе подвески и кузовных деталей. А можно просто чуть сильнее, чем принято, подкачивать колеса (на 0,3-0,5 бар больше). Но тогда снизится плавность движения и сцепление с поверхностью дорожного полотна.
  4. Встречаются еще и цветные полоски, которые могут быть нанесены снаружи на беговую дорожку колеса, или в его канавке. Они имеют отношение лишь к классификации шин по рисунку протектора (типоразмер при этом может быть разным). Такие обозначения используются самими производителями, или дилерами для удобства хранения на складах, чтобы не создавать путаницу и быстро находить протекторы с нужным рисунком, которые необходимы для продажи и отгрузки. Эти цветные полоски ничего не говорят о качестве покрышек, и ни в коем случае не следует их наличие считать признаком брака в колесе.

Шины низкого давления своими руками

Как и любое колесо, пневматик низкого давления конструктивно состоит из ступицы, монолитного или разъемного диска (или спиц) и шины. Давайте рассмотрим некоторые виды самодельных колес и способы их изготовления.

Самую простую конструкцию имеет пневматик с двумя дисками. Согласно заранее сделанных расчетов вытачивается ступица (если это ведущий элемент, то с посадочным местом под ось, если колесо не является ведущим, то делается посадочное место под подшипники). На ступице так же протачиваются фланцы для крепления дисков. Далее необходимо вырезать два диска из листового металла. Любители часто используют тонкую листовую сталь (1 – 3 мм), либо сплавы на основе алюминия (Д16-Т, АМГ) и им подобные.

Пример крепления диска колеса низкого давления

После закрепления дисков на ступице, следует соединить их между собой полосами металла, изогнутыми по диаметру поперечного сечения камеры. Число таких полос обычно делают не менее 12. Соединительные полосы делают из того же материала, что и диски. Все соединения деталей движителя делают либо заклепочными, либо болтовыми с элементами контровки.

После сборки основы, на нее одевается камера и крепится к ободу (диску) брезентовыми ремнями с помощью зацепов или винтов. Вместо брезентовых ремней некоторые “самоделкины” используют полосы из тонкой транспортерной ленты. При накачивании шины, камера несколько выпирает в промежутки между крепящими ремнями, образуя тем самым своеобразные грунтозацепы.

Так как “голая” камера подвержена повреждениям об острый лед, камни и другие препятствия, распространена такая мера повышения живучести: самодельные колеса низкого давления обувают в облегченные покрышки.

Для этого используют либо разрезанную камеру такого же размера, как и основной баллон, либо используют облегченные стандартные покрышки от различной техники.

Пример изготовления облегченной покрышки по методу А. Кокшарова из Карелии

Автор отмечает, что применение данной технологии значительно повышает срок службы самодельных шин, а так же повышает проходимость вездеходов собственного производства.

Использование правильных шин – одно из главных условий хорошей проходимости для любого вездехода. Поскольку стоимость специализированного комплекта, почасту изготавливающегося мелкосерийно либо и вовсе на заказ, нельзя назвать гуманной, рассмотрим, как сделать колеса низкого давления своими руками. На видео продемонстрируем процесс преображение стандартных грузовых покрышек в ободрыши.

Инструкция по изготовлению вездехода

До начала работы необходимо изучить чертежи и приступить к созданию машины по такому плану:

  • из металлического квадратного или прямоугольного профиля сварить раму;
  • сделать шкворень и независимую подвеску для сборки ломающегося соединения;
  • собрать задний мост или взять готовый от старого автомобиля;
  • смонтировать подвеску на амортизаторах;
  • установить на раму подходящий двигатель, например от мотоблока;
  • закрепить сиденье;
  • прикрутить пластиковую или металлическую защиту;
  • поставить колеса;
  • подключить светотехнику.

Тормоза, крепеж для навесного оборудования и системы безопасности мастер подбирает индивидуально под воплощаемый проект.

Сложные моменты сборки

Самое трудоемкое в производстве пневмохода — изготовление шин низкого давления.

Их делают таким образом:

  • подбирают старую грузовую покрышку с невысокой степенью износа;
  • очищают ее от грязи;
  • демонтируют проволоку через надрез по всей площади;
  • прорезают рядом прямоугольное окно;
  • надежно фиксируют колесо;
  • сдирают внешний слой резины;
  • сваривают диск из подручного материала;
  • надевают на него получившуюся камеру.

Как выглядит самоделка

Каждый мастер видит плод своего труда по-своему. Чаще всего самодельный пневмоход представляет собой небольшую кабину с остеклением или без него, установленную на ломающейся раме. Передвигается такая конструкция на 3 или 4 больших колесах.

Зачем необходимы колёса низкого давления?

Ответить на данный вопрос не так просто как кажется, ведь перечислять все преимущества, которые автолюбитель получает после установки такого типа шин можно достаточно долго. Стоит отметить наиболее важные моменты:

  • Благодаря шинам низкого давления, можно значительно увеличить дорожный просвет (клиренс) автомобиля, а это в свою очередь даёт возможность легко преодолевать неровные участки дорог, ухабы, легко проезжать колею и т.д.
  • Помимо прочего колёса подобного типа значительно увеличивают уровень проходимости транспортного средства. Достигается это за счёт большей площади соприкосновения с дорогой. Особенно это становится заметно на мягких почвах и болотистой местности. Шины низкого давления

При этом стоит отметить, что у шин низкого давления существует и ряд недостатков:

  • Ощутимо снижается скорость автомобиля на любом покрытии
  • Значительно изменяется клиренс транспортного средства и в связи с этим снижается устойчивость транспортного средства и увеличивается склонность к опрокидыванию
  • Ну и нельзя не отметить повышенные нагрузки на узлы трансмиссии и подвеску, что приводит к преждевременному износу узлов и агрегатов.

Рекомендуем:

Грязевая резина: что такое, для чего нужна, цена и где купить

Плюсы и минусы шин низкого давления

Вездеходная техника используется там, где обычному автомобилю, пусть даже и полноприводному, делать нечего. В настоящее время выпускают вездеходы на колесах, гусенице, шлейках и воздушной подушке. Колесные траки представляют наиболее универсальный и востребованный тип техники данного класса.

Шины снегоболотоходов имеют как достоинства, так и недостатки.

К положительным качествам можно отнести:

  • хорошую плавучесть;
  • повышенную проходимость;
  • низкая вероятность прокола;
  • универсальность (можно использовать в любое время года, в любой местности).

Недостатки:

  • уменьшение срока службы некоторых узлов машины;
  • большой расход топлива (но гораздо меньше, чем у гусеничных траков);
  • плохо подходят для твердого покрытия.

Крайне нежелательно использовать колесный вездеход на шинах низкого давления на обычных дорогах. Помимо увеличенного уровня шума в кабине, различных вибраций, происходит быстрый износ резины.

Инструменты и материалы для постройки транспорта

В основном вездеходы-пневматики собирают своими руками в гараже, используя доноров — старые отечественные авто.

Элементы, без которых не обойтись в работе, следующие:

  • подходящая рама, выдерживающая нагрузку не менее 200 кг;
  • задний мост для монтажа колес;
  • место водителя с сиденьем;
  • остекление или щитки для его защиты от влаги и грязи;
  • двигатель;
  • подготовленные для бездорожья шины;
  • осветительные приборы для ночной езды.

Из инструментов потребуются:

  • аппарат для сварки;
  • УШМ (болгарка);
  • ключи гаечные;
  • молоток, зубило;
  • напильники;
  • пассатижи;
  • электродрель;
  • линейка, штангенциркуль, рулетка;
  • нож;
  • лебедка.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Моя база
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
