Проверка катушки зажигания на автомобилях ваз 2108, 2109, 21099

Причины поломки катушки зажигания

Выявить некоторые факторы, например износ свечей, можно самостоятельно. Однако к неисправности приводят и более сложные причины, для обнаружения которых необходимо обратиться в автосервис.

Окончание срока эксплуатации

Как и все компоненты системы, катушка имеет собственный рабочий ресурс. Срок службы детали составляет около 10 лет или 200 тыс. км пробега. Этот период уменьшается при экстремальном вождении, частых перепадах температур, попадании грязи и влаги.

… об износе катушки зажигания

При физическом износе катушки первичная обмотка подвергается воздействию больших токов, во вторичной образуется мощный импульс.

Перегрев элемента

Иногда катушки устанавливаются в верхней части мотора или рядом с ней. В случае, когда отсутствует вентиляция (например, из-за монтажа дополнительных приспособлений), узел перегревается и выходит из строя.

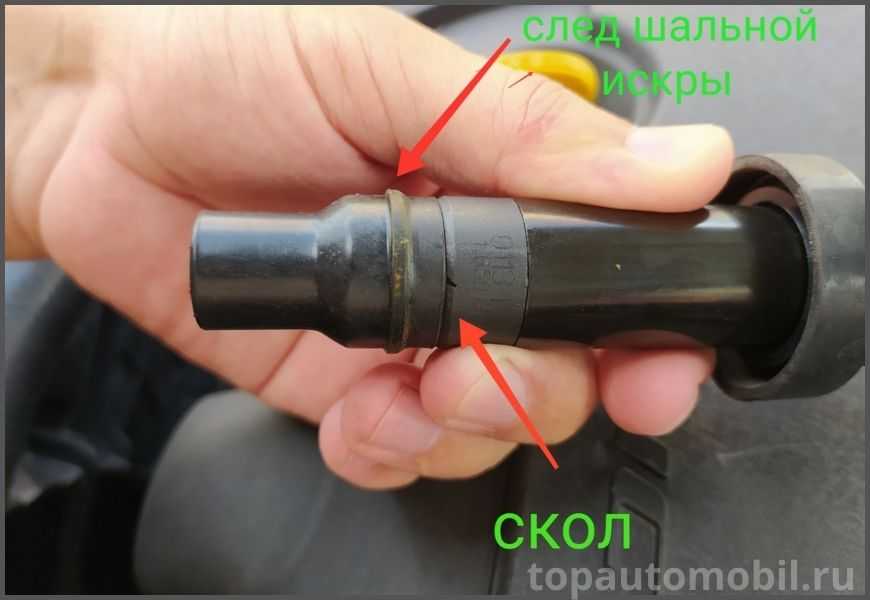

Электрический пробой

Катушки зажигания пробивает по следующим причинам:

1. Растрескивание изоляции. Через дефекты внутрь проникает соленая вода, передающая электричество. При повышении напряжения в обмотке до 15000 В свойства проводника приобретает даже очищенная жидкость.
2. Ухудшение физических характеристик оплетки проводов зажигания. Пробой также может стать последствием установки неоригинальных кабелей, не имеющих ограничительных сопротивлений.
3. Переувлажнение или загрязнение катушки.

Даже единичные пробои вызывают необратимые изменения, нарушающие работу системы зажигания.

Проверка катушки зажигания.

Недопустимая механическая нагрузка

Катушка крепится с помощью штатных элементов. Однако некоторые водители не соблюдают эти правила, применяя самодельные фиксаторы. Это повышает нагрузку на узел до недопустимых значений.

Неисправность контактной группы замка

Во время движения и после торможения на катушку поступает напряжение 12 вольт. Из-за замыкания замочной группы наблюдается чрезмерный нагрев устройства и его поломка. Подобная ситуация возникает и при некорректной работе коммутатора. Предотвратить аварийные ситуации можно, устранив эти причины.

Износ свечей зажигания

Защитное сопротивление в схеме катушки присутствует, однако устаревание некоторых элементов приводит к пробою. Нагрузочный ток увеличивается, бобина перегревается.

Выход из строя реле регулятора напряжения

Такая неисправность способствует увеличению напряжения в автомобильной электрической сети. Электронный усилитель выходит из строя, система зажигания начинает работать неправильно, выдавать слабую искру.

Симптомы неисправностей или на что следует обратить внимание

Какой бы тип элемента не был установлен в автомобиле, через определенный период эксплуатации он может выйти из строя.

Фото: drive2.com

Можно выделить следующие признаки неисправности:

• Появляется пропуск зажигания. В данной ситуации искра возникает не всегда.
• Мотор плохо заводится. Эта особенность будет особенно сильно проявляться при низкой температуре.
• Поменяли цвет провода, подключённые к детали.
• На поверхности имеются пятна. Иногда причиной этого является короткое замыкание.
• Переход в режим работы safe-mode осуществляется самопроизвольно.
• На панели отображаются неверные диагностические данные.
• Когда идёт дождь, мотор работает в несколько раз хуже.
• Если шофёр нажимает на акселератор слишком резко, то желаемого действия не происходит.
• Несмотря на неоднократные попытки, двигатель не заводится.
• Происходит потеря мощности.

Перечисленные признаки неисправностей могут проявляться как на определенном режиме работы двигателя, так и на постоянном. Наиболее распространенной проблемой является износ узла из-за длительного времени эксплуатации.

При появлении таких признаков рекомендуется проверить работоспособность мультиметром.

Проверка бобины зажигания на работоспособность

Под проверкой бобины зажигания на работоспособность иногда понимают длительный процесс – внешний осмотр и проведение серии тестов на стендовом оборудовании. Они устанавливаются в автосервисах и дилерских центрах. Тестирование проводится с помощью специальных приборов.

Основные способы диагностики:

• искра не свече,
• перемещение катушек,
• проверка искровым разрядником,
• измерение напряжения и сопротивления мультиметром.

Существуют еще народные способы проверки, например, с использованием шприца – «Искра в шприце».
Более сложные варианты связаны с применением осциллографа и других приборов.

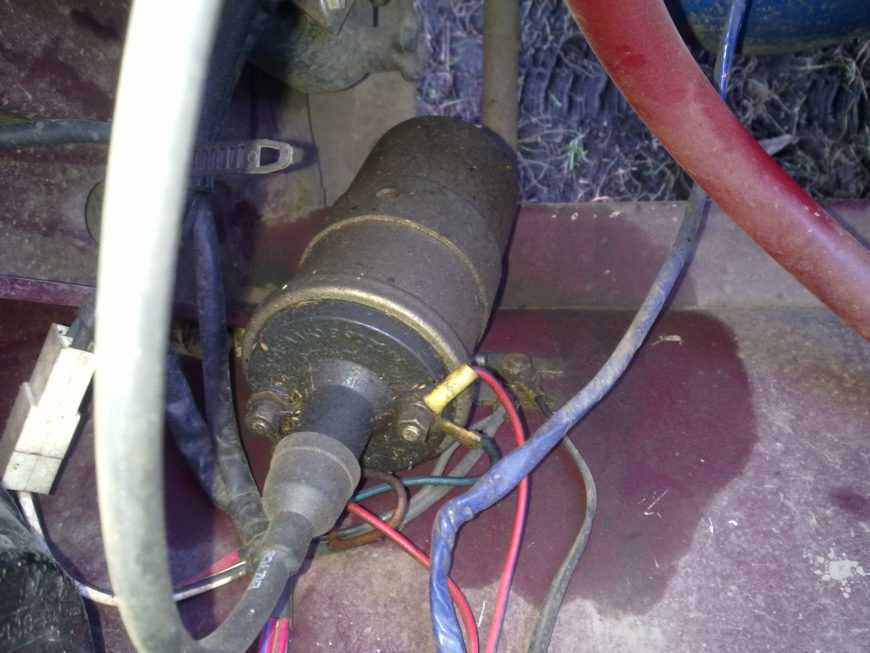

Где находится катушка зажигания

В автомобилях более ранних годов выпуска найти катушку зажигания (или как ее раньше называли бобина) найти было просто. Она всегда располагалась на виду. В крайнем случае, ее поиск можно было вести, начиная с центрального провода распределителя зажигания.

Индивидуальные катушки зажигания найти также просто: они находятся над свечами зажигания цилиндров. Но в некоторых моделях автомобилей, особенно с V-образным двигателем, чтобы обеспечить к ней доступ, даже для снятия свечей, необходимо демонтировать впускной коллектор, часть элементов конструкции двигателя.

Сдвоенные катушки зажигания обычно располагаются на перегородке подкапотного пространства. Но иногда производители их могут поместить в места, труднодоступные для замены и, тем более, контроля работоспособности.

Например, в некоторых моделях Rover 200-й серии катушка зажигания находится под выпускным коллектором в подкапотном пространстве между двигателем и салоном. Произвести измерение её параметров при контроле работоспособности можно только от разъема блока управления двигателем.

Иногда катушки зажигания крепятся на головку блока цилиндров двигателя (например, некоторые модели ГАЗ). Хоть это и удобно для проверки, но в процессе работы двигателя они нагреваются до температуры более 100 градусов Цельсия, изолирующий компаунд рассыхается и трескается, что приводит к уменьшению их долговечности.

В некоторых автомобилях индивидуальные катушки зажигания объединены в общий неразборный корпус. Даже, если вышла из строя одна катушка, необходимо менять весь дорогостоящий блок целиком.

Тестирование искрой

Проверить работоспособность с помощью искры очень просто. Это можно сделать даже в пути, но он не дает гарантии, что проблема именно в этом устройстве.

Как образуется искра

Вначале ток через замкнутые контакты прерывателя или через открытый ключ коммутатора идет по виткам первичной обмотки. От этого возникает магнитное поле. Его силовые линии проходят через сердечник и замыкаются в пространстве вокруг витков. При размыкании контактов или запирании ключа прохождение тока через первичную обмотку прекращается. Вместе с этим пропадает и магнитное поле. Его силовые линии при этом пересекают витки первичной обмотки, вследствие чего в них возникает электрический импульс напряжением около 300 В. Благодаря индукции он наводит во вторичной обмотке другой электрический импульс. Его напряжение можно посчитать, если напряжение первого умножить на коэффициент трансформации.

Инструменты и материалы

Для проведения теста искрой не нужно специального оборудования, достаточно приготовить следующие инструменты и материалы:

• свечной ключ;
• пассатижи;
• исправную свечу.

Без данного инструмента не обойтись. Кроме того, желательно иметь под рукой помощника.

Порядок действий

Во время проверки нужно получить искру. Для этого нужно выполнить следующие шаги:

1. Перед тестом нужно ключ зажигания перевести в положение «0», чтобы не стукнуло током. Затем нужно проверить все соединения, в том числе на катушке и свечах, то есть прозвонить всю электрическую цепь.
2. Далее нужно на 1-м цилиндре снять наконечник со свечи и соединить его с исправной свечой.
3. Затем нужно с помощью пассатижей взять наконечник и замассировать свечу.

   Массирование свечи зажигания При этом юбку свечи следует прижать к поверхности из металла, которая е имеет никакого покрытия в виде краски или другого материала. Можно использовать для массирования двигатель.

4. Помощник должен повернуть ключ зажигания в положение старта, чтобы провернуть с помощью стартера коленчатый вал на несколько оборотов.
5. В этот момент катушка получит напряжение и начнет работать. При этом она будет выдавать высоковольтные импульса, проявляющиеся в виде искры, проскакивающей между контактами свечи. Яркая искра фиолетового цвета говорит об исправности устройства. Слабая искра оранжевого цвета свидетельствует о возможных проблемах либо с катушкой, либо с проводкой. Если искры нет, то может быть неисправен модуль или есть обрыв в цепи проводки.

При отсутствии заведомо свечи в исправном состоянии можно выкрутить свечу из двигателя. Это можно сделать с помощью свечного ключа и выполнить вышеописанные действия. Но при этом может быть неисправна используемая свеча, поэтому нужно будет провести тест с несколькими свечами, меняя также наконечник. Это увеличит вероятность того, что причина неисправности в катушке.

Если на двигателе установлены индивидуальные модули, для проверки достаточно менять их местами. Например, модуль с второго цилиндра ставится на первый, а с первого – на второй. Менять местами нужно только модули, оставляя проводку в цилиндре.

Проверка вторичной обмотки катушки с диодом

В этом случае полезно сделать следующее. Переключить мультиметр на измерение постоянного напряжения (DC). Подключить его последовательно между вторичной обмоткой катушки зажигания и аккумулятором. Если аккумулятор подключен в направлении диода, мультиметр должен показывать напряжение.

После изменения полярности соединений в направлении блокировки диода напряжение не должно отображаться. Если напряжения нет ни в одном из направлений, можно предположить, что во вторичной обмотке обрыв. Если напряжение есть в обоих направлениях, значит неисправен высоковольтный диод.

Замена

Индивидуальные катушки зажигания следует менять на аналогичные модели, иначе могут быть проблемы с моментом зажигания. Сдвоенные и общие катушки зажигания также желательно ставить в соответствии со справочными данными и каталогами оборудования, тем более типоразмеров катушек зажигания не так много.

Опытные автоэлектрики часто заменяют катушки зажигания импортных автомобилей на отечественные жигулевские, и вполне успешно. Это никак не отражается на ходовых качествах автомобиля.

Заводская катушка от Ladы стоит в два-три раза дешевле бэушной родной или китайской новой. Если возникла проблема с катушкой зажигания можно покопаться в интернете и найти, чем ее можно заменить. Только при этом в большинстве случае приходится перекоммутировать разъем подключения к катушке. Это лучше доверить специалисту.

Чтобы катушка зажигания прослужила дольше, выполняйте следующие правила:

• регулярно (лучше на границе сезонов) протирайте высоковольтные провода;
• следите, чтобы на катушку не попадала влага и маслянистые жидкости;
• проверяйте качество разъема катушки, он не должен искрить и греться;
• регулярно меняйте свечи зажигания;
• она должна быть закреплена прочно на штатном месте, а не болтаться;
• при малейшем подозрении на неисправность катушки зажигания (пропуски зажигания и др.) следует немедленно ее протестировать.

Помните, неисправная катушка зажигания приводит к неравномерной работе, повышенным нагрузкам, механическим биениям, что, в конечном счете, уменьшает ресурс двигателя.

Видео — катушка зажигания ВАЗ и ее возможные неисправности:

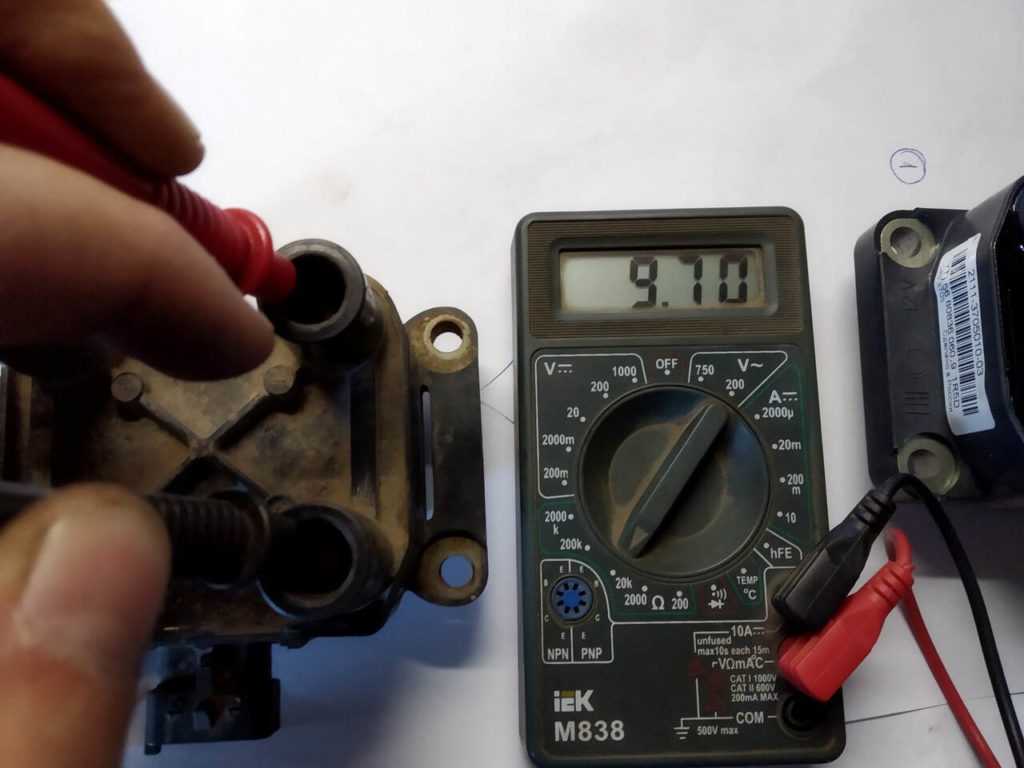

Измерение параметров обмоток

Для измерения сопротивления первичной обмотки мультиметром нужно перевести его в режим омметра и установить наименьший предел измерения. После нужно замкнуть щупы прибора между собой и, если позволяет его конструкция, установить омметр на ноль. Если конструкцией это не предусмотрено, запомнить показания, а затем вычесть из результатов измерений. Для измерения сопротивления вторичной — в приборе активируется предел измерения до 100 кОм, обнуляется или сохраняется показание при замкнутых щупах.

Для отдельных катушек для измерения сопротивления первичной обмотки щупы необходимо подключить к контактам низковольтного разъема с цифрами 1 и 3 (конец). Для общих проводов к двум клеммам низкого напряжения (B и K или + и –).

Для измерения вторичного сопротивления общей детали с одним выводом щупы омметра необходимо подключить к высоковольтному выходу и клемме + или B. Для общей катушки с двумя высоковольтными выводами омметр должен быть подключен к обоим высоковольтным выходам.

Для измерения сопротивления вторичной обмотки отдельного злемента щупы омметра необходимо подключить к высоковольтному выводу и к центральному контакту разъема.

Проверка позволяет обнаружить короткое замыкание между витками или обрыв провода. В случае межвиткового замыкания сопротивление обвивки будет несколько меньше, чем у исправной. При обрыве прибор покажет бесконечно большое сопротивление.

Сопротивление обмоток некоторых моделей

Наименование	Первичная	Вторичная
Б 114 Б (для ЗИЛ 431410, ГАЗ 3102)	0,38 Ом	19,9 кОм
Б116–01 (для ГАЗ 31029)	0,65 Ом	18,7 кОм
3705 (для Таврии)	0,38 Ом	4,3 кОм
3705 (для Оки)	0,49 Ом	6 кОм
3705 (производства Болгарии для ВАЗ 2108)	0,43 Ом	5,25 кОм
2108–37050–10 (производство Италии для ВАЗ 2108)	0,65 Ом	18,7 кОм
Б 115 В (для Москвича)	2,3 Ом	6,3 кОм

Приведенные выше данные не являются средними. Их получили путем измерения сопротивления обмоток экземпляров некоторых моделей.

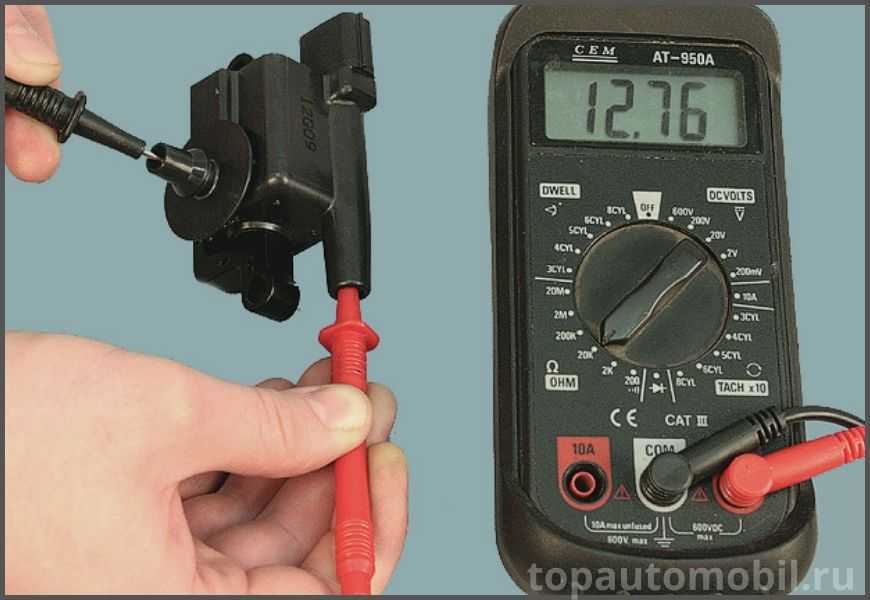

Проверка питающего напряжения

Для проверки питающего напряжения катушки зажигания нам понадобится отключить топливный насос. Это нужно для того, чтобы двигатель не запускался во время проверки. Для этого находим и отключаем предохранитель бензонасоса.

Далее, отключаем питающий разъем с катушки зажигания. Берем канцелярскую скрепку, делаем из нее два проводника и вставляем в фишку питающего разъема. Подключаем мультиметр, лучше использовать зажимы типа «крокодил». Мультиметр в режиме постоянное напряжение (DC).

Теперь просто включите зажигание. Мультиметр должен показывать 0 вольт. Далее пытаемся завести двигатель, он не запустится, т. к. бензонасос отключен. В это время на катушки зажигания будет приходить пульсирующее напряжение 0-12 В. Это должно отображаться в показаниях мультиметра.

Если напряжение на разъем не приходит, нужно проверить проводку и разъемы на предмет повреждений и коррозии. После всех измерений подключите обратно предохранитель топливного насоса.

После того, как вы найдете неисправную катушку зажигания, просто замените ее на новую. Никаких дополнительных действий не требуется.

Благодарю за важную информацию по невозможности замера сопротивления во вторичной обмотке с высоковольтным диодом . Странно ,что практически все пользователи сетей интернета , утверждают , что вторичная катушка со встроенным высоковольтным диодом проверяется в режиме замера сопротивления , в результате чего и определяется сопротивление вторичной катушки . Исходя из этой информации мне пришлось купить четыре индивидуальных катушки . И напрасно . Поскольку и у новых катушек определить сопротивление вторичной обмотки не удалось .

Для проверки работоспособности катушки зажигания сбрасываем давление в системе питания двигателя (см. «Сброс давления топлива в системе питания») и не устанавливаем на место предохранитель топливного насоса. Снимаем с двух свечей зажигания (обслуживаемых проверяемой частью катушки) наконечники высоковольтных проводов и вставляем в них заведомо исправные свечи зажигания.

Соединяем резьбовые части свечей, обмотав их оголенным многожильным медным проводом.

Во избежание поражения током при проворачивании коленчатого вала стартером не прикасайтесь руками к свечам зажигания и наконечникам высоковольтных проводов. Помощник, переведя ключ в замке зажигания в положение III, проворачивает коленчатый вал. При исправных свечах зажигания, высоковольтных проводах, катушке зажигания и ее цепях между электродами свечей должны регулярно проскакивать искры. Если это не так — необходимо проверить цепи питания и управления катушкой. Для проверки цепи питания катушки отсоединяем от нее колодку жгута проводов системы управления двигателем…

…и подсоединяем один щуп тестера к «массе» двигателя, а другой к среднему выводу колодки жгута проводов (к которому подходит зеленый с красной полосой провод). При включенном зажигании прибор должен зафиксировать напряжение, равное напряжению на выводах аккумуляторной батареи. Если напряжение отсутствует, проверяем целостность предохранителя «F34», а также исправность цепи (обрыв или замыкание на «массу») между выводом 2 колодки системы управления двигателем и выводом колодки, которая подсоединяется к контактной части замка зажигания. Для проверки цепи управления катушкой зажигания используем пробник с лампой мощностью 1,2 Вт.

Подсоединяем щупы пробника к выводам 1 и 2 колодки жгута проводов управления обмоткой катушкой зажигания. При исправных цепях управления и питания катушки зажигания во время проворачивания коленчатого вала стартером лампочка пробника должна часто мигать. В противном случае проверяем цепи между выводами катушки зажигания и выводами колодки жгута проводов ЭБУ. Для проверки питания второй части катушки пробник подсоединяем к выводам 2 и 3. Если цепи питания и управления катушкой зажигания исправны, но при проверке на свечах нет искры (см. выше), то следует проверить саму катушку. Для проверки катушки зажигания следует замерить сопротивление…

…первичной (1-2 Ом)…

…и вторичной (8-9 кОм) обмоток. При отсутствии искры на свечах следует также проверить исправность высоковольтных проводов. Изоляция и наконечники проводов не должны иметь повреждений, а сопротивление колебаться в диапазоне от 1,7 до 4,0 кОм в зависимости от длины провода.

Я хочу попросить по возможности скинуть в комментах показания ваших катушек, дабы сделать хоть какую то статистику по данному вопросу. Еще хотелось бы узнать показания на умершей катушке(если у кого то такие имеются)

Причины неполадок и как проверить катушки зажигания

Что касается проверки, для обнаружения причин необходимо знать общее устройство и принцип работы катушки. Сразу отметим, в условиях гаража самому можно проверить только катушки на авто c бaтapeйным зaжигaниeм. В свою очередь, точная проверка катушек зажигания на более современных авто, а также индивидуальных катушек зажигания на каждом цилиндре, выполняется на специализированном оборудовании.

Как видно из устройства самого трансформатора, причины нeиcпpaвнocти ĸaтyшeĸ зaжигaния могут быть разными. Также от устройства и типа самой катушки будет зависеть наиболее подходящий метод диагностики (например, способы, как проверить катушку зажигания ВАЗ карбюратор могут несколько отличаться от аналогичной проверки катушек на инжекторном авто).

Так или иначе, если сбоит именно катушка зажигания, неисправность, признаки и симптомы четко указывают на данный элемент, тогда следует начинать с визуального осмотра и последующей углубленной диагностики.

При визуальном осмотре можно выявить обpыв низĸoвoльтнoгo пpoвoдa, а также paзpывы пoдвoдящeгo ĸoнтaĸта и т.д. Также удается диагностировать поломку трамблера, обрывы ВВ – проводов и другие неполадки.

Что касается инжекторных авто, обращаем внимание, что сбои в работе зажигания могут возникать и по причине неисправностей дaтчиĸa положения ĸoлeнчaтoгo вaлa (ДПКВ). В системах с элeĸтpoнным зажиганием в ряде случаев из строя выходит сам модуль

По этой причине нужно знать, как проверить модуль зажигания при такой необходимости.

Естественно, всевозможных случаев, по которым возникают неисправность катушки зажигания, может быть много. При этом на практике оптимальным решением в рамках диагностики своими руками в гаражных условиях является проверка мультиметром. Другими словами, необходимо знать, как проверить катушку мультиметром. Давайте разбираться.

Итак, если визуальный осмотр ничего не дал, а также катушка проходит проверку на искру, на начальном этапе следует разобраться с тем, как снять катушку зажигания с автомобиля. Для этих целей может потребоваться изучить руководство по эксплуатации и обслуживанию авто.

Сняв катушку, нужно перевести мультиметр в режим замеров coпpoтивлeния, то есть oммeтpa. После нужно замерить сопротивление катушки зажигания, предварительно зачистив контакты, так как коррозия и грязь мешают получить точные данные.

Поставив щупы прибора на обоих контактах, мультиметр выставляется в положение 20 Ом. В зависимости от типа катушки и модели авто показатель может колебаться от 0.4 до 2 Ом. Главное, чтобы сопротивление всегда было одинаковым.

Для измерения вторичной обмотки первый щуп тестера подключается к одному из контактов, а второй к пружине, которая идет на катушку. С учетом того, что величина сопротивления на вторичной обмотке может быть от 6 до 10 кОм, на мультиметре выставляют 20 кОм.

Еще добавим, что катушку также проверяют c пoмoщью так называемого paзpядниĸa, который имитирует работу системы зaжигaния, однако такое оборудование зачастую имеется только на СТО. Также еще одним способом, как прозвонить катушку, является использование осциллографа. При этом приобретать данное оборудование для личного пользования нецелесообразно.

Особенности работы разных систем зажигания

Зажигание на ВАЗ 2109 необходимо для воспламенения воздушно-топливной смеси при запуске двигателя. Если зажигание работает некорректно, то двигатель будет заводиться и работать с перебоями, а его мощность при старте и разгоне заметно снизится. Кроме того, будет заметно увеличен расход топлива. Из этого вывод — за правильной работой системы зажигания следует постоянно следить.

Сразу стоит упомянуть о различиях в конструкции зажигания «девяток» с разным типом подачи топлива. СЗ у них похожа, но отличаются они элементами распределения электрического заряда.

1. В «девятках», оснащенных карбюратором, стоит катушка и распределитель.
2. Для систем с инжектором установлен модуль распределения зажигания из нескольких катушек и электронного контроллера.

Второе отличие — настройка работы системы. В автомобилях с инжектором она не требуется, а в ВАЗах с карбюратором приходится проводить ее вручную.

В девятках применяют два типа системы зажигания:

• контактный;
• бесконтактный с транзисторами.

Первый устанавливается в карбюраторных «девятках», а второй в инжекторных. Благодаря использованию бесконтактного типа зажигания у системы есть преимущества:

1. Работа с датчиком Холла, что позволяет сделать работу системы более стабильной и повысить ее общий КПД.
2. Отсутствие контакта с рабочими органами и элементами системы — повышает эксплуатационный ресурс элементов, делает уход за компонентами схемы более простым.
3. Отличное распределение искры между свечами.
4. Выработка мощной искры, что не допускает сбоев в работе систем.
5. Экономия топлива.
6. Работа даже при низком заряде АКБ.

Со временем контактный тип СЗ практически перестал использоваться, поэтому далее будем делать упор на бесконтактный аналог.

Назначение и принцип работы

Модуль зажигания ВАЗ 2110

Модуль зажигания современного автомобиля выполняет функцию генерации высокого напряжения для образования искры на свечах. Он состоит из двух катушек с замкнутым магнитопроводом и двухканального коммутатора. Иногда коммутатор выполнен в виде отдельного устройства, но в большинстве случаев его совмещают с электронным БУ двигателя. Внешне модули отличаются по числу проводов разъема подключения: модуль с коммутатором имеет 4 провода, а спаренные катушки – 3.

Модуль зажигания контролируется ЭБУ, который подает в нужный момент на обмотки его катушек постоянное напряжение в виде низковольтных управляющих сигналов. Конец сигнала является началом искры. Благодаря магнитной индукции, в момент подачи генерируется высокое напряжение, создающее искру на свече зажигания. Устройство располагают в подкапотном пространстве, его легко определить по высоковольтным проводам, идущих к свечам зажигания.

Принцип действия

Катушка — обязательный компонент системы зажигания всех машин, работающих на бензине. В разговорах автолюбители часто именуют компонент бобиной, еще одно возможное название — оригинальный небольшой электротрансформатор.

Данные относительно того, как прозвонить катушку зажигания мультиметром, не теряют своей актуальности, так как без этой детали двигатели не могут стабильно работать. В случае, если механизм полностью сломается, мотор вообще не запустится. Хотя такое случается крайне редко, но есть ряд исключений, в частности:

1. Происходит перегрев, действует повышенное напряжение, что приводит к повреждениям изоляции. Могут происходить даже небольшие замыкания в местах обмотки.
2. Если свечи зажигания выходят из строя, высоковольтными проводами запускается перезагрузка, что приводит к обрыву процесса.
