Разболтовка колесных дисков: что это, как её узнать и таблицы совместимости

Как измерить сверловку (PCD) колесного диска?

Очень часто нам задают вопрос о том, как правильно измерить один из основных параметров колесного диска — его сверловку (она же PCD). И сегодня мы подробно ответим на этот вопрос.

PCD (Pitch Circle Diameter) — диаметр расположения центров отверстий под крепеж на колесном диске.Пара примеров:5х114.3 — 5 отверстий, которые расположены на диаметре 114.3мм;3х112 — 3 отверстия, которые расположены на диаметре 112мм;4х108 — 4 отверстия на диаметре 108мм;6х139.7 — 6 отверстий на диаметре 139.7мм.

Измерение сверловки 4-х или 6-ти болтового колесного диска не представляет никакой сложности, необходимо просто замерить расстояние между центрами противоположных отверстий.

Однако, измерение сверловки 5-ти болтового диска более нетривиальная задача, ведь тут нет противоположных отверстий (противоположным считаем то отверстие, хорда к центру которого проходит через центр (!) колесного диска).

Мы всячески НЕ рекомендуем использовать широко распространенные в интернете методы с одним измерением и дальнейшим умножением полученного значения на некий коэффициент — с 99% вероятностью Вы получите неверное значение.

Итак, чтобы измерить сверловку (PCD) 5-ти болтового диска необходимо произвести два измерения и затем сложить два полученных значения.

Замеры в силу своей специфики мы конечно же будем проводить на колесной проставке, а не на колесном диске, но это совершенно не меняет сути.

Замер №1: расстояние от внутренней кромки одного из 5-ти отверстий до центрального отверстия (DIA) колесного диска:

Замер №2: расстояние от внешней кромки одного из 5-ти отверстий до противоположной стороны центрального отверстия (DIA) колесного диска:

Результат второго замера равен 92.0мм:

Складываем два полученных значения: 20.0 + 92.0 = 112ммТаким образом, сверловка колесного диска (проставки-адаптера в нашем случае) имеет значение 5х112 (где «5» — количество отверстий, «112» — диаметр расположения их центров в миллиметрах).

Закрепим полученные знания еще одним примером. На этот раз замеры будем производить не штангель-циркулем, а обычной линейкой.

Измеряем расстояние от внутренней кромки одного из отверстий (любого) до ЦО (центрального отверстия, DIA):

Далее измеряем расстояние от внешней кромки одного из отверстий (опять же любого) до противоположной стороны ЦО. Следите за тем, что бы линейка проходила строго через центр колесного диска!

Складываем: 20.0 + 92.0 = 112мм, т.е. в данном случае значение измеряемой сверловки все те же 5х112!

Сверловка определена!

Ручной подбор по разболтовке диска

5X114.3 — 774
4X114.3 — 204
4X100 — 850
5X120 — 120
6X139.7 — 208
4X98 — 114
5X98 — 31
5X110 — 71
5X108 — 193
4X140 — 6
5X100 — 179
5X139.7 — 65
5X120.6 — 10
5X128 — 8
5X112 — 239
5X130 — 49
5X160 — 14
5X154.94 — 1
5X120.65 — 53
5X115 — 90
6X120 — 10
6X132 — 3
5X105 — 24
5X127 — 49
6X127 — 7
6X115 — 6
8X165.1 — 40
8X165 — 7
8X180 — 4
8X210 — 3
3X98 — 5
5X118 — 10
5X120.7 — 2
4X110 — 10
3X100 — 4
6X114.3 — 18
4X190 — 1
8X170 — 3
6X135 — 5
5X135 — 4
7X150 — 1
8X200 — 1
6X180 — 1
4X120 — 4
5X165.1 — 4
6X125 — 1
6X170 — 1
4X130 — 7
5X150 — 5
5X106 — 1
6X130 — 2
4X95.2 — 4
4X101.6 — 4
3X115 — 1
3X105 — 2
5X140 — 1
6X200 — 4
4X95.25 — 3
3X112 — 2
5X205 — 1
3X125 — 1
6X205 — 3
5X170 — 1
4X160 — 1

Наиболее распространенные значения=»ltr»>

Показатель PCD колеблется не только в зависимости от производителя, но также от модели и года выпуска. Приведем самые распространенные значения:

Значение PCD	Марки и модели автомобилей
4×98	Fiat: Brava, 126, 124, Croma, Multipla, Tipo, Panda, Alfa Romeo: 155 и 164; Lada
4×100	Используется на старых моделях Mini, BMW 3, Honda: CRX, Jazz, Accord; Kia Spectra: Opel Astra, Corsa, Ascona, Zafira; Toyota Yaris, Corolla, Volkswagen Golf: Passa, Jetta, Polo.
5×100	Audi: TT и A3, Toyota: Avensis, Celica, Carina; Skoda Octavia; Subaru: Impreza, Outback, Legacy
5×108	Ferrari, Citroen Jumper и XM, Ford Mondeo и Focus; Volvo 740, 760 и 780
5×112	Audi: 100 CS, A4, A6, A8, S2, S4; Ford Galaxy, Mercedes: 600 SL, SLK, Vito
4×114,3	Honda: Accord, Civic Vtec; Hyundai: Sonata, Accent; Nissan: Almera, Primera, Mitsubishi: Colt, Lancer, Galant; Volvo V40 и S40; Daewoo Matiz
5×114,3	Применяется на некоторых «американцах», на старых моделях Mazda, на Honda CRV, Toyota RAV4, Lexus
5×115	Применяется на большинстве моделей от американских производителей
5×120	Rolls Royce, Range Rover
5×139,7	УАЗ, Chevrolet Niva

Указаны только самые распространенные варианты разболтовки. Прежде чем приобретать диск, необходимо установить этот параметр именно для вашего автомобиля.

Это интересно: Что означает Размер шин 185 65 r15

Что это такое

Каждый автолюбитель стремится усовершенствовать свой автомобиль при помощи тюнинга, замены оригинальных деталей и частей на более привлекательные или современные. Это же касается и колесных дисков, от внешнего вида и способа изготовления которых зависит экстерьер транспортного средства. Авто с колесами большого размера смотрится гораздо привлекательнее аналогичного с оригинальными.

Обозначение разболтовки на маркировке

Сделать автомобиль привлекательнее — это правильное желание, однако главное, чтобы это не влияло на снижение эффективности работы средства передвижения. Необходимо подбирать такие детали и компоненты, которые бы соответствовали рекомендуемым техническим характеристикам и уровню безопасности. Можно говорить о привлекательности выбранных дисков только после того, как будет твердая уверенность в их соответствии всем необходимым техническим характеристикам.

Важно!

Часто предлагаемые на рынке реплики копируют внешний вид оригинальных изделий и популярных моделей, при этом не соответствуя по качеству исполнения и технологичности.

В производстве шин и колес есть определенные стандарты качества, которые помогают определить уровень технологичности их изготовления. Реплики не соответствуют ни одному из этих стандартов.

Разболтовка колес обозначается как PCD. Если объяснить предельно доступно, то это количество болтов и диаметр, на котором проделаны отверстия, предназначеные для них. Часто многие автолюбители не вникают в эти данные, поэтому испытывают трудности при выборе и покупке новых изделий при износе старых или смене сезона. Если во время подбора руководствоваться этими данными, то проблем с установкой приобретений не будет.

Самое сложное в данном случае то, что на глаз можно определить только количество болтов для крепления.

А вот диаметр, на котором они расположены, замерить намного сложнее. Неправильно подобранный и установленный на машину обод является большой угрозой безопасности водителя и пассажиров. В лучшем случае это скажется негативно на уровне износа деталей и узлов ходовой части, а в худшем — может привести к аварии.

Вам это будет интересно Размеры дисков на авто Ниссан Альмера G15

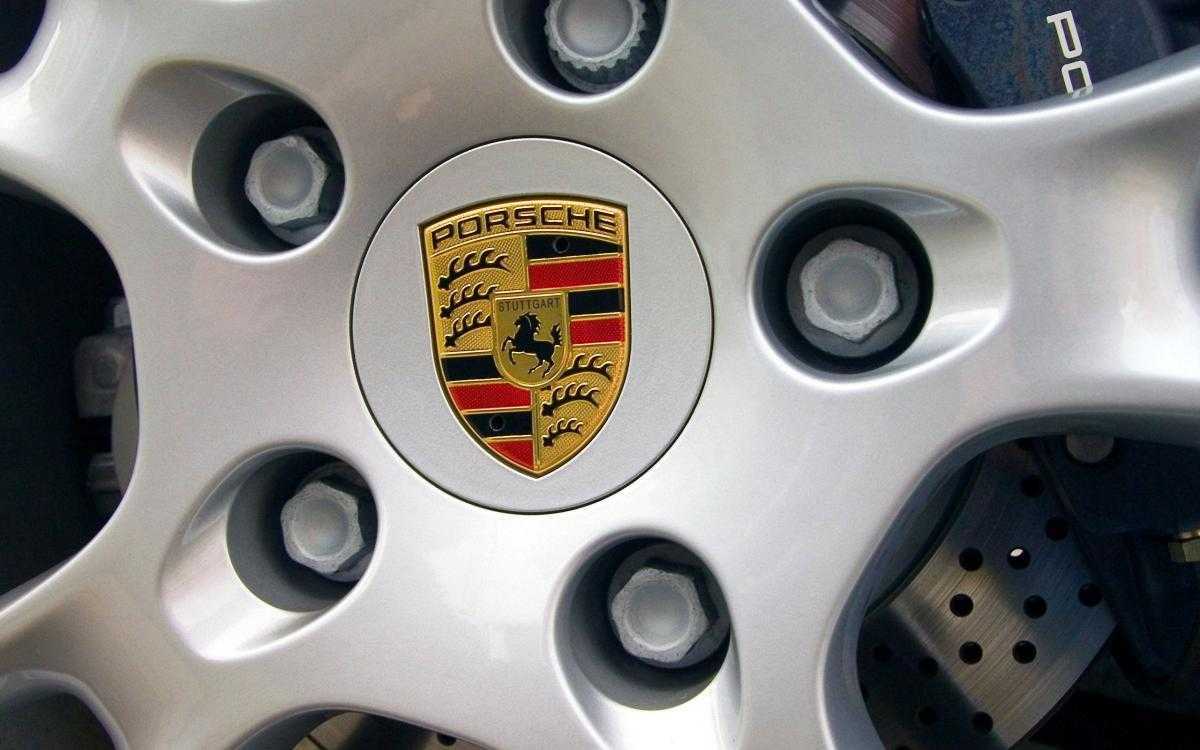

Какая разболтовка у обода и как она выглядит визуально

Разболтовка колесных дисков: маркировка, определение диаметра, подгонка

Стремясь выделиться оригинальным внешним видом машины, многие автолюбители приобретают самые разнообразные комплектующие, в том числе колесные диски. Однако желание следовать модным веяниям нередко ведет к трагическим последствиям.

Перед покупкой ходовых частей нужно изучить основные характеристики, по которым следует выбирать элементы ходовой части, важными из которых является разболтовка колесных дисков. От нее зависит безопасность всех участников движения, а также затраты, связанные с заменой изношенных комплектующих.

Маркировка

Грамотный выбор дисков зависит от правильного понимания стандартного обозначения. Это относится ко всем видам дисков, вне зависимости от способа изготовления и материала.

Правильная центровка диска по оси – гарантия длительной эксплуатации автомобиля. Под определением разболтовки колесных дисков понимается крепеж колеса к ступице посредством шпилек (или болтов). В сокращенном варианте его принято обозначать PCD. Полное название: «Pitch Circle Diameter».

С этим параметром непосредственно связана характеристика выноса (или вылета), для которой служит сочетание букв ET.

Далее об этих характеристиках более подробно.

Разболтовка колесных дисков в примерах

В последовательности комбинаций букв и цифр, обозначенных на маркировке, в первую очередь, следует выделить аббревиатуру PCD. Справа от неё (через двоеточие), пишется дробь, где указаны численные параметры разболтовки дисков.

Первая цифра дроби дает информацию о количестве монтажных отверстий. Вторая связана с местом их расположения на плоскости диска. Единица измерения параметра – миллиметры.

В примере — PCD: 5/112 — обозначено, что 5 крепежных отверстий расположены по диаметру окружности, равной 112 мм.

Вылет колеса

Вторым немаловажным параметром является показатель выноса колёсного диска. Он обозначает место крепления диска по горизонтальной оси, то есть расстояние, на которое колесо приближено к ступице.

В зависимости от страны – производителя, его обозначают сочетанием букв: OFFSET (Англия), ET (Германия), DEPORT (Франция). Аббревиатура OFFSET встречается наиболее часто. Помимо английских промышленников, ею маркируют диски и иные изготовители.

После букв указывают численное значение, которое может быть положительным или отрицательным. Пример: ET 30 (без знака «+»). Это обозначает, центр диска сдвинут по отношению к плоскости, которой он прижимается к ступице на 30 мм.

Возможен такой пример обозначения: ET-30. В данном случае дефис, стоящий слева от цифр свидетельствует о том, что некоторая часть диска выступает наружу. Согласно международным стандартам, размер проставляется в миллиметрах.

Выбор колесного диска без учета параметра вылета ведет к невозможности его установки по месту. Например, из-за того, что этому будет мешать подвеска.

При покупке конструкции, имеющей отрицательную величину выноса, когда машина выполняет поворот, имеется возможность касания колесной арки. Это ведет к дополнительной нагрузке на узлы ходовой части и рулевого управления. В лучшем случае подобная ситуация способствует быстрому их износу (или поломке). В худшем варианте – есть вероятность самопроизвольного откручивания колес.

Величина вылета

Каждый владелец транспортного средства стремится сделать авто оригинальным и неповторимым с помощью тюнинга. Много сил и времени тратится на подбор дисков. Некоторые автомобилисты не смотрят на штатную маркировку, игнорируют требования и устанавливают низкопрофильные диски, забывая о том, что любые отклонения недопустимы. Несоответствие колёсных дисков приводит к тому, что автомобиль становится аварийным и напрямую угрожает жизни всех участников дорожного процесса.

После решения о тюнинге не стоит сразу бежать в магазин и покупать понравившиеся диски для своего авто, а следует рассмотреть несколько важных параметров выбора. Не стоит рассчитывать на помощь консультантов в магазине, многие из них просто некомпетентны в вопросах выбора и стараются просто реализовать деталь, особенно, если замечают, что вы в ней заинтересованы.

Чтобы избежать денежных растрат, необходимо выбирать диск строго по параметрам. Существует огромное количество мифов, при этом многие предрассудки абсолютно не имеют отношения к реальной ситуации.

Автомобилисты уверены, что вылет колёсного диска – это величина, которой обозначается выступающая часть диска над кузовной частью транспортного средства. На самом деле параметр несёт немного другую смысловую нагрузку. Любой диск в авто имеет привалочную плоскость, которая соприкасается со ступицей колеса при установке диска. В итоге вылет – это расстояние от привалочной плоскости диска до вертикальной оси симметрии диска.

Не стоит игнорировать параметр вылета. Он напрямую отвечает за безопасность езды в транспортном средстве. Если вы выбрали диски с неправильным вылетом, вы увеличили риск возникновения ДТП и преждевременного износа основных узлов. Так, неправильно подобранный параметр может обернуться преждевременным износом подвесок.

В основном автомобилисты, выбирая диски для своего авто, могут совершить три распространённые ошибки:

Слепо верят рассказам консультантов, надеясь получить высококвалифицированную помощь в выборе;
Игнорируют информацию о маркировке, которая нанесена на штатный диск от производителя авто;
Делают выбор только по параметрам внешнего вида, цвета, геометрических особенностей, других эстетических факторов.

Для того, чтобы приобрести подходящую деталь, необходимо правильно подсчитывать параметр вылета:

ET=a-b/2

В формуле символом «а» обозначается расстояние между внутренней плоскостью и частью диска, которая соприкасается напрямую со ступицей, символом «b» обозначается параметр ширины профиля диска. Более наглядно указанная информация представлена на рисунке:

Все данные для расчёт параметра вылета возможно замерить вручную миллиметровой линейкой

Результат получается в миллиметрах. Вылет может быть положительным, отрицательным, либо соответствовать нулевому показателю.

Если вылет получился с плюсом — ось немного смещена от места закрепления, нулевой параметр — ось и плоскость полностью соответствуют и плотно прилегают, отрицательный параметр — плоскость находится за пределами оси.

Чаще всего на автомобилях встречается положительное значение вылета

Разболтовка колесных дисков

При покупке новых колесных дисков необходимо обращать внимание не только на диаметр, но и на другие его параметры, в том числе на разболтовку. Скрывается этот параметр за аббревиатурой PCD, рядом с которой указывается два числа

Они указывают на число болтовых соединений и диаметр окружности, которая вписана в их центр. Итак, как узнать разболтовку диска самостоятельно и чем грозит установка неверно подобранной детали.

Как определить разболтовку диска. Если сохранилась маркировка, проще всего расшифровать ее. Сделать это несложно. К примеру, на диске указаны следующие данные R14 5.5J 4×100 DIA54.1 ET45, где:

R14 – указывает на диаметр диска в дюймах;
5.5J – ширина диска, буква J указывает на то, что данный диск может использоваться только на машинах с моноприводом, то есть передне- и заднеприводных автомобилей. Диски для авто с полным приводом помечаются маркировкой JJ. Дополнительно для обозначения литых или кованых моделей используется буква X.
4×100 – показатель разболтовки, в легковых автомобилях диски могут крепиться на 3 -6 шпилек. Наиболее распространены следующие значения вписанной окружности: 98, 100, 108, 112, 114.3, 120, 139.7.
DIA54.1 – диаметр центрального входного отверстия;
ET45 – вылет диска. В этом случае у диска положительный вылет. Если этот параметр отрицательный, перед численным значением ставится знак «-». При нулевом вылете . Вылет оказывает воздействие на положение привалочной плоскости, если установить диски с другим параметром, это приведет к смене значения и направления сил, которые воздействуют на подвеску автомобиля.

Разболтовка дисков

Если у вас есть знакомые или родственники, которые хорошо разбираются в автомобилях и во всех тонкостях его строения, то разболтовка колесных дисков не будет проблемой, так как вы сможете обратиться за помощью к ним. Однако в большинстве случаев делать это приходиться самостоятельно. Первый параметр, то есть количество болтов крепления, определить можно будет очень легко, посмотрев непосредственно на диск. Однако с другим показателем (диаметром области их расположения) могут возникнуть трудности.

Для того чтобы правильно определить разболтовки колесных дисков, нужно использовать следующий метод. Берем штангенциркуль и отмеряем расстояние (А) между стенками отверстий, которые располагаются по соседству. После этого к ним нужно прибавить диаметр непосредственно отверстия, используемого для крепления. В результате цифра, которая у вас получиться будет означать расстояние от цента одного крепежного отверстия к другому. Полученные данные необходимо использовать в одной из следующих формул, в зависимости от количества отверстий:

B=A*1.155;
B=A*1.414;
B=A*1.702.

Полученная величина В и будет означать нужный нам показатель. В общем-то, выяснить какая разболтовка колесных дисков на вашем автомобиле не так уж и сложно.

Разболтовка так или иначе оказывает влияние на безопасность

Поэтому не стоит обделять вниманием этот параметр, и всегда четко определяйте его. Если разболтовка колесных дисков будет отклоняться от нормы, то вы просто не сможете его нормально закрепить и затянуть. А это чревато серьезными последствиями, которые могут привести к дорожно-транспортному происшествию

А это чревато серьезными последствиями, которые могут привести к дорожно-транспортному происшествию.

Проводить самостоятельные расчеты очень важно, так как «на глаз» вы не увидите, что колесо стоит не так, но во время движения его поведение будет ненормальным. Самым безобидным последствием является разрушение рулевой системы или каких-либо элементов подвески. А в некоторых ситуациях диск может отвалиться на ходу

Некоторые водители использует так называемые центровочные кольца. Они позволяют подогнать разболтовки колесных дисков под нужный размер. Такой способ существует и это факт, но пользоваться ним или нет – решать только вам. Наше мнение таково – внешний вид никак не должен вредить эксплуатационным качествам. Поэтому любой эксперимент должен быть обдуманным и оправданным

А в некоторых ситуациях диск может отвалиться на ходу. Некоторые водители использует так называемые центровочные кольца. Они позволяют подогнать разболтовки колесных дисков под нужный размер. Такой способ существует и это факт, но пользоваться ним или нет – решать только вам. Наше мнение таково – внешний вид никак не должен вредить эксплуатационным качествам. Поэтому любой эксперимент должен быть обдуманным и оправданным.

Помимо этого хочется добавить, что какие бы диски вы не купили, они должны быть крепкими, надежными и легкими, так как на них постоянно действует нагрузка разной силы. Они должны выдерживать вес автомобиля. Проведение правильной балансировки – это залог успеха, который сохранит диски и автомобиль в хорошем состоянии. Для наглядности ниже будет представлена таблица, в которой указаны данные разболтовки колесных дисков.

Модель автомобиля	Разболтовка
Alfa Romeo	Alfa Romeo 33, 4 x98 30…38, 58.5 Alfa Romeo 155 (nuo 1995.05) 4 x 98, 30…35, 58.0
Aston Martin	Aston Martin Modelis P.C.D.ET C.B. Aston Martin Volante 5?154.95, 71.4
Audi	Audi 100 (iki 1992 m.) 4×108 35…42, 57.0 Audi A8, V8 5 x 112, 35, 57.0 AudiTT 5×100 28…30, 57.0
BMW	BMW 3 serija (E46) 5×120 35…42, 72.5 BMW 8 serija (E31) 5×120 18…20, 72.5
Deawoo	Daewoo Lanos 4×100 38…42, 56.5 Daewoo Racer 4×100 38…42, 56.5
Honda	Honda Concerto 4×100 35…38, 56.0 Honda Prelude (iki 1992 m.) 4×100 35…38, 56.0 Honda Shuttle 5×114.3 35…38, 64.0
Lamborghini	Lamborghini Countach 5×120, 70.0 Lamborghini Miura 5×120, 70.0
Rover	Rover MGF 4×95.25 35…30, 56.6 Rover 3500 5×127, 58.0

Помните, что самый надежный вариант определения разболтовки колесных дисков – это консультация у продавцов или у производителя конкретной продукции. Таким образом, ошибка практически исключена. Однако, как говорится, доверяй, но проверяй. В нашей статье мы представили для вас способ определения разболтовки. Как уже было сказано, это очень важный параметр, который нужно учитывать.

ВСЕ О ДИСКАХ

Наука 2.0. Колесные диски

Выбор колёсных дисков

Проставки колесные Вектор для вылета колесных дисков

Проставка, адаптер на ступицу

Разболтовка колесных дисков

Если вы решили произвести смену колес на своем автомобиле на новые литые диски или же просто планируете сезонную смену колес, то вам необходимо учесть такой параметр, как разболтовка дисков. Что это значит.

В разболтовку входит несколько параметров, таких как:

количество отверстий диска под ступичные болты, маркировка LZ (т.е те болты, которыми мы прикручиваем колесо). Их количество как правило от трех до шести для легковых автомобилей;
отверстия находятся на строго определенном расстоянии между собой;
отверстия расположены на определенном диаметре, заданным на заводе изготовителе. Как правило данный параметр обозначается как PCD. (иными словами это диаметр окружности, на которой расположены отверстия для болтов) Рассмотрим пример: 5х112 — это значит 5 болтов, расположенных на окружности, с диаметром 112 в миллиметрах.

Зачем знать разболтовку

Знать эти параметры нужно вот зачем. Мы устанавливаем диск на ступицу и затягиваем крепёжные гайки с усилием 62–77 Нм чётко по требованиям завода. Однако при установке диска производитель оставляет некоторый зазор между шпилькой и посадочным отверстием, то есть, шпилька и отверстие имеют определённый зазор, который при затяжке выбирается конусными гайками и конусными отверстиями на дисках.

Если же нам попадётся диск с разболтовкой 5х140,5, разницу в миллиметр на глаз мы не ощутим. При этом колесо может нормально одеться на шпильки. Однако в тот момент, когда мы начнём затягивать гайки, точно по конусу затянется только одна из пяти, а остальные будут либо недожаты, либо колесо установится с небольшим перекосом. Чем это может закончиться, понятно — вибрация колеса на скорости, вероятность откручивания диска на ходу. Заметьте, это из-за одного миллиметра несовпадения в параметре PCD.

Определение разболтовки

Очень часто автовладельцам приходится самим определять разболтовку дисков. Если количество крепежных болтов определить сможет каждый, то диаметр окружности их расположения установить гораздо тяжелее.

Рассмотрим более понятный способ расчета. Для наглядности смотрите на рисунок. Итак, нам необходимо узнать величину А. Берем штангенциркуль и измеряем расстояние между стенками соседних отверстий. Теперь к этому числу суммируем диаметр самого крепёжного отверстия. В результате получилась дистанция между центрами соседних отверстий. Формулы используются зависимо от числа отверстий на диске. Итоговая величина В является PCD.

Итоговая величина В является PCD

Разболтовка дисков считается фактором, которой тем или иным образом влияет на безопасность движения. Вот почему не нужно им пренебрегать. Если соответствия не будет, то колесо неточно установится по оси и как результат не получится требуемый момент затяжки. И может визуально заметить отклонения от нормы крайне сложно, но при езде у такого колеса будет увеличенное биение. По истечении какого-то времени это деформирует детали рулевого механизма, а также подвески. Бывают и такие случаи, когда при езде полностью откручивается колесо.

Есть такие автолюбители, которые подгоняют разболтовку диска, у которого диаметр (PCD) чуточку больше исходного. В таком случае для установки применяют специальные центровочные кольца. Данная методика имеет своих приверженцев и противников. Не следует проводить эксперименты, если не уверены в безопасности движения. Поскольку в случае неудачи никакая роскошь внешнего вида не стоит полученных потерь.

Величина вылета диска

Вылет является одним из важнейших критериев для подбора дисков. Он определяет расстояние между вертикальной осью симметрии диска и плоскостью соприкосновения диска к ступице.

Вылет определяет расстояние между вертикальной осью симметрии диска и плоскостью соприкосновения диска к ступице

Дисковый вылет бывает:

положительным (вертикальная ось диска расположена сзади привалочной плоскости);
нулевым (ось диска накладывается на привалочную плоскость);
отрицательным (ось диска располагается спереди привалочной плоскости).

Параметры вылета дисков строго регламентированы заводом-изготовителем автомобиля, и напрямую связаны с кинематикой подвески. Изменение штатной величины вылета допускается не более чем на 5 мм.
