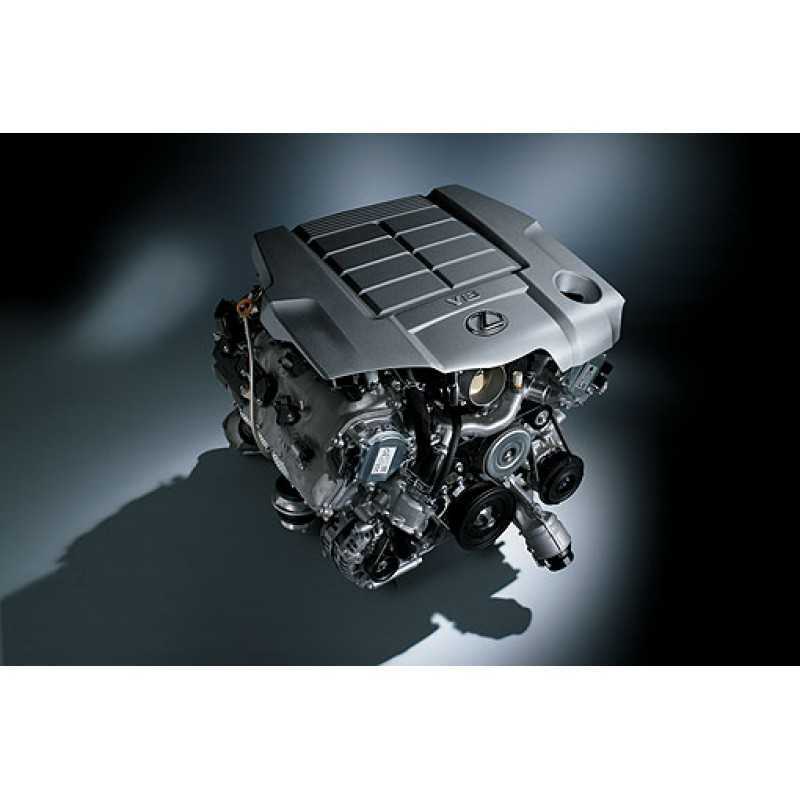

О двигателе 1ur-fe

Конструкция[ | ]

Исполнительный механизм VVT-i размещен в шкиве распределительного вала — корпус привода соединен со звездочкой или зубчатым шкивом, ротор — с распредвалом.

Муфта VVTI автомобиля Toyota Corolla II

Масло подводится с одной или другой стороны каждого из лепестков ротора, заставляя его и сам вал поворачиваться. Если двигатель заглушен, то устанавливается максимальный угол задержки (то есть угол, соответствующий наиболее позднему открытию и закрытию впускных клапанов).

Муфта в разобранном виде

Чтобы сразу после запуска, когда давление в масляной магистрали еще недостаточно для эффективного управления VVT-i, не возникало ударов в механизме, ротор соединяется с корпусом стопорным штифтом (затем штифт отжимается давлением масла).

Муфта VTT-i. Вид сверху

Управление VVT-i осуществляется при помощи клапана VVT-i (OCV — Oil Control Valve). По сигналу блока управления электромагнит через плунжер перемещает основной золотник, перепуская масло в том или ином направлении. Когда двигатель заглушен, золотник перемещается пружиной таким образом, чтобы установился максимальный угол задержки.

T-Sport

В первом поколении Яриса спортивная версия Т-Спорт комплектовалась 4-цилиндровым двигателем объемом 1,5 литра и мощностью 110 л.с. Для любителей погорячее была предусмотрена турбоверсия 1.5 отдачей 150 л.с.

Во втором поколении спортивная версия появилась с двухлетним опозданием. Под ее капотом разместили 1.8 VVT-i мощностью 133 л.с. первоначально с 5-ступенчатой коробкой передач, а с осени 2008 года — 6-ступенчатой. Двигатель принадлежал серии ZR и оснащался системой плавного регулирования высоты подъема клапанов Valvematic. После 100 000 км нередко растягивалась цепь ГРМ, что сопровождалось гулом. Иногда увеличивался расход масла, но проблема не настолько острая, как в предшественнике серии ZZ.

Достоинства и недостатки

Положительные стороны двигателей:

Хорошие характеристики мощности и крутящего момента, обусловленные регулировкой фаз газораспределения.
Ресурс мотора.
Возможность проведения капитального ремонта с расточкой (с использованием неоригинальных деталей).
Распространенность агрегата, доступность запасных частей.

К недостаткам мотора относят:

Совмещение звездочек привода распределительного вала с муфтой регулировки фаз. Узел дорогостоящий, желательно менять вместе с цепью.
Фильтр масляной системы расположен со стороны моторного щита, что усложняет доступ.
Возможен затрудненный запуск и пропуски вспышек при работе холодного мотора (при низких температурах).
Склонность мотора к образованию нагара в камерах сгорания и на днищах поршней.
Поломки приводов системы Valvematic и электронных блоков.

Целесообразен ли Tuning- 1NZ FE

Если на машине установлен контрактный двигатель 1NZ-FE, опытные водители не рекомендуют его улучшать или усиливать. Это связано с тем, что такие, сравнительно дешевые, силовые агрегаты, как правило, являются одноразовыми. И если приобретать для них дорогостоящие наборы запчастей (кит-комплекты), может оказаться, что их стоимость будет соизмеримой ценам на сам движок.

Для проведения полноценного тюнинга двигателя устанавливаются новые узлы и детали:

топливный насос;
форсунки;
электронный блок управления;
датчики и пр.

Например, чтобы добавить мощности в 40 – 50 лошадиных сил, придется обзавестись кит-комплектом «Blitz», в который входят:

новые форсунки марки 2ZZ-GE;
бензонасос 1JZ-GTE, обладающий лучшей производительностью;
более толстая прокладка головки блока цилиндров (ГБЦ).

Двигатель внутреннего сгорания второго поколения 1NZ FE кузов 120 справедливо считается беспроблемным. В процессе его эксплуатации в любую погоду, в жару или мороз, для бесперебойной работы данного двигателя достаточно должного ухода и своевременного технического обслуживания. Благодаря отсутствию большого количества электронных элементов, конструкция отличается простотой и надежностью.

Основные недостатки двигателя 1NZ- FE:

Материал изготовления головки блока цилиндров – алюминиевый сплав. Данный металл не выносит длительных перегревов, при которых деталь может получить деформации.
Частое использование повышенных оборотов двигателя приводит к ускоренному износу рабочих деталей цилиндропоршневой группы.
Повышенные требования к качеству используемого топлива со стороны VVT-i – системы изменения фаз газораспределения.
Требования к качеству моторного смазочного материала.
Сравнительно низкая экономичность, особенно при эксплуатации в сложных условиях городских улиц (пробки, светофоры, пешеходные переходы).

Если в бензобак двигателя 1NZ FE заливать горючее несоответствующего качества, рабочие элементы и системы мотора быстро выйдут из строя, что приведет к дорогостоящему ремонту автомобиля.

1NR-FKE

В 1NR-FKE это вариант 1NR-FE введен во втором квартале 2014 года. Toyota утверждает, что максимальная тепловая эффективность составит 38 процентов. Основная особенность этого 1,3-литрового бензинового двигателя заключается в Цикл Аткинсона как гибридные двигатели Toyota. Максимальный крутящий момент меньше, но на этот раз максимальная мощность не снижается. Клапаны приводятся в действие с помощью интеллектуального электрического привода с регулируемой синхронизацией клапана. VVT-iE. Впускное отверстие имеет новую форму, которая создает сильный вертикальный падающий поток, улучшается сгорание и уменьшаются потери. Toyota утверждает, что с остановкой на холостом ходу и другими функциями это приведет к увеличению топливной экономичности примерно на 15 процентов.

Основные различия между 1NR-FE :

Максимум. мощность: 73 кВт (98 л.с., 99 л.с.) при 6000 об / мин
Максимум. крутящий момент: 121 Нм (89 lb⋅ft) при 4400 оборотах в минуту
Максимум. тепловой КПД: 38%
Степень расширения: 13,5: 1
Механизм клапана: VVT-iE

Приложения:

Toyota Vitz после апреля 2014 г.
Subaru Trezia после мая 2014 г.

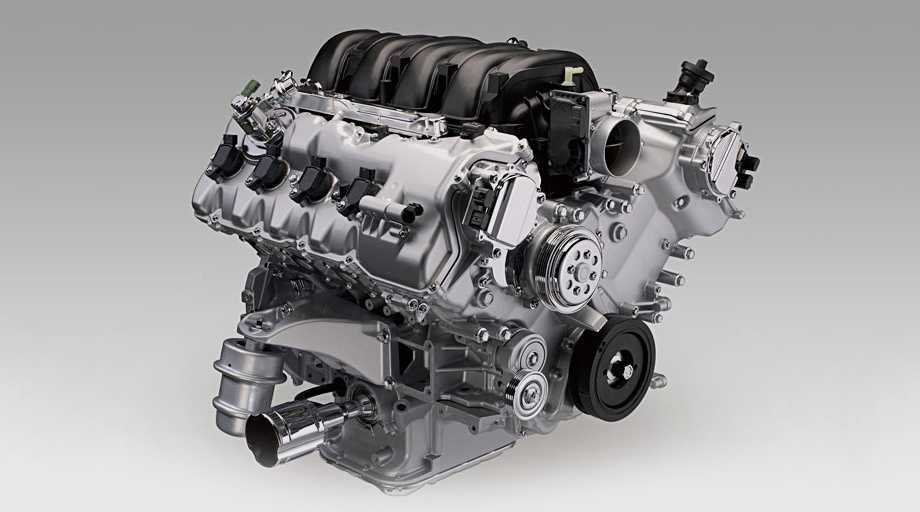

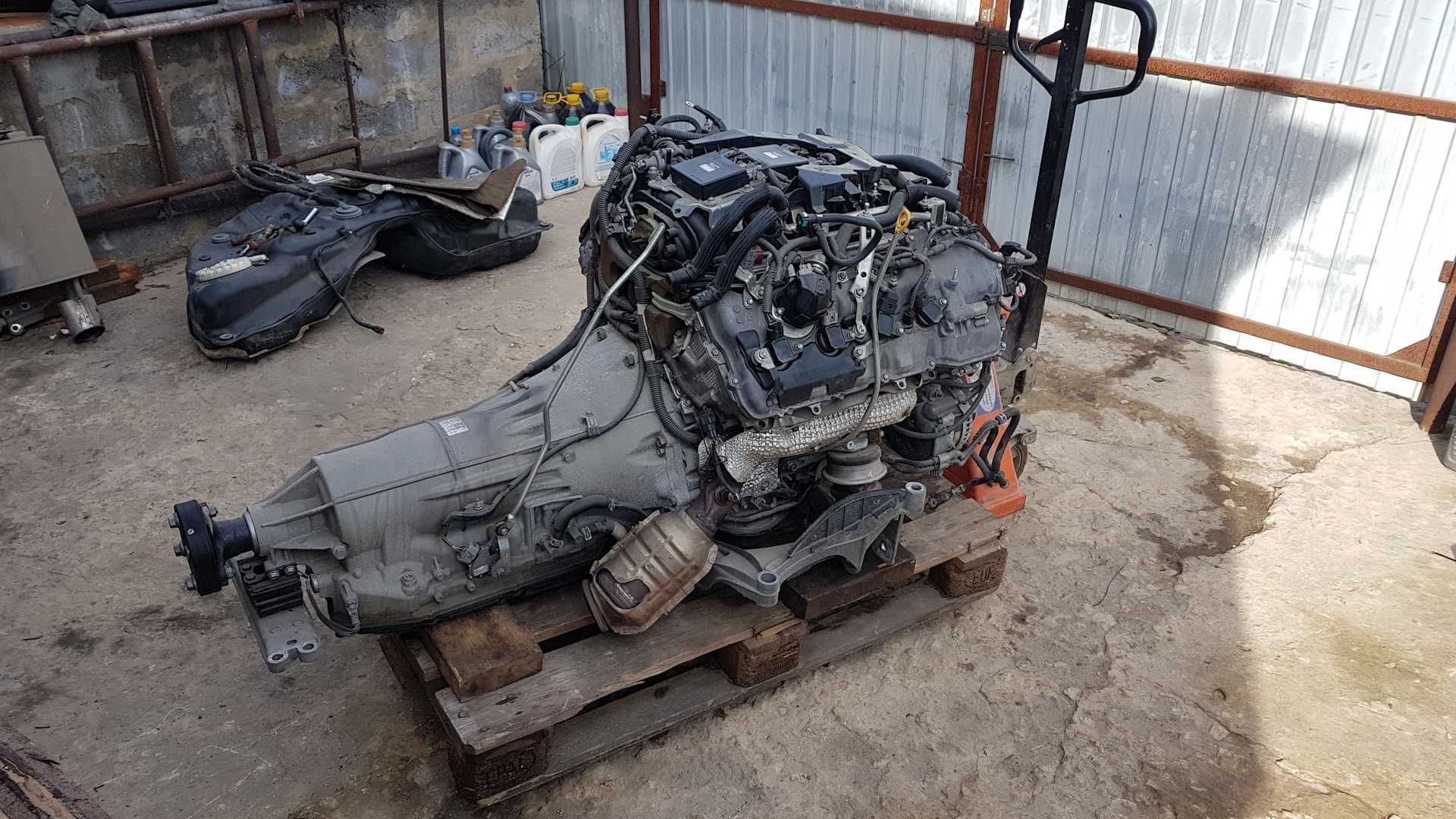

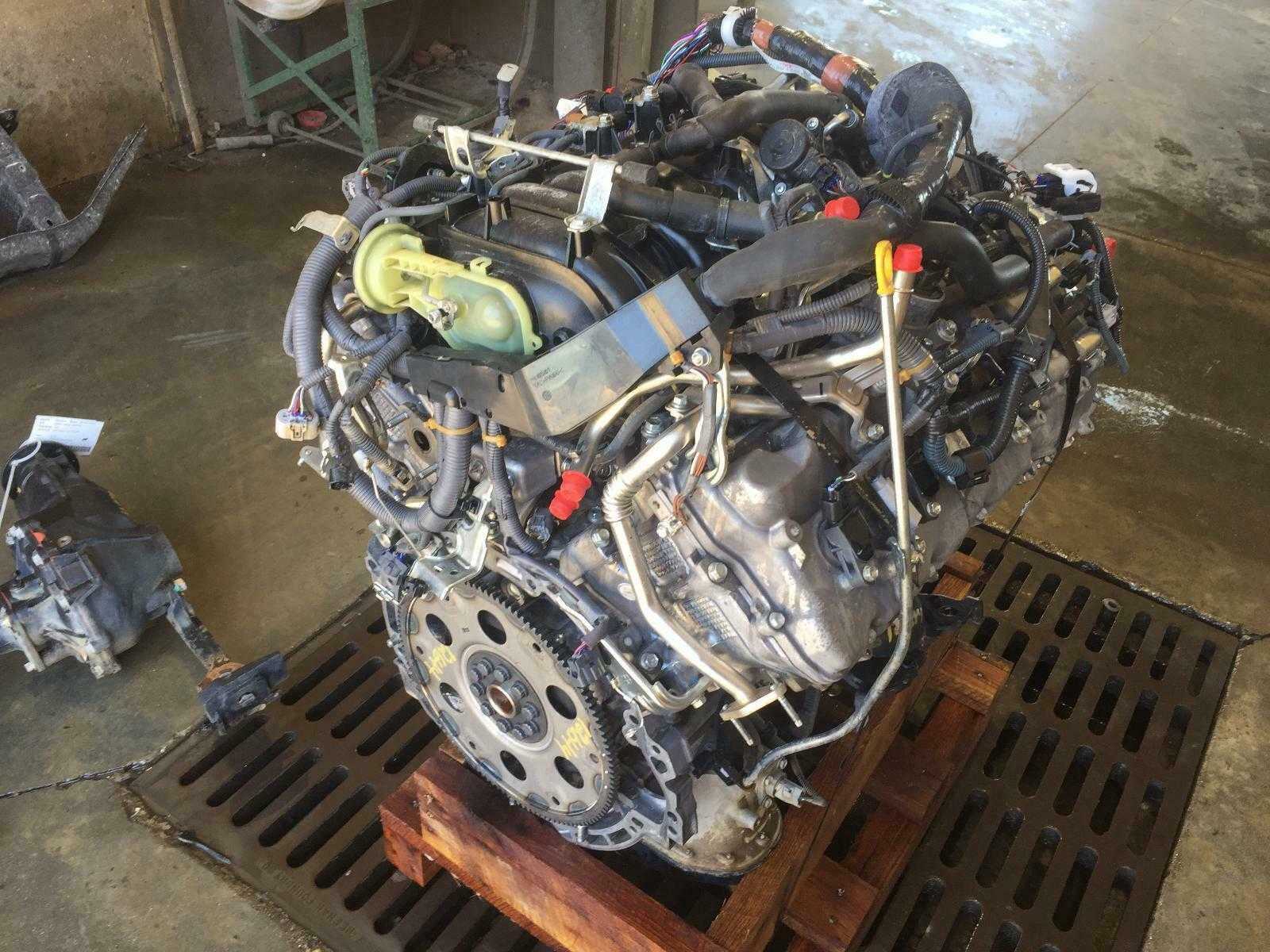

Toyota 3UR-FE (5.7 L, V8, VVTi) engine: review, specs, service data

The Toyota 3UR-FE is a 5.7 L (5,663 cc, 345.6 cu·in) V8, four-stroke cycle water-cooled naturally aspirated internal combustion gasoline engine, from the UR-family, manufactured by the Toyota Motor Corporation since 2006.

The 3UR-FE engine has 8 cylinders in a V-arrangement at a bank angle of 90° The 3UR-FE features die-cast aluminum cylinder block with a five-bearings crankshaft and two aluminum heads with two chain-driven camshafts (DOHC) and four valves per cylinder (32 in total).

The Toyota 3UR-FE engine is equipped with L-type sequential fuel injection (SFI) system, Direct Ignition System (DIS) ignition system with individual coils on each spark plug, Acoustic Control Induction System (ACIS), Electronic Spark Advance (ESA) and ETCS-i (Electronic Throttle Control System-intelligent).

The engine also used a Dual VVT-i (Variable Valve Timing) system for the intake and exhaust camshafts.

It has a 94.0 mm (3.7 in) cylinder bore and 102.0 mm (4.02 in) piston stroke. Compression ratio rating is 10.2:1.

This engine produced from 362 PS (266 kW; 357 HP) at 5,600 rpm to 383 PS (282 kW; 378 HP) at 5,600 rpm of maximum horsepower and from 530 N·m (54 kg·m, 391 ft·lb) at 3,200 rpm to 546 N·m (55.7 kg·m, 402 ft·lb) at 3,600 rpm of peak torque depending on year and vehicle model.

The breakdown of the engine code is as follows:

3 – 3rd generation engine
UR – Engine family
F – Economy narrow-angle DOHC
E – Multi Point Fuel Injection

General information

Engine Specifications
Engine code	3UR-FE
Layout	Four stroke, V8
Fuel type	Gasoline (petrol)
Production	2006-
Displacement	5.7 L, 5,663 cm2 (345.6 cu in)
Fuel system	Sequential multi-point fuel injection (SFI)
Power adder	None
Power output	From 362 PS (266 kW; 357 HP) at 5,600 rpm to 383 PS (282 kW; 378 HP) at 5,600 rpm
Torque output	From 530 N·m (54 kg·m, 391 ft·lb) at 3,200 rpm to 546 N·m (55.7 kg·m, 402 ft·lb) at 3,600 rpm
Firing order	1-8-7-3-6-5-4-2
Dimensions (L x W x H):	–
Weight	220 kg (485 lbs)

Cylinder block

The 3UR-FE engine has a die-cast aluminum cylinder block in a V arrangement at a bank angle of 90°. This engine’s firing order is 1-8-7-3-6-5-4-2. The crankshaft is supported by five main bearings. These bearings are made of aluminum alloy. The engine is equipped with forged steel crankshaft with five journals and six balance weights.

The 3UR-FE engine used forged connecting rods with resin-coated aluminum bearings. Pistons are made of high temperature-resistant aluminum alloy and they are cooled by four oil jets in the cylinder block. Piston pins are the full-floating type. The Toyota 3UR-FE motor has two compression and one oil control rings.

Bore and stroke are 94.0 mm (3.7 in) and 102.0 mm (4.02 in), respectively. Compression ratio rating is 10.2:1.

Cylinder block
Cylinder block alloy	Aluminum
Compression ratio:	10.2:1
Cylinder bore:	94.0 mm (3.7 in)
Piston stroke:	83.0 mm (3.27 in)
Number of piston rings (compression / oil):	2 / 1
Number of main bearings:	5
Cylinder inner diameter (standard):	94.000-94.012 mm (3.700-3.701 in)
Piston skirt diameter (standard):	93.950-93.960 mm (3.6988-3.6992 in)
Piston pin outer diameter:	21.997-22.000 mm (0.866-0.8661 in)
Connecting rod bushing inner diameter:	22.000 mm (0.8661 in)
Connecting rod big end diameter:	59.000 mm (2.3228 in)
Piston ring side clearance:	Top	0.020-0.070 mm (0.0008-0.027 in)
Second	0.020-0.060 mm (0.0008-0.0024 in)
Oil	0.070-0.145 mm (0.0028-0.0057 in)
Piston ring end gap:	Top	0.22-0.33 mm (0.0087-0.013 in)
Second	0.35-0.50 mm (0.0138-0.0197 in)
Oil	0.10-0.40 mm (0.0039-0.0157 in)
Crankshaft main journal diameter:	66.988-67.000 mm (2.6373-2.6378 in)
Crankpin diameter:	55.982-56.000 mm (2.204-2.2047 in)

Main bearing cap bolts tightening procedure and torque specs:

Step 1: Inside: 61 Nm; 6.2 kg·m; 45 ft·lb Outside: 27 Nm; 2.7 kg·m; 20 ft·lb
Step 2: Turn bolts 90°
Cylinder block side 45 Nm; 4.6 kg·m; 33 ft·lb

After securing bearing cap bolts, make sure crankshaft turns smoothly by hand.

Connecting rod bearing bolts

Step 1: 40 Nm; 4.0 kg·m; 30 ft·lb
Step 2: Turn bolts 90°

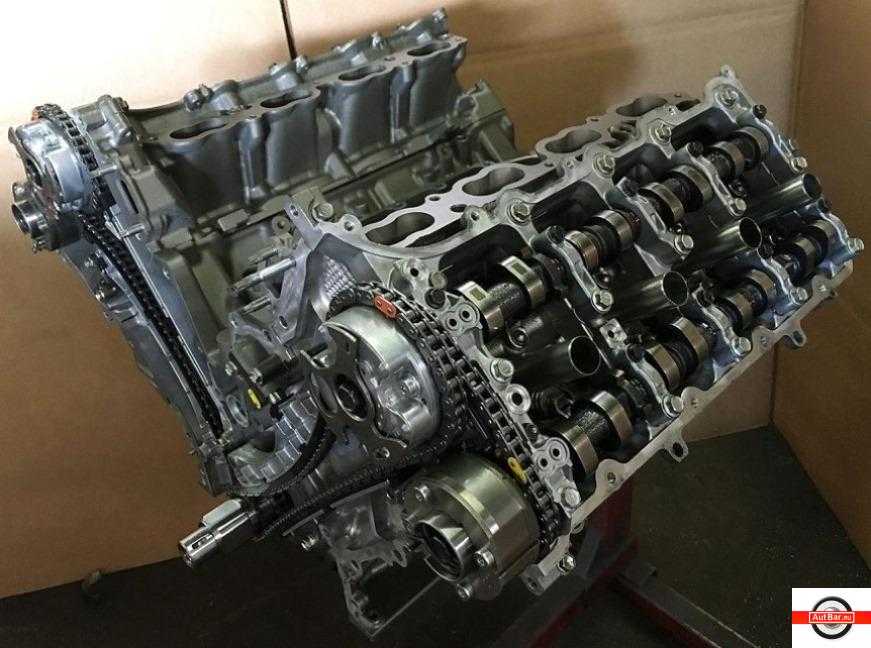

Cylinder head

The cylinder heads are made of aluminum alloy. The 3UR-FE engine has dual overhead camshafts design (DOHC) with four valves per cylinder (2 intakes and 2 exhaust).

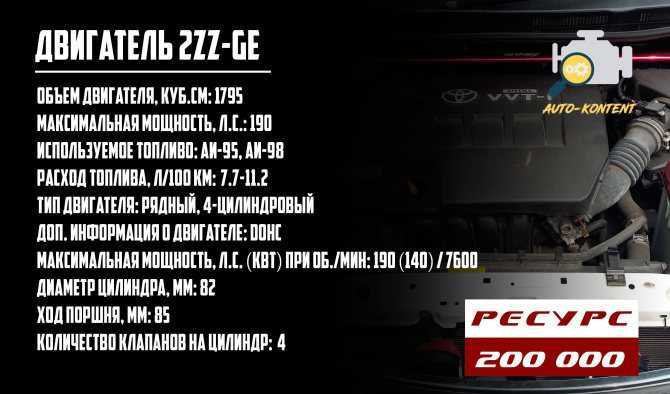

2ZZ-GE

Специалистами Yamaha был разработан специально под спортивные модификации 1.8-литровый бензиновый двигатель 2ZZ-GE. В сравнении с 1ZZ он получил композитный блок цилиндров с уменьшенным ходом коленчатого вала и увеличенным диаметром цилиндров. «Фишкой» мотора считается усовершенствованная система изменения фаз газораспределения, получившая название VVTL-i. Фактически это VVT-i от двигателя 1ZZ-FE, но с тем отличием, что после 6200 оборотов коленчатого вала в минуту происходит подъем клапанов на 11.2 и мотор выдает 192 лошадиные силы при 7600 оборотах коленвала в минуту.

После пробега 150 тыс. км всех владельцев авто с 2ZZ-GE под капотом ждет повышенный расход масла. Плавное, но верное повышение расхода масла указывает о надвигающемся капитальном ремонте. Можно оттянуть глобальные затраты, выполнив раскоксовку, но спустя время все-таки придется либо капиталить старый мотор, либо подыскивать контрактный. Также довольно высокая шумность работы, плавающие обороты – все это никуда не делось и периодически доставляет водителю проблемы. Нужно смотреть и чистить дроссельный узел

Крайне важно следить за состоянием и обслуживать систему изменения фаз газораспределения. Если она начнет работать неисправно, то произойдет существенное снижение мощности

Ресурс двигателя Toyota Corolla 2ZZ-GE примерно такой же, как и у 3ZZ-FE – 200 тысяч километров.

Обслуживание

Для нормальной эксплуатации двигателя рекомендуется использовать синтетическое масло с вязкостью 0W-20. При повышенном угаре масла, не связанном с износом поршневой группы, возможно использование густых масел с вязкостью 0W-30 или 5W-30. Замена масла по заводской документации выполняется через каждые 10 тыс. км пробега, однако интервал можно сократить до 7-8 тыс. км. Емкость масляной системы составляет 4,7 л.

Применяемые на моторах свечи оснащены иридиевыми контактами. Замена производится через каждые 100 тыс. км. Осмотр ремня привода навесного оборудования выполняется через 20 тыс. км. При обнаружении дефектов деталь меняется. Заводской антифриз имеет срок службы 160 тыс. км, последующие замены производятся через каждые 80 тыс. км. Фильтр очистки воздуха меняется через 40 тыс. км, топливный фильтр — через 80 тыс. км.

Продажа Toyota Allion в России

Объявления о продаже новых и б/у авто

Нижний Новгород

Allion 2015

1 099 000 ₽

Самара

Allion 2001

439 900 ₽

Краснодар

Allion 2002

433 000 ₽

Армавир

Allion 2003

425 000 ₽

Белореченск

Allion 2002

430 000 ₽

Астрахань

Allion 2002

355 000 ₽

Симферополь

Allion 2009

730 000 ₽

Кочубеевское

Allion 2002

465 000 ₽

Новороссийск

Allion 2009

700 000 ₽

Нижний Тагил

Allion 2002

370 000 ₽

Сочи

Allion 2002

425 000 ₽

Сочи

Allion 2007

665 000 ₽

Орск

Allion 2005

575 000 ₽

Орск

Allion 2005

575 000 ₽

Омск

Allion 2014

1 000 000 ₽

Омск

Allion 2005

465 000 ₽

Омск

Allion 2002

404 000 ₽

Омск

Allion 2002

420 000 ₽

Омск

Allion 2008

660 000 ₽

Омск

Allion 2002

340 000 ₽

Как устроен данный мотор?q2222

Двигатель для авто Тойота Королла 1.6 1ZR FE встречается в кузове Е160 и Е150, он разработан с учетом предыдущего опыта, создан по передовым технологиям. Газораспределение имеет систему VVTI, благодаря которой питание происходит наиболее качественно. Кроме этого, электроника контролирует подъем клапанов, поступление воздуха в систему, что делает работу агрегата наиболее эффективной.

1.6 VVT оснащен сразу двумя распредвалами, расположение клапанов V-образное. Имеются гидрокомпенсаторы, благодаря чему регулировки клапанов не требуется. Необходимо следить за качеством масла, заливать желательно оригинальное вещество. Если не делать этого, из строя выходят гидрокомпенсаторы, узнать об этом можно, если появится стук в двигателе.

Устройство двигателя Toyota Corolla 1.6 1ZR FE максимально надежное и простое: инженеры удалили все лишние натяжители и валы, оставив прочную металлическую цепь. Для правильной работы цепи установлен всего один натяжитель и успокоитель.

Для удобства регулировки нужные звенья окрашены в оранжевый цвет.

ДВС Toyota Corolla 1ZR FE отличают следующие характеристики:

Объем двигателя – 1.6 литра.
4 цилиндра, мощность – 122 л. с.
Разгон до сотни осуществляется за 10.5 секунд.

Работает мотор от АИ 95, расход по трассе составляет 5.5 литра, смешанный цикл на литр больше, по городу – около 9–10 литров. Рабочий ресурс составляет 400 тыс. км. Особенностью является отсутствие ремонтных размеров для цилиндров. Кроме этого, двигатель сильно страдает от перегревов. Такие моторы устанавливались почти во всех автомобилях, выпущенных до 2008 года.

Тойота Королла двигателями оснащалась и другими. В автомобилях с кузовом Е150 часто можно встретить двигатель 3ZZ I. Чаще всего он встречается в авто 2002, 2005 года выпуска, но линейка оснащалась такими моторами с 2000 по 2007 год. Этот двигатель считается модернизированным 1ZZ-FE.

Мотор имеет инжекторную систему питания, поэтому может обозначаться буквой I. Цилиндров 4, объем составляет 1.6 литра, мощность – 190 л. с.; городской расход такой же, как у предыдущей версии, по трассе потребление составит около 6 литров, при смешанном использовании – 7.

Корпус создан из алюминия, что сделало силовой агрегат более легким, избавило его от перегревов. Основные недостатки:

Частой проблемой является высокое потребление масла. Если расход масла повышен, проблему следует искать в маслосъемных кольцах. Внимательно нужно смотреть на то, какой масляный фильтр установлен. При использовании неоригинального расход масла может повышаться из-за плохой очистки.
Цепь ГРМ может растягиваться со временем, поэтому появляется характерный стук. Реже его причиной становятся клапаны.
Большой проблемой может стать вкладыш, если обслуживать мотор нерегулярно. Проблема перегревов хоть и значительно снизилась, но не была полностью устранена.

Ресурс данного двигателя Тойота составляет не менее 200 тыс. км. Ремонтопригодные цилиндры позволяют его увеличить.

Внимательно нужно относиться к замене масла, делать ее требуется каждые 10 тысяч км, для чего надо приобрести 4.2 литра.

Мотор VVT I часто встречается на автомобилях, выпущенных для РФ. Они имеют 4 цилиндра, алюминиевый корпус, 16 клапанов, инжекторную систему питания и цепь ГРМ. Сделать характеристики агрегата лучше удалось благодаря применению технологии VVT-I. Фазы газораспределения отрегулированы практически идеально, поэтому мотор получился достаточно динамичным с экономичным расходом (ниже 10 л).

Авто 2011–2014 года выпуска получили гидрокомпенсаторы, что избавляет от необходимости регулировки клапанов. Серьезным минусом VVT-I является его слабая ремонтопригодность, цилиндры почти нельзя растачивать. Характеристики модели мотора схожи с 1ZR FE.

Моторы на Toyota Corolla с 1993 года и более поздних выпусков (E80, 150, 160 и т. д. с объемами 1.5, 1.6 и другими) вызывают мало нареканий со стороны автовладельцев. Более полно ознакомиться с этими агрегатами можно с помощью видео в интернете.

Конструкция системы VVT-i

Исполнительный механизм VVT-i установлен на распределительном валу впускных клапанов — корпус привода соединен с ведомой звездочкой вала впускных клапанов, ротор — с валом.

Масло подводится с одной или другой стороны каждого из лепестков ротора, заставляя его и сам вал поворачиваться. Если двигатель заглушён, то устанавливается максимальный угол задержки (то есть угол, соответствующий наиболее позднему открытию и закрытию впускных клапанов).

Чтобы сразу после запуска, когда давление в масляной магистрали еще недостаточно для эффективного управления WT-i, не возникало ударов в механизме, ротор соединяется с корпусом стопорным штифтом (затем штифт отжимается давлением масла)

Управление VVT-i осуществляется при помощи клапана VVT-i (OCV — Oil Control Valve)

По сигналу блока управления электромагнит через плунжер перемещает основной золотник, перепуская масло в том или ином направлении. Когда двигатель заглушён, золотник перемещается пружиной таким образом, чтобы установился максимальный угол задержки.

1 — пружина, 2 — слив, 3 — подвод масла, 4 — золотник, 5 — разъем, 6 — плунжер,

7 — обмотка, 8 — к шкиву (задержка), 9 — к шкиву (опережение), 10 — корпус

1. Установите распределительный вал в тиски и убедитесь, что шестерня заблокирована.

2. Заклейте изолентой масляные каналы шейки распределительного вала, как показано на рисунке.

А — задержка, В — опережение, 1 — изолента, 2 — резиновая пробка.

Примечание: заткните один из масляных каналов со стороны опережения резиновой пробкой.

3. Проткните изоленту со стороны опережения и задержки (см. рисунок)

4. Подайте воздух под давлением 1,5 кг/см к двум отверстиям (со стороны задержки и опережения).

Примечание: при этом возможно разбрызгивание масла.

5. Убедитесь, что при подаче давления шестерня привода вращается в направлении, показанном на рисунке.

Примечание: в результате фиксатор должен освободить механизм, установленный на угол поворота, соответствующий самому позднему началу открытия впускных клапанов (максимальный угол задержки).

В зависимости от подведенного давления поворот шестерни механизма осуществляется без приложения дополнительных усилий (без подворачивания его рукой) или наоборот, с чрезмерным усилием.

Однако при наличии утечек воздуха фиксатор может не срабатывать правильно.

1. Выполните операции проверки элементов

2. Отверните центральный болт крепления и снимите шестерню привода распределительного вала в сборе.

Примечание: не отворачивайте четыре болта крепления звездочки к механизму системы VVT.

Toyota Corolla Fielder. Cнятие и установка стартера с двигателем 1NZ-FE, 2NZ-FE

Стартер с редуктором планетарного типа — схема

1. Тяговое реле ; 2. Крышка сердечника ; 3. рычаг привода, 4 — крышка со стороны привода, 5 — пластина,

6 — сателлиты, 7 — шайба, 8 — водило,

9 — шайба, 10 — эпицикл, 11 — амортизатор, 12 — подшипник, 13 — шайба,

14 — стопорное кольцо,

15 — обгонная муфта, 16 — ограничительная втулка, 17 — стопорное кольцо,

18 — стяжной болт, 19 — крышка со стороны коллектора, 20 — щеткодержатель,
