Двигатель 2,0 литра

В основном это двигатели G4KD, G4NA, G4ND, устанавливаются на автомобили KIA (OPTIMA, SPORTAGE, с 2021 года SOUL), HYUNDAI (CRETA, TUCSON, SONATA, I40) — «проворотом» вкладышей не страдали. От слова вообще!

НО у них была другая проблема, а именно задиры блока цилиндров. Опять же проявляется она не на всех машинах, а только на ограниченном числе (по статистике это опять не больше 0,5% от всей кучи проданных авто).

Как обычно это происходит: — в интервале пробегов 80 – 120 000 км, появляется сторонний стук в двигателе. Многие начинают менять цепь, либо толкатели, но это не помогает. А суть здесь в другом — изнашиваются стеки блока цилиндров, на них появляются задиры (износы), также они проявляются на «юбке» поршня. И поршень начинает как бы «люфтить» внутри мотора, вот вам и стук.

НО что самое интересное — в таком положении машина может ходить еще очень долго, скажем 100 000 км. Хотя этот стук и очень сильно напрягает.

Почему это происходит? Есть несколько гипотез:

Поршень перегревается и от этого может излишне расширяться, вот вам и задиры
Поршень «таблеточный», то есть узкий и малый (сейчас такие устанавливаются почти на все моторы, и VOLKSWAGEN, и TOYOTA, и KIA и т.д.). Кольца у него тонкие, юбка также небольшая, и он просто не так эффективно отводит тепло в стенки блока цилиндров
Короткий ход поршня

Все это со временем происходит к развитию задиров на стенках блока цилиндров, причем сильных. НО стоит отметить — износ блока присутствует на многих авто, начиная от КАМРИ, заканчивая нашими ВАЗ, все это из-за малых таблеточных поршней.

В интернете есть видео о агрегатах 2,0 литра, которые стоят на машинах сделанных именно в Корее, и они с завода работают на газу, так вот у них стоят такие форсунки уже с 2011 года и такие машины в такси выходят по 900 000 км!

Если подвести итог, если у вас в моторе стоят форсунки, то можно спать спокойно – ходить будет долго.

Вот только такой риторический вопрос – почему раньше то, не устанавливали?

Еще один момент, форсунки начали ставить именно с 2021 года (и то сразу не на все авто), и как я считаю на такие популярные машины как HYUNDAI CRETA, чтобы (как я понимаю) исключить вообще все проблемы с задирами (прямо вот на корню). Потом они перекочевали на все авто, даже на моторы 2,4 литра сейчас устанавливают — то есть полная перестраховка!

Но как узнать есть ли они на вашем силовом агрегате или нет?

Hyundai и Kia

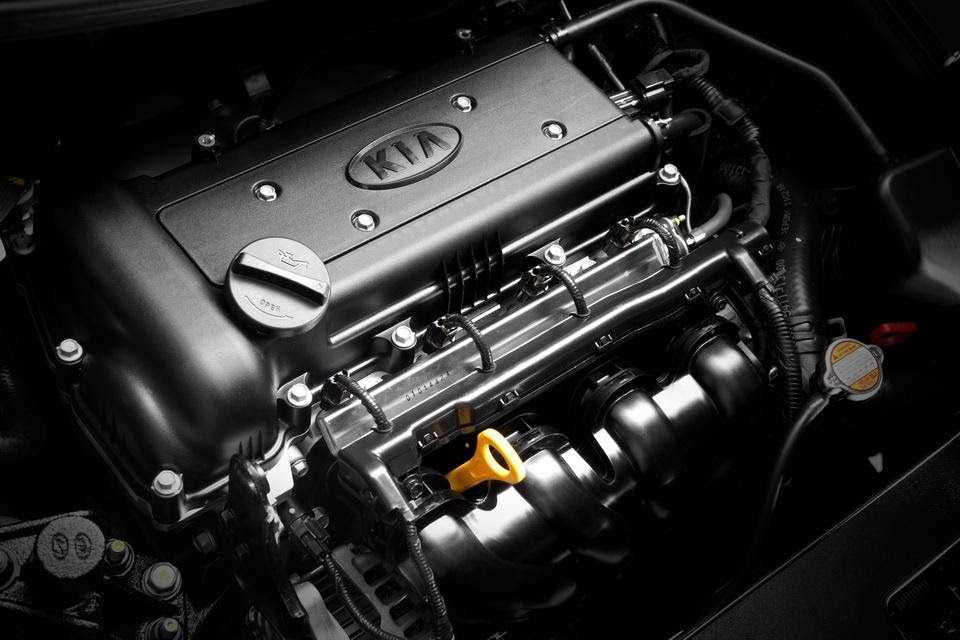

На сегодняшний день корейские агрегаты G4FA/G4FC получили широкое распространение по всему миру. Их рабочий объем двигателя варьируется в пределах 1,4 и 1,6 л. Как правило, производители ставят их на Rio и Solaris, а также на Hyundai i30, Kia Ceed или Сreta.

Многие автоэксперты называют их «рабочими лошадками». Этим обусловлена частота их использования в авто таксомоторных компаний. За пару лет авто с таким двигателем с легкостью выкатывает порядка четырехсот тысяч километров. При этом, риск возникновения поломок сведен к минимуму.

Зачастую такие машины перепродаются на вторичный авторынок, и успешно эксплуатируются новыми хозяева на протяжении 5-7 лет. Корейские моторы нагружаются сильнее, чем французские агрегаты. Алюминиевый блок немного перегревается, но при должном уходе это не играет существенной роли для автовладельца. Не стоит забывать менять масло каждые 8-10 тысяч километров.

Надежность, проблемы и ремонт двигателей G4NA

Серия Nu пришла на смену поколению Theta II в 2011 году и здесь мы рассмотрим двухлитрового представителя под обозначением G4NA, который заменяет 2-литровый G4KD. Новое поколение создано по образу популярного 1.6-литрового G4FC, с которым можно ознакомиться открыв капот ближайшего к вам Hyundai Solaris или прочитав о нем прямо здесь. Двигатель G4NA имеет алюминиевый блок цилиндров с тонкими чугунными гильзами и без масляных форсунок. Внутри с сантиметровым смещением установлен коленвал с ходом поршня 97 мм, диаметр цилиндров 81 мм, высота поршней 28.5 мм, что вместе дает те самые 2 литра рабочего объема.

Накрыт блок типичной головкой для двигателей подобного класса — это 16-клапанная ГБЦ с двумя распредвалами и с гидрокомпенсаторами. Здесь применена система изменения фаз газораспределения на впуске и на выпуске D-CVVT. Впрыск топлива обыкновенный распределенный. На впуске установлен двухступенчатый впускной коллектор VIS из пластика, переключающийся на 3000 об/мин. Привод газораспределительного механизма цепной, цепь ГРМ необслуживаемая, на практике работает нормально и служит не менее 150 тыс. км. Управляет двигателем блок ЭБУ Continental 39101-2EXN0.

В феврале 2021 года мотор был обновлен: появились маслофорсунки для охлаждения поршней, доработали систему охлаждения, изменилась прокладка ГБЦ.

На базе этого двигателя было создано несколько версий таких, как G4NC и G4ND, а также 1.8-литровый G4NB.

Массовые проблемы двигателей G4NA

1. Стук, шум, жор масла. Вероятно, у вас задиры в цилиндрах — это типичная ситуация для данного мотора даже при маленьком пробеге. Причина это не до конца продуманная конструкция поршней, их недостаточное охлаждение и ряд других факторов. Как избежать задиров: хороший капремонт с расточкой +0.5 мм или гильзовкой с установкой маслофорсунок. Также стоит менять масло каждые 7500 км, антифриз каждые 40 тыс.км и следить за состояние радиатора. Но все это не 100% гарантия. 2. Износ шатунных вкладышей, что может привести к провороту и последующему капремонту. Ставьте самую последнюю ревизию, производитель постоянно их дорабатывает.

Чтобы мотор ездил долго и хорошо, регулярно его обсуживайте, лейте нормальное качественное и оригинальное масло (не жидкое), меняйте с периодичностью минимум раз в 7500 км, следите за состоянием катализатора хотя бы раз в 100 тыс. км. Неплохим вариантом видится замена катализатора на пламегаситель дабы при его разрушении, избежать попадания керамической пыли в цилиндры и не попасть на капремонт. После этого ставится обманка или делается чип-тюнинг.

Особенности двигателя G4NA

диаметр цилиндра – 81 мм;
ход поршня – 97 мм;
степень сжатия – 10,3:1;
рекомендуемое топливо – бензин АИ-95;

Да, это тот самый, печально известный историей с задирами мотор. По современным меркам, двигатель, уходящий корнями в далекий 2010 год, считается долгожителем, как правило, лишенным серьезных проблем. Однако этому семейству явно не повезло, его и от детских болезней не смогли избавить, а агрегаты последних лет выпуска только добавят головной боли автомеханикам.

Характеристики G4NA 2.0

Изготовитель	Hyundai
Марка ДВС	G4NA
Годы производства	с 2006
Объем	1999 см3 (2.0 л.)
Мощность	123 кВт (167 л. с.) 150 л.с. (занижен искусственно для РФ)
Крутящий момент	201 Нм (на 4200 об/мин)
Вес	117 кг
Тип мотора	рядный бензиновый
Число цилиндров	4
Количество клапанов на цилиндр	4
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	пластиковый
Выпускной коллектор	литой чугунный
Распредвал	встроен механизм CVVT
Материал блока цилиндров	алюминиевый сплав
Поршни	алюминиевые
Ход поршня	97 мм
Горючее	АИ-95
Нормативы экологии	Евро-5
Расход топлива	трасса – 6,1 л/100 кмсмешанный цикл 7,5 л/100 кмгород – 9.8 л/100 км
Выбор масла	5W-30, 5W-40, 0W-30, 0W-40
Масло для G4NA по составу	синтетика, полусинтетика
Объем масла моторного	4.2 л
Ресурс ДВС	заявленный 250000 км, реальный 250000 км
Регулировка клапанов	гидротолкатели
Свечи зажигания на G4NA	Bosch 0242236578, 0242236577 иридий, 0242229791 платина-иридий, Champion EON9/286,
Цепь ГРМ	243212Е000
Обороты ХХ	750 – 800 мин-1

Не так давно белорусские специалисты провели тестовое эндоскопирование внутренней поверхности цилиндра на нескольких автомобилях разных моделей, лет выпуска и пробега, оснащенных этим мотором. Задиры, в той или иной степени прогресса, были обнаружены во всех!

Причем в начальной стадии дефект был обнаружен на авто с откровенно смешным пробегом в 24 000 км. Создается впечатление, что задиры возникают с момента начала обкатки и являются конструктивной особенностью данного мотора. Больше всего страдает третий цилиндр, затем второй и четвертый, лишь первый в относительно лучшем состоянии.

Эксперты предполагают, что причиной являются локальные перегревы стенок цилиндра на каком-то режиме работы двигателя, однако точный ответ могут дать стендовые испытания статистически значимого числа моторов.

На практике для владельца это означает постоянную доливку масла, стуки в двигателе, особенно на холодную, образование нагара в камере сгорания с последующим закоксовыванием поршневых колец и перспективу неизбежного капремонта в итоге.

А на двух самых свежих (по возрасту) агрегатах в процессе обследования были выявлены загадочные микрокаверны на зеркале цилиндра, похожие на следы химической коррозии в результате попадания на металлическую поверхность брызг концентрированной кислоты. Никто из специалистов не решился даже версию предложить причин такого явления.

Для привода ГРМ предусмотрена, казалось бы, долговечная цепь, но отмечается её склонность к растягиванию при относительно небольших пробегах. Компенсировать растяг призван гидронатяжитель, но, как и гидрокомпенсаторы зазоров в ГРМ, он чувствителен к качеству масла и при забивании каналов в натяжителе двигатель начинает неустойчиво работать из-за смещения фаз газораспределения.

Несмотря на все проблемы, заявленный производителем ресурс в 180 000 км мотор все же выхаживает, бензин кушает довольно умеренно (6,5-8,5 л/100 км), цена расходников умеренна, а мелкие неисправности нехарактерны. Рекомендуется не экономить на качестве масла и сократить интервал его замены до 7 500 км.

2.2-литровый двигатель Chevrolet Ecotec

https://youtube.com/watch?v=XwMH6XHhSYw

Нет, что вы, речь идет не о новом современном 2,2-литровом двигателе Ecotec. В рейтинг худших двигателей за всю историю автопромышленности попал мотор от Chevrolet поколения 2006 года, который прославился ужасной ненадежностью по причине неожиданной потери мощности из-за неисправности компонентов синхронизации системы газораспределения, а также из-за постоянной течи сальников и прокладок.

Самое плохое то, что этот самый мотор устанавливался на многие автомобили марки Chevrolet. В те самые годы в ведущих тест-драйвах и в обзорах автомобилей марки Chevrolet все автомобильные журналы и эксперты рекомендовали гражданам подальше держаться от моделей машин с этим самым мотором.

Миф 1. Машины быстро ржавеют (10% правды)

Смотря с чем сравнивать. Большая часть кузова современных автомобилей этих корейских марок оцинкована и неплохо сопротивляется коррозии. Гарантию от сквозной коррозии фирма предоставляет на шесть лет. Но если машина не попадала в аварию с последующим неквалифицированным ремонтом, то и десять лет хорошего состояния кузова без значительных коррозионных повреждений — не предел. Лакокрасочное покрытие довольно тонкое, но даже при полном его скалывании поверхность металла не ржавеет. Так ведут себя капот, крылья, двери — все, кроме крыши. Места сколов на кромке над ветровым стеклом рано или поздно «зацветут».

История создания

Компания MAZDA базирует свой силовой агрегат на старом моторе MZR 2,0 литра. Но это не просто переделка, здесь целая работа над новым принципом работы. Просто язык не поворачивается назвать их даже похожими

ЗАЧЕМ ВСЕ ЭТО НУЖНО? Собственно для норм «ЕВРО6», например вот немцы и прочие подвластные им бренды переходят на малообъемные моторы, но обязательно с турбиной. Но Японцы всегда отвергали эту идеологию, потому что турбированные агрегаты, всегда уступали атмосферным в надежности. Они за проверенные решения.

Однако компания MAZDA из японских брендов, всегда была передовой в экспериментах, наверное, все помнят роторные моторы на RX-7 и RX-8. Только они сделали это массово. Широкого распространения они не получили, в первую очередь из-за низкой ремонтопригодности и стоимости самого ремонта в целом, но прецедент был.

Поэтому решили пойти по другому пути и создали моторы SKYACTIV, причем сразу два – дизель и бензин, трансмиссии для них, а также кучу сопутствующих систем.

Ну что же начнем с самого основного.

Неисправности и их устранение

Повышенный шум, стуки в районе цепи ГРМ — не редкость на двигателе. Связано это с засорением канала гидравлического натяжителя из-за низкосортной смазки. Нужно провести прочистку, а лучше всегда использовать масло высшей пробы.

Из-за новых, современных форсунок может возникать троение. Элементы инжектора используют пьезоэффект. По этой причине они чрезмерно капризны. Двигатель не только может троить, но и глохнуть, плохо заводиться. Устранять данную неисправность рекомендуется только в специализированных сервисах.

Следующая неполадка связана с провалами тяги и сильными вибрациями мотора. Причина в фильтре предварительной очистки, расположенном в топливном баке. Он забивается со временем, требует своевременной замены.

Топливный фильтр ПОЧ в баке Santa Fe

Если регулярно следить за двигателем D4HB, проводить его технический контроль, он прослужит дольше заявленного срока. Как правило, на практике он ходит около 300 тыс. километров.

Сегодня контрактный D4HB активно покупается, как раз из-за своей высокой надёжности. Цена на такой мотор начинается от 75 тысяч рублей. А вот за новый D4HB придётся выложить не меньше 250 тысяч рублей.

PSA 1.2 PureTech

Это современный и эффективный агрегат, который с 2015 по 2018 год завоевал звание «Двигатель года» в категории от 1,0 до 1,4 л. Он демонстрировал неплохую надежность, однако все испортила партия, страдавшая от проблем с коленчатыми валами. Но они были заменены по гарантии.

Кроме того, мастера сервисов отметили частые прогорания прокладок ГБЦ, быстрый износ ремней, что приводит к снижению давления масла и выходу из строя турбокомпрессора. Свечи, катушки, фазеры часто выходят из строя. Двигатель 1.2 PureTech встречается в популярных моделях Citroen, Peugeot, DS, а в последнее время также в некоторых модификациях Opel.

ЧЕРТОВА ШПОНКА

Бензиновые двенадцатиклапанники серии «Ипсилон» способны преподнести неприятный сюрприз: шпонка звездочки привода ГРМ разбивает паз на носке коленвала, вследствие чего сбиваются фазы газораспределения и двигатель в лучшем случае перестает тянуть. С 26 августа 2009 года дефект устранили, усилив соединение сопрягаемых деталей, а на конвейер и в запчасти стали поставлять новый коленвал, с увеличенными на 3 и 4 мм диаметрами ступеней шейки. Но, случись менять деталь, ею одной не отделаешься: кроме шпонки изменения коснулись звездочки ГРМ, задающего диска, шкива привода вспомогательных агрегатов, центрального болта, ведущей шестерни масляного насоса и нижней крышки привода ГРМ. Представляете объем работ по замене и итоговую сумму?

Причина поломки зачастую в небрежной замене привода ГРМ: стоит недоглядеть за центральным болтом — и вот вам результат. Вторая причина — отложение смол на направляющих клапанов, из-за чего возрастает сопротивление вращению распредвала. Советуем регулярно промывать форсунки без демонтажа, ведь при этом очищаются и направляющие.

Допустим, паз на старом коленчатом валу цел, но надо заменить другие детали, упомянутые выше. Не переживайте — их поставляют в запчасти наряду с деталями нового образца. Привод ГРМ по регламенту меняют через 90 тыс. км, но были случаи, когда ремень рвался раньше. Дилеры рекомендуют сократить интервал до 60–75 тыс. км. С такой же периодичностью регулируем зазоры в клапанном механизме. Схема простейшая: винт с контргайкой на коромысле.

Порой моторы перегревались, отчего коробилась головка блока. Здесь вина полностью лежит на владельцах, не следящих за чистотой радиатора. Вполне естественно, что, забитый грязью, он не в состоянии поддерживать нормальный температурный режим двигателя.

Самая распространенная ошибка блока управления двигателем указывает на неисправность датчика кислорода, хотя сам датчик тут ни при чем. Виноваты перебои в воспламенении из-за неисправной свечи: излишки топлива попадают в нейтрализатор, что воспринимается датчиком как «богатая смесь» (хотя блок управления уменьшает время открытия форсунок, дабы уберечь нейтрализатор), — и, пока не замените свечи, датчику не будет хватать кислорода. По регламенту свечи положено менять через 30 тыс. км, но порой они едва дотягивают до 15 тысяч.

Характеристики и особенности моторов Крета

Характеристики силовых установок следующие:

Оба двигателя имеют рядный тип конструкции;
также, у обеих установок, поперечное расположение цилиндров;
число клапанов и цилиндров у моторов одинаковое – по 4;
объём отличается: 1.6 л против 2.0 л;
диаметр цилиндра также больше у двухлитрового агрегата – 81/77 мм;
степень сжатия больше у младшего мотора Hyundai Creta – 10.5/10.3;
двигатели способны продуцировать следующую максимальную мощность – 123 лошадиных силы при 151 Нм и 149.6 лошадиных сил при 192 Нм;
моторы оснащаются распределительной системой впрыска;
силовые установки работают на 95-ом бензине.

1.6-литровый мотор

Базовый двигатель Хендай Крета – относиться к семейству Gamma и уже знаком российским автомобилистам. Данный мотор, а точнее его упрощённая версия, уже использовался в конструкции некоторых моделей Киа и Хендай. Выше мы уже говорили, что он может выдавать мощность 123 лошадиных силы и имеет отличительные черты:

алюминиевый блок цилиндров, отличающийся своей лёгкостью, но при этом весьма надёжный;
в системе ГРМ применяется ремень;
инжекторная система оснащается топливной рампой;
каждый цилиндр может похвастаться наличием личных катушек зажигания;
16 клапанов с механической регулировкой.

Если верить отзывам реальных владельцев Крета, этот мотор отличается надёжностью и простотой в эксплуатации. Кроме этого, 1.6-литровая установка весьма экономичная, да и на 92-ом бензине работать может.

Разработчики не стоят на месте и постоянно совершенствуют Creta двигатель. К примеру, мотор, установленный на последнюю версию кроссовера, отличается парой положительных изменений:

программная составляющая пережила улучшения, в то время, как система управления осталась прежней;
система регулировки фаз CWT стала совершеннее.

Характеристики мотора:

паспортная мощность – 123 лошадиных силы;
объём – 1.6 литров;
алюминиевый блок цилиндров и ГБЦ;
зажигание осуществляется посредством катушки;
средний расход топлива – 7 литров.

Двигатель неплохо показал себя в работе и получил хорошие оценки критиков. Но, наличие проблем мы также не станем отрицать. Они не такие уж и серьёзные, но сообщить их вам мы просто обязаны. Эту тему мы поднимем в одном из последующих пунктов.

2.0-литровый мотор

Входит в семейство наиболее продвинутой линейки двигателей Хендай. С недавнего времени используется и на полноприводной версии кроссовера. Данную установку можно назвать молодой, так как её применяют чуть больше 3-х лет. Особенности двухлитрового силового агрегата Хендай Крета:

блоки цилиндра изготовлены из легкосплавных металлов;
цепной привод прокручивает сразу два вала;
впускной и пропускной вал работает вместе с системой CWT;
двигатель оснащён распределительной системой впрыска;
клапанные толкатели регулируются автоматически;
силовая установка может работать на 92-ом бензине – хорошая новость для российских автолюбителей;
к мотору подключена система регулировки геометрии впускного тракта.

Хочется отдельно отметить мощность двигателя. По официальным данным, она составляет 164-167 «лошадок», но российская модификация продуцирует только 149.6 лошадиных сил. Это связано с особенностями российских законов, касательно транспортного налога. К счастью, на динамике это не сказалось.

Основным отличием нового мотора от предшественника, является появления гидрокомпенсаторов. По мнению производителей, это должно существенно увеличить надёжность и упростить эксплуатацию двигателя. Также, имеют место роликовые рычаги, благодаря которым снижается износ силовой установки, а также уменьшается расход топлива кроссовера.

Главный недостаток – сложная конструкция ГРМ. Поэтому, система требует тщательного ухода и работает только на строго указанных категориях масла. При выходе из строя компенсатора, придётся чинить весь двигатель целиком.

Говорить о ресурсе работы мотора пока не будем, но из положительных отзывов можно сделать вывод, что установка себя неплохо показывает. Расход топлива в смешанном режиме – 8 литров.

Миф 7. Вырезал катализатор — и нет проблем (30% правды)

Считается, что на всех «корейцах» нужно вырезать каталитические нейтрализаторы. На самом деле низкой надежностью отличаются только нейтрализаторы двигателей рабочим объемом 1,4 и 1,6 л (G4FA, G4FC, G4FG). И следить за их состоянием, конечно, нужно. Но простое удаление — это не выход. «Аромат» от машины будет хуже, чем от убитых Жигулей. Одно из возможных решений — установка ремонтного нейтрализатора под пол автомобиля либо вварка в катколлектор ремонтного блока, желательно на основе металлического элемента.

Каталитический нейтрализатор Rio/Solaris прошлого поколения. Керамика слабая. Разрушение может начаться на пробеге до 50 000 км.

Миф 1. Машины быстро ржавеют (10% правды)

Характеристики

Двигатель имеет алюминиевый блок цилиндров и алюминиевую головку цилиндров. Увеличенный объём был достигнут за счет установки нового коленчатого вала с ходом 97 мм (двухлитровый двигатель с ходом 86 мм). Диаметр цилиндра также больше. При этом двигатель получил новые поршни диаметром 88 мм (вместо 86 мм поршней). Головка цилиндров имеет 4 клапана на цилиндр (всего 16 клапанов) и двойные распредвалы (DOHC).

Коленчатый вал приводит в движение впускной и выпускной распределительные валы с помощью цепи привода ГРМ. Первые двигатели Theta используют бесступенчатое регулирование фаз газораспределения (CVVT). Следующее поколение двигателя Theta II оснащено системой изменения фаз газораспределения CVVT на обоих распредвалах. В клапанной коробке двигателя 2,4 л нет гидравлических компенсаторов;

Большинство двигателей Hyundai и KIA 2.4 оснащены многоточечным впрыском топлива (MFI или MPI). Новейшие двигатели, получившие название 2.4 GDI, имеют прямой впрыск. Это означает, что топливо впрыскивается непосредственно в каждый цилиндр с помощью специальных многоканальных прямых инжекторов. Двигатели Hyundai 2.4 GDI имеют топливный насос высокого давления, установленный на верхней части цилиндра, который приводится в действие с помощью дополнительного 4-ступенчатого кулачка на выпускном распредвале.

Подводим итоги

Корейские производители для российских автомобилистов предложили два самодостаточных силовых агрегата. Роль базового выполняет 1.6-литровый агрегат мощностью 123 лошадиных силы. Он может похвастаться наличием алюминиевого блока цилиндров, ремнём ГРМ и инжекторной системой впрыска. На практике мотор показал себя, как очень качественная и надёжная силовая установка, потребляющая сравнительно немного горючего – 7 литров в среднем. Данный двигатель Хендай Крета получил хорошие оценки экспертов, и если бы не несколько серьёзных недочётов, его можно было бы назвать идеальным.

Старший двигатель – двухлитровый агрегат, который также может сотрудничать с полноприводной системой. Данная силовая установка сравнительно недавно появилась на рынке, но уже успела зарекомендовать себя, как очень мощная и динамичная. Она практически ничем не уступает европейским и американским конкурентам. Мощность мотора – 149.6 лошадиных сил. Среди недостатков отметим сложность конструкции и высокую стоимость проведения ремонта. Средний расход топлива – примерно 8 литров.
