Ручник на задних дисковых тормозах
Чтобы уделить больше внимания процессу регулировки и не вдаваться в тонкости принципа работы стояночного тормоза с механическим приводом на дисковых тормозах, перечислим лишь основные виды устройства.
- Тормозной диск удерживается дополнительной колодкой, которая при поднятии ручника посредством коромысла прижимается к рабочей поверхности диска.
- Устройство тормозного диска позволяет разместить во внутренней полости отдельные тормозные колодки. Принцип работы напоминает работу барабанных тормозов.
- Конструкция с механическим подпором рабочего поршня. В полости тормозного поршня располагается храповик (для автоматического сведения колодок), в который упирается шпилька с трапецеидальной резьбой. Изогнутая штанга приводит в движение шпильку путем проворачивания вала с концентрической проточкой.
Регулировка
В случае с наиболее распространенным барабанным типом конструкции отрегулировать ручник можно вращением регулировочной «собачки». Сам регулятор может находиться в боковой либо нижней части тормозного механизма. Доступ к нему осуществляется через технологическое отверстие в щите, которое должно быть прикрыто заглушкой.
В некоторых видах конструкции регулятор может стопориться пружинящим элементом, поэтому для освобождения и вращения «собачки» его придется отгибать. Устройство ручника на задних дисковых тормозах и регулировочный механизм отлично показаны на видео.
Когда нужна замена
Диски нужно менять через 40-100 тысяч пробега, все зависит от модели машины, особенностей ее эксплуатации и качества установленных запчастей. Сроки могут быть и больше, если состояние элементов хорошее и износ не превышает допустимые значения. Колодки меняют намного чаще, средний период на машинах с автоматической коробкой передач составляет от 25 до 30 тысяч километров, с механической – от 30 до 50 тысяч. Основные признаки износа:
- Тормозной путь стал заметно больше.
- Уровень тормозной жидкости уменьшился и стоит на месте. Если постоянно уменьшается, значит, есть протечка и ремонт надо делать срочно.
- Педаль тормоза проваливается или ее ход стал намного больше.
- Писк дисков при торможении или любые другие посторонние звуки.
- Металлический скрежет во время движения, возникает из-за сильного износа колодок. Это приводит к порче дисков.
- Биение при резком торможении. При сильной деформации оно возникает постоянно.
- Машину уводит в сторону при нажатии на педаль.
- Повреждения или деформации, выявленные при осмотре после снятия колеса.
К сведению!
На многих моделях установлены датчики износа колодок. Когда их толщина меньше допустимого значения, на панели загорается лампочка. Есть более простой вариант – внутри колодки ставят пружину, после истирания накладки она трется о диск и раздается характерный писк.
Любые нарушения работы тормозной системы требуют немедленного вмешательства. Проще всего заехать на диагностику, но можно проверить и самостоятельно, снимая поочередно колеса и осматривая диски и колодки, Не забывать о том, что причиной проблем может быть главный тормозной цилиндр или другие элементы, входящие в конструкцию.
Стоимость ремонта и обслуживания
Новый комплект колодок для разных автомобилей стоит по-разному. На отечественные автомобили они дешевле, чем на иномарки. Как известно, на тормозах лучше не экономить и выбрать более дорогие и качественные. И стоить они могут от самых дешевых за 500 р., до дорогих за 3000 р.
Для работы вам понадобится всего лишь домкрат, набор ключей и инструментов (отвертки, плоскогубцы), телефон с камерой, и наше руководство по ремонту.
Учитывая всё вышесказанное необходимо своевременно выполнять необходимые работы по замене тормозов, дабы избежать аварий на дороге, ведь вы убережете не только свой автомобиль, но самое главное своё здоровье и здоровье ваших пассажиров.
Источник
Порядок замены
1. Поднимаем автомобиль и снимаем колесо, для этого:
- выставляем автомобиль на ровную поверхность
- включаем стояночный тормоз и ставим машину на передачу
- ставим противооткатное устройство (или кирпичи) под противоположное задние колесо, чтобы машина не покатилась
- срываем гайки (или болты) крепления колеса
- ставим домкрат и поднимем автомобиль, до тех пор, пока колесо не будет свободно вращаться
- подставляем подъемную опору или бревно под машину. Не полагайтесь только на домкрат!
- откручиваем гайки (или болты) и снимаем колесо.
2. Снимаем тормозные колодки:
- откручиваем крышку бачка с тормозной жидкостью (для того чтобы было проще вдавить поршень в тормозной цилиндр)
- выкручиваем колесо в сторону, где производится замена колодок
- отверткой немного отводим колодки от диска, ослабляя давление поршня (это позволит поднять кожух суппорта и легко вынуть колодки)
- если имеется датчик износа, то аккуратно снимаем его
- определяем тот болт, который при откручивании позволит откинуть корпус суппорта, не задевая тормозной шланг (как правило, это нижний болт) и откручиваем его. Используйте WD-40, если болт не откручивается
откидываем корпус суппорта, получая доступ к колодкам (если это не удается сделать, то придется открутить второй болт)
аккуратно вынимаем тормозные колодки, при этом запоминаем как крепилась каждая колодка (если не полагаетесь на память, можно сделать несколько снимков).

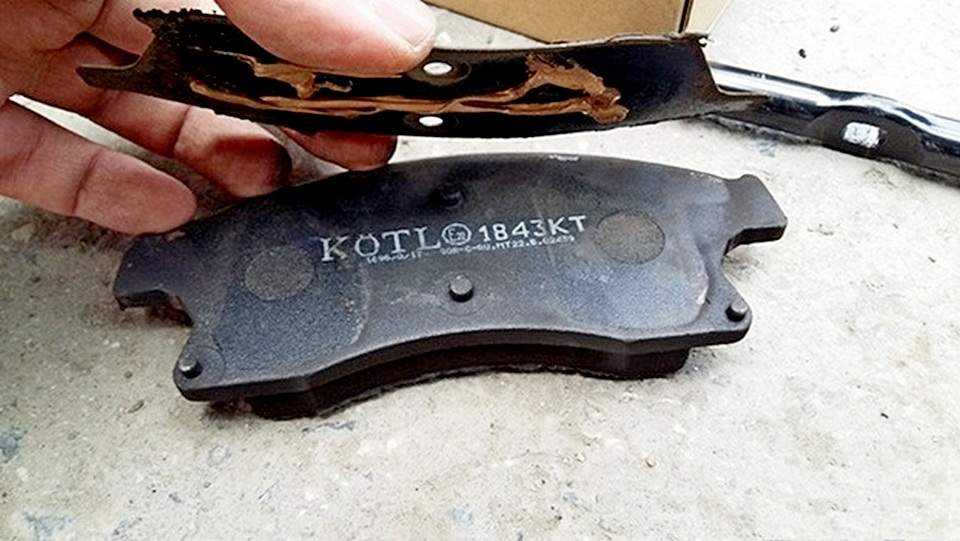

Теперь вы можете внимательно посмотреть на степень износа тормозных колодок. Если тормозные колодки изношены неравномерно, то это может свидетельствовать о заедании суппорта при движении по направляющим втулка. Это происходит из-за пыльников, которые необходимо заменить и хорошо смазать графитной смазкой. Произведите визуальный осмотр состояния тормозного диска и тормозного шланга на предмет повреждений. Нельзя надавливать на педаль тормоза при снятом суппорте, это приведет к выпадению поршня из цилиндра и утечке тормозной жидкости.
3. Устанавливаем новые тормозные колодки:
- смазываем поршень тормозного цилиндра (не допускается попадание смазки на рабочую поверхность тормозных колодок!)
- вдавливаем поршень суппорта внутрь барабана до упора, используя струбцину (в некоторых моделях достаточно повернуть поршень, чтобы он зашел в барабан). При этом, уровень тормозной жидкости будет подниматься, и необходимо откачать излишки
устанавливаем тормозные колодки, датчик износа (если он имеется) и демпферные жестяные накладки
устанавливаем суппорт на место и прикручиваем болты
- ставим колесо на место и опускаем машину
- при необходимости доливаем тормозную жидкость до уровня.
После замены колодок несколько раз нажмите на педаль тормоза, чтобы пропал провал педали и колодки подвелись к тормозным дискам. Если педаль стала сильно мягкой, то необходимо прокачать тормоза. Убедившись, что все нормально, нужно проверить как тормозит автомобиль при движении. Во время торможения автомобиль не должно уводить в сторону. Не должно быть ни каких стуков, вибраций и посторонних шумов.
Конструкция и принцип работы тормозных механизмов
Эти механизмы устанавливаются на ступицах колес и являются промежуточным звеном между ступицей и колесом, за счет чего и осуществляется возможность замедления вращения колеса.
Зачастую дисковые механизмы устанавливаются на передней оси, а барабанные, поскольку они еще используются и как стояночный тормоз – на задней. Хотя есть и много авто, у которых дисковые тормоза стоят на обеих осях.
Принцип функционирования барабанного механизма таков: барабан с закрепленным на нем колесом свободно вращается вокруг оси ступицы, тормозные колодки, находящиеся внутри барабана находятся в сжатом состоянии. Сжатие колодок обеспечивается двумя пружинами. Нижняя часть колодок устанавливается в установочные пазы ступицы, а верхняя часть – в пазы поршней рабочего тормозного цилиндра.
При воздействии на педаль жидкость под действием усилия давит на поршни, они начинают выходить из цилиндра, толкая колодки и преодолевая усилие стяжных пружин. Колодки разжимаются и соприкасаются с барабаном. Трение, возникающее между ними, замедляет вращение барабана, а вместе с ним и колеса. Чем больше усилие передает жидкость, тем больше колодки будут прижиматься к барабану, и торможение будет происходить интенсивнее.
Снятие суппорта у дисковых тормозов при замене колодок
У дисковых механизмов конструкция и принцип работы несколько иной. Тормозные колодки устанавливаются в суппорте, которые имеет П-образную форму. Сам суппорт может продольно перемещаться на своих крепежных болтах. С одной стороны, обычно внутренней, в суппорт установлен тормозной поршень, а сам суппорт играет роль рабочего цилиндра. Поршень упирается в одну из колодок.
Работает механизм так: диск, помещенный между колодками, если не производится торможение, свободно вращается. При передаче усилия поршень выходит из цилиндра и начинает прижимать колодку к диску. Усилие, создаваемое жидкостью на поршень суппорта, не только прижимает одну колодку, оно еще и заставляет переместиться сам суппорт вдоль оси, и колодка, находящаяся с другой стороны диска, тоже начинает прижиматься к нему. Так обеспечивается двухстороннее воздействие колодок на диск.
Замена тормозных колодок на дисковых тормозах
Установка и замена задних тормозных колодок значительно отличается от замены на тормозах барабанного типа. Здесь нужны не только стандартные отвертки и ключи, но и специальные съемники, которые предназначены для системы автомобиля.
Сначала нужно ослабить трос ручного (стояночного) тормоза;
рычаг ручного тормоза освобождают;
разводные штифты нужно выбить, а стопорную пружину снять;
тормозные прокладки и колодки снимают;
поверхности суппорта нужно очистить, поскольку поверхность суппорта контактирует с тормозными колодками;
нужно одновременно проверить состояние грязезащитного чехла на наличие механических повреждений. Если такие повреждения есть, то нужно будет полностью перебрать суппорт;
дальше проверяют фрикционные поверхности тормозных дисков на наличие механических повреждений, измеряют толщину тормозных дисков. В мануале предварительно уточняют минимальную допустимую толщину тормозных дисков, чтобы через несколько дней не пришлось менять тормозные диски;
дальше нужно вталкивать в цилиндр поршни тормозного цилиндра;
потом устанавливают тормозные колодки. Обе стороны прокладки нужно смазать тонким слоем силиконовой смазки. Прокладку устанавливают на заднюю пластину колодки. Дальше устанавливают тормозные колодки;
Важно, что если при разборке производилось снятие с суппорта тормозной колодки, то в бачок нужно будет долить тормозную жидкость, а также прокачать тормоза. Необходимо убедиться, что тормозная жидкость не утекает. Потом нужно будет отрегулировать тормоза
Потом нужно будет отрегулировать тормоза.
Задние дисковые тормоза после 220 тысяч пробега
Весной заметил, что ручник на моей Киа Спектра 2007 года ижевской сборки практически не работает. Да и тормоза откровенно говоря потеряли былую эффективность. Хотя передние колодки вместе с дисками менял прошлым летом. А вот до задних так и не дошел.
В моем случае замену задних колодок делать бесполезно, поскольку эта операция спасает ситуацию ненадолго. Причина в тормозных дисках, толщина которых за 11 лет эксплуатации и 220 000 километров пробега достигла критических показателей. Собственно это уже видно невооруженным глазом. Колодки не достаточно сильно прижимаются к дискам, а они ржавеют превращаясь в труху.
Поэтому сегодня кардинально решаем проблему. Идем покупаем новые задние тормозные диски и колодки. Довольно странно, но оказалось, что передние колодки и вентилируемые диски Kia Spectra стоят дешевле (хотя они больше по размерам), а задние дороже. Ну да ладно идем в магазин.
Цена вопроса следующая. Задние тормозные колодки обошлись в 700 рублей, пара дисков примерно 2500 тысяч рублей (итого 3200 рубликов). Производитель вроде знакомый. По виду очень похожи.
Первый делом открываем капот и приоткрываем крышку расширительного бачка с тормозной жидкостью, иначе может возникнуть проблема с утапливанием тормозных поршней. Поскольку лишняя жидкость куда то должна деваться.
Начинаем разбирать. Снимаем колесо и видим довольно плачевное состояние заднего тормозного диска. С откручиванием 2 болтов направляющих (на 14) и еще 2 болтов (тоже на 14) железяки в которую вставляются колодки проблем не возникает. Далее откручиваем непосредственно диск от ступицы. Ударной отвертки не было, поэтому легкими ударами молотка по зубилу винты довольно легко срываются с места.
Тормозной поршень заднего суппорта на большинстве иномарок утапливается внутрь методом вкручивания по часовой стрелке. Там для этого есть специальные выемки.
Я для этого беру в руки обычные пассатижи с узкими губками и плавно вкручиваю. Если левый пошел как по маслу, то вот с правым пришлось повозится. Если не удается вкрутить по часовой стрелке, попробуйте его немного сдвинуть против часовой, а потом опять по часовой. Иногда такое раскачивание помогает разработать поршень.
Как правильно наносить
Направляющие покрывайте тонким слоем. Небольшое количество вещества нужно заложить в колодец на скобе. После сборки следует проверить резиновый пыльник.
Прежде чем приступать к монтажу колодок, нужно нанести пасту между антискрипной пластиной и нерабочей стороной. Для равномерного распределения рекомендуется провести несколько полосок, которые потом расплющатся под давлением.
От выбора смазки и способа её нанесения зависит надежность работы тормозной системы машины. Поэтому нужно внимательно подходить к выбору средства и не использовать неподходящие смазочные вещества — даже если они гораздо дешевле.
Замена задних тормозных колодок (барабанные тормоза)
Замена задних тормозных колодок производится несколько иначе. Вначале машину нужно подготовить так же, как и при работах с передней частью. Транспортное средство снимается с ручника, так как он активирует именно задние колодки.
Затем, учитывая, что колодки задней части находятся внутри барабана, необходимо снять полностью весь узел. Далее меняются колодки в такой последовательности:
- Выкручиваются крепежные болты барабана;
- Часто барабан снимается с некоторыми усилиями. В этом случае можно немного постукивать по нему молотком, одновременно снимая его со ступицы;
- Механизм задних тормозов состоит из многих пружин, тяг и защелок, поэтому лучше было бы сфотографировать расположение каждой из них;
- Отсоединяется трос ручника;
- Чтобы снять старые колодки, придется полностью разобрать узел;
- Новая пара колодок устанавливается в соответствии с фотографией, сделанной заранее;
- Подсоединяется трос ручника и устанавливается обратно барабан.
Как и в случае с передними тормозами, нужно проверить систему, несколько раз нажав на педаль тормоза.
Если в процессе замены колодок нужно будет также поменять тормозную жидкость, то в отдельной статье рассказано, как сделать это правильно.
Замена передних тормозных колодок на Опель Астра Н
Колодки для передних колес автомобиля особенно прихотливы, поэтому при любом подозрении на износ их необходимо сразу же заменить. Последовательность действий состоит из нескольких этапов:
- Начинать работы следует с подъема автомобиля при помощи домкрата. Затем срывают болты колеса и рассматривают колеса по очереди. Для этого откручивают направляющие при помощи ключей. Плоскогубцами снимают фиксатор колодки, которая находится снаружи.
- Далее проверяют, сколько тормозной жидкости осталось в бачке. При необходимости проводят ее откачку.
- Отжим тормозного поршня. Одна из проблемных точек в данном авто – цилиндр, в который сложно его утопить. Это необходимо для установки новых (более толстых) колодок.

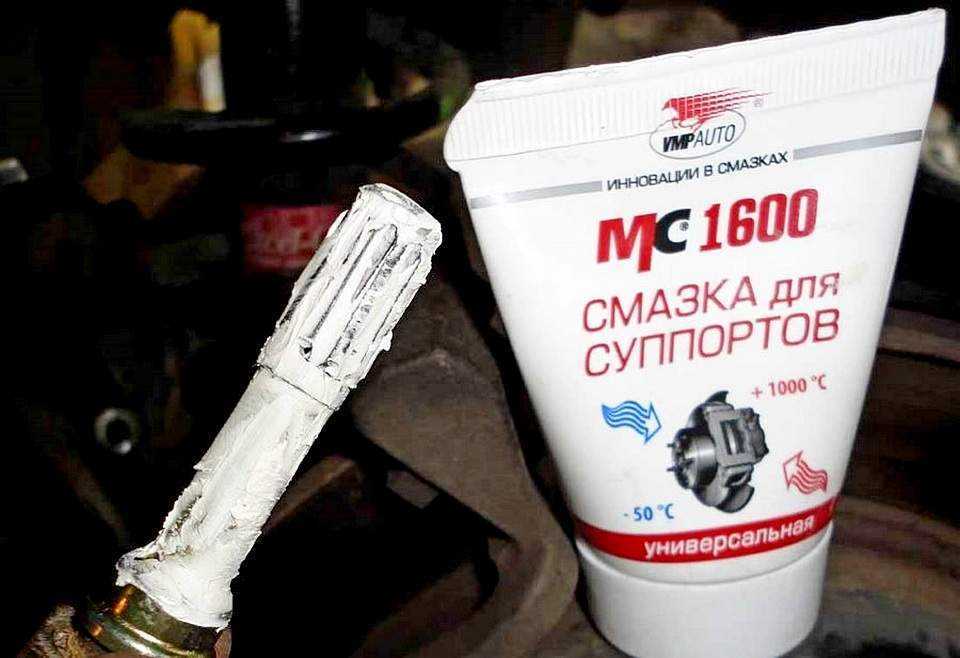

Направляющие нужно обильно смазать
- Затем снимают крышки защитных колпачков. Допускается только аккуратное использование отвертки. Главное – сохранить их целостность. Если выясняется, что защитные колпачки были повреждены, их лучше заменить.
- Суппорты снимают вместе с тормозной колодкой, расположенной внутри.
- После снятия обеих запчастей очищают направляющие и суппорт от скопившейся там грязи. Если выявлены излишки тормозной жидкости или смазки, необходимо найти источник загрязнения (подтекание тормозного цилиндра либо сальник).
- Затем меняют передние колодки Опель Астра H. При этом нужно ориентироваться на стрелку, расположенную на изделии.
Заключительный этап – сбор механизма в обратной последовательности.
