Нюансы конструкции
Базовую версию 21127 двигатель 21179 напоминает мало, так как изменилась и конструкция, и облик:
- фазировка впускных клапанов в пределах ±30 градусов;
- полые распредвалы с кулачками по методу порошковой металлургии;
- вихревая подача воздуха в камеру сгорания;
- система охлаждения цилиндров (рубашка);
- улучшенная конфигурация и объемы прокладки ГБЦ;
- ШПГ Federal Mogul;
- корейская помпа;
- наклонное сверление масляных каналов в шейках коленвала;
- полимерная крышка ГБЦ и цельнолитой алюминиевый поддон;
- маховик под сцепление 215 мм, которое рекомендовано производителем.
Прокладки мотора
ШПГ от Federal Mogul
Датчики педали газа и дроссельной заслонки
Нередко от автовладельцев поступают жалобы на эти узлы, связывая падение тяги с их поломкой. Блок ЭБУ четко отслеживает изменения параметров педали газа, поэтому если проблема в этих двух датчиках, это обязательно отразит сканер. На датчиках имеется две считывающих дорожки с реостатами и их значения должны быть приблизительно одинаковыми. При этом допускается небольшое отклонение в районе 1%.
А вот по педали газа расхождение может быть более существенным, до 2-х раз. Поэтому при диагностике проблем с педалью и дросселем нужно быть осторожным, эти узлы очень редко выходят из строя.
Обзор популярных реле фазного контроля
На рынке представлены десятки моделей от отечественных и зарубежных производителей. Каждая из них обладает своими особенностями и техническими характеристиками. Выбирая РКФ, необходимо учесть, кто и для каких задач его выпускает.
Zamel CKM 01
Трехфазное реле контроля чередования фаз с крепежом на DIN рейку. Обладает компактными размерами. Ширина стандартная для 1 модуля и составляет 17,5 мм. Более подробные характеристики указаны в таблице.
| Питающее напряжение | Однофазное 220 или двухфазное 380 В |
| Максимальное допустимое напряжение для контактов | 250 В |
| Предельная мощность внутреннего реле | 2,5 кВА |
| Выходные контакты | 1NO и 1NC |
| Максимальный коммутируемый ток | 10 А |
| Собственное потребление | 34 мА |
| Класс защиты корпуса от пыли и влаги | IP 20 |
| Габаритные размеры | 9х17,5х6,6 см |
Устройство Zamel CKM 01 для монтажа на DIN-рейку
РНПП 311
Реле от отечественного . Устанавливается в щит на DIN-рейку. Имеет на передней панели минимум регуляторов для настройки, что делает его пригодным для обслуживания даже неподготовленным персоналом.
| Номинальное напряжение питания | 380 В |
| Частота питающей сети | 45-55 Гц |
| Собственный потребляемый ток | Не более35 мА |
| Диапазон регулирования по напряжению | 1,05-1,25Umax (для Umin аналогичные значения) |
| Фиксированная задержка отключения | 12 сек |
| Напряжение катушки пускателя | 110-380 В |
| Критические значения питающего напряжения | 80-500 В |
| Рабочая температура | –25 +40°C |
| Климатическое исполнение | УХЛ4 |
| Количество циклов переключений при нагрузке 5 А | Не менее100 тыс. раз |
Монитор напряжения РНПП-311
ABB 1SVR750488R8300
Компания ABB специализируется на высококлассном электротехническом оборудовании. Качество соответствует цене. Рассматриваемое реле стоит около 11 тыс.
| Напряжение питания цепи управления | 450 В |
| Рабочая частота | 50-60 Гц |
| Задержка включения/отключения | 0,1-30 сек |
| Количество переключающих (перекидных) контактов | 2 |
| Габаритные размеры | 85,6х45х104,8 мм |
OMRON K8AB
Компактный прибор, имеющий несколько другое назначение, чем обычное РКФ. OMRON K8AB контролирует не напряжение, а ток. Поэтому для его работы требуется дополнительный трансформатор тока. Производитель позиционирует прибор как идеальное средство для контроля тока в промышленных нагревателях и электродвигателях.
| Питающее напряжение (зависит от модификации) | 24 Впер./пост. тока или 100-115 В или 200-230 В |
| Контролируемый ток | 2 мА– 200 А |
| Количество контролируемых фаз | 1 |
| Максимальный ток выходного реле | 6 А |
| Гистерезис срабатывания | 5-50 % |
| Модель необходимого для работы реле трансформатора тока | K8AC-CT200L |
Carlo Gavazzi DPC01
Мультифункциональное трехфазное РКФ с расширенным перечнем регулировок. Реле данного производителя встречается в промышленном компрессорном оборудовании. На передней панели имеются стандартные регуляторы напряжения и задержки срабатывания. А также индикаторные светодиоды, что облегчает взаимодействие человека с устройством.
| Напряжение питания | 24 В пост. тока или 230 переменного |
| Предельный ток выхода | 8 А |
| Регулировка задержки срабатывания | От 0,1 до30 сек |
| Диапазон регулировки напряжения срабатывания | 2-22 %от номинального значения |
| Количество контролируемых фаз | 3 |
| Степень защиты от пыли и влаги | IP 20 |
| Монтаж | На DIN-рейку |
| Предельное напряжение для контактов выходного реле | 550 В |
Евроавтоматика ФиФ CKF-318-1
Белорусское реле фазного контроля, зарекомендовавшее себя как простое, дешевое и надежное решение для защиты электродвигателей. Данное РКФ срабатывает на критическое снижение/превышение напряжения и пропажу одной и более питающих фаз. Характеристики в таблице.
| Рабочее напряжение | 220/380 В |
| Предельный ток выходного реле | 8 А при 250 В |
| Тип контактов | 2NO и 2NC |
| Цвет индикатора аварии | Красный |
| Диапазон нижнего предела напряжения | 150-210 В |
| Диапазон верхнего предела напряжения | 240-280 В |
| Гистерезис | 5 В |
| Потребляемая от сети мощность | 1,6 Вт |
Реле контроля наличия и чередования фаз F&F CKF-318-1
Контроль масла в Мегане
Для мониторинга уровня давления в моторе имеется специальный датчик давления масла. Он интегрирован в масляную магистраль агрегата. Внутри этого контроллера присутствует мембрана, которая проявляет чувствительность к изменению параметров смазки. При низком давлении датчик давления масла сигнализирует водителю о такой ситуации посредством лампы, которая начинает светиться на приборной панели Рено Меган 2. При включении зажигания лампа сразу приходит в активное состояние. После пуска исправного двигателя спустя несколько секунд она гаснет.
При воздействии давления смазки на мембрану датчика происходит замыкание контактов, в результате чего лампа прекращает свое свечение. Если нагнетание превысило требуемый уровень, то лампа также начинает светиться, потому что мембрана в данном случае снова подвергается прогибу.
То есть, указанный датчик давления масла способен реагировать как на низкий, так и на высокий уровень давления. Иногда имеют место ситуации, при которых лампа загорается при неисправном датчике. В моторе Рено Меган 2 датчик располагается на блоке цилиндров по близости от масляного фильтра. Перед сменой датчика потребуется произвести проверку его функционирования.
Почему заклинивает клапан и как его почистить
Как уже говорилось выше, загрязнение клапана фазовращателя чревато его заклиниванием, что влияет на работу двигателя, динамику автомобиля и расход топлива. Причиной засора чаще всего становится грязь, которая проникает к устройству через повреждённый сальник. Смешанная с моторным маслом пыль попадает в зазор между корпусом и штоком, из-за чего последний начинает заедать. Кроме того, заклиниванию может способствовать повреждение или износ пластиковых лопаток фазорегулятора. В этом случае мягкая стружка гарантированно попадет в каналы прибора и с высокой долей вероятности может вызвать его заклинивание.
Очистить клапан «фазора» несложно – для этого устройство даже не придётся разбирать. Прежде всего, удалите защитную сетку, которая установлена на входном канале. Она выполнена в виде пружинного кольца, которое легко разжимается и снимается с корпуса. Воспользовавшись любым подходящим очистителем в виде спрея (для карбюратора, тормозов, форсунок и т. д.), промойте корпус клапана и его внутренние каналы. Затем необходимо просушить детали сжатым воздухом – его лучше всего подавать через выходной канал. Далее клемму соленоида подключают к источнику питания и по описанной выше методике проверяют четкость срабатывания и полноту открывания клапана.
В особо запущенных случаях промывка может не помочь. Тогда придётся развальцевать корпус, разобрать устройство и произвести основательную чистку клапана фазорегулятора Рено Меган 2.
После промывки и проверки работоспособности клапана необходимо установить в проточку защитную сетку. Специалисты рекомендуют аккуратно оплавить края её стыка паяльником – это убережёт фильтрующее кольцо от смещения. Всё, что осталось – это вернуть сальник на место и поставить клапан на двигатель.
Как видите, бояться ошибки DF080 нет причин – справиться с проблемой сможет даже начинающий. Что касается таких неисправностей, как заклинивание клапана или износ деталей фазовращателя, то их намного проще предупредить, чем устранить
Внимание к мелочам вроде масляного пятна вокруг клапана позволит вовремя восстановить его герметичность, что непременно скажется на здоровье двигателя и поможет сохранить семейный бюджет
Renault Megane Меганыч › Бортжурнал › Клапан фазорегулятора. Непонятно…
Всем привет! Понял что у меня не работает фазорегулятор. Дизеления по утрам нет, но если смотреть Пиреном то открывается примерно вот такая картина:
СЦО 99,9, Нужно 12, по факту 1-2. К слову эти 1-2 по факту появляются если погазовать при низкой температуре ОЖ, то есть когда фазорегулятор еще не включается (СЦО 0). С этого можно сделать что регулятор фаз не работает. При этом если догазовать до 4к, то значения наоборот становятся больше чем нужно. Здесь есть конечно варинат что регулировка фаз выключается и чуть раньше, а зуб не успевает передавать правильные значения. Ремень ГРМ менял 3к назад, сам фазик скорее всего никогда не менялся. Решил снять клапан, посмотерть есть ли масло там вообще, почистить его, и поменять сальник — так как все было вот такое:
Теперь самая интересная часть 1. Масло в разъеме. После промывки опять лезет. Если завести двигатель без клапана, масло появляется, но не быстро если после долгого простоя. Если сразу, то аж разбрызгивается 2. Сетки нет, видок что с под камаза. Похоже имел дело с варварами.
4. Откинул тупо фишку клапана… и нихрена не поменялось, движек как работал так и работает, показания как были кривые, точно такие же и остались. Ну почти ничего — в алайв вылезла вот такая ошибка (поставил обратно — ушла). Что наталкивает на мысль — а подается ли вообще сигнал на клапан. Как проверить?
5. На панеле сервис и джеки чан не загорелся (джеки чан не горел никогда, сервис с беременным горел) Что за хрень…
Вообщем у кого какие идеи кроме того что фазик и клапан дохлые. Если бы только в них проблема, то в принципе можно заменить.
Скидываю фишку с клапана — чека нет, в других есть. Хато у меня алайв ошибка по адсорберу. Улавливаете мысль? Смотрю внимательно на свои же фотки… Фишка на клапан черная… а разъем серый, а где у нас серая фишка? Адсорбер! Скидываю с адсорбера фишку и опа-па — Чек инжекшин, ошибка по распредвалу. Перекинул местами, стер ошибки — Вуа-ла
Добавлено 2:
Снял клапан, почистил еще раз. Пока что работает, нагазовал на месте. съездил на работе. По ощущениям машина стала более приемистой и плавнее, больше всего чувствуется на 2-й передаче. Расход немного упал. Клапан в принце работал, так как вместо клапана адсорбера после 3к оборотов примерно открывался клапан фазорегулятора на полную))
Источник
Коробка передач
На Renault Megane 2 устанавливались механическая и автоматическая коробки передач. Обе коробки не отличаются высокой надежностью.
Часто встречающаяся проблема на МКПП — свист выжимного подшипника при включении сцепления. Появляется он после 60 — 80 тыс. км. С дерганьем в пробках сталкивается около 70% владельцев Рено Меган 2. Первые толчки появляются при пробеге более 60 тыс. км. Причина в качестве материала из которого изготовлен диск сцепления, кроме того при нагреве диска ведет демпферные пружины. Способствует этому и вышеописанная проблема с нижней опорой двигателя. В результате диск сцепления деформируется и изнашивается неравномерно. Замена сцепления надолго не спасает, все повторяется через 30 — 40 тыс. км. Renault, как это не странно, зная о дефекте, кардинальных решений не предпринимает. Владельцы новых Renault Megan III, столкнулись с точно такой же проблемой. Комплект сцепления обойдется в 11 — 13 тыс. рублей, а неоригинал — около 6 — 8 тыс. рублей. В большинстве случаев ситуацию спасает установка диска сцепления от Рено Сценик или Лагуна, который прослужит не меньше 100 000 км.
Небольшие неудобства доставляет трос механизма выбора передач, соскакивающий с кулисы переключения передач из-за износа фиксирующего пистона. Происходит это при пробеге более 80 тыс. км. Масло в коробке изготовителем рекомендовано на весь срок ее службы, но из-за его низкого качества автосервисы советуют производить замену через каждые 60 — 80 тыс. км.
Renault Megane II 2006-2008 гг.
Главная причина отказа автоматических коробок — засорение клапанов в гидрораспределителе. Проблема может возникнуть уже при пробеге 40 тыс. км. Ее решение обойдется в 6 — 8 тыс. рублей. В качестве профилактики рекомендуется более частая замена масла и неспешная манера езды. Некоторые автоматы прошли отметку 200 тыс. км, без нареканий. При пробеге более 60 — 80 тыс. км ряд владельцев столкнулся с вибрациями при включении передач. Причина износ опор двигателя, но есть и менее приятная — разрушение болта крепления опоры АКПП. В последнем случае понадобится высверливание оставшейся части болта и нарезка новой резьбы.
Honda (VTEC), Toyota (VVTL-i), Mitsubishi (MIVEC), Kia (CVVL)
Чтобы дополнительно регулировать поднятие клапана, были созданы еще более продвинутые системы, но родоначальницей была компания HONDA, со своим мотором VTEC (Variable Valve Timing and Lift Electronic Control). Суть в том, что кроме изменения фаз, эта система может больше поднимать клапана, тем самым улучшая наполнение цилиндров или отвод отработанных газов. У HONDA сейчас используется уже третье поколение таких моторов, которые впитали в себя сразу обе системы VTC (фазовращатели) и VTEC (поднятие клапана), и сейчас она называется – DOHC i-VTEC.
Система еще более сложная, она имеет продвинутые распредвалы в которых есть совмещенные кулачки. Два обычных по краям, которые нажимают на коромысла в обычном режиме и средний более выдвинутый кулачок (высокопрофильный), который включается и нажимает клапана скажем после 5500 оборотов. Эта конструкция имеется на каждую пару клапанов и коромысел.
Как же работает VTEC? Примерно до 5500 об/мин мотор работает в штатном режиме, используя только систему VTC (то есть крутит фазовращатели). Средний кулачок как бы не замкнут с двумя другими по краям, он просто вращается в пустую. И вот при достижении высоких оборотов, ЭБУ дает приказание на включение системы VTEC, начинает закачиваться масло и специальный штифт выталкивается вперед, это позволяет замкнуть все три «кулачка» сразу, начинает работать самый высокий профиль – теперь именно он давит пару клапанов, на которые рассчитана группа. Таким образом, клапан опускается намного больше, что позволяет дополнительно наполнить цилиндры новой рабочей смесью и отвести больший объем «отработки».
Стоит отметить, что VTEC стоит и на впускном и выпускном валах, это дает реальное преимущество и прирост мощности на высоких оборотах. Прирост примерно в 5 – 7%, это очень хороший показатель.
Стоит отметить, хотя ХОНДА была первой, сейчас похожие системы используются на многих автомобилях, например Toyota (VVTL-i), Mitsubishi (MIVEC), Kia (CVVL). Иногда как например в моторах Kia G4NA, используется лифт клапанов только на одном распредвалу (здесь только на впускном).
НО и у этой конструкции есть свои недостатки, и самый главный это ступенчатое включение в работу, то есть едите до 5000 – 5500 и дальше чувствуете (пятой точкой) включение, иногда как толчок, то есть нет плавности, а хотелось бы!
Замена в МКПП: порядок действий
Проводить работы рекомендуется в течение 15 минут после езды, поскольку в это время ГСМ отличается хорошей текучестью — со сливом проблем не будет.

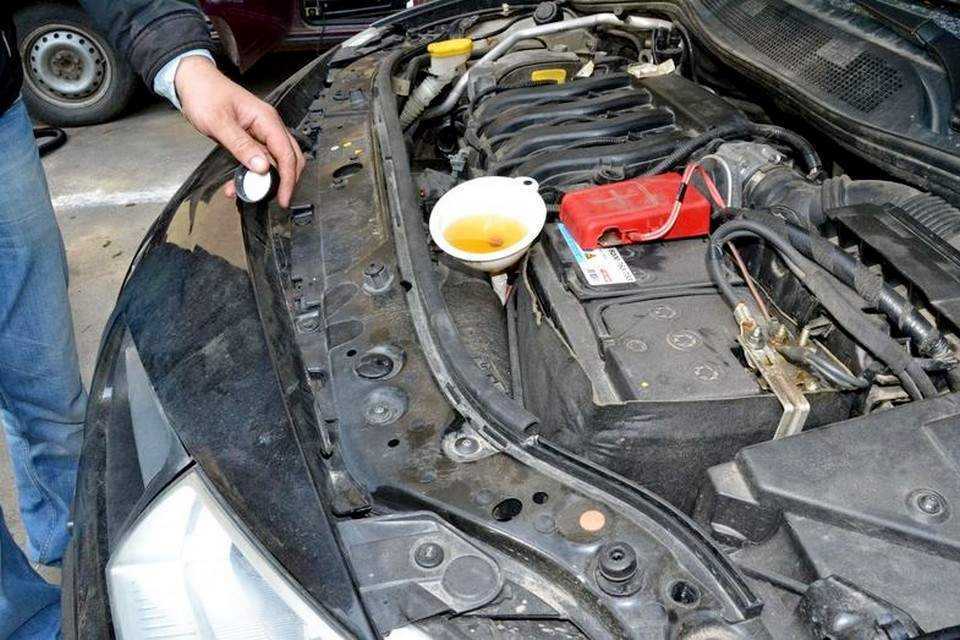

Замена масла в МКПП Рено Меган 2 выполняется так:
- Подготовьте емкость для слива отработавшего масла.
- Открутите и очистите от загрязнений пробку сливного отверстия.
Слейте отработавшую трансмиссионную жидкость в емкость.
Проверьте состояние шайбы, которой обжата пробка — если шайба деформирована или сильно прижата, сразу же замените её.
Закрутите обратно пробку сливного отверстия.
Открутите пробку наливного отверстия в передней части МКПП.
С помощью шприца налейте состав в коробку.
Как только ГСМ начнет вытекать из наливного отверстия, можно закрыть пробку и удалить подтеки с коробки.
Для полного слива отработавшего масла нужно, чтобы машина стояла максимально ровно. Поэтому не стоит заезжать в «искривленный» по полу гараж или на другую площадку с неровными участками. Если вы не полностью сольете отработавшую трансмиссионную жидкость, при смешении несовместимых составов может выйти из строя коробка.
Факторы влияющие на давление масла
Показатель давления на моторах одинаковых автомобилей может иметь различные значения. На данный аспект воздействуют несколько объективных факторов.
- Степень износа деталей мотора. Это могут быть шатунные вкладыши или шейки коленвала, которые сильно влияют на показатель давления.
- Обороты коленвала. С повышением частоты вращения нагнетание начинает возрастать.
- Перегрев агрегата. При высокой температуре мотора масло разжижается, что неизбежно приводит к снижению уровня давления.
- Вязкость смазки. Если владелец заливает густую «минералку», то величина давления будет выше в сравнении с тем, когда в моторе используется более жидкая «синтетика».
Как известно, масло имеет ограниченный срок применения, после чего подлежит замене вместе с фильтром. Рекомендуется приобретать те расходные материалы для замены, которые регламентированы производителем.
Как работает клапан фазорегулятора
О признаках неисправности клапана фазорегулятора и его заклинивание в открытом положении говорит отсутствие холостых оборотов и нестабильной работе двигателя. Чтобы понять, почему это происходит, давайте разберёмся с механизмом работы фазовращателя.
Первоначально клапан «фазора» закрыт, то есть зазоры между штоком и корпусом присутствуют в нижней части прибора. При этом моторное масло оказывает давление на лопатки фазовращателя и удерживает его поворотную часть в исходном положении.
Как только на соленоид поступает питание, шток клапана выталкивается вниз, а масло начинает поступать по другим каналам. В этом случае возникает давление на лопатки фазорегулятора с обратной стороны, что в свою очередь способствует смещению шестерни ГРМ относительно распредвала – именно так осуществляется изменение фаз газораспределения.
Заклинивание клапана в открытом состоянии будет особенно заметно на холостом ходу или в режиме низких оборотов, то есть тогда, когда распределительный вал и шестерня должны находиться в нулевом положении. Из-за смещения фаз впускные клапаны закрываются с запаздыванием.
На высоких оборотах это не влияет на наполнение цилиндров, поскольку свою роль играет инерция газового потока. А вот в режиме холостого хода позднее закрывание впускных клапанов приводит к частичному вытеснению рабочей смеси из цилиндров, что приводит к неравномерной работе и уменьшению крутящего момента.
Ещё кое-что полезное для Вас:
Системы впрыска дизельных двигателей
Качество распыливания дизельного топлива во многом предопределяет процесс его горения, а значит и образования токсичных компонентов в отработавших газах. Более качественного распыливания можно достигнуть при высоком давлении (порядка 160,0…250,0 МПа). Однако стандартные системы топливоподачи не могут обеспечить подачу топлива к форсункам под таким давлением, поэтому в настоящее время более широкое распространение имеют топливные системы с электронным управлением — Common Rail (англ. «общий путь», т.е. общая для форсунок магистраль, аккумулятор). Их главной особенностью является разделение узла, создающего давление (ТНВД-аккумулятор), и узла впрыска (форсунки) (рис. 5). По сравнению с обычным дизелем система Common Rail позволяет снизить расход топлива до 40 % при уменьшении токсичности отработавших газов и снижении шумности при работе на 10 %.
Рис. 5. Схема системы питания дизельных двигателей Common Rail: 1 — топливный бак; 2 — топливопроводы слива; 3 — ТНВД; 4 — регулятор давления; 5 — топливопровод высокого давления; 6 — топливоподкачивающий насос; 7 — фильтр; 8 — гидроаккумулятор; 9 — датчик давления; 10 — предохранительный клапан; 11 — электрогидравлическая форсунка; 12 — датчик педали акселератора; 13 — датчик частоты вращения и положения коленчатого вала; 14 — температурный датчик; 15 — блок управления
Принцип работы системы заключается в следующем. С помощью топливоподкачивающего насоса 6 топливо прокачивается через фильтр 7 с влагоотделителем и подается в радиально-плунжерный насос высокого давления 3, который с помощью эксцентрикового вала приводит в движение три плунжера. В нем размещают также регулятор производительности и подкачивающий насос. От ТНВД топливо под давлением 135,0…250,0 МПа подается в гидроаккумулятор 8, откуда под высоким давлением поступает на электроили пьезогидравлические форсунки 11. Излишки топлива от форсунок и ТНВД сливаются в топливный бак 1 через топливопроводы слива 2. Блок управления 15, получая информацию по входным параметрам (с датчиков), задает значения выходных параметров, используя заложенную программу (воздействует на исполнительные механизмы), что в целом необходимо для получения требуемых характеристик двигателя.
Количество топлива, подаваемого в цилиндры двигателя через форсунки, зависит от сигнала электронного блока управления 15 и режима работы двигателя. В блок управления поступает информация от различных датчиков: температуры двигателя, температуры поступающего воздуха, датчика частоты вращения и положения коленчатого вала двигателя, датчика положения педали акселератора, датчика расходомера воздуха, датчика давления воздуха и др. Давление в системе регулируется по сигналу блока управления с помощью регулятора 4. На холостом ходу оно минимальное, что снижает шум работы форсунок и ТНВД, а при разгоне — максимальное для обеспечения лучшей приемистости.
Причины неисправности фазорегулятора
Неисправности делят непосредственно по фазорегулятору и по его управляющему клапану. Так, причинами неисправности фазорегулятора являются:
- Износ поворотного механизма (лопатки/лопасти). В обычных условиях это происходит по естественным причинам, и менять фазорегуляторы рекомендуется через каждые 100…200 тысяч километров пробега. Ускорить износ может загрязненное либо некачественное масло.
- Смещение либо рассогласование установленных значений поворотных углов фазорегулятора. Обычно это происходит из-за того, что поворотный механизм фазорегулятора в его корпусе превышает допустимые углы поворота по причине износа металла.
А вот причины поломки клапана vvt другие.
- Выход из строя сальника клапана фазорегулятора. У автомобилей Рено Меган 2 клапан фазорегулятора установлен в углублении в передней части двигателя, где много грязи. Соответственно, если сальник теряет герметичность, то пыль и грязь извне смешивается с маслом и попадает в рабочую полость механизма. Как результат — заклинивание клапана и износ поворотного механизма самого регулятора.
- Проблемы с электрической цепью клапана. Это может быть ее обрыв, повреждение контакта, повреждение изоляции, замыкание на корпус либо на провод питания, снижение или повышение сопротивления.
- Попадание пластиковой стружки. На фазорегуляторах часто лопатки делаются из пластмассы. По мере их износа они меняют свою геометрию и выпадают из посадочного места. Вместе с маслом они попадают в клапан, распадаются и измельчаются. Это может привести либо к неполному ходу штока клапана, либо даже к полному его заклиниванию.
Также причины отказа фазорегулятора могут крыться в сбое работы других связанных элементов:
- Некорректные сигналы от ДПКВ и/или ДПРВ. Это может быть связано как с проблемами с указанными датчиками, так и с тем, что фазорегулятор износился, из-за чего распределительный либо коленчатый вал находятся в положении, выходящим за допустимые границы в конкретный момент времени. В данном случае вместе с фазорегулятором нужно проверить датчик положения коленвала и проверить ДПРВ.
- Проблемы в работе ЭБУ. В редких случаях в электронном блоке управления происходит программный сбой и даже при всех корректных данных он начинает выдавать ошибки, в том числе в отношении фазорегулятора.
