Что означают цифры у корректора фар, и на какой отметке его нужно устанавливать

Автоматический корректор фар

Автокорректор фар или система автоматической коррекции фар — система включающая в себя ЭБУ, датчики положения кузова, электропривод, а также тяги, при помощи которых происходит автоматическая коррекция границы ближнего света фар. Автокорректор фар обязательно устанавливается на авто, которые еще на конвейере оснащаются ксеноновыми лампочками, помимо этого корректор может использоваться вместе с обычными «галогенками».

Автоматический корректор фар для ксенонового света считается более совершенным, поскольку производит регулировку пучка света в «правильном» положении, при любых обстоятельствах. К примеру, если увеличивается нагрузка на ходовую часть (когда сзади садятся пассажиры или перевозится тяжелый груз), во время разгона или торможения (не секрет, что при резком разгоне/торможении происходит «клевок», при этом и фары без автокорректора следуют за кузовом), а также при езде по неровной дороге. В случае с «галогенками», в принципе ничего страшного не произойдет, если фары будут светить чуть-чуть «в небо» или наоборот «в асфальт», хотя это тоже крайне нежелательно. Однако если подобное произойдет с ксеноном — последствия могут быть очень серьезными, именно потому, что интенсивность ксенона в несколько раз превышает свет, излучаемый галогеновыми фарами. При желании автокорректор фар можно установить практически на любой автомобиль.

Для чего нужен

Наверное, каждый водитель попадал в ситуацию, когда встречный автомобиль ослепляет и невозможно ничего рассмотреть. Зрение восстанавливается только спустя некоторое время. Чтобы такого не происходило, на автомобили ставят корректировщики фар. Устройство поддерживает положение оптической оси во время изменений положения кузова ТС. Сформированный оптикой свет следует настраивать, когда машина еще не загружена. После загрузки световой поток меняет направление, смещаясь относительно оптической оси. Для исправления положения и нужна система корректировки.

Если багажник машины сильно загружен, передняя часть кузова обязательно немного приподнимается. Свет от фар уходит вверх и может ослепить водителя встречного автомобиля. Автокорректор регулирует наклон света — луч остается на прежнем уровне, когда багажник машины перегружен или по какой-то причине приподнялась ее передняя часть.

Где находится

Управление осуществляется с приборной панели — при помощи переключателя. Как правило, он ставится с левой стороны от рулевой колонки. Сам механизм находится под отражателем. После нажатия на кнопку шток перемещается фару, которая крепится на шарнирах. Конструкция снабжена тремя разъемами:

• для датчиков;
• для запитки;
• для электронного регулирования угла отражателя.

Конструкция и принцип действия корректора фар

Стоит отметить, что принцип работы различных видов корректоров фар примерно одинаков. Вместе с тем, различают автоматическую и ручную настройку. В последнем варианте расположение фар регулируется посредством специального регулятора, установленного внутри салона авто, и с помощью его вращения водитель самостоятельно меняет угон наклона оптики. В первом же случае электроника автоматически сама все настраивает, в зависимости от посадки машины.

Ручной корректор фар

Такой корректор фар устанавливается на многие бюджетные автомобили, поэтому знаком большому числу автолюбителей. Как следует из названия, в действие корректор приводится непосредственно водителем. Для этого, как правило, требуется всего лишь повернуть колесико, или как его еще называют – поворотный переключатель. Чаще всего используется электромеханический привод корректора фар, поэтому рассмотрим именно его.

Регулирующее колесико имеет обычно цифровую разметку или графическую, которая обозначает положение фар. Корректировка производится водителем по мере необходимости, в зависимости от загруженности автомобиля и изменения его наклона в продольном направлении относительно центра тяжести.

Проще говоря, если на заднее сиденье сели три человека, а в багажник пришлось положить четыре мешка картошки для тещи, то очевидно, что зад машины опустится, а передок поднимется, из-за чего фары станут светить слишком высоко и будут слепить водителей встречного транспорта.

Чтобы этого не происходило, необходимо повернуть колесико таким образом, чтобы пучок света опустился вниз.

Поворот регулятора дает соответствующую команду мотор-редуктору, который и нужен для того чтобы повернуть фару на определенный угол. По сути, мотор-редуктор – это не что иное, как червячный редуктор, который необходим для преобразования вращательного движения электродвигателя (находящегося внутри мотор-редуктора) в поступательное движение штока, который непосредственно воздействует на фару, изменяя угол ее наклона.

Конструктивно фара на шарнирах закреплена в верхней части, а шток шаровым наконечником (упирающимся в сферическую защелку) удерживает нижний край фары. И именно движение вперед-назад нижней части фары, при неизменной верхней точке крепления дает необходимое изменение угла наклона.

Ручной корректор фар очень простое, весьма надежное и главное – полезное устройство, но имеющее один очень существенный недостаток: большинство водителей забывают им пользоваться и слепят своих коллег, не смотря на то, что имеют возможность этого не делать.

Автоматическая система корректировки фар

Автоматический корректор фар более совершенная технология, поскольку не требует от водителя никаких действий. Регулировка светотеневой границы происходит автоматически на основании показаний датчиков.

Автокорректор фар может устанавливаться на автомобили, оснащенные либо галогеновыми, либо ксеноновыми фарами. Для ксенона это даже обязательно, поскольку данный тип фар излучает свет очень высокой интенсивности, и в случае отсутствия автокорректора может представлять серьезную угрозу для безопасности движения.

Что касается конструкции автокорректора фар, то здесь можно выделить такие элементы:

• блок управления;
• датчики, которые измеряют клиренс автомобиля в различных точках;
• устройство, выполняющее настройку фар (исполнительный механизм).

Как правило, в системе используется два или три датчика, измеряющих величину дорожного просвета. Спереди может быть установлен либо один датчик, либо пара. И один датчик находится сзади.

В ранних системах использовались потенциометрические датчики, но они отличались недостаточной надежностью, поэтому сейчас их заменили бесконтактные датчики угла поворота.

Принцип действия этих датчиков основан на эффекте Холла. Механизм работы датчика довольно прост.

Конструктивно датчик состоит из ротора (подвижная деталь), со встроенным в него постоянными магнитами и статора (неподвижная деталь),  который, по сути, и есть датчик Холла.

Датчик крепится к днищу, а с помощью тяги соединяется с подвеской. Изменение хода подвески через тягу передается к ротору, который при этом поворачивается, что вызывает изменение магнитного потока, которое улавливается датчиком Холла.

Величина изменения магнитного потока в дальнейшем пересчитывается блоком управления в необходимый угол поворота фар, и соответствующий сигнал подается на исполнительный механизм. В своей работе блок управления учитывает не только угол наклона автомобиля, но и скорость, а так же характер движения автомобиля.

Ремонт корректора фар рено меган 2

Имеются две модели узла корректора фар:

– с регулятором яркости освещения приборов «базовой комплектации»

– для моделей с ручным управлением климатической установки;

– с регулятором яркости освещения приборов «максимальной комплектации»

– для моделей с автоматическим управлением климатической установки.

Применяется переключатель корректора фар одной модели независимо от типа климатической установки.

Снятие

Снимите облицовку нижней части приборной панели со стороны водителя (рис. 1, 2).

Подденьте четыре фиксатора крепления накладки блока регуляторов (рис. 3)

Снимите накладку в сборе с блоком регуляторов (рис. 4)

Отожмите фиксатор блока (рис. 5)

И снимите накладку с блока регуляторов (рис. 6)

Снятие и установка электродвигателя корректора фар

Для снятия исполнительного механизма корректора необходимо снять блок-фару.

Снятие

Отсоединяем колодку жгута от электродвигателя корректора фар

Поверните электродвигатель на 1/8 оборота наружу, чтобы отсоединить его от блок-фары.

Немного отодвиньте в сторону выступ «А», чтобы не сломать его (рис. 3).

Слегка покачивая исполнительный механизм, отсоедините шаровую головку от параболического отражателя.

Для упрощения разъединения вверните на несколько оборотов винт «В» (см. рис. 3).

Установка

Держа лампу за цоколь, отведите параболический отражатель назад от блок-фары.

Защелкните шаровую головку в фиксаторе фары.

Введите электродвигатель в блок-фару.

Поверните электродвигатель на 1/8 оборота, чтобы зафиксировать его в блок-фаре.

Шкода фабия свет фар регулировка

imp » Вт, 01 апр 2008, 18:43

откуда такая уверенность? если горизонтальная линия от фар не поднимается выше уровня зеркал заднего вида, то слепить не должно. регулируется винтами на фарах, верхний винт — вверх/вниз, нижний винт — влево/вправо.

ilmur » Ср, 02 апр 2008, 1:05

1Z1Z » Ср, 02 апр 2008, 8:28

imp » Ср, 02 апр 2008, 8:35

мне регулировали «по прибору», в моем присутствии, но освещалась от силы половина видимой перед машиной области и в темноте было некомфортно ездить по трассе. потом еще другой дилер проверял и сказал, что все в допусках. в итоге я сам приподнял свет, сейчас и освещает хорошо, и никто не моргает.

Agent-007 » Ср, 02 апр 2008, 10:49

железяка » Ср, 02 апр 2008, 11:51

Изначально любые фары регулируются и выставляются в «0» в ручную не зависимо от того ксенон или нет , а дальше в процессе эксплуатации а/м ксенон. фары уже сами ( имеется вся система авт.регулировки) регулируют положение автоматически в зависимости от загрузки а/м.

A0A » Ср, 02 апр 2008, 14:07

AnKor » Пн, 02 июн 2008, 21:21

Забрал машину из сервиса после кузовного ремонта (меняли правое крыло, фару), так есть ощущение, что новая правая фара светит чуть выше, чем раньше. Понятно, что правая и так должна светить выше, но по-моему раньше было всё-таки не так сильно.

Как это вообще проверить «в домашних условиях» и можно ли самому её подрегулировать (чего-то не помню есть ли про это в инструкции)?

imp » Вт, 03 июн 2008, 9:25

AnKor писал(а): Подниму тему.

Забрал машину из сервиса после кузовного ремонта (меняли правое крыло, фару), так есть ощущение, что новая правая фара светит чуть выше, чем раньше. Понятно, что правая и так должна светить выше, но по-моему раньше было всё-таки не так сильно.

Как это вообще проверить «в домашних условиях» и можно ли самому её подрегулировать (чего-то не помню есть ли про это в инструкции)?

подъедь в сумерках к стене и посмотри на горизонтальные «полки» от фар — они должны быть на одном уровне. если есть разница, то можно покрутить верхний винт на корпусе фары со стороны радиатора до совмещения «полок».

1Z1Z » Вт, 03 июн 2008, 9:59

imp » Вт, 03 июн 2008, 10:21

у меня фары светят так, как я выставил винтами после «регулировки» на сервисе. и при каждом включении выставляются именно в это положение.

AnKor » Вт, 03 июн 2008, 12:16

Хорошо, попробую. У нас только сейчас белые ночи, так что сумерек долго ждать

1Z1Z , мне всё-таки кажется, что должна быть механическая регулировка, которую автокорректор принимает за «0». Наверно и у автокорректора есть внутренняя регулировка, о которой ты говоришь, но и механическая всё-таки должна быть.

1Z1Z » Ср, 04 июн 2008, 11:17

imp » Ср, 04 июн 2008, 14:07

корректор регулирует пучок не относительно кузова а/м, а относительно корпуса фары. винтами же регулируется положение корпуса фары относительно кузова.

Источник

Особенности восстановления гидрокорректоров для ВАЗ 2107—2109

Как правило, на автомобилях серий ВАЗ 2107—2108 устанавливается ручной гидрокорректор фар. С помощью него водитель может вручную изменять направление светового потока в зависимости от того, какая загрузка машины, перемещая блок-фары вверх или вниз в небольших пределах.

Конструкцией ремонт гидрокорректора фар ВАЗ-2107 не предусмотрен, поэтому при выходе из строя его заменяют новым устройством. Единственное, что можно попытаться сделать в случае невозможности регулировать угол наклона блок-фар, это отрегулировать работу корректора в порядке, указанном выше.

Принципиальных отличий в устройстве регулировки оптики в «девятке» по сравнению с другими моделями нет. Поэтому ремонт гидрокорректора фар ВАЗ-2109 производится методом замены.

Гидрокорректор служит для изменения угла наклона фар в зависимости от загрузки автомобиля. Он состоит из главного цилиндра, закрепленного на панели приборов, исполнительных цилиндров, установленных в блок-фарах, и соединительных трубок. Цилиндры и трубки – герметичны и заполнены специальной жидкостью с низкой температурой замерзания. Гидрокорректор – неразборный и ремонту не подлежит. При закисании поршней в цилиндрах, течи из цилиндров или трубок, а также если ход штоков исполнитнльных механизмов (в блок-фарах) отличается от величины 7±0,5 мм, меняем гидрокорректор.

Снимаем щиток приборов (см. «Снятие щитка приборов»). Гидрокорректор можно поменять, не снимая приборы, но при этом придется работать снизу приборной панели, что очень неудобно.

Потянув на себя, снимаем рукоятку гидрокорректора фар с приборной панели.

Пассатижами или головкой «на 24» отворачиваем гайку крепления главного цилиндра гидрокорректора.

. и вынимаем его внутрь приборной панели.

Отверткой поджимаем фиксатор ра бочего цилиндра гидрокорректора.

. и, повернув против часовой стрелки, извлекаем его из корпуса фары.

Аналогично снимаем цилиндр гидрокорректора с другой фары.

Сжимая пассатижами усики фиксаторов, выступающие (под крылом) из отверстий брызговика.

. снимаем пластмассовые хомуты крепления жгутов электропроводки.

Отверткой аккуратно проталкиваем резиновый уплотнитель внутрь салона.

. и через отверстие вынимаем рабочие цилиндры гидрокорректора в салон под панель приборов.

Новый гидрокорректор монтируем в обратной последовательности.

После установки проверяем регулировку фар (см. «Регулировка фар»).

Наружное освещение, лампы сигнала торможении, противотуманного света и света заднего хода

Передние лампы габаритного света установлены в фарах (см. «Фары», с. 163). Задние комбинированные фонари объединяют в себе несколько секций. В наружных секциях размещены лампы габаритного и противотуманного света. Секция света заднего хода – с белым рассеивателем. Лампы сигнала торможения расположены в крайних секциях, ближе к номерному знаку.

Немного о конструкции корректора

Выпускаемые сегодня приборы имеют отличия в исполнительных механизмах. Они могут быть:

• Исполнительные устройства с гидроприводом;
• Корректоры с электрическими исполнительными механизмами.

Первый тип таких устройств отличается не очень высокими техническими характеристиками, небольшим сроком службы, поэтому мировые производители отказались от производства таких устройств и перешли на приборы, в основе которых легли исполнительные механизмы с электрическим приводом. Эти корректоры так же подразделяют на два разных вида:

• Электроника установлена в блок управления;
• Исполнительный механизм с блоком электроники.

Контроль неисправности

В процессе эксплуатации автомобилей, оснащенных автоматизированными корректорами фар, система управления положением находится задействованной при включении ближнего света. При этом датчики положения кузова работают постоянно. Если они потенциометрического типа, то происходит износ контактной зоны движка и резистивного напыления. Их ресурс составляет 10 – 15 лет эксплуатации. Электромеханические приводы также имеют ограниченный ресурс.

В большинстве автомобилей о неисправности системы коррекции светового потока фар можно судить по отсутствию характерного «жужжания» привода одной из фар при включении зажигания либо ближнего света. Наиболее полную информацию дает компьютерная диагностика. Ее необходимо производить, если есть подозрение на некорректность светового потока.

В качестве мер контроля работоспособности можно использовать отсоединение одного из рычагов датчиков положения. Для этого необходимо:

• механически отсоединить крепление рычага датчика положения;
• включить зажигание и ближний свет в темное время суток, установив автомобиль напротив стены.
• изменять положение рычага, соответственно движка датчика;
• следить за изменением светового потока фар.

Если коррекция фар отсутствует, следует проверить работоспособность датчиков и исполнительных механизмов. В некоторых случаях они идентичны для левой и правой сторон. Чтобы убедиться в их работоспособности, датчики и приводы можно поменять местами. Наиболее частая причина отказа – неисправность электропроводки. В таком случае для ремонта необходима полная схема электрооборудования автомобиля.

Видео — ремонт и проверка корректора фар VW Golf 5:

Цена на корректоры фар большой выбор

Корректоры фар могут быть штатной системой, а могут устанавливаться и самостоятельно. Также водитель по желанию может заменить корректор на своем автомобиле на более совершенный. Сегодня торговые предприятия предлагают своим клиентам эти устройства от различных производителей различных классов.

Цены на корректоры фар колеблются, в зависимости от их типа, в очень широком диапазоне. Так, водитель ВАЗа может приобрести гидрокорректор по очень умеренной цене, – от 280 руб. до 450 руб. А электромеханический корректор обойдется уже в сумму 1 700 – 1 900 руб.

Корректор фар для GEELY CK можно приобрести, например в среднем, за 1 тыс. руб., в таком же диапазоне колеблются цены на это устройство для Lanos.

Главное, при покупке нельзя забывать, что для ксеноновых фар, независимо от модели автомобиля, обязательна установка автоматического корректора.

Видео – установка электрокорректора фар для автомобиля Opel Omega A с ксеноном:

Наличие данного устройства является крайне рекомендуемым, т.к. подобные приборы влияют на безопасность дорожного движения. Использование корректоров фар дает возможность в автоматическом режиме подстраивать угол положения фар под любой угол наклона автомобиля, когда у него перегружена задняя (что чаще всего) или же передняя часть.

Существует две большие группы корректоров фар, которые отличаются управлением:

• С ручным управлением;
• Автоматические корректоры.

Корректоры с ручным управлением устанавливались на старые автомобили, и сейчас можно найти немало машин, у которых в левой части приборной панели есть переключатель наклона фар . Однако сегодня ручные корректоры практически полностью вытеснены автоматическими, которые и удобнее, и обеспечивают лучшие характеристики. Кроме того, ручные корректоры просто опасно использовать на автомобилях с ксеноновыми фарами, в которых работает только автоматика.

Автоматические корректоры, в свою очередь, делятся на два класса:

• Квазистатические;
• Динамические.

Они отличаются временем реагирования на изменение наклона кузова автомобиля и характером этих изменений.

Квазистатические корректоры. Эти системы изменяют наклон фар при наклонах кузова, вызванных изменением нагрузки на заднюю или переднюю ось (вследствие погрузки багажа или из-за пассажиров на заднем сиденье, а также при разгоне и движении на больших скоростях — в этом случае кузов кренится из-за ветровых нагрузок). Квазистатические корректоры работают довольно медленно, но от них и не требуется быстрого изменения наклона фар (поэтому они и называются квазистатическими — «как бы статическими»).

Динамические корректоры. Эти системы быстро (в доли секунды) реагируют на изменение угла наклона кузова и корректируют наклон фар. Динамический корректор изменяет угол наклона фар не только при статической нагрузке на заднюю или переднюю ось, но и при динамических изменения угла наклона кузова при движении по неровной дороге, коротких и быстрых разгонах и торможениях и т.д. Этот тип корректоров используется на автомобилях с ксеноновыми фарами, причем сегодня эта система стала штатной (и обязательной) для таких машин.

Наконец, по приводу фар корректоры делятся на:

• Гидравлические;
• Электромеханические.

Гидрокорректоры широко использовались на отечественных автомобилях, однако сейчас их популярность снижается. В этом типе корректоров привод фар осуществляется с помощью небольших гидроцилиндров.

Электромеханические корректоры. Это современные системы, в которых используются сервоприводы фар, а управление приводами осуществляется с помощью электронного блока и датчиков положения кузова.

Принцип работы

Назначение механизма — регулировка степени границы освещения при ближнем свете. При включенном дальнем режиме эту опцию использовать не обязательно, ведь прибор не способен точно обозначить линию света и тени. Фары должны создавать качественное освещение дороги, при этом не ослепляя водителей на «встречке».

Линия тени находится в зависимости от того, как расположен светоотражатель. Наклон необходимо регулировать, ведь он зависит от того, насколько загружен автомобиль и на какие его участки приходится наибольшее давление груза. Фары незагруженной машины излучают световой поток, который освещает участок дороги перед автомобилем. Если в результате загрузки угол наклона корректируется, меняется и направление светового потока. Использование корректировщика позволяет сохранить направление световых лучей после изменения угла наклона кузова автомобиля.

Все корректоры работают примерно по одному принципу. Различаются они только по типу настройки, которая может быть ручной или автоматической. Прибор первого типа оснащают регулятором, который находится в салоне машины. Водитель вращает его вручную, таким образом регулируя степень наклона отражателя. Во втором случае подстройка системы под угол наклона авто происходит автоматически.

Принудительная корректировка

При таком подходе управление световым потоком осуществляется вручную, для чего используется специальный переключатель в салоне автомобиля. Изменение его положения приводит к изменению положения осветительных приборов.

По типу используемого привода в таком устройстве существуют:

• электромеханический корректор фар;
• механический корректор фар;
• гидравлический;
• пневматический и др.

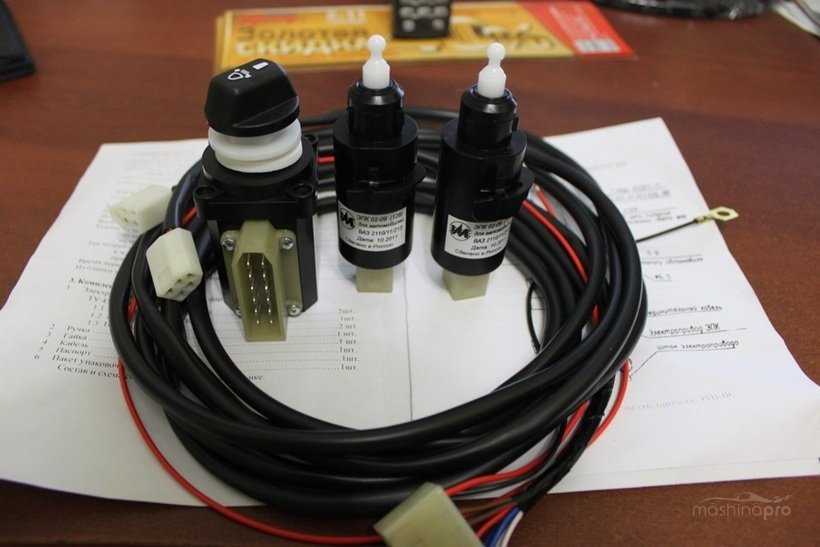

В качестве примера, как работает любое из упомянутых устройств, можно рассмотреть электрический корректор фар. Правильней будет его называть не электрический, а электромеханический. В его состав входят:

1. переключатель положения;
2. электрический моторедуктор, расположенный на каждой фаре;
3. соединительные провода.

Принцип, по которому работает подобное устройство, достаточно прост. При смене положения переключателя в салоне автомобиля, электрический сигнал (напряжение) подается на моторедуктор. Его шток, один конец которого располагается на отражателе фары, смещается. Такое перемещение штока приводит к тому, что меняется положение связанного с ним отражателя и в конечном итоге – световой поток.

Автоматическая коррекция светового потока

Когда на автомобиле установлен автоматический корректор фар, водителю ничего не требуется делать дополнительно, в данном случае за него работает автоматика. В ее состав входят:

• блок управления устройством;
• датчики дорожного просвета;
• исполнительные механизмы.

Как уже упоминалось, его работа может происходить в статическом и динамическом режиме. При статическом режиме автоматика контролирует клиренс автомобиля, и при его изменении, вследствие дополнительной загрузки машины, блок управления отправляет электрический сигнал на исполнительные механизмы для корректировки положения осветительных приборов.

Однако, такого режима работы, с началом применения ксеноновых ламп, оказалось недостаточно. Генерируемый ими световой поток настолько мощный, что даже его кратковременное воздействие способно ослепить водителей, движущихся навстречу. Поэтому для предотвращения подобного явления появился динамический корректор.

Его главное отличие – быстродействие. Работа такого корректора способна за доли секунды изменить направление светового потока. Это позволяет удерживать световой поток в заданных границах при ускорении автомобиля, его торможении, движении в поворотах и на неровной дороге. Благодаря этому при правильной регулировке даже яркие фары не ослепляют встречных водителей при совершении маневров.

Это интересно: Какие лампочки применяются на Skoda Octavia A5 и как произвести замену

Корректор фар стал обязательным элементом конструкции автомобиля. Его использование повышает безопасность движения ночью, благодаря обеспечению постоянной освещенности дорожного полотна и уменьшению возможности ослепления других водителей.
