Кардан на ваз 2107 - замена, ремонт, что такое шрусовый кардан

Замена крестовины ВАЗ 2107

Для облегчения разборки карданной передачи следует предварительно очистить детали металлической щеткой и обработать места сопряжения керосином или WD-40.

Перед разборкой кардана его следует расположить на ровной поверхности в хорошо освещенном месте. Замена крестовины ВАЗ 2107 начинается со снятия стопорных колец при помощи съемника.

Перед демонтажем крестовины ее следует обстучать молотком через деревянную прокладку и обработать WD-40.

Крестовину снимают, последовательно отбивая молотком ее чаши и вынимая их из отверстий вилок. После того, как крестовина снята, необходимо тщательно очистить ее посадочные места и канавки для установки стопорных колец.

Установка детали начинается с демонтажа ее чаш, которые последовательно устанавливают в посадочные места на вилках кардана, одновременно надеваясь на крестовину.

Металл чаш крестовины очень твердый, но хрупкий. Поэтому забивать их в посадочные места следует очень аккуратно. После того, как чаша заняла свое место, ее необходимо зафиксировать стопорным кольцом.

Внимание: стопорные кольца могут поставляться разной толщины. Если толщина кольца не подходит к ширине посадочного паза, необходимо приобрести кольца нужной толщины и установить их

Иначе кольца вылетят со своих мест во время эксплуатации машины и карданная передача выйдет из строя. Когда чашки крестовины установлены и зафиксированы стопорными кольцами, можно приступать к установке узла на место. Но перед этим необходимо проверить состояние эластичной муфты и подвесного подшипника, что не пришлось вскоре вернуться к трудоемко работе по снятию и установке карданного вала.

Установка кардана производится в последовательности, обратной снятию. Шлицевой узел должен соединяться без усилий, перед сборкой необходимо смазать его.

Простые решения

Зачастую операция по восстановлению проводится очень быстро. К примеру, если слышны посторонние стуки при старте с места, переключении ступеней КПП, наборе скорости, то, скорее всего, нужно просто подтянуть резьбовые соединения там, где фланец соединяется с муфтой карданного вала.

Ремонт карданов в этом случае представляет собой протяжку резьбы. Этого зачастую более чем достаточно. Если же стуки все еще слышны, то причина здесь в другом. Один из вариантов – зазор в шлицевом соединении вала или же в игольчатом подшипнике крестовины. Если в первом варианте достаточно выполнить замену поврежденных элементов, то во втором все решается путем установки нового механизма.

Замена крестовин кардана не вызовет никаких трудностей даже у начинающих автолюбителей. Весь инструмент для этой операции есть в гараже у каждого.

Неисправности эластичных муфт

Как уже стало понятна, муфта кардана эксплуатируется в очень тяжелых условиях. Она предотвращает возникновение сильных вибраций, толчков и угловых смещений, но вместе с тем сама подвергается сильным нагрузкам при демпфировании. Нет ничего удивительного в том, что она нуждается в регулярном осмотр е

Однако здесь важно отметить, что часто изнашивается не только резиновая часть муфты, но и металлические втулки и даже шлицы кардана. Технически последние не относятся к конструкции муфты, однако если специалист решил осмотреть муфту, ему придется оттянуть и снять кардан, заодно осмотрев и его

Вот с какими проблемами могут столкнуться владельцы автомобиля с неисправной муфтой:

Появление сильных вибраций и даже ударов в области привода;
Щелчки и легкие удары при трогании с места и смене передач;
Появление вибраций по кузову при движении на большой скорости.

Как ни странно, именно расслоение или разрыв резиновой обоймы наблюдается не так часто, как износ и смещение втулок. Дело в том, что они подвержены сильным ударным нагрузкам . Впрочем, одно следует за другим: резиновая часть муфты стареет и теряет эластичность и в ней, под действием ударных нагрузок, продавливаются втулки. При этом полная замена муфты кардана является строго обязательной. В ходе осмотра привода грамотный мастер должен осмотреть кардан и фланец муфты . Последний также подвержен серьезным нагрузкам. Соединение кардана с фланцем обязательно должно быть защищено специальным сальником. Если горе-мастер решил его выбросить, аргументируя это тем, что данный элемент привода не нуждается в дополнительном уплотнителе, то необходимо настоять на обратном. Дело в том, что шлицевое соединение имеет тенденцию к сбору и накоплению грязи и мелкофракционных частиц, которые со временем изнашивают металл. Специальный уплотнитель предотвращает скапливание посторонних частиц на шлицевом соединении.

Устройство механической коробки передач

Устройство механической КПП Конструктивно механическая коробка передач состоит из следующих элементов:

ведущий или первичный вал;
ведомый или вторичный вал;
промежуточный вал (для 3-х вальной МКПП);
шестерни первичного и вторичного валов;
механизм выбора передач;
муфты синхронизаторов (синхронизаторы);
картер;
главная передача;
дифференциал.

При этом устройство и принцип работы двухвальной и трехвальной трансмиссии отличаются друг от друга.

Двухвальная коробка передач: устройство и принцип работы

Схема двухвальной МКПП Этот тип коробки является наиболее распространенным. Крутящий момент от двигателя через муфту сцепления передается на первичный вал. В зависимости от конструкции конкретной коробки передач часть шестерней на первичном и вторичном валах жестко закреплены на них, а часть свободно вращаются. Также на каждом валу расположен минимум один синхронизатор. Шестерни первичного и вторичного валов находятся в постоянном зацеплении друг с другом. Понять, какие из них зафиксированы, а какие вращаются, очень просто: шестерни возле синхронизаторов всегда вращаются на валу.

Шестерня главной передачи жестко закреплена на ведомом валу. Крутящий момент от вторичного вала к колесам транспортного средства передают главная передача и дифференциал. Последний обеспечивает вращение колес с разной угловой скоростью.

Механизм выбора передач в двухвальной КПП расположен в корпусе коробки и состоит из вилок и штоков, перемещающих муфты синхронизаторов. Механизм оснащен защитой от одновременного включения двух передач.

Принцип работы двухвальной трансмиссии следующий:

В нейтральном положении рычага переключения передач крутящий момента от двигателя не передается на ведущие колеса, шестерни на валах свободно прокручиваются.
При перемещении рычага водитель перемещает муфту синхронизатора соответствующей вилкой через систему тросиков или тяг.
Муфта синхронизирует угловые скорости соответствующей шестерни и вала, на котором расположен синхронизатор.
Муфта синхронизатора входит в зацепление с шестерней и крутящий момент начинает передаваться с первичного вала на вторичныый.
Происходит передача крутящего момента от двигателя на ведущие колеса с заданным передаточным числом.

Для движения задним ходом используется дополнительный вал с промежуточной шестерней заднего хода.

Схемы передачи крутящего момента на каждой из передач:

Нейтральное положение

1-я передача

2-я передача

3-я передача

4-я передача

5-я передача

Задний ход

Трехвальная КПП: устройство и принцип работы

Отличие трехвальной механики от двухвальной в том, что здесь используются три вида валов. Помимо ведомого и ведущего также применяется промежуточный вал.

Первичный вал, соединенный со сцеплением, передает крутящий момент на промежуточный. Передача происходит через соответствующую шестерню – таким образом, валы находятся в постоянном зацеплении.

Устройство трехвальной МКПП

Промежуточный вал расположен параллельно первичному, все шестерни на нем жестко зафиксированы.

На одной оси с первичным расположен вторичный вал. За это отвечает упорный подшипник на ведущем валу, в который входит вторичный вал. При этом шестерни ведомого вала могут свободно вращаться и не имеют жесткой фиксации с валом. Шестерни вторичного вала находятся в постоянном зацеплении с шестернями промежуточного вала. Следовательно, в нейтральном положении КПП крутящий момент от первичного вала передается на промежуточный и далее на шестерни вторичного вала. Но поскольку они свободно вращаются на валу, автомобиль не двигается.

Между шестернями вторичного вала находятся синхронизаторы, работа которых заключается в выравнивании угловых скоростей шестерен вторичного вала с угловой скоростью самого вала за счет сил трения.

Синхронизаторы жестко закреплены на вале и за счет шлицевого соединения могут двигаться по нему в осевом направлении.

В отличие от двухвальной КПП, механизм переключения в трехвальной трансмиссии располагается на корпусе коробки и состоит из рычага управления и штоков с вилками. Механизм также оснащен блокирующим устройством для предотвращения одновременного включения двух передач.

Он может также иметь и дистанционное управление. При этом дистанционный механизм переключения обеспечивает кулиса или шарнирные тросы.

Принцип включения передач в трехвальной КПП аналогичен принципу работы двухвальной трансмиссии.

Рабочий процесс

Настоятельно рекомендуем перед тем, как будет производиться замена детали, нанести специальные установочные метки, чтобы правильно произвести обратную сборку.

Прежде всего, снимаем ключиком на 13 мм сам кардан. Для этого нужно снять всего лишь два обычных болтика подвесного подшипника, крепящегося к поперечной опоре. Теперь можно скрутить гайки, которыми кардана крепится к хвостовику.

Всегда перед «процедурой» установки крестовин всегда обстукивайте через специальную накладку узел. Откроем вам небольшой секрет: чтобы легко снять необходимые детали (особенно на авто с большим пробегом) смочите их обильно керосином. Демонтируйте кольца. Теперь кардан должен оказаться на весу.

Отбиваем чашу крестовины молоточком, поворачиваем сам кардан и снимаем ее. То же делаем с другой чашей.

Прочистите все проушинки кардана и посадочные места колец. Там не должно быть ни грязи, ни тем более ржавчины.

Установка крестовин в любом авто начинается с того, что с нее надо демонтировать чаши и заправить ее саму в проушины.

Сдвинув новую деталь, ставим чашу на место и аккуратно обстукиваем молотком, пока не будет видна лунка для стопорного кольца. Устанавливаем его и поворачиваем кардан.

То же самое делаем со второй чашей. Действия должны быть очень четкими, потому что чаша очень хрупкая.

Займемся подшипником. После демонтажа крестовины воткните конец шлицевого соединения кардана во фланец «муфты». С другой стороны снимите гаечку с вилки крепления кардана к переднему валу. Съемником стаскиваем шарнирную вилку и убираем с вала старую деталь.

Все, замена необходимых запчастей на ВАЗ 2107 закончена, и вы можете произвести обратную сборку.

Проверка состояния карданной передачи без разборки

Очищаем от грязи валы, муфту и опору.

Проверяем карданные шарниры на легкость и плавность проворачивания вилок и на отсутствие радиальных и осевых перемещений.

При обнаружении повреждений хотя бы одного из валов желательно заменить карданную передачу в сборе, так как ее балансировка проводится в собранном состоянии на специальном стенде.

Резиновые детали эластичной муфты и упругой опоры не должны иметь трещин, разрывов и отслоений от металла.

При эксплуатации автомобиля следует в установленный срок (10 тыс. км пробега) смазывать шлицевое соединение карданного вала около эластичной муфты.

Вместо пробки на фланце эластичной муфты заворачиваем пресс-масленку и смазываем шлицевое соединение смазкой Фиол-1, Фиол-2У или ШРУС-4.

Как заменить кардан на ВАЗ 2101-ВАЗ 2107?

Снятие: 1) Сперва вывесите одно из любых задних колес, у автомобиля. 2) Следом рычаг КПП переведите в нейтральное положение, и после чего приподнимите ручной тормоз вверх, до упора.

3) Затем отверните левую и правую гайку крепления кронштейна, и затем снимите его с кузова автомобиля.

4) Далее отверните три гайки, которые крепят муфту кардана к фланцу коробки.

5) Теперь проворачивая кардан по своей оси, извлеките поочередно все болты из фланца и муфты.

Примечание! Что бы легче было извлекать болты из фланца и муфты, примените бородок и молоток!

6) Следом отсоедините муфту кардана, от фланца коробки.

7) Затем отверните четыре гайки, которые крепят фланец задней части кардана, к фланцу редуктора.

и после чего отсоедините фланец задней части кардана, от фланца редуктора.

Примечание! При отворачивании гаек, для удобства толстой отверткой удерживайте кардан, от проворачивания!

9) Далее отверните обе гайки крепления поперечины, и затем снимите поперечину с кузова.

10) Теперь снимите кардан, с кузова автомобиля.

Установка: 1) Установка происходит в обратном порядке снятию.

Примечание! При установке кардана, смотрите внимательно что бы все вкладыши муфты «2», вошли в пазы фланца коробки «1» и «3»!

Важно! 1) После того как вы вывесите одно заднее колесо, проверьте рукой прокручивается ли кардан или же нет, если нет то в таком случае приподнимите еще и второе заднее колесо!

Инструменты для ремонтных работ

Корпус крестовины выполнен из стали, проходящей термообработку. Это необходимо для обеспечения особой твердости шипов. Таким образом, качество материала играет большую роль на срок службы детали. Сколько машина может «пробежать» без замены крестовин? Считается, что примерно 500 тыс. км!

Стопорным кольцам и подшипнику также нужна замена

Обратите внимание, что резина самого подшипника должна быть достаточно эластичной

Замена крестовины на машине ВАЗ 2107 требует следующих инструментов:

набор рожковых и торцовых ключей;
молоточек;
плоскогубцы;
съемник, чтобы легко заменить старый подшипника;
щеточка по металлу.

Чтобы поменять крестовину на кардане понадобятся инструменты:

ключ на 13;
молоток;
плоская отвертка;
пассатижи;
съемник для крестовин, а если нет, то выколотка;
лучше тиски, но можно обойтись и без них имея увесистую железку.

Конструкция и эксплуатация карданной передачи ВАЗ-2107

Карданная передача состоит из переднего и заднего карданных валов, промежуточной упругой опоры, эластичной муфты, подвижного шлицевого соединения и двух карданных шарниров.

Наличие двух карданных шарниров и шлицевого соединения дает возможность передавать крутящий момент от коробки передач к главной передаче под углом, постоянно изменяющимся при работе подвески.

Карданные валы изготовлены из стальной тонкостенной трубы.

Передний вал имеет на обоих концах шлицевые наконечники, а задний – вилки карданных шарниров.

Эластичная муфта предназначена для поглощения вибраций и рывков в карданной передаче.

Через два фланца она соединяет коробку передач и передний карданный вал.

Их соосность обеспечивается центрирующим кольцом на валу коробки передач и центрирующей втулкой во фланце карданного вала.

Промежуточная опора состоит из шарикового радиального подшипника, установленного в кронштейне внутри резиновой изолирующей подушки.

Кронштейн закреплен на кузове с помощью поперечины через виброизолирующие втулки.

Карданный шарнир состоит из двух вилок, закрепленных на валах, которые соединены между собой крестовиной.

На полые шипы крестовины надеты игольчатые подшипники с уплотнительными манжетами. Подшипники зафиксированы в вилках стопорными кольцами.

Начиная с 1988 г. карданные валы комплектуют шарнирами повышенной долговечности.

На них установлены крестовины с шипами увеличенного диаметра, штампованные корпусы игольчатых подшипников, уплотнения радиально-торцевого типа без металлической обоймы и вилки увеличенной толщины.

Современные и ранее выпускавшиеся крестовины взаимозаменяемы, но устанавливать «новые» крестовины в вилки «старых» карданных валов не рекомендуется, так как при этом уменьшается общая жесткость шарниров.

НЕИСПРАВНОСТИ КАРДАНА

Карданный вал ВАЗ 2107 в процессе эксплуатации под воздействием постоянных нагрузок изнашивается. Больше всего износу подвергается крестовина. В результате кардан теряет свои оригинальные характеристики, появляется вибрация, стуки и т. п.

ВИБРАЦИЯ

Иногда во время движения на ВАЗ 2107 начинает вибрировать кузов. Причина этого обычно кроется в карданной передаче. Это может быть установка вала изначально низкого качества или неправильная сборка узла. Вибрация может появиться и при механических воздействиях на кардан при наезде на препятствия или при ДТП. Такая проблема также может быть следствием неправильной закалки металла.

Причин, приводящих к дисбалансу карданной передачи, немало. Вибрация может появиться при больших нагрузках. Кроме этого, кардан ВАЗ 2107 может деформироваться даже при нечастой эксплуатации автомобиля. Это тоже приведёт к возникновению вибрации. В таких ситуациях требуется балансировка или замена узла, причём проблема должна быть устранена немедленно. В противном случае вибрация кардана может привести к разрушению крестовин и редуктора заднего моста, и стоимость ремонта многократно возрастёт.

Возникновение вибрации кузова ВАЗ 2107 может быть связано с повреждениями подвесного подшипника

Кроме этого, вибрация может могут возникнуть из-за резинового элемента подвесного подшипника. Резина со временем становится менее эластичной, и баланс может нарушиться. Выработка подшипника тоже может привести к вибрации кузова при трогании с места. Это, в свою очередь, может стать причиной преждевременного выхода из строя крестовин

При покупке нового подвесного подшипника особое внимание следует обратить на эластичность резиновой подвески и лёгкость вращения самого подшипника. Никаких заеданий и люфтов быть не должно

СТУК

Неисправности и износ отдельных элементов карданного вала ВАЗ 2107 в результате трения приводит к образованию люфтов в механизме и, как следствие, к появлению стуков. Наиболее часто причинами стука является:

Неисправная крестовина. Стук появляется в результате износа и разрушения подшипников. Деталь следует заменить.
Ослабления затяжки болтов крепления кардана. Проблема решается осмотром и затягиванием ослабленных соединений.
Сильный износ шлицевого соединения. В этом случае меняют шлицы карданной передачи.
Люфт подвесного подшипника. Подшипник меняется на новый.

Стук в карданной передаче может быть следствием сильной выработки шлицевого соединения

Для увеличения срока службы элементов карданной передачи необходимо их периодическое обслуживание, предполагающее смазку с помощью специального шприца. Если крестовины являются необслуживаемыми, при появлении люфта их просто заменяют. Подвесной подшипник и крестовины смазываются «Литолом-24» через каждые 60 тыс. км. пробега, а шлицевая часть — «Фиолом-1» через каждые 30 тыс. км.

ЩЕЛЧКИ ПРИ ТРОГАНИИ

Часто при трогании классических моделей ВАЗ можно услышать щелчки. Они имеют характерный металлический звук, являются следствием люфта в каком-либо элементе кардана и могут быть вызваны следующими причинами:

вышла из строя крестовина;
выработалось шлицевое соединение;
ослаблены болты крепления кардана.

В первом случае крестовина меняется на новую. При выработке шлицевого соединения потребуется заменить передний фланец кардана. Если же это не поможет, придётся менять карданный вал полностью. При ослаблении болтов крепления их необходимо просто надёжно затянуть.

Причиной щелчков при трогании может стать люфт в подшипниках крестовины

Рабочий процесс

Отбиваем чашу крестовины молоточком, поворачиваем сам кардан и снимаем ее. То же делаем с другой чашей.

То же самое делаем со второй чашей. Действия должны быть очень четкими, потому что чаша очень хрупкая.

Все, замена необходимых запчастей на ВАЗ 2107 закончена, и вы можете произвести обратную сборку.

Что будет, если вовремя не заменить крестовину?

Чтобы проверить техническое состояние детали достаточно установить автомобиль на смотровую яму и провести визуальную диагностику стопорных колец. Они должны быть на месте, если произошла потеря одного из кольца, следует насторожиться, ведь высока вероятность выпада стакана из своего посадочного места, что может обернуться неприятностями в дороге. Определить наличие люфта можно с помощью плоской отвертки, которую вставляют между крестовиной и валом. Оба элемента прокручиваются, даже минимальный свободный ход деталей недопустим

В некоторых случаях избежать полной замены узла вполне возможно. Например, подтяжка резьбовых соединений может устранить стуки и другие несвойственные нормальной работе кардана звуки. Если же после проделанных действий положительный эффект не наступил, вероятней всего, износился именно подшипник. В таком случае, оттянуть каким-либо образом ремонтные работы не получится.

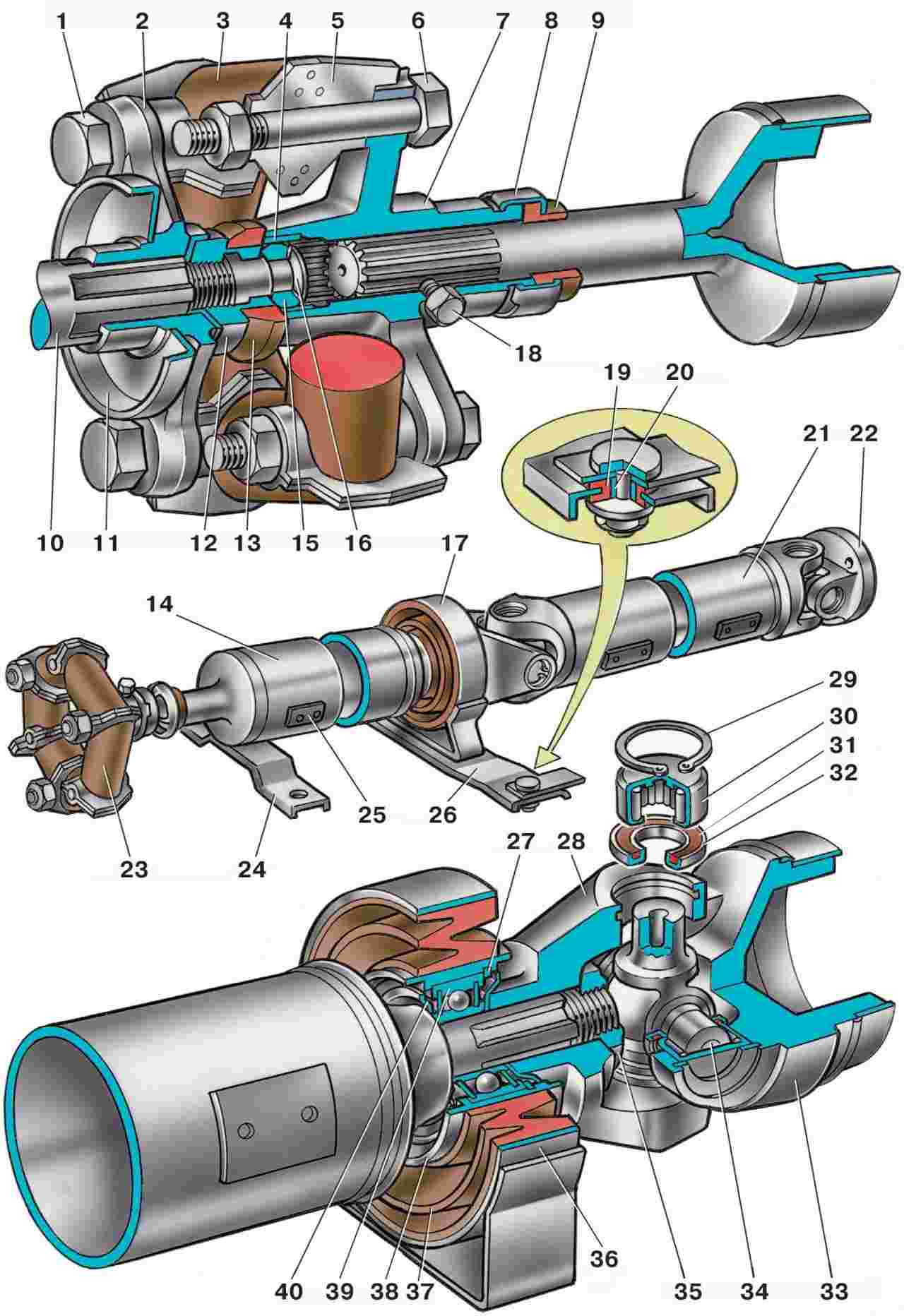

Конструкция карданного вала ВАЗ 2107

Карданный вал ВАЗ 2107 состоит из пары основных частей, соединенных посредством крестовины. К передней части кардана прикреплена эластичная муфта из резины, обеспечивающая соединение кардана с КПП. Резина муфты обеспечивает гашение ударных нагрузок, а шлицевое соединение позволяет карданному валу смещаться вперед-назад при изменении угла наклона его частей или колебаний двигателя и коробки при езде по кочкам и ямам.

Болт крепления эластичной муфты к фланцу
Фланец вторичного вала коробки передач
Резиновый элемент эластичной муфты
Центрирующая втулка фланца
Вкладыш эластичной муфты
Болт крепления эластичной муфты
Фланец переднего карданного вала
Обойма сальника
Сальник
Вторичный вал коробки передач
Грязеотражатель
Гайка крепления фланца
Уплотнитель центрирующего кольца
Передний карданный вал
Центрирующее кольцо
Стопорное кольцо
Промежуточная опора
Пробка
Резиновая втулка
Дистанционная втулка
Задний карданный вал
Фланцевая вилка карданного шарнира
Эластичная муфта
Кронштейн безопасности
Балансировочная пластина
Поперечина промежуточной опоры
Стопорное кольцо
Вилка переднего карданного вала
Стопорное кольцо
Игольчатый подшипник
Сальник
Обойма сальника
Вилка карданного шарнира
Крестовина
Гайка крепления вилки
Кронштейн промежуточной опоры
Упругая подушка
Корпус подшипника
Подшипник
Грязеотрожатель

Основные части кардана выполнены из пустотелой трубы, что минимизирует его вес. Меньшая масса (значит, и инерционность) уменьшает нагрузку на двигатель и детали трансмиссии автомобиля.

Чтобы избежать вибрации при вращении кардана, его детали балансируются в заводских условиях при помощи специального оборудования. Для обеспечения балансировки на внешнюю поверхность кардана крепят грузики необходимого веса.
