Чиним замки «девятки» самостоятельно

Самые щадящие варианты

Веревкой следует воспользоваться, если в вашей машине стоят внутренние кнопки блокировки грибовидной формы. Вам подойдет не слишком толстый шпагат длиной примерно в метр. На худой конец, возьмите шнурок из ботинка. Главное, чтобы он доставал с запасом до низа окна.

На одном конце бечевки делают петлю свободно затягивающуюся. Ее размер должен превышать примерно вдвое диаметр рычажка.

Далее водительскую дверь нужно отжать от корпуса в верхнем правом углу. В образовавшуюся щель пропихиваем заготовленную удавку и набрасываем ее на кнопку. Вряд ли с первого раза у вас это получится, но рано или поздно, при должном старании и терпении, все выйдет.

Затем веревку, слегка натянув, продвигают очень аккуратно и не спеша вниз (к ручке двери) и лишь тогда затягивают потуже на «грибке».

После этого бечевку вновь возвращают к верхнему углу дверцы и фиксатор поднимается.

Еще можно воспользоваться куском достаточно жесткой проволоки или старым электродом. На одном конце его делается крюк. Далее:

• отводят в сторону уплотнитель стекла на двери водительской прямо напротив кнопки блокировки;
• внутрь вставляют крючок;
• заводят его под тягу;
• цепляют ее и тянут кверху.

Нетрудно открыть закрытую машину и ученической линейкой. Больше подойдет очень тонкая стальная. Пластиковая, вероятнее всего, сломается, и часть ее останется внутри двери. Ее вставляют по центру стекла – в этом месте расположена замковая тяга, на которую следует надавить. Дверь перед этим поплотнее прижимают к корпусу авто навалившись всем телом – так засов сдвинется легче.

Передняя подвеска ваз 2109 схема.

1. Верхняя опорка амортизационной стойки.
2. Верхняя чашка.
3. Буфер хода.
4. Опора буфера.
5. Цилиндрическая пружина.
6. Нижняя чашка поддержки пружины.
7. Шаровой рулей тяги.
8. Рычаг поворотный.
9. Амортизационная стойка.
10. Шайба.
11. Болт регулировочный.
12. Кронштейн стойки.
13. Кулачок поворотный.
14. Кожух защитный.
15. Тормозной диск.
16. Стопорное кольцо.
17. Колпачок ступичный.
18. Граната.
19. Штифт направляющий.
20. Ступичный подшипник.
21. Шаровой подшипник.
22. Рычаг.
23. Шайбы.
24. Стойка стабилизатора.
25. Штанга стабилизатора.
26. Сайлентблок стабилизатора.
27. Кронштейн штанги внутрений.
28. Краб. (кронштейн штанги наружний)
29. Растяжка рычага.
30. Кронштейн крепления растяжки.
31. Сайлентблок шарнира рычага.
32. Распорная втулка подвески.
33. Шток.
34. Корпус верхней опоры наружный.
35. Корпус верхней опоры внутрений.
36. Подшипник опоры верхний.
37. Резиновый элемент опоры верхней.
38. Ограничитель хода.
39. Колпак защитный.
40. Втулка шарнира растяжки.
41. Подушка шарнира растяжки.
42. Шайбы.
43. Шарнир стойки стабилизатора.
44. Задний шарнир.
45. Корпус шарового шарнира.
46. Подшипник шарового.
47. Шаровой палец.
48. Чехол защитный.

«Девятка» и устройство дверного замка

Теоретически, механизм замка можно разделить на 3 части: ручка с личинкой и кнопкой, основной механизм, внутренняя ручка двери. Все узлы и соединения между ними показаны на схеме.

Механизм замков двери ВАЗ-2109

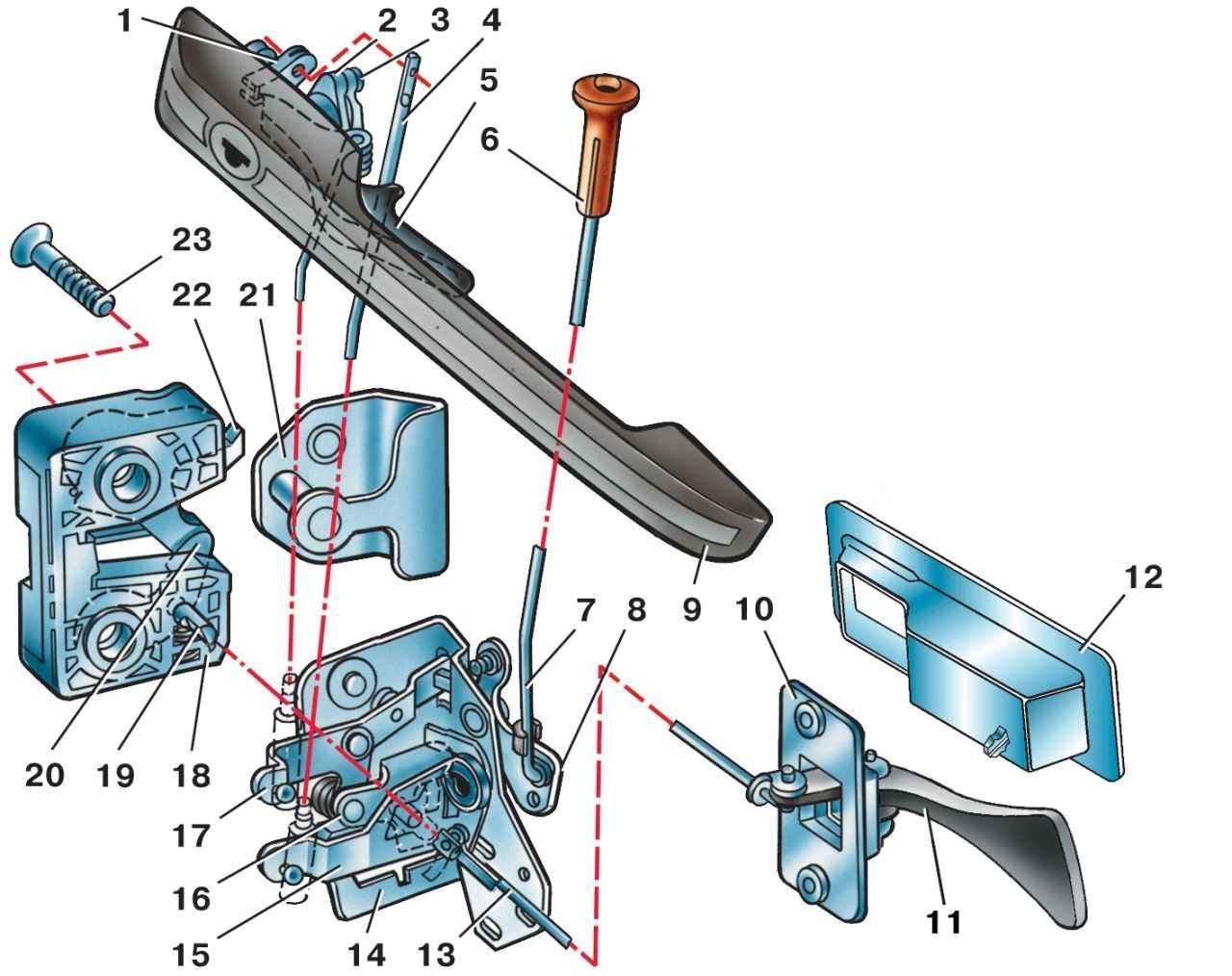

Узел под обозначением «2» выглядит так.

Внутренний механизм (не разборной)

К нему, то есть к этому узлу подходят 4 тяги. Две из них соединены с внешней ручкой, и чтобы её демонтировать, тяги отсоединяют.

В иных случаях, то есть когда установлены электрические стеклоподъёмники или блокираторы, АКБ обязательно отключают. Для этого, как многие знают, достаточно снять «минусовую» клемму. Значит, перед ремонтом замков в первую очередь открывают капот, а не двери. Кто нарушит подобное требование, в лучшем случае будет менять сгоревшие предохранители.

Замена замка передней двери

При нарушении работы механизма, практикуется частичный ремонт фрагментов или полновесная замена устройства. Алгоритм действий:

1. Снимается заглушка, внутренняя рукоять.
2. Демонтируется обшивка — отщелкиваются клипсы.
3. Извлекается переключатель положения переднего спускового стекла вместе с колодкой жгута проводов. Гайки откручиваются ключом.
4. Отключается тяга. Для этого вынимается штифт из наконечника и возвратная пружина.
5. Откручиваются винты, удерживающие коробку замка.
6. Смазываются внутренние элементы.
7. Вставляется новое устройство.
8. На место возвращается тяга, фиксатор, пружина.
9. Закручиваются болты.
10. Проверяется работоспособность прибора.

Только после этого проводится обратный монтаж дверной конструкции: подключается электроника, пристегивается облицовочная деталь, прикручивается внутренняя ручка.

Что понадобится для выполнения работ

Чтобы провести работы по смене ручек, необходимо запастись стандартным набором инструментов. Процедура смены не представляет особых сложностей, но при этом понадобится много времени. Ведь для того, чтобы осуществить работы по замене, понадобиться снять обшивку двери, а после этого уже приступать к процессу демонтажа.

Кроме стандартного набора инструментов, потребуется также приобрести новые механизмы и личинки для проведения замены запорного устройства передней двери. Рассмотрим подробнее, что же представляет собой процедура их снятия и установки на “семерке”.

Меняем внешнюю ручку на ВАЗ 2107

Снятие внешней ручки двери на “семерке” осуществляется путем выполнения таковых манипуляций:

• Для начала требуется демонтировать дверную обивку с той двери, на которой необходимо осуществить смену механизма.
• После того, как доступ к внутренностям двери будет получен, потребуется отсоединить все имеющиеся внутри тяги и приводы механизма.

• Теперь потребуется отвинтить две гайки ключем на 10, которыми крепится устройство с внутренней стороны.

• После того, как гайки будут выкручены, можно демонтировать устройство. Аналогичным образом осуществляется снятие, как передних, так и задних механизмов для открытия дверей на ВАЗ 2107.
• После того, как с внешней стороны ручки дверей будут сняты, можно выполнить установку новых. Установка осуществляется в порядке обратном снятию, поэтому проблем не возникнет.

При установке новых изделий рекомендуем также поменять резиновый уплотнитель, который должен поставляться вместе с новыми устройствами. Этот уплотнитель препятствует прониканию воды внутрь двери.

Особенности замены внутренней ручки на семерке

Теперь уделим внимание вопросу о замене внутрисалонной ручки на ВАЗ 2107. Меняем внутреннюю ручку двери на “семерке” в случаях, когда она заклинивает и не срабатывает на открытие, но чуще она просто ломается. Процесс снятия выглядит таким образом:

Процесс снятия выглядит таким образом:

Железная (вечная) дверная ручка

• Изначально осуществляется демонтаж обивки.
• Чтобы снять изделие, расположенное внутри, требуется воспользоваться крестовой отверткой, которой осуществляется вывинчивание двух крепежных винтов.
• После вывинчивания болтов, изделие следует отвести внутрь.
• К изделию крепится тяга, которую снять можно только после того, как ручка будет выведена из внутренней части двери.
• После снятия тяги необходимо аналогичным образом надеть ее на новое устройство. Для этого имеется специальная фиксирующая резиновая вставочка.

• Новое изделие с закрепленной тягой просовывается изнутри, после чего фиксируется теми же двумя винтами.

• В завершении следует установить на место обшивку и наслаждаться проделанной работой.

Замена личинки

В передней двери располагается еще один немаловажный элемент, который именуется как личинка замка. Это устройство, посредством которого удается запереть дверь снаружи с помощью ключа, что предотвращает ее открытие сторонними лицами. Личинка требует замены только тогда, когда выходит из строя или заедает при открытии, и замкнуть автомобиль при этом не представляется возможным.

На моделях автомобилей ВАЗ 2106 и ВАЗ 2109 личинки встроены в сами ручки, в то время, как на “семерке” данное изделие расположено ниже механизма открытия двери, поэтому его замена выполняется отдельно.

Для демонтажа и смены личинки потребуется выполнить следующие манипуляции:

1. Снимается обивка и прочие элементы изнутри двери автомобиля.
2. От личинки необходимо отсоединить тягу, посредством которой осуществляется блокирование замка при повороте ключа.
3. При помощи плоскогубцев требуется снять стопорную скобу.
4. Извлекается сам механизм, совместно с кольцом уплотнения.

Установка нового устройства осуществляется в порядке обратном снятию. Все ручки ВАЗ-2107 меняются аналогичным образом, а после процесса смены обязательно требуется проверить их работоспособность.

Исправность рассматриваемых устройств на автомобиле ВАЗ 2107 очень важна. При неисправных изделиях достаточно проблематично попасть в салон автомобиля или выбраться из него (при заклинивании механизма изнутри). Многие владельцы знают, насколько не надежны в отечественных авто рассматриваемые механизмы. При первых признаках неисправности, требуется немедленно провести диагностику, и при необходимости смазать или заменить деталь. Зачастую ремонтировать(как внутреннее, так и внешнее) устройство не представляется возможным, поэтому лучше сразу покупать новые. Как вариант, можно установить евроручки.

Как выравнивается дверь автомобиля ВАЗ 2109

Один из способов выравнивания дверей — использование болта. Для этого:

• Используется болт одного размера с пальцем.
• Головкой вверх элемент укладывается на нижнюю петлю двери с внутренней стороны. При этом часть болта должна свисать на краю петли.
• Аккуратно прикрывается дверь, а болт остается зажатым внутри петли.
• Дверь далее тихонько закрывается и фиксируется результат.
• Операция повторяется при необходимости.

Существует специальная инструкция по ремонту двери при ее провисании, когда увеличился зазор между дверями и кузовом автомобиля. Для этого:

• Снимается дверь, убирается ее обшивка.
• В нижней петле с помощью маленькой болгарки делается продольный разрез.
• Остатки пальца выбиваются керном.

Совет: При замене пальца в дверных петлях ВАЗ2109 можно использовать клапан автомобиля ВАЗ классики, без внутреннего наполнения.

С помощью молотка навес обжимается по стержню клапана.

ПОДРОБНОСТИ: Замена масла Лансер 10 Фото инструкция как поменять моторное масло Lancer X

Совет: Нельзя сильно затягивать элемент, стержень должен иметь легкое защемление, нужно оставить на сварку небольшой зазор.

• После достижения необходимого защемления клапан нужно обрезать по длине петли двери.
• Новый элемент вставляется в разрезанную деталь, при этом сверху должен оставаться его толстый конец.
• Деталь заваривается электродом. Нужно следить, чтобы после сварки вращение пальца было свободным.
• Лишний металл убирается болгаркой и узел красится.

Самым надежным, но и не достаточно легким способом является на автомобиле ВАЗ 2109 замена дверных петель. В любом случае вариант ремонта дверных петель зависит от степени их износа и провисания самой двери.

Замена замка задней двери

Процесс начинается с раскрутки обшивки дверной карты. Далее по инструкции:

1. Демонтаж заглушек, внутренней ручки: отстегиваются защелки, производится открутка винтов.
2. Открывается декоративная панель, но не до конца. После того как произведется отключение электропроводки, облицовочный фрагмент можно вынимать полностью.
3. Открепляется тяга от замыкающего устройства.
4. Извлекается скоба, фиксатор, левый внутренний винт.
5. Проводится съем стопорной шайбы, отключение лифтбека.

Когда цилиндр будет раскручен, станет ясно: требуется смазка, замена деталей, сердцевины или полностью замка. После извлечения водитель может поставить новую деталь. Чтобы сменить замок полностью, откручиваются удерживающие болты. Установка другого механизма проводится в аналогичном порядке.

Замена двери ВАЗ 2109

Инструкция подскажет вам, как самостоятельно заменить двери на вашем автомобиле. В период эксплуатации конечно хоть раз, но придётся дверь заменить. Почему нам нужно заменить дверь? Причин на самом деле может быть много. — Первым можно выделить образовании коррозии на дверях, чаще всего страдает низ. Негативно влияет соль, которой посыпают дороги, влага и т.д — Дальше становится всё сложнее, дверь очень плохо открывается. Двери издают не очень приятный скрип постукивание, скорее всего проблема кроется в петлях, они или перекосились или там образовались трещины. — При небольших авариях и ДТП тоже нужно будет выполнить ряд ремонтных работ, демонтировать, отрихтовать, отшпаклевать. Стоимость дверей на ВАЗ 2109 5500, каталожный номер 21096100014 для правой двери, 21096100015 для левой. У задней двери есть каталожный номер 21096200014 для правой.21096200015 для левой, стоимость её около 5300 рублей. Демонтируем двери: — Первым действием нам нужно установить отвёртку в промежуток между розеткой и облицовки ручки. Розетку отжимаем при помощи отвёртки, облицовку аккуратно сдвиньте, это нужно для того, чтобы выступ вышел из зацепления. — Облицовку ручки стеклоподъёмника демонтируем. — Ручку можем снять. — Розетку ручки снимите. — Далее берем отвёртку плоскую и достаём пару заглушек из ручки подлокотника. — Далее два болта, которые крепят ручку выкручиваем и снимаем её. — Далее выкрутите болты, которые удерживают карман двери. — Ручку потяните на себя, розетку снимите. — Обивку двери снимите. — Болты, которые крепят кронштейн к стойке вытаскиваем. Если винтики выкрутить не получается, тогда вы можете воспользоваться сверлом и достать их, возьмите диаметр сверла на 6 миллиметров, глубиной в 6 миллиметров. После берем сверло побольше, пример восемь миллиметров, глубиной 4,5 миллиметров. — Болты, которые крепят петли снизу и сверху выкручиваем, дверь снимаем. — Дверь можете установить в обратной последовательности. Перед тем, как вы решите окончательно затянуть, дверь нужно закрыть, посмотрите как располагается дверь. Дверь откройте и болты затяните по максимуму. Что нам потребуется для замены двери? — Ключ с головкой на «восемь», «десять», «тринадцать» миллиметров. — Удлинитель с трещоткой. — Плоская отвёртка и крестовая.

Первым действием нам нужно снять облицовку ручки стеклоподъёмника.

Ручку стеклоподъёмника нужно аккуратно снять.

Возьмём плоскую отвёртку и выведем защёлку розетки из зацепления.

Винты, которые крепят ручку выкручиваем и саму ручку подлокотника демонтируем.

Кнопку, которая отвечает за блокировку замка выкрутите. Поможет отвёртка плоская, мы освободим пять винтиков, которые удерживают обшивку двери.

Обивку отожмите таким образом, чтобы пистоны вышли из отверстий.

Воспользуемся головкой на «десять» и выкрутим болты, которые крепят её к кузову. Ограничитель открывания двери нужно отсоединить.

При помощь головки на «тринадцать» нам нужно выкрутить пару болтов, которые крепят дверь к кузову. Сперва, который находится снизу

А после верхний.

Дверь демонтируем. Как вы поняли, что теперь мы можем сделать все работы и приступим к сборке в обратном порядке.

Дождь нам только в радость. Тест-драйв SUV-шин Viatti Bosco H/T V-238

Смотреть все фото новости >>

Как правильно выполнить замену дверных петель.

Производимый ремонт, конечно зависит от причины провисания и состояния петель. Если провисла водительская дверь по причине выработки петель, то можно заменить ось (если сами петли в нормальном состоянии), но всё же надёжнее произвести замену всего комплекта, так как износу подвергается вся конструкция.

Чтобы выполнить замену дверных петель нужно проделать следующее:

• для начала снимается водительская дверь;
• затем срезаются петли, так как они приварены;
• чтобы вытащить все остатки петли, нужно их высверлить;
• для установки новой петли, сбоку надо сделать (просверлить) отверстие для болта, который после установки нужно будет подрезать болгаркой.

После произведённой замены очень важно произвести регулировку, следуя алгоритму:

Для облегчения регулировки демонтируется ответная часть замка;
Определяется правильное положение двери автомобиля по вертикальной оси. Для этого она закрывается и выясняются смещения. Этот дефект устраним путём ослабления дверных петель и последующего поднятия (либо опускания) дверей;
Хорошо затягиваются крепления и проверяется расположение относительно проёма. Если торцевая часть имеет смещение вниз – отпускается нижнее крепление. После этого, используя тонкие металлические пластинки добиваются нормального расположения двери, подкладывая их под петлю. Если же край двери наоборот приподнят – проделывается всё тоже самое только относительно верхней петли.
Регулируется горизонтальное положение. Если дверь слишком утоплена в салон, то петли сдвигаются ближе к краю. В противном случае (когда дверь выпирает наружу), петли сдвигают внутрь салона машины

Этому процессу нужно уделять особое внимание, так как нарушение горизонтального положения может послужить причиной для заклинивания двери из-за неправильного функционирования замка.
После правильного выставления дверей регулируется механический замок и его ответная часть.

После всех проделанных манипуляций дверь авто должна без труда открываться и закрываться с наличием характерного хлопка. Затяжка болтов должна регулярно проверятся. Все механизмы замков и петли нужно периодически смазывать.

Для обеспечения долговечности дверных петель автомобиля не стоит делать следующее:

• надолго оставлять открытыми двери;
• опираться всем весом и не навешивать тяжёлые предметы;
• сильно хлопать дверями.

• Абсолютно легально (статья 12.2);
• Скрывает от фото-видеофиксации;
• Подходит для всех автомобилей;
• Работает через разъем прикуривателя;
• Не вызывает помех в радиоприемнике и сотовых телефонах.

Снятие двери на авто ВАЗ 2109

Двери автомобиля ВАЗ 2109 – это как двери дома. Они должны всегда легко закрываться и открываться, быть красивыми и надежными. Очень не эстетично выглядит и с трудом открывается провисшая, перекошенная дверь. К тому же она может издавать скрип, в салоне во время дождя будут образовываться лужи. Устранить дефект позволяет замена петель двери ваз 2109. В статье представлены этапы проведения работ по устранению провисания двери своими руками.

Разновидности ламбо-дверей

Ламбо — это конструкция дверных петель гильотинного типа. Основная особенность дверей с таким механизмом заключается в том, что их открытие осуществляется вертикально. Ни для кого не секрет, что впервые они были установлены на Lamborghini. Двери-ножницы делятся на несколько видов:

• двери, открытие которых выполняется на 130°. Главное преимущество этого типа —удобная посадка в авто. Он менее всего подходит для ВАЗ 2109, однако при определённых умениях и огромном желании нет ничего невозможного, поэтому у мастеров тюнинга есть все шансы установить и такие двери на отечественную машину;
• VLS — классическая конструкция. Её принцип действия заключается в том, что при открытии двери изначально распахиваются в горизонтальной плоскости, а затем поднимаются вверх. Такой механизм освобождает раму и переднюю стойку дверей;
• двери, являющиеся гибридом обычной конструкции и гильотинной. Они обладают способностью открываться не только вертикально, но и более привычным образом (горизонтально). Именно они больше остальных подойдут для ВАЗ 2109.

Бесшумные замки и их установка

Бесшумные замки для «нове»

Регулировка дверей предполагает также модернизацию замков, которые на заводской «девятке» издают не очень приятный звук. Это даже не звук, а громкий и неприятный лязгающий звук. Оказывается, дело в конструкции дверных замков. Так, на «девятке» и других автомобилях семейства АвтоВАЗ прошлых лет замок фиксируется снаружи двери. В результате все детали, которые соприкасаются с замком, сделаны из голого металла, который издает такие неприятные звуки.

Примечание. Например, на автомобилях Приора и Калина задействована другая конструкция дверных замков. Они спрятаны внутри двери, а язычок замка покрыт специальным износостойким материалом, например полиуретаном.

Чтобы устранить эту ошибку производителей и модернизировать двери, необходимо приобретать бесшумные замки отечественного производства.

• Вооружаемся ударной отверткой, так как обычная точно не сможет вывернуть болты, которые затянуты очень сильно. Придется повозиться, но оно того стоит;
• На место открученного болта (пока один) нужно вставить шпильку. Это делается для того, чтобы внутренняя часть замка не попадала внутрь двери;
• Снимаем старый замок и на его место монтируем новый бесшумный. Болты нужно будет затягивать с максимальным усилием, поэтому обязательно затягивайте их ударной отверткой.

Установка бесшумных замков

После такой модернизации не следует забывать отрегулировать двери следующим образом, согласно инструкции (подробно изложенной выше). В процессе работы своими руками не помешает посмотреть тематический видеообзор, фотоматериалы и схемы. Стоимость самостоятельной процедуры будет очень минимальной, ведь вам нужно будет приобрести только бесшумные замки.

На автомобиле ВАЗ-2109, и не только на этой модели, одна из необходимых процедур — регулировка дверей. Каждый автовладелец должен суметь справиться с этим процессом самостоятельно, не прибегая к услугам автосервиса. Неправильное закрытие и открытие дверей автомобиля может произойти из-за аварии автомобиля. В некоторых случаях после серьезных аварий регулировки бывает недостаточно. При необходимости замены сломанных дверей очень важен грамотный подход, ведь новые элементы кузова не всегда «садятся» ровно — их нужно регулировать.

ВАЗ 2108-2115

   Операции по демонтажу и установке дверей почти такие же, что и на вазовской «классике». На первом этапе отсоедините электрооборудование (если таковое есть). Сразу же можно снять обивку и вытащить всю арматуру, чтобы впоследствии установить на новую дверь. Далее откройте дверь, выверните пару болтов, которыми кронштейн ограничителя крепится к стойке. Теперь можно открутить болты крепления нижней и верхней петель (по 1 штуке). После монтажа новой двери проверьте зазоры и при необходимости отрегулируйте их, смещая петли. Проверьте, как работает замок и, если нужно, отрегулируйте и его.

Это должен знать каждый владелец авто:

Лазерный стоп сигнал на авто     А знаете ли вы, что две трети аварий имеют примерно одинаковый сюжет: водитель, который едет сзади, не успевает затормозить вслед за первым и дав…

Подготовка к зиме автомобиля ВАЗ      Итак, скоро зима, уже холодает и нужно понемногу начать готовить автомобиль к зиме. Для этого нужно посетить автомагазин и начать покупать все нео…

Диагностический разъем MITSUBISHI     Здесь показаны три схемы диагностических разъемов для автомобилей MITSUBISHI, в том числе стандартный 16 контактный разъем для диагностики OBD-II. В конце страницы изображено типичное…

8.6.3 Разборка и сборка передней двери / ВАЗ 2115

Рис. 8.14. Стеклоподъемник передней двери: 1 – ручка стеклоподъемника; 2 – облицовка; 3 – розетка; 4 – прокладка; 5 – механизм стеклоподъемника; 6 – оболочка троса; 7 – ролик; 8 – стекло; 9 – уплотнитель; 10 – уплотнитель наружный; 11 – уплотнитель внутренний; 12 – обойма; 13 – пластина крепления опускного стекла; 14 – трос

Отожмите розетку 3 и сдвиньте до полного выхода облицовку 2 ручки 1 (рис. 8.14) стеклоподъемника. Снимите ручку и облицовку.

Рис. 8.13. Внутренний вид передней двери: 1 – кнопка выключения замка; 2 – обивка двери; 3 – ручка подлокотника; 4 – внутренняя ручка двери; 5 – наружное зеркало заднего вида; 6 – болты крепления двери; 7 – ограничитель открывания двери; 8 – выключатель электростеклоподъемника; 9 – карман обивки двери; 10 – катафот; 11 – наружный замок двери

Вывернув винты, снимите ручку подлокотника 3 (см. рис. 8.13) и карман обивки двери. При помощи отвертки снимите облицовку внутренней ручки 4 двери. Выверните кнопку 1 выключения замка.
Снимите ручку регулирования наружного зеркала 5 заднего вида, внутреннюю облицовку и, вывернув винты крепления, снимите зеркало.
Преодолевая сопротивление пружинных пластмассовых держателей, снимите обивку 2 двери. Снимите с двери уплотнители опускного стекла. Через отверстия внутренней панели двери удалите защитные пластины.
Выверните винты крепления и снимите вниз направляющие желобки опускного стекла, затем отсоедините обойму 12 (рис. 8.14) стекла от пластины 13, отверните гайки крепления стеклоподъемника, снимите его и выньте через верх опускное стекло.

Рис. 8.15. Стеклоподъемник с электроприводом: 1 – ролик; 2 – оболочка троса; 3 – опора стеклоподъемника; 4 – механизм стеклоподъемника; 5 – моторедуктор; 6 – пластина крепления опускного стекла; 7 – кронштейн крепления моторедуктора; 8 – трос

Часть автомобилей комплектуется стеклоподъемниками с электроприводом (рис. 8.15).
Подъем стекла осуществляется путем передачи крутящего момента от моторедуктора 5 механизму 4 стеклоподъемника и далее вертикальным перемещением троса 8 с закрепленной на нем пластиной 6 крепления опускного стекла.
Перед разборкой двери и последующим снятием стеклоподъемника необходимо отсоединить переключатель 8 (см. рис. 8.13) от разъема моторедуктора 5 (рис. 8.15). Снимите стеклоподъемник, выкрутите опоры 3 и отсоедините моторедуктор.

Рис. 8.16. Замок передней правой двери: 1 – поводок клавиши; 2 – поводок выключателя замка; 3 – тяга выключения; 4 – тяга наружного привода; 5 – клавиша; 6 – кнопка выключения замка; 7 – тяга кнопки выключения; 8 и 17 – рычаги выключения; 9 – наружная ручка двери; 10 – кронштейн внутренней ручки; 11 – внутренняя ручка двери; 12 – облицовка внутренней ручки; 13 – тяга внутреннего привода; 14 – корпус внутреннего замка; 15 – рычаг наружного привода; 16 – промежуточный рычаг; 18 – корпус наружного замка; 19 – палец привода замка; 20 – собачка; 21 – фиксатор замка; 22 – храповик; 23 – винт крепления замка

Отсоедините от замка тяги 4 (рис. 8.16), 7 и 13, наружной 9 и внутренней 11 ручек двери. Отверните две гайки крепления и снимите наружную ручку двери.

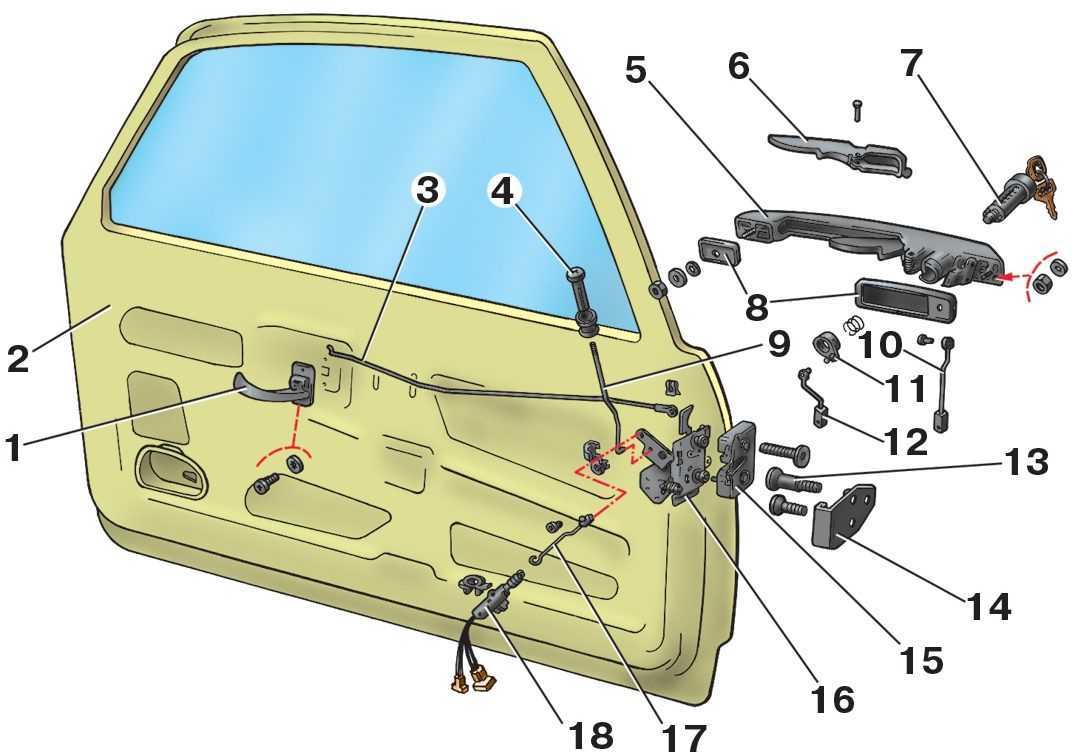

Рис. 8.17. Крепление замков и ручек передней двери: 1 – внутренняя ручка двери; 2 – передняя дверь; 3 – тяга внутреннего привода; 4 – кнопка; 5 – наружная ручка двери; 6 – клавиша ручки; 7 – личинка замка; 8 – уплотнитель ручки; 9 – тяга кнопки; 10 – тяга наружного привода; 11 – поводок выключателя замка; 12 – тяга поводка выключателя замка; 13 – палец фиксатора замка; 14 – корпус фиксатора замка; 15 – замок наружный; 16 – замок внутренний; 17 – тяга моторедуктора; 18 – моторедуктор блокировки замка двери

В случае комплектации автомобиля электроблокировкой замков дверей (рис. 8.17) после снятия обивки двери отсоедините разъем моторедуктора 18 и тягу 17.
Выверните винты и снимите замок 8 (см. рис. 8.16). Выньте внутреннюю ручку двери в сборе с кронштейном 10, вывернув предварительно винты крепления.
При необходимости выверните винты крепления и снимите ограничитель открывания двери.
Сборку двери выполните в обратном порядке. Для надежного крепления резьбу винтов замка и фиксатора смажьте герметиком типа УГ-9. Перед установкой обивки двери проверьте состояние держателей.

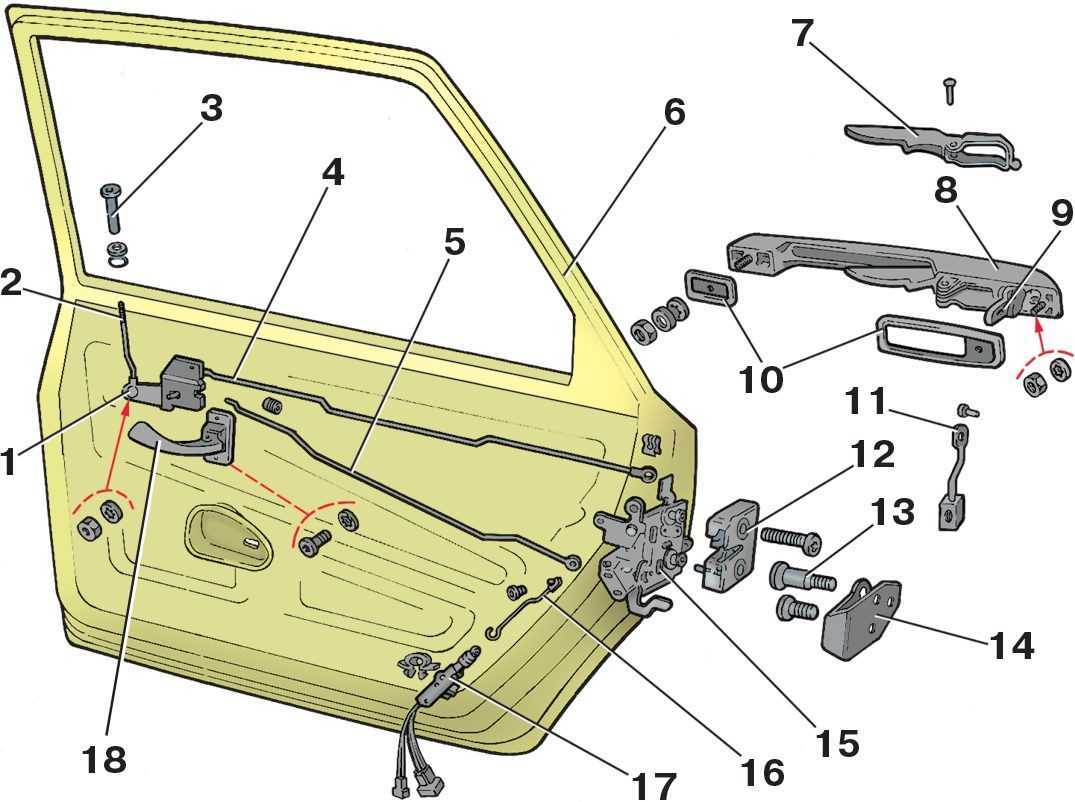

Рис. 8.18. Крепление замков и ручек задней двери: 1 – рычаг; 2 – тяга кнопки; 3 – кнопка; 4 – тяга привода замка; 5 – тяга внутреннего привода; 6 – панель двери; 7 – клавиша ручки; 8 – корпус ручки двери; 9 – поводок клавиши; 10 – уплотнитель ручки; 11 – тяга; 12 – замок наружный; 13 – палец фиксатора замка; 14 – корпус фиксатора замка; 15 – замок внутренний; 16 – тяга моторедуктора; 17 – моторедуктор блокировки замка двери; 18 – ручка двери внутренняя

Разборку и сборку задней двери производить аналогично передней (рис. 8.18).
