Автомобили газель замена рессор

Как снять кардан с автомобиля?

Что нужно для того, чтобы выполнить ремонт карданных валов? «Газель» необходимо подготовить к данной операции. Это несложная процедура, однако следует знать правильный порядок действий.

Прежде чем снимать передачу, нужно заранее с помощью краски пометить места взаимного углового положения вилки, а также вала КПП. Эти метки очень удобны на отражателях скользящей вилки, а также на удлинителе КПП.

Резьбовую часть болтов следует максимально качественно очистить от налипшей грязи.

После этого можно снять передний скользящий конец карданной передачи.

На торцевой части ведомого вала КПП нужно также поставить метку положения.

Когда передача полностью снята, нужно максимально защитить хвостовик вилки от возможного загрязнения. Того же требует и отверстие в КПП.

Теперь можно приступать к устранению различных неполадок.

Контроль и испытание рессор

Изготовленные рессоры при приемке осматривают, проверяют их основные размеры, плотность посадки хомута, твердость, после чего испытывают на прессе.

Форма и размеры рессор, а также допуски на них должны соответствовать утвержденным чертежам и техническим условиям. Отклонения по длине, хорды рессоры в свободном состоянии не должны превышать:

±3 мм у рессор длиной хорды до 600 мм;
±5 мм – от 600 до 1500 мм;
±7 мм – свыше 1500 мм.

Отклонения стрелы прогиба против альбомных размеров допускаются у подвесных (незамкнутых) листовых рессор до 5 мм, эллиптических – для пассажирских вагонов до 12 мм и для грузовых – до 6 мм.

Хомут должен быть расположен в середине рессоры. Несимметричность осей опорных поверхностей коренных листов, а также несимметричность концов ступенчатой части рессоры по отношению к оси хомута не должна превышать 3 мм. Посадка хомута должна быть плотной; допускаются зазоры: между хомутом и коренным листом не более 0,1 мм глубиной до 15 мм, а между хомутом и нижним листом не более 0,3 мм; между хомутом и боковыми гранями отдельных несмежных листов 0,5 мм любой глубины и между хомутом и листами в его углах – не более 1,5 мм.

Прилегание смежных листов должно быть достаточно плотным как в свободном, так и в нагруженном состоянии рессоры. Допускаются зазоры между листами непосредственно около хомута до 0,2 мм, а на остальной длине листа – 1,5 мм. Величина зазора между поверхностями листов рессоры проверяется плоским щупом шириной 10 мм, а в углах хомута – прутком круглого сечения диаметром 1,5 мм. Зазоры между наконечниками и листами замкнутых многорядных рессор допускаются до 0,4 мм, причем щуп толщиной 0,2 мм не должен доходить до тела заклепки или болта. Чеканка или дополнительное обжатие ослабших заклепок не допускается.

Возвышение одного хомута над другим в многорядной рессоре не должно превышать 3 мм. Разность высот отдельных секций до их сбора в полукомплект не должна превышать 2 мм. Смещение одного хомута относительно другого в эллиптических рессорах допускается не более 4 мм. Зазоры между хомутами смежных секций должны быть в пределах 2 мм.

Правильность положения хомута на рессоре проверяют шаблоном, при этом разность расстояния между центром хомута и центром расстояния между ушками или концами рессор должна быть не более 5 мм.

Все рессоры, признанные годными, после наружного осмотра и обмера испытывают на прессах, чтобы проверить отсутствие у них остаточной деформации (осадки.) под пробной нагрузкой и определить прогиб под рабочей статической нагрузкой.

Испытываемую рессору устанавливают ушками вниз на подвижные опоры балки пресса (рис. 1) и сжимают пробной нагрузкой не меньше двух раз. После снятия нагрузки измеряют высоту стрелы в свободном состоянии, затем рессору вновь плавно нагружают до величины пробной нагрузки, снимают нагрузку и вновь измеряют высоту стрелы, которая должна быть не менее высоты, полученной после первичного двукратного сжатия.

Рис. 1 – Расположение рессоры на прессе для испытаний и последовательность проверки ее на отсутствие остаточной деформации

У рессор, выдержавших испытание на остаточную деформацию, проверяют прогиб под рабочей нагрузкой следующим образом. Ее плавно нагружают до рабочей нагрузки и измеряют величину прогиба. После этого нагрузку повышают до пробной, затем плавно снижают до рабочей и вторично замеряют прогиб. Разность между полусуммой измеренных прогибов и расчетным прогибом, указанным в чертеже, отнесенная к величине рессорного прогиба, не должна превышать ±8%. Так, например, если расчетный прогиб 13-листовой рессоры (сечение листов 76×13 мм) двухосных грузовых вагонов f_р = 62 мм, прогиб под статической рабочей нагрузкой f₁ = 59 мм, а прогиб после пробной нагрузки и снижения ее до рабочей f₂ = 56 мм, то разность между полусуммой измеренных прогибов и расчетным прогибом рессоры будет

а искомое отношение составит

что находится в пределах, установленных ГОСТ 1425–76.

На верхней поверхности хомута прошедшей испытание подвесной рессоры, а у эллиптической – на боковой поверхности хомута ставится клеймо, марка или условный номер завода-изготовителя, дата испытания (месяц и год). Затем рессоры для защиты от коррозии покрывают черной краской. При массовом или серийном выпуске завод-поставщик обязан проводить испытание на выносливость не менее одной рессоры каждого типа в год.

Как заказать запчасть

Оставьте заявку через форму обратной связи, или позвоните по бесплатному номеру

Получите консультацию специалиста, обговорите детали заказа

Выберите подходящий для вас способ доставки (по телефону)

Выберите удобный способ оплаты и подтвердите заказ (по телефону)

Доставка
Оплата
Гарантия
Как заказать

ПОДБЕРЕМ оптимальный способ доставки, с учетом приемлемых для вас сроков доставки и стоимости

ОТПРАВИМ необходимую запчасть в ваш город предпочтительной для вас транспортной компанией или самостоятельно подберем ту, которая будет соответствовать вашим ожиданиям по срокам и стоимости. Со списком компаний, с которыми мы сотрудничаем, можно ознакомиться ниже

Чтобы сделать осмотр

Часть автомобиля поднимается (в зависимости от того, с какой стороны поломка), устанавливается упор.

Отвинчиваются гайки стремянок.
Отделяется подкладка, обойма с резиновой подушкой, буфер, стремянки.
Гайка пальца крепления переднего конца рессоры к кронштейну кузова отвинчивается так, чтобы она находилась на пальце заподлицо.
Шарнир и палец смачивается тормозной жидкостью или мыльным раствором.
Выбивается палец до тех пор, пока он коснется гайки кронштейна.
Снимается пружинная шайба.
Отвинчиваются гайки крепления заднего конца рессоры.
Втулки и пальцы также смачиваются тормозной жидкостью или мыльным раствором, аккуратно выбивается нижний палец, чтобы не повредить резьбу.
Отделяется рессора.

Как правильно заменить рессоры на 3110

Как правильно заменить рессоры на 3110?

duly July 11, 2016 12:34

снимаешь старые. ставишь новые.

wagner079 July 11, 2016 15:02

duly, а амортизаторы низ к площадки на рессорах крепиться их тоже откручивать?

duly July 11, 2016 15:06

wagner079 July 11, 2016 15:08

duly, понятно спасибо а лучше менять по одной или две открутить сразу?

duly July 11, 2016 15:16

wagner079, не знаю,не менял.

night July 11, 2016 16:49

По одной если на яме на подьемнике можно сразу две только стойки ставь под мост с двух сторон

wagner079 July 11, 2016 16:58

chloroplatinate199103 July 12, 2016 20:18

wagner079, меняй по одной,откручиваешь амортизатор от чашки дамкратишь машину пока колесо чутка не оторветься от земли откручиваешь стремянки 4 гайки снимаешь чашку приопускаешь машину можно под колесо башмаки поставить что б мост не ушел,все рессора приопустилась и отошла от моста дальше откручиваешь передний палец выбиваешь бывает геморойно прикипает если давно не снимали но молоток в помощ,дальше задние серьги откручиваешь и все рессора снята.как раз щас на работе меняю листик подкоренной добавляю для большей жесткости крашу новые пластиковые вставки все графиткой промазываеться

wagner079 July 12, 2016 20:24

chloroplatinate199103, спасибо большое понятно хочу 6 листовые с 29 поставить а то стоят 5 листовые 3 человека в машине очень низкая жопа. а на 6 листовым мы полный багажник кирпичей возили такого просада не было

chloroplatinate199103 July 12, 2016 20:25

wagner079, ну на той что я делаю 6 листовые но они что то просевшие вот еще подкореной добавляю на 3-4 см поднялась

wagner079 July 12, 2016 20:27

chloroplatinate199103, понятно подкореной это самый верхний который или как? и отдельно лист брал в магазине или как?

chloroplatinate199103 July 12, 2016 20:28

wagner079, нет самый верхний с ушами это коренной,а подкоренной под ним

chloroplatinate199103 July 12, 2016 20:28

wagner079, нет не покупал запасы

wagner079 July 12, 2016 20:31

chloroplatinate199103, спасибо большое

jug198908 July 12, 2016 21:14

wagner079, только учти что на неровностях с 6 листами на пустой жопа прыгать будет.

wagner079 July 12, 2016 21:21

jug198908, само сабой у меня запаска в багажнике и ключей кг 15 с мелачевкой

Сборка и закрепление на место

Сборка и установка производятся в обратном порядке. Резиновые втулки перед установкой смачиваются бензином и без просыхания вставляются в шарнир. Гайки пальцев серьги заворачиваются поочередно. Желательно гайки стремянок окончательно затягивать с гружёным багажником, чтобы рессоры выпрямились.

Во избежание неисправностей вашего автомобиля не забывайте вовремя проходить техосмотр, сами просматривайте детали, которые возможно не только продиагностировать у себя в гараже, но и исправить. Теперь вы понимаете, как поменять рессоры, дело вполне несложное и вполне разрешимое. Имея необходимые инструменты, можно сэкономить на ремонте в мастерской, и если есть возможность, то желательно советоваться со специалистами.

Ликвидация рессорной безграмотности

Внимательный читатель в курсе, что рессоры на УАЗ Патриот — это больная тема. Ещё летом в Монголии Романтика осталась без рессор. За одну поездку лопнули сразу две. Обе штатные, обе трёхлистовые. Левую рессору мы под пиво поменяли на озере Хяргас, а на вторую забили, мол, она удачно сломалась, до дома доедешь. Так я и катался до самой зимы, всё как-то руки не доходили. Слева — четыре листа, справа — два. Но долго так продолжаться не могло, на носу зимние поездки, у меня задний мост с одной стороны почти не закреплён, а обломок листа почти пропилил обойму сайлентблока. Надо ремонтировать.

Выбор прост, надо ставить испытанный на первой машине вариант — рессоры от Барса, эдакого длинного УАЗика с портальными мостами. Самих Барсов сейчас днём с огнём не сыщешь, а рессоры полюбились народу и расходятся, по словам продавцов, приличными тиражами.

Сама тема рессоры на УАЗ Патриот давным-давно разжёвана на форуме Всероссийского клуба. Казалось бы, никаких подводных камней, всё предельно ясно и понятно любому форумчанину. Но беглый мониторинг интернета показал просто колоссальную безграмотность населения в данном вопросе. Продавцы, не разобравшись с артикулами, впаривают населению рессоры от Пикапа. Люди негодуют. Те, кому повезло выхватить «барсики», мечутся в поиске решения, как же их поставить. — На втулки? — На сайлентблоки? — На резину? — На полиуретан? — Какой вариант больше соответствует УАЗ-Дао?

Почитал. Посмеялся. Поехал в магазин. В хороший проверенный магазин.

— Здрасьте. Мне нужны барсовские рессоры. — Вам на втулках или сайлентблоках? — о_О Барсорессор не бывает на сайлентблоках, это от Пикапа. — У нас есть такие и такие.

Блин, как так-то? Любимый магазин, опытные сотрудники…

В принципе, оно не удивительно. Единственное, по какому признаку их идентифицируют — накарябанная надпись белым маркером. Кто её написал? Где?

Мочи моей больше нет терпеть такое. Задолбало. Буду писать инструкцию. С картинками, со ссылками, пошаговую

В общем, какие бывают варианты рессоры на УАЗ Патриот: 1. Штатные трёхлистовые. Просаживаются, ломаются. В ушах рессор — резиновые сайлентблоки. 2. Штатные трёхлистовые + добавленный 1 лист. Колхозятся ручками в гараже. Сделал сразу, пока штатные листы не устали — будут ходить. Попытаешься реанимировать уже в хлам уставшие — быстро сядут. Должны быть мягче, чем вариант № 4. 3. Четырёхлистовые от Пикапа. Владельцы Пикапов говорят, что просаживаются. Не так быстро, как вариант № 1, но тоже за обозримое время. В ушах — резиновые сайлентблоки. 4. Четырёхлистовые от УАЗ-3159 «Барс». Просадка при эксплуатации — минимальная. Жёсткость — максимальная из всех четырёх вариантов. В ушах — металлические втулки, никогда и никаких сайлентблоков. Мой самый любимый вариант.

Вот они на фото. Верхняя — штатная, со сломанным листом. Средняя — штатная с добавленным листом, от Пикапа точно такая же. Нижняя — от Барса.

Особое внимание на уши. Слева — штатная с сайлентблоком

В центре — вариант №2-3 с сайлентблоком. Справа — барсорессора с втулкой-обоймой.

Всё. Это всё, что требуется знать о рессорах на Патриот. Шлите нафиг продавцов и специалистов, утверждающих обратное. Правильных вариантов, не считая экзотику, всего три: — поставить сток и страдать сразу; — вкинуть лист и страдать потом; — поставить барсорессоры, пусть страдают пассажиры заднего сиденья.

Экзотики тоже не много: — рессоры от УАЗ «Симбир». Считаю лютой редкостью, как и самого Симбира. По каталогу Чусовского завода, они один-в-один с барсовскими, но по одному клубному отзыву, у него сильно меньше прогиб, лифтануть ими машину не получается. Сам не видел, судить не берусь. — рессоры от фирмы Ironman. Лишь единожды видел своими глазами. Листов семь там было, вроде бы. Цена была кусачая даже при баксе за тридцатник, но одноклубнику очень нравились. — рессоры от фирмы РИФ. В глаза не видел, в руках не держал, опыта не имел. Может быть, они того стоят, может быть — нет. Не знаю, агитировать не буду.

Из истории карданных валов

Вал стали называть карданным по имени изобретателя, который работал над его созданием. Этот был итальянский специалист по медицине и математике – Джироламо Кардано. Именно он впервые придумал механизм на шарнирах, с помощью которого сегодня можно соединять вращающиеся детали и узлы.

Специалисты-историки считают, что впервые кардан был придуман Леонардо да Винчи. Очень интересно здесь то, что автором данной разработки хотел быть еще один человек. Это Роберт Хук, но свой патент он получить сразу не смог. Ему его выдали несколько позже.

Использовать эту конструкцию в автомобилях стали в 1898 году. Первым был Луи Рено.

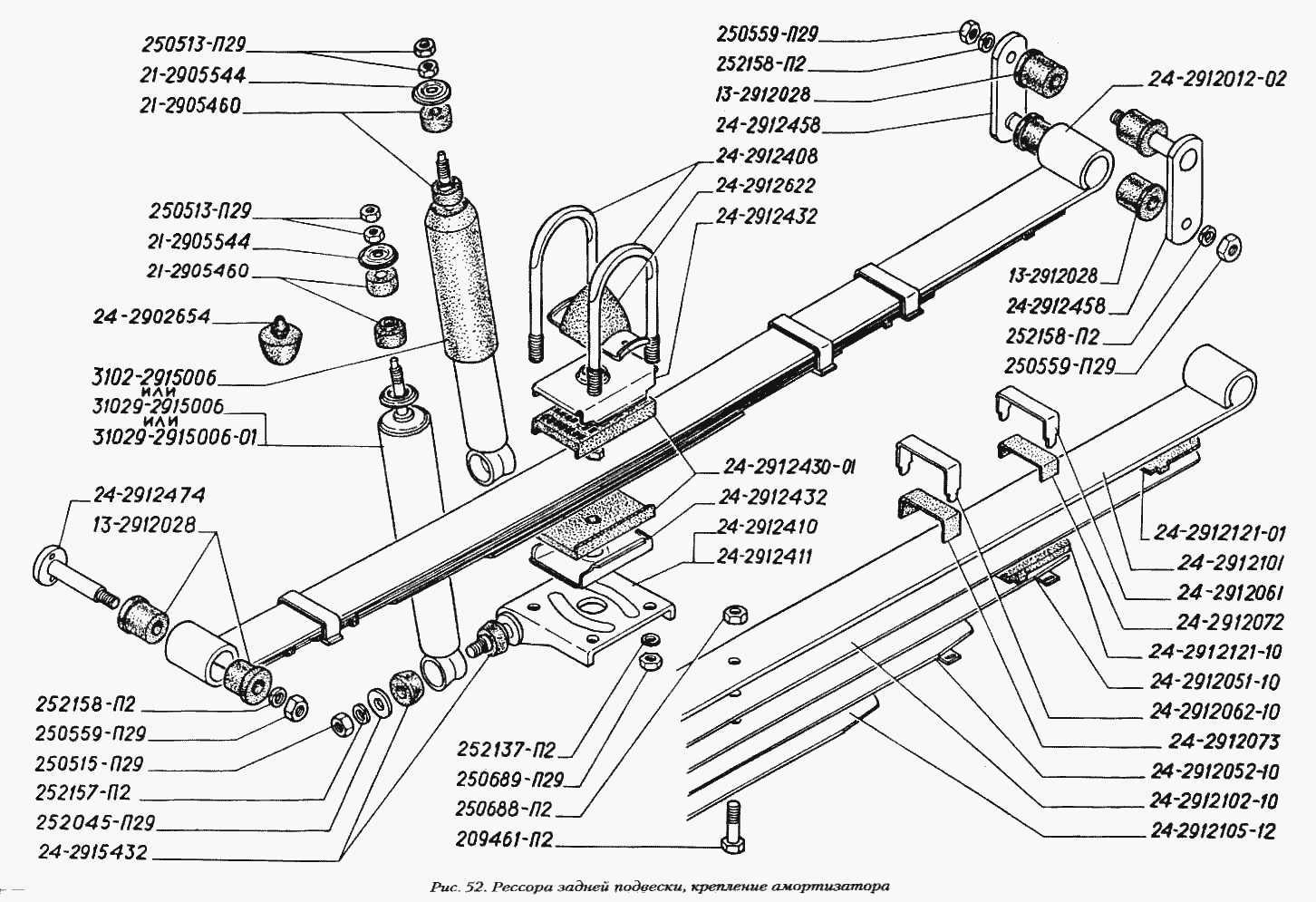

Снятие и установка рессоры на автомобиле Волга ГАЗ 31105 2004 – 2009

Инструменты:

гаечный ключ рожковый 6 мм
гаечный ключ рожковый 14 мм
гаечный ключ рожковый 17 мм
гаечный ключ рожковый 19 мм
гаечный ключ рожковый 22 мм
отвертка плоская средняя

Примечание:

Снимайте рессору для замены или ремонта при наличии у нее механических повреждений или значительной осадки.

Признаки осадки:

– ухудшение плавности хода, частые пробои подвески;

– видимый перекос задней части автомобиля или значительная разница по высоте передней и задней частей, появившиеся в процессе эксплуатации.

К механическим повреждениям рессоры относятся:

– поломка центрального стяжного болта, вызывающая смещение колеи задних колес относительно передних (“перекос” заднего моста);

– поломка листов рессоры.

1. Отсоедините нижнее крепление амортизатора.

2. Разгрузите рессору, вывесив автомобиль на подъемнике или приподняв нужную сторону домкратом, и установите под задний мост упор.

3. Отверните четыре гайки 1 стремянок рессор. Снимите подкладку рессоры 2, нижнюю обойму 3 с подушкой, стремянки 4, буфер 6 задней подвески и верхнюю обойму 5 с подушкой.

4. Отверните гайку 1 пальца крепления переднего конца рессоры к кронштейну кузова и снимите пружинную шайбу.

5. Отцентрируйте при необходимости палец 1 и шайбу 2 с отверстием кронштейна 3. Вверните два технологических болта в резьбовые отверстия А шайбы пальца. Обильно смочите втулки и палец мыльным раствором или тормозной жидкостью. Вставьте между технологическими болтами монтировку или мощную отвертку и, проворачивая палец в обе стороны, добейтесь свободного проворачивания пальца во втулках. Наверните гайку на палец 1 заподлицо с его торцом и ударами молотка выбейте палец до касания гайки кронштейна 3. Отверните гайку и выбейте окончательно палец бородком, прикладывая усилие к торцу пальца. Выведите передний конец рессоры из кронштейна.

6. Отверните две гайки 1 крепления заднего конца рессоры. Обильно смочите втулки и пальцы мыльным раствором или тормозной жидкостью. Выбейте нижний палец 2 вместе с половиной серьги, не повредив резьбы. Снимите рессору. Извлеките втулки из проушин рессоры. Выбейте верхний палец вместе со второй половиной серьги. Если втулки остались в проушинах кронштейна, их необходимо извлечь.

7. Очистите рессору от грязи. Очистите проушины рессоры от ржавчины.

8. Осмотрите рессору. Листы рессоры не должны иметь трещин. Между листами должны быть установлены противоскрипные шайбы.

9. Резиновые втулки рессоры обязательно замените.

10. Осмотрите детали крепления рессоры. Пальцы не должны иметь видимых следов износа, деформации, коррозии, грязи. Резьбовая часть пальцев не должна иметь повреждений. Серьги рессоры и шайба переднего пальца не должны быть деформированы.

11. Проверьте стрелу прогиба рессоры. С обоих сторон автомобиля стрела прогиба должна быть одинаковой. Разность размеров стрелы прогиба одноименных рессор, устанавливаемых на автомобиль, не должна превышать 10 мм.

Рессоры седана первой группы – стрела прогиба 40-50 см Рессоры седана второй группы – стрела прогиба 50-60 см.

12. Устанавливайте рессору в порядке, обратном снятию. В первую очередь присоедините передний конец рессоры к кронштейну на кузове, а затем прикрепите серьгу. При установке учтите, что короткий конец рессоры должен быть направлен вперед по ходу движения автомобиля. Гайки стремянок затягивайте до момента соприкосновения фланцев обойм подушек (стрелка на фото). Резиновые втулки непосредственно перед установкой смочите в бензине и сразу же, до высыхания, вставьте в проушины. Окончательно затягивайте резьбовые соединения шарниров задней подвески на автомобиле, стоящем на земле. Две гайки пальцев серьги необходимо затягивать поочередно, чтобы избежать изгиба пластин серьги.

В статье не хватает:

Фото инструмента
Качественных фото ремонта

Проставки под рессоры

Проставки под рессоры УАЗ 469 устанавливаются для того, чтобы увеличить дорожный просвет и поднять выше автомобиль над поверхностью дороги. Тюнинг внедорожника УАЗ включает установку проставки под каждой рессорой, как спереди, так и сзади. На рисунке внизу наглядно показана схема установки проставка мост рессора УАЗ 469.

Изготовление проставки для автомобиля УАЗ 469

Эти детали тюнинга можно изготовить самостоятельно из цельной стальной полосы, от которой отпилить бруски нужных размеров. При наличии фрезерного станка несложно отфрезеровать данные детали, а затем по центру просверлить отверстие.

Преимущества рессорной подвески

Несмотря на большое количество разнообразных подвесок, рессоры остаются наилучшим решением, когда разговор заходит о грузовиках.

Преимущества рессорной подвески:

устойчивость к перегрузкам;
стойкость и эффективность на плохих дорогах;
надежность конструкции;
невысокая стоимость.

Постепенно рессоры вытесняются пневматическими подвесками. Однако благодаря композиционным материалам отдаленное будущее открывает перед ними новые горизонты. Новые материалы изменят их вес и характеристики, позволят заложить внутреннее демпфирование и забыть об амортизаторах.

Однако сегодня в рессорном царстве все еще царит железо, надежность и отказоустойчивость. Если ваш грузовой автомобиль нуждается в новой подвеске, милости просим в !

Признаки износа рессоры

На неисправность данного элемента могут указывать следующие «симптомы»:

заметное уменьшение дорожного просвета;
транспортное средство отклоняется от прямого направления;
неравномерное изнашивание протектора шин;
ощущение вибрации при рулевом управлении;
изменение наклона колес;
раскачивание автомобиля при выполнении масштабных маневров;
металлический скрип, стук со стороны подвески;
заметная разница в высоте задней и передней частях авто.

При появлении этих признаков рекомендуется незамедлительно обратиться в автосервис, где выполнят профессиональную диагностику ходовой системы, определят вид повреждения, а также произведут качественное и быстрое устранение неисправностей.

Причины появления скрипа

Самой частой причиной появления скрипа является непродуманная заводская сборка при установке рессор. На движущих частях, в принципе, нет никакой подкладки, что приводит к увеличению трения и появлению неприятного скрежета. Пыль, грязь, влага, которая копиться под днищем, может дополнительно усугублять ситуацию, способствуя быстрому износу деталей машины и ощутимому ухудшению ее ходовых качеств.

Количество листов в рессорах при желании можно увеличить

К тому же, в процессе эксплуатации, рессора начинает медленно проседать (это неизбежно), что влечет за собой более плотное соприкосновение отдельных ее частей (стальных листов) между собой. Поэтому, кроме стандартной процедуры замены с сооружением подкладки, необходимо позаботиться об установке подставки под мост. Она крайне необходима при обеспечении легкости хода и снижения нагрузки на монолитные детали авто.

Стремянка рессоры

Усиление рессоры

Несмотря на простую конструкцию, рессора имеет некоторые конструктивные особенности. Для того чтобы происходило сглаживание ударов рессоров о мост, устанавливают специальные проставки. Без этой детали внедорожник был бы как паровоз. Так же одной из основных функций проставки это лифтовка подвески. Благодаря которой, увеличивается дорожный просвет. Полиуретановое устройство имеет специальные кронштейны, благодаря которым проставка закрепляется к мосту. Первые варианты проставок производились из пластика, но из-за небольшого срока эксплуатации их заменили на полиуретановые. Благодаря этому, у них увеличился срок службы, они стали мягче и более устойчивые.

Сальник

Подвеска «Некст» («Газель») производится с сальником, который находится под центральной штангой. Втулки под модификацию подобраны средней ширины. Если рассматривать переднюю часть сальника, то там находится короткий переходник. Также надо отметить, что под втулкой располагается продольная стойка, которая зафиксирована на каркасе подвески. Для того чтобы ее отсоединить, в первую очередь снимается колпак. Дополнительно специалисты отмечают прочность нижнего кронштейна, который установлен на сальники. Данный элемент нуждается в периодической смазке. Дополнительно необходимо упомянуть о том, что накладки применяются из резины.

Разборка и сборка задней рессоры

Вам потребуются: ключ «на 17», молоток.

1. Промаркируйте ориентацию листов в рессоре.

2. Зажмите рессору в тиски как можно ближе к центровому болту.

3. Разогните и снимите стяжные хомуты с основной и дополнительной рессор.

4. Отверните гайку центрового болта и выньте центровой болт.

5. Медленно разожмите тиски, чтобы нагрузку с рессоры снять постепенно.

6. Соберите рессору в порядке, обратном разборке, предварительно смазав листы пятилистовой рессоры графитовой смазкой (на трехлистовых рессорах между листами установлены пластмассовые прокладки).

Между основной и дополнительной рессорой установите пластмассовую прокладку.

При этом отверстия листов основной и дополнительной рессор центрируйте с помощью металлического прутка, а потом, после сжатия всего пакета, пруток замените центровым болтом.

Головка болта должна быть снизу рессоры.

Если «просели» рессоры

Если «просели» рессоры задней подвески, а новых нет, не стоит править листы роликами, прессом или кувалдой, а также ставить дополнительные листы от «Волги», УАЗа и других автомобилей.

Гораздо лучше изготовить и установить удлиненные на 30–40 мм пластины серег.

Машина заметно поднимется и старые рессоры еще послужат.

Пневматические рессоры

Одним из современных направлений в улучшении динамических и ходовых качеств подвижного состава является применение пневматических рессор. Такими рессорами оборудованы, например, тележки вагонов РТ-200. Эти рессоры позволяют автоматически поддерживать кузов на определенном расстоянии от уровня рельсов независимо от загрузки вагона, что достигается за счет изменения давления воздуха в рессоре. Они имеют высокую выносливость, малую массу и значительно улучшают вибро- и шумоизоляцию.

В последнее время в тележках пассажирских вагонов начинают применять пневматические рессоры (рис. 8, а). В качестве упругого элемента в них используется сжатый воздух или другой газ, заключенный в эластичную резинокордную оболочку (2) с металлическими армирующими деталями или в металлический цилиндр с поршнем. Пневматические рессоры позволяют обходиться без многоступенчатого подвешивания, так как необходимая упругая характеристика достижима при одинарном подвешивании.

Рис. 8 – Пневматическая рессора: а – общий вид; б – силовая характеристика; 1 – патрубок для подвода воздуха; 2 – резинокордная оболочка; 3 – опоясывающее кольцо; 4 – нижняя опора

Силовая характеристика пневматической рессоры (рис. 8, б) представляет собой ломаную кривую, в которой участок I соответствует статической, а II – динамической возникающей при колебаниях вагона деформации рессоры.

В рессорном подвешивании вагонов применяются пневматические рессоры баллонного (рис. 9, а), диафрагменного (рис. 9, б) и смешанного (рис. 9, в) типов.

Рис. 9 – Разновидности пневматических рессор

Наибольшее распространение получили пневмоэлементы диафрагменного типа, так как они имеют регулируемые параметры вертикальной и горизонтальной жесткости.

Система пневматического подвешивания вагона (рис. 10) обычно состоит из пневморессоры (3) с дополнительным резервуарам (1), который снабжен дросселем (2), регулятора положения кузова (4), трубопровода (5), главного резервуара (6) и компрессора (7).

Рис. 10 – Схема пневматического подвешивания

При увеличении нагрузки кузова Р происходит сжатие пневморессоры (3). Тогда отверстие (б) в золотнике регулятора (4) соединяется с каналом (а) и сжатый воздух из главного резервуара (6) поступает в пневморессору, в результате чего кузов вагона приподнимается на прежнюю высоту. При уменьшении нагруки Р кузов вагона поднимается вверх, выточка (в) в золотнике регулятора соединяет пневморессору с атмосферой через канал Ат, давление в пневморессоре уменьшается и кузов опускается на заданную высоту, при которой все отверстия в золотнике перекрываются. Таким образом происходит автоматическое регулирование давления в пневморессоре и кузов вагона удерживается на определенной высоте при изменении загрузки.

Конструкция рессоры

Исходя из конструктивных особенностей, можно предложить следующую классификацию рессор:

однолистовая рессора (параболическая) — чаще всего применяется для передней подвески. Имеет высокую гибкость и снижает степень воздействия неровностей полотна дороги на комфорт водителя;
многолистовая рессора (трапециевидная) — чаще всего используется для задней подвески. Напрямую влияет на грузоподъемность и ходовые качества автомобиля.

При этом важно отметить, что для грузовых автомобилей многолистовые схемы могут применяться как для заднего, так для переднего мостика. Известные производители рессор: Schomaecker, Weweler, Mercedes-Benz, TES Group S.A, MAN, Renault, Schmitz, ROR, Trailor, SAF, Scania, DAF, Fruehauf, Iveco, BPW, Volvo, Kassbohrer, Gigant

Известные производители рессор: Schomaecker, Weweler, Mercedes-Benz, TES Group S.A, MAN, Renault, Schmitz, ROR, Trailor, SAF, Scania, DAF, Fruehauf, Iveco, BPW, Volvo, Kassbohrer, Gigant.

Виды поломок

Чаще всего выходят из строя элементы передней подвески, поскольку они больше нагружены из-за неровной поверхности дорог. Ломаться могут листы или пальцы рессоры, бывает просадка, срыв болтов стремянок. В случае если лопнула рессора, её требуется обязательно заменить, если прогнулась, то кузов автомобиля отклоняется набок, что нельзя допускать, деформация устраняется правкой по шаблону. Чтобы знать, как отремонтировать рессору, для начала нужно её осмотреть, что даст вам представление о том, какая из деталей вышла из строя.

При поломке в пути пальца рессоры следует вместо него расположить что-то наподобие отвертки или стержня, который следует закрепить проволокой, при поломке пластины на неё сверху и снизу кладутся длинные гаечные ключи, которые также следует плотно зафиксировать проволокой, в таком состоянии аккуратно добирайтесь до ближайшей мастерской.

Если вы обнаружили повреждения, то производится или полная замена рессор, или же замена её части.

УАЗ Patriot iPatr › Бортжурнал › Ходовая — 19. Замена рессор на новые.

Давным-давно, почти два года назад в ноябре 2020г сторговались с камрадом sanya283 на его комплект рессор и пружин за 4000 руб. Рессоры были родные, а пружины Фобос+30 почти не использованные. Мне показалось это недорого даже с учетом транспортных расходов в 1270 руб. Кстати, очень долго не мог найти информацию у кого покупал, почём всё это было… Просто сообщения из лички перестают показываться начиная с какого-то момента.

Итак, изначально зная, что родные рессоры Патриотов выпрямляются, а пружины проседают, стал заранее готовить комплект для замены. Хотел достать под одному листу из купленных рессор и добавить их в родные, таким образом, поднять зад машины. Перед компенсировать поднятием пружинами Фобос+30. Для увеличившегося хода подвески поставить отбойники от Газлели, которые были куплены в магазине за углом., но почти сразу возвращены обратно. Резина у них оказалась настолько жёсткая, что на деревянных чурках ездить было бы мягче, наверное. В Автолюбителе были найдены настоящие оригинальные отбойники по почти вдвое большей цене (в отличие от подделок).

Всё это добро пролежало в деревне два лета и, пока окончательно не растерялось, стало проситься на замену. И то, задница Патра просела за три года основательно, а тут ещё поездка на юг с полной загрузкой планировалась. При том, что подкрылки стали нещадно задевать колёса (или наоборот), надо было срочно что-то решить и сделать.

Разница в 3 см между передом и задом заметна даже невооружённым глазом! Правда, выпрямленные рессоры видны только

Долго ли, коротко ли, но дело с мёртвой точки не двигалось ввиду отсутствия: — времени (весь май и июнь прошли в командировках); — погоды (лето у нас наступило только в августе, до этого шли ежедневные дожди); — оборудования (работать на подъёмнике или эстакаде не в пример легче, чем ползать под машиной). Было решено отдать Патра на растерзание официалам, хотя были попытки навязаться к мужикам из гаража, которые меняли кастор. Попутно были куплены проставки мост-рессора по 235 руб за шт. Официалам было озвучено желание иметь новые рессоры вместо родных, новые отбойники вместо родных же, и добавленные

проставки мост-рессора к родным. Цена за работу уже и не пугала. Забирал Патра в тот же день после работы, видимо, все уже поняли, что при замене я не присутствовал. Это, как водится, было фатальной ошибкой и такие ошибки неминуемо плохо кончаются. Первый же тревожный звоночек раздался, когда я среди снятых запчастей нашёл проставки мост-рессора… Заглянув под машину я увидел

Расположение рессор

Чаще всего в автомобилестроении рессоры устанавливаются на грузовые транспортные средства. При этом выделяют передние и задние конструкции.

Передние в основном предназначены для обеспечения комфортабельности езды в кабине. Задние же обычно имеют другое назначены – несение большей части нагрузки, для этого данный тип автомобильного узла усиливают.

Такое усиление обычно достигается благодаря добавлению большего количества листов. Самой высокой нагрузке подвергается нижняя часть конструкции, в результате чего туда устанавливаются 2-3 специальные коренные рессоры. Хотя такое решение и способствует снижению комфортабельности езды, но значительно увеличивает жесткость подвески.

Снятие, разборка передней рессоры автомобиля Газель

Работаем вдвоем на смотровой канаве.

1. Поддомкрачиваем балку и снимаем переднее колесо.

2. Под передний конец рамы подставляем надежную подставку заводского изготовления грузоподъемностью не менее 2 т и высотой 700 мм.

3. Опускаем домкрат и оставляем его под балкой или для удобства переставляем его под ступицу.

Чтобы не повредить тормозной шланг, желательно снять тормозную скобу переднего тормоза и подвязать ее к раме.

4. Головкой «на 24» отворачиваем четыре болта крепления стремянок.	5. Вынимаем стремянки.
6. Снимаем накладку рессоры.	7. Придерживая болт переднего ушка рессоры ключом «на 22», головкой «на 24» отворачиваем гайку.
8. Бородком или подходящим стержнем выбиваем болт. Также отворачиваем гайку и выбиваем болт заднего крепления рессоры (к серьге).	9. Снимаем рессору.
10. Очищаем рессору от грязи.	11. Вставляем болты в шарниры рессоры. Натягиваем между ними шнур и замеряем стрелу прогиба рессоры.

Стрела прогиба должна быть для двухлистовой рессоры – 147±10 мм, а для четырехлистовой – 135±5 мм. Если это значение меньше – заменяем рессору целиком.

12. Разгибаем хомут, нанося удары молотком через другой молоток.

13. Зажав рессору в тиски, двумя ключами «на 17» отворачиваем гайку центровочного болта и вынимаем болт.

14. Разъединяем листы рессоры.
Очищаем от грязи и ржавчины внутренние поверхности листов рессор.

15. Для замены резинометаллических шарниров кладем ушко рессоры под пресс.

16. Выпрессовываем шарнир.

17. Для облегчения запрессовки нового шарнира напильником или наждачным кругом делаем заходную фаску на краях металлических пластин с торца шарнира.

Сжимаем шарнир ленточным хомутом. Смазываем шарнир мыльным раствором и, используя оправку запрессовываем его на том же прессе.

18. Оправка для выпрессовки (запрессовки) резинометаллического шарнира ушков рессор.
Материал – сталь

19. Смазав, обращенные друг к другу стороны листов графитной смазкой, собираем рессору

При этом обратите внимание на различие в конструкции переднего…
