Передняя подвеска автомобиля соболь (газ -2752 -2217 -22171)

Особенности конструкции передней подвески ГАЗ — 3110

На автомобиле применена независимая шкворневая передняя подвеска. Балка 2 передней подвески (поперечина № 2) крепится болтами к лонжеронам кузова и является опорной частью для крепления силового агрегата автомобиля и элементов подвески. Верхние 29 и нижние 7 поперечные рычаги обеспечивают независимое перемещение каждого из передних колес в вертикальной плоскости (при преодолении дорожных препятствий).

В проушины внутренних концов верхних и нижних рычагов запрессованы резинометаллические втулки, посредством которых рычаги соединяются с осями и фиксируются на осях гайками. Оси верхних рычагов 29 закреплены на балке болтами, а осями нижних рычагов 7 являются резьбовые пальцы 3, ввернутые в резьбовые втулки балки передней подвески. От самопроизвольного отворачивания оси нижних рычагов фиксируют стопорными скобами 1, которые крепятся болтами к втулкам балки. К верхним рычагам крепятся болтами буфера 28 верхних рычагов с опорами. К нижним рычагам привернуты чашки 9 пружин передней подвески. К проушинам наружных концов рычагов с помощью пальцев 24 закреплены стойки 22 передней подвески с запрессованными в головки стоек резьбовыми шарнирами. Конструкция верхних и нижних резьбовых шарниров стойки одинаковая. Наружная втулка 26 имеет внутреннюю резьбу и запрессована в головку стойки. В нее ввернута распорная втулка 27 с наружной резьбой. При этом наружная втулка неподвижна при работе относительно стойки, а неподвижность распорной втулки по отношению к рычагам подвески обеспечивается за счет сжатия пальцем стойки втулки между рычагами. Резьбовой шарнир для защиты от грязи уплотнен резиновыми уплотнительными кольцами 25. В процессе эксплуатации резьбовые шарниры периодически смазывают трансмиссионным маслом через пресс-масленки. К стойкам крепятся резиновые буфера 21 хода сжатия. Между осями верхних рычагов и балкой передней подвески установлены регулировочные пластины 40, обеспечивающие регулировку развала колес и продольных углов наклона шкворней. Поворотные кулаки 16 соединены со стойками шкворнями с игольчатыми подшипниками. Для восприятия осевых нагрузок в шкворневых соединениях имеются шариковые упорные подшипники 17, установленные между верхними ушками поворотных кулаков и стоек. Все подшипники от загрязнений защищены резиновыми уплотнениями. Подшипники шкворней в эксплуатации смазывают трансмиссионным маслом через пресс-масленки в соответствии с принятой периодичностью. Шкворни 18 в поворотных кулаках стопорятся штифтами 15. Торцы шкворней закрыты съемными заглушками. К поворотным кулакам болтами прикреплены поворотные рычаги рулевой трапеции, тормозные щиты 23 и скобы дисковых тормозов. На цапфах поворотных кулаков установлены ступицы передних колес. Каждая ступица вращается на двух роликовых конических подшипниках. На ступице установлен тормозной диск. Со стороны тормозного щита ступица уплотнена сальником, а снаружи – колпаком. Регулировка затяжки подшипников ступицы осуществляется гайкой одноразового пользования. Гайка фиксируется на цапфе ступицы замятием буртика гайки так, чтобы смятая часть гайки вошла в паз цапфы поворотного кулака. Пружины 8 передней подвески цилиндрические.

Это интересно: Регулировка карбюратора мопеда Альфа 110

Верхние концы пружин через резиновые прокладки 33 упираются в головки балки передней подвески, а нижние – в чашки 9 пружин, установленных на нижних рычагах. Амортизаторы 34 передней подвески — телескопические, гидравлические, двухстороннего действия. Амортизаторы установлены внутри пружин. Выступающие из амортизаторов верхние части штоков защищены от грязи резиновыми колпаками. Верхние концы амортизаторов через резиновые подушки 38 и 39 закреплены в головках балки передней подвески, а нижние крепятся к чашкам пружин. Штанга 6 стабилизатора поперечной устойчивости прикреплена к лонжеронам через две подушки 12 с обоймами 13 и к чашкам пружин передней подвески через стойки 10. Стойки 10 стабилизатора крепятся к концам штанги стабилизатора и к чашкам пружин через резиновые подушки 20 и 11.

Особенности конструкции передней подвески ГАЗ — 3110

Снятие стойки передней подвески

Снимаем скобу тормоза (см. раздел «7.2.3. Узлы тормозной системы передних колес»), не отсоединяя тормозного шланга, и подвязываем ее проволокой к стойке стабилизатора. Отсоединяем рулевую тягу от рычага рулевой трапеции (см. раздел «7.1.2. Карданные шарниры рулевого вала, рулевые тяги и маятниковые рычаги»). Приподнимаем домкратом нижний рычаг до отрыва отбойника верхнего рычага от упора, чтобы разгрузить шаровые опоры. Отворачиваем гайки болтов крепления шаровых опор (см. раздел «6.6.2. Шаровые опоры передней подвески»)

Обратите внимание: гайка нижнего шарового пальца (корончатая) стопорится шплинтом, а гайка верхнего пальца стопорится отгибанием края кронштейна тормозного шланга. Выбиваем пальцы шаровых опор из посадочных отверстий (см

раздел «6.6.2. Шаровые опоры передней подвески»).

Снимаем стойку со ступицей вместе с рычагом рулевой трапеции и нижним шаровым шарниром. При необходимости снимаем со стойки ступицу (см. раздел «6.5.1. Замена масла, снятие подшипников, манжет, полуосей заднего моста») и нижнюю шаровую опору (см. раздел «6.6.2. Шаровые опоры передней подвески»). Устанавливаем стойку в обратной последовательности.

Замена штанги стабилизатора: фото отчет

Если вам хоть раз приходилось менять штангу стабилизатора на своей ВАЗ 2106, то наверняка вы знаете, что эта процедура не такая уж сложная. Как правило, сама замена штанги стабилизатора на ВАЗ 2106 должна проходить без особых проблем. Единственное, иногда возникают проблемы при установки стабилизатора, то есть прикручивании штанги к кузову в местах крепления ее подушек.

Для того, чтобы выполнить эту работу, нам понадобится следующий инструмент:

Вороток
Трещоточная рукоятка
Головка торцевая на 13, желательно глубокая
ключ рожковый или накидной на 13

Первым делом обязательно необходимо нанести проникающую смазку на все болты и гайки крепления стабилизатора, которые будете откручивать. Хотя, даже с этим условием не факт, что при откручивании ничего не отломается…

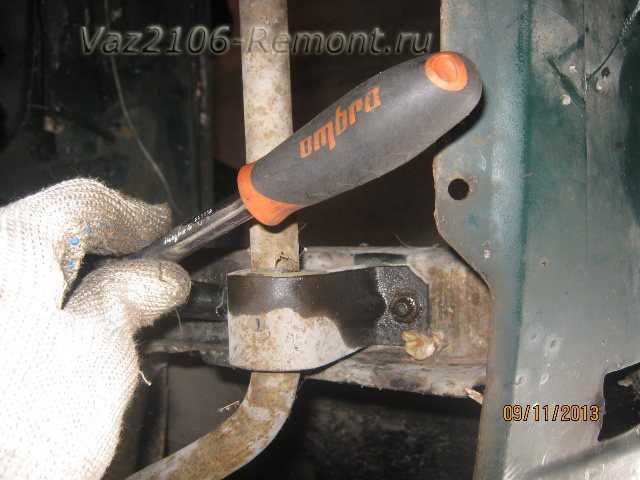

Итак, сначала отворачиваем по две гайки с одной стороны автомобиля, которые показаны на фото ниже:

Теперь два центральный болта с одной с второй стороны передка:

И последние две гайки с другой стороны подвески, в месте крепления подушек. После того, как с этим справились, штанга стабилизатора ВАЗ 2106 спокойно снимается.

Я изложил основные этапы как должна быть проведена замена штанги стабилизатора. В случае необходимости, покупаем новые подушки и производим их замену, но при этом, снимать штангу, как было описано выше, нет необходимости, можно сделать все на автомобиле! Цена новых подушек составляет около 60 рублей.

Замена и ремонт СПУ – когда требуется и как выполняется?

Ремонт стабилизатора необходимо безотлагательно выполнять в тех случаях, когда его элементы имеют явно выраженную деформацию. Если вы видите, что штанга прогнулась несущественно, рекомендуется аккуратно ее выровнять. А вот при значительных деформациях выходом является ее незамедлительная замена.

Кроме того, ремонт или замена СПУ производятся при потере эластичности (сильной изношенности) подушек механизма, при их некачественном прилегании к стойке. Для того чтобы отремонтировать или установить новые подушки, нужно выполнить следующие действия: выкрутить крепежные болты со скобы, которая держит подушки; подсунуть отвертку под скобу, аккуратно поддеть ее и снять.

После этого можно вынимать подушку (правую для демонтажа следует сдвигать наружу машины, левую – к центру) и выполнять ее ремонт либо монтировать новую. Снятие и замена стоек СПУ также не требует слишком много времени. Осуществляется процесс ключами «на 14» по далее приведенной схеме:

на штанге откручивают гайку, которая удерживает крепежный болт;
достают втулку (верхнюю);
двигают из рычага подвески болт стойки (направление – вниз), после чего демонтируют еще две втулки – резиновую и специальную распорную.

По такому же принципу снимают и вторую стойку, выполняют их замену или ремонт, а затем устанавливают в обратной последовательности. Если требуется демонтировать штангу, после снятия стоек нужно будет удалить скобы подушек (эту операцию мы описали ранее), после чего штанга легко покидает место своего размещения.

Что это дает?

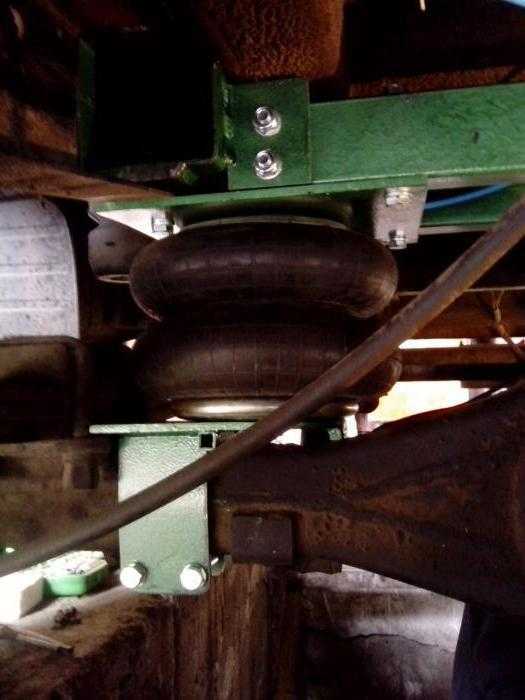

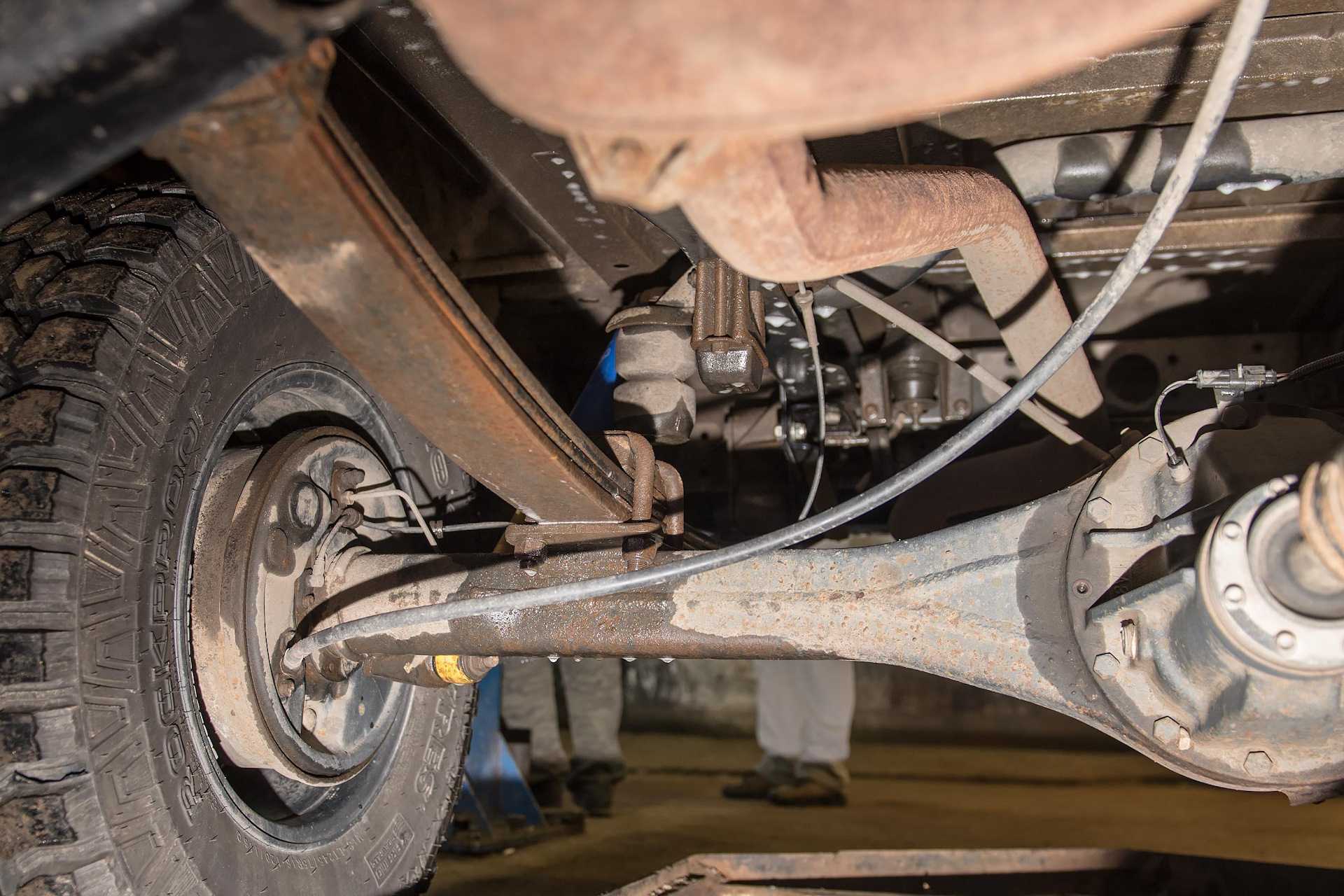

Для чего ставится пневмоподвеска на «Соболь» 4х4. Технические характеристики данного автомобиля не позволяют брать на борт более 770 килограммов. Если нагрузить свыше нормы, подвеска упрется в отбойники – удары от ям будут передаваться прямо на раму. Это небезопасно. Но как увеличить грузоподъемность без классического увеличения количества листов рессор? Сейчас это можно сделать при помощи пневмобаллонов.

Еще один плюс такой подвески – мягкость хода. С рессорами не получится обеспечить такую плавность хода, как с воздушными баллонами. Машина сильно «козлит» на кочках, что, несомненно, отображается на комфорте управления и на состоянии транспортируемого груза. Если «Соболь» едет негруженый, баллоны можно спустить (но не ниже минимальной нормы – об этом мы поговорим в конце статьи). Подвеска будет мягкой. С классическими рессорами произвести такой «маневр» не получится.

Существуют следующие типы втулок:

1. Сферическая (либо “железная”) втулка. По конструкции напоминает шаровую опору;

2. Резиновая втулка.

На сегодняшний день все большую популярность приобретают втулки стабилизатора полиуретанового типа. Они довольно просты в замене, что является немаловажным плюсом, а также у них присутствуют хорошие характеристики для эксплуатации. Опытные водители могут смело сказать, что именно такие детали приходятся наиболее удобными.

Если появилась неисправность в области втулки стабилизатора, она должна быть заменена в обязательном порядке. В противном случае это очень плохо может отразиться на ходу и управляемости транспортного средства. Когда втулка деформирована, либо на ней появились трещины, в области автомобильной подвески могут появляться некоторые шумы (в основном тогда, когда автомобиль наезжает на препятствие, либо увеличивает скорость). В принципе, неполадки в области подвески именно по таким шумам и определяются.

Для того, чтобы удостовериться в том, что необходимо производить замену втулок, периодически нужно проводить диагностику подвески, после чего будет выявлена неисправность, либо недопущение ее.

В том случае, когда выявлено, что необходимо произвести замену втулки стабилизатора, это можно сделать и самостоятельно. Более того, в этом нет ничего сложного и процедура эта весьма проста. Вначале откручиваются болты, при помощи которых прикреплен хомут. Затем стабилизатор отводится в сторону и снимаются старые детали. Ну, и для окончательного действия, очень аккуратно устанавливаются новая деталь.

Именно по такой схеме производится замена как переднего стабилизатора, так и заднего. После замены запчастей, езда на автомобиле будет намного приятней и комфортней, а различного рода дорожные препятствия будут преодолеваться без всяких затруднений. Помимо всего прочего, с новыми элементами максимально увеличится работоспособность стоек.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.

Пишите:

Стабилизаторы отвечают за устойчивость автомобиля на дороге. Для устранения шума и вибрации, от работы составных частей стабилизаторов, используются специальные втулки — упругие элементы, придающие плавность хода.

Что представляет собой втулка? Упругая деталь создается путем литья из резины либо полиуретана. Ее форма практически не меняется для различных моделей машин, но иногда имеет некоторые особенности в зависимости от конструкции стабилизатора. Чтобы повысить эксплуатационные характеристики втулок, иногда в них имеются приливы и канавки. Они усиливают конструкцию и позволяют деталям прослужить дольше, а также защищают от механического воздействия, способного повредить их.

Что из себя представляет стойка?

Прежде чем говорить о причинах поломки или некорректной работе, нужно для начала полностью разобраться в этой детали. Она хоть и является одним из самых простых элементов строения автомобиля, тем не менее многие водители тратят слишком много времени в год на её обслуживание, как и денег.

При заносах и повторах упругие элементы подвески сжимаются и растягиваются в тех местах, где это нужно, таким образом создавая крен. Это является механическим сигналом для стабилизатора, который старается побороть такое явление, поэтому либо приподнимает, либо опускает кузов по ситуации. Так, движение автомобиля полностью стабилизируется и уменьшается риск полностью уйти в сугробы и попасть в аварию.

Проблема в том, что стабилизатор напрямую связан со своими стойками, ведь он работает с ними в тандеме. Сам элемент просто выполняет функцию, а стойки чувствуют на себе все эти последствия и постепенно изнашиваются. Это вполне нормальный цикл, но у одних водителей деталь выходит из строя быстро, у других — вовсе редко.

Стойки представляют собой некий металлический стержень, на обоих концах которого находится крепежный узел — два шарнира (чаще всего) в форме шара. В некоторых других моделях часто встречаются не шарниры, а втулки или комбинация одного и другого на разных концах стержня. Их часто называют косточками, так как именно такое понятие было распространено среди водителей, пользующимся более старыми моделями машин. Там стойки по форме действительно напоминали одну большую кость.

Также стойки различают по видам — есть металлические, а есть пластиковые. Вторые в свою очередь появились недавно и используются для того, чтобы уменьшить вес автомобиля. Они обладают точно такой же прочностью, но довольно высокой ценой. Различают ещё передние и задние стойки, которые по внешнему виду длинные и короткие соответственно. По производству конкретной классификации нет, в этом и вся проблема поломки детали, об этом поговорим далее.

Предназначение

Данная деталь в подвеске совершенно любого авто позволяет уменьшить боковые крены кузова при повороте машины.

Этот элемент устанавливается на большинстве современных автомобилей. Именно благодаря СПУ автомобиль устойчив, маневренный и управляемый.

Основная задача СПУ – перераспределить нагрузку между упругих деталей в подвеске при движении. Когда машина поворачивает, то кузов кренится. Крен сильно влияет на траекторию, по которой будет двигаться машина. В этот самый момент и вступает в работу стабилизатор.

Среди главных функций можно выделить:

Снижение кренов кузова при поворотах и маневрировании;
Повышение сцепления пары ведущих колес с дорожным полотном;
Равномерное перераспределение нагрузки, которую испытывает кузов или рама автомобиля.

Процесс выявления неисправностей и их устранения

Если застучали стойки, первым делом необходимо проверить их геометрию. Любое отклонение от нормы является признаком повреждения, и дальнейшая эксплуатация автомобиля невозможна до его устранения. Далее переходим к осмотру передних шарниров. Дефекты их составных элементов (сайлентблоков, пыльников и втулок), говорят о необходимости проведения срочных ремонтных мероприятий. Если диагностика выполняется на смотровой яме, необходимо чтобы помощник раскачал автомобиль. Сторонние звуки во время этого, укажут на неисправность деталей.

Проверять состояние стоек стабилизатора лучше всего при разгруженной подвеске. Для этого транспортное средство необходимо поднять с обеих сторон домкратами и зафиксировать на подставках, уперев их в раму. При этом колеса должны находиться на земле. Следует резко подергать стойки. В случае исправности элементов никакого люфта не должно возникать. Более точно оценить их состояние можно при помощи автомобильного стетоскопа, выслушав им шумы во время воздействия на стойки.

В случае поломки стоек стабилизатора, их необходимо обязательно демонтировать с автомобиля. Никаких сложных инструментов для проведения этой процедуры не потребуется, разве что не помешает специальный съемник для шаровых опор. В случае его отсутствия, проявив смекалку, можно сделать аналогичное приспособление на основе гидравлического домкрата. Не все стойки подлежат ремонту. Это определяется особенностями их конструкции.

Необходимо подчеркнуть, что восстановленные стойки стабилизатора имеют свои особенности установки. В процессе ее проведения необходимо лишь наживить гайки, после чего опустить транспортное средство. Окончательную затяжку и регулировку выполнять только в таком положении.

Большинство стабилизаторных стоек неремонтопригодны, поэтому их необходимо менять в обязательном порядке. В принципе, процесс их замены не отличается особой сложностью, и вполне выполним в условиях гаражного бокса. При этом для его проведения потребуется минимальный набор инструментов, который входит в стандартный комплект технической аптечки автомобиля. Самостоятельное выполнение технического обслуживания и ремонтных работ позволит не только сэкономить определенную сумму денег, но и досконально изучить особенности конструкции и функционирования отдельных элементов. Благодаря этому можно не бояться быть застигнутым врасплох в случае возникновения различных неисправностей.

Стойки стабилизатора или так называемые «косточки» — один из самых нагруженных и быстроизнашивающихся элементов подвески автомобиля. Виноваты в этом, по большей части, российские дороги (точнее их отсутствие), но есть и другие факторы, сильно сокращающие рабочий ресурс этих деталей. Из этой статьи вы узнаете, когда необходима замена стоек стабилизатора и как выполнить эту процедуру своими руками.

Функция стоек стабилизатора и их ресурс

Стойки выполняют роль соединительного элемента между стабилизатором и подвеской. Они гасят возникающие при повороте автомобиля нагрузки и предотвращают тем самым крен кузова. Конструктивно это металлический шток с шарнирными подвижными соединениями на концах. Шарниры сверху прикрыты пыльниками.

Если стойки стабилизатора будут повреждены, то автомобиль потеряет управляемость, его может занести или опрокинуть.

Ресурс стоек по утверждениям производителей составляет около 100 тыс. км пробега. Но для России такие цифры неактуальны. Даже самые осторожные водители ощущает первые признаки износа стоек после прохождения 50 тыс. км с момента замены, а если они некачественные, то раньше. Тянуть с установкой новых стоек нет смысла. Это опасно как для подвески машины (ее ремонт обойдется дороже замены стоек), так и для водителя с пассажирами.

Признаки неисправности стоек стабилизатора

Не заметить износ стоек достаточно сложно. Об этом будут свидетельствовать сразу несколько характерных признаков:

стук в подвеске при пересечении мелких неровностей на дороге;крен автомобиля на повороте;при торможении машины начинает раскачиваться кузов;при движении по прямой автомобиль самопроизвольно сбивается с курса.Чтобы исключить другие неисправности с такими же признаками, можно вывернуть руль в крайнее положение и монтировкой (или даже рукой) попытаться раскачать стойку. Если сделать это получится без особого труда, то нужна замена.

Основные характеристики стабилизатора напряжения

Эксплуатационные показатели прибора определяют, насколько он подойдет для работы в тех или иных условиях. Основным параметром является мощность. Она варьируется от 0,5 до 30 кВт. Сегмент бытовых стабилизаторов редко представляет аппараты с потенциалом более 10 кВт. Чаще всего для дома приобретается стабилизатор напряжения 220В с мощностью 1-3 кВт.

Для промышленных нужд, напротив, чаще используют приборы с поддержкой напряжения в 380 В, мощность которых превышает 12 кВт. У каждого стабилизатора есть и предельные величины по входному и выходному напряжению. Так, нижний порог варьируется в среднем от 70 до 140 В, а верхняя граница в случае с бытовыми моделями обычно достигает 270 В.

Из-за чего втулки стабилизатора могут выйти из строя?

Основной причиной, из-за которой происходит износ этих деталей, является сильное воздействие на них во время работы машины следующих факторов:

воздействие химическими веществами. Возникает оно по причине близкого расположения к колесам автомобиля. Во время движения на открытые части втулок попадают различные химические соединения. Наиболее опасными из них являются вещества, используемые зимой для устранения гололеда на дороге. Они оказывают сильное воздействие на структуру втулок, способствуя их рассыханию и появлению трещин;
сильное механическое воздействие. Качество дорог в каждом регионе отличается друг от друга. Однако даже в самых благоприятных районах существует много трасс, качество которых оставляет желать лучшего. Соответственно, чем больше автомобиль эксплуатируется на дорогах, имеющих серьезные повреждения, тем быстрее расходуется прочность деталей. Происходит это из-за увеличения трения, возникающего при компенсации подвеской неровностей дорожного полотна;
качество материала, из которого изготовлены втулки. Обычно даже самые хорошие резиновые втулки имеют сравнительно небольшой срок эксплуатации. А ведь именно их большинство производителей ставит на свои машины. Поэтому, при замене старых втулок на новые, специалисты рекомендуют пользоваться продукцией, сделанной на основе полиуретана. Эти изделия имеют существенно больший запас прочности и прослужат вам ощутимо дольше.
