Система охлаждения ваз 2108 / ваз 2109 / ваз 21099

Некоторые особенности системы охлаждения ВАЗ 2109

• У ВАЗ 2109 СО жидкостная, с общим объёмом 7.8 л, если считать вместе с печкой. Тип системы – закрытый, она герметична. Рабочее давление в охладительной системе удерживается около одной атмосферы. Благодаря повышенному давлению, жидкость в ней закипает при более высокой температуре, чем при нормальном давлении. Это существенно повышает ресурс самой СО, а также двигателя.

• Циркуляция жидкости осуществляется принудительно, то есть, с помощью насоса или помпы. Комплектуется СО «девятки» центробежной помпой. Корпус у неё из алюминия. Помповый механизм работает от ременного привода ГРМ. Вращение вала помпы производится на двухрядных шарикоподшипниках скольжения. Причём, роль обоймы для подшипника выполняет валик помпы, собственной у него нет.
• Механизм заливается соответствующей смазкой (Литол) ещё при изготовлении. Пока функционирует – не обслуживается, такая возможность конструкцией не предусмотрена. Если ломается, ремонту не подлежит, поэтому, заменять насос при поломке рекомендовано полностью. В подобных системах, для большей надёжности, насос стараются заменить и при смене зубчатого ремня ГРМ.
• Поскольку СО «девятки» – жидкостная, эта жидкость время от времени, нуждается в замене. Система охлаждения ВАЗ 2109 нетребовательна к качеству антифриза. Однако, тот Тосол А 40, который выпускался для таких СО в прошлом веке, сейчас не производят. То, что выпускается под данной маркой, увы, не соответствует ГОСТам, по которым эта охладительная жидкость производилась.
• Многие автомеханики не рекомендуют её применение, из того, что рекомендовано АвтоВАЗ, вполне можно выбрать замену. В крайнем случае, приобрести импортный антифриз с соответствующим требованиям составом. А вот воду совсем нельзя использовать в качестве антифриза, она оставит слой накипи на стенках всех трубопроводов системы, алюминиевые детали подвергнутся активной коррозии.
• Для охлаждающей жидкости рабочая tO – +85O – +95OС. Дополнительно, при температуре порядка +99ОС, замкнутся контакты в реле вентилятора. Электровентилятор двигателя прекращает работу при размыкании контактов датчиков реле, это +93ОC. Значит, ориентируясь только на факт включения-выключения вентилятора, можно сделать верный вывод о температуре в системе. Даже при отказавшем (или отсутствующем) термометре на щитке.
• Термодатчик реле установлен в головке цилиндрового блока. На приборном щитке размещён термометр, показывающий эту температуру, сигнализируя о возможном перегреве. Во время работы двигателя, от рубашки охлаждения цилиндровой головки и блока, жидкость течёт к радиатору, где забирает тепло или в термостат.
• Система охлаждения ВАЗ 2109 имеет малый и большой круг обращения, разделение происходит на термостате. Что удобно, особенно, когда нужно быстро прогреть мотор при низкой температуре воздуха. Клапан закрывается, жидкость течёт только по малому контуру. При повышении температуры, клапан термостата пропускает охладитель в трубопроводы большого круга.
• В процессе работы двигателя, при сгорании топливной смеси, температуры достигают 2 000ОС и происходит это скачкообразно. Плохая работа системы охлаждения приводит не только к преждевременному разрушению цилиндропоршневой группы из-за тепловых перегрузок. Смазка пересыхает и прогорает, растут затраты топлива при падающем КПД.
• Переохлаждение приводит к скоплению конденсата, который смывает смазку (бензин хороший растворитель), попадает в картер, смешиваясь с маслом, разжижает его. Это ещё одна причина держать СО в порядке, иначе не избежать дорогостоящего ремонта двигателя.
• Кроме охлаждения двигателя, СО нагревает воздух в радиаторе отопления и охлаждает турбину (при наличии турбонаддува), охлаждает также масло и рабочую жидкость в АКПП.
• Для большего комфорта при вождении, следует ещё провести небольшой тюнинг системы. Повысить эффективность и надёжность работы можно, поставив насос, имеющий крыльчатку, у которой много лопастей. Вентилятор тоже желателен помощнее, шестилопастной.
• Хорошо, если будет установлена система запуска/выключения вентилятора вручную, в дополнение к реле, датчик которого может выйти из строя. Дополнительное реле включения/выключения вентилятора тоже не будет лишним, в условиях городских пробок это прибавит спокойствия водителю и надёжности системе.

Замена датчика температуры охлаждающей жидкости на ВАЗ 2109 (инжектор)

1. Расположение
2. Неисправности
3. Проверка
4. Замена

На любом автомобиле, включая ВАЗ 2109, датчик температуры охлаждающей жидкости играет огромную роль, поскольку во многом обеспечивает должную, эффективную работу охладительной системы мотора.

Расположение

Чтобы отремонтировать или поменять датчик температуры ОЖ, первым делом необходимо знать о его расположении.

В автомобилях ВАЗ 2109 ДТОЖ располагается между термостатом и головкой блока цилиндров. Устройство имеет два контакта, один из которых служит для показаний ЭБУ, а второй обеспечивает включение вентилятора.

Стоит также отметить, что возле ДТОЖ располагается одноконтактный датчик, которые достаточно часто путают между собой.

Основная функция ДТОЖ заключается в охлаждении жидкости. Чем холоднее она будет, тем богаче окажется поступаемая в двигатель топливовоздушная смесь.

Расположение

Неисправности

Существует несколько основных неисправностей, которые приводят к выходу из строя датчика температуры охлаждающей жидкости. А именно:

• Внутри датчика имеется электрический контакт, который может порваться либо покрыться трещинками. Если контакт порван, это приводит к полному сгоранию регулятора. При наличии трещин датчик еще может функционировать, но отсутствие должного контакта не позволяет передавать точную информацию об охлаждающей жидкости;
• Нарушена изоляция датчика. При плохой изоляции проводки возникают замыкания. Они, в свою очередь, становятся причиной сгорания устройства;
• Около датчика обрываются провода. Из-за этого регулятор не может включать вентилятор, что приводит к перегреву автомобиля.

В летний период времени отказ в работе ДТОЖ замечают редко, но зимой существенно усложняется запуск мотора.

Признаки поломки

Как можно определить, что датчик температуры ОЖ перестал нормально работать или перегорел полностью?

1. Вентилятор охлаждения включается произвольно даже при нормальной температуре двигателя. Но на самом деле вентилятор должен включаться только тогда, когда силовой агрегат перегревается.
2. На горячую сложно завести мотор. Система охлаждения отвечает за регулирование температуры, но неисправный датчик не позволяет получить объективные данные и сигнал о запуске того или иного режима работы.
3. Заметно повышается расход топлива. Это вызвано перегрузкой двигателя, которому приходится ехать при повышенных температурах. Из-за этого растет потребление горючего.

Прежде чем делать окончательные выводы относительно поломки или нарушения работоспособности ДТОЖ на ВАЗ 21099, обязательно проведите проверочные мероприятия.

Проверка

Сегодня автовладельцы ВАЗ 2109 применяют два способа для проверки состояния датчика температуры охлаждающей жидкости. Скажем сразу, что второй более надежный, но первый легче. Каким из представленных ниже методов воспользоваться, решайте сами.

Согласно таблице, проверьте, соответствует ли сопротивление требуемому при той или иной температуре ОЖ или простого кипятка.

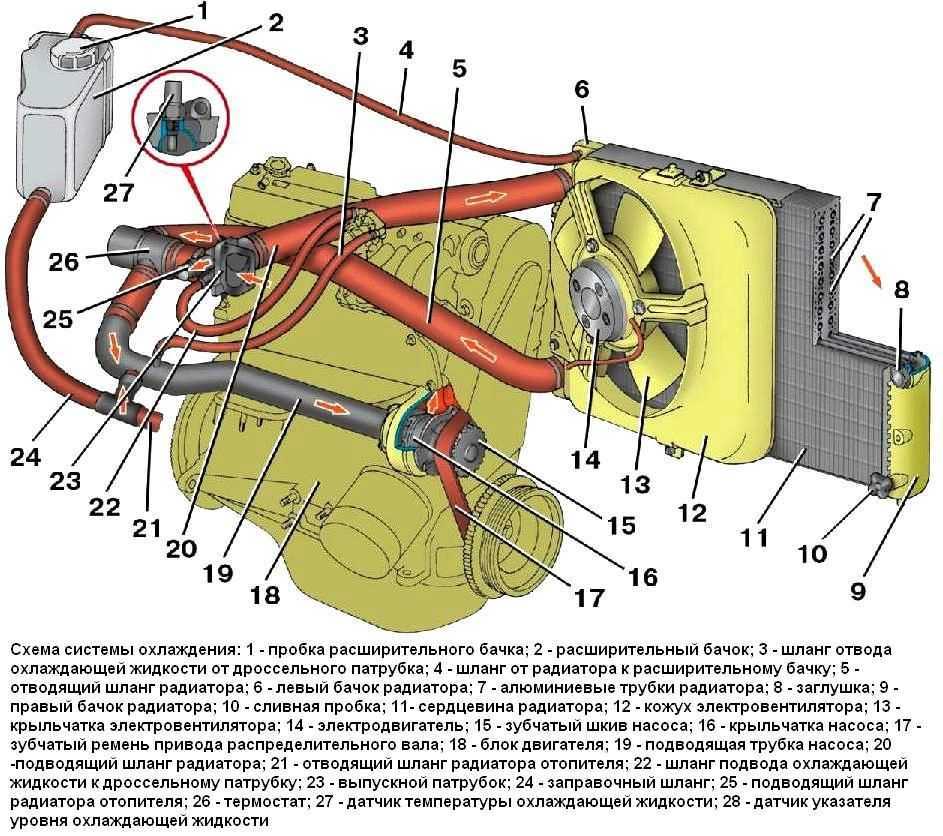

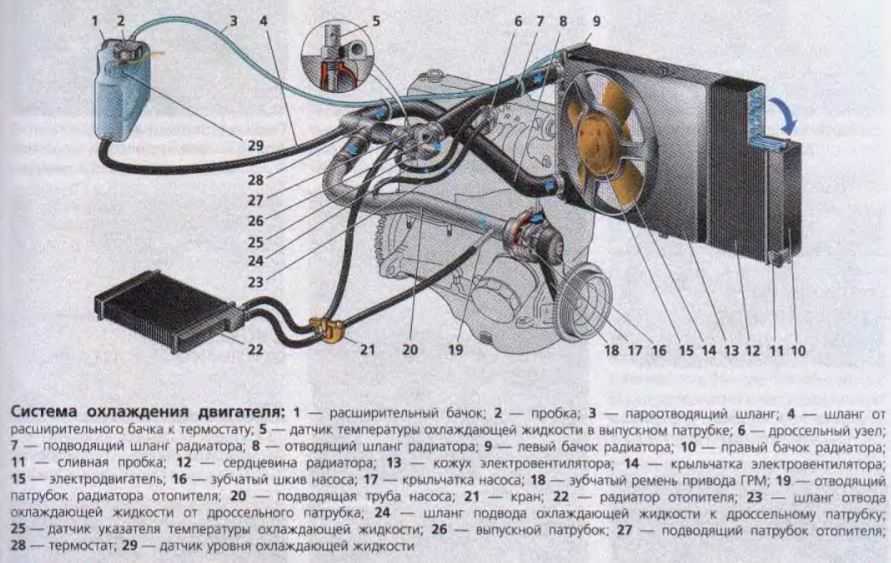

Система охлаждения

1. Расширительный бачок,
2. Пароотводящий шланг,
3. Дроссельная заслонка,
4. Подводящий патрубок радиатора,
5. Электровентилятор,
6. Радиатор системы охлаждения двигателя в сборе,
7. Термостат в сборе,
8. Подводящий шланг дроссельной заслонки,
9. Вентиль сливного отверстия,
10. Отводящий патрубок радиатора,
11. Водяной насос,
12. Подводящий патрубок водяного насоса,
13. Отводящий шланг дроссельной заслонки,
14. Соединительный патрубок,
15. Шланг расширительного бачка

Обслуживание системы

Замена охлаждающей жидкости

1. Отвернуть пробку расширительного бачка.

2. Отвернуть болты крепления и снять защиту картера.

3. Подставить под сливной вентиль радиатора заранее подготовленную емкость.

4. Отвернуть вентиль сливного отверстия радиатора и слить охлаждающую жидкость (см. рисунок общего вида системы охлаждения).

5. Подставить емкость для сбора охлаждающей жидкости под сливное отверстие в блоке цилиндров. Отвернуть заглушку и слить охлаждающую жидкость.

6. Залить в расширительный бачок новую охлаждающую жидкость до верхней отметки.

7. Запустить двигатель, повысить обороты и следить за уровнем охлаждающей жидкости в расширительном бачке. При ее понижении, долить до требуемого уровня.

Водяной насос

Снятие и установка

1. Снять ремень привода генератора.

2. Снять переднюю крышку ремня привода ГРМ (см. выше).

3. Снять ремень привода ГРМ (см. выше).

4. Отвернуть болты крепления и снять заднюю крышку ремня привода ГРМ.

5. Извлечь водяной насос из блока цилиндров.

6. Установка производится в последовательности, обратной снятию

Термостат

Снятие и установка

1. Слить охлаждающую жидкость из двигателя (см. выше).

2. Снять воздушный фильтр (для автомобилей с распределенным впрыском топлива).

3. Отпустить хомуты крепления патрубков системы охлаждения к корпусу термостата.

4. Снять термостата в сборе, отсоединив от него патрубки и шланг.

5. Установка производится в последовательности, обратной снятию.

Примечание

: После установки термостата, запустить двигатель и проверить все соединения на наличие утечек.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку “Купить”. Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран – доллары.

После нажатия на кнопку “КУПИТЬ” Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку “Оплатить банковской картой” откроется платежная система Portmone с помощью которой проще всего совершить оплату.

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Основные конструктивные особенности

Итак:

В нижней части радиатора сконструированы штифты, в которые устанавливаются вставки из резины. Эти вставки отвечают за амортизацию радиатора во время движения автотранспортного средства.

• В нижней части предусмотрен патрубок с резьбой, в него закручивается пробка для слива .
• Если смотреть на лицевую поверхность радиатора, справа в средней части предусмотрено место для установки датчика включения вентилятора.
• В верхней части предусмотрены два цилиндрических выступа для подсоединения резиновых патрубков.
• В нижней части – один выступ.

Радиаторы изготавливаются из алюминиевых или медных сплавов. Так как такие сплавы меньше подвергаются окислению во взаимодействии с разогретыми жидкостями. Итак:

На передней части находится распорный поперечный швеллер. В нем предусмотрены отверстия для установки резиновых вставок. Они туда вставляются в распор.

• Вставлять вставки надо аккуратно, чтобы не нарушить структуру резины. Так как края швеллера имеют острые поверхности.
• На установленные вставки надо с наклоном к двигателю аккуратно поставить радиатор на штифты.

• После этого верх радиатора наклоняется к передней декоративной решетке.
• Под верхним поперечным швеллером расположены две шпильки, которые приварены к кузову.
• На них прикручивается металлическая распорная планка.
• Этой планкой крепится верх радиатора.

Таким методом предусмотрено крепление радиатора системы .

Порядок замены охлаждающей жидкости на ВАЗ 2109-2108

Итак, первым делом необходимо открутить пробку в расширительном бачке, чтобы сбросить давление в системе — это позволит стекать тосолу или антифризу быстрее:

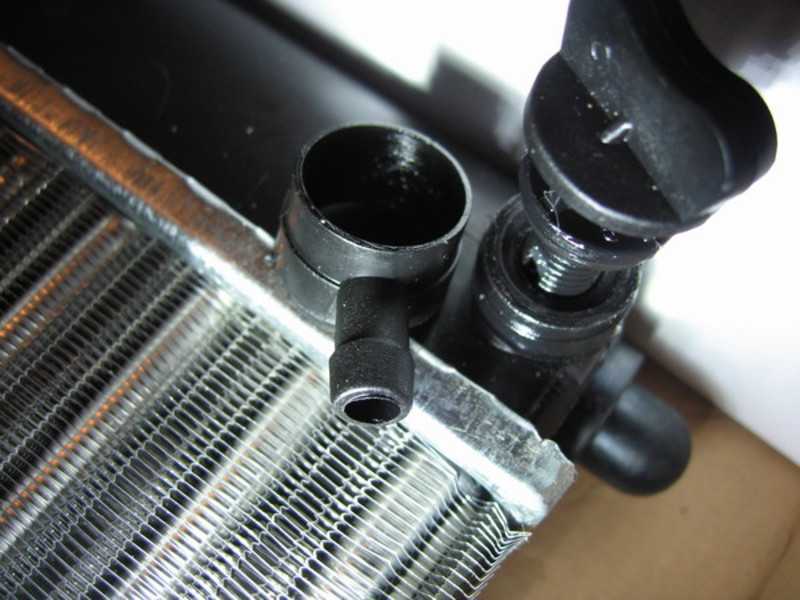

Затем надеваем тонкий шланг на выход краника радиатора, который находится в нижнем правом углу и отворачиваем кран:

И  то же время опускаем конец шланга в емкость для слива. Лично я сделал это следующим образом:

В это же время можно сразу откручивать пробку в блоке двигателя ключом на 13:

И подставив еще одну емкость, ждем того момента, пока вся охлаждающая жидкость не стечет из блока и радиатора охлаждения:

Если тосол или антифриз вытекает из системы очень грязный, имеет следы ржавчины и прочих частиц, то необходимо несколько раз промыть систему охлаждения, заливая в нее обычной воды и сливая обратно. Проделывать эту процедуру необходимо до тех пор, пока вода не будет выходить чистой!

Затем можно закручивать обратно пробку блока:

Также закрывать кран радиатора и можно приступать к заливанию нового антифриза в систему ВАЗ 2109-2108.

Делать это необходимо тонкой струйкой без резких движений, чтобы не образовалась воздушная пробка. Иначе потом придется ее выгонять, открыв пробку расширительного бачка и с поднятой «мордой» сильно прогазовать на прогретом двигателе.

После того, как новая ОЖ залита в систему до отметки в расширителе MAX, закручиваем пробку бачка и заводим мотор. Пускай работает до тех пор, пока не сработает вентилятор охлаждения радиатора. Затем можно заглушить мотор и после длительной стоянки проверить уровень жидкости в бачке снова. Если он опустился ниже отметки MAX, необходимо долить до необходимой черты!

Не знаю почему, но даже многие опытные владельцы ездят на своих машинах более 100 000 километров и ни разу за этот период не производят замену тосола или антифриза (в зависимости от того, что залито). На самом же деле, эту жидкость необходимо менять через каждые 2 года или пробег автомобиля в 45 000 км, смотря что из этого наступит ранее.

Если не менять охлаждающую жидкость своевременно, то в каналах блока и ГБЦ может раньше времени появиться коррозия и ресурс двигателя, разумеется, сократится. Особенно это касается головки блока цилиндров. Мне довольно часто приходилось разбирать моторы, и смотреть на съеденные коррозией каналы охлаждения в ГБЦ. После такой  картины становится страшно за свою машину и уже точно не будешь забывать менять тосол вовремя.

Итак, ниже приведу более подробный отчет по выполнению этой работы, а также представлю список необходимого инструмента:

1. Головка на 10 и 13
2. Трещотка
3. Отвертка крестовая
4. Ключи на 13 и 17 (при условии, что у вас 2111-двигатель и придется снимать модуль зажигания)

Выше уже сказал, но лучше еще раз повторюсь. Если у вас двигатель 2110-2112, то пробка для слива тосола, которая находится в блоке, свободна и ее можно без всяких проблем. Если же модель мотора 2111, то там установлен модуль зажигания, соответственно его придется сначала снять. Вот его местонахождение(ниже 4-го цилиндра):

После того, как он снят и отведен в сторону, во избежание залития антифризом, можно приступать к дальнейшей работе. Откручиваем переднюю часть защиты картера двигателя, чтобы можно было подставить емкость под сливное отверстие радиатора.

Теперь откручиваем пробку расширительного бачка, далее пробку в блоке двигателя и радиаторе, разумеется, что предварительно нужно подставить под каждое сливное отверстие емкость нужного объема.

Вот пробка в блоке после откручивания:

А вот на радиаторе:

Стоит отметить, что во время слива охлаждающей жидкости на ВАЗ 2110-2112, автомобиль должен находиться на ровной плоской поверхности. После того, как весь тосол стечет, можно закручивать на место пробку в блок цилиндров и  радиатор. Далее можно приступать к замене ОЖ. Чтобы избежать возникновения воздушной пробки в системе охлаждения, предварительно отсоедините шланг подачи жидкости к дроссельному узлу, который показан на фотографии ниже:

И заливая антифриз в расширительный бачок, нужно лить до тех пор, пока он не польется из этого отсоединенного шланга. Затем одеваем его на вывод и закручиваем хомут. Далее доливаем до необходимого уровня, и закручиваем пробку бачка.

Заводим мотор и даем ему нагреться до тех пор, пока не сработает вентилятор охлаждения радиатора. Ждем, когда машина полностью остывает (на утро после замены) и смотрим на уровень жидкости в расширителе.

Если он ниже нормы, то необходимо долить необходимое количество.

Источники

• http://www.avtorem.info/sovety/tosol-ili-antifriz—delaem-pravilny-vybor.html
• http://remont-vaz2109.ru/zamena-oxlazhdayushhej-zhidkosti-instrukciya/
• http://zarulemvaz.ru/zamena-oxlazhdayushhej-zhidkosti-na-vaz-2110-2112/

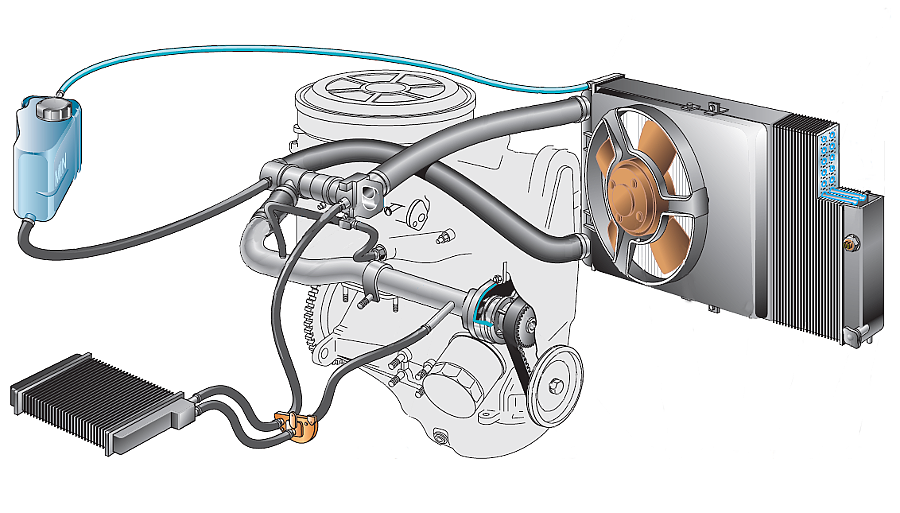

Как работает система охлаждения ваз 21093,2109,21099

Привод насоса охлаждения работает от ремня ГРМ. Общий объем системы, включая печку, равен – 7,8 л. Контроль температуры выполняется с помощью датчика, установленного на рубашку блока цилиндров. Указатель температуры выводится на панель приборов.

В процессе работы двигателя ваз жидкость с рубашки блока переходит в радиатор (где происходит отбор тепла) или в термостат (короткий контур – для прогрева мотора). Далее, жидкость нагнетается насосом в рубашку охлаждения силового агрегата ваз инжектор. По трубопроводам обеспечивается циркуляция и подогрев топливной смеси во впускном коллекторе и зоне дроссельной заслонки.

Внутренняя поверхность радиатора увеличена путем применения алюминиевых трубок и охлаждающих пластин, он не имеет заливного отверстия, долив выполняется в расширительный бачок. В котором также установлен датчик включения электровентилятора. Бачок имеет пробку заливной горловины с клапанами (впускной и выпускной). Для слива жидкости охлаждения из системы откручивают сливные пробки бачка, блока цилиндров, радиатора.

Промывка системы охлаждения двигателя ВАЗ 2109

Время от времени двигатель восьмерки и девятки требует промывки системы охлаждения. Это связано в основном с применением некачественных ОЖ типа того самого тосола, который способствует образованию налета и отложений на стенках водяной рубашки. Еще убийственнее такие жидкости действуют на радиатор печки и на основной радиатор системы охлаждения. Если радиатор плотно забивается продуктами разложения охлаждающей жидкости, он просто не в состоянии выполнять свою функцию и двигатель моментально перегревается даже в холода. А это ничем хорошим не светит. Именно поэтому следует проводить промывку систему охлаждения.

Определение работоспособности термостата

Для того, чтобы определить, работает ли данная деталь не обязательно даже знать где находится термостат. Достаточно просто прогреть двигатель, но не доводить его температуру до красной линии. Затем мотор следует выключить и открыть капот, отыскать там верхний и нижний шланги радиатора. Достаточно просто дотронуться до них. Если один шланг окажется горячим, тогда как другой остается холодным, скорее всего клапан термостата при работе мотора так и не открылся, а значит, он не работоспособен и нуждается в срочной замене. Схема термостата довольно проста, устройство дешевое, поэтому пытаться его ремонтировать нет смысла – поменять гораздо проще.

Замена тосола

Не все умеют правильно сливать охлаждающую жидкость, поэтому обращаются в сервис, переплачивая лишние деньги. Но на самом деле это не такая сложная процедура, главное — иметь в наличии смотровую яму.

Система охлаждения двигателя разделена на два цикла:

• Малый круг.
• Большой круг.

Первый цикл предназначен для более быстрого достижения необходимой температуры двигателя, при котрой топливная смесь лучше возгорается. А также это помогает в холодное время быстрее прогреть салон.

Второй круг выполняет обратную функцию — спасает движок от перегрева. При достижении определённой температуры открывается заслонка, пускающая тосол на второй круг через радиатор. На радиаторе же специальный термостат включает вентилятор, потоком воздуха снижающий температуру жидкости, предотвращая её кипение.

Оба эти цикла взаимосвязаны, при поломке одного из звеньев цепочки, система охлаждения перестаёт выполнять свою функцию. Для устранения подобных неприятностей необходимо слить охлаждающую жидкость ВАЗ 2109.

Для этого понадобится смотровая яма и чистая ёмкость, чтобы тосол не пролился на землю. Если жидкость довольно чистая, её можно будет использовать повторно.

В первую очередь сливается жидкость с большого круга. Предварительно необходимо дать двигателю остыть, чтобы не получить травму. После этого на расширительном бачке плавно откручивается крышка

Делать это необходимо осторожно, так как помпа создаёт давление в системе. Затем на радиаторе открывается краник, который находится в левом нижнем углу

Эта процедура также требует предельной осторожности, так как сливной кран пластиковый и легко может сломаться.

Следует запастись большой ёмкостью, примерно на 10 литров, так как пока не известно, сколько охлаждающей жидкости в ВАЗ 2109. Слив жидкость из радиатора в чистую ёмкость, можно приступать к малому кругу. Но здесь возникает главная загвоздка: на автомобилях семейства «Самара» пробка слива тосола с двигателя находится под стартером, который необходимо демонтировать.

1. Сливная пробка.
2. Стартер.

После демонтажа стартера пробка выкручивается, а тосол сливается в ту же ёмкость, что и с радиатора. Если присутствуют крупные элементы шлака, слитую жидкость желательно несколько раз процедить через марлю. Подождав около 10 минут, необходимо снять патрубки, находящиеся на двигателе и проверить их целостность. При необходимости поменять.

Причины перегрева

Причиной перегрева может стать неисправность одного либо нескольких элементов охлаждающей системы. Частыми причинами являются недостаток ОЖ в бачке либо неисправный термостат. Многие автомобилисты просто забывают проверить эти мелочи. Нередко в девятке могут обнаружиться течи, из-за которых антифриз либо тосол постоянно убывают. Модель ВАЗ 21093 также страдает от подобных явлений в результате длительной эксплуатации.

В термостате же скапливаются частички, которые не позволяют подвижному элементу устройства двигаться, его заклинивает.

1. Замена патрубков и термостата решает проблему перегрева. Но если перегрев случается по этим причинам, то скорее всего просто истек срок эксплуатации того или иного элемента. Другое дело — некорректная эксплуатация.
2. Мотор не рассчитан на работу с перегрузкой, например, при буксировке либо на холостом ходу. В таких случаях нагревание происходит настолько быстро, что температура интенсивно поднимается выше нормы. Ресурса системы охлаждения недостаточно, в результате чего мотор перегревается.
3. Некорректная регулировка системы впрыска и зажигания на заводе либо после ремонта приводит к тому, что нарушается процесс сгорания горючей смеси. Отработанные газы на выходе получаются горячее, чем это нужно, в результате чего температура узла повышается. Страдает не только двигатель, но и карбюратор.

Слишком горячие газы на выходе из камеры сгорания становятся причиной прогорания выпускного клапана, что также ведет к перегреванию.

ЗАМЕНА РАДИАТОРА ВАЗ 2108, 2109, 21099

Замену радиатора стоит производить при потере его герметичности, т.к. запайка не всегда является эффективной. Замену радиатора стоит начинать со слива охлаждающей жидкости. Лучше это делать на остывшем двигателе. Всю жидкость сливать нет необходимости, сливаем непосредственно из радиатора. Сам радиатор удобнее снять вместе с электровентилятором, а потом разъединить.

Начинаем с того, что ключом «на 8» откручиваем защиту двигателя, если она имеется, со стороны сливной пробки радиатора.

Если нет сливного крана, а стоит вентиль, то для того, что бы слить охлаждающую жидкость без потерь, проливаний и т.п., необходимо выкручивать его при закрытой крышке расширительного бачка. Сначала необходимо выровнять давление в системе охлаждения до атмосферного путем открытия крышки бачка.

Подставляем под место слива посуду, куда будет сливаться охлаждающая жидкость. При закрытой крышке …

откручиваем вентиль …

Слегка открывая и закрывая крышку расширительного бачка, регулируем эти самым напор. Далее откручиваем винты крепления корпуса воздушного фильтра:

и хомута воздушного шланга:

Вынимаем разъем датчика массового расхода воздуха и снимаем корпус воздушного фильтра,

открывая при этом доступ к той части радиатора, где находятся патрубки и пароотводящий шланг:

Начинаем снятие радиатора. Головкой «на 8» отворачиваем две гайки крепления прижимной пластины…

… и снимаем ее.

Отклонив радиатор к двигателю ослабляем хомуты на радиаторе подводящего патрубка и пароотводящего шланга.

Обозначения на рисунке следующие: 1. Паровой шланг 2. Подводящий патрубок 3. Хомут подводящего патрубка 4. Хомут пароотводящего шланга

Также ослабляем хомут отводящего патрубка, находящегося внизу радиатора:

Отсоединяем шланги и разъем вентилятора. Вынимаем радиатор вместе с вентилятором и снимаем вентилятор. Для этого ключом «на 8»

откручиваем две гайки и два болта крепления радиатора.

Переставляем вентилятор на новый радиатор:

Собираем всё в обратном порядке. Внизу радиатор опирается на две резиновые подушки,

которые при сборке должны войти в отверстия поперечины. Надеваем патрубки на штуцеры радиатора и затягиваем хомуты. Прикручиваем радиатор и воздушный фильтр. Заливаем охлаждающую жидкость до максимума. При заливке, для уменьшения образования паровых пробок внутри системы охлаждения, необходимо снять шланг со штуцера дроссельного узла:
