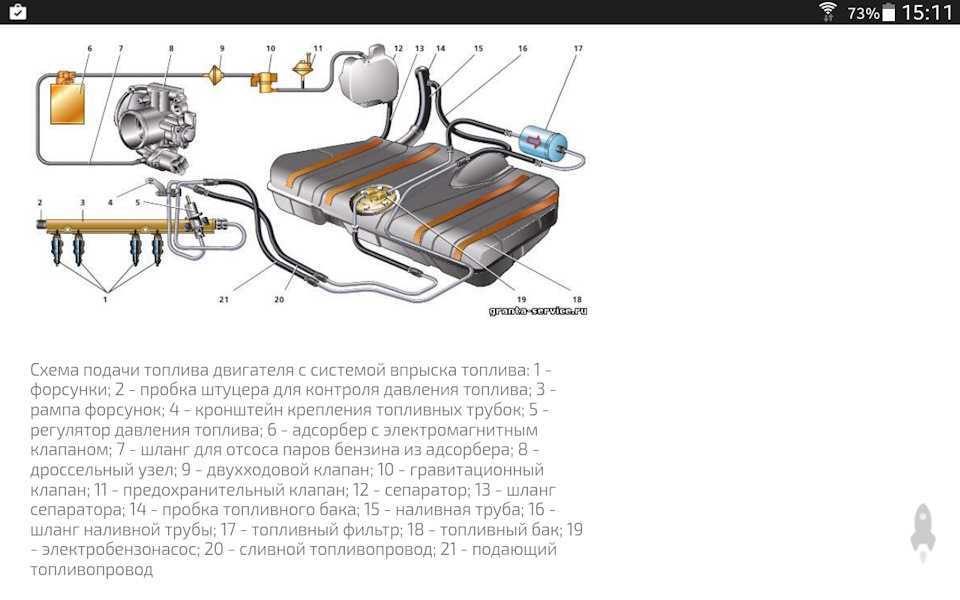

Схема топливной системы автомобилей ваз 2108, 2109, 21099

Настройка уровня топлива в поплавковой камере

Поддержание нормального уровня бензина в поплавковой камере – важное условие, если оно не соблюдается, происходят нарушения в работе автомобиля:

если уровень ниже нормы, двигателю не хватает оборотов, снижается мощность, возрастает расход бензина;
если выше положенного, потребление горючего также повышается, к тому же еще больше.

Настройка уровня топлива для ВАЗ-2108-09-099 производится достаточно просто, и снимать карбюратор в этом случае вовсе не обязательно. Порядок регулировки положения поплавков следующий:

снимаем КВФ в сборе с фильтрующим элементом;
отсоединяем трос подсоса, топливные шланги, провод питания ЭМГ;
откручиваем пять винтов крепления карбюраторной крышки;
переворачиваем крышку, берем сверло толщиной от 1 до 2 мм и делаем замер между прокладкой и нижней поверхностью поплавков – это расстояние должно быть именно в таких пределах, причем, одинаковое.

Также можно произвести и замер уровня топлива, но перед проведением такой процедуры необходимо, чтобы двигатель проработал несколько минут на холостых оборотах. Замеряется расстояние от верхней кромки корпуса до поверхности бензина, по заводским условиям оно должно равняться 25-26 мм. Другой способ – замер штангенциркулем расстояния от прокладки до верхней кромки поплавков, оно составляет 34 мм (при перевернутой крышке).

Делаем замер в топливной рампе.

Для работы нам понадобится «манометр». Но не каждый манометр подойдёт, всё зависит от предела давления, которое он способен замерить. В нашем случае нужен манометр с пределом измерения до 7 атмосфер. Если у вас манометр с измерением до 17 атмосфер – то такой прибор будет показывать неверные данные, т.к. у него слишком большая погрешность при малом давлении.

Помимо самого манометра нам понадобится «сантехнический лён». Лен наматываем под патрубок манометра и надеваем на него шланг с внутренним диаметром 9мм. Далее затягиваем всё это дело хомутом. Наш прибор готов к применению.

Открываем капот, выключаем зажигание, находим топливную рампу форсунок.
Откручиваем пробку штуцера для давления топлива, далее золотником откручиваем появившейся нипель, аккуратно подставив емкость или тряпку, т.к. брызнет бензин из-за оставшегося давления топлива.
Накидываем шланг манометра на штуцер и крепим хомутом.

Проверять давление нужно в 4-х режимах работы:

замерить давление при включении зажигания;
замерить давление на холостом ходу;
замерить давление со скинутой трубкой с регулятора давления топлива;
замерить давление с пережатой трубкой обратки.

Давление в рампе без обратки

Как работает топливная система

Топливо подается в рампу под избыточным давлением (6 атмосфер), которое создает бензонасос. С помощью регулятора давления на форсунке поддерживается постоянный перепад давления, равный 3 атмосферам. При постоянном давлении и линейной характеристике форсунок количество впрыскиваемого топлива определяется длительностью импульса управления форсунками.

Как проверить?

Подключим манометр к топливной рампе. При включенном бензонасосе и неработающем двигателе давление должно составлять 2,8—3,2 атмосферы. Если двигатель работает на холостом ходу, давление должно снизиться до 2,2—2,5 атмосферы. При перегазовках стрелка манометра должна отклоняться в зону 2,8—3,2 атмосферы.

Теперь проверим работу форсунок. На неработающем двигателе создадим необходимое давление в рампе (2,8—3,2 атмосферы), после чего с помощью диагностического оборудования подадим серию тестовых импульсов на первую форсунку, контролируя изменение давления. Вышеописанную процедуру необходимо провести для всех форсунок. Перепад давления во всех случаях должен быть одинаков. Если результаты проверки давления топлива соответствуют вышеописанным — система подачи топлива исправна.

Что будет происходить, если давление топлива в рампе окажется пониженным (менее 2 атм.) или повышенным (более 4 атм.)? Количество впрыскиваемого топлива изменится пропорционально отклонению давления от нормы. Другими словами, произойдет обеднение или обогащение топливовоздушной смеси.

Особенно болезненным оно будет в системах управления двигателем без обратной связи по датчику кислорода, так как контроллер не знает о неисправности и продолжает рассчитывать топливоподачу для нормального значения давления топлива. В системах управления с датчиком кислорода контроллер может компенсировать изменение состава топливовоздушной смеси, но только в разумных пределах.

Поиск неисправности

Вспомним состав системы топливоподачи. В нее входят: топливный бак с установленным погружным бензонасосом, топливный фильтр, топливопроводы (подающая и сливная магистрали), рампа форсунок и регулятор давления. Неисправность любого компонента может стать причиной неверного давления топлива. Попробуем перечислить часто встречающиеся неисправности для каждого компонента.

Бензобак. Через специальные трубопроводы бензобак сообщается с атмосферой, что предотвращает его деформацию (сплющивание). Если связь с атмосферой нарушена, внутри бензобака создается разрежение. В этом случае давление в топливной рампе может быть пониженным.

Бензонасос. Неисправностей бывает несколько:

бензонасос не развивает нужного давления, как следствие — пониженное давление топлива;
обратный клапан бензонасоса не держит давление, как следствие — быстрое падение давления после выключения зажигания;
загрязнение сеточки-фильтра бензонасоса, как следствие — пониженная производительность насоса, сказывающаяся в динамических режимах работы двигателя.

Что такое бензонасос. Принцип работы

Топливопроводы могут быть пережаты. Если это случилось с подающей магистралью, то давление топлива будет пониженным, если со сливной магистралью — повышенным. Кроме того, к снижению пропускной способности топливных магистралей может приводить использование некачественного бензина с повышенным содержанием смол.

Регулятор давления топлива. Встречаются регуляторы с подклинившей диафрагмой в открытом или закрытом положении. В первом случае давление топлива в системе будет пониженным, во втором — повышенным.

↑ Элементы топливного бака

1 – шланг выпуска воздуха; 2 – шланг сепаратора; 3 – шланг наливной трубы

Для начала отсоедините провод от клеммы “–” аккумуляторной батареи.

Откиньте подушку заднего сиденья и отверните вырезанную часть шумоизоляции.
Отверните два винта крепления крышки люка.
Снимите крышку люка с резиновой прокладкой.
Отсоедините колодку с проводами от датчика уровня топлива.
Отверните гайку крепления датчика, под которой закреплен провод “массы”.
Снимите провод со шпильки.

Остальные операции проводят под днищем автомобиля.

↑ Хомуты и шлаги

Ослабьте затяжку хомута.
Отсоедините шланг от наливной трубы.
Ослабьте затяжку хомута и отсоедините шланг выпуска воздуха от штуцера на топливном баке.
Ослабьте затяжку хомута и отсоедините шланг сепаратора от штуцера на топливном баке.
Ослабьте затяжку хомутов и отсоедините шланги от топливопроводов.
Придерживая бак, отверните два болта хомутов крепления бака.
Отведите хомуты вниз, поддерживая при этом бак. Хомут с левой стороны отогните за трубу резонатора.

↑ Снятие топливного бака с автомобиля

Опустите вниз передний конец бака и снимите его с автомобиля. Слейте из бака остатки бензина.
Отверните пять оставшихся гаек крепления датчика и выньте датчик указателя уровня топлива из бака.
Снимите прокладку датчика.

↑ Диагностика и ремонт топливного бака

Осмотрите бак по линии стыка верхней и нижней частей.
Если обнаружите течь, вылейте остатки бензина, тщательно промойте и высушите бак. Затем запаяйте место течи мягким припоем.
Если надо, подклейте оторванные резиновые прокладки на баке.

Паять можно только тщательно промытый бак, не содержащий паров бензина. Иначе при пайке пары могут воспламениться.

Для промывки топливного бака используйте моющие средства: “Лабомид”, “МС” или “МЛ”.

Чтобы удалить остатки моющего средства, промойте и пропарьте бак струей горячей воды. Тщательно высушите бак.

↑ Проверка датчика

Подсоедините омметр к контактам датчика и проверьте сопротивление датчика при трех положениях поплавка:

в крайнем нижнем положении (пустой бак) сопротивление должно быть 315 – 345 Ом,
в среднем положении (бак заполнен наполовину) – 108–128 Ом,
в крайнем верхнем положении (полный бак) – не более 7 Ом.

Если сопротивление отличается от указанного, замените датчик.

↑ Фильтр и поплавок

Промойте загрязненный фильтр. Встряхните поплавок. Если в нем есть бензин, то поплавок негерметичен. Рекомендуем заменить поплавок.

Неполадки

Почему ОК выходит из строя. Такое происходит довольно часто, так как на рынке сегодня в процентном отношении больше стало брака

Китайские подделки по низкой и средней стоимости привлекают внимание автомобилистов, не подозревающих подвоха. Стоит установить такую деталь, и уже через некоторое время возникают неполадки. Как проверить обратный клапан топливной системы

Как проверить обратный клапан топливной системы

Если деталь качественная, то неисправность возникает по естественной причине – вследствие износа. Как правило, портится либо пружина, либо мембрана. Полностью отказывает клапан крайне редко, что делает ему честь.

Ещё одна распространённая причина выхода из строя, наблюдаемся в последнее время, это низкое качество топливо. Бензин или солярка, смешанная с водой, губительны для многих деталей топливной системы.

Характерные признаки неисправности ОК выглядят так:

неожиданно меняются обороты в режиме ХХ;
запуск мотора происходит только после нажатия на педаль газа, хотя раньше он заводился одним лишь кручением стартера;
на низких оборотах двигатель функционирует крайне нестабильно;
из подающих и обратных топливных трубок утекает жидкость, хотя герметизация шлангов не вызывает сомнений.

ОК имеет механическую конструкцию. С одной стороны, кажется, что это хорошо, и его можно починить легко, если разбираться в механике. На самом деле элемент неразборный, и невозможно провести диагностику его функциональности с помощью электронных приборов, датчиков, например.

Способы проверки работоспособности ОК

Для определения исправности клапана применяются различные методы. Один из них основан на проверке уровня давления. Измеряется он манометром, подключённым к той части системы, которая обеспечивает подпитку двигателя бензином. Нормальный уровень давления должен составлять 3 кг/см2 (легковые авто). Также, уровень не должен резко снижаться при остановке двигателя. В противном случае это тоже указывает на неисправность клапана «обратки».

Манометр

Некоторые эксперты советуют проверять ОК, путём сжатия шланга «обратки». В этом случае, если с клапаном всё в порядке, уровень давления должен повыситься. Способ подходит для тех машин, в которых «обратка» выполнена из резинового шланга. Однако многие автомобили оснащены металлическими трубками или «обратка» чересчур короткая, пережать её не получается.

Существует ещё один способ диагностики, без манометра, подходящий для моторов, нестабильно работающих и плохо набирающих обороты. Опять же, пережимается «обратка». Одновременно нужно следить за работой ДВС. Если обороты двигателя повышаются, и все цилиндры нормально функционируют, скорее всего, ОК неисправен.

Очевидно, что от испорченного клапана ничего хорошего ждать не стоит. Падение оборотов двигателя, нестабильная работа цилиндров, затруднённый пуск, завоздушивание – всё это придёт рано или поздно, если не работает клапан.

Пережать обратку

Интересно будет рассмотреть причину завоздушивания системы, которая открывает глаза на принцип работы ОК. После остановки двигателя топливная жидкость в некотором количестве должна оставаться в камере, ожидая следующего пуска. Если клапана нет, или он испорчен, бензин/солярка уходят обратно в бак, а их место занимает воздух. Пока не развоздушить систему, не привести в норму давление, мотор не заведётся.

Операция «К» – ремонтируем карбюратор

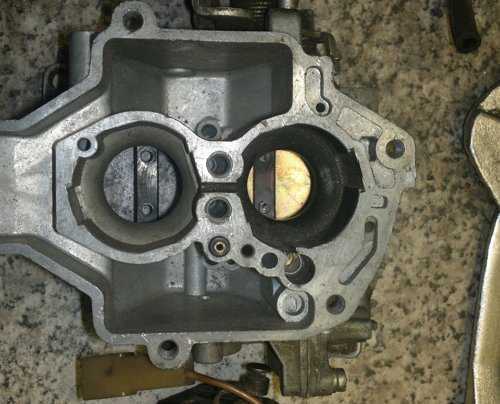

Карбюратор ВАЗ 21099 находится под крышкой воздушного фильтра автомобиля. Если вы покупаете новый карбюратор, то не стоит его пробовать разбирать или регулировать, так как с завода он уже выставлен на нужную работу. Каждый раз после того, как вы снимаете или ставите карбюратор на место, стоит его промывать, так как грязь может попадать во внутренние каналы карбюратора.

Чтобы достать карбюратор, необходимо с помощью ключа на 10 открутить крышку воздушного фильтра и сдвинуть четыре защелки, которые придерживают её. Далее стоит ослабить хомуты, которые прикреплены к воздушному фильтру, и открутить четыре шпильки, которые придерживают корпус фильтра и карбюратора. После этого нужно ослабить хомуты топливной системы карбюратора и аккуратно их снять. Далее отключаем контактный провод электромагнитного клапана и откручиваем крышку карбюратора. Снять её нужно таким образом, чтобы не зацепить стенки поплавковой камеры.

Все открученные винтики складывайте в отдельную коробку – поиски утерянных крепежей займут много времени, да и не в каждом магазине они есть в свободном доступе. После разборки карбюратора нужно проверить положения поплавков в камере и по возможности их отрегулировать. Поплавки камеры должны быть параллельны отпечатку стенок камеры, эту параллельность хорошо видно на картонной прокладке крышки. Если её нет, то нужно развести или свести поплавки до нужного результата.

После выполнения данной процедуры поплавки должны свободно перемещаться в камере и не задевать её стенки. Расстояние между выступами на поплавках и картонной прокладкой должно быть в среднем 1 мм, лучше всего замерять это расстояние штангенциркулем.

Если имеются значительные отклонения, значит уровень топлива в камере неправильный. Уровень топлива должен соответствовать красным полоскам, которые есть в камере, лучше всего смотреть на них сразу после снятия, чтобы бензин не успел испариться. Можно также ориентироваться по ребрам в топливной камере, для этого нужно подгибать или отгибать язычок поплавка и подкачивать топливо в камеру вручную. Данный метод также очень хорош и зарекомендовал себя на практике.

Принцип работы РДТ

Устройство клапана и принцип действия зависит от типа топливной системы конкретного автомобиля. Существует 3 способа подачи бензина из бака к форсункам:

Насос вместе с регулятором установлен внутри бака, горючее подается к двигателю по одной магистрали.
Подача бензина осуществляется по одной трубке, возврат – по другой. Обратный клапан топливной системы находится на распределительной рампе.
Схема без механического регулятора предусматривает электронное управление бензонасосом напрямую. В системе присутствует специальный датчик, регистрирующий давление, производительность насоса регулирует контроллер.

В первом случае обратка совсем короткая, поскольку клапан и электронасос сблокированы в единый узел. РДТ, стоящий сразу после нагнетателя, сбрасывает в бак лишний бензин, а необходимый напор поддерживается во всей подающей магистрали.

Второй вариант используется в большинстве иностранных авто. Клапан, встроенный в топливную рампу, перепускает излишки горючего в обратку, ведущую в бак. То есть, к силовому агрегату проложено 2 бензиновых трубки.

Третью схему рассматривать бессмысленно – там вместо регулятора функционирует датчик, чья работоспособность проверяется с помощью компьютера, подключаемого к диагностическому разъему.

Простой клапан давления топлива, устанавливаемый в блоке бензонасоса, состоит из таких элементов:

цилиндрический корпус с патрубками для подключения подающей и обратной линии;
мембрана, соединенная с запирающим штоком;
седло клапана;
пружина.

Величина напора в подающей магистрали зависит от упругости пружины. Пока большая часть горючего уходит в цилиндры (высокая нагрузка на мотор), она удерживает мембрану и шток клапана в закрытом состоянии. Когда обороты коленчатого вала и потребление бензина снижается, давление в сети возрастает, пружина сжимается и мембрана открывает клапан. Начинается сброс горючего в обратку, а оттуда – в бензобак.

Установленный в рампе регулятор давления топлива работает по аналогичному принципу, но быстрее реагирует на изменение нагрузки и расхода бензина. Этому способствует подключение дополнительного патрубка элемента к впускному коллектору. Чем выше обороты коленвала и разрежение со стороны пружины, тем сильнее мембрана придавливает шток и закрывает проход горючему в обратную линию. Когда нагрузка снижается и обороты падают, разрежение уменьшается и отпускает шток – открывается проток в обратку и начинается сброс лишнего бензина в бак.

Артикул: 2108-1156010

Код для заказа: 001030

С этим товаром покупают
показать еще

Легковые автомобили / ВАЗ / ВАЗ-21071 чертеж

» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2107-8/truboprovody_toplivnye-84/#part23675″>Клапан топливныйСистема питания / Трубопроводы топливные

Легковые автомобили / ВАЗ / ВАЗ-21092 чертежа
» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2109-9/truboprovody_toplivnye-90/#part32361″>Клапан топливныйСистема питания / Трубопроводы топливные
» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2109-9/truboprovody_toplivnye-89/#part32327″>Клапан топливныйСистема питания / Трубопроводы топливные
Легковые автомобили / ВАЗ / ВАЗ-21101 чертеж
» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2110-10/truboprovody_toplivnye-116/#part40666″>Клапан топливныйСистема питания / Трубопроводы топливные
Легковые автомобили / ВАЗ / ВАЗ-21121 чертеж
» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2112-12/truboprovody_toplivnye-116/#part49282″>Клапан топливныйСистема питания / Трубопроводы топливные
Легковые автомобили / ВАЗ / ВАЗ-21314 чертежа
» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2131-73/truboprovody_toplivnye-101/#part62846″>Клапан топливныйСистема питания / Трубопроводы топливные
» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2131-73/truboprovody_toplivnye-101/#part62847″>Клапан обратныйСистема питания / Трубопроводы топливные
» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2131-73/truboprovody_toplivnye-99/#part62799″>Клапан топливныйСистема питания / Трубопроводы топливные
» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2131-73/truboprovody_toplivnye-99/#part62800″>Клапан обратныйСистема питания / Трубопроводы топливные
Легковые автомобили / ВАЗ / ВАЗ-21142 чертежа
» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2114-647/truboprovody_toplivnye-18/#part1669166″>Клапан топливныйСистема питания / Трубопроводы топливные
» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2114-647/truboprovody_toplivnye-18/#part1669167″>Клапан обратныйСистема питания / Трубопроводы топливные
Легковые автомобили / ВАЗ / ВАЗ-212131 чертеж
» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_21213-731/truboprovody_toplivnye-66/#part2009240″>Клапан топливныйСистема питания / Трубопроводы топливные
Легковые автомобили / ВАЗ / ВАЗ-21084 чертежа
» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2108-18/truboprovody_toplivnye-81/#part28046″>Клапан топливныйСистема питания / Трубопроводы топливные
» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2108-18/truboprovody_toplivnye-80/#part28016″>Клапан обратныйСистема питания / Трубопроводы топливные
» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2108-18/truboprovody_toplivnye-80/#part28015″>Клапан топливныйСистема питания / Трубопроводы топливные
» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2108-18/truboprovody_toplivnye-81/#part28047″>Клапан обратныйСистема питания / Трубопроводы топливные
Легковые автомобили / ВАЗ / ВАЗ-210992 чертежа
» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_21099-79/truboprovody_toplivnye-90/#part36300″>Клапан топливныйСистема питания / Трубопроводы топливные
» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_21099-79/truboprovody_toplivnye-89/#part36266″>Клапан топливныйСистема питания / Трубопроводы топливные
Легковые автомобили / ВАЗ / ВАЗ-21111 чертеж
» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2111-11/truboprovody_toplivnye-116/#part44974″>Клапан топливныйСистема питания / Трубопроводы топливные
Легковые автомобили / ВАЗ / ВАЗ-21152 чертежа
» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2115-65/truboprovody_toplivnye-80/#part53090″>Клапан топливныйСистема питания / Трубопроводы топливные
» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2115-65/truboprovody_toplivnye-80/#part53091″>Клапан обратныйСистема питания / Трубопроводы топливные
Легковые автомобили / ВАЗ / ВАЗ-2110, 2111, 21121 чертеж

Инструкция по замене с карбюратором

Топливоочистительный элемент на ВАЗ 2109 с карбюратором, согласно регламенту, необходимо менять каждые 10 тыс

километров пробега, но, принимая во внимание невысокое качество нашего бензина, этот срок желательно сократить до 7 тыс. километров

Фильтр топлива находится под главным тормозным цилиндром и закреплен с помощью двух хомутов.

Расположение очистительного барьера

новый фильтр для ВАЗ 2109 с карбюратором;

набор ключей;
ветошь;
перчатки.

Этапы

Ослабляем хомут, который находится со стороны мотора.

Ослабляем хомутик

Снимаем шланг с топливоочистителя. Здесь нужно быть аккуратным потому, что может пролиться немного бензина.
Ослабив хомутик, снимаем шланг, который находится со стороны бака.

Патрубки подходящие к фильтру Ставим новый фильтр

Здесь также важно, чтобы стрелочка совпадала с направлением движения горючего. Она должна быть направлена в сторону насоса

Направление стрелочки Подтягиваем хомутики.

Затяжка хомутиков

Далее нужно произвести подкачку бензина в топливоочистительный элемент, потому что он еще сухой. Делать это нужно при помощи топливного насоса. Нажав пару, раз на его рычаг можно заметить, как фильтр начнет наполняться бензином.
Заводим автомобиль и проверяем, нет ли протеков бензина.

Модификации

Название	Год выпуска
LADA SAMARA седан (21099, 2115) 1300	05.1989 — 07.1997	Характеристики
LADA SAMARA седан (21099, 2115) 1500	09.1991 — 12.1996	Характеристики
LADA SAMARA седан (21099, 2115) 1300	05.1990 — 08.1999	Характеристики
LADA SAMARA седан (21099, 2115) 1500	11.1994 — 12.2006	Характеристики
LADA SAMARA седан (21099, 2115) 1300	07.1991 — 08.1999	Характеристики
LADA SAMARA седан (21099, 2115) 1500	07.1991 — 12.1996	Характеристики
LADA SAMARA седан (21099, 2115) 1100	07.1991 — 08.1999	Характеристики
LADA SAMARA седан (21099, 2115) 1300	02.1996 — 12.2006	Характеристики
LADA SAMARA седан (21099, 2115) 1.5	08.2003 — 12.2006	Характеристики
LADA SAMARA седан (21099, 2115) 1.5	01.2000 — 12.2006	Характеристики

Бензонасос ваз 2109: инжектор как работает. Замена и проверка

Потребуется рассмотреть особенности, которыми обладает бензонасос ВАЗ 2109. Инжектор если в системе впрыска топлива, то насос электрического типа. Его применение связано с тем, что возникает необходимость в управлении топливоподачей в камеры сгорания. Но, как вы знаете, бензин поступает сначала в специальную рампу, в которой происходит смешивание его с воздухом в определенной пропорции (14 к 1). В ней поддерживается постоянное давление, при помощи которого происходит подача смеси в камеру сгорания через отверстия в электромагнитных форсунках. Это устройства, которые превращают топливовоздушную смесь в очень мелкие капли. По сути, в камере сгорания воспламеняется туман, в котором находится бензин во взвешенном состоянии.

Как работает топливный насос

Ничего сложного в системе подачи топлива нет. Обычная помпа, которая приводится в движение ротором электрического двигателя. Чтобы обезопасить всю топливную систему от попадания мелких частиц, используется фильтр. Но на этом не окончены особенности, ведь стоит отметить, что необходимо поддерживать на одном уровне давление в рампе. А бензонасос ВАЗ 2109 (инжектор без него попросту не сможет работать) при условии, что будет постоянно качать бензин, станет нагнетать давление все выше и выше. А от этого работа системы нарушится.

Следовательно, нужно проводить регулировку давления. Для этого применяется специальное устройство, которое и называется регулятором давления. Он устанавливается в топливной рампе, соединяется с трубопроводом, который служит для сбрасывания излишков бензина в бак. При включении зажигания производится опрос датчика давления в рампе, после чего включается привод бензонасоса. После того как давление в рампе возросло до необходимого значения, топливный насос отключается. Следовательно, работает он не постоянно.

Как снять бензонасос

Расположен под задним сиденьем бензонасос ВАЗ 2109. Инжектор подразумевает его монтаж непосредственно в баке. Все дело в том, что насос погружного типа. В одном узле с ним находится датчик уровня топлива поплавкового типа. Работает он за счет того, что поплавок перемещает бегунок на переменном сопротивлении. При этом в цепи питания изменяется ток. По величине изменения определяется количество бензина, которое осталось в баке. Для снятия насоса вам потребуется использовать плоскогубцы, отвертки и ключ на 8.

Вполне возможно, что причиной того, что не происходит подача топлива, является неработающее реле бензонасоса ВАЗ 2109. Инжектор в своем составе имеет его, а также предохранитель, который запросто мог сгореть. Перед началом проведения работы тщательно очистите всю крышку, чтобы после снятия не попала пыль внутрь бака. Затем, используя отвертку, ослабьте хомуты, которыми затянуты шланги. Снимите их, если не получается руками, то попробуйте аккуратно обжать их плоскогубцами и прокручивать. После этого ключом на 8 выкручиваете все гайки, которыми крепится крышка к корпусу бака

Обратите внимание на то, что там имеются шайбы. Не потеряйте их

Вот и все, теперь насос может быть спокойно снят для замены или ремонта.

Проверка работоспособности насоса

Проверить несложно даже без наличия специальных приборов бензонасос ВАЗ 2109. Инжектор не сможет работать без давления в топливной рампе. Следовательно, вам нужно, чтобы двигатель насоса вращался. Проверить это несложно, достаточно подключить его выводы к аккумуляторной батарее. Если боитесь, то включите в разрыв одного провода лампу накаливания. Она поможет определить исправность обмотки двигателя

Обратите внимание на то, что фильтр должен быть максимально чистым. Если он забит, то обязательно поменяйте его

В противном случае помпа не сможет создать нужное давление.

Виды устройств по типу крепления

Кран управления тормозами прицепа

К важным особенностям запорных устройств относится способ крепления, который зависит от материала и технологии соединения трубопроводов. По способу соединения с трубопроводом обратные клапаны делят на:

муфтовые;
наварные;
фланцевые;
межфланцевые.

Первая разновидность соединяется с трубами через резьбовой переход. Наварный же вариант больше подходит для применения в трубопроводах, по которым осуществляется перекачивание агрессивных сред. Фланцевые устройства оснащены фланцами с уплотнителями, через которые и производится подключение. Что касается обратных клапанов с межфланцевым креплением, они имеют специальные фиксирующие шпильки. При этом последний вариант выпускается исключительно в двустворчатом либо дисковом исполнении.

В системах водоснабжения обычно используются запорные устройства с подъемно-пружинным механизмом и муфтовым соединением. Они отличаются удобством монтажа и демонтажа, и их ремонт чаще всего ограничивается заменой пружины, представляющей собой наиболее слабый элемент во всей арматуре.

Описание конструкции

Запас топлива находится в баке, расположенном под днищем в зоне заднего сиденья. Бак — стальной, состоит из двух сваренных между собой штампованных частей. Через дренажный шланг бак связан с сепаратором, улавливающим пары бензина. Конденсат из сепаратора сливается обратно в бак. Сепаратор сообщается с атмосферой через двухходовой клапан, препятствующий чрезмерному повышению или понижению давления в топливном баке. Заливная горловина соединена с баком резиновым бензостойким шлангом, закрепленным хомутами. Пробка герметична.

Через топливозаборник с сетчатым фильтром бензин из бака подается по стальным топливопроводам и резиновым бензостойким шлангам к фильтру тонкой очистки топлива, бензонасосу и далее — к карбюратору. Бензин засасывается из бака за счет разрежения, создаваемого бензонасосом.

Фильтр тонкой очистки — с бумажным фильтрующим элементом в пластмассовом корпусе, неразборной конструкции. На корпусе фильтра нанесена стрелка, которая должна совпадать с направлением движения топлива.

Топливный насос — диафрагменного типа, с механическим приводом от эксцентрика распределительного вала, с рычагом ручной подкачки. Он состоит из нижнего корпуса с рычагами привода, верхнего корпуса с клапанами и патрубками, диафрагменного узла и крышки. Диафрагменный узел устанавливается между верхним и нижним корпусами. Сверху устанавливаются две диафрагмы (рабочие), снизу — одна (предохранительная): она предотвращает попадание бензина в картер двигателя при разрыве рабочих диафрагм. В этом случае просочившийся бензин отводится через отверстия в наружной дистанционной проставке, находящейся между предохранительной и рабочими диафрагмами.

Диафрагмы вместе с внутренней проставкой и тарелками (с наружной стороны) собираются на штоке и крепятся гайкой. Шток Т-образным хвостовиком вставляется в полость балансира. Между диафрагменным узлом и нижним корпусом установлена пружина. Верхний корпус закрыт крышкой, закрепленной болтом. Под ней находится сетчатый топливный фильтр.

Насос крепится к двигателю двумя шпильками через теплоизолирующую проставку, уплотненную с двух сторон картонными прокладками.

Часть бензина, подаваемая к карбюратору, сливается обратно в бак через систему трубопроводов и шлангов — это улучшает охлаждение насоса и предотвращает образование паровых пробок в системе питания. В сливной магистрали предусмотрен обратный клапан, пропускающий топливо только в одном направлении — от карбюратора к баку.

В корпус воздушного фильтра может поступать холодный воздух через заборник возле радиатора или горячий — от заборника, установленного на выпускном коллекторе. Переключает потоки заслонка, управляемая терморегулятором. Встроенный термосиловой элемент открывает заслонку подачи горячего воздуха при температуре поступающего воздуха ниже 25 °С и полностью перекрывает ее, если воздух нагрет выше 35 °С. Таким образом, температура поступающего воздуха автоматически поддерживается в пределах 25–35 °С.

Воздушный фильтр — сухой, со сменным бумажным фильтрующим элементом. Корпус фильтра крепится на шпильках карбюратора через резиновую прокладку и фиксируется четырьмя самоконтрящимися гайками через металлическую пластину.
