↑ Управление коробкой передач

Привод управления коробкой передач

состоит из рычага переключения передач, шаровой опоры, тяги, штока выбора передач и механизмов выбора и переключения передач. На винты крепления тяги и рычага к штоку выбора передач перед сборкой наносят клей для резьб ТБ-1324. Винты крепления рычага и шарнира различаются длиной, покрытием и моментами затяжки. Винт крепления рычага фосфатирован (темного цвета), длиной 19,5 мм, затягивается моментом 3,4 кгс.м. Винт крепления шарнира кадмирован (золотистого цвета), длиной 24 мм, затягивается моментом 1,95 кгс.м. В шаровую опору перед сборкой закладывают смазку ЛСЦ-15.

Чтобы передачи самопроизвольно не выключались из-за осевого перемещения силового агрегата при движении автомобиля, в привод управления коробкой передач введена реактивная тяга, один конец которой связан с силовым агрегатом, а к другому концу прикреплена обойма шаровой опоры рычага переключения передач.

На внутреннем конце штока закреплен рычаг, который действует на трехплечий рычаг механизма выбора передач. Этот механизм выполнен отдельным узлом и крепится к плоскости картера сцепления.

В корпусе механизма выбора передач имеются две оси. На одной установлены трехплечий рычаг выбора передач и две блокировочные скобы. Другая ось проходит через отверстия блокировочных скоб, фиксируя их от проворачивания. Одно плечо рычага выбора передач служит для включения передач переднего хода, другое – для включения заднего хода, а на третье плечо действует рычаг штока выбора передач. На оси установлена вилка включения заднего хода.

↑ Описание коробки передач

Коробка передач

– механическая, двухвальная, с пятью передачами переднего хода и одной – заднего, с синхронизаторами на всех передачах переднего хода. Она конструктивно объединена с дифференциалом и главной передачей.

Корпус коробки передач состоит из трех частей (отлитых из алюминиевого сплава):

• картера сцепления 25,
• картера коробки передач 7
• и задней крышки картера коробки передач 1.

При сборке между ними наносят бензомаслостойкий герметик-прокладку (например, КЛТ-75ТМ или ТБ-1215). В гнезде картера находится специальный магнит, задерживающий металлические продукты износа.

Первичный вал 5 выполнен как блок ведущих шестерен, которые находятся в постоянном зацеплении с ведомыми шестернями всех передач переднего хода. Вторичный вал 40 – полый (для подачи масла под ведомые шестерни), со съемной ведущей шестерней главной передачи 17. На нем расположены ведомые шестерни 31, 33, 34, 36, 38 и синхронизаторы 32, 35, 39 передач переднего хода. Передние подшипники валов 18 и 12 – роликовые, задние 3 и 37 – шариковые. Радиальный зазор в роликовых подшипниках не должен превышать 0,07 мм, в шариковых – 0,04 мм. Под передним подшипником вторичного вала 18 расположен маслосборник 19, направляющий поток масла внутрь вала.

Дифференциал

– двухсателлитный. Предварительный натяг в подшипниках 29 (0,25 мм) регулируется подбором толщины кольца 28, устанавливаемого в гнезде картера коробки передач под наружным кольцом подшипника дифференциала. К фланцу коробки дифференциала крепится ведомая шестерня главной передачи 27.

Как работает двухвальная МКПП, особенности конструкции

Во время работы ДВС, энергия вращения передается через узел сцепления на ведущий вал коробки. Одна часть шестерен на вторичном и первичном валу может свободно вращаться, а другая – устанавливаться на валу неподвижно. Это зависит от модели КПП. Также для сглаживания угловых скоростей и плавного включения передач на каждом валу есть синхронизатор.

Шестерни валов (вторичного и первичного) постоянно взаимодействуют между собой. Определить, какие из них вращаются, а какие жестко зафиксированы, можно следующим образом. Шестерни у муфт синхронизаторов вращаются на валу постоянно. А на главной передаче они неподвижны.

Для передачи момента от валов КПП на колеса, задействуется дифференциал и главная передача. Для чего служит дифференциал? Он предназначен для изменения угловой скорости вращения ведущих колес. Это актуально при прохождении поворотов и при любой другой смене траектории движения авто. Дифференциал обеспечивает лучшую устойчивость авто на дороге и равномерный износ шин протектора.

Узел выбора передач находится в корпусе трансмиссии. Он являет собой набор штоков и вилок, двигающий муфту синхронизаторов. Узел выбора передач имеет защиту от включения сразу двух скоростей.

Что происходит во время включения передачи

• Когда рычаг находится в положении «нейтраль», маховик не передает вращательный момент и крутится свободно от диска сцепления. При этом шестерни валов МКПП свободно прокручиваются.
• Если водитель включает передачу, в данный момент перемещается муфта синхронизатора через систему тяг или тросиков.
• Муфта выравнивает обороты вала и используемой шестерни.
• Муфта входит в зацепление с шестерней КПП.
• Вращательный момент передается от первичного на вторичный вал трансмиссии.
• Энергия вращения передается в полном объеме от ДВС на колеса с определённым передаточным числом. Каждая передача имеет свое число. Чем ступень КПП выше, тем оно меньше.

Для того, чтобы выполнить движение назад, применяется дополнительный вал. Он имеет промежуточную шестерню реверсивного движения. Синхронизаторы у данной передачи отсутствуют, поэтому включать ее необходимо только после полной остановки авто.

Преимущества и недостатки МКПП

Для наглядности положительные и отрицательные стороны механической коробки передач представим в виде сравнительной таблицы.

Преимущества                                                                           Недостатки

Стоимость и масса коробки ниже в сравнении с другими типами КПП
Меньший уровень комфорта для водителя в сравнении с другими КПП
Высокие динамика разгона, топливная экономичность и КПД
Утомляющий для водителя процесс переключения передач
Высокая надежность за счет простоты конструкции
Необходимость периодической замены сцепления
Простое и недорогое обслуживание
Более низкая плавность хода автомобиля в сравнении с другими типами КПП
Возможность более эффективного движения по бездорожью

Возможность буксировки автомобиля

Диагностика

Перед началом работы следует произвести диагностику, это позволит точно определить в чем причина, и нужно ли снимать коробку с автомобиля. Это позволит избежать лишних и ненужных действий.

Обычно КПП демонтируют при следующих признаках поломки:

• Передачи включаются нечетко;
• Самопроизвольное отключение скорости;
• Посторонние звуки, высокий уровень шума;
• Во время набора скорости исчезает сцепление;
• Затрудненное включение передач;
• Утечка масла.

Все это является признаками поломки коробки . Тут однозначно придется производить ремонт агрегата или замену его на новый. Лучше устранить неисправность своевременно. Неисправная коробка становится причиной повышенных нагрузок на мотор, это приведет к ускоренному его износу. Также в один момент вы можете остановиться на дороге с полностью отказавшей КПП.

Помимо неисправностей коробку может потребоваться снять для ремонта других узлов автомобиля. Случаев, когда это требуется на самом деле достаточно много:

• Замена сцепления. Тут может быть, как замена корзины целиком, так и монтаж сменного диска;
• Если по какой-либо причине нужно заменить коробку;
• Демонтаж сальника коробки передач;
• Устранение течей через задний сальник коленвала;
• Установка нового выжимного подшипника;
• Снятие втулки;
• Демонтаж маховика;
• Для проведения прочих ремонтных операций.

Как видите, причин для демонтажа коробки достаточно много. Поэтому, следует точно знать, как эта работа производится. В целом, такая операция не сложна, но требует внимательности. Все-таки КПП весит порядка 30 кг. , то есть снятие требует физических усилий.

Рекомендуем: Грузоперевозки на Газели: главные преимущества

Синхронизаторы

Это важная составляющая любой механической трансмиссии. Служат синхронизаторы для сглаживания скорости вращения шестерни и вала. Переключение передач благодаря синхронизаторам происходит быстро и мягко. В устройство входит:

• Блокировочное кольцо.
• Ступица.
• Шестерня, имеющая фрикционный конус.
• Муфта включения.

Ступица – это главный элемент узла. Она имеет два шлица (наружные и внутренние). За счет них механизм соединяется с валом трансмиссии, двигаясь по нему в разную сторону. Благодаря наружному шлицу элемент соединяется с муфтой включения. Также устройство ступицы предполагает наличие трёх пазов. Каждый установлен под углом в 120 0 относительно друг друга. Данные пазы служат для установки «сухарей». Что это такое? Это подпружиненные элементы, фиксирующие муфту в положении «нейтраль». При такой установке муфты синхронизатор коробки не работает. Маховик свободно вращается, не передавая момент на коробку. Сама муфта соединяет шестерни с валом коробки. Деталь устанавливается на ступице. С внешней стороны она соединяется с вилкой КПП.

Для выравнивания угловых скоростей используется блокировочное кольцо. Сглаживание вращения происходит за счёт трения. Кольцо не дает муфте замкнуться, пока шестерня и вал не будут иметь равные обороты вращения. Внутренняя часть блокировочного кольца обладает конусной формой.

Как работает синхронизатор в МКПП:

• Муфта при нерабочем состоянии находится в среднем положении. Шестерни на валах трансмиссии свободно вращаются.
• При выборе водителем передачи, муфта двигается к шестерне посредством вилки. При этом муфта двигает блокировочное кольцо. Последнее прижимается к конусу шестерни.
• Кольцо прокручивается и блокирует последующее движение муфты.
• За счет трения, обороты вала и шестерни выравниваются.
• Муфта зацепляет вал и шестерню КПП.
• Передается крутящий момент от маховика ДВС.

Устройство механической коробки передач

Устройство механической КПП Конструктивно механическая коробка передач состоит из следующих элементов:

• ведущий или первичный вал;
• ведомый или вторичный вал;
• промежуточный вал (для 3-х вальной МКПП);
• шестерни первичного и вторичного валов;
• механизм выбора передач;
• муфты синхронизаторов (синхронизаторы);
• картер;
• главная передача;
• дифференциал.

При этом устройство и принцип работы двухвальной и трехвальной трансмиссии отличаются друг от друга.

Двухвальная коробка передач: устройство и принцип работы

Схема двухвальной МКПП Этот тип коробки является наиболее распространенным. Крутящий момент от двигателя через муфту сцепления передается на первичный вал. В зависимости от конструкции конкретной коробки передач часть шестерней на первичном и вторичном валах жестко закреплены на них, а часть свободно вращаются. Также на каждом валу расположен минимум один синхронизатор. Шестерни первичного и вторичного валов находятся в постоянном зацеплении друг с другом. Понять, какие из них зафиксированы, а какие вращаются, очень просто: шестерни возле синхронизаторов всегда вращаются на валу.

Шестерня главной передачи жестко закреплена на ведомом валу. Крутящий момент от вторичного вала к колесам транспортного средства передают главная передача и дифференциал. Последний обеспечивает вращение колес с разной угловой скоростью.

Механизм выбора передач в двухвальной КПП расположен в корпусе коробки и состоит из вилок и штоков, перемещающих муфты синхронизаторов. Механизм оснащен защитой от одновременного включения двух передач.

Принцип работы двухвальной трансмиссии следующий:

1. В нейтральном положении рычага переключения передач крутящий момента от двигателя не передается на ведущие колеса, шестерни на валах свободно прокручиваются.
2. При перемещении рычага водитель перемещает муфту синхронизатора соответствующей вилкой через систему тросиков или тяг.
3. Муфта синхронизирует угловые скорости соответствующей шестерни и вала, на котором расположен синхронизатор.
4. Муфта синхронизатора входит в зацепление с шестерней и крутящий момент начинает передаваться с первичного вала на вторичныый.
5. Происходит передача крутящего момента от двигателя на ведущие колеса с заданным передаточным числом.

Для движения задним ходом используется дополнительный вал с промежуточной шестерней заднего хода.

Схемы передачи крутящего момента на каждой из передач:

Нейтральное положение

1-я передача

2-я передача

3-я передача

4-я передача

5-я передача

Задний ход

Трехвальная КПП: устройство и принцип работы

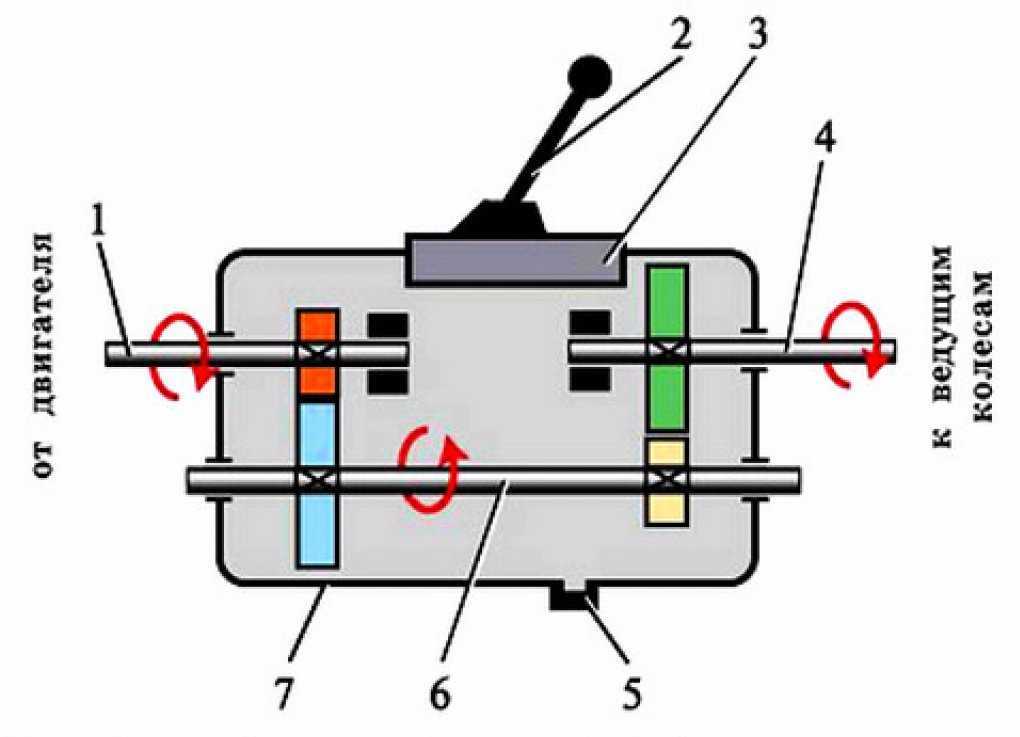

Отличие трехвальной механики от двухвальной в том, что здесь используются три вида валов. Помимо ведомого и ведущего также применяется промежуточный вал.

Первичный вал, соединенный со сцеплением, передает крутящий момент на промежуточный. Передача происходит через соответствующую шестерню – таким образом, валы находятся в постоянном зацеплении.

Устройство трехвальной МКПП

Промежуточный вал расположен параллельно первичному, все шестерни на нем жестко зафиксированы.

На одной оси с первичным расположен вторичный вал. За это отвечает упорный подшипник на ведущем валу, в который входит вторичный вал. При этом шестерни ведомого вала могут свободно вращаться и не имеют жесткой фиксации с валом. Шестерни вторичного вала находятся в постоянном зацеплении с шестернями промежуточного вала. Следовательно, в нейтральном положении КПП крутящий момент от первичного вала передается на промежуточный и далее на шестерни вторичного вала. Но поскольку они свободно вращаются на валу, автомобиль не двигается.

Между шестернями вторичного вала находятся синхронизаторы, работа которых заключается в выравнивании угловых скоростей шестерен вторичного вала с угловой скоростью самого вала за счет сил трения.

Синхронизаторы жестко закреплены на вале и за счет шлицевого соединения могут двигаться по нему в осевом направлении.

В отличие от двухвальной КПП, механизм переключения в трехвальной трансмиссии располагается на корпусе коробки и состоит из рычага управления и штоков с вилками. Механизм также оснащен блокирующим устройством для предотвращения одновременного включения двух передач.

Он может также иметь и дистанционное управление. При этом дистанционный механизм переключения обеспечивает кулиса или шарнирные тросы.

Принцип включения передач в трехвальной КПП аналогичен принципу работы двухвальной трансмиссии.

Подробнее о том, что представляет собой «механика»

Как работает механическая КП? Что она из себя представляет? Давайте разберемся. Механическая коробка передач выполняет простую и понятную функцию: смена передаточного отношения скорости вращения колесам от мотора. Важная составляющая часть её – передаточный механизм зубчатого (чаще всего) вида. Мы уже выяснили, что функционирует механическая КП путем манипуляций водителя, который самостоятельно решает, какое в настоящий момент значение передаточных чисел требуется для корректной работы всего авто.Отсюда и название – механическая, что предполагает полностью ручное управление.

Регулировка КПП

Далеко не всегда для налаживания работы коробки необходимо ее снятие. Хотя если предусматривается замена подшипников КПП или другие ремонтные мероприятия, простой регулировкой не обойтись.

Для «десятки» характерны ситуации, при которых скорости плохо переключаются, их попросту выбивает. Чтобы подобные ситуации исправить, конструкция включает в свой состав механизм по регулировке привода выбора передачи.

Статья в тему: Топливный фильтр на ВАЗ 2110: замена своими руками, рекомендации

Регулировка требуется в нескольких ситуациях:

• Недавно выполнялась замена подшипников первичного вала на ВАЗ 2110 или другой вид ремонта с обязательным снятием КПП;
• Наблюдается постоянный вылет одной из скоростей;
• Скорости переключаются туго, плохо, либо их выбивает непосредственно во время движения.

Если вы столкнулись с одной из подобных ситуаций, тогда регулировки будет не избежать. Хотя это лучше, чем демонтаж и полноценный ремонт коробки переключения передач. Выполняется операция следующим образом:

1. Снизу автомобиля отыщите гайку с болтом, которые стягивают хомут крепления тяги КПП. Ее не нужно полностью снимать, а просто немного ослабить.
2. Пазы тяги немного раздвигаются при помощи обычной отвертки, а также расширьте щель в хомуте. Так тяга будет легче передвигаться к штоку выбора скоростей. Шток нужно установить в нейтраль.
3. Снимите чехол с ручки КПП.
4. Согласно шаблону, выставьте рычаг — в окно накладки кронштейна для блокировки задней передачи устанавливается шаблон. Далее вводится упор оси рычага в имеющийся паз шаблона. Его нужно прижимать в поперечном направлении, но не прикладывать большое усилие.
5. Теперь регулируется осевой люфт штока в заднем направлении, плюс настраивается осевой люфт при помощи поворота налево.
6. Хомут ставится на место, оставляя пространство до конца тяги в несколько миллиметров. Теперь хомут как следует затягивается болтом.

Трёхвальная МКПП

Главная ее особенность – число валов. В конструкции используется три вала. Это:

• Ведущий (он же первичный).
• Ведомый (иное название – вторичный).
• Промежуточный.

На трёхвальной МКПП синхронизаторы расположены на валу и не вращаются. Но они могут перемещаться в осевом направлении благодаря шлицевому соединению. Чем еще особенный данный тип МКПП? Узел переключения скоростей находится на корпусе КПП. Он состоит из:

• Рычага.
• Нескольких штоков с вилками.

Дополнительно данный узел оснащается блокирующим устройством, которое защищает от включения нескольких скоростей сразу.

Управление вилкой КПП может осуществляться дистанционно. Такая конструкция используется, когда нет возможности установить рычаг напрямую в коробку. В этом случае конструкция предполагает наличие шарнирных тросов или кулисы. Данный вариант часто используется на автобусах и грузовиках.

Как работает трёхвальная МКПП:

• Когда рычаг КПП находится в «нейтрали», вращательный момент не передается от ДВС на колеса. Когда водитель меняет положение рычага КПП, вилка двигает синхронизатор.
• Муфта выравнивает обороты ведомого вала коробки и шестерни, а далее входит в зацепление.
• Шестерня вторичного вала МКПП блокируется.
• Трансмиссия передает вращательный момент на колеса с определенным передаточным числом.

Переключения осуществляются менее, чем за полсекунды. Каждая ступень работает в определенном диапазоне скорости движения авто.

https://youtube.com/watch?v=Bb7leiitIo4

Устройство механической коробки передач

• картера;
• первичного, вторичного и промежуточного валов с шестернями;
• дополнительного вала и шестерни заднего хода;
• синхронизаторов;
• механизма переключения передач с замковым и блокировочным устройствами;
• рычага переключения.

Сцепление

Сцепление является неотъемлемым компонентом механической КПП, осуществляющим разъединение двигателя и коробки в момент переключения ступеней без последствий для агрегатов. Говоря упрощенно — сцепление отключает крутящий момент. В момент выжатой педали сцепления мотор и колеса автомобиля вращаются отдельно друг от друга.

Сцепление создано для аккуратного соединения мотора и колес. Состоит из двух дисков, один из которых соединен с двигателем, второй — с колесами. В момент отпускания педали сцепления диски прижимаются и начинаются вращаться вместе. Именно поэтому и важна плавность отпускания педали.

Шестерни и валы

В стандартных МКПП оси валов расположены параллельно, на них располагаются шестеренки. Ведущий (первичный) вал присоединяется к маховику мотора через корзину сцепления, находящиеся на нем продольные выступы передвигают второй диск сцепления и передают через жестко закрепленную ведущую шестерню вращающий момент на промежуточный вал.

В хвостовике ведущего вала расположен подшипник, к которому примыкает конец вторичного. Отсутствие фиксированной связи делает возможным крутиться валам независимо друг от друга в разных направлениях и с разными скоростями.

На ведомом вале имеется целый набор различных шестерней как жестко закрепленных, так и свободно вращающихся.

Синхронизаторы

Угловые скорости первичного и вторичного валов уравниваются при содействии синхронизатора и становится возможным смена ступени. Синхронизаторы обеспечивают более щадящий режим эксплуатации КПП и пониженный шум.

Зубья последнего устанавливаются против зубьев муфты, поэтому последующее смещение муфты становится невозможным. Муфта заходит без противодействия в зацепление с малым венцом на шестерне. Шестерня за счет такого соединения жестко блокируется с муфтой. Такой процесс осуществляется за доли секунды. Один синхронизатор обычно обеспечивает включение двух передач.

Как пользоваться механической коробкой

Использование автомобиля с механической КПП имеет некоторые особенности, которые нужно знать автолюбителю.

Во-первых, это последовательность действий при запуске машины:

• выжать педаль сцепления до упора и передвинуть рычаг КПП в положение нейтральной передачи, если есть сомнения правильно ли выбрана скорость необходимо пошевелить рукоятку рычага в стороны, при нахождении рукоятки КПП в нейтральном положении рычаг свободно ходит вправо и влево;
• при переводе автомобиля на нейтральную ступень необходимо зафиксировать транспорт во избегании неконтролируемого движения, для этого машина ставится на ручной тормоз или выжимается педаль тормоза;
• при выжатом сцеплении и удерживании машины тормозом необходимо повернуть ключ зажигания, при этом должны загореться значки на панели приборов, как только потухнут почти все значки следует дальше повернуть ключ и после запуска двигателя отпустить ключ.

Во-вторых, схема переключения на МКПП. Она чаще всего находится на внешней части рукоятки рычага. При переключении передачи рекомендуется ориентироваться на тахометр. Переключаться на более высокую передачу можно раскрутив обороты двигателя до 1500–2000 об/мин в случае дизельного мотора и до 2000–2500 об/мин в случае бензинового.

В-третьих, процесс переключения передач. Он состоит из нескольких этапов:

• отпустить педаль газа;
• левой ногой выжать педаль сцепления до упора;
• рукой передвинуть рычаг в необходимое положение;
• аккуратно отпустить педаль сцепления и потихоньку нажать педаль акселератора.

В-четвертых, регулярная проверка уровня рабочей жидкости и замена ее согласно указаниям производителя продлят период эксплуатации механической КПП.
