Не работает печка в нексии: дует холодный воздух, не работает блок управления, направления, что делать

Дополнительный отопительный радиатор в автомобиле Daewoo Nexia

Недостаток некоторых моделей данной марки в недостаточном прогреве салона при низких температурах окружающей среды можно устранить установкой дополнительного радиатора печки.

Второй радиатор для печки салона обеспечивает водителю и пассажирам комфортные условия пребывания в авто

Необходимость дополнительной печки

Вторая печка в машине решает задачу создания оптимальной температуры в салоне машины.

Существуют и другие способы разрешения это проблемы:

Установка дополнительной водяной помпы.
Корректировка характеристик термостата.

Однако дополнительное отопительное оборудование в виде второго радиатора проще иных способов позволяет организовать поддержание необходимого теплового режима в салоне автомобиля. Вследствие этого владельцы Daewoo Nexia, как правило, прибегают именно к данному варианту.

Даже самая низкая температура за бортом не будет оказывать влияния на качество обогрева салона, не создавая дискомфорта для водителя и пассажиров.

Порядок установки второго отопителя

Для оборудования Daewoo Nexia дополнительным отопительным радиатором потребуются следующие материалы:

радиатор от печки отечественного автомобиля ВАЗ-2106 либо ВАЗ-2109;
два отрезка резинового шланга по одному метру каждый;
два соединительных тройника;
кран шарового типа;
два крановых штуцера;
десяток металлических прочных хомутов;
материал изолон (лучше, если он будет фольгированного типа);
уплотнитель дверей от ВАЗ-2109.

Самостоятельная установка дополнительного радиатора осуществляется на эстакаде либо смотровой яме.

Процедура установки предусматривает выполнение следующих этапов работ:

Отключение минусового контакта с клеммы АКБ для обеспечения безопасности проведения ремонта. Разъединение контакта АКБ является обязательным правилом соблюдения мер безопасности.
Слив антифриза либо другой используемой ОЖ с СЖО двигателя в чистую, заранее приготовленную тару. Жидкость можно будет использовать повторно при её удовлетворительном состоянии.
Демонтаж защиты, под которой размещён кожух отопительного комплекса. Для этого необходимо вывернуть болты, которые крепят кожух.
Удаление заслонки, обеспечивающей рециркуляцию в районе дворника с правой стороны, под жабо.

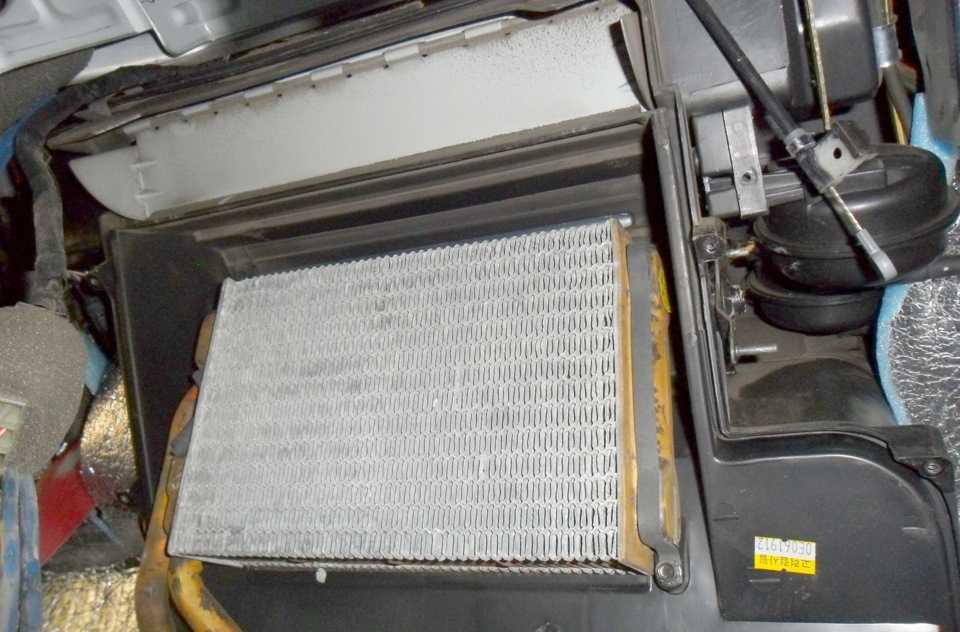

Установка дополнительного отопительного радиатора к основному.
Прокладывание изолоном пространства под радиаторами. Второй радиатор размещается несколько выше первого. Под его нижнюю часть помещается резиновый дверной уплотнитель.
Закрытие отверстия, которое используется для рециркуляции.
Прокладывание изолоновым слоем пространства между печками, обеспечивая тем самым необходимую теплопроводность.
Подключение ко второму радиатору приготовленных шлангов.
Их фиксация с помощью хомутов.
Подключение этих шлангов, с использованием тройников, к основным магистралям заводского радиатора отопителя. Место врезки может быть любым.
Монтаж шарового крана в доступном месте, чтобы в летний период можно было легко перекрыть подачу ОЖ на второй радиатор отопителя.
Установка жабо, его крепёж к кузову.

Последовательность действий при демонтаже модуля управления отопителем

Сразу заметим, что в процедуре его снятия нет ничего сложного, но всё же при выполнении каждого её шага необходимо соблюдать осторожность, поскольку есть большая вероятность повреждения электронной платы.Приступаем к демонтажу

Нужно аккуратно (чтобы не сломать защёлки), отсоединять с каждой стороны облицовку модуля в области расположения печки и магнитолы. После чего снять её с центральной панели. Тросик заслонки следует отсоединить. Удобнее всего к нему подобраться, находясь на переднем пассажирском кресле. Выкручиваем винт крепления тросика заслонки

Осторожно демонтируем стопорное кольцо. Теперь можно снять тросик заслонки

Стоит заметить, что при обратной сборке очень важно выставить правильное его натяжение, иначе управление заслонкой печки будет осуществляться неверно, из-за чего отопитель будет функционировать некорректно

На этом этапе потребуется запастись терпением и выполнить его максимально аккуратно, поскольку теперь следует отстегнуть защёлки, которые удерживают модуль климатической системы. Они находятся в верхней и нижней его частях

При помощи плоской отвёртки их нужно осторожно поддеть и отогнуть

Важно! Защёлки выполнены из хрупкого материала, который легко ломается. Вакуумные трубки также должны быть сняты. Чтобы это сделать, достаточно немного разжать их крепления, после чего шланги должны легко сниматься

Тросик, при помощи которого осуществляется взаимодействие ручки с краником отопителя, вытягивается на себя. Далее снимаем клемму от вентилятора с колодки. Отсоединяем клемму питания. Можно извлекать из центральной панели модуль климатической системы Нексии

Чтобы это сделать, достаточно немного разжать их крепления, после чего шланги должны легко сниматься. Тросик, при помощи которого осуществляется взаимодействие ручки с краником отопителя, вытягивается на себя. Далее снимаем клемму от вентилятора с колодки. Отсоединяем клемму питания. Можно извлекать из центральной панели модуль климатической системы Нексии

Вакуумные трубки также должны быть сняты. Чтобы это сделать, достаточно немного разжать их крепления, после чего шланги должны легко сниматься. Тросик, при помощи которого осуществляется взаимодействие ручки с краником отопителя, вытягивается на себя. Далее снимаем клемму от вентилятора с колодки. Отсоединяем клемму питания. Можно извлекать из центральной панели модуль климатической системы Нексии.

При обратной сборке важно уделить внимание контактным местам клемм, при необходимости очистить их от грязи и коррозии. Нужда в демонтаже блока управления отопителем Дэу Нексия в своём большинстве связана с заменой лампочек его подсветки либо регулировкой хода рычагов управления печкой. Если с тем, как снять блок управления печкой на Нексии у большинства автомобилистов проблем не возникает, то правильная последовательность его разборки вызывает некоторые трудности

Если с тем, как снять блок управления печкой на Нексии у большинства автомобилистов проблем не возникает, то правильная последовательность его разборки вызывает некоторые трудности

Поэтому крайне важно знать, как разобрать блок управления печкой на Нексии для выполнения его ремонта

Принятые ответы

Для устранения проблемы водителю придётся приобретать новый вакуумный переключатель, так как по отдельности крепёжные планки для него не продаются. Разрушение подшипников электромотора Как уже говорилось выше, центральный вал отопительного электромотора с крыльчаткой подвешен на двух шариковых подшипниках, которые со временем могут разрушиться.

Если это произошло, то водитель после включения печки услышит характерный скрип, постепенно переходящий в громкий скрежет. Решить проблему можно только заменой печного электромотора, поскольку подшипники к нему по отдельности не продаются.

После этого заслонки опускаются в крайнее нижнее положение. В результате доступ горячего воздуха к ногам пассажира и водителя перекрывается практически полностью.

Проблема решается снятием бардачка и заменой вакуумного переключателя. Кнопки этого модуля выходят из строя довольно редко. Однако необходимость снять блок управления может возникнуть при поломке вакуумного переключателя, о котором упоминалось выше.

Ничего сложного в демонтаже блока нет, и для работы понадобится только плоская отвёртка. Последовательность демонтажа контрольного блока Чтобы извлечь сломанное устройство, разумновоспользоваться рекомендациями опытных ремонтников: Блок управления печкой находится на центральной панели салона Система отопления салона состоит из следующих частей: Он прогревает воздух и обдувает стёкла со стороны салона.

Увеличение температуры воздуха осуществляется за счёт обмена тепла между стенками радиатора и нагревшимся антифризом, который поступает от двигателя.

Нагнетатель представляет собой электрический мотор с вращающимися лопастями. Изменение скорости вращения позволяет регулировать поток поступающего от печки воздуха, делать его более или менее интенсивным.

Она позволяет водителю регулировать работу нагнетателя. Заслонка контролирует все воздушные потоки, проходящие через радиатор, позволяя менять температурный режим в салоне. Устройство располагается в общей конструкции печки.

Этот узел представляет собой пластиковый рычажок, который управляет потоком воздуха. В процессе работы он открывает или закрывает тепловую магистраль радиатора и направляет потоки воздуха в разные зоны салона обдув стекла, зона ног, задняя часть и т. По ним принудительно циркулирует нагретая двигателем охлаждающая жидкость, являющаяся основным источником тепла для печки.

Его технические характеристики следующие: Электродвигатель призван обеспечивать нормальный режим работы печки в любых условиях Вакуумный переключатель печки — это устройство управления заслонками. Водитель из салона может установить комфортный для себя режим работы печки, передвигая рычажки на блоке управления.

Дэу нексия n 150 заслонка печки на стекло

Если же не удаётся направить поток воздуха в нужную область салона, потребуется провести небольшой ремонт. Переключатель тепло-холод или переключатель направления обдува? Возможно, он соскочил или ещё что-то с ним приключилось, подвигай ручку и посмотри, работает ли.

А если обдува — то, скорее всего, соскочил шланг тонкий такой, почти как стержень от ручки , идущий от впускного коллектора в салон под приборку — привод у заслонок вакуумный, а вакуум берётся из впуска по шлангу.

Воздухозаборник принимает нужное количество воздуха, подаёт его в узлы печки — там он прогревается и поступает в салон. Поэтому рекомендуется использовать этот режим только при пересечении местности с сильными запахами свалки, пожары и т. Также не рекомендуется включать рециркуляцию в зимнее время, так как на стёклах начнёт быстро скапливаться и замерзать конденсат. Это сильно затруднит водителю обзор. Основные неисправности печки Выход из строя печки может привести к неприятным для водителя последствиям.

Наиболее сильно это ощущается в холодное время года. При возникновении такой ситуации сначала необходимо точно диагностировать причину неисправностей. Печка слабо нагревает воздух На приводе заслонки может появиться люфт.

При этом печка будет работать в штатном режиме, но из-за люфта заслонка начнёт прогибаться под собственным весом, образуя щель.

Принцип работы системы отопления «Дэу Нексии»

Система обогрева в автомобиле устроена следующим образом. Двигатель машины в процессе работы нагревается. Для его охлаждения используется антифриз, заливаемый в охлаждающую рубашку мотора. Эта жидкость нагревается вместе с мотором, а нагревшись, уходит в главный радиатор автомобиля. Оттуда по системе патрубков горячий антифриз поступает в малый радиатор печки, обдуваемый небольшим вентилятором. Тепло оттуда через специальные воздуховоды поступает в салон и обогревает его. В задних дверях автомобиля находятся вытяжные отверстия, необходимые для вентиляции салона. Через них избыточное тепло уходит наружу.

Схема основных элементов системы отопления на «Дэу Нексии»

Здесь же следует отметить одну особенность отопительной системы «Дэу Нексии»: она может работать независимо от кондиционера. Такие конструктивные решения на легковых автомобилях встречаются довольно редко. Отопитель «Дэу Нексии» не только обогревает салон, но и предотвращает обмерзание стёкол, причём работать он может вместе с кондиционером. Эта особенность пригодится, если водитель пожелает снизить температуру воздуха в салоне на несколько градусов без выключения печки.

Особенности управления печкой Daewoo Nexia

Отопительная система на рассматриваемом автомобиле функционирует отдельно, без привязки к кондиционеру. Печка согревает и вентилирует салон, предотвращая запотевания лобового и боковых окон.

Иногда водители включают кондиционер при включенной печке. Это позволяет быстро освежить воздух в салоне автомобиле и продолжить греть стекла от запотевания. Особенностью управления климат системой на Daewoo Nexia является тот факт, что охлаждение и обогрев находятся в одном модуле. Поэтому водителю достаточно воспользоваться регуляторами, которые находятся на панели приборов, чтобы контролировать температуру внутри машины.

Управление печкой Дэу Нексия осуществляется с помощью следующих элементов, которые можно найти на панели приборов:

переключатель скорости вращения вентилятора. Регулировка происходит в сторону уменьшения или увеличения этого показателя. Причем настройка не гибкая и ограничена четырьмя позициями;
включение режима рециркуляции потоков воздуха;
регулировка температуры с помощью поворотов заслонки;
включение системы кондиционирования;
регулятор направления воздушных поток внутри салона, например «Ноги-Лицо».

При этом на режимы печки Дэу Нексия не влияет положение регулятора температуры поступающего воздуха. Четыре скорости работы вентилятора изменяются с помощью разности в подачи напряжения на моторчик. При этом заслонка меняет свое положение с помощью привода, а терморегулятор связывается тросиком с исполнительным элементом.

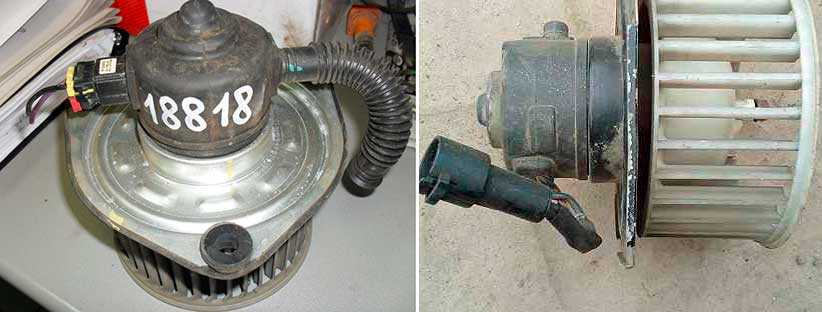

Двигатель отопителя

Электродвигатель отопителя установлен за печным радиатором. Этот компактный моторчик вращает пластиковую крыльчатку, создавая непрерывный поток воздуха, проходящий через радиаторные трубки. Корпус двигателя — металлический, внутри расположен ротор с медной обмоткой и центральным валом на шарикоподшипниках.

Корпус электродвигателя печки на «Нексии» выполнен из инструментальной стали

К ротору плотно прилегают металлографитные щётки, снимающие электрический заряд. Номер двигателя по каталогу — 6841SB566905. Он совместим с другими автомобилями «Дэу» (например, с «Дэу Эсперо»). Стоимость — от 5000 рублей.

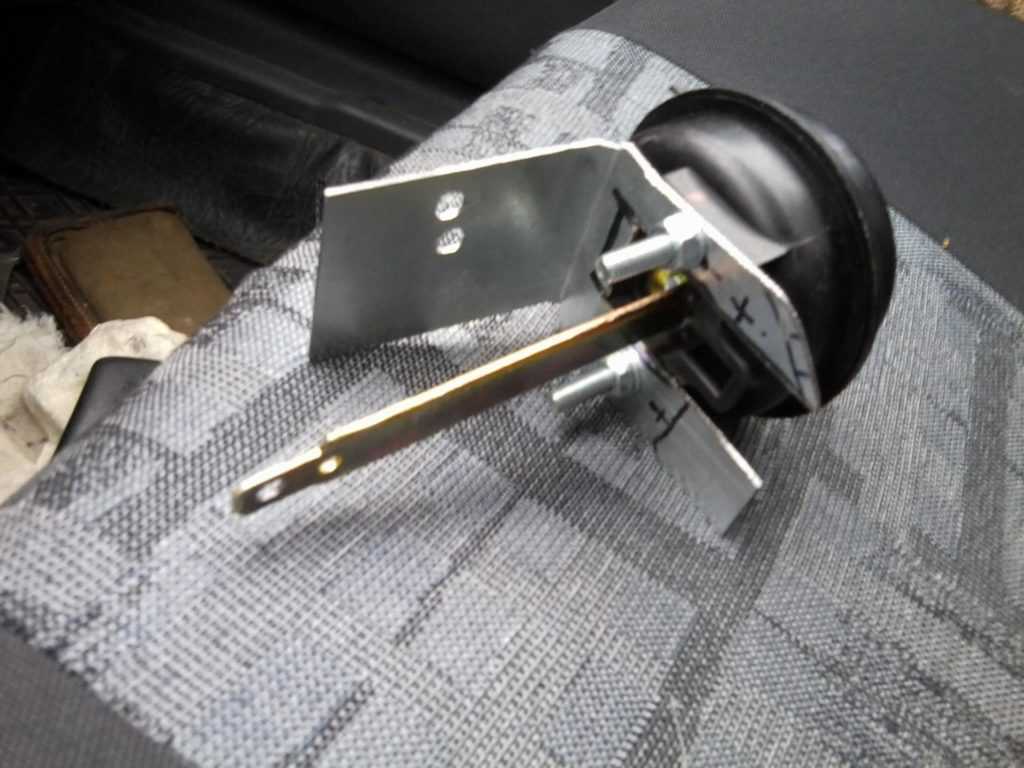

Вакуумный переключатель отопителя

Вакуумный переключатель печки на автомобиле «Дэу Нексия» расположен за бардачком. Именно это устройство отвечает за открытие и закрытие внешней воздухозаборной заслонки и заслонок рециркуляции тёплого воздуха в салоне.

Заслонки на «Дэу Нексии» открываются с помощью вакуумного переключателя

Управляется с помощью кнопок, расположенных на контрольном блоке отопителя. Номер устройства по каталогу — ER200347893. Стоимость вакуумного переключателя в фирменных магазинах «Дэу» — от 600 рублей.

Расположение предохранителя отопителя

Предохранительный блок «Дэу Нексии» находится под приборной панелью, над педалями газа и сцепления.

Печной предохранитель «Нексии» находится в правом нижнем углу блока: он зелёного цвета

Он закрыт пластиковой крышкой, на которой имеется наклейка со схемой расположения всех предохранителей и реле.

Предохранительный блок «Нексии» расположен над педалями и закрыт пластиковой крышкой

Предохранитель, отвечающий за отопитель, находится в правом нижнем углу блока и обозначается как F19.

Предохранитель, отвечающий за печку «Дэу Нексии», обозначен маркировкой F19

В том же блоке имеется реле печного вентилятора, используемое в ситуациях, когда моторчик печки работает на низких оборотах.

Устройство печки автомобиля «Дэу Нексия»

Печка позволяет создать в салоне любого автомобиля комфортный для водителя микроклимат. Кроме этого, она обогревает стёкла, освобождая их от наледи или инея. Всё это особенно актуально в холодное время года.

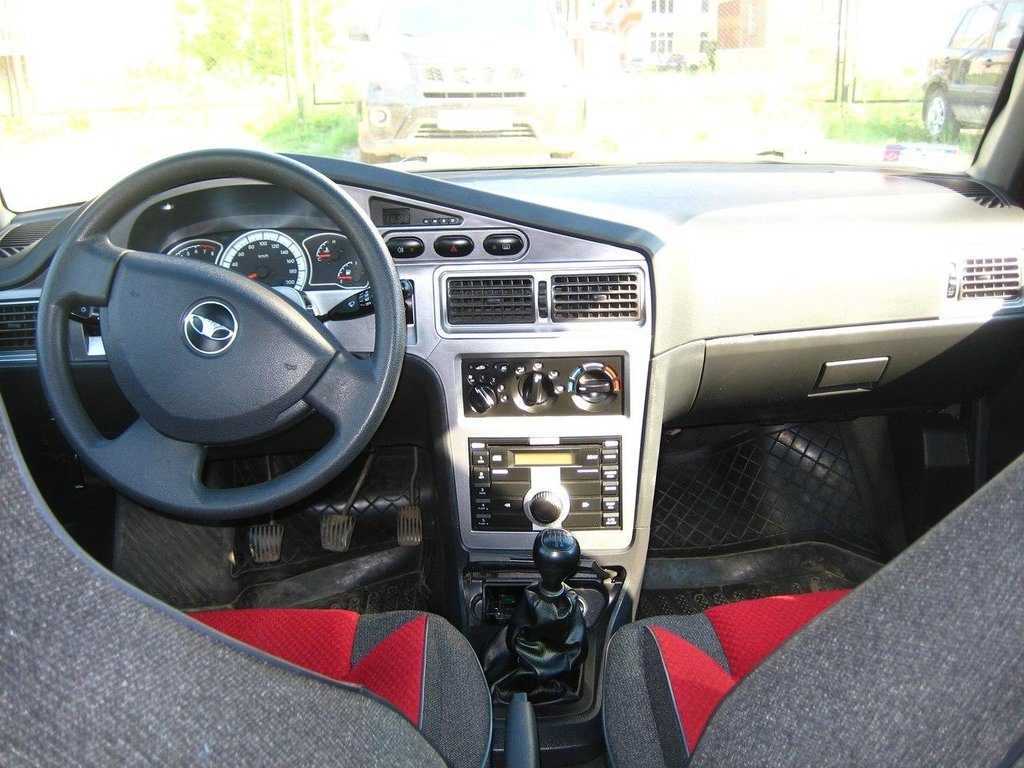

Блок управления печкой находится на центральной панели салона

Система отопления салона состоит из следующих частей:

Радиатор (теплообменник). Он прогревает воздух и обдувает стёкла со стороны салона. Увеличение температуры воздуха осуществляется за счёт обмена тепла между стенками радиатора и нагревшимся антифризом, который поступает от двигателя.
Нагнетатель (вентилятор). Нагнетатель представляет собой электрический мотор с вращающимися лопастями. Изменение скорости вращения позволяет регулировать поток поступающего от печки воздуха, делать его более или менее интенсивным.
Заслонка терморегулятора. Она позволяет водителю регулировать работу нагнетателя. Заслонка контролирует все воздушные потоки, проходящие через радиатор, позволяя менять температурный режим в салоне. Устройство располагается в общей конструкции печки.
Исполнительный элемент. Этот узел представляет собой пластиковый рычажок, который управляет потоком воздуха. В процессе работы он открывает или закрывает тепловую магистраль радиатора и направляет потоки воздуха в разные зоны салона (обдув стекла, зона ног, задняя часть и т. п.).
Шланги и магистрали. По ним принудительно циркулирует нагретая двигателем охлаждающая жидкость, являющаяся основным источником тепла для печки.

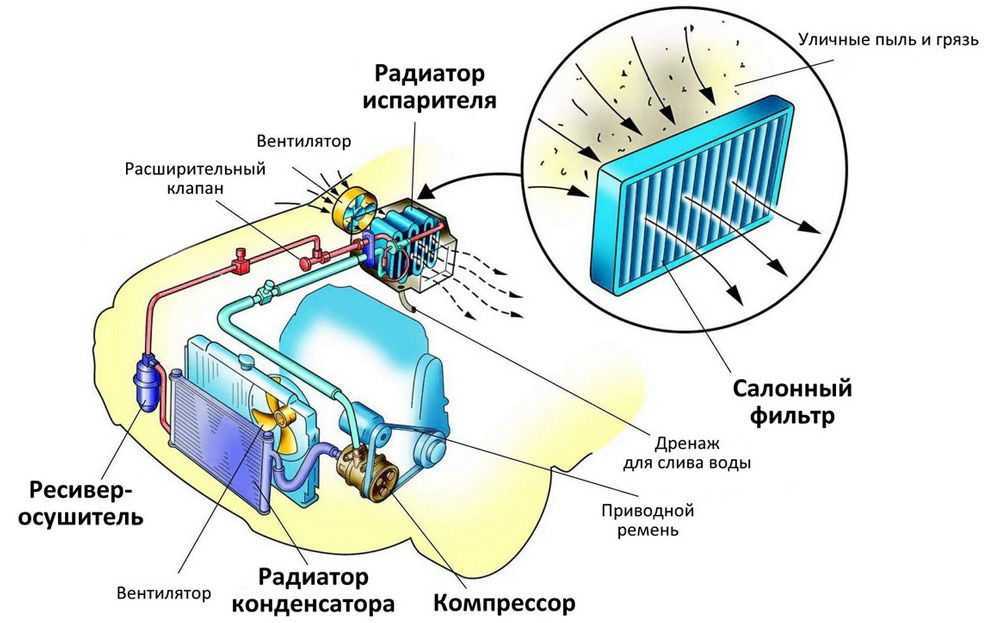

Типовая схема позволяет понять, как работает радиатор отопителя

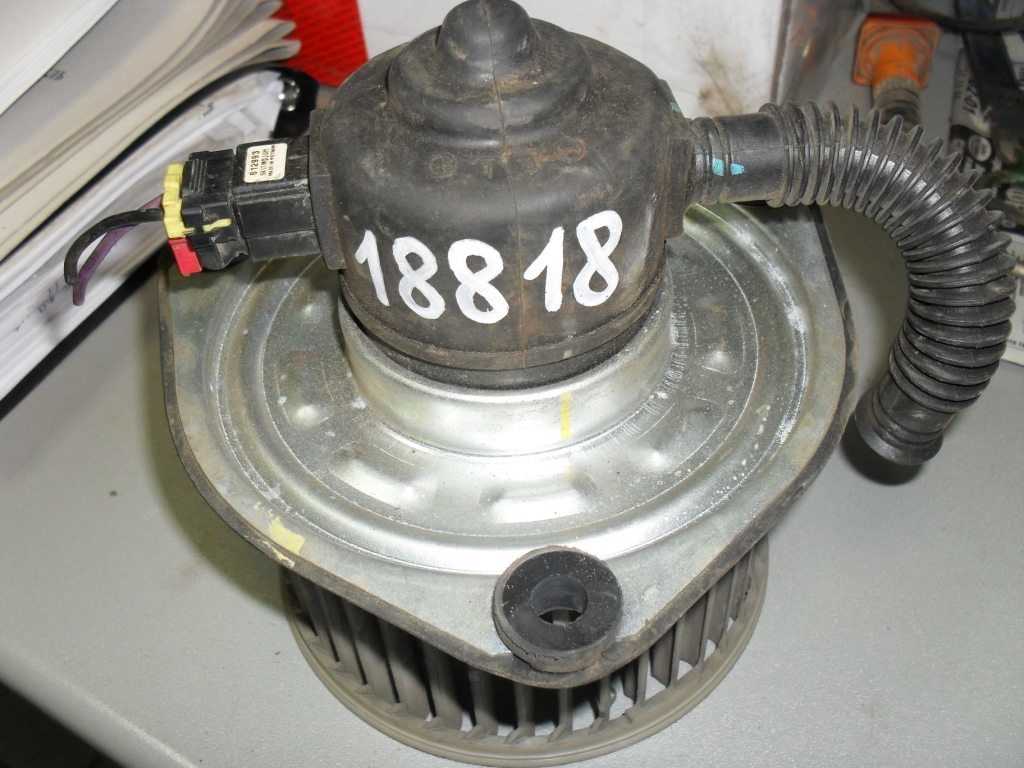

Электродвигатель печки автомобиля «Дэу Нексия» имеет цилиндрическую форму и пластиково-металлический корпус. Его технические характеристики следующие:

номинальное напряжение — 12 В;
сила тока — не более 20 А;
скорость работы крыльчатки — 3600 об/мин;
диаметр крыльчатки — 140 мм;
высота лопастей — 68 мм;
тип вентилятора — центробежный.

Электродвигатель призван обеспечивать нормальный режим работы печки в любых условиях

Вакуумный переключатель печки — это устройство управления заслонками. Водитель из салона может установить комфортный для себя режим работы печки, передвигая рычажки на блоке управления. Если же не удаётся направить поток воздуха в нужную область салона, потребуется провести небольшой ремонт.

Старожил

http://www.nexia-club.ru/f/hodovaya/4737-ne-rabotaet-pereklyuchatel-pechki/

Управление режимами обогрева осуществляется переключателем из салона

Особенности работы печки автомобиля «Дэу Нексия» в режиме рециркуляции

Автовладельцы знают, что долго эксплуатировать автомобиль «Дэу Нексия» с печкой, работающей в режиме рециркуляции, нельзя — в салоне может сильно увеличиться концентрация углекислого газа. Поэтому рекомендуется использовать этот режим только при пересечении местности с сильными запахами (свалки, пожары и т. п.).

Также не рекомендуется включать рециркуляцию в зимнее время, так как на стёклах начнёт быстро скапливаться и замерзать конденсат. Это сильно затруднит водителю обзор.

Диодизация #2 — Подкапотное пространство — Daewoo Nexia, 1.6 л., 2008 года на DRIVE2

Доброго суток времени жителям Drive2! Не так давно, прочитав одну из записей уважаемого vit95 я задался вопросом, а почему я так не могу? Я всё могу, нужно только время (хе-хе…) Ибо по ночам как то надоело стоять над капотом с телефоном в зубах… И вот они снова на столе, диодная лента (самая обычная, белая) и провода (совсем чуть-чуть), и естественно лучший друг начинающего «электрика» (*сарказм*) — паяльник

В плане была задумка подцепить к концевику и провода пропустить через переключатель, как с багажником, но как то не задалось, так что подцепил только к концевику 10 минут, и материал готов. На улице мороз, так что без фена не обошлось. Хоп-хоп, и лента на своём месте

Синие провода — по красоте

Для надежности проклеил ленту жидкими гвоздями (вроде так называется), и провода к капоту, что б не болтались. Из-за специфичности закрытия капота лента долго не продержится на месте. Наступила ночь, проснулась мафия, началось самое интересное

Результат полностью оправдал ожидания

Всё таки ленту немного не ровно приклеил, ну да ладно, Бог с ней

Прямо ангел со светящимся нимбом

В целом, лента освещает очень даже хорошо, при открытия капота включается автоматически, при закрытии так же отключается Парадокс, но с открытием багажника освещение капота так же загорается (О_О), но это уже мелочи. Так что могу с уверенностью советовать вам сделать то же самое, не пожалеете

www.drive2.ru

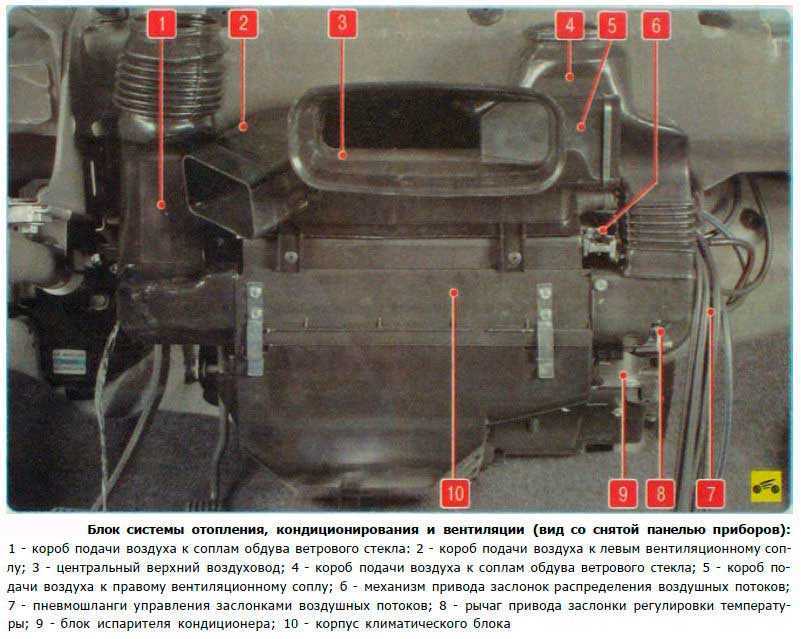

Устройство системы отопления ДЭУ Нексия

Чтобы разобраться в причинах поломки печки важно знать ее конструктивные особенности, из каких элементах она состоит и где находится ее «ахиллесова пята». Также важно знать общее устройство системы отопления и кондиционирования автомобиля

Системы отопления, вентиляции и кондиционирования Дэу Нексия расположены в одном блоке. Последний скрыт за панелью приборов.

В блоке расположены следующие элементы (смотрите схему ниже):

Электропривод вентилятора.
Теплообменники отопителя и кондиционера.
Два короба подачи воздуха к соплам обдува лобового стекла и такое же количество коробов для подачи воздуха к левым и правым вентиляционным соплам.
Верхний воздуховод, расположенный по центру.
Механизмы, рычаги, пневмошланги управления распределения воздушных потоков, привода заслонки регулировки температуры.

Электропривод вентилятора является одним из основных элементов системы характеристики которого важно знать (ремонт, замена и т.д.):

Тип – центробежный.
Напряжение 12В.
Сила тока – до 20А.
Высота лопастей – 68 мм.
Диаметр крыльчатки – 148 мм.
Обороты в минуту – 3600.

Стоит упомянуть и про панель управления, на которой расположены:

Рукоятка переключения в 1,2,3,4 режимы работы вентилятора.
Кнопки включения кондиционера и режимов рециркуляции воздуха.
Рукоятки регулировки температуры воздуха и распределения его потоков.

Подготовительный этап

Расположение предохранителя печки Иногда может перегореть предохранитель печки. Предохранитель печки имеет красный цвет и находится в монтажном блоке в панели приборов. Для его замены потребуется: Слева от руля найти нишу блока предохранителей. Снять крышку с блока.

Daewoo Nexia 2011, 109 л. с. — поломка

Ставим машину в горку перед выше чем зад , ставим на ручник, заводим. Открываем капот, снимаем крышку с расширительного бачка.

Доливаем антифриз выше MAX. Поднимаем обороты примерно на за тросик , другой рукой прокачиваем патрубок идущий к печке.

При этом поглядываем за уровнем в бачке — если будет падать, то доливаем. Делаем указанную процедуру до тех пор, пока уровень в бачке не перестанет падать. Это может привести к тому, что воздухозаборная заслонка просто перестанет открываться и нормальная циркуляция тёплого воздуха в салоне нарушится.

Решить проблему можно только заменой печного электромотора, поскольку подшипники к нему по отдельности не продаются.

Ремонт печки daewoo Nexia за 100 рублей, сделай сам!

После этого заслонки опускаются в крайнее нижнее положение. В результате доступ горячего воздуха к ногам пассажира и водителя перекрывается практически полностью. Проблема решается снятием бардачка и заменой вакуумного переключателя.

Кнопки этого модуля выходят из строя довольно редко. Однако необходимость снять блок управления может возникнуть при поломке вакуумного переключателя, о котором упоминалось выше. Ничего сложного в демонтаже блока нет, и для работы понадобится только плоская отвёртка. Жар костей не ломит Частенько владельцам данной популярной модели приходится разбираться с проблемой: Причем, если машина более-менее новая, то еще — куда не шло.

А если авто прошло энное количество километров, отопление, особенно в холодные русские зимы, становится все хуже и хуже, и уже не идет ни в какое сравнение, к примеру, с той же вазовской классикой.

Это не есть хорошо, и данный огрех можно попытаться исправить своими руками, конечно же, при условии, что сам механизм обогревающего салон агрегата работает исправно, а ОЖ залита в систему, как положено и в нужном количестве.

Почему плохо греет печка на Daewoo Nexia? Профессиональные ремонтеры выделили несколько основных причин такого рода неполадки, которые и разберем с вами подробно в нашей статье.

Но в начале, если настали холода, а ваша печка на Нексии греет еле-еле — проведем небольшой тест-эксперимент.

Опции темы

Поиск по теме

Ремонт блока управления печкой — Daewoo Nexia, 1.5 л., 2010 года на DRIVE2

Недавно заметил, что пропал режим обдува на лобовое стекло.Как рекомендуют, посмотрел не выпали ли шланги со сферической камеры возле воздухозаборника.Тогда обратил внимание, что заслонка не двигается. Действительно, никакого звука переключения не было.Собрал все симптомы:— пропал режим обдува на лобовое стекло;— пропала рециркуляция;— шипение на режиме обдува на лобовое стекло.Дело в БУПе. Придется его снимать

2 часа катался по своим делам, прогрел салон и принялся снимать буп.Снимал по инструкции LeSoleil, за что автору большое спасибо!От себя лишь добавлю, что начинать лучше со снятия тросика и стопорного кольца. Я начал с облицовки, потом пытался вынуть буп, забыв про тросик.Затем нужно снять вакуумные шланги и 2 штекера. Вот они то @ и попьют всю кровь. Начать лучше со снятия фишки вакуумных трубок, но не поддаваться соблазну отковырнуть их в щель между буп, а именно проследить фишку по трубкам.Затем снимаем левый штекер

Придется его снимать. 2 часа катался по своим делам, прогрел салон и принялся снимать буп.Снимал по инструкции LeSoleil, за что автору большое спасибо!От себя лишь добавлю, что начинать лучше со снятия тросика и стопорного кольца. Я начал с облицовки, потом пытался вынуть буп, забыв про тросик.Затем нужно снять вакуумные шланги и 2 штекера. Вот они то @ и попьют всю кровь. Начать лучше со снятия фишки вакуумных трубок, но не поддаваться соблазну отковырнуть их в щель между буп, а именно проследить фишку по трубкам.Затем снимаем левый штекер.

Полный размер

слева от колодки нажать в щель отверкой ближе к буп. Колодка сама выпадет

Полный размер

последний штекер

Полный размер

затем маленькой отверткой подковырнуть штекер в этом месте

Вытаскиваем блок и идем в тепло.

Полный размер

блок управления печкой

Разобрал блок

Снимаем клапан, откручиваем маленький шуруп и осторожно отщелкиваем. Пружина выдавливает крышку, под крышкой причина пропажи обдува

Полный размер

резинка съехала со своего места (видно по пазам), в результате нарушилась управление режимами

Обезжирил ее и приклеил на клей момент классический. Резинку чуть смазал силиконовой смазкой.Ставил в обратной последовательности.Фишку вакуумных трубок никак не удавалось поставить на место в буп. В итоге снял центральные воздуховоды и только так удалось поставить фишку на место. Для удобства можно еще и магнитолу снять, но это не понадобилось.В результате появился обдув на лобовое стекло и теперь слышно переключение на рециркуляцию.До этого на центральных воздуховодах и при обдуве на лобовое стекло, поток воздуха с левой стороны чуть сильнее, чем с правой. Думал, возможно где-то отошел патрубок, но тогда бы с центральными воздуховодами было бы все нормально. И что еще странно, сопло единое для центральных дефлекторов, тогда как объяснить, что поток слева сильнее? Видимо проблема где-то внутри.Летом нужно будет заняться доработкой печки.ОБНОВЛЕНО 21.11.2016 mansurbogd предупреждал, что лампы могут растрястись и нить накала может осыпаться. Так и есть!

Полный размер

подсветка после манипуляций с буп

Цена вопроса: 0 ₽ Пробег: 48 250 км

Снятие блока управления

Чтобы снять блок управления сделайте следующее:

Демонтируйте декоративную панель вокруг всего блока управления. Она крепится на фиксаторах по кругу. Аккуратно поддевайте ее по периметру тонкой отверткой или банковской картой.
С помощью отвертки подденьте и отщелкните блок управления сверху и снизу и подтяните его к себе на пол сантиметра.
Отсоедините тросик, идущий от блока. Находится он в районе левой ноги переднего пассажира. Для этого понадобиться крестообразная отвертка. Саморез откручиваем, тросик отводим вправо.
Отсоедините колодку с проводами отщелкнув разъем как показано ниже.
Еще больше вытягиваем блок и отсоединяем еще одну колодку с проводами.
Вытягиваем блок вместе с тросиком, при этому блок перераспределения вакуума по патрубкам может остаться на месте или придется отсоединить его, отжав две защелки
Чтобы выдвинуть всю панель отсоедините пластиковый фиксатор, который находится в глубине, как показано ниже.

Теперь можно работать с самим блоком – разобрать, отремонтировать или заменить.
