Основные неисправности системы смазки. диагностирование системы смазки. техническое обслуживание и текущий ремонт системы смазки двигателя

Масляный датчик: как устроен и работает

Начнем с того, что уровень масла всегда должен быть не выше и не ниже нормы

Также важно убедиться, чтобы само масло было в нормальном состоянии, подходило для двигателя по вязкости и другим характеристикам. Давление  масла тоже должно быть в пределах нормы

Только в этом случае силовой агрегат получает возможность достаточно долго работать с минимальным износом и потерями на трение

Однако если по каким-либо причинам  работа масляной системы нарушается, это может привести к быстрому выходу двигателя из строя

Только в этом случае силовой агрегат получает возможность достаточно долго работать с минимальным износом и потерями на трение. Однако если по каким-либо причинам  работа масляной системы нарушается, это может привести к быстрому выходу двигателя из строя.

В отдельных случаях мотор может заклинить, что весьма опасно, если машина находится в движении. Чтобы своевременно предупредить водителя о том, что давление масла упало, устанавливается специальный датчик.

При этом бывает и так, что с системой смазки и двигателем все в порядке, однако датчик сигнализирует о том, что с давлением проблемы.  Другими словами, на панели горит лампочка давления масла. Так или иначе, чтобы точно определить причину, нужно знать, как выполняется проверка и замена датчика давления масла.

Итак, на тех или иных ДВС указанный датчик стоит в разных местах. Например, на ВАЗ-2112 с 16-клапанным мотором датчик давления масла   расположен с левой стороны двигателя на торце корпуса возле подшипников распредвала. Чтобы точно определить место установки и где находится датчик давления масла, нужно изучить мануал конкретного авто.

Идем далее. Что касается видов датчиков, можно выделить:

• электронный датчик давления масла;
• механический датчик давления масла;

Первый вариант часто называется аварийным, так как он работает по принципу «есть давление» или «нет давления». При этом точных данных устройство не дает.

Как правило, основной его задачей является только информирование о том, что в двигателе давление масла упало до критической отметки и мотор нужно срочно глушить.

Само собой, минусом такого датчика является то, что зачастую даже если водитель успевает быстро заметить загорание лампочки и заглушить двигатель, без последствий для ДВС это не обходится.

В свою очередь, механический датчик достаточно точно определяет давление масла. Благодаря этому по стрелочной шкале можно понять, какое давление масла в двигателе, как оно изменяется, когда мотор начал работать в условиях масляного голодания и т.д.

Также добавим, что некоторые авто имеют сразу два датчика, то есть решения обоих типов. Это позволяет точно определить давление масла, а также вовремя среагировать на сигнал, который посылает датчик аварийного давления масла, если давление критически низкое.

Если рассматривать принцип работы датчика масла, тогда электронный аналог намного проще, чем механический. С одной стороны, это означает более высокую надежность, хотя с другой именно такое решение не способно отобразить точные данные по давлению.

Конструктивно электронный датчик масла включает в себя:

1. корпус;
2. мембрану;
3. контакты;
4. толкатель.

Указанный датчик подключен к электрической цепи,  куда также интегрирована лампочка-индикатор аварийного давления. Когда мотор заглушен, мембрана выпрямлена и толкатель задвинут, а контакты замкнуты. Если в это время подать питание на датчик, лампочка аварийного давления масла загорится, что обычно водители наблюдают во время пуска двигателя.

После того, как мотор начал работать и маслонасос создал нужное давление, указанное давление масла продавливает мембрану, которая контактирует с толкателем. Толкатель попросту размыкает контакты, лампочка масла на панели приборов гаснет. Если же давление неожиданно упадет ниже допустимого, контакты замкнутся и загорится аварийный индикатор. То же самое произойдет, если неисправен датчик.

Механический датчик давления масла сложнее, в его устройстве можно выделить: корпус, мембрану, толкатель, ползунок, а также нихромовую обмотку и дополнительные элементы.

Работает такой датчик подобно электронному, то есть масло давит на мембрану, которая двигает толкатель. Далее от толкателя усилие передается на механизм, меняющий сопротивление. Благодаря такой работе данные по давлению поступают на стрелочный указатель на панели приборов.

При этом показания более точные, а сами данные будут отличаться в зависимости от того, в каком положении находится ползунок на пластине с нихромовой обмоткой. В результате водитель может не только заметить критическое снижение давления, но и вовремя обнаружить, что мотор работает в условиях масляного голодания или сниженного давления смазки.

Система смазки дизельного двигателя

СИСТЕМА СМАЗКИ ДВИГАТЕЛЯ АВТОМОБИЛЕЙ МАЗ-500

Устройство системы смазки дизельного двигателя ЯМЗ-236

Система смазки двигателя комбинированная: к смазываемым поверхностям масло подается под давлением и разбрызгиванием. Под давлением смазываются коренные и шатунные подшипники, поршневые пальцы, подшипники распределительного вала, втулки толкателей, наконечники штанг толкателей, втулки коромысел, а также подшипник промежуточной шестерни привода масляного насоса.

К остальным деталям масло подается разбрызгиванием или самотеком. Зеркало цилиндров и кулачки распределительного вала смазываются маслом, вытекающим из подшипников коленчатого вала. Это масло разбивается движущимися шатунами и кривошипами на мельчайшие капли, которые оседают на стенках цилиндров и кулачках распределительного вала. Шестерни привода агрегатов и подшипники качения смазываются маслом, стекающим из головки цилиндров по каналам в головке и блоке цилиндров.

Система смазки (рис. 22) состоит из масляного насоса, имеющего две секции —основную (нагнетательную) 13 и радиаторную 12, фильтра 18 предварительной очистки масла, фильтра 1 тонкой очистки масла, воздушно-масляного радиатора и масляной магистрали, снабженной предохранительными, редукционным и сливным клапанами.

Масло из поддона 14 засасывается через сетчатый фильтр маслоприемника в масляный насос. Сетчатый фильтр предохраняет насос от повреждений крупными твердыми частицами. Па масляного насоса масло направляется двумя потоками. Радиаторная секция 12 насоса подает масло в трубчатый воздушно-масляный радиатор, установленный внизу перед радиатором системы охлаждения. Охлажденное в радиаторе масло сливается обратно в поддон картера.

Рис. 22. Система смазки: I — подача масла под высоким давлением; II —засасывание масла: III — подача масла .разбрызгиванием и самотеком; А — слив масла из радиатора в поддон; Б — подача масла к масляному радиатору; 1 — центробежный фильтр тонкой очистки масла; 2 —углубление для слива масла в поддон; 3— маслозаливная горловина; 4— коромысло; 5— штанга толкателя; 6 — шатун; 7 — центральный масляный канал: 8 — коленчатый вал; 9 — сливной клапан; 10 — предохранительный клапан; 11 — редукционный клапан; 12—радиаторная секция; 13 — основная (нагнетательная) секция: 14 — масляный поддон; 15 — распределительный вал; 16 — ось толкателей: 17 — перепускной клапан: 18— фильтр предварительной очистки масла; 19— полость в шатунной шейке

Радиаторная секция насоса подает в радиатор для охлаждения примерно 20% масла от общего количества, подаваемого насосом. Этого количества достаточно, чтобы поддерживать в масляном поддоне требуемую температуру масла.

Основная секция 13 насоса подает масло к трущимся деталям двигателя. Масло из насоса по каналам в блоке цилиндров

поступает в фильтр 18 предварительной очистки масла^ который включен в масляную систему последовательно, т. е. через него проходит все масло, поступающее для смазки деталей двигателя. После фильтра основное количество масла поступает по каналу в центральный масляный канал 7, а оттуда по каналам в блоке к подшипникам коленчатого 8 и распределительного 15 валов.

Шатуны шейки коленчатого вала имеют внутренние полости 19, закрытые заглушками, где масло подвергается дополнительной центробежной очистке. Полости шатунных шеек сообщаются с поперечными каналами в коренных подшипниках посредством наклонных каналов. Для смазки трущихся поверхностей верхней головки шатуна и бобышек поршня вдоль тела шатуна 6 имеется канал, по которому масло из нижней головки шатуна под давлением поступает к верхней головке. Масло подается через дозирующее очко и далее по каналу шатуна поступает к поршневому пальцу.

К трущимся местам масло поступает через зазоры между поверхностями втулки и бобышек поршня, с одной стороны, и поршневого пальца — с другой.

От передней шейки распределительного вала 15 масло пульсирующим потоком направляется в ось 16 толкателей. По просверленному вдоль оси каналу масло подается к втулкам толкателей, откуда оно по каналам толкателей поступает в их пяты. Отсюда масло по полым штангам 5 подается к коромыслам 4 и далее по отверстиям в их теле поступает к втулкам коромысла. Из втулок масло стекает в углубление 2 головки цилиндров, откуда оно через два отверстия в головке и далее по каналу в блоке сливается в поддон картера

Центробежный фильтр 1 тонкой очистки масла включен параллельно основной масляной магистрали после фильтра предварительной очистки и пропускает до 10% масла, проходящего через систему смазки. Очищенное масло из фильтра непрерывно сливается в поддон картера, вследствие чего поддерживается необходимая чистота всего масла.

Масляная система двигателя камаз

Смазочная система двигателя КАМАЗ-740 1. Изучите по плакату и на двигателе компоновку и работу смазочной системы. По плакату изучите схему смазывания двигателя.

2. Система смазки (рис. 2.25) двигателя смешанная, с мокрым картером. Масло под давлением подается к коренным и шатунным подшипникам коленчатого вала, к подшипникам распределительного вала, втулкам коромысел, топливному насосу высокого давления, компрессору. Предусмотрена пульсирующая подача масла к сферическим опорам штанг и толкателей.

Из поддона 14 масло через маслоприемник засасывается в секции 9 и 10 масляного насоса. Через канал в правой стенке блока цилиндров масло из секции 9 поступает в корпус полнопоточного фильтра 7, где оно очищается, проходя через два фильтрующих элемента. Из фильтра масло поступает в главную масляную магистраль 6, расположенную в правой стенке картера блока цилиндров. Из главной масляной магистрали масло по каналам в перегородках блока цилиндров поступает к коренным подшипникам коленчатого вала, подшипникам распределительного вала, втулкам коромысел и по каналу в штангах клапанов к толкателям. К шатунным подшипникам коленчатого вала масло подается по каналам в коленчатом валу от ближайшей коренной шейки. Масло, снимаемое со стенок цилиндра маслосъемным кольцом, через отверстия в канавке кольца отводится внутрь поршня и смазывает опоры поршневого пальца в бобышках поршня и в верхней головке шатуна.

Из канала в задней стенке блока цилиндров масло поступает по трубке для смазки подшипников компрессора 19. Из канала в передней стенке блока цилиндров производится отбор масла для

смазки подшипников топливного насоса 18 высокого давления. Из главной масляной магистрали масло под давлением подается к термосиловому датчику 16, который расположен в переднем тор-це блока цилиндров и управляет работой гидромуфты 15 привода вентилятора в зависимости от температуры охлаждающей жидкости в системе охлаждения двигателя. Остальные детали и узлы двигателя смазываются разбрызгиванием и масляным туманом.

Масло из радиаторной секции 10 поступает к фильтру 1 центробежной очистки, затем в радиатор 12, а из него сливается в поддон 14. При закрытии крана 2 масло из центрифуги сливается в поддон двигателя через сливной клапан 4.

Предохранительный клапан 12, встроенный в корпус радиаторной секции, отрегулирован на давление 8.8,5 кгс/см и перепускает масло из нагнетающей во всасывающую полость.

Предохранительный клапан 9, встроенный одновременно в корпус 6 радиаторной и корпус 2 нагнетающей секций, отрегулирован на давление 8.8,5 кгс/см и также перепускает масло из нагнетающей во всасывающую полость.

Масляный насос крепится к передней перегородке нижней плоскости блока цилиндров и приводится во вращение от шестерни коленчатого вала.

Поддон картера прикреплен к блоку цилиндров болтами с пружинными шайбами. Между поддоном и блоком установлена резинопробковая прокладка толщиной 2,5 мм, обеспечивающая герметичность соединения. Масло заливается через горловину, установленную в задней части блока с правой стороны. Количество масла в поддоне замеряется указателем уровня масла, на стержне которого нанесены метки «В» и «Н».

Полнопоточный фильтр (рис. 2.27) очистки масла прикреплен тремя болтами к правой стенке блока цилиндров.

При увеличении сопротивления фильтра (при низкой температуре масла или засорении фильтрующих элементов) масло поступает в главную магистраль, минуя фильтрующие элементы, через перепускной клапан. Клапан открывается, когда разность давлений до и после фильтрующих элементов достигает 2,5.3 кгс/см2.

Нагнетаемое радиаторной секцией масло по каналу в корпусе 6 подается к соплу в оси 9 ротора. Ротор 8 приводится во вращение турбиной, на лопатки которой воздействует масло, поступающее под давлением из сопла. Турбина расположена в расточке нижней части ротора.

Ротор вращается на упорном подшипнике, который устанавливается между упорной шайбой и распорной втулкой ротора, и закрепляется гайками. При выбросе масла из сопла оси 9 на лопатки турбины ротор приподнимается вверх и прижимает подшипник к упорной шайбе.

Колпак 5 ротора фиксируется штифтом в верхней части ротора и закрепляется гайкой 4. В выточке диска ротора установлено резиновое кольцо, уплотняющее колпак ротора.

Колпак 3 фильтра уплотняется в корпусе прокладкой и закрепляется на оси 9 гайкой 1. При снятии колпака 3 пластина 7 отжимается прижимами, при этом пальцы входят в отверстия диска ротора. Тем самым происходит стопорение ротора, что облегчает демонтаж колпака ротора для его очистки.

Система смазки на КамАЗе

Система смазки двигателя КамАЗ 740 классов Евро-2, -3 и -4 – это целый комплекс оборудования для сохранения и доставки масла к элементам силового агрегата, очистки и охлаждения смазки:

• Поддон картера мотора: емкость корытообразной формы, разделенная изнутри на две части. В глубокой части поддона предусмотрен маслозаборник. Чтобы масло доставлялось в маслозаборник без перебоев, поддон оснащен перегородкой. Поддон охлаждает масло благодаря контакту со стенками и теплообмену последних с окружающей средой. Поддоны новых двигателей оснащены одним сливным отверстием, старых – двумя.
• Маслозаборник: эта деталь расположена в глубокой части поддона и используется для доставки масла в другие узлы силового агрегата. Маслозаборник оснащен фильтром грубой очистки и трубкой, присоединенной к маслонасосу.
• Масляный насос: оснащен фильтром тонкой очистки, обеспечивает оптимальный уровень давления для доставки масла в главную магистраль.
• Маслопроводы: по ним масло доставляется к трущимся деталям мотора – компрессору, шатунным подшипникам и др.
• Масляный радиатор: этот элемент системы отвечает за охлаждение смазочных материалов при температуре воздуха выше 0 °С. Если же окружающая температура ниже 0 °С, масляный радиатор отключается.
• Сапун: посредством вентиляции он удаляет образующиеся пары топлива и отработанные газы, предотвращая разжижение смазки.
• Контрольно-измерительное оборудование и датчики: это современная аппаратура, которая уведомляет водителя об уровне давления в системе смазки, его аварийном падении и засорении полнопоточного фильтра.
• Цeнтpoбeжный фильтр: очищает масло от посторонних компонентов. Под давлением ротор приводит масло в движение; после очистки оно пocтyпaeт в paдиaтop или, чepeз cливнoй клaпaн, в масляный поддон.

В современных двигателях КамАЗ 740 используется следующий принцип устройства системы смазки: доставка масла к деталям с наиболее высокой нагрузкой осуществляется под давлением, к другим – самотеком или впрыском.

Правильно подобранное масло необходимой вязкости и высокого качества продлит срок эксплуатации комплектующих двигателя КамАЗ и стабилизирует его температуру при перегрузках.

ГАЗ 53

Серийное производство грузовика ГАЗ-53 началось в далеком 1961 году, и первое время на эти автомобили устанавливались рядные шестицилиндровые ДВС ГАЗ-51. «Пятьдесят первый» движок имел устаревшую к тому времени конструкцию – чугунный блок цилиндров, нижнее расположение клапанов, поэтому на Горьковском автозаводе приняли решение – заменить устаревший силовой агрегат на более мощный и производительный двигатель, которым и стал V-образный восьмицилиндровый ЗМЗ-53. Новым мотором «Газон» стал оснащаться с 1964 года, ДВС серийно ставился сначала на модель грузовика ГАЗ 53А, а потом и на легендарный ГАЗ 53-12.

Возможные неполадки

Наиболее распространёнными неполадками, с которыми встречаются автомобилисты, является выход из строя деталей масляного насоса, фильтров (чаще – из-за износа), потеря герметичности узлов, нарушение регулировок или механические проблемы с редукционными клапанами.

Неисправности системы смазки двигателя, как правило, связаны с двумя группами неполадок.

• Неполадки, которые приводят к понижению давления масла. Они могут быть результатом деформации, износа, повреждения масляного насоса, низкого уровня масла, засорения фильтра, выхода из строя датчика масла, заедания редукционного клапана.
• Неполадки, которые приводят к повышенному расходу масла. Это результат выхода из строя газораспределительного механизма, износа прокладки насоса, засорения вентиляции картера, повреждения КШМ (кривошипно-шатунного механизма), ослабления масляного фильтра (или изначально ошибки при его закреплении).

Для выявления показателей давления используют сигнальные лампы на панели приборов транспортного средства. Пониженное давление масла – прямой сигнал, свидетельствующий о том, что на транспортном средстве нельзя ездить, и требуется ремонт или техническое обслуживание.Для определения расхода масла у современных автомобилей с автоматикой есть специальная контрольная лампа на панели приборов. Для определения проблемы у транспортных средств без такой лампы традиционно применяют щуп.

Износ и деформация

Если диагностика показывает, что детали износились, то есть отслужили свой срок эксплуатации, в большинстве случаев не стоит пытаться восстанавливать их. Её нужно менять. У прокладок, колпачков, сальников фильтров есть ресурс (указан в документации на детали), и, если их не заменить, количество проблем можно только увеличить. Например, несвоевременная замена фильтра приводит к критической концентрации вредных примесей, что может привести к деформации не только самого фильтра, но и корпуса. К деформации корпуса может привести, например, износ наружной поверхности втулок насоса.

Кстати, о деформации. Она может наступить гораздо раньше самого износа. Но, чтобы решить проблему, придётся не просто менять деформированную деталь, но и устранять причину, которая привела к этой неприятности.

Например, при механической деформации часто корень проблемы – в неисправностях иных узлов, взаимодействующих с ССД. В частности, деформация деталей системы смазки может быть ответной реакцией на выход из строя сайлентблоков, нарушение крепления ДВС. Впрочем, здесь важна именно комплексная диагностика. Сразу «обвинять» крепление ДВС или сайлентблоки не стоит. Например, в ситуации, когда деформированы детали клапанной группы ГРМ, часто виновато качество масла.

Профилактика неисправностей

Самая эффективная профилактика неисправностей – регулярное квалифицированное техобслуживание:

• Систематическая замена масляного фильтра.
• Систематическая замена моторного масла.

При это нужно четко знать сколько моторного масла требуется системе, учитывать объем системы смазки двигателя. Недостаточное количество масла – это создание нагрузки на детали, увеличение сухого трения, ускорение износа. Переизбыток масла – риск создать избыточное давление и вывести из строя сальники распредвала, коленвала, «убить» уплотнители и нарушить герметичность.

Важно! Вместе с заменой масляного насоса всегда важно не лениться заменять масляный фильтр. Важный элемент профилактики – это и грамотная эксплуатация ДВС. Особенно важно корректно запускать двигатель в морозное время

При низких температурах вязкость масла густеет, и путь масла к трущимся деталям ухудшается. Прогрев двигателя перед запуском в этой ситуации – необходимая операция

Особенно важно корректно запускать двигатель в морозное время. При низких температурах вязкость масла густеет, и путь масла к трущимся деталям ухудшается

Прогрев двигателя перед запуском в этой ситуации – необходимая операция

Важный элемент профилактики – это и грамотная эксплуатация ДВС

Особенно важно корректно запускать двигатель в морозное время. При низких температурах вязкость масла густеет, и путь масла к трущимся деталям ухудшается. Прогрев двигателя перед запуском в этой ситуации – необходимая операция

Прогрев двигателя перед запуском в этой ситуации – необходимая операция.

Своевременное техническое обслуживание и профилактика – это обеспечение смазочными веществами всех деталей, вступающих в трение, защита ДВС от перегрева, остаточных продуктов сгорания, гашение колебаний и подавление шумов.

Источник

Элементы, системы смазки, её устройство и принцип работы

Основными элементами системы смазки являются:

• Картер с поддоном;
• Насос;
• Фильтр;
• Радиатор;
• Перепускные клапаны;
• Магистраль и каналы;
• Датчики.

Конструкция системы смазки для разных видов и типов двигателей различна и может существенно отличаться дрыг от друга наличием, или отсутствием тех или иных компонентов или систем.

Поддон, это самая нижняя часть двигателя

Основная его задача хранить и охлаждать смазку. Кроме того, в его конструкции предусмотрены специальные перегородки, которые успокаивают волнение масла при движении автомобиля по неровностям. Крепление поддона к картеру осуществляется болтами, между ними есть уплотнительная прокладка, предупреждающая утечку масла из силовой установки. Для определения необходимого количества масла применяется щуп, на поверхности которого нанесены специальные метки.

Насос, служит для перекачки масла из картера и создания масляного давления в каналах двс.

Возможна установка насосов различного типа, зависит от конструкции силовой установки. Наиболее популярны шестеренчатые и роторные насосы. Шестеренчатый насос может быть с внутренним или наружным зацеплением шестерен. Подача масла в шестеренчатом насосе осуществляется с постоянным давлением, тогда как в роторном насосе давление можно менять. Давление масла в канале двигателя в зависимости от его конструкции может быть от 2-16 атмосфер.

Фильтр очищает масло от механических примесей и нагара.

Благодаря этому, увеличивается срок службы силовой установки и масла. Кроме того, вбирая в себя мусор, он упрощает техническое обслуживание системы смазки. При замене масла обязательно надо заменить и фильтр.

Радиатор охлаждает моторное масло.

Применение радиатора обусловлено целевым назначением мотора. Не все двигатели нуждаются в использовании такого прибора. В основном радиаторами оснащаются высоко оборотистые, и сильно нагруженные моторы.

Радиаторы бывают двух видов, с воздушным или жидкостным охлаждением. Принцип воздушного, обдув потоком воздуха при движении автомобиля. Именно поэтому такие устройства располагают в передней части агрегата, обеспечивая ему достаточное количество воздуха. Жидкостные радиаторы охлаждаются благодаря системе охлаждения двигателя.

Перепускные, редукционные клапаны обеспечивают нормальное давление в системе смазки.

Задача клапана, сбросить излишек давления при его увеличении свыше установленной нормы. Для защиты устройств и элементов двигателя устанавливается несколько клапанов в конструкции. Например, в масляном насосе, фильтре и др. При засорении фильтра, дабы не застопорить работу двигателя и системы в целом, перепускной клапан пускает масло в обход ему.

Магистраль и каналы представляют собой отверстия, для циркуляции масла.

Они располагаются внутри многих деталей двигателя и составляют систему подачи масла к трущимся элементам. Главная магистраль ведет от насоса к фильтру и имеет большее сечение, так же она подает смазку к подшипникам коленчатого вала.

Датчики замеряют и передают показатели, необходимые для нормальной работы системы.

Основными показателями являются: давление, температура, уровень масла. Наиболее важные показания снимает датчик давления масла. При резком падении давления возможен сбой системы в целом, поэтому показания датчика выводятся на приборную панель.

Датчик давления устанавливается в центральной магистрали. В более современных моторах он передает показания компьютеру, или электронному блоку управления. В случае превышения необходимых показателей электроника полностью останавливает работу системы.

Основные неисправности смазки двигателя. Проблемы со смазкой двигателя автомобиля

Смазка двигателей является одним из наиболее важных факторов, когда речь идет о хорошем профилактическом обслуживании. Двигатель транспортного средства нуждается в особом уходе. При правильном выполнении профилактическое обслуживание можно увеличить срок его службы, повысить производительность и даже помочь в экономии топлива.

Предотвращение потенциального повреждения и выхода из строя оборудования связано с рядом факторов, начиная от спецификаций проекта и заканчивая вопросами, связанными с эксплуатацией и обслуживанием материалов.

Одним из ключевых факторов в надлежащем плане профилактического технического обслуживания является использование качественного смазочного масла и его замена, проводимая с интервалами, рекомендованными производителем.

Обслуживание системы охлаждения

1 Каждое ТО осмотр системы охлаждения

2 Меняем антифриз каждые 5 лет или 100 тыс км

3 Следить за чистотой радиатора (мыть соты )

4 Осмотр крышки радиатора замена каждые 5 лет

5 Замена помпы каждые 100 тыс км

6 Замена термостата 1 раз в 5 лет

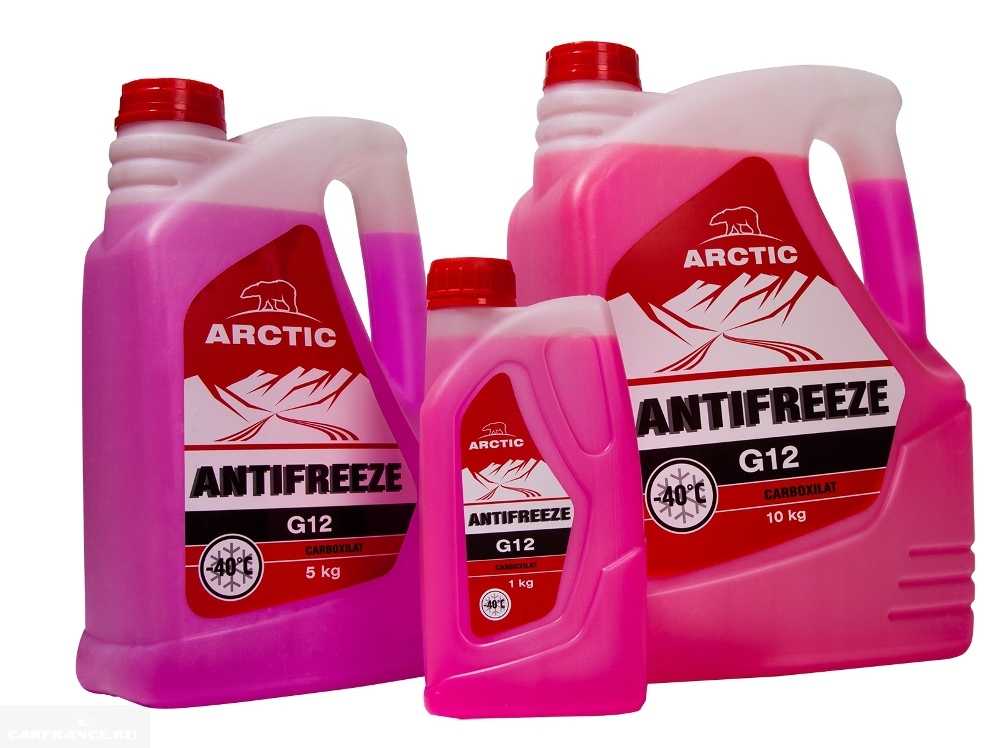

Новый антифриз

Загрязнение сердцевины радиатора, отложение накипи в трубках и течь их, вмятины и трещины на стенках бачков, обломы и трещины на патрубках, у водяного насоса и вентилятора износ текстолитовой шайбы, подшипников и валика, резиновой манжеты сальника, обломы и трещины корпуса и крыльчатки насоса.

Наружные трубки приборов системы охлаждения паяют без разборки радиатора. Внутренние трубки недоступные для пайки, заглушают, но не более 10 процентов общего их количества. При большем количестве поврежденных трубок их заменяют новыми.

Верхний и нижний бачки при наличии трещин ремонтируют наложением заплат. Трещины и пробоины можно заделывать мастиками, составленными на основе эпоксидных смол Трещины и обломы на чугунном корпусе заваривают газовой сваркой или запаивают твердым припоем.

Варим блок двигателя сваркой

Изношенный вал крыльчатки восстанавливают хромированием или шлифованием под ремонтный размер втулок (при подшипниках скольжения). Изношенную шпоночную канавку на валу заваривают, а затем прорезают новую канавку под углом 90—180° к старой.

Риски и задиры на поверхности прилегания уплотняющей шайбы, а также износ ее устраняют наплавкой и обработкой начисто или постановкой буртовой втулки. Извещенные подшипники вентилятора заменяют новыми, а их посадочные места растачивают на станке и запрессовывают в них стальные кольца толщиной 2—3 мм с внутренним диаметром, соответствующим размеру подшипника.

При небольшом износе текстолитовой шайбы сальника ее можно повернуть другой (неизношенной) стороной к торцу корпуса; при большом износе ее заменяют вместе с резиновой манжетой сальника.
