Как сделать покрасочную камеру своими руками?

Обустройство внутреннего пространства

Каким именно материалом можно покрыть поверхности стен? На протяжении многих лет использовалась вагонка. Специалисты не рекомендуют применять подобный отделочный материал, так как он быстро и легко воспламеняется.

В большинстве случаев при отделке помещения используют нержавеющий металл и негорючие изоляционные материалы. Подобное сочетание позволяет:

Обеспечить требуемую герметичность.
Обеспечить высокую степень пожарной безопасности.
Создать наиболее благоприятные условия для проведения работ.

Не стоит забывать о том, что в помещении запрещается использовать материалы, которые могут собирать пыль.

Кроме этого, уделяется внимание выбору краски, которая будет применяться для окрашивания стен и потолка. Рекомендуется использовать порошковую краску белого цвета. Она обеспечивает правильную цветопередачу, что существенно упростит задачу по покраске автомобиля

Она обеспечивает правильную цветопередачу, что существенно упростит задачу по покраске автомобиля.

Правильное освещение

Самодельная камера для покраски автомобиля также должна иметь профессиональное хорошее освещение. В большинстве случаев проводится установка ламп дневного освещения. По заявленным требованиям, степень освещенности покрасочной камеры должна соответствовать 600−1000 люкс. При этом источники света должна быть правильно размещены в помещении.

К особенностям правильной организации освещения помещения для покраски транспортных средств можно отнести нижеприведенные моменты:

Наиболее удачным местом для размещения источников света принято считать потолок и верхнюю часть стен. Для того чтобы исключить вероятность появления бликов на поверхности, проводится установка нескольких дополнительных ламп вдоль стены. Они также обеспечат требующийся уровень освещения нижней части автомобиля. Для покрасочной камеры подходит гараж размерами не менее чем 4 на 6 метров. Слишком близкое расположение источников света от автомобиля может создать большое количество проблем. Не стоит забывать о том, что лампы следует защитить от краски

Со временем большой слой капель краски существенно снизить прозрачность установленной защиты

При подключении источников света рекомендуется уделить внимание их мощности. Проводка должна быть рассчитана на оказываемую нагрузку

Как правило, только после ряда экспериментов по расположению источников света можно достигнуть оптимальный вариант.

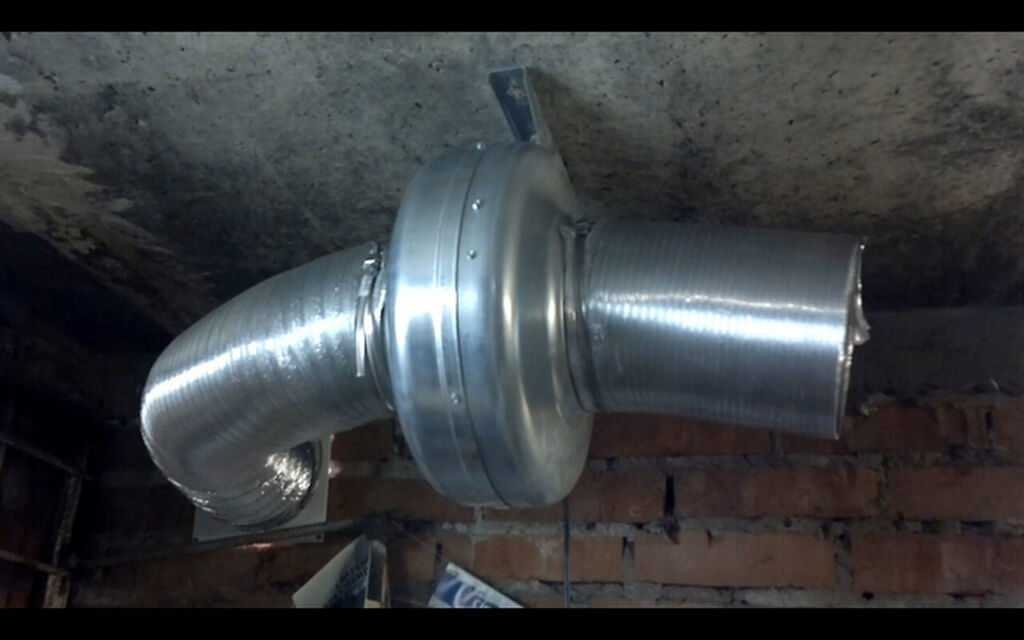

Вентиляционная система

Для обеспечения благоприятных условий работы следует уделить внимание созданию качественной вентиляционной системы. Как ранее было отмечено, она должна быть с фильтром, проводить очистку воздуха внутри помещения и выводить туманные краски. В зависимости от типа устанавливаемого оборудования выделяют два вида помещений:

В зависимости от типа устанавливаемого оборудования выделяют два вида помещений:

Создаваемая вентиляционная система должна обладать высокопроизводительным фильтром, который рассчитан на удаление из воздуха частиц пыли и краски. Рекомендуется проводить установку двухфазовых фильтров: они проводят удаление пыли с воздуха в два этапа, что и определяет высокую эффективность.

При проектировании системы учитывается и показатель производительности, под который подбирается фильтр с определенной пропускной способностью. Рекомендуемый показатель производительности вентиляции для покрасочной камеры составляет 20−25 см/с.

Фильтр, рассчитанный на очистку воздуха, который отводится с помещения, будет быстро загрязняться. Именно поэтому следует предусмотреть возможность его быстрой замены.

Важно правильно расположить приточную и отводящую систему, так как в некоторых случаях в камере может возникнуть эффект турбулентности. Кроме этого, слишком быстрое перемещение воздуха в камере может повлиять на прохождение лакокрасочных работ. Как правило, регулировка давления осуществляется через специальные отверстия

Как правило, регулировка давления осуществляется через специальные отверстия.

При обустройстве малярной камеры уделяют внимание и равномерности распределения подаваемого горячего воздуха. Нельзя допускать перегрева поверхности, так как это приведет к ухудшению качества лакокрасочного покрытия из-за его неравномерного высыхания.

“>

Освещение покрасочной камеры – важный параметр при покраске автомобиля

Для эффективной и качественной работы помещение под покраску должно соответствовать ряду требований, одним из которых является освещение. Правильно организовав процесс, мастер сможет покрасить кузов, как настоящий профессионал. Нельзя не отметить, что во время работы происходит сильное распыление краски, что автоматически ухудшает видимость в несколько раз.

Перед началом работ рекомендуется просчитать количество ламп и правильно их разместить. Для обеспечения отличной освещенности и видимости всех дефектов, необходимо ориентироваться на норму освещенности 1000–2000 люкс. Можно воспользоваться одной из схем освещения: потолочной, потолочно-стеновой или усилением освещения задней стенки помещения. Наиболее удобной и эффективной считается вторая схема.

Так как дневной (приближенный к солнечному) свет в камере – один из важнейших аспектов при покраске машины, рекомендуется разместить лампы в несколько рядов так, чтобы они находились на разных уровнях. Это улучшит визуализацию и, как следствие, обеспечит отличную покраску. Минимально рекомендуемое количество ламп – 24 штуки.

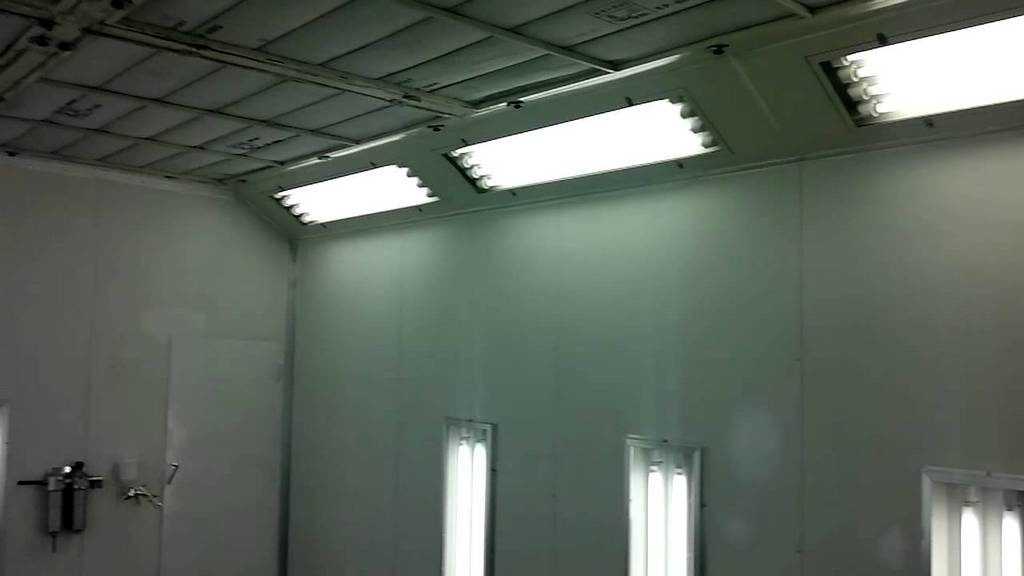

Освещение в покрасочной камере

Пользователь может приобрести лампы накаливания, светодиодные светильники или люминесцентные лампы. Все три варианта отличаются по мощности и стоимости. В зависимости от характеристик и предполагаемого бюджета, каждый выбирает наиболее приемлемый вариант.

Вентиляция помещения, очистка воздуха и сушка

Обязательным условием правильного функционирования покрасочной камеры является наличие вентиляции

Немаловажно, чтобы в помещении был необходимый уровень влажности, чистота и движение воздуха – всё это обеспечивается вентиляционной системой

Вентиляция позволяет:

очистить воздух от пара, выделяемого при выполнении работы;
удалить пыль и мелкие частицы, а также предотвратить их попадание на свежую краску;
регулировать температуру и влажность.

Чтобы камера выполняла свои функции и обеспечила отличный результат, необходимо соблюдать определенные условия:

Движение воздуха должно быть равномерным и направленным.
Соблюдение температурного режима (идеальными показателями считаются 22–24 градуса).

Вентиляция позволяет очистить воздух от пара

Поддержание оптимальной влажности, а именно 50–70%.
Использование вертикальной системы вентиляции.

Перед установкой вентиляции следует определиться с выбором устройства. Выделяют одномоторный, двухмоторный и приточно-вытяжной тип системы. Для больших объемов работ использует последний тип вентиляции. Обычному пользователю для качественной очистки воздуха подойдет двухмоторная система с высокой производительностью.

Приточно-вытяжная вентиляционная система отлично циркулирует и очищает воздух, обеспечивает оптимальный температурный режим и сушку готовых изделий.

Что должно быть внутри камеры?

На вопрос, «Какой материал предпочесть при обустройстве самодельной камеры?» однозначно ответить будет готов не каждый. Оглядываясь на имеющийся в магазинах ассортимент, проще выдвинуть несколько требований к материалу отделки, чем указывать на какой-то конкретно. Во-первых, не забывайте, что работать вам придется с горючими материалами и при высокой температуре. Поэтому стоит сразу отказаться от использования вагонки. Во-вторых, необходимо обеспечить изоляцию камеры от внешних источников загрязнений.

Идеальным материалом, позволяющим соблюсти данные условия, является металл, окрашенный ровным слоем краски. Также отметим, что наличие ковров и прочих элементов интерьера не допускается, а в качестве изоляции предпочтительны негорючие полимеры.

Какой цвет подойдет для стен покрасочной камеры?

Именно покрасочная камера относится к таким местам, где эксперименты с цветовой гаммой могут влететь в копеечку. Что совсем не означает дороговизну материала. Дело в том, что при покраске автомобиля необходимо обеспечить максимально точную цветопередачу деталей. Именно в этом и поможет порошковая краска белого цвета. Ей обрабатывают не только стены, но и потолок.

Кроме этого, не лишним будет предусмотреть подсобное помещение, чтобы непосредственно в самой камере находилось только самое нужное.

При этом совсем не важно, выберете ли вы эконом-вариант камеры или Hi-class, главное, чтобы конечный вариант полностью устраивал вас как в эстетическом, так и функциональном планах

Автоматический пульт управления

Немаловажным также является вопрос повышения производительности и удобства труда. Чаще других из средств автоматизации находит применение автоматический пульт управления. Но есть у прогресса и вторая сторона медали: покупка подобного девайса несколько поднимет ценник осуществляемого проекта. Смотрите сами, позволяют средства – смело берите его на вооружение, нет – довольствуйтесь более низкими результатами работы. Если выбор сделан, и прибор решено приобретать, приглядитесь к наиболее неприхотливым моделям, работать им придется в агрессивных условиях. Не желательно содержание в интерфейсе незнакомых глазу пиктограмм, на его освоение у мастера не должно уходить более 15 минут.

Еще несколько приятных черт может добавить таймер, благодаря которому можно выстроить стройную систему из всех приборов и инструментов.

Автоматическое управление – очень хорошо, однако на всякий случай необходимо иметь дублирующее ручное, чтобы вы в любой ситуации могли взять управление на себя.

Подводя итоги, можно сказать, что создание и обустройство собственной покрасочной камеры вызовет у вас не меньше эмоций, чем у парнишки, впервые садящегося за руль отцовской Волги. С приобретением личного автосервиса для вас откроются новые горизонты обслуживания автомобилей, главное, следовать советам бывалых и не бояться экспериментировать с собственными идеями.

Рассчитываем и подбираем оборудование самостоятельно

Приступая к самостоятельному расчету и оборудованию покрасочной камеры, следует рассмотреть их общий вид и принцип работы, приведенный в автомастерских. Так, окрасочная камера – это утепленный бокс, который имеет встроенное в стены и потолок освещение и группу воздушных фильтров. Этот бокс также оснащен въездными воротами, а еще внешним блоком с системой вентиляции для нагрева воздушной массы в автоматическом режиме. Этот блок по подготовке и подогреве воздуха может размещаться как внутри, так и снаружи помещения, что создает дополнительное пространство и облегчает процесс покраски автомобиля.

Размер покрасочной камеры играет большое значение!

Каждая покрасочная камера индивидуальна и ее размеры зависят от количества покраски в день, качества проводимых работ и материальных средств, вложенных в ее постройку и эксплуатацию. Однако, стандартными размерами для любого покрасочного помещения считают так: средняя длина -6,9 метров, в то же время ширина -3,9 метра, и соответственно высота -2,7 метра. Увеличение объема такой камеры способствует повышению ее стоимости, так увеличение, например, длины на1 метрпомещения влечет за собой повышение стоимости камеры на 40%. Согласно стандартам качества, на данный момент используют такие габариты покрасочных камер:

6,9 х 3,9 х 2,7;
6,9 х 4,0 х 2,7;
6,9 х 3,9 х 2,9;
7,5 х 3,9 х 2,7;
8,6 х 4,0 х 3,4.

Также важным моментом в оборудовании любой покрасочной камеры будет правильный выбор помещения для ее размещения и эксплуатации. Такое помещение должно быть нежилым, также может быть неотапливаемым. Так как любая покрасочная камера состоит из таких элементов как непосредственно покрасочная камера, генератор горячего воздуха и пульт управления с электрическим, часто автоматизированным контроллером, то ее размеры будут весьма габаритны и на примере смогут иметь следующий вид: 7-метровая окрасочно-сушильная камера будет иметь такие размеры, а именно высота помещения -3,5 метра, длина -9 метрови ширина -7,3 метров(например, такое разделение: 4,1 бокс + 1,7 блок с “мягким”, так называемым соединительным воздуховодом +1,5 метра– это зона обслуживания блока). Также, такой блок можно разместить и за стеной в соседнем помещении, чтоб освободить дополнительное пространство для покраски и не стеснять движения специалиста-маляра.

Подбираем основание для покрасочной камеры!

Важно также взять во внимание и основание покрасочной камеры, которое может быть как бетонное, так и металлическое. Так, бетонное основание обеспечивает стабильный воздухообмен, надежность эксплуатации, и уровень основания покрасочной камеры при таком виде покрытия остается на одной линии с уровнем помещения. Такое покрытие облегчает процесс въезда автомобилей в покрасочную камеру и их высококачественный тюнинг

Такое покрытие облегчает процесс въезда автомобилей в покрасочную камеру и их высококачественный тюнинг

Такое покрытие облегчает процесс въезда автомобилей в покрасочную камеру и их высококачественный тюнинг.

Если говорить про металлическое покрытие, то его основная характеристика – это обеспечение так называемого «подиума» высотой300 мм, изначально это покрытие устанавливают на пол помещения, а потом уже на него монтируют покрасочную камеру. Въезд в покрасочно-сушильную камеру автомобилями производится через специальный трап, который создает эффект «ровного пола» и улучшает процесс покраски транспортных средств. Преимуществами такого покрытия являются его герметичность и стабильный воздухообмен в помещении, а недостатками – высота, которая в большинстве случаев в два раза меньше, чем глубина бетонного покрытия.

Виды систем вентиляции для покраски авто

Вентиляция в покрасочной камере может быть одномоторной, двухмоторной и приточно-вытяжной. Кроме того, существуют варианты помещения с проходящим воздушным потоком, с повышенным давлением и с разрежением.

В одномоторных камерах воздух поступает в помещение сверху, в рабочем помещении создается давление и красочный туман опускается вниз и выводится наружу через специально предназначенные для этого отверстия в полу. В двухмоторных камерах воздух поступает также сверху. Дополнительно в них установлен и нижний мотор, отсасывающей воздух из рабочего помещения на улицу.

В таких боксах вентиляция более эффективна, но с экономической точки зрения использование двухмоторной камеры не всегда целесообразно. Например, при небольших объемах покрасочных работ, малых потоках машин часто выгоднее может быть установка одномоторной камеры. Приточно-вытяжная система вентиляции покрасочной камеры работает в трех основных режимах:

Режим активной циркуляции воздуха с непрерывной фильтрацией, очисткой его от пыли перед началом работы
Режим забора воздуха снаружи с последующей его фильтрацией, нагревом до 30 градусов, подачей в рабочее пространство и выводом наружу без фильтрации через отверстия в полу (т. е. режим, поддерживающий постоянную температуру в камере во время работы)
Режим закачки отфильтрованного и нагретого до 60 градусов воздуха из камеры (т. е. сушка изделий после окрашивания)

Наиболее распространены камеры с повышенным давлением, в которых работает два вентилятора – нагнетающий и высасывающий. При этом производительность нагнетающего – больше, и образующийся в результате разности производительности вентиляторов излишек воздуха создает в камере повышенное давление. Внешняя пыль в рабочее пространство попасть не может вследствие того, что она вытесняется воздухом.

В камерах с проходящим потоком воздуха установлено два вентилятора с одинаковой производительностью, в результате чего давление снаружи равно внутреннему давлению в рабочем помещении. В отличие от бокса с повышенным давлением, такая камера должна быть максимально герметизированной во избежание попадания пыли внутрь. А в помещениях с разрежением имеются два вентилятора с разной производительностью: высасывающий воздух из камеры вентилятор имеет большую производительность.

Вентиляция покрасочной камеры

Вентиляция покрасочной камеры Вентиляция покрасочной камеры – является одним из ключевых факторов, позволяющих заниматься этим видом деятельности. Система вентиляции с фильтром обеспечивает очистку воздуха внутри камеры, а также осаждение и выведение тумана краски. Существует несколько типов камер в зависимости от установленной системы вентиляции.

одномоторные;
двухмоторные.

Первый тип отличается нагнетанием воздуха сверху, в результате чего туман под давлением осаждается вниз и выводится через специальное отверстие. Второй вариант – двухмоторный – предполагает наличие двух моторов, один из которых – нагнетательный, а второй – отсасывающий. Именно он обеспечивает выведение воздуха наружу.

Очистка воздуха от загрязнений и пыли

Фильтры потолочные

Покрасочная камера для автомобилей своими руками предполагает также наличие высокопроизводительного воздушного фильтра, обеспечивающего защиту от внешней пыли и других загрязнений. Лучше всего использовать двухфазовые фильтры, которые на первом этапе «ловят» крупные загрязнители, а на втором – мелкие частицы. Стоит учитывать также производительность вентиляционной системы – скорость воздухопотока при этом равна 20-25 см/с. Фильтры должны очищать и приточные и выходящие воздушные массы, что регулируется соответствующими санитарно-гигиеническими нормами. Именно для этого целесообразно использовать фильтры с несколькими фазами очистки. Стоит учитывать, что нижний фильтр, установленный на вытяжном воздуховоде, очень быстро загрязнится. Соответственно, будет возникать необходимость частой замены.

Если обеспечить правильную циркуляцию воздушных масс, в камере не будет эффекта турбулентности воздуха. Регулировка давления происходит через специальные устройства. Ведь со временем установленные фильтры будут загрязняться, что в результате спровоцирует завихрения воздуха с каплями краски. Чтобы избежать такого эффекта, и стоит учитывать давление воздуха. Так, фильтры на потолке и полу требуется размещать равномерно по всей длине

Немаловажно, что фильтры также эффективнее всего контролировать с помощью автоматического пульта. Если он предусмотрен проектом камеры, то лучше всего включить в перечень измеряемых параметров не только загрязненность, но и емкость устройства. Сушка – неотъемлемый элемент покрасочной камеры

Сушка – неотъемлемый элемент покрасочной камеры

Любая самодельная покрасочная камера включает в себя сушку. Сегодня теплогенераторы работают на газу, топливе, а также отработанном масле. В зависимости от потребностей покрасочной камеры, можно выбрать теплогенератор различной мощности, с автоматическим таймером и т.д. Также в качестве сушки для окрашенных автомобилей часто используют инфракрасные лампы. Простые и понятные в эксплуатации, такие лампы обеспечивают нужный эффект при малейших физических и финансовых затратах.

При строительстве и проектировании покрасочной камеры стоит учитывать, равномерность подачи теплых потоков воздуха. Это необходимо во избежание перегревов. Во время разработки проекта систему управления сушкой лучше всего объединить с пультом управления фильтром и вентиляцией. Пульт управления лучше всего расположить в наиболее удобном для мастера месте, чтобы в случае необходимости он мог легко корректировать климактерические условия в камере.

Освещение покрасочной камеры: важный аспект при покраске автомобиля!

Эффективное освещение в покрасочной камере своими руками

Самодельная покрасочная камера также требует нормальной влажности воздуха и освещения. Лампы дневного света обеспечат максимальную видимость и отсутствие ненужных теней и бликов. В этом деле размещение и качество освещения играют очень важную роль, ведь непосредственно влияют на результат покраски. По заявленным технологическим правилам, освещенность помещения должна составлять 600-1000 люкс. Соответственно вам придется позаботиться о необходимых точках освещения.

Как правило, наиболее эффективным и удачным вариантом является размещение люминесцентных ламп под потолком и на боковых стенах. Хотя такой способ имеет и существенные недостатки, ведь во время покраски мастер не сможет иметь нормальную «обзорность» нижней части автомобиля. Чтобы избавится от ненужных бликов и недостатка света, рекомендуется разместить вдоль стены насколько больших продолговатых ламп, обеспечивающих нормальную освещенность нижней части машины без теней и бликов

Также важно помнить, что сама камера и ее размеры должны обеспечивать мастеру нормальные условия работы, мобильность и маневренность вокруг автомобиля

Как показывает практика, организовать покрасочную камеру можно в гаражах с различными параметрами, но не меньше 4 на 6 м. Лучше всего выбирать гараж подальше от «цивилизации». Перед тем, как сделать покрасочную камеру, стоит поставить в известность о ваших целях владельца или ответственного за постройку. В целом, для организации покрасочной камеры не требуются особенные технологические и инженерные знания, поэтому построить такое помещение под силу любому человеку. В двух словах, существует много способов монтажа покрасочной камеры. Мы рассмотрим наиболее распространенные. Во-первых, зачастую покрасочные камеры устанавливают на бетонную основу. Такой способ является дорогостоящим, но более правильным с технологической точки зрения. Второй способ предусматривает установку камеры на металлический каркас. При этом, как правило, необходимыми дополнительными элементами строения являются также переходные мостики. Под полом размещается вытяжная система, фильтр, клапан и т.д.

Интересным технологическим решением постройки покрасочной камеры является организация такой камеры в другом помещении, например, большой мастерской.Это отличный вариант, который лишит вас головной боли и множества проблем. В таком случае вы можете обойтись минимальными финансовыми затратами: гипсокартонными стенами на металлическом каркасе с термоизоляционным материалом. Не забываем также о траншеях для воздухоотводов.

Расчет вентиляции для покрасочной камеры

Для расчета выделения вредных веществ существуют методики и даже программные комплексы (например ERA).

Исходными данными для расчета служат:

площадь рабочего пространства, его габариты
объем помещения
количество вредных веществ. или количество наносимой краски в час, способ нанесения, марка краски
расчетная температура и влажность
число рабочих

На результат работы и здоровье маляра большое влияние имеет точность расчетов. Прежде всего если зона застоя образуется на уровне дыхательных путей человека, это сильно повлияет на его здоровье.

Воздухообмен рассчитывается на ассимиляцию вредностей. Однако существует несколько способов расчета воздухообмена для покрасочной камеры:

Многие специалисты принимают воздухообмен по кратности 6-8-крат обмен при покраске отдельных элементов и 100-150-кратный при покраске авто или больших изделий. Подача воздуха в единицу времени рассчитывается по формуле: P=Кх(АхBхH), м³/ч,где: К – рекомендованная кратность воздухообмена (берется из специальных таблиц), А, В, Н – соответственно, длина, ширина и высота помещения, м.
При отсутствии количества выделяемых веществ, можно расчитать: P=(t₁-t₂)хVх0,36, м3/ч, где t₁-t₂ – разница температур на улице и в помещении ,V – объем помещения, м3, 0,36 – коэффициент кратности.
Самый правильный способ это когда известно количество вредных веществ, тогда расчет происходит таким способом: Р = m х Q х Д, где m– расход краски кг/ч, Q – количество воздуха для разбавления выделяющихся веществ, м3/ч, Д – коэффициент учитывающий величину выделений.

Вентиляция в покрасочной камере. Пример расчета

Рассмотрим одну и ту же камеру в разных вариантах расчета. Размер покрасочной камеры 7х3 м и 2,8 м высотой. Красится вся машина, поэтому кратность принимаем 100. Температура наружного воздуха -20, внутреннего +25. Краска перхлорвиниловая эмаль, расход 2 кг/ч. Время нахождения изделия в камере 4 мин.

1 способ

Р = 100 х (7 х 3 х 2,8) = 5880 м³/час

2 способ

Р = (25+20)х (7 х 3 х 2,8)х0,36 = 952,56 м³/час

3 способ

Вначале необходимо определить из таблицы определить коэффициент интенсивности испарения.

Для перхлорвиниловой эмали это значение составляет 0,16. Из этой же таблицы видно, что для разбавления летучих необходимо 9000 м3/кг краски. Далее из графика определим значение коэффициента Д.

Подставим все необходимые данные в формулу и получим:

Р = 0,33х 9000х2 = 5940 м³/час

Так вот, из вышеописанного видно, что последний способ наиболее точный. После расчета производительности вентиляции, необходимо рассчитать мощность вентилятора.

И наконец-то наиболее правильный пример расчета:

Покрасочная камера будет максимально безопасная и производительна если, во-первых, правильно рассчитать систему, во-вторых, соблюдать все нормы установки.

Малярка своими руками

Окрасочно-сушильная камера, как правило, представляет собой металлический, реже гипсокартонный бокс, обустроенный внутри уже существующего помещения. Для переделки под малярный цех рационально использовать гараж. Если он имеет небольшие размеры, то постройка задействуется вся — обшиваются ее внутренние стены, а узлы вентиляционного оборудования выносятся за пределы гаража. Если размеры позволяют, то бокс создается в отдельной части помещения.

ПОСМОТРЕТЬ ВИДЕОИНСТРУКЦИЮ

Помещение под малярку должно иметь достаточное количество свободного пространства для работы — минимальный размер боксов для покраски легковых автомобилей — 4*6 м. Мини покрасочная камера, предназначенная для работы с небольшими поверхностями — металлическими дверьми, элементами кузова авто, имеет габариты в пределах 3*3 м.

Строить малярную камеру надо с фундамента

Обустройство мастерской своими руками начинается с монтажа несущих перекрытий — стен, потолка, пола и установки въездных ворот.

К перекрытиям предъявляется общее требование по герметичности — недопустимо попадание в бокс воздуха из окружающей среды, поскольку содержащаяся в нем пыль препятствует проведению покрасочных работ — механические загрязнения, попавшие на кузов авто, перечеркивают все приложенные усилия маляра.

Технология монтажа стен бокса выбирается исходя из размеров помещения:

При переделке маленького по площади гаража, внутренняя поверхность его стен обшивается листовым металлом с предварительной теплоизоляцией минеральной либо базальтовой ватой (толщина 50 мм);
При создании «помещения в помещении», когда обустраивается мини покрасочная камера своими руками, из металлического профиля сваривается несущий каркас требуемых размеров, который обшивается сэндвич панелями из двух листов металла и расположенного между ними утеплителя.

Половое перекрытие малярного бокса выступает элементом вентиляции помещения — в нем расположены воздуховоды и напольные фильтры. Для их размещения требуется обустройство «второго» пола, поверх уже существующего перекрытия. Выполняется это двумя способами:

Мини малярка своими руками обустраивается с применением решетчатой платформы, поднятой над половым перекрытием на высоту 30 см. Платформа сваривается из арматурных прутьев диаметром 14-16 мм, шаг решетки — 6 см. Для въезда автомобиля на платформу используется трап.
Переделка гаража в покрасочный цех выполняется с формированием углубленных траншей для укладки воздуховодов по периметру уже существующего пола. Глубина траншей — 28-30 см. После размещения фильтров и вентиляционных каналов траншеи перекрываются арматурной решеткой. Внутренние стенки углублений заливаются бетоном.

Окрасочно-сушильная камера своими руками создается с применением въездных ворот двухстворчатого либо трехстворчатого типа. Использовать двухстворчатые конструкции рационально при наличии отдельной двери для входа персонала, если она отсутствует выбирайте ворота на 3 створки, одна из которых будет использоваться как сервисная дверь.

ПОСМОТРЕТЬ ВИДЕОИНСТРУКЦИЮ

При монтаже потолка бокса в центральной части камеры формируется отверстие под установку потолочного воздуховода. Тут можно приобрести уже готовый пленум, либо сварить его самостоятельно из оцинкованной листовой стали (конструкция утепляется минеральной ватой по боковым и верхнему контуру). Снизу вентиляционный короб перекрыт металлической решеткой, которая удерживает в воздуховоде потолочный фильтр тонкой очистки.

Сушка

Важный этап при обустройстве покрасочной камеры — обеспечение процесса сушки. Сегодня в продаже имеются тепловые генераторы, функционирующие на различном виде топлива, в том числе отработанном масле и газу. С учетом потребностей можно выбрать устройства разной мощности и функционала.

Все чаще для сушки авто после покраски применяются инфракрасные лампы. Они просты в эксплуатации и гарантируют необходимый эффект. При этом расходы на приобретение такого оборудования минимальны.

При строительстве покрасочной камеры важно учесть распределение тепловых потоков во избежание случайного перегрева. Для удобства сушка объединяется с системами фильтрации и дистанционного управления

При выборе варианта важно учесть уровень загрузки покрасочной камеры:

Если требуется покрасить один автомобиль, достаточно сушки воздухом. Минус метода заключается в длительности процедуры, но зато снижаются расходы.
В случае создания покрасочного бокса для профессиональной деятельности (многократной покраски), лучше отдать предпочтение инфракрасному оборудованию. С его помощью можно добиться более быстрого высыхания. Под действиями ИК лучей краска и шпатлевка высыхают намного быстрее, а расходы электроэнергии снижаются.

Можно использовать малогабаритную сушку для просушки различных деталей кузова авто — специальную камеру, обеспечивающую температуру нагрева до 200 градусов Цельсия. В нее входит необходимая автоматика, обеспечивающая контроль базовых параметров и соблюдение технологического процесса.

Такой сушильный шкаф изготавливается с учетом требований заказчика в различных габаритах.

В виде дополнительного оборудования для сушки (при обустройстве покрасочной камеры) можно использовать инфракрасные лампы.

Выделим востребованные модели:

TopWeld / FY-TECH FY-1W — устройство с одной лампой и одной секцией, работающее от 220 Вольт. Особенность заключается в возможности регулировании угла наклона и высоты, компактность и надежность конструкции. Изделие равномерно нагревает поверхность и обеспечивает ее быстрое высыхание. В модели предусмотрен механический таймер, имеется возможность корректировки мощности и времени сушки. Рабочая температура — от 40 до 100 градусов Цельсия, таймер выставляется на время до часа. Площадь сушки — 80*50 см.
OMAS WS-502A — инфракрасная сушка, обеспечивающая быстрое высыхание поверхности машины в помещении покрасочной камеры. Изделие состоит из двух ламп, равномерно прогревающих ЛКП. Конструктивно ее можно вращать в горизонтальной и вертикальной плоскости, а также наклонять на разные углы. Имеется таймер, устанавливаемый на время от 1 до 28 минут (отключает сушку автоматически). Рабочее напряжение — 220 В, мощность 2 кВт. Высота стойки меняется в диапазоне от 15 см до 1,5 метров. Оптимальное расстояние от ламп до поверхности — от 0,3 до 0,7 метров. При этом охватываемая площадь составляет 100*70 см.
TopWeld / FY-TECH FY-3AL — мощная сушка с тремя лампами инфракрасного действия. Эта модель имеет настраиваемую высоту, возможность изменения угла направления софитов, таймер для регулировки времени. Особенности — изменение уровня мощность, применение алюминия при изготовлении корпуса, компактность и прочность. Секция может вращаться на 360 градусов. Работа сушки проверена на большинстве окрасочных систем, и проверки подтвердили быстрое высыхание поверхности. Рабочая температура находится в диапазоне от 40 до 100 градусов Цельсия, таймер задает время от 0 до 60 минут. Мощность — 3,3 кВт. Площадь сушки — 120*100 см.
TopWeld / FY-TECH FY-6W — мощная сушка для покрасочных камер с шестью лампами, установленными в индивидуальных секциях. Особенности — наличие таймера, возможность изменения мощности, регулирование уровня наклона, прочность и компактность корпуса. Модель обеспечивает равномерный прогрев поверхности, предусмотрена возможность вращения секций на 360 градусов. Диапазон рабочих температур — от 40 до 100 градусов Цельсия. Таймер выставляется в диапазоне времени от 0 до 99 минут. Сушка охватывает площадь 180*100 см.
TopWeld / FY-TECH FY-2W — модель для сушки поверхности, оборудованная двумя инфракрасными лампами. Изделие работает от 220 В, оборудовано таймером времени и имеет регулировку мощности. При необходимости возможно изменение высоты. Устройство проверено на большей части окрасочных систем, его эффективность подтверждена практикой применения. Модель отличается компактным дизайном, надежностью, легкостью и компактностью. Охватываемая площадь сушки составляет 80*80 см. Таймер устанавливается на время от 0 до 60 минут. Мощность каждой из ламп 1,1 кВт (общий параметр 2,2 кВт).

Меры безопасности

Главная цель монтажа системы вентиляции – обеспечить безопасность работы маляров. При покраске в воздух попадает большое количество частичек краски, растворителя, лака. Появляется токсичный туман, который причиняет дискомфорт слизистым во время дыхания. Правильная вентиляция должна вертикальным воздушным напором прижать к полу образовавшийся «туман».

Сотрудники также должны пользоваться средствами защиты:

респиратор;
перчатки;
защитная одежда;
маска и очки;
обувь закрытого типа.

Помещение обязательно следует отделать огнеупорными материалами, не должно быть источников открытого огня; проводка тщательно изолируется.

Из покрасочной камеры убирают шкафы, оборудование, любые другие предметы, чтобы на них не скапливалась пыль, и они не препятствовали проветриванию.

Любому мастеру известно, что для полноценной работы покрасочной камеры нужна грамотно сконструированная вытяжка для покраски. Но многие удивятся: «При чем здесь камера для покраски, если окрашивание машины проводится в гараже или мастерской?» На самом деле, камера для покраски – это любое помещение, где проводятся работы с красителями, поэтому гараж и мастерская на время становятся такой камерой, и нужно позаботиться о вытяжке.
