Механическая коробка передач: устройство передачи крутящего момента

Конструкция моста автомобиля может влиять на такие эксплуатационные качества автомобиля, как надежность, безопасность, комфортабельность, управляемость, проходимость.

Требования, предъявляемые к мостам автомобиля:

• малая масса (при уменьшении массы повышается плавность хода);• жесткость конструкции;• небольшие размеры в вертикальном направлении;• учет компоновочных особенностей транспортного средства;• прочность (оказывает значительное влияние на безопасность автомобиля).

По расположению на автомобиле мосты могут быть:• передними;• промежуточными (на трехосном автомобиле такой мост называют средним);• задними; Различают мосты:• управляемые;• ведущие;• комбинированные (колеса моста и ведущие, и управляемые);• поддерживающие (колеса моста не являются ни ведущими, ни управляемыми).

Трёхвальная МКПП

Главная ее особенность – число валов. В конструкции используется три вала. Это:

Ведущий (он же первичный).
Ведомый (иное название – вторичный).
Промежуточный.

На трёхвальной МКПП синхронизаторы расположены на валу и не вращаются. Но они могут перемещаться в осевом направлении благодаря шлицевому соединению. Чем еще особенный данный тип МКПП? Узел переключения скоростей находится на корпусе КПП. Он состоит из:

Рычага.
Нескольких штоков с вилками.

Дополнительно данный узел оснащается блокирующим устройством, которое защищает от включения нескольких скоростей сразу.

Управление вилкой КПП может осуществляться дистанционно. Такая конструкция используется, когда нет возможности установить рычаг напрямую в коробку. В этом случае конструкция предполагает наличие шарнирных тросов или кулисы. Данный вариант часто используется на автобусах и грузовиках.

Как работает трёхвальная МКПП:

Когда рычаг КПП находится в «нейтрали», вращательный момент не передается от ДВС на колеса. Когда водитель меняет положение рычага КПП, вилка двигает синхронизатор.
Муфта выравнивает обороты ведомого вала коробки и шестерни, а далее входит в зацепление.
Шестерня вторичного вала МКПП блокируется.
Трансмиссия передает вращательный момент на колеса с определенным передаточным числом.

Переключения осуществляются менее, чем за полсекунды. Каждая ступень работает в определенном диапазоне скорости движения авто.

Как работает двухвальная МКПП, особенности конструкции

Во время работы ДВС, энергия вращения передается через узел сцепления на ведущий вал коробки. Одна часть шестерен на вторичном и первичном валу может свободно вращаться, а другая – устанавливаться на валу неподвижно. Это зависит от модели КПП. Также для сглаживания угловых скоростей и плавного включения передач на каждом валу есть синхронизатор.

Шестерни валов (вторичного и первичного) постоянно взаимодействуют между собой. Определить, какие из них вращаются, а какие жестко зафиксированы, можно следующим образом. Шестерни у муфт синхронизаторов вращаются на валу постоянно. А на главной передаче они неподвижны.

Для передачи момента от валов КПП на колеса, задействуется дифференциал и главная передача. Для чего служит дифференциал? Он предназначен для изменения угловой скорости вращения ведущих колес. Это актуально при прохождении поворотов и при любой другой смене траектории движения авто. Дифференциал обеспечивает лучшую устойчивость авто на дороге и равномерный износ шин протектора.

Узел выбора передач находится в корпусе трансмиссии. Он являет собой набор штоков и вилок, двигающий муфту синхронизаторов. Узел выбора передач имеет защиту от включения сразу двух скоростей.

Что происходит во время включения передачи

Когда рычаг находится в положении «нейтраль», маховик не передает вращательный момент и крутится свободно от диска сцепления. При этом шестерни валов МКПП свободно прокручиваются.
Если водитель включает передачу, в данный момент перемещается муфта синхронизатора через систему тяг или тросиков.
Муфта выравнивает обороты вала и используемой шестерни.
Муфта входит в зацепление с шестерней КПП.
Вращательный момент передается от первичного на вторичный вал трансмиссии.
Энергия вращения передается в полном объеме от ДВС на колеса с определённым передаточным числом. Каждая передача имеет свое число. Чем ступень КПП выше, тем оно меньше.

Для того, чтобы выполнить движение назад, применяется дополнительный вал. Он имеет промежуточную шестерню реверсивного движения. Синхронизаторы у данной передачи отсутствуют, поэтому включать ее необходимо только после полной остановки авто.

Виды механических коробок передач

Кроме количества валов и ступеней КПП классифицируются в зависимости от наличия-отсутствия синхронизаторов. Если их нет, переключение скоростей требует определенного времени, которое сокращается при регулировании коробки и манипуляций с педалями газа и сцепления. Такие МКПП более надежны при высоких нагрузках, поэтому устанавливаются на мотоциклах, спортивных авто, сельхозтехнике, тяжелых грузовиках, в которых синхронизацию невозможно использовать по техническим причинам.

К механическим относят и роботизированные коробки. Их конструкция такая же, включая наличие диска сцепления, но управление осуществляется электроникой, выполняющей функции педали. Схема переключений тоже не отличается.

Работа сцепления

Понять принцип работы узла сцепления поможет такой пример: представьте вращающийся металлический стержень с диском на конце, символизирующий коленвал с маховиком. Если к плоскости диска подвести другой диск, то после соприкосновения он тоже станет крутиться. Так в общих чертах и действует автомобильное сцепление, только второй диск насажен на вал, идущий дальше, к шестеренчатой передаче.

Система действует за счет силы трения, поэтому соприкасающиеся поверхности имеют специальное антифрикционное покрытие. Диск сцепления в механической трансмиссии двигается рычагом в виде вилки. Механически рычаг не связан с педалью сцепления, он перемещается гидроцилиндром. Нажатие на педаль сжимает жидкость в этом цилиндре, поршень выдвигается и перемещает рычаг.

На холостом ходу коленвал и первичный вал МКПП крутятся, поскольку диски находятся в зацеплении.
Нажатием на педаль водитель отодвигает диск и вал трансмиссии останавливается. Теперь его можно подключить к шестеренчатой передаче путем выбора первой скорости.
Нажав на газ, водитель добивается повышения оборотов и медленно отпускает педаль сцепления. Диски снова входят в зацепление и машина трогается с места.

Разрывать механическую связь с помощью сцепления нужно и дальше, при переходе на другую скорость. Чтобы разобраться в данном процессе, нужно понять, как работает сама коробка скоростей.

Устройство механической коробки передач

картера;
первичного, вторичного и промежуточного валов с шестернями;
дополнительного вала и шестерни заднего хода;
синхронизаторов;
механизма переключения передач с замковым и блокировочным устройствами;
рычага переключения.

Сцепление

Сцепление является неотъемлемым компонентом механической КПП, осуществляющим разъединение двигателя и коробки в момент переключения ступеней без последствий для агрегатов. Говоря упрощенно — сцепление отключает крутящий момент. В момент выжатой педали сцепления мотор и колеса автомобиля вращаются отдельно друг от друга.

Сцепление создано для аккуратного соединения мотора и колес. Состоит из двух дисков, один из которых соединен с двигателем, второй — с колесами. В момент отпускания педали сцепления диски прижимаются и начинаются вращаться вместе. Именно поэтому и важна плавность отпускания педали.

Шестерни и валы

В стандартных МКПП оси валов расположены параллельно, на них располагаются шестеренки. Ведущий (первичный) вал присоединяется к маховику мотора через корзину сцепления, находящиеся на нем продольные выступы передвигают второй диск сцепления и передают через жестко закрепленную ведущую шестерню вращающий момент на промежуточный вал.

В хвостовике ведущего вала расположен подшипник, к которому примыкает конец вторичного. Отсутствие фиксированной связи делает возможным крутиться валам независимо друг от друга в разных направлениях и с разными скоростями.

На ведомом вале имеется целый набор различных шестерней как жестко закрепленных, так и свободно вращающихся.

Синхронизаторы

Угловые скорости первичного и вторичного валов уравниваются при содействии синхронизатора и становится возможным смена ступени. Синхронизаторы обеспечивают более щадящий режим эксплуатации КПП и пониженный шум.

Зубья последнего устанавливаются против зубьев муфты, поэтому последующее смещение муфты становится невозможным. Муфта заходит без противодействия в зацепление с малым венцом на шестерне. Шестерня за счет такого соединения жестко блокируется с муфтой. Такой процесс осуществляется за доли секунды. Один синхронизатор обычно обеспечивает включение двух передач.

Трёхвальная МКПП

Главная ее особенность – число валов. В конструкции используется три вала. Это:

Ведущий (он же первичный).
Ведомый (иное название – вторичный).
Промежуточный.

Рычага.
Нескольких штоков с вилками.

Как работает трёхвальная МКПП:

Когда рычаг КПП находится в «нейтрали», вращательный момент не передается от ДВС на колеса. Когда водитель меняет положение рычага КПП, вилка двигает синхронизатор.
Муфта выравнивает обороты ведомого вала коробки и шестерни, а далее входит в зацепление.
Шестерня вторичного вала МКПП блокируется.
Трансмиссия передает вращательный момент на колеса с определенным передаточным числом.

Работа механической коробки

Агрегат состоит из таких основных элементов:

корпус с масляным картером;
три вала с шестеренками – первичный, вторичный и промежуточный;
устройства синхронизации;
рукоять переключения с вилочными приводами перемещения шестерен.

С помощью рукоятки водитель меняет пары шестерен, входящие в зацепление с приводами от двигателя и колес. Шестерни подобраны таким образом, чтобы обеспечить нужный крутящий момент на колесном приводе при разных режимах движения. На первых ступенях выходного вала задействованы шестеренки большего диаметра, чтобы главная передача вращалась медленнее, но с большим усилием. На III, IV и V скорости размер шестерен уменьшается и в итоге при движении на высокой скорости число оборотов привода и коленвала совпадает.

Механическая КПП является наиболее простой и надежной трансмиссией, устанавливаемой на автомобили с различной грузоподъемностью. Чем она отличается от автоматической и вариативной, – так это низкой стоимостью при высокой ремонтопригодности, а это влияет и на общую цену авто. Неудобство одно: водителю нужно постоянно манипулировать педалями акселератора и сцепления, чтобы своевременно переключаться на другую скорость при изменении режима движения.

https://youtube.com/watch?v=AtilQ3QHNsQ

Устройство механической коробки передач

Конструктивно механическая коробка передач состоит из следующих элементов:

ведущий или первичный вал;
ведомый или вторичный вал;
промежуточный вал (для 3-х вальной МКПП);
шестерни первичного и вторичного валов;
механизм выбора передач;
муфты синхронизаторов (синхронизаторы);
картер;
главная передача;
дифференциал.

При этом устройство и принцип работы двухвальной и трехвальной трансмиссии отличаются друг от друга.

Двухвальная коробка передач: устройство и принцип работы

Этот тип коробки является наиболее распространенным. Крутящий момент от двигателя через муфту сцепления передается на первичный вал. В зависимости от конструкции конкретной коробки передач часть шестерней на первичном и вторичном валах жестко закреплены на них, а часть свободно вращаются. Также на каждом валу расположен минимум один синхронизатор. Шестерни первичного и вторичного валов находятся в постоянном зацеплении друг с другом. Понять, какие из них зафиксированы, а какие вращаются, очень просто: шестерни возле синхронизаторов всегда вращаются на валу.

Шестерня главной передачи жестко закреплена на ведомом валу. Крутящий момент от вторичного вала к колесам транспортного средства передают главная передача и дифференциал. Последний обеспечивает вращение колес с разной угловой скоростью.

Механизм выбора передач в двухвальной КПП расположен в корпусе коробки и состоит из вилок и штоков, перемещающих муфты синхронизаторов. Механизм оснащен защитой от одновременного включения двух передач.

Принцип работы двухвальной трансмиссии следующий:

В нейтральном положении рычага переключения передач крутящий момента от двигателя не передается на ведущие колеса, шестерни на валах свободно прокручиваются.
При перемещении рычага водитель перемещает муфту синхронизатора соответствующей вилкой через систему тросиков или тяг.
Муфта синхронизирует угловые скорости соответствующей шестерни и вала, на котором расположен синхронизатор.
Муфта синхронизатора входит в зацепление с шестерней и крутящий момент начинает передаваться с первичного вала на вторичныый.
Происходит передача крутящего момента от двигателя на ведущие колеса с заданным передаточным числом.

Для движения задним ходом используется дополнительный вал с промежуточной шестерней заднего хода.

Схемы передачи крутящего момента на каждой из передач:

Трехвальная КПП: устройство и принцип работы

Отличие трехвальной механики от двухвальной в том, что здесь используются три вида валов. Помимо ведомого и ведущего также применяется промежуточный вал.

Первичный вал, соединенный со сцеплением, передает крутящий момент на промежуточный. Передача происходит через соответствующую шестерню — таким образом, валы находятся в постоянном зацеплении.

Промежуточный вал расположен параллельно первичному, все шестерни на нем жестко зафиксированы.

На одной оси с первичным расположен вторичный вал. За это отвечает упорный подшипник на ведущем валу, в который входит вторичный вал. При этом шестерни ведомого вала могут свободно вращаться и не имеют жесткой фиксации с валом. Шестерни вторичного вала находятся в постоянном зацеплении с шестернями промежуточного вала. Следовательно, в нейтральном положении КПП крутящий момент от первичного вала передается на промежуточный и далее на шестерни вторичного вала. Но поскольку они свободно вращаются на валу, автомобиль не двигается.

Между шестернями вторичного вала находятся синхронизаторы, работа которых заключается в выравнивании угловых скоростей шестерен вторичного вала с угловой скоростью самого вала за счет сил трения.

Синхронизаторы жестко закреплены на вале и за счет шлицевого соединения могут двигаться по нему в осевом направлении.

В отличие от двухвальной КПП, механизм переключения в трехвальной трансмиссии располагается на корпусе коробки и состоит из рычага управления и штоков с вилками. Механизм также оснащен блокирующим устройством для предотвращения одновременного включения двух передач.

Он может также иметь и дистанционное управление. При этом дистанционный механизм переключения обеспечивает кулиса или шарнирные тросы.

Принцип включения передач в трехвальной КПП аналогичен принципу работы двухвальной трансмиссии.

Назначение и устройство МКПП

МКП на данный момент не самые распространенные, хотя тоже широко используются благодаря надежности, простоте конструкции, ремонтопригодности. Скорость выбирает и переключает водитель вручную. Главное назначение МКПП — преобразование крутящего момента и его передача от мотора на колеса, изменяя передаточное число.

Устройство МКПП:

корпус, он же картер;
два, три или больше валов: ведущий, ведомый (может быть два или больше), промежуточный (если модель с тремя валами);
шестерни валов;
рычаг переключения скоростей;
синхронизатор (2 блокировочных кольца, муфта, сухари),
проволочные кольца;
подшипники, сальники.

По количеству валов МКП делятся на:

По количеству ступеней бывают

Неотъемлемая часть МКП сцепление, отсоединяющая коробку от мотора, не повреждая в процессе переключения агрегаты. Говоря упрощенно, сцепление выключает крутящий момент, переключая двигатель и колеса на холостую работу.

Двухвальная коробка передач: устройство и принцип работы

МКПП с двумя валами устанавливаются в легковые авто с передним приводом. Какое-то количество шестеренок вращаются, остальные закреплены, шестерни ведущего и ведомого валов зацеплены. На каждый вал обязательно установлен хотя бы один синхронизатор.

Для чайников принцип работы можно объяснить как соединение шестерен с разным количеством зубьев, чтобы приспособить работу двигателя (обороты) к постоянно меняющейся скорости автомобиля при разгоне или торможении.

Первичный вал через маховик соединен с коленвалом двигателя, передаточные числа передаются с него на вторичный, потом на передние колеса через главную передачу и дифференциал. Благодаря отсутствию промежуточного вала у такой КПП небольшие размеры.

Для соединения шестерен используются муфты синхронизаторов. При необходимости увеличить количество ступеней в КП устанавливают 2 или 3 вторичных вала.

Переключающий скорости механизм располагается отдельно от трансмиссии, связывается с ней тягами или тросиками.

Устройство механизма для переключения скоростей:

рычаг выбора передачи, оснащенный тросом для ее включения;
шток, оснащенный вилками;
рукоятка для переключения скорости;
блокирующий замок.

В процессе изменения скорости рычаг перемещается вертикально и горизонтально, переводя усилие на устройство, выбирающее нужную передачу.

Трехвальная коробка передач — устройство и принцип работы

Трехвальные коробки передач монтируются на автомашины с задним приводом, устройство и принцип работы мало отличается от агрегата с двумя валами, основное отличие конструкции — присутствие дополнительного (промежуточного) вала.

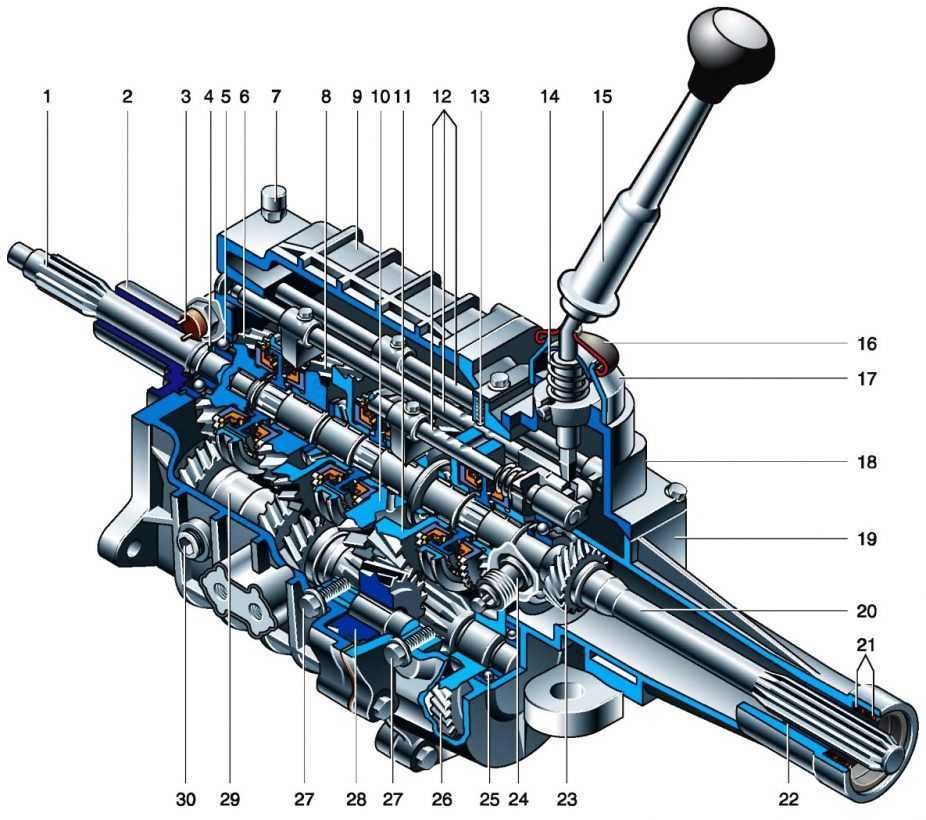

1 — первичный вал; 2 — крышка подшипника; 3 — выключатель света заднего хода; 4 — манжета первичного вала; 5 — задний подшипник первичного вала; 6 — шестерня привода промежуточного вала; 7 — сапун; 8 — шестерня 3-й передачи; 9 — передний картер; 10 — шестерня 1-й передачи; 11 — шестерня заднего хода; 12 — штоки переключения передач; 13 — шарик-фиксатор; 14 — пружина; 15 — рычаг переключения; 16 — защитный уплотнитель; 17 — колпак рычага; 18 — корпус рычага переключения; 19 — задний картер; 20 — вторичный вал; 21 — манжеты удлинителя заднего картера; 22 — сталебаббитовая втулка; 23 — шестерня привода спидометра; 24 — привод спидометра; 25 — задний подшипник промежуточного вала; 26 — шестерня 5-й передачи; 27 — болты крепления оси промежуточной шестерни заднего хода; 28 — промежуточная шестерня заднего хода; 29 — промежуточный вал; 30 — маслозаливная пробка.

Соединенный со сцеплением первичный вал через шестеренчатую передачу передает крутящий момент промежуточному, все шестерни которого жестко зафиксированы. Первичный и вторичный валы вращаются в одной оси, но независимо друг от друга. Шестерни первичного вала не зафиксированы, вторичный с промежуточным сцеплены постоянно. Между шестеренками вторичного вала монтируются выравнивающие скорость вращения синхронизаторы.

Механизм переключения (шток, рычаг, вилки), монтируется на корпус коробки. Устанавливается так же устройство, предотвращающее одновременное включение двух скоростей.

Существуют типы механических КПП с большим количеством ступеней (от 4-х до 6-и), оснащенные дополнительными коробками передач, которые называют редукторами. Они бывают понижающие (демультипликаторы), повышающие (мультипликаторы). Первые с двумя, тремя скоростями монтируются за КПП, до 3-х раз уменьшает передаточное число. Вторые монтируются перед КПП, в 2 раза увеличивают количество передач.

Принцип работы механической коробки передач

Принцип работы механической КПП следующий: крутящий момент от двигателя через сцепление передается на первичный вал коробки передач, далее преобразуется при помощи пар взаимодействующих между собой шестерен и затем передается на колеса. Каждая пара шестерен (ступень) имеет определенное передаточное число, которое преобразует скорость вращения и крутящий момент коленвала двигателя. Причем если передача увеличивает крутящий момент, то скорость вращения уменьшается и наоборот. В первом случае передача будет называться понижающей, а во втором — повышающая.

Передаточное число определяется отношением количества зубьев у выходной и входной шестерен в паре. В свою очередь, количество зубьев напрямую зависит от размера самой шестерни: чем больше зубьев — тем больше диаметр шестерни. Например, у первой передачи самое большое передаточное число, и, следовательно, входная шестерня (на первичном валу) имеет минимальный размер, а выходная — максимальный. Переключение скоростей в механической КПП происходит только при нажатии на педаль сцепления, поскольку необходимо прервать поток мощности, передающийся от двигателя.

Движение автомобиля, оснащенного МКПП, всегда начинается с первой передачи. Исключение составляют тяжелые грузовики — там это можно делать со второй передачи. Для этого необходимо вручную перевести селектор рычага в соответствующее положение. Переход на повышенные передачи осуществляется последовательным переключением передач друг за другом. Сам момент переключения скорости зависит от показаний спидометра и тахометра, поскольку каждая передача рассчитана на работу в определенном диапазоне оборотов двигателя.

Зачем нужна МКПП?

Первая причина ясна – надо как-то подключить вращающийся вал двигателя к приводам колес, чтобы тронуться с места. Есть и вторая: силовой агрегат развивает рабочую мощность (иначе – максимальный крутящий момент) при достижении определенного числа оборотов коленчатого вала. Для большинства бензиновых двигателей этот порог составляет 3000 об/мин, для дизельных – 2000 об/мин.

Пока число оборотов коленчатого вала не достигнет нижнего порога, мотор не сможет развить нужную мощность и создать усилие, достаточное для движения.

Для чайников, то бишь, новичков, желающих разобраться в работе автомобильных узлов, предлагается такое пояснение:

Во время работы на месте (холостой ход) количество оборотов коленвала составляет 800-900 об/мин. Чтобы начать движение, развиваемой мощности недостаточно и нужно поднять ее за счет нажатия на газ и повышения оборотов до 2-3 тыс. в минуту. В этот момент и нужно подключить привод колес, что выполняется с помощью коробки передач.
Без МКПП разгон автомобиля выйдет плавным и невероятно долгим, а если попадется подъем, то машина не разгонится никогда. Причина та же – нехватка мощности. Для повышения динамики нужен преобразователь усилия, способный замедлить вращение, но увеличить крутящий момент.
Для разворота и парковки машине нужен задний ход, его также обеспечивает механическая коробка передач.

Подробнее о том, что представляет собой «механика»

Как работает механическая КП? Что она из себя представляет? Давайте разберемся. Механическая коробка передач выполняет простую и понятную функцию: смена передаточного отношения скорости вращения колесам от мотора. Важная составляющая часть её – передаточный механизм зубчатого (чаще всего) вида. Мы уже выяснили, что функционирует механическая КП путем манипуляций водителя, который самостоятельно решает, какое в настоящий момент значение передаточных чисел требуется для корректной работы всего авто.Отсюда и название – механическая, что предполагает полностью ручное управление.

Зачем нужна МКПП?

Во время работы на месте (холостой ход) количество оборотов коленвала составляет 800-900 об/мин. Чтобы начать движение, развиваемой мощности недостаточно и нужно поднять ее за счет нажатия на газ и повышения оборотов до 2-3 тыс. в минуту. В этот момент и нужно подключить привод колес, что выполняется с помощью коробки передач.
Без МКПП разгон автомобиля выйдет плавным и невероятно долгим, а если попадется подъем, то машина не разгонится никогда. Причина та же – нехватка мощности. Для повышения динамики нужен преобразователь усилия, способный замедлить вращение, но увеличить крутящий момент.
Для разворота и парковки машине нужен задний ход, его также обеспечивает механическая коробка передач.

Если между колесным приводом и коленчатым валом поставить зубчатую передачу с шестеренками разного размера, то колеса станут вращаться медленнее. Но при этом на каждом колесе возрастет усилие (на жаргоне – тяга) и разгон автомобиля ускорится. А плавное подключение вращающихся элементов обеспечит другой узел МКПП – сцепление.

Принцип работы КПП

Устройство любой коробки передач: сцепление (которое в автоматической коробке называются гидротрансформатором); передаточный механизм из шестерен (планетарный ряд); компоненты, переключающие передачи; система управления.

Принцип работы механической КПП более или менее понятен: водитель вручную переключает передачи, создавая различные комбинации шестерен. Ведущий вал через сцепление соединен с коленвалом двигателя, с ведомым валом соединение не фиксированное.

Нужная пара шестерен выбирается при помощи вилок управляющего механизма. Рукояткой передвигаются приводы, муфты, ползуны. Механизм выбора передачи устанавливается в трансмиссии, на руле или в кузове.

На коротком видео ниже показана вся суть механической коробки передач

Синхронизатор, уравнивающий вращением валов, дает возможность менять скорость без вреда агрегату. Чтобы поменять передачу, нужно нажать на сцепление, отсоединяющее коробку от двигателя. Затем включаем нужную передачу (при старте — первую). Педаль отпускается после изменения скорости.

Как работает синхронизатор:

при расположении рычага на нейтральной, двигатель не взаимодействует с колесами, шестерни свободно крутятся;
после того, как водитель включил передачу, кулиса соединяет рычаг с коробкой, вилка двигает муфту к нужной шестерне через тросики;
одновременно сухари двигают блокирующее кольцо;
вращением шестерни и вала создается трение, благодаря которому до упора проворачивается кольцо;
муфта перестает двигаться из-за того, что кольцо и шестерня расположились друг против друга;
скорости выравниваются, муфта может пройти через кольцо, чтобы соединиться с нужной шестерней, передать крутящий момент;
шестерня и вал блокируются, скорость включается.

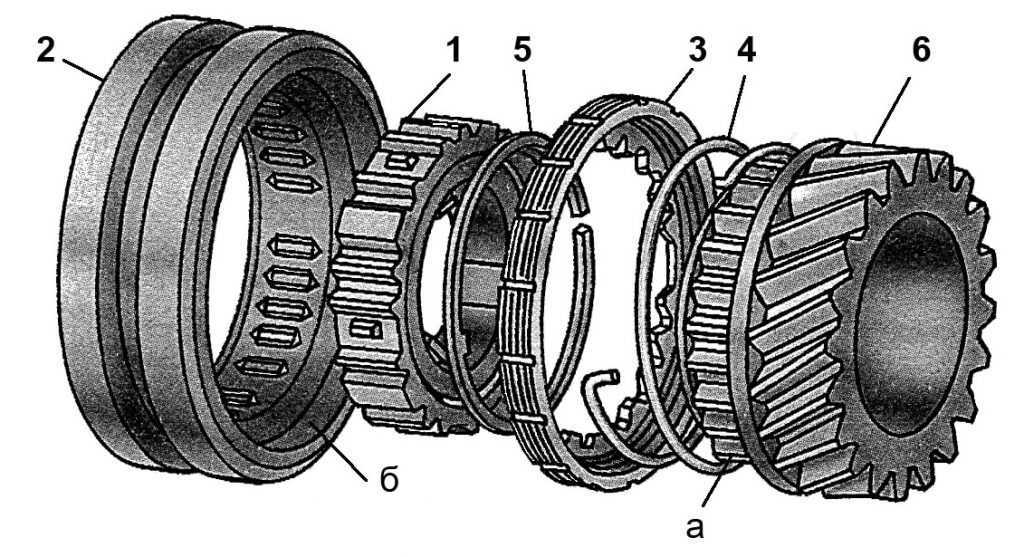

1 — ступица; 2 — скользящая муфта; 3 — блокировочное кольцо; 4 — пружина; 5 — стопорное кольцо; 6 — косозубая шестерня передачи; а) прямозубый дополнительный венец шестерни; б) внутренняя рабочая поверхность скользящей муфты.

Иногда синхронизатор включает 2 шестерни одновременно. Чтобы авто двигалось задним ходом, монтируется дополнительный вал, оснащенный промежуточной шестерней.

Шариковый шарнир равных угловых скоростей (шарнир Вейса) состоит из следующих элементов:

• ведущего вала со шлицами, входящими в зацепление с полуосевым зубчатым колесом дифференциала и вилкой с делительными канавками;• ведомого вала со шлицами, входящими в зацепление с ведущим фланцем ступицы колеса и вилкой с делительными канавками;• четырех ведущих шариков, расположенных в делительных канавках вилок;• центрирующего шарика вилок, помещенного в сферические углубления на торцах вилок.

Привод передних колес: 1 — корпус внутреннего шарнира; 2 — фиксатор внутреннего шарнира; 3 — кольцо крепления чехла; 4 — вал привода передних колес; 5 — защитный кожух чехла; 6 — защитный чехол; 7— упорное кольцо обоймы; 8— сепаратор; 9 — хомут; 10— шарик; 11 — обойма; 12 — стопорное кольцо обоймы; 13 — корпус наружного шарнира.

Немного о синхронизаторе МКПП

Синхронизатор служит для безударного включения передач за счет выравнивания угловых скоростей вала и шестерни. Конструктивно синхронизатор состоит из муфты, двух блокировочных колец, трех сухарей и двух проволочных колец.

В процессе включения передачи вилка передвигает муфту к нужной шестерне, куда вначале перемещается блокировочное кольцо. Возникающая сила трения за счет разности угловых скоростей элементов поворачивает блокировочное кольцо до упора. Дальнейшее движение муфты синхронизатора и зацепление происходит только после выравнивания угловых скоростей. Более подробно почитать про синхронизатор можно в нашей статье Устройство и принцип работы синхронизатора КПП.

Как пользоваться МКПП?

Знать устройство механических коробок передач должен каждый водитель, иначе он не научится правильно пользоваться ею. Новичкам бывает сложно разобраться в принципе работы КП. Приведем пошаговую инструкцию, помогающую научиться езде на «механике».

Старт

Когда новичок впервые садится за руль механики, ему нужно понимать, что его действия должны быть последовательными. Пристегнув ремень, водителю стоит настроить сиденье, заняв комфортное положение для нажимания педалей.

Рычаг переключают в нейтральный режим. С этого положения получится двигаться в любую сторону. Чтобы машина поехала, нужно надавить сцепление, включив скорость, отпустить его и одновременно нажать на газ. Делать этого следует плавно, иначе двигатель заглохнет. Если на улице мороз, эксперты советуют стартовать со второй передачи. Это поможет избежать пробуксовки.

Езда

Чтобы езда на автомобиле доставляла удовольствие, нужно понимать, как правильно управлять им.

Верное нажатие педалей обеспечивает плавную динамику коробки, продлевает ее срок службы, снижает затраты топлива. Главное — пристально следить за тахометром. Если он показывает 2,5-3,5 тыс км., то переключать скоростной режим не требуется. Если показатели выше, то следует сразу переключиться, снизив нагрузку на двигатель.

Во время разгона автомобиля водителю следует переключать скорости поэтапно, от первой до последней. Чтобы не допустить поломки валов коробки, необходимо выжимать сцепление до упора.

Механическая коробка может помочь водителю в случае, когда не работают тормоза. Он сможет затормозить двигателем. При этом не нужно повышать обороты. Когда скорость снизится, машина остановится.

Снижение скорости, торможение

Чтобы снизить скорость, водителю нужно переключиться на низкую передачу. Если скорость для заданной передачи будет слишком низкая, машина начнет дребезжать. Для снижения скорости советуем надавить на сцепление, отпустить педаль газа и сразу переключить скорость. После этого нужно отпустить сцепление и нажать на газ одновременно с этим.

Чтобы остановить транспорт, нужно нажать педаль тормоза. Как только авто будет ехать при скорости 15 км/час, он начнет слегка дребезжать. В это время следует надавить на сцепление, поставить рычаг на «нейтралку» и завершить все нажатием тормоза. Останавливаться разрешено на любой скорости. Главное, нажать сцепление, тормоз и переключиться на нейтральный режим. Для того чтобы улучшить навыки вождения на автомобиле с механической коробкой передач, рекомендуем воспользоваться услугами автоинструктора МКПП.

Как работает двухвальная МКПП, особенности конструкции

Что происходит во время включения передачи

Когда рычаг находится в положении «нейтраль», маховик не передает вращательный момент и крутится свободно от диска сцепления. При этом шестерни валов МКПП свободно прокручиваются.
Если водитель включает передачу, в данный момент перемещается муфта синхронизатора через систему тяг или тросиков.
Муфта выравнивает обороты вала и используемой шестерни.
Муфта входит в зацепление с шестерней КПП.
Вращательный момент передается от первичного на вторичный вал трансмиссии.
Энергия вращения передается в полном объеме от ДВС на колеса с определённым передаточным числом. Каждая передача имеет свое число. Чем ступень КПП выше, тем оно меньше.
