Ремонт кпп газель (5 ступенчатая), как разобрать и снять?

Схема сборки кпп газель 5 ступка

Работать удобнее вдвоем

Заворачиваем на место заливную и сливную пробки.

Снимаем опору силового агрегата.

Снимаем выключатель света заднего хода.

Снимаем привод спидометра.

Снимаем муфту с подшипником и поролоновые кольца передней крышки.

Ключом «на 12» отворачиваем три болта крепления крышки подшипника (болты установлены на герметике).

Снимаем крышку с прокладкой.

При последующей ее установке обратите внимание на совпадение масляного дренажного канала в крышке и отверстия в картере. Поддев отверткой, вынимаем из крышки манжету первичного вала (при разборке коробки передач заменяем все манжеты независимо от их состояния)

Поддев отверткой, вынимаем из крышки манжету первичного вала (при разборке коробки передач заменяем все манжеты независимо от их состояния).

Оправкой или подходящей по диаметру головкой запрессовываем новую манжету.

Ключом «на 13» отворачиваем и вынимаем болт крепления втулки оси шестерни заднего хода к переднему картеру

Тонкой отверткой поддеваем и снимаем стопорное кольцо подшипника первичного вала

Ключом «на 12» отворачиваем и снимаем сапун.

Ключом «на 12» отворачиваем десять болтов, соединяющих передний и задний картеры (два болта, проходящие через установочные втулки, длиннее остальных).

Осторожно постукивая молотком через латунную оправку, расстыковываем передний и задний картеры

При этом нельзя наносить удары по торцу первичного вала, так как будут повреждены синхронизаторы.

Разъединяем картеры коробки передач

Осторожно, стараясь не повредить, снимаем уплотнительную прокладку

Вынимаем из расточки под подшипник промежуточного вала в переднем картере регулировочные прокладки (их может и не быть).

В этом случае осевой зазор в подшипниках устанавливается только межкартерной уплотнительной прокладкой.

Проворачивая первичный вал, включаем передачу заднего хода (продвигаем вперед шток V передачи и заднего хода).

Ключом «на 10» отворачиваем болты крепления трех вилок переключения передач.

Ключом «на 12» отворачиваем четыре болта крепления корпуса рычага переключения передач.

Снимаем корпус рычага с прокладкой.

Ключом «на 12» отворачиваем болты крепления пластины фиксаторов штоков.

Снимаем пластину с прокладкой.

Вынимаем три пружины и три шарика фиксаторов включения передач (их можно вынуть намагниченной отверткой или перевернув коробку).

Вынимаем шток I–II передачи (чтобы не перепутать при сборке, сразу надеваем на шток вилку и крепим ее болтом).

Вынимаем шток V передачи и передачи заднего хода, надев на него соответствующую вилку.

Вынимаем шток III–IV передач. Из штока извлекаем штифт блокиратора.

Чтобы не выпали плунжеры блокиратора, вставляем в отверстия штоков трубочки, свернутые из плотной бумаги.

Ключом «на 13» отворачиваем болт крепления оси шестерни заднего хода к заднему картеру.

Щипцами раздвигаем усики стопорного кольца заднего подшипника вторичного вала и, постукивая медным молотком по заднему торцу вторичного вала,…

…вынимаем комплект валов вместе с осью и шестерней заднего хода

Разъединяем первичный и вторичные валы.

Снимаем синхронизатор IV передачи и вынимаем 14 роликов передней опоры вторичного вала.

Шестерни, синхронизаторы и другие детали, расположенные на первичном и вторичном валах, похожи друг на друга, поэтому для облегчения последующей сборки следует аккуратно раскладывать их в порядке снятия.

Двумя тонкими отвертками или специальными щипцами разжимаем и снимаем с первичного вала стопорное и пружинное кольца.

Бородком (двумя монтажными лопатками или специальным съемником) спрессовываем подшипник первичного вала

Аналогично снимаем оба подшипника промежуточного вала

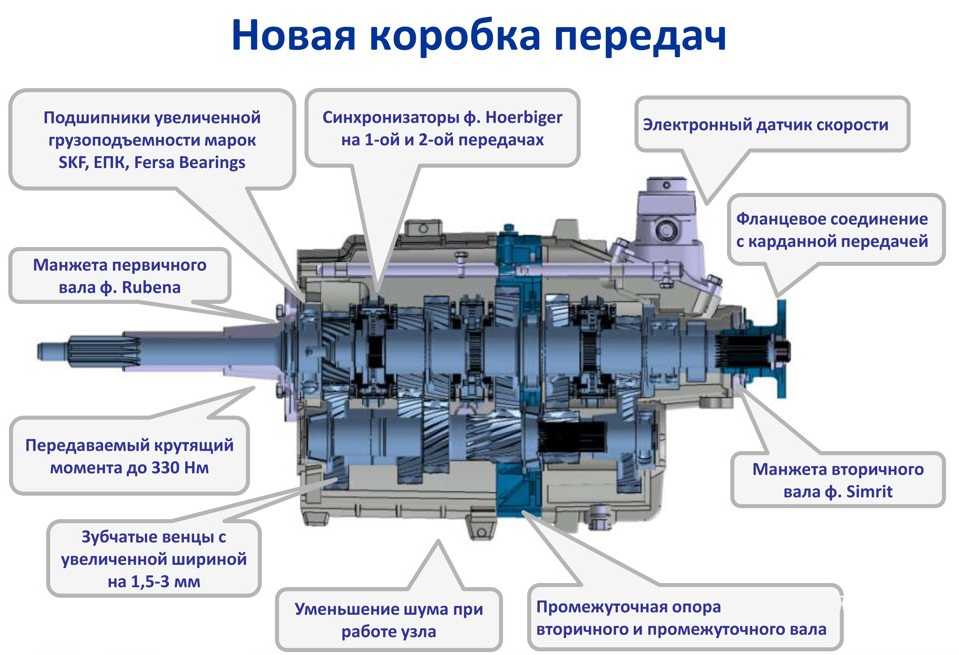

Устройство и принцип работы

Как и на любой машине, коробка передач Газели выполняет важнейшие функции трансмиссии. Она преобразует и передаёт крутящий момент к колёсам от двигателя. Поэтому от качества работы данного узла зависит многое. Например, комфорт и безопасность людей, ведь любые неисправности КПП несут риск аварий.

Малолитражный российский автомобиль оборудован механической 5-ступенчатой коробкой передач. Несмотря на заверения производителя, что она долговечна и неприхотлива, большинство владельцев утверждают обратное. Надёжность узла хромает в первую очередь из-за постоянных избыточных нагрузок, ведь коммерческий транспорт может эксплуатироваться и 24 часа подряд.

Основными элементами КПП являются:

двойной картер;
шестерни;
главные валы и промежуточный;
синхронизаторы, шарики, пружины;
механизм переключения передач.

Картер сделан из алюминиевого сплава в целях облегчения. Он состоит из двух частей: передней и задней с удлинителем. Они надёжно соединены 10 болтами через паронитовую 0,33 мм прокладку. Для обеспечения соосности вальных концов и штоковых отверстий механизмов переключения, центрируются специальными втулками, запрессованными в картер.

Валы снабжены и другими уникальными деталями. Например, вторичный вал ограничивается от осевых перемещений стопорными кольцами и специальными упорными полукольцами. Предусмотрен также буртик. Первичный вал оснащён ведущей зубчаткой привода спидометра. На все валы, включая промежуточный, насажены шестерни, а с концов — роликовые или шариковые подшипники и стопорные кольца/полукольца. Особое место занимают втулки, фиксационные штифты, пружинные шайбы и регулировочные 0,2 мм прокладки. Ведущий и ведомый валы своими концами соединяются с коленвалом двигателя и картером. Промежуточный вал расположен внутри корпуса коробки.

Механизм переключения передач, помимо рычага, оснащён пружинами, седлом, уплотнителями, упорным конусом, втулками. Здесь много шайб, заглушек, установочных штифтов. Скорости переключаются посредством вилок — для пятой передачи и заднего хода она отдельная. Блокировочное устройство или предохранитель состоит из двух плунжеров и стопорного пальца. Для предотвращения случайного включения задней передачи предусмотрена отдельная втулка с пружиной.

Разборка коробки передач («Газель Бизнес и Некст»)

Это действие совершается также в несколько этапов

Выполняя работу, помните, что КПП весит более тридцати килограммов, что требует принятия дополнительных мер предосторожности

Снимается крышка подшипника, меняется уплотняющая манжета.
Демонтируется крепеж втулки задней оси.
Убирается стопорное кольцо на подшипнике первичного вала, а также сапун.
При помощи молотка и оправки из мягкого металла рассоединяют картеры.
Посредством поворота первичного вала включают заднюю передачу.
Демонтируются корпусы рычага, пластина с прокладкой, крепление вилок фронтального хода.
Вынимаются пружины и шарики фиксаторов.
В определенном порядке вынимаются штоки (сначала 1, 2, 5 заднего хода, затем – остальные).

При помощи ключа отворачивают крепление оси заднего хода, снимают стопорное кольцо, вынимают валы, которые затем разбирают при необходимости, не забыв предварительно пометить их взаимное расположение. Разборка коробки («Газель Бизнес») завершена, можно приступать к ремонту и сборке.

Сколько стоит коробка на ГАЗель ЗМЗ-402,405,406

Существует несколько вариантов комплектации автомобилей ГАЗ 3302 силовыми установками разных производителей. Соответственно, каждому двигателю соответствует та или иная модель коробки на Газель. Стоимость, таким образом, будет своя для каждой из них. Каждая КПП полностью соответствует параметрам того двигателя, для которого предназначается. Цена КПП на ГАЗель Next с мотором Cummins будет выше, чем стоимость коробки на ГАЗель с УМЗ 4216, так как конструкция для мощных 2.8-литровых дизелей ISF требует дополнительного усиления. Наиболее высокую стоимость имеет модель КПП A21R22 для ГАЗели Next и ее модификация под джойстиковое управление с индексом A31R32. Сравнительно высокая стоимость объясняется использованием при сборке данной модификации КПП деталей и комплектующих от ведущих мировых компаний-автопроизводителей. Цена такой КПП на Газель полностью соответствует ее высокому качеству и надежности.

Какое ТМ наиболее подходит для вашего автомобиля?

Для разных моделей автомобилей рекомендуются разные трансмиссионные масла, например для моделей производители подобрали наилучшее сырье с уровнем вязкости «SAE 75W». Это означает что перед покупкой ТМ, вы должны осмотреть упаковку и найдя значение вязкости подобрать жидкость с вязкостью «SAE 75W». Благодаря вязкости его так же просто лить внутрь.

Масло для коробки передач автомобиля Газель

Так же любой автомобилист должен знать, что правильнее, чем рекомендации специалистов компании производителя нет ничего. Поэтому при покупке ТМ не нужно пренебрегать ими. Если вы видите, что масляная жидкость не подходит для вашей модели автомобиля, то лучше купить подходящую, даже если она дороже первой. Следует знать, что когда ТМ застывает, тогда КПП вашего автомобиля не сможет провернуть свой мост, хоть коленчатый вал и способен будет работать. Застыть жидкость может только при очень низких температурах, поэтому при подборе жидкостей для вашего автомобиля учитывайте минимальные температуры вашего климатического пояса. Лить внутрь автомобиля нужно только качественное сырье.

Следите, чтобы трансмиссионное сырье подходило для вашего автомобиля.

Для КПП вашей Газели отлично подойдут ТМ марки Castrol, такая как «75w-140», а так же марки Total – «75W-80». Благодаря содержанию в ТМ минеральных веществ, оно имеет отличные технические характеристики. Например, показатель вязкости очень высок, что увеличит длительность возможной работы кпп вашего автомобиля. Качество плотности исходных материалов так же очень высоко, а температура застывания ТМ около минус 45 градусов по Цельсию. Это значит, что ваш автомобиль сможет работать круглый год по всей территории Российской Федерации. Так же сырье с минеральными компонентами имеет не высокую температуру воспламенения – около 200 градусов.

Сколько ТМ нужно приобрести для замены в КПП вашей Газели?

Основные правила замены смазки в коробке передач

Так как производители Газели зачастую указывают, сколько вмещается в коробку передач не точное, многие автолюбители которые не имеют огромного опыта в езде, не понимают какое количество ТМ нужно приобретать для кпп автомобиля. Вместительность коробки передач автомобиля Газель колеблется от 1,2 литров до 1,6. Значение обычно зависит от модели и её модификации. Но иногда бывает, что даже одна версия автомобиля имеет разные значения этой характеристики. Поэтому и общий объем необходимой масляной жидкости может различаться.

Колебания объемов в КПП зависят от многих параметров, например от количества скоростей вашей модели, от размера шестеренок внутри коробки и других важных факторов. Если учитывать все мнения автолюбителей и специалистов, то смело приобретайте не меньше двух литров ТМ. Если ваш бизнес держится на работе вашего автомобиля, то не следует экономить на масляных жидкостях.

Процедура снятия КПП на ВАЗ 2110

Для начала, следует точно определиться с тем, действительно ли вы хотите провести снятие КПП ВАЗ 2110 без помощи опытного специалиста. Данные работы являются достаточно сложными, так что без должных знаний, умений и оборудования нам не обойтись.

Если же вы все-таки решились приступить к делу самостоятельно, то следует позвать на помощь друга – для некоторых действий одной пары рук будет недостаточно, да и работать будет веселее. Из инструментов нам понадобятся, прежде всего, ключи и отвертки.

Кроме того, стоит прочитать инструкцию о том, как поменять коробку на ВАЗ 2110. Не поленитесь это сделать, ведь сам процесс достаточно сложный, так что можно повредить устройство в ходе проведения демонтажных работ.

Для начала загоняем авто на яму. Если вы хотите узнать, как снять коробку на ВАЗ 2110 без ямы, то тут все происходит точно так же, вот только работать будет сложнее. Ведь выпрямившись в полный рост, все движения делать легче и удобнее. Далее устанавливаем подпорки под колеса. Убедившись, что машина обездвижена, начинаем снятие коробки передач ВАЗ 2110.

История

На грузовиках, собранных в числе первых и обозначенных индексами «Ф», были установлены шестицилиндровые силовые агрегаты, а также задний мост от модели ГАЗ-51. Трансмиссия также была взята от этого авто, но прежде они были модернизированы. Нужно сказать, что при необходимости можно менять КПП ГАЗ-53 на ГАЗ-51. Но не всегда в такой замене есть смысл. Трансмиссия, которая устанавливалась на ГАЗ-51, отличалась другими передаточными числами и была создана для работы с двигателями меньшей мощности.

Сборку моделей ГАЗ-53Ф закончили, а вместо них начали производить ГАЗ-53А. Данная модель оснащалась двигателем V8, поэтому для работы с этим агрегатом инженерам пришлось дорабатывать трансмиссию и разрабатывать новую конструкцию задних ведущих мостов. Старые агрегаты на испытаниях показали слабые результаты и не смогли справиться с нагрузками.

В ранних партиях ГАЗ-53 коробка передач была оснащена синхронизаторами, которые должны были сделать переключение более плавным. В более поздних версиях от этого было решено отказаться – инженеры стали считать их архаизмом.

Наиболее частые признаки и способы устранения неисправностей

Volkswagen Passat Das graue Auto Бортжурнал Замена тросика переключения передач

Несмотря на конструктивную простоту узла, ремонт КПП Газели своими руками подразумевает серьёзную работу. Без надлежащих знаний и навыков лучше агрегат не трогать, чтобы не сделать хуже. Для замены повреждённых деталей, коробку нужно демонтировать и разбирать.

Появился шум в коробке

Чаще всего признаком неисправности механики становится глухой гул или хруст, свидетельствующий о слабой фиксации или разрушении подшипников. Также возможен неприятный треск, указывающий на повреждение колец синхронизаторов. Нередко коробка воет, причём совершенно по-разному. Сила звука и характер зависят от скорости движения, конкретной передачи, длительности вождения.

Примечательно, что характерный шум не всегда говорит о неисправностях КПП. Тем более если недавно была проведена замена элементов коробки. В этом случае вой будет лишь признаком того, что детали ещё не притёрлись. Зачастую хруст коробки путают с неисправностями сцепления или других связанных агрегатов. Да и любой опытный водитель «Газели» подтвердит, что пока не разберешь коробку, конкретную причину шума можно определить только с вероятностью 50 процентов. А вот грамотная переборка поможет сразу найти проблемное место. Перед этим, конечно же, надо проверить уровень масла. Если в порядке, нужно КПП разбирать. В процессе дефектовки может оказаться всё, что угодно. Например, возможно несоответствие по маркировке подшипников, отсутствие шайб или неправильный их размер.

Трудности при включении передач

Если переключать скорости стало трудно, это указывает на одну из проблем:

износились синхронизаторы или шестерни определённой передачи;
повреждён рычаг или другие механизмы переключения — чаще вилки;
проблема со сцеплением — полностью не включается, ослаб приводной трос педали, повреждён ведомый диск.

Бывает и так, что трудно переключать скорость на прогретом моторе, а на холодную всё идёт, как по маслу. Дело здесь в том, что вначале между упорным кольцом синхронизатора и шестернёй слой смазки густой. После повышения температуры масло разжижается, кольцо с шестернёй притираются почти насухо, муфта упирается в зубчики кольца. Поможет либо качественное сцепление — типа HOLA, либо другой состав MTF.

Не включаются скорости

В этом случае надо срочно проверить уровень жидкости в бачке сцепления. Возможно, что произошла утечка через повреждённый ГЦС или РЦС. Не исключено, что в систему попал воздух, тогда можно обойтись малой кровью, выгнав его через штуцер.

Если жидкость в порядке, то проблема уже с коробкой, точнее, с механизмом переключения. Чаще происходит поломка вилки — её гнёт или пробивает штоком, и тогда бывает невозможно включить определённую передачу. Не редкость — стачивание прилива-ограничителя на синхронизаторе.

Поломка

Если МКПП шумит, на то есть причины:

подшипники исполнили свои функции до конца;
нехватка масла.

Вторую проблему решить намного проще, чем первую. Проверить количество масла и «подлить» его.

Советуем посмотреть: как отремонтировать МКПП на Гезали.

https://youtube.com/watch?v=TjbNGPDFJDk

При первом варианте требуется замена запчастей. Это делается или в сервисном центре специалистами (если машина на гарантии, это большой плюс владельцу), или вручную (но не самому). Разобрать – собрать КПП сможет только знающий дело человек. Эта процедура требует знаний, терпения и усидчивости.

Итак, первое что нужно сделать – слить масло. После этого снять кардан. Наметить точки шарнира и удлинителя коробки, снять фиксатор. Открутить крепление кардана и убрать хвостовик (переместить его назад и вытащить). Получится ниша. Далее, в кабине снять все необходимые детали, отключить спидометр и световые элементы. После проведенных действий коробка снимается и отсоединяется.

Устройство коробки передач на Газель Next

Для того чтобы приступить к разборке редуктора, его требуется сделать чистым (тщательно отмыть). Разборка проводится поэтапно только знающим человеком. При малейшей ошибке, редуктор может работать неправильно на Газели Next или, вообще, не показывать признаков жизни. После разбора коробки на детали, их также следует отмыть от следов масла.

Находится причина непонятного звука. Это может быть:

изнашивание подшипника вторичного вала.
Люфт подшипника.
Холостой ход подшипника.

Смотрите в видео: как заменить редуктор заднего моста.

Могут возникнуть и другие проблемы с составляющими деталями. Изношенные и поломанные составляющие заменяются на новые.

Коробка выключается вылетает передача

Если вылетают скорости, то виной может стать вилка, сцепление или изношенные шестерни передачи. Бывает, что лопается пружина, которая прижимает фиксационный шарик. Также возможно засыхание шлицов первичного вала. Причина может быть в бронзовых сухарях на вилке третьей и четвёртой передачи — они ломаются пополам. Возможно также образование заусенцев на блокирующем устройстве. Много бракованных деталей ставится на КПП «Газель» ещё с завода. Например, блокирующие кольца, которые должны иметь зазор не менее 0,3 мм. На самом деле, встречается много таких элементов с зазором 0,1-2,5 мм.

Как снять и установить МКПП

Процедуру снятия коробки передач нужно производить, загнав авто на эстакаду или в гараж со смотровой ямой. Чем шире и просторней в яме, тем легче будет производить работу. Обеспечьте хорошее освещение днища автомобиля, ведь вся работа будет происходить в полутьме.

Коробка скоростей в «десятке» весит около 30 кг при условии, что масло слито. Вес кажется не очень большим, но учтите, что нужно будет держать КПП и откручивать гайки. Вариантов два: работать с помощником или соорудить приспособление, в которое можно будет упереть коробку при снятии и после перехватить её двумя руками для извлечения.

Перечень инструментов, необходимых для демонтажа:

Набор гаечных ключей;
Набор торцевых головок с удлинителем;
Плоская и фигурная отвёртки;
Пассатижи;
Монтировка;
Домкрат;
Чистая сухая ткань для обтирки.

Далее работы производятся в следующем порядке:

Снимаем пластиковую защиту двигателя, открутив болты торцевым ключом. Щиток, закрывающий моторный отсек, также убираем.
Сливаем масло из коробки. Для этого подойдёт любая ёмкость, например, пластиковая 5-литровая бутыль с обрезанным горлышком. Откручиваем пробку, ждём, пока всё стечёт, потом протираем пробку и сливную горловину и закручиваем отверстие.
Обесточиваем автомобиль, сняв клемму с аккумулятора
Снимаем воздушный фильтр вместе с дроссельной заслонкой. Датчик воздушного потока и шланги вентиляции картера тоже вынимаем.
Убираем стартер. Для этого с него нужно снять все резиновые колпачки с большого болта с плюсом от аккумулятора и малого болта втягивающего реле, отсоединить все клеммы, а потом открутить болты, крепящие стартер к корпусу двигателя.
Вынимаем тросик сцепления, высвобождая его из вилки и ослабляя внешнюю гайку.
Отсоединяем от коробки проводку — это датчик указателя скорости и фонари включения задней передачи.
Убрать реактивную тягу можно, отвинтив две гайки, удерживающие скобу на буфере.
Отсоединить от шарнира тягу привода переключения передач
Далее нужно отвинтить болты на крышке картера сцепления и убрать крышку в сторону.
Задача следующего этапа — снять приводы правого и левого переднего колеса. В отверстие одного из приводов можно вставить заглушку, чтобы не перепутать их при сборке. Левый привод снимаем полностью, правый отводим в сторону, чтобы не мешал. Болты, которыми крепится шаровая опора, должны быть ослаблены.
Потом снимаем нижнюю крышку картера и откручиваем нижний болт, которым КПП крепится к мотору.
После этого двигатель нужно приподнять, чтобы освободить коробку для снятия. Можно перекинуть трос с крюком через потолочную балку. Подручный вариант — использовать в качестве упора прочную доску.
Следующий шаг — снятие задней опоры силового агрегата. Сначала нужно выкрутить болт, прижимающий двигатель к левой бортовой опоре, потом вывинтить болты, крепящие заднюю опору к кузову и КПП. Придерживайте головки болтов вторым ключом, иначе они будут проворачиваться. После этого можно снять саму опору.
Коробку необходимо снять с направляющих держа её на весу. Для обретения хорошего страгивающего усилия можно вставить плоскую отвёртку между блоком цилиндров и картером сцепления. Шестерни первичного вала должны выйти из зацепления. Если этого не произошло, слегка пошатайте двигатель, отжимая его доской-упором.
Будьте внимательны! Тяжелый корпус коробки не должен ни на что опираться. Максимально отведя её назад, наклоните узел передним краем вперёд и вытащите из-под машины.

После снятия коробки её следует разобрать, чтобы осуществить визуальный осмотр валов и шестерён. При необходимости изношенные части заменить новыми

Во время сборки коробки особое внимание уделите герметизации картера и замене сальников

Обратная установка коробки осуществляется в обратном порядке. Если вы впервые осуществляете подобную процедуру, фотографируйте каждый шаг, расположение деталей и крепёжных элементов. Это поможет восстановить последовательность действий.

Видео: демонтаж КПП на Лада 2110

После ремонта коробки некоторое время нужно обкатать новые шестерни, особенно если вы меняли их поблочно, группами. На время обкатки воздержитесь от агрессивного стиля езды. Переключая скорость на более высокую, выдерживайте паузу в одну-две секунды, а при понижении передачи, наоборот, включайте новую сразу же. Всегда следите за уровнем масла — если он падает, не поленитесь залезть под машину и осмотреть, нет ли течи в стыке крышки и картера. Обращайтесь с автомобилем аккуратно, и срок службы КПП возрастёт.

Демонтаж коробки

Коробка передач относится к тем органам автомобиля, ремонт которых начинается с полного снятия. Новичкам автомобильного дела задача может показаться титанически сложной, но это не совсем так. Достаточно досконально изучить схему самой коробки (в данном случае, КПП газели, состоящая из 5 ступеней) и ее коммутаций с остальными органами ТС, чтобы понять как снять ее. Итак, начнем.

Этапы снятия КПП у Газели:

В первую очередь, нужно слить масло с картера.
Далее следует демонтаж карданного вала. Тут есть один нюанс: перед началом съема ОБЯЗАТЕЛЬНО пометьте напильником, или другим инструментом места и направления расположений шарнира и удлинителя коробки. Да и вообще всех коммутаций (задний мост и фланцы). Затем, приступаем к съему крепежа промежуточной опоры. Необходимый для этого комплект инструментов вы можете приобрести самостоятельно, или они могут входить в стандартный ремкомплект кпп. Далее нужно отделить вал от фланца главной передачи. Осталось немного. Нужно вынуть хвостовик коробки. Для этого нужно слегка потянуть его назад и аккуратно вытащить. Получившееся в результате отверстие нужно заткнуть какими-нибудь тряпками или ненужной старой одеждой.
Вынимаем рычаг переключения передач. Тут все просто – снимаем из кабины чехол и верхушку рычага, отпираем втулку и снимаем резиновую подушку вместе со второй втулкой. Осталось убрать уплотнитель с чехлом и, вывернув колпак, снять сам рычаг
Осталось отключить от КПП оставшиеся элементы – спидометр и выключатель света (заднего хода). Теперь можно снять саму коробку. Для этого нужно вывернуть приемные трубы и кронштейн к коробке, с помощью соответствующих крепежей. Затем разделяем нашу кпп от картера сцепления, сняв нужный крепеж. А вот теперь нам пригодится средний брусок из дерева, или небольшое бревно – это нужно для защиты головки блока. Теперь, удалив поперечное крепление, снимаем саму коробку. Учитывая солидный вес, желательно подготовится заранее.
