Датчик температуры охлаждающей жидкости в ладе калина

Как проверить датчик

ДТОЖ для Калины имеет каталожный артикул 23.3828, проверка элемента обязательна, если увеличивается расход бензина, и наблюдаются трудности во время нагрева мотора. В цилиндры будет всегда поступать обогащенная смесь, вентилятор охлаждения радиатора будет постоянно работать, что приведет к его быстрому износу.

При отказе элемента, передающего сигналы на приборную панель, стрелка указателя перестанет двигаться и останется на нуле.

Проверяют демонтированный узел мультиметром, поместив элемент в емкость (чайник, кастрюлю) с кипятком. По мере остывания жидкости показания прибора будут увеличиваться. Как проверить по шагам:

Снять узел с авто.
Выставить мультиметр в положение омметра в диапазоне 100 Ом–10 кОм.
Подключить выходы ДТОЖ к мультиметру, опустить в кипяток, при этом клеммы находятся снаружи, в кипяток опущена только головка элемента, которая в рабочем состоянии соприкасается с антифризом или тосолом в системе.
Проверить по таблице соотношение сопротивления обмотки с температурой среды.

Температура, °С	Сопротивление, Ом
−40	100700
−20	28680
−10	16180
9420
+5	7280
+10	5670
+15	4450
+20	3520
+25	2796
+35	1802
+45	1188
+60	667
+80	332
+100	177

Проверка датчика, передающего температуру на приборную панель, проводится аналогично. Показания омметра могут отличаться от указанных на 15–29 единиц.

Как демонтировать

Многие водители путаются, где находится датчик температуры в системе, который дает информацию на ЭБУ, а где приборный узел. В Калине первый контроллер врезан в термостат, который расположен на патрубке выхода ОЖ с мотора. Передающий датчик расположен рядом, найти его можно по тонкому проводу.

Все работы по снятию и установке деталей проводятся на выключенном моторе при отсоединенной минусовой клемме АКБ. Порядок демонтажа по шагам:

Ослабить винт крепления муфты воздушного шланга к корпусу воздушного фильтра. Это позволит добраться до датчика приборов. При необходимости, снять корпус воздушного фильтра для хорошего доступа к датчикам.
Снять экран или крышку двигателя, приложив силу, вынуть крышку с защелок.
Слить с радиатора ОЖ. На Калине используются тосол или антифриз. Для этого жидкость нужно охладить, но опытные водители проводят замену без сливания тосола. В этом случае потребуется все работы по замене проводить быстро и четко. Поэтому, если датчик меняется впервые, ОЖ лучше слить, чтобы не образовалась воздушная пробка в системе.
Отсоединить колодку проводов.
Накидной головкой или ключом на 19 вывернуть датчик с посадочного места. Если ОЖ не сливать, с отверстия польется антифриз. Поэтому опытные водители, которые ленятся его сливать, моментально зажимают отверстие пальцем и вставляют новый.

Установка элементов проводится в обратном порядке — в отверстие вставляется датчик, закручивается, присоединяется к колодке проводов, заливается антифриз. Проверяется работоспособность системы после подсоединения АКБ.

Проверка электроцепи

Не всегда сбои в работе системы охлаждающего контура связаны с неисправными датчиками, в 70 % случаев проблема в нарушении целостности проводов. На Калине часто страдает колодка, тонкий пластик на входе в колодку перегнивает и трескается. После отключения колодок от датчиков, перед демонтажем последних всегда проверяется пропускная способность цепей.

Отключается зажигание, с датчика снимается колодка.
Щуп тестера (мультиметра) присоединяется на выход «В» колодки, второй щуп тестера располагается на массу.
Включается зажигание.
На мониторе должно отобразиться напряжение в диапазоне 4.8–5.2 В. это показатели целостной цепи.
Аналогично проверяется работоспособность цепи по сопротивлению. Щуп тестера присоединяется к выводу «А» на колодке, второй — к массе авто. Рабочая цепь покажет сопротивление меньше 1 Ом.

Если напряжение не соответствует рабочему, то цепь проверяется на обрыв. Щуп тестера соединяется с выводом «В» на колодке и выводом «39» на контроллере, если напряжение в норме, значит неисправность в контрольном блоке.

Контур охлаждения двигателя Лада Калина оснащается двумя датчиками температуры, от правильной работы которых зависит производительность мотора и его срок эксплуатации. Провести диагностику и замену контролирующих элементов можно самостоятельно, понадобится около часа времени и немного сноровки.

Как проверить датчик температуры охлаждающей жидкости? Актуальные способы диагностики

Остановка двигателя, выжимание ручника, блокировка колес для безопасности;
Ключом на «10» отвинчиваем крышку воздушного фильтра, достаем сам фильтрующий элемент. Проводим попутную его диагностику, при наличии сильных загрязнений чистим или меняем на новый;
Ключом на «12» снимаем минусовую клемму от аккумулятора;
Применяя все меры безопасности, аккуратно отвинчиваем сливной кран на радиаторе, предварительно подставив под низ емкость на 10 литров для тосола. Будьте аккуратны, так как слишком горячая жидкость может привести к ожогам на руках;
Снимите клеммники с ДТОЖа;
Ключами на «19» демонтируйте сам датчик.

Демонтированный датчик опускаем в емкость с охлаждающей жидкостью;
Подключаем к клеммам на ДТОЖе провода цифрового мультиметра;
Начинаем нагревать тосол или антифриз на газовой плите, паяльной лампой;

20°C — 3620 Oм;
40°C — 1559 Oм;
60°C — 697 Oм;
80°C — 342 Oм;
97-100°C — 187 Oм.

Заглушить мотор, оставить его остыть немного, чтобы можно было работать с деталями;
Подставить под низ радиатора емкость для слива тосола, вывернуть сливную пробку в радиаторе;
В то время как стекает жидкость, отсоединить клемму аккумулятора;
С помощью отвертки с крестообразным наконечником отвинтить два хомута-держателя патрубков;
Достать сам термостат. Перед тем как установить новый, следует провести диагностику всех патрубков системы охлаждения на предмет целостности. Только после этого можно устанавливать новый;
Сборка проводится в обратном порядке. Если жидкость не грязна можно залить старую, в противном случае придется купить новую, так как частицы ржавчины могут повредить «водную рубашку» при циркуляции;
Завести автомобиль и прогреть его до температуры в 80 С. Смотреть на открытие клапана термостата. Средний срок эксплуатации составляет около 30.000 км. пробега, при условии что деталь оригинальная, а не дешевая подделка.

AutoFlit.ru

Установление неисправности и ремонт

Первыми сигналами неисправности станут:

проблемы с «холодным» запуском автомобиля;
периодически глохнет движок;
расход топлива увеличен;
горит индикатор температурной тревоги;
неадекватные показания температуры на приборной панели.

Столкнувшись с одной или несколькими проблемами из списка необходимо разобраться, в чем причина более углубленно. Открыв капот лада калина, надлежит провести осмотр на предмет протекания охлаждающей жидкости. Одной из основных причин неисправности измерителя может стать недостаточный уровень антифриз или его протечка. Убедившись, что протекание отсутствует, дополнительно удостоверьтесь, что уровень антифриза соответствует необходимому, в случае недостатка долейте жидкость.

Следующим шагом станет проверка контактов и электронной цепи. Со временем проводка изнашивается, контакты ржавеют и окисляются. Могут даже элементарно запачкаться. Необходимо очистить их, и удостовериться, что электронная цепь исправно работает.

Только после первых двух шагов первичного осмотра можно приступать к осмотру самого измерителя.

Демонтаж и осмотр проводятся следующим образом:

в первую очередь необходимо обесточить транспортное средство и слить охлаждающую жидкость, только после этого можно приступать к непосредственному демонтажу;
далее отсоедините соединительные провода от измерителя. Осмотрите их и прочистите;
открутите сам датчик, возможно для этого вам потребуется глубокая головка;
вынув детектор, очистите его и проверьте работу. Обычно это делается погружением датчика в стакан с водой, то нагревая ее, то охлаждая и замеряя сопротивление измерителя;
в случае неисправности старого датчика необходимо купить новый, так как починке он не подлежит;
монтаж нового или старого рабочего устройства производится в обратном его демонтажу порядке. Помните о том, что датчик обязан иметь уплотнительное кольцо (если это старый измеритель, приобретите для него новый уплотнитель) дополнительно можно воспользоваться герметиком;
проверьте работу устройства при запущенном автомобиле, а также удостоверьтесь, что антифриз не подтекает при работе системы.

ДТОЖ не та деталь, с которой стоит шутить или забывать про нее. Имеет смысл купить запасную такую часть сразу при покупке автомобиля. Стоит она не дорого, а экономит возможные средства на перерасход топлива и ремонт «вставшего» автомобиля значительно.

Датчик температуры двигателя Калина нужен для работы всей ее системы. В случае если запасной части не оказалось, а в дороге вышел из строя прибор, допускается его замена на собрата, сообщающегося с приборной панелью. Такое временное решение позволит добраться до ремонтного пункта без приключений.

Главным в машине по-прежнему остается именно тот измеритель, что сообщается с ЭБУ. Второй же только держит лично вас в курсе событий. Хотя учитывая, что в критической ситуации именно второй может оказаться палочкой выручалочкой, не стоит забывать и про его своевременную замену.

В качестве последней рекомендации хочется оговорить еще одну деталь. Многие добавляют в систему охлаждения вместо специализированной жидкости, обычную или дистиллированную воду считая, что так они обманывают систему и экономят деньги. На самом деле такие люди обманывают только себя.

Заливание дистиллированной воды является крайней мерой в момент, когда доступа к нормальному антифризу нет. Даже разовое использование такой воды уже наносит непоправимый ущерб охлаждающей системе. Обычная вода имеет свойство влиять на механизмы охлаждающей системы, вызывать в ней ржавчину, выпадать в тяжелый осадок в трубках. Всё это забивает систему, портит, и, в конечном счете, убивает. Всегда пользуйтесь только специализированной охлаждающей жидкостью и не забывайте своевременно пополнять ее уровень.

ДТОЖ или датчик, измеряющий температуру жидкости системы охлаждения, является обязательной деталью в системе управления мотором. На основе получаемых от него данных происходит автоматическая корректировка состава топливно-воздушной среды, а также частоты вращения коленвала и угла опережения зажигания.

Поэтому контроль работы ДТОЖ необходим, причем в таких моделях Лада как Гранта, Ларгус, Приора, Веста, Калина Xray и полно приводная Нива эта манипуляция производится одинаково.

Проверка исправности ДТОЖ

Датчик температуры антифриза проверяется двумя основными способами: не снимая с автомобиля либо демонтируя с его посадочного места. Второй метод также разделен на два варианта диагностирования: с применением термометра и без него.

Если датчик не прикипел к резьбе, то его довольно просто снять рожковым ключом подходящим по размеру

Важно перед откручиванием отсоединить разъем контактов. Следующим шагом нужно проверить приходит ли питание от ЭБУ на датчик

Сделать это довольно просто имея универсальный тестер (мультиметр):

отсоедините разъем от датчика;
переведите режим измерения мультиметра на «20 В постоянное напряжение»;
присоедините щупы к контактам клемм приходящим от ЭБУ.

Если мультиметра у вас под рукой нет исправность ЭБУ и проводки до него можно проверить просто сняв разъем с датчик температуры охлаждающей жидкости во время работы двигателя, автоматически включится вентилятор радиатора. Это произойдет потому что блок управления увидит разрыв цепи и перейдет в аварийный режим. Если этого не произошло то либо неисправен ЭБУ либо вентилятор охлаждения.

Проверка не снимая с автомобиля

Самый удобный способ, ведь не нужно проводить демонтаж с последующим монтажом. Проверка выполняется при помощи тестера, путем замера показаний на контактах датчика.

Чтобы обеспечить доступ к контактам, потребуется отсоединить клеммник от датчика. При выполнении работ на горячем двигателе будьте осторожны, ведь можно не только обжечься самому, но и оплавить корпус или щупы мультиметра.

Затем тестер переводится в положение измерения сопротивления и присоединяется к выходным контактам датчика. Стоит заметить, что у холодного двигателя значение показаний будет высоким, у горячего – значительно ниже.

Для общего понимания какие значения выдает датчик при разных температурах, как пример, ниже приведены данные для ВАЗ-2110. Показания других легковых машин сильно отличаться не будут.

Показания датчика в зависимости от изменения температуры

Температура жидкости, °С	Сопротивление проводника, Ом	Температура жидкости, °С	Сопротивление проводника, Ом
5	7 280	45	1 188
10	5 670	50	973
15	4 450	60	667
20	3 520	70	467
25	2 796	80	332
30	2 238	90	241
40	1 459	100	177

Стоит отметить, что датчик ломается крайне редко, чаще встречаются ситуации, когда он выдает неверную информацию. Поэтому следует сравнить показания температуры на приборной панели с данными полученными от датчик температуры охлаждающей жидкости в соответствии с таблицей. Если данные отличаются тогда есть смысл снимать датчик и проводить его дальнейшую диагностику.

Проверка ДТОЖ с термометром

Для такой диагностики, необходимо снять датчик с его посадочного места. Как упоминалось выше, сделать это можно при помощи соответствующего гаечного ключа. Заодно можно почистить сам датчик, с резьбы на патрубке удалить налет и смазать ее, осмотреть контакты на наличие окислений и при необходимости удалить.

Затем набрать воду в электрочайник или в другую емкость, но в таком случае придется воспользоваться кипятильником. Помимо этого для измерения нужно взять мультиметр и перевести его переключатель в положение измерения сопротивления проводника.

Головка датчика опускается в воду, а к его контактам присоединяются щупы тестера. Также в емкость с датчиком помещается и термометр, для удобства измерений желательно электронный, но можно и ртутный.

Затем постепенно повышая температуру жидкости сравнивать показания датчика и электронного термометра в соответствии с таблицей. Для большей точности фиксировать показания лучше через каждые 5 градусов. В итоге Вы получите данные которые можно занести в таблицу. Их впоследствии можно сравнить с информацией предоставленной в технической документации к конкретной модели авто. На крайний случай можно сравнить с таблицей приведенной выше.

При проведении проверки допускаются небольшие отклонения от значений. Небольшие погрешности могут зависеть от разных условий и от самого датчика. Часто даже у датчиков температуры охлаждающей жидкости одной модели есть незначительные различия в показаниях при одинаковых условиях измерения.

Проверка без термометра

Такой метод не сильно отличается от предыдущего, только здесь не применяется термометр и показания снимаются одни раз.

Для проверки датчика его следует погрузить в емкость с водой и довести ее до кипения. Затем присоединить к выходным контактам щупы мультиметра и посмотреть, что он покажет.

Если ДТОЖ полностью исправен, то его сопротивление должно быть 177 Ом. Однако следует учитывать погрешности. К тому же щупы мультиметра тоже имеют свое сопротивление, да и температура воды может быть чуть ниже 100 градусов, а соответственно и сопротивление будет чуть больше.

Принцип работы датчика

Блок управления автомобилем отправляет регулируемое напряжение (9-вольтовое) непосредственно в датчик указателя температуры охлаждающей жидкости. В зависимости от падения вольтажа на контактах сигнализатора, будет падать сопротивление, что сразу же зафиксирует блок управления.

В таком случае, автомобильная компьютерная или механическая система сможет вычислить температуру двигателя, а затем (используя данные других приборов) применить справочные таблицы для выполнения корректировки приводов двигателя, т.е. изменить уровень и поступления топлива или угол опережения зажигания.

Фото — датчик температуры на приборной панели

Зависимо от года выпуска машины, а также её марки, многие автолюбители отмечают возрастание затрат топлива у двигателя. Но при этом нужно понимать, что дизель так не определишь (УАЗ, ПАЗ и прочие). Если у Вас механика, а не компьютерная система управления, то вот сигналы того, что нужно купить новый датчик температуры охлаждающей жидкости:

Автомобиль стал потреблять топлива больше, чем обычно;
Когда машина заводится, и двигатель достигает своей максимальной температуры, он глохнет;
Появились проблемы с запуском;
Из трубы глушителя выходит черный дым.

Рассмотрим, как осуществляется замена датчика температуры охлаждающей жидкости типа G62 на автомобиле Kia Sportage с двигателем объемом 2 литра. Аналогичная инструкция также пригодится при ремонте Acura, BMW, Buick, Chevrolet, Ford, Toyota, Volkswagen, Ваз 2110/2112 инжектор, Рено Гранд Сценик и прочих.

Чтобы добраться к датчику, Вам нужно снять воздуховод, который охлаждает корпус воздушного фильтра и присоединяется к радиатору при помощи двух болтовых соединений и шланга подачи воздуха. Открутите болты и снимите хомут, аккуратно достаньте всю систему. Отключите от датчика электрические провода, чтобы корректно провести замеры сопротивления. Установите мультиметр на режим омметра и задайте значение в 1000 Ом. Подключите контакты устройства к положительному и отрицательному контактам. Нормальное сопротивление должно быть в пределах 2700 Ом при выключенном моторе. Для проверки датчика при включенном движке, нужно убрать тестер подальше от вращающихся частей авто;
Фото — проверка датчика мультиметром
Убедившись, что датчику температуры необходим ремонт, нужно отсоединить его от двигателя. Чтобы продолжить снятие, Вы должны предварительно слить антифризную жидкость из радиатора при помощи сливного клапана. После проверить еще раз радиатор и контакты датчика и открутить регулирующий болт как на фото;
Фото — снятие датчика
Сборка производится в обратной форме. Нужно помнить, что практически основная характеристика датчика температуры охлаждающей жидкости – это материал шайбы. Если шайба медная, то резьбу сигнализатора не нужно обрабатывать герметиком, в противном случае обязательно смажьте устройство.
Фото — медный температурный датчик

Функционал датчика температуры охлаждающей жидкости

В моделях Калины с мотором на 8, на 16 клапанов предусмотрено два температурных измерителя. Один пересылает температурные показатели на ЭБУ, врезается в термостатный корпус на выходном патрубке ОЖ. Второй связан с доской приборов и передает данные на стрелочный указатель, информируя водителя, располагается под патрубком, рядом с термостатом. Определяют датчик приборов по тонкому проводу, который выходит из корпуса.

Принцип работы датчика, посылающего сигнал на ЭБУ, основан на изменении сопротивления детали. Если температура ОЖ низкая, показания детали высокие, при нагреве жидкости, сопротивление чувствительного элемента падает. Параметр передается на ЭБУ, где постоянно происходит отслеживание температуры антифриза.

Датчик температуры на Лада Калина позволяет контроллеру осуществлять следующие действия.

Корректировать угол зажигания.
Подавать команду на формирование обогащенной топливной смеси.
Контролировать качество выхлопных газов (аналогичные данные отдает на ЭБУ и лямбда зонд).
Открывать большой контур охлаждения при критическом нагреве ДВС, включать мотор вентилятора охлаждения.

Замена датчика на Калине считается редким ремонтом, оба контролирующих элемента достаточно надежны. Если узел ломается, сигналы о состоянии охлаждающего контура на ЭБУ начинают передавать лямбда зонды, но поскольку отсутствует обратная связь, начинает страдать продуктивность холостого хода. При поломке датчика приборов водителю недоступна информация о состоянии контура.

Как самостоятельно заменить датчики температуры на автомобиле Лада Калина

Рожковой ключ на «19»;
Ветошь;
Дополнительное освещение по мере необходимости;
Новый «измерительный прибор».

Устанавливаем Лада Калина в периметр ремонтной зоны;
Глушим двигатель, открываем капот;
Обеспечиваем первоочередные меры по безопасности: блокируем задний ряд колес противооткатными башмаками, выжимаем стояночный тормоз;
Снимаем клеммы с ДТОЖ, ключом отвинчиваем датчик;
Заменяем прибор новым, завинчиваем, надеваем силовые клеммы вновь.

Проворачиваем ключ в замке зажигания, активируем его, проверяем функциональность оборудования. Доливаем недостающее количество антифриза по мере необходимости.

Специальных инструментов нам не понадобится, ограничимся отверткой, проводами, клеммами, новым прибором.

Последовательность действий при замене ДНТ своими руками:

Лада Калина устанавливаем на ровную платформу, выжимаем стояночный тормоз в целях безопасности;
Открываем капот, снимаем силовые клеммы с аккумуляторной батареи. Это необходимо с целью предотвращения короткого замыкания в цепи при проведении работ;
Слева (справа) от центра переднего бампера привинчиваем датчик на один саморез;
Прокладываем силовые кабели внутрь моторного отсека посредством технологических отверстий;
Заводим проводку под приборную панель салона;
Снимаем щиток приборов, к САМ – шине подключаем выходы;
Собираем конструкцию в обратной последовательности;
Надеваем силовые клеммы на аккумулятор.

Запускаем двигатель, проверяем функционал измерительного прибора. Замена оборудования завершена.

Симптомы неисправности

Судя по нашему опыту, ДТОЖ ломается не слишком часто. Но неисправность оказывает прямое влияние на работу силового агрегата. Вот типичные симптомы:

Проблемный запуск мотора в холодное время года.
Чрезмерный расход топлива, выше нормативного.
Прогретый мотор глохнет. Обычное время — когда температура ОЖ достигает 100°C. Особенно на низких оборотах.
Подтекает антифриз через корпус рядом с прибором.
Указатель нагрева двигателя на панели приборов не реагирует.
Тосол прогрелся до 100°C, но крыльчатка вентилятора не запускается.
Лопасти вращаются «на холодную» или работают на максимальных оборотах.

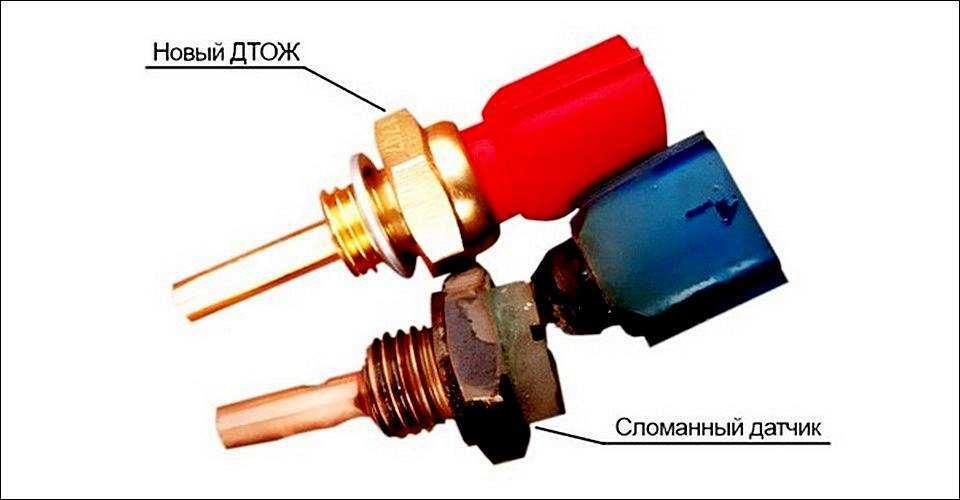

Новый и сломанный датчики

Мотор может начать «троить», что ухудшит динамику авто. А порой кипит антифриз в расширительном бачке. Если датчик замкнуло или случился обрыв цепи, вентилятор крутит, как бешеный, и не останавливается.

По какой причине может возникнуть неисправность датчика температуры

Конструкция датчика температуры ОЖ достаточно простая, поэтому сами датчики ломаются очень редко, но различные сбои происходят довольно часто. Причины сбоев таковы:

Использование в системе охлаждения некачественного антифриза. Часто многие водители заливают в систему охлаждения антифриз неизвестных производителей, а иногда даже и «ТОСОЛ». Использование таких жидкостей ведёт к образованию налёта в системе охлаждения. Покрываясь этим налётом, материал датчика может изменить свою структуру и подавать неверные сигналы. Как правило, температура начинает фиксироваться более низкая, чем в реальности. В результате вентиляторы включаются с опозданием, и некоторое время двигатель работает без надлежащего охлаждения;
Некачественный датчик. Многие безоговорочно верят уверениям продавца, что в такой простой детали брак в принципе невозможен и покупают датчики от неизвестных китайских производителей. Хотя китайцы мастера маскировать дешёвые материалы под более дорогие путём их покраски или напыления. Да и кустарное производство не в состоянии обеспечить точность изготовления детали. Такой датчик, не сработав вовремя, запросто может привести к выходу из строя радиатора охлаждения двигателя;
Течь радиатора через сорванную резьбу или неплотно закрученный датчик. Не стоит забывать, что материал радиатора довольно мягкий и закручивать его с чрезмерным усилием не стоит. Не докручивать также не следует. Повреждение прокладки тоже может привести к утечке;
Неполадки в работе электрики. Это самая распространённая причина некорректной работы датчика. Ошибку в работе может спровоцировать множество факторов, от резких скачков напряжения до банального окисления контактов. Любая проверка датчика должна включать в себя действия по проверке состояния контактов;
Нестабильная работа термостата.

МОСКВИЧ

Еще одна популярная Российская марка машины. Внешне этот автомобиль не отличался какими-то стильными линиями, из-за чего дизайн машины получился и был скучным. Тем не менее, это не повлияло на саму популярность автомобилей, которые выпускались под этим брендом очень долго. Это был воистину народный автомобиль в нашей стране.

Самыми популярными моделями за всю историю существования этой марки стали автомобили следующих серий: «408», «412» и «2142».

Производство автомобилей Москвич стартовало еще в довоенные годы, но машина не пользовалась успехом, и так продолжалось до 1949 года, когда в серийное производство поступила первая современная модель Москвича под серийным номером «400». После Великой победы во второй Мировой войне наша страна, захватившая Германию, получила в свое распоряжение завод «Опель», который располагался в Бранденбурге. Именно благодаря технологиям фирмы-завода «Опель» компания «АЗЛК» и выпустила свою первую модель машины- Москвич 400, который был создан и построен на базе автомобиля Opel Kadett.

Самую большую известность авто-бренд «Москвич» получил в 70–80-е годы, когда экономика СССР росла и развивалась. Но, к сожалению, пережив распад Советского союза данная марка машины не дожила до наших дней. В 2002 году фирма «Москвич» была объявлена банкротом. В 2006 году компания «Рено» приобрела у нашей страны некоторые производственные линии автозавода «АЗЛК» находившиеся в Москве, где в последующем были произведены и увидели свет некоторые модели Рено.

В 2009 году право на бренд «Москвич» приобрела Немецкая компания «Volkswagen». Группа компаний «VAG» владеет правом пользования названием «Москвич» до 2021 года.


Москвич 400	Москвич 401	Москвич 423


Москвич 410	Москвич 407	Москвич 423Н


Москвич 430	Москвич 411	Москвич 403


Москвич 424	Москвич 432	Москвич 408


Москвич 426	Москвич 433	Москвич 412


Москвич 434	Москвич 2138	Москвич 2733


Москвич 2315	Москвич 2140	Москвич 2141


Москвич Святогор	Москвич Юрий Долгорукий	Москвич Князь Владимир

Проверка без снятия

Проверить исправность датчика можно двумя способами: без демонтажа и в снятом состоянии. В первом случае нужно провести осмотр, воспользоваться мультиметром или специальным сканером для диагностики. Второй предполагает применение нагревательных и контрольных приборов. Но об этом расскажем позже.

Предварительный осмотр

В большинстве случаев снимать датчик температуры тосола не надо. Частая причина выхода из строя — сгнившая, перебитая проводка или течь «охлаждайки». Поэтому первым делом советуем осмотреть датчик. Если провода не повреждены, а на контактах нет коррозии, нужна более тонкая диагностика.

Датчик может выдавать неверную информацию. Чтобы это проверить, нужно сопоставить температуры с панели, и данные, которые показывает датчик. Если данные отличаются, есть смысл снять прибор и проверить его в домашних условиях.

С мультиметром

Перед тем, как выявлять неисправность ДТОЖ, стоит проверить проводку в машине. Поскольку устройство нуждается в постоянном питании 5 В, нужно отсоединить его от проводов, завести мотор и подключить к проводам мультиметр, чтобы узнать подающееся на датчик напряжение.

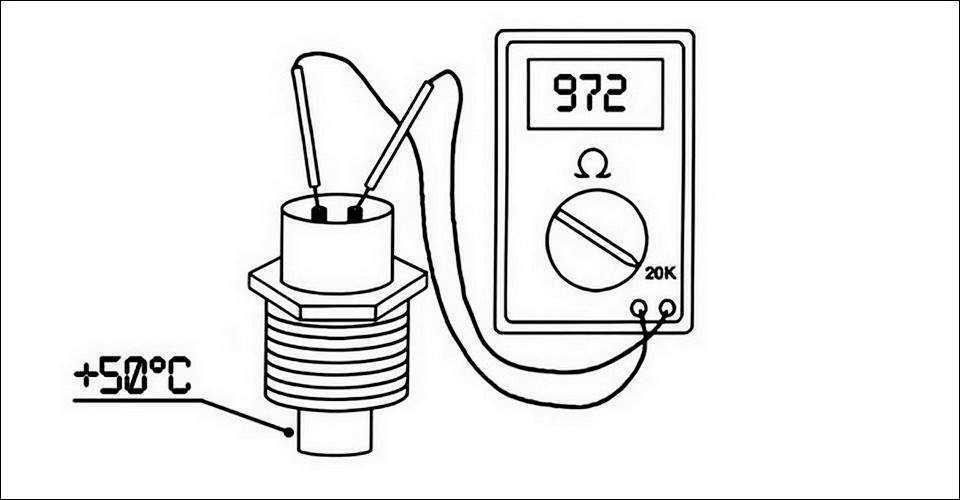

Проверка датчика мультиметром

Значение сопротивления зависит от температуры тосола. Приведем справочные данные. Они не претендуют на стопроцентную точность для каждого автомобиля, но дают возможность определить среднее значение и сделать выводы. Таблица:

Температура жидкости, °C	Сопротивление ДТОЖ, Ом
9420
+5	7280
+10	5670
+15	4450
+20	3520
+25	2795
+30	2238
+35	1800
+40	1458
+45	1182
+50	972
+60	668
+70	458
+80	332
+90	240
+100	176

Следует прозвонить сам датчик на предмет обрыва цепи. Чтобы измерить сопротивление прибора, нужно перевести мультиметр в соответствующий режим. Затем измерить показания на выводах датчика. Температура на приборной панели совпадает со значением сопротивления? Значит все в порядке.

Диагностический прибор

Когда на «приборке» загорается лампа Check Engine, это явный сигнал о необходимости провести диагностику ДТОЖ. Наиболее эффективный и быстрый способ проверки — воспользоваться профессиональным ODB2 сканером. Однако можно применить и бюджетную модель Scan Tool Pro Black Edition.

Сканер ODB2

На дисплее сканера, подключенного к диагностическому разъему ODB2, появится значение температуры антифриза. Также диагностический прибор покажет, какие данные выдает ДТОЖ. Если они соответствуют реальным значениям, значит датчик работает нормально.

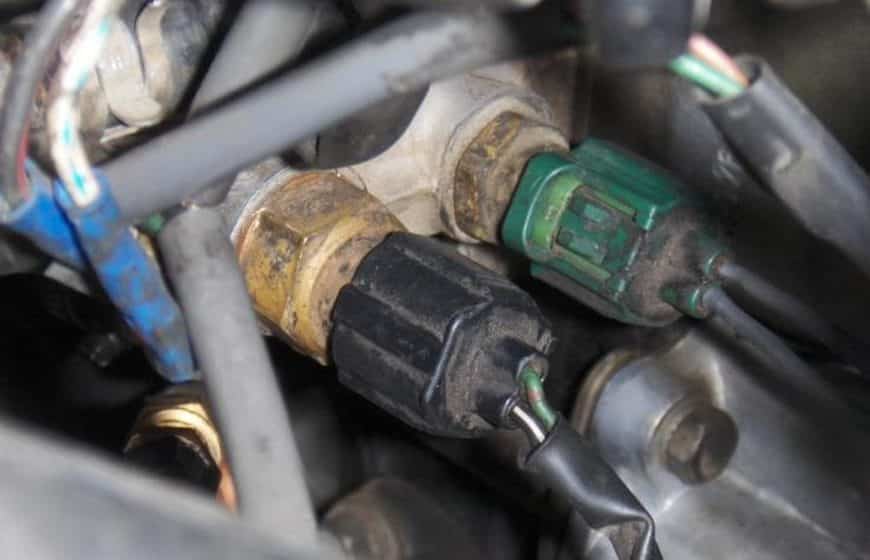

Где находится датчик температуры ОЖ

Для диагностики термистора, надо знать, где именно он находится. У разных транспортных средств эти сведения будут отличаться, что вполне логично. Но можно назвать ряд особых признаков, по которым довольно легко обнаружить место фиксации детали. Данный механизм сегодня в основном можно найти на выпускном патрубке ГБЦ.

У него есть стальная резьба, посредством которой он без проблем вкручивается в небольшое отверстие. В этом случае главное — это обеспечение прямого соприкосновения ОХ и его сенсорного компонента. Благодаря такому нехитрому контакту есть возможность определить точные показания детали.

Два ДТОЖ в основном можно встретить только на мощных либо дорогостоящих автомобилях. То есть, там, где данный параметр наиболее важен, а в ЭБУ есть особые приложения для функционирования привода. Чтобы найти важные сведения об устройстве какого-то транспортного средства, достаточно прочитать техническую документацию либо инструкцию к этому авто.
