Проверка масла в акпп, признаки высокого и низкого уровня жидкости в коробке автомат

Полная замена масла

Необходимость возникает при пробеге в 100 тыс. километров. Полная замена масла своими руками в АПКК Киа Спортейдж 3 2014 года выпуска продемонстрирована на видео.

Правильнее проводить процедуру в автосервисах. Там есть оборудование, которое под давлением сливает отработку и закачивает новую смазку. Цена за эксплуатацию оборудования высокая, поэтому водители меняют масло самостоятельно. С навыками слесаря сделать это не сложно.

Последовательность работы:

  1. Прогревают двигатель.
  2. Машину располагают над ямой, глушат мотор, ставят на ручник.
  3. Под сливное отверстие ставят посуду для отработки.
  4. Отвинчивают пробку картера.
  5. Когда жидкость стечет, снимают поддон, открутив болты.
  6. Извлекают фильтр и магниты.
  7. Очищают поддон и магниты.
  8. Ставят новую прокладку, закрывают слив.
  9. Заливают чистую жидкость через отверстие щупа. Для этого используют шланг и воронку. Количество залитого масла должно равняться объему слитой жидкости.
  10. Проверяют уровень. Нормально – середина щупа.

Заводят двигатель, чтобы прогреть новую заливку. Делают контрольный замер.

Какое масло и когда менять

Регламентный срок замены масла в коробке автомат автомобиля КИА Спортейдж 3 составляет 90 тысяч км пробега. Некоторые источники утверждают, что смазку в АКПП этого автомобиля можно не менять вовсе, если условия эксплуатации нормальные. Однако это сомнительная информация.

Даже в нормальных условиях, когда исключаются нештатные нагрузки, ATF-жидкость после пробега в 90 тысяч км становится черной. В ее объеме накапливается большое количество продуктов износа, которые магнит не в состоянии аккумулировать на себе в необходимом объеме, и эти абразивные частицы свободно циркулируют по системе. Также разлагаются присадки и деградирует основа.

Поэтому лучше производить замену не позже, чем указано в регламенте. Если же автомобиль эксплуатируется в тяжелых условиях, то пробег между очередными заменами сокращается до 60 тысяч км.

К тяжелым можно отнести следующие эксплуатационные факторы:

  • горная или пересеченная местность;
  • плохие дороги с множеством неровностей;
  • песчаная или заснеженная местность, где колесам приходится периодически буксовать;
  • частые поездки на короткие расстояния;
  • температура окружающей среды выше 32 °C более половины всего времени работы авто;
  • систематическое использование автомобиля в качестве тяговой единицы для транспортировки прицепов;
  • применение авто в качестве милицейского, спасательного, медицинского или прочего служебного экипажа.

карта смазки Киа Спортейдж 3

Контролировать уровень смазывающей жидкости необходимо не реже, чем один раз в 30 тысяч км. Заменить масло в АКПП досрочно рекомендуется в следующих случаях:

  • автомат начинает давать сбои (скорости переключаются с задержкой, появляются ощутимые толчки), и при этом не обнаружено следов механических неисправностей;
  • произошла утечка или вынужденный слив для обслуживания или ремонта при пробеге, близком к регламентному;
  • автомобиль долго стоял без движения (более 3 лет).

При выборе смазки следует руководствоваться рекомендациями производителя. В АКПП КИА Спортейдж 3 заливается трансмиссионная жидкость класса SP-IV. Рекомендуется лить оригинальное масло от компании KIA.

Однако многие водители используют аналоги такого же класса от других производителей. При этом каких-либо негативных последствий не наблюдается. Как показала практика, вполне достаточно обновлять жидкость ATF в коробке не позже регламентного срока для ее длительной и безотказной работы.

Последствия изменения уровня масла

Модели АКПП отличаются сильными и слабыми сторонами, поэтому изменение уровня ATF по-разному влияет на узел. Наглядные примеры из опыта ремонтных сервисов:

В «бестселлере» среди надежных АКПП — ZF5HP19 — из-за недостатка ATF, ее преждевременного старения и загрязнения текут сальники, изнашиваются муфты, перегревается гидротрансформатор. Ремонт дорогостоящий — только замена расходников в ГТ обойдется в 7 000 р.

Надежность TF-60SN/09G сильно зависит от уровня масла: при недостатке смазки фрикционы быстро сгорают, в поток попадает клеевой состав, который забивает сетку фильтра, каналы гидроблока, соленоиды, соты радиатора.

В TF-80SC/AF40 ГТ загрязняет жидкость пылью от фрикционной накладки. При недостатке ATF эта взвесь забивает гидроблок, приводит к протечкам и падению давления в цепи передач.

B инструкции к автомобилю написано как определить уровень масла в АКПП, но какие последствия влечет за собой ненормальный показатель придется изучать самостоятельно.

Оптимальный уровень масла в АКПП рекомендации

Уровень трансмиссионного масла в коробке автомат проверяют:

  • по контрольным меткам «Cold» и «Hot» или другим символам на щупе;
  • через трубку в днище.

Количество жидкости измеряют при температуре, регламентированной производителем. Селектор выставляют в режим «Паркинг» или «Нейтраль». Для того чтобы оценить количество масла на щупе, его нагревают обычно до 80 — 90℃ и ориентируются по о.

Какой уровень масла АКПП должен быть на щупе:

  • между засечками «Hot»;
  • в зоне обозначенной сеткой;
  • между метками, обозначающими предельные значения.

Читать

Устройство и принцип работы гидротрансформатора АКПП

В АКПП с пробкой электрика особо чувствительна к количеству и чистоте жидкости, поэтому производители ограничили доступ водителей к самостоятельному техобслуживанию. Так, при перегреве ATF ЭБУ блокирует работу ГТ и тормозит переключение скоростей. Такие автоматы называют «необслуживаемыми», но это не значит, что водитель должен ждать момента, когда система откажет.

Последствия при низком уровне жидкости в коробке автомат

Отметка ATF ниже засечек «Hot» указывает на:

  • недостаточное количество жидкости;
  • протечки в узле.

Незатянутые соединения, повреждены шланги, загрязнены и изношены сальники, деформированы детали и т.д. можно обнаружить при осмотре днища. При утечке и нехватке жидкости маслонасос начинает подсасывать воздух.

Образуется смесь, отличная по своим характеристикам от ATF, что приводит к:

  • падению КПД гидротрансформатора, что заставит его увеличить нагрузку;
  • снижению давления на фрикционы, в следствие чего передачи будут дергаться при переключении, а диски стираться из-за пробуксовки;
  • быстрому загрязнению жидкости, в результате эта грязь забьет фильтры насоса, каналы гидроблока, соленоиды, шланги;
  • ухудшению качества смазки и перегреву системы.

Доливать можно только ту ATF, которая уже находится в системе или рекомендуется производителем.

Повышенный уровень масла в АКПП насколько это опасно

Причиной завышенного показателя ATF может быть перелив после замены или измерение холодной жидкости. Производители пишут в мануалах как проверить уровень масла АКПП, указывают температуру, и это требование нельзя игнорировать, иначе замер будет неправильный.

Читать

Можно ли буксировать на автоматической коробке другую машину с АКПП и неработающим двигателем

Перелив приводит к вспениванию масла и росту давления — излишки выплеснутся наружу, и давление в системе упадет. Кроме того, вспенивание изменяет плотность и рабочие свойства жидкости. В результате масло быстрее загрязнится, сальники начнут течь, появятся люфты в шестернях передачи. Узел будет толкаться, выдавать ошибки и быстро выйдет из строя.

Этапы работы

Приготовив всё необходимое, приступаем к смене ATF.

Машину нужно хорошо прогреть. Для этого достаточно будет проехать примерно 10 км. Прогретая жидкость гораздо быстрее и в более полном объёме будет вытекать.
Загоняем автомобиль на яму или поднимаем на подъёмник
Важно, чтобы поверхность, на которой стоит машина, была абсолютно ровной.
Удаляем защиту.
На картере коробки передач находим сливное отверстие и ставим под него пустую ёмкость.

Откручиваем пробку и даём полностью слиться отработанной жидкости. Это будет примерно 4 литра.

Хорошо очищаем пробку и затем вкручиваем её на место
При необходимости пробку можно заменить.
Выкручиваем все болты, удерживающие поддон. Поддерживая поддон, аккуратно, при помощи ножа или отвертки, отделяем его от корпуса автомобиля

Выполняя данное действие, следует проявить особую осторожность – в поддоне находится ещё чуть меньше литра сливаемой жидкости, и она может быть горячей.
Сливаем старую жидкость из поддона тоже в ёмкость.
Теперь снимаем фильтр – откручиваем все болты и тянем его вниз. Здесь тоже будет примерно 200 мл

масла. Его тоже необходимо слить в ёмкость.
Производим промывку фильтра приготовленным очистителем и устанавливаем на прежнее место. При необходимости фильтр можно заменить на новый.
Хорошо промываем поддон, очищаем от металлической стружки все магниты. Вытираем его насухо.
Производим установку поддона на прежнее место, предварительно установив прокладку (новую) и промазав по периметру герметиком. Обработка герметиком необязательна, но крайне желательна.
При помощи воронки и шланга заливаем в АКПП новую трансмиссионную жидкость – в том же объёме, в каком ранее слили.

Далее ваши действия будут несколько различаться, в зависимости от того к какому поколению относится ваш автомобиль.

Замена масла у Kia Sorento с 2013 года выпуска

В том случае если это автомобиль третьего поколения — это Kia Sorento с 2013 года выпуска, то ваши действия будут следующие.

  1. Приступаем к сливу жидкости из АКПП. Для этого снимаем отводящий шланг радиатора охлаждения и выводим его в сосуд для сбора старого масла. Запускаем мотор и сливаем примерно 2 литра. Мотор глушим и добавляем через отверстие для щупа ещё нового масла. Снова запускаем мотор и повторяем предыдущую процедуру. Повторять весь этот процесс нужно до тех пор, пока сливаемая жидкость не станет чистой.
  2. Устанавливаем все шланги на место.
  3. Доливаем масло до нижней отметки на щупе и снова запускаем мотор, медленно переводя рычаг АКПП во все положения. Снова проводим контроль ATF и доводим его до верхней отметки.
  4. На следующий день, после поездки на автомобиле, необходимо снова провести контрольный замер масла.

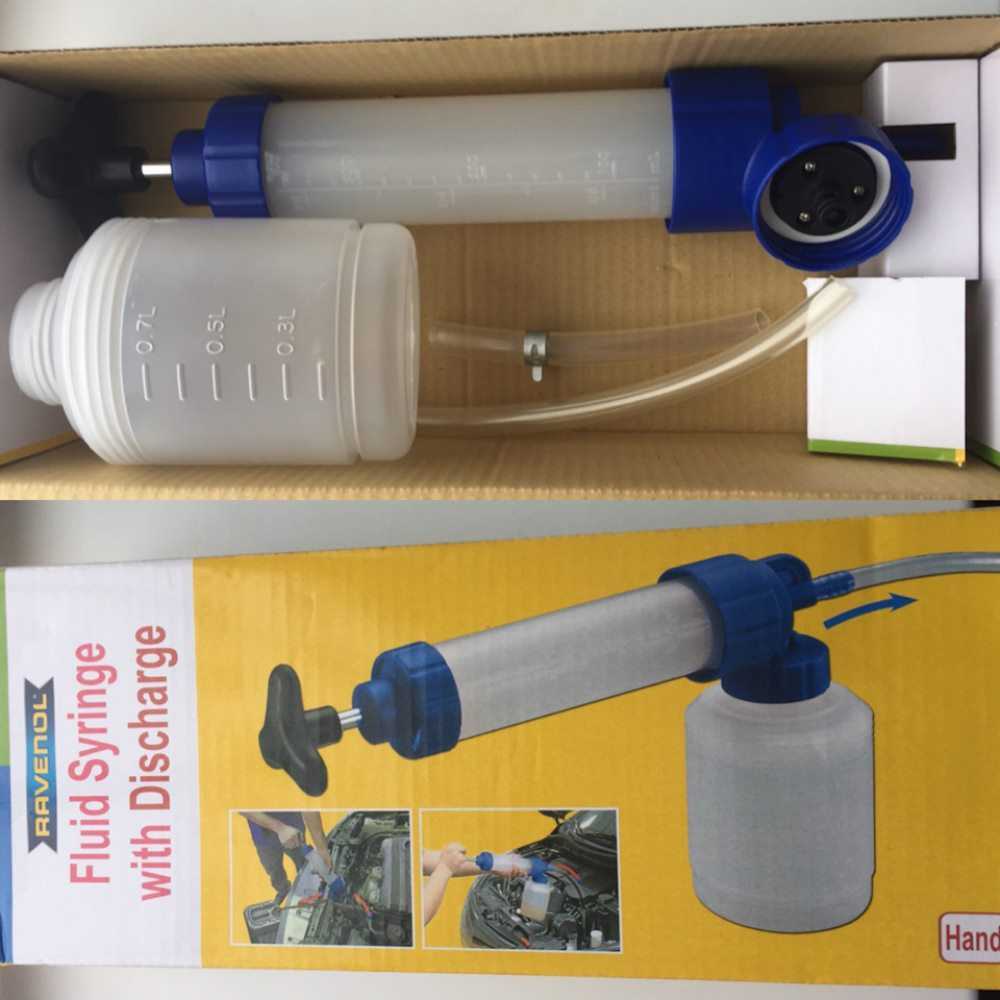

Масляной шприц потребуется автолюбителям при самостоятельной замене масла

Замена масла у Kia Sorento до 2011 года выпуска

Если автомобиль выпускался до 2011 года, то в этой модели отсутствуют отверстие и щуп для замера уровня масла в АКПП. Здесь наши действия будут следующими:

Нужно после последней заливки масла найти контрольное отверстие. Контрольную пробку нужно выкрутить

Предварительно важно не забыть подставить ёмкость.
Из этого отверстия может вытечь небольшое количество избыточной трансмиссионной жидкости (в норме это до 700 мл.).
Если жидкость не вытекает, то необходимо при помощи масляного шприца в данное отверстие влить ATF. Заливаем жидкость до тех пор, пока она не начнёт выливаться наружу.
Ставим на место сливной болт.
Устанавливаем на место защиту.
Через несколько дней желательно снова проверить уровень жидкости.

Опытные автомобилисты рекомендуют в том случае, если не производится замена старых крышек на всех отверстиях, поменять хотя бы силиконовые прокладки.

Что предпочитают водители

1.Ravenol MM SP-III Fluid

1212103-001-01-999 – 850 р за 1 л

Характеристики:

  • Тип – полусинтетика
  • Цвет – красный
  • Индекс вязкости – 119
  • Вязкость кинематическая при 40/100 гр. – 160/17
  • Плотность при +15 гр. – 0,886
  • Температура застывания – минус 27 гр.
  • Температура вспышки – 212 гр.

2.ZIC ATF SP-III

132627 – 715 р за 1 л

Характеристики:

  • Тип – синтетика
  • Индекс вязкости – 187
  • Вязкость кинематическая при 40/100 гр. – 35,6/7,5
  • Плотность при +15 гр. – 0,85
  • Температура застывания/вспышки – минус 60/209
  • Общий кислотный показатель – 1.4

3.Mitsubishi ATF SP-III

MZ320159 – 960 р за 1 л

Характеристики:

  • Тип – синтетика
  • Цвет – красный
  • Индекс вязкости – 150
  • Вязкость кинематическая при 40/100 гр. – 35/7,4 л
  • Плотность при +15 гр. – 0,893
  • Температура застывания/вспышки – минус 47/208

4.Totachi ATF SP-III

4562374691094 – 670 р за 1 л

Характеристики:

  • Тип – синтетика
  • Цвет – янтарный
  • Вязкость кинематическая при 40/100 гр. – 37,54/7,026
  • Плотность при 15 гр. – 0,8430
  • Температура застывания/вспышки – минус 42/230

8809478942018 – 830 р за 1 л

Характеристики:

  • Тип – синтетика
  • Индекс вязкости – 180
  • Вязкость кинематическая при 40 гр. – 27,97
  • Вязкость кинематическая при 100 гр. – 6,392
  • Плотность при 15 гр. – 0,852
  • Температура застывания/вспышки – минус 45/194 гр.
  • Общий щелочной показатель – 3,80

Инструкция по замене в АКПП

Большая часть сегодняшних авто оборудуется коробкой автоматом — АКПП. Ее предпочитают все больше и больше автолюбителей в силу целого ряда достоинств:

Но нужно помнить, что обслуживание автоматической коробки несколько сложнее механической. В особенности важна правильная и своевременная замена трансмиссионной жидкости. Смазки для МКПП в них заливать нельзя ни в коем случае!

Сразу же скажем, смена трансмиссионной жидкости обязательна для всех без исключения автомобилей, даже в том случае, если об этом не сказано ни слова в инструкции, идущей вместе с автомобилем. Систематическая замена ATF необходима в течение двух-трех месяцев или же 10-15 тыс. километров, так как объем смазывающей жидкости за это время уменьшается, вследствие испарения, до одного литра. А это может повлечь преждевременный выход из строя коробки. Вследствие этого раз в месяц обязательно нужно проводить проверку уровня трансмиссионной жидкости. Если вы заметили, что масло сильно потемнело или начали меняться его свойства, то замените его как можно быстрее.

Согласно инструкции, замена трансмиссионной смазывающей смеси на Киа Спектра должна проходить каждые четыре года или же через 30-70 тысяч километров, а в случае, если вы машину в основном эксплуатируете в экстремальных условиях, данный срок предпочтительно уменьшить в 2 раза.

Этапы

Существует два способа замены трансмиссионной смазывающей смеси в АКПП: это полная и частичная замена. Так как полная замена возможна только в специальных условиях и для этого необходимо специальное оборудование, то мы вкратце опишем вариант частичной замены.

Как проверить уровень масла в АКПП

Автоматические коробки передач можно разделить на два типа: те что имеют щуп для проверки уровня масла и не имеющие такого приспособления. Несмотря на то что все автомобили разные, принцип проверки будет идентичен для каждого из них. Поэтому рассмотрим единый алгоритм проверки.

Для АКПП, имеющих инструмент проверки

Под капотом большинства автомобилей находится щуп для проверки уровня масла в коробке передач

Автовладельцу нужно его найти, при этом важно не перепутать с приспособлением для определения общего уровня масла

Как только щуп найден, необходимо определить его тип, от этого зависит дальнейший алгоритм действий.

  • HOT. Самый распространённый тип измерителя, надпись означает, что прибор предназначен для определения уровня масла при работающем двигателе.
  • Cold. Такой щуп встречается реже. Предназначен для определения уровня при заглушённом моторе автомобиля. Это не значит, что уровень масла нужно проверять в холодной АКПП. Нужно прогреть жидкость, заведя автомобиль на 15-20 минут, затем заглушить и произвести измерение.

Щуп, как правило, оснащён насечками, обозначающими верхнюю и нижнюю допустимую границу уровня масла. Если при измерении будет замечено, что уровень масло близок к нижней границе, то лучше заранее долить его.

Непосредственно сам алгоритм измерения, следующий.

  1. Прогрейте двигатель. Как уже было озвучено ранее, измерение холодного масла даст неверные результаты. Как с выключенным, так и с рабочим двигателем проверять нужно только разогретую жидкость. Дайте машине поработать 20 минут или совершите небольшую поездку на 15-20 км.
  2. Остановите транспорт на ровной поверхности. Любые отклонения могут повлиять на результат, поэтому выбор места измерения имеет немалое значение.
  3. Коробку передач установите в режим «Паркинг».
  4. В зависимости от типа щупа оставьте двигатель работать или заглушите его.
  5. Возьмите измерительный прибор и протрите его сухой мягкой тканью, чтобы удалить возможные остатки масла.
  6. Вставьте щуп в отверстие для измерения и вытащите через 5-10 секунд. Оцените уровень жидкости.

Идеальным решением станет поддержание уровня в среднем значении, между двумя засечками. Так как превышение уровня нормы вредит АКПП не меньше.

Если щупа нет

Как проверить уровень масла в АКПП, если щупа нет? Такие модели коробок передач далеко не редкость. Как правило, они рассчитаны на обслуживание в специализированном автосервисе. Такие коробки имеют два отверстия: для залива жидкости и для её слива. В сливной пробке имеется ограничитель уровня, который гарантирует, что он не будет превышен.

Если уровень жидкости превышает допустимый, то лишняя жидкость просто стекает в поддон через специальное отверстие. Плюс в том, что перелить масла при всем желании не получится. Но вот контролировать его уровень и качество сложнее.

Для того чтобы определить достаточно ли жидкости в коробке необходимо также прогреть автомобиль и остановить его на ровной поверхности над ямой. Переведите рычаг коробки передач в режим паркинга и при рабочем двигателе отвинтите сливную пробку поддона. Если уровень масла в норме, то прольётся небольшое количество. Если ничего не капает, значит, нужно долить пока из сливного отверстия не появится лишняя жидкость.

Если владелец транспортного средства не уверен в своих силах, то лучше проверку и долив доверить опытному мастеру из мастерской. Стоимость процедуры с лихвой окупится отсутствием необходимости чинить АКПП.

Теперь как проверить уровень масла в АКПП знают даже малоопытные водители.  А как часто вы доливаете и меняете жидкость в трансмиссии? Проверяете уровень или начинаете действовать при появлении явных признаков нехватки масла?

Какую жидкость лучше выбрать?

К выбору подходят основательно. Рабочая жидкость должна соответствовать техническому регламенту транспортного средства и типу отработанного масла.

Годятся жидкости:

  • ZIC ATF – SP 4. Синтетический продукт красного цвета. Высокий индекс кинематической вязкости. Применяют как оригинальную заливку в автомат Кия Спортаж, об этом говорят буквы ATF. Производитель заявляет, что масло теряет текучесть при -52 °С. Автовладельцы северных регионов убедились, что масло густеет раньше. Для средней полосы и юга страны этот факт не имеет значения. Другие характеристики продукта хорошие: масло экономит топливо, сохраняет свои качества при долгой эксплуатации.
  • ZIC ATF Dexron III. Низкотемпературное синтетическое масло. Применяют для автоматов корейского производства. Жидкость создает тонкую масляную пленку, взаимодействует с присадками. Индекс вязкости – очень высокий. Добавки замедляют окислительные процессы в механизмах. Жидкость антикоррозийная, очищает детали от нагара. Текучесть и работоспособность сохраняются долго.
  • ZF TE-ML 0914. Смазочные свойства обеспечивают плавное переключение скоростей. Работает в большом диапазоне температур.

Трансмиссионные заливки часто подделывают, поэтому товар автовладельцы берут у дилеров.

Виды замены масла

Как и в случае с большинством современных автоматических трансмиссий, замена масла в АКПП КИА Спортейдж 3 предусматривает два варианта:

  1. частичная замена;
  2. полная замена.

В случае с частичным обновлением смазки АКПП, старое масло не полностью удаляется из системы. Объем слитой обработки составляет около 5 литров. Это чуть больше половины.

Если же производится полная замена, то здесь предусматривается обновление всего объема смазки с полным удалением отработавшего масла и заливкой нового. В любом случае по окончании работ производится проверка уровня масла через контрольное отверстие.

Перед началом работ автомобиль ставится на смотровую яму или поднимается на подъемнике. Демонтируется защита днища (пластиковая на клипсах и металлическая на винтах). Прогревается АКПП до рабочей температуры (55–65 °C). После этого подготавливается инструмент и порожняя тара.

Частичная замена

При частичной замене масла в АКПП своими руками выполняются следующие действия:

  • откручивается пробка контрольного отверстия (масло может начать сливаться небольшой струей);
  • откручивается пробка сливного отверстия, через которое необходимо слить старое масло (около 5 литров);
  • магнит тщательно очищается от металлической пыли, и пробка заворачивается обратно;
  • закручивается обратно пробка контрольного отверстия;
  • откручивается пробка сапуна, в отверстие вставляется воронка и заливается жидкость в объеме, эквивалентном слитому. Для удобства рекомендуется снять воздушный фильтр, но при частичной замене это делать необязательно;
  • запускается двигатель и прогревается до рабочей температуры (при этом необходимо переключать селектор во все положения);
  • откручивается контрольная пробка и проверяется уровень смазки (трансмиссионная жидкость должна стекать тонкой струйкой);
  • производится доливка или слив излишков трансмиссионной жидкости.

При этом не нужно выполнять слив масла через сливное отверстие, даже при сильном переливе. Достаточно дождаться, пока жидкость выйдет через контрольное отверстие до образования тонкой струйки или капель.

Обратите внимание
Частичная замена позволит обновить масло примерно на 60–65%. Если нареканий на работу АКПП не было, масло относительно чисто и не пахнет гарью – этот вариант вполне подойдет.

Полная замена масла

При полной замене необходимо выполнить все действия, что и при частичной до пункта с запуском и прогревом. После заливки примерно 5 литров жидкости, выполняется следующее:

  • демонтируется воздушный фильтр и патрубок, ведущий к дроссельной заслонке;
  • снимается шланг с обратки масляного радиатора АКПП (помечен желтым маркером);
  • этот шланг вставляется в подготовленную пластиковую бутылку;
  • запускается двигатель, и через шланг обратного хода масла из радиатора сливается около 1 литра отработавшей жидкости;
  • выполняется заливка через сапун нового масла в таком же количестве;
  • операция повторяет до появления в шланге обратки свежего масла (как правило, хватает трех циклов);
  • выполняются операции по доливке или удалению излишков, описанные для частичной замены.

Старое отработанное и новое масло АКПП Спортейдж 3

После этого шланг обратки одевается на свое место и устанавливается корпус воздушного фильтра. На этом полная замена масла в автоматической коробке КИА закончена.

Самостоятельная замена масла в АКПП КИА Спортейдж 3 — видео

Определяем местоположение щупа в коробке передач

Чтобы получить информацию о количестве масла в коробке передач, необходимо вначале найти измерительный щуп. Обнаружить его не сложно. Как правило, на современных автомобилях такие элементы помечаются специальным цветом. Рукоятка щупа окрашивается в желтый или любой другой яркий цвет, после чего, найти ее не составит никаких проблем.

В старых автомобилях такой щуп никаким цветом не помечается, но по форме и назначению, он схож со своим «цветным собратом». Ищите такую деталь на корпусе коробки передач. Будьте внимательны и не перепутайте такой щуп с измерительным инструментом количества масла в двигателе, так как они могут иметь схожие формы и цвет.

Что касается заднеприводных автомобилей, где коробка передач располагается продольно под салоном автомобиля, то тут щуп устанавливается в проеме между задней частью двигателя и стенкой, перегораживающей салон и моторный отсек. Найти его сложно, но возможно.

Есть ряд автомобилей, в которых имеется один щуп – показатель уровня масла в двигателе. Контроль масла в такой АКПП производится с помощью специальной контрольной пробки. Однако, не рекомендуется производить замеры уровня масла на такой коробке, так как есть пролить большое количество масла в пустую.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Моя база
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
