Ваз 2112 нет напряжения лягушке

Особенности подключения розетки

При соединении розетки прицепа и фаркопа в легковом и грузовом транспорте необходимо учитывать ряд особенностей.

Выделим основные моменты:

1. Для подключения фаркопа к электропроводке машины используйте многожильный медный провод. Оптимальный вариант — применение 1,5-миллиметрового проводника с двойным слоем изоляции. Но учтите, что для «земли» необходимо использовать провод на 2,5 кв. мм.
2. При соединении всех элементов следите за соответствием схемы, а после завершения работ защитите проводку от влаги.
3. При подключении контактов используйте графитовую смазку, защищающую от окислительных процессов.

Выделяется два способа монтажа розетки — стандартный и универсальный. Первый вариант применяется в ситуации, если на фаркопе уже имеются необходимые разъемы, а второй способ оптимален для автомобилей, на которых установлен электронный блок управления.

Классический способ

При стандартном методе подключения сделайте следующее:

1. Изучите схему розетки, особенности ее монтажа и виды PIN на вилке.
2. Найдите колодку со жгутом проводов в задней лампе. Именно к ней нужно подключить розетку через специальные разъемы.
3. Протащите жгут через специальное окно, предусмотренное производителем транспортного средства.
4. Подключите второй сигнальный провод, который нужен для поворотника машины.
5. Соедините провода с помощью клипс или пайки.

При подключении розетки строго следуйте рекомендациям производителя, ведь в ином случае возможно повреждение проводки.

Универсальный метод

Универсальный способ подключения розетки применяется в легковых или грузовых автомобилях, где стоит ЭБУ. Обычное решение, рассмотренное выше, здесь не подойдет, ведь электронный блок управления отвечает за контроль задних осветительных устройств.

Если вмешаться в проводку, на приборной панели появится ошибка, а все освещение транспортного средства будет отключено. Для решения проблемы нужен блок согласования, о котором упоминалось выше. Лишь после его подключения можно соединять розетки прицепа и фаркопа с учетом имеющихся требований.

После подключения следуйте нескольким советам, позволяющим продлить срок эксплуатации оборудования.

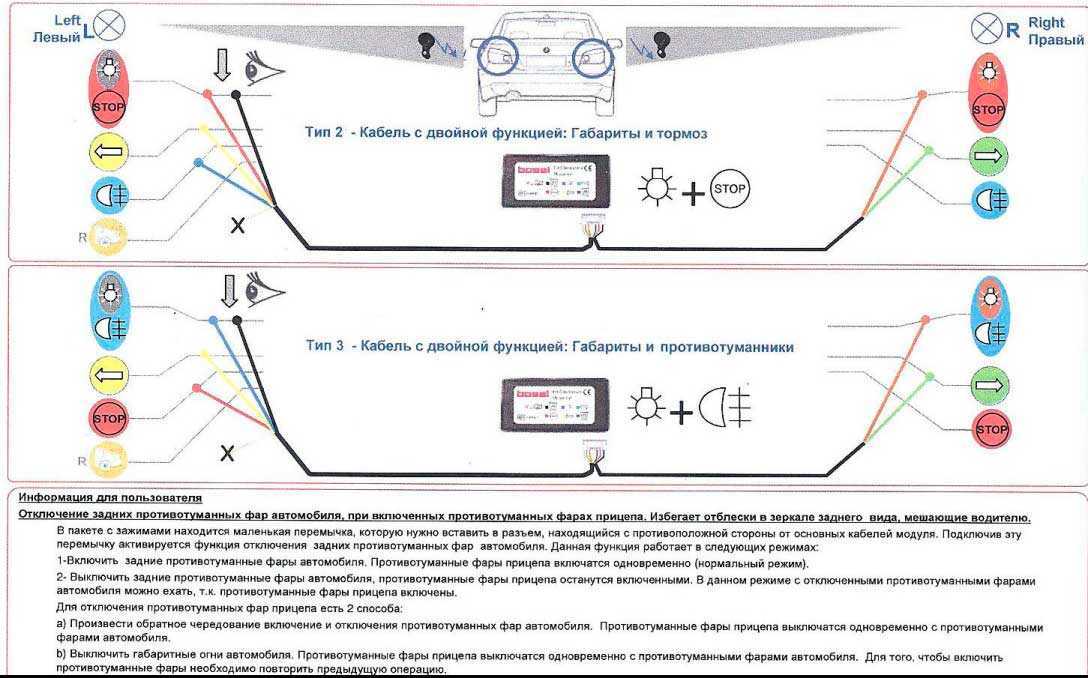

Схема подключения блока согласования «Smart Connect» 7 pin с выключателем противотуманных фар.

Базовые моменты:

Старайтесь избегать перегрузок в электрической сети машины, ведь это может привести к воспламенению проводки.
Периодически проверяйте в прицепе электропроводку и остальные элементы перед каждым выездом

Обращайте внимание на качество контактного соединения вилки и розетки. Обратите внимание, чтобы внутрь случайно не просочилась влага.
Проверяйте качество электрических соединений в салоне машины и в прицепе.
Защитите контактные зоны и разъемы смазывающими составами.
При появлении болтающихся проводов закрепите их к элементам конструкции с помощью хомутов из пластмассы

По возможности, выполните переоборудование прицепа и установите влагозащищенные приборы на светодиодах.

При отсутствии опыта в монтаже лучше не рисковать и доверить работу специалистам. Это особенно актуально, если выполнение работы планируется на иномарке. Мастера знают тонкости подключения розеток разных типов, нюансы распиновки и правила монтажа.

ВАЗ 2110 не горят стоп сигналы

На ВАЗ 2110, как и на других моделях автомобилей, стоп сигналы отыгрывают важную функцию по предупреждению других участников дорожного движения о торможении или снижении скорости. Если на ВАЗ 2110 не горят стоп сигналы, это снижает безопасность использования автомобиля и может привести к аварийной ситуации. В данном случае не стоит сразу же везти авто в мастерскую, ведь чаще всего найти причину такой поломки и устранить ее удается самостоятельно

Чтобы справиться с такой проблемой своими силами, важно разобраться, по какой схеме работают стоп сигналы на ВАЗ 2110

Схема работы стоп сигналов

Стопы на автомобилях ВАЗ работают по одинаковой, достаточно простой схеме. Главным элементом данного узла считается датчик, отвечающий за включение стоп сигнала. Когда срабатывает датчик, в задней части авто загораются лампы стопов. При прекращении торможения лампа перестает светиться. Если на ВАЗ 2110 не горят стоп сигналы, первым делом нужно убедиться, что лампы не перегорели. Схема стоп сигналов работает следующим образом: напряжение от аккумуляторной батареи направляется на выключатель стопов, замыкание которого позволяет току проходить через нить накаливания ламп, подключенных друг к другу. Затем напряжение отправляется на минус аккумулятора, что позволяет лампам загореться.

На большинстве старых автомобилей ВАЗ датчик стоп сигналов находится в области магистрали тормозной системы. При этом процесс замыкания контактов осуществлялся посредством повышения давления воздуха или жидкости в системе. Главный недостаток подобного подключения заключался в загорании ламп стоп сигнала вместе с тормозными колодками, когда автомобиль начинал замедляться. На современных моделях, таких как ВАЗ 2110, датчик стопа подключен к педали тормоза. Это позволило добиться включения лампы именно в момент нажатия водителем на тормоз. Такая конструкция подключает стоп сигналы в момент выбора свободного хода педали тормоза, до того, как начнется замедление.

Причины неработающего стоп сигнала

Если на ВАЗ 2110 не горит стоп сигнал, первым делом нужно проверить, не перегорел ли предохранитель, отвечающий за защиту цепи сигнальных ламп. Затем берем контрольную лампу и проверяем, присутствует ли питание на датчике стопа. Если во время такой проверки контрольная лампа не горит, значит, предохранитель вышел из строя или произошел обрыв провода, идущего к выключателю стоп сигналов от предохранителя

При такой проверке важно убедиться в том, что питание подается на предохранитель и направляется от него. При необходимости производим замену оборванного или прогоревшего провода, устраняем нарушенные контакты в соединительной цепи, ведущей к датчику или предохранителю

Если питание присутствует на одном из выводов, можно демонтировать оба провода и соединить их медным проводом. В данном случае сигнальные лампы загорятся.

Если в ходе проверки лампы загорелись, то можно говорить о неисправности датчика. Такая запчасть ремонту не подлежит, поэтому ее необходимо заменить. Если оказалось, что датчик работает, значит, нужно искать обрыв в проводке или неисправность ламп. При этом берем контрольную лампу и проверяем, присутствует ли питание на штекере, отвечающем за работу задних фонарей. Если питание подается, вероятнее всего, что на ВАЗ 2110 не работают стоп сигналы из-за неисправных ламп. При отсутствии питания нужно найти обрыв цепи или плохой контакт в системе между выключателем стопа и сигнальной лампой. Бывает так, что предохранитель установлен новый, но он сразу перегорает. В данном случае можно говорить о присутствии короткого замыкания, которое нужно найти и устранить.

Виды розеток прицепов

При выборе розетки для легкового автомобиля обратите внимание на разновидности изделия. В продаже имеется два типа (по количеству жил):

В продаже имеется два типа (по количеству жил):

1. Семижильная (7 PIN). Предназначена для вывода источников внешнего освещения и применяется для стандартных грузовых прицепов. Такая розетка, в свою очередь, бывает европейской или американской (отличаются по разъемам). Особенность европейской схемы в том, что в ней задействованы все семь проводов.
2. 13-жильная (13 PIN). В отличие от прошлого типа здесь применяются дополнительные разъемы, позволяющие подключить прицеп-дачу и обеспечить работоспособность всего светового и дополнительного оборудования (холодильника, зарядного устройства для АКБ и т. д.). Так, для зарядки аккумулятора предусмотрен свой проводник, который идет от источника питания машины к розетке фаркопа и защищен индивидуальной вставкой плавкой.

13-жильная розетка имеет больший функционал и подходит для многих машин из Соединенных Штатов или ЕС. Но ее покупка обойдется в большую цену, а подключение потребует более высокого уровня мастерства.

Иногда происходит ситуации, когда на машине 7-пиновая, а на прицепе 13-пиновая розетка (или наоборот). Это не проблема, благодаря наличию переходников с 13 на 7 или с 7 на 13.

Типы, конструкция и характеристики выключателей стоп-сигнала

На механических транспортных средствах, тракторах, специальной технике и различных машинах используются выключатели сигналов торможения трех типов:

• Механические выключатели;
• Выключатели с пневматическим приводом;
• Выключатели с гидравлическим приводом.

О конструкции и особенностях приборов различных типов сказано ниже.

Все выключатели, независимо от типа, имеют три исполнения под различное напряжение бортовой электросети — 6, 12 и 24 В. При этом электрическое соединение может выполняться с помощью установленного на корпусе прибора или вынесенного за его пределы (с помощью кабеля) электрического разъема различных типов:

• С ножевыми (плоскими) контактами;
• Со штыревыми контактами;
• Со штыревыми или ножевыми контактами с защитной пластиковой юбкой;
• С баойнетным (поворотным) креплением;
• Клеммы с винтовыми зажимами.

Соединения, за исключением последнего в списке — быстроразъемные, для подключения выключателей используются соответствующие разъему колодки («мамы»). Байонетные разъемы обеспечивают контакт повышенной надежности, предотвращая случайное отсоединение (для этого необходимо повернуть колодку).

Выключатели с клеммными разъемам не имеют ответной колодки, проводники соединяются непосредственно с клеммами, контакт обеспечивается винтовыми зажимами. Данный тип разъемом сегодня постепенно вытесняется другими, требующими меньших затрат времени и сил на подключение.

Монтаж выключателей осуществляется различными способами, которые зависят от конструкции и типа прибора.

Процедура замены ламп

Если не ВАЗ 2112, то возможно перегорела лампочка, которую нужно заменить.

Процесс замены состоит из выполнения следующих действий:

1. Отключаем минусовую клемму на АКБ. Замена ламп дальнего и ближнего света одинакова, отличается только отверстиями, в которых они установлены.
2. Для доступа к заменяемому элементу нужно извлечь резиновую заглушку.
3. Далее следует отключить колодку проводов от лампочки.
4. Затем необходимо найти фиксатор, который удерживает пружины и аккуратно извлечь его из пазов.
5. Теперь можно вынуть лампочку из разъема.
6. На следующем этапе вставляем новую лампочку.
7. Сборку производим в обратном снятию порядке.
8. Для замены нужно снять кожух, выкрутив 4 болта. Лампу выкручивают, взяв за патрон и поворачивая ее против часовой стрелки до упора.
9. Далее вставляем новый световой элемент и производим обратную сборку.

Фотогалерея «Замена лампочек на десятых моделях»

1. Снимаем резиновую заглушку.

Опускаем вниз фиксатор.

3. Вынимаем элемент из гнезда.

После установки ламп нужно проверить их работоспособность.

Разновидности

Подключать розетки к отечественным машинам проще. Это связано с упрощенными электросхемами.

Сложность соединения зависит от выбора схемы.

Розетки разделяют на 2 вида. Они отличаются числом контактов, а также дополнительными особенностями.

13-контактные

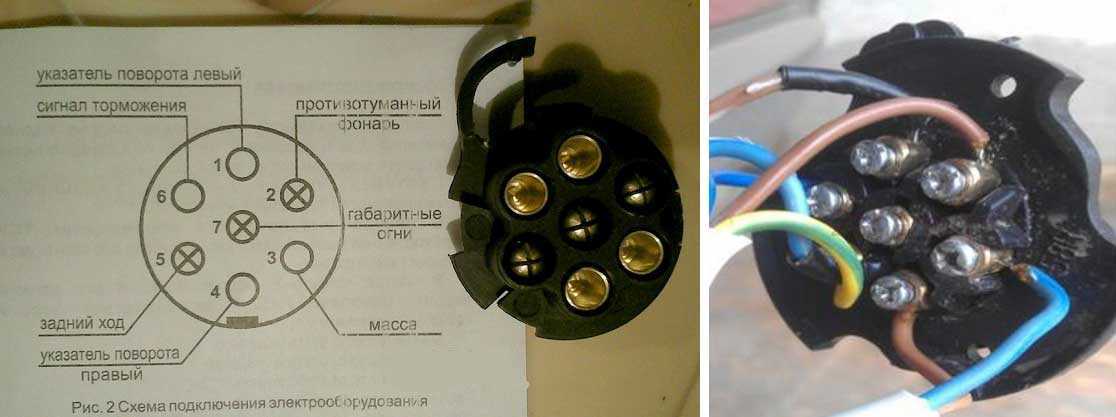

Сначала на рассмотрении распиновка 13 пиновой розетки фаркопа.

Используется на европейских, а также американских авто. Помимо базовых контактов, есть дополнительные. Они помогают подключить противотуманки и другую электрику. К примеру, если вместо прицепа устанавливается на машину дом на колесах.

Схема розетки фаркопа легкового авто с 13 пинами состоит из:

• левого поворота и аварийной сигнализации;
• противотуманных фар;
• отрицательного полюса питания для соединения с кузовом;
• правого поворота;
• правого габарита и номерной подсветки;
• стоп-сигнала;
• левого габарита;
• заднего хода;
• положительного полюса питания, который идет прямо на АКБ;
• положительного полюса, который работает только при запуске зажигания;
• отрицательного полюса для 10 контакта;
• запасного контактного гнезда;
• отрицательного полюса для 9 контакта.

То есть подключать сразу все 13 пинов не нужно в большинстве случаев.

7-контактные

Розетка 7 пин для фаркопа больше распространена на отечественных автомобилях.

Используются контакты для работы:

• стоп-сигнала;
• поворотников;
• габаритных фонарей.

Такая проводка фаркопа 7 контактная самая простая, а также распространенная.

7 контактов состоят из:

• левого поворотника;
• плюсового питания;
• отрицательного вывода;
• правого поворотника;
• правого габарита и номерной подсветки;
• стоп сигнала;
• левого габарита.

Согласитесь, что распиновка фишки прицепа 7 контактов заметно проще.

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ STOP

Извлеките предохранитель STOP из главного ЭБУ кузова (распределительный блок панели приборов).

1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   Предохранитель STOP (10 А)	Всегда	Менее 1 Ом

NG	ЗАМЕНИТЕ ПРЕДОХРАНИТЕЛЬ STOP

OK

2.ПРОВЕРЬТЕ РАБОТУ СТОП-СИГНАЛОВ

1. Установите предохранитель STOP.

1. Убедитесь, что при нажатии педали тормоза стоп-сигналы включаются, а при отпускании – гаснут.

   OK:

   Режим	Состояние освещения
   Педаль тормоза нажата	ON (ВКЛ)
   Педаль тормоза отпущена	OFF (ВЫКЛ)

NG

OK

3.ПРОВЕРЬТЕ ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (КОНТАКТ STP)

Отсоедините разъем ЭБУ системы противоскольжения.

1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Положение выключателя	Заданные условия
   A66-28 (STP) — масса	Выключатель стоп-сигналов включен (педаль тормоза нажата)	8–14 В
   A66-28 (STP) — масса	Выключатель стоп-сигналов выключен (педаль тормоза отпущена)	Менее 1,5 В

NG	ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЦЕПЬ STP)

OK

4.ПРОВЕРЬТЕ ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (КОНТАКТ IG1)

Включите зажигание (IG).

1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Положение выключателя	Заданные условия
   A66-34 (IG1) — масса	Зажигание включено (IG)	11–14 В

NG	ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ДЛЯ ЦЕПИ IG1)

OK

5.ПРОВЕРЬТЕ ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (КОНТАКТ GND)

Выключите зажигание.

1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   A66-1 (GND1) — масса	Всегда	Менее 1 Ом
   A66-13 (GND2) — масса	Всегда	Менее 1 Ом

NG	ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ДЛЯ ЦЕПИ GND)

OK

6.СНОВА ПРОВЕРЬТЕ DTC

1. Подсоедините разъем ЭБУ системы противоскольжения.

1. Сбросьте DTC ().

1. Запустите двигатель.

1. Нажмите педаль тормоза несколько раз, чтобы проверить работу цепи стоп-сигналов.

1. Проверьте, регистрируется ли тот же DTC ().

   Результат:

   Результат	Следующий шаг
   DTC (C1249/49) не выводится	А
   DTC (C1249/49) выводится	B

   УКАЗАНИЕ:

   Если поиск неисправностей выполнялся в соответствии с таблицей признаков неисправностей, вернитесь к таблице и перейдите к следующему шагу ().

B	ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ ()

А
ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ (ИМИТАЦИЯ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТЕЙ) ()

7.ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ (КОНТАКТ ПИТАНИЯ)

Отсоедините разъем выключателя стоп-сигналов

1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   A1-2 — масса	Всегда	11–14 В

NG	ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)

OK

8.ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Положение выключателя	Заданные условия
1 — 2	Штырь выключателя не нажат	Менее 1 Ом
1 — 2	Штырь выключателя нажат	10 кОм или более

NG	ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ ()

OK

9.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ – ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ)

Отсоедините разъем ЭБУ системы противоскольжения.

1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   A66-28 (STP) — A1-1	Всегда	Менее 1 Ом
   A66-28 (STP) — масса	Всегда	10 кОм или более

NG	ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

OK

10.СНОВА ПРОВЕРЬТЕ DTC

1. Подсоедините разъемы ЭБУ системы противоскольжения и выключателя стоп-сигналов.

1. Сбросьте DTC ().

1. Запустите двигатель.

1. Нажмите педаль тормоза несколько раз, чтобы проверить работу цепи стоп-сигналов.

1. Проверьте, регистрируется ли тот же DTC ().

   Результат:

   Результат	Следующий шаг
   DTC (C1249/49) не выводится	А
   DTC (C1249/49) выводится	B

   УКАЗАНИЕ:

   Если поиск неисправностей выполнялся в соответствии с таблицей признаков неисправностей, вернитесь к таблице и перейдите к следующему шагу ().

B	ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ ()

А
ПРОВЕРЬТЕ СИСТЕМУ ОСВЕЩЕНИЯ (ЦЕПЬ СТОП-СИГНАЛОВ) ()

TOYOTA-COROLLA.RU, 2009-2022

Не горят стоп сигналы ваз 2112 16 клапанов инжектор причины

• В начало форума
• Правила форума
• Старый дизайн
• FAQ
• Поиск
• Пользователи

Началось все с того, что периодически не горел стоп или задний ход на Ваз 2112. Менял платы фонарей, на какое-то время хватало, после бессистемно переставало работать. Менял по другой причине монтажный блок, до его замены предохранитель не сгорал, после замены блока несколько раз при нажатии стопа/заднего хода сгорал предохранитель. Но в старом монтажном блоке на f17 стоял предохранитель 25 А (одно из обнаруженных наследий бывшего владельца). По умолчанию предохранитель 7.5 А. Бывало еще, что нажмешь стоп — вроде работает, включишь заднюю со стопом — начинают сильно греться клеммы фонарей (сами клеммы новые — менял их). Либо жмешь тормоз и заднюю — один стоп еле-еле горит, задний ход или есть, или нет, и также греются клеммы.

* Лягушка тормоза рабочая (звонится), напряжение на ней есть. * При нажатии тормоза справа сзади около фонаря на красном проводе 12 вольт, на зеленом 0. * При включении заднего хода на зеленом 12 вольт, на красном 10 вольт (вольты настоящие — светодиодный поворотник тускло, но горит). Тормоз я не нажимаю, разумеется. Если подключить часть проводки, которая идет по 5-й двери к фонарям, там на клеммах зеленого 12, красного 7 вольт. * При включении задней передачи зеленый звонится с черным, с красным не звонится. * При нажатии тормоза красный с черным не звонятся (?). * Когда передача не включена, черный, зеленый и красный не звонятся. Прозванивал мультиметром при отключенном аккумуляторе. * Земля слева под треугольником проверена и очищена, ничего не обнаружено. Земля справа от ног водителя тоже затянута. Две земли под капотом проверены и очищены еще раньше. Внешне провода за монтажным блоком нигде не обуглены и не оголены, сам блок даже разбирал — там все в порядке. * Пробовал менять реле контроля исправности ламп — результата нет. * Осмотрел шлейф, который идет по багажнику и дальше под полом, в багажнике нарушений не замечено.

Машина заводится и глушится как полагается, серьезных глюков из этой области (кроме того, что постоянно горит лампа на БКИ, якобы что-то не светит, хотя все светило) не замечено.

Моих познаний хватает на то, чтобы понять, что при включении заднего хода не должно подаваться напряжение на стопы. Откуда на них 10 вольт? И разве не должен звониться красный провод при нажатии тормоза? Сегодня хотел залезть под приборную панель, может быть там что-то есть. Еще наткнулся на эту ветку , думал попробовать пункт 6 — временную линию от лягушки до красного провода, но в этом случае, как я понимаю, придется отрезать старый.

К электрику обращаться планирую, если у самого совсем ничего не получится, но желаю исправить самостоятельно. Прошу высказать свои мысли и идеи, в чем может быть дело и что стоит предпринять. Спасибо уже всем тем, кто осилил прочитать все сообщение.

Источник

Способы подключения розетки фаркопа

Есть два варианта выполнить подсоединение:

Рассмотрим каждый из них.

Штатное подключение

У многих современных автомобилей для подключения электрической разводки прицепа предусмотрен разъем, к которому подводятся управляющие провода и питание. В этом случае достаточно подобрать соответствующий штекер и подсоединить его к проводке прицепа (согласно распиновке, указанной в руководстве пользователя).

Такой способ подключения наиболее оптимален, поскольку не требует вмешательства в электропроводку. Заметим, что самостоятельные манипуляции с ней приводят к потере права на гарантийное обслуживание.

Подключение универсальным способом

Когда соединительная фишка не предусмотрена в конструкции, владелец авто может установить ее самостоятельно. Единственное ограничение для этого – наличие бортового компьютера. Если его нет, то розетку подключают напрямую, соединив ее проводами с управляющими цепями при помощи специальных клипс (рис. 3) или методом пайки.

Предварительно следует найти нужные провода, наличие схемы электропроводки существенно ускорит эту процедуру. Желательно проверить соответствие найденной цепи, сделать это можно при помощи мультиметра.

Как уже упоминалось, данный способ не подходит для транспортных средств, оборудованных бортовым компьютером. Это связано с тем, что подключение прицепа напрямую к сигнальным цепям вызовет в них увеличение нагрузки, что будет воспринято компьютером, как неисправность.

Решить проблему можно с помощью специального устройства – блока согласования, он включается между шиной управления и элетропроводкой прицепа (распайка шины указана в руководстве). Не будем здесь приводить принцип работы этого устройства, поскольку это тема отдельной статьи. В результате установки блока согласования бортовой компьютер «не заметит» подключения к системе электропроводки прицепа.

Разобравшись со способами подключения, перейдем к распиновкам розеток. Вначале рассмотрим классические европейские стандарты, потом ознакомимся с их американским вариантом.

Особенности подключения прицепов Скиф-М1, Скиф-М2, МЗСА и других

При подключении прицепов СКИФ необходимо быть внимательным, ведь в них распиновка несколько отличается от 7-пиновой схемы по ГОСТ 9276 и ISO 1724.

Так, на второй клемме Скиф-М1, выпущенного с 1981 по 1987 годы, и Скиф-М2, произведенного в период с 1987 по 1993-й, размещен «плюс» аккумуляторной батареи, а не задний противотуманный фонарь.

Схема электрооборудования прицепа Скиф-МСхема электрооборудования прицепа Скиф-М1Схема электрооборудования прицепа Скиф-М2

Кроме того, на МЗСА прицепах габариты подключаются только 7-му контакту. Это сделано для удобства, чтобы при необходимости можно было подключиться к старому отечественному автомобилю.

Наличие «+» АКБ — большой плюс в походе, ведь его можно использовать для подключения освещения. Изменилось и обозначение контактной группы. Вместо привычных арабских цифр здесь приведены римские.

Если говорить о более ранних версиях Скиф-М, в них отличий больше.

Здесь применялась следующая схема:

1. I — сигнал STOP;
2. II — левый поворотник;
3. III — контрольная лампочка указателя поворота;
4. IV — правый поворотник;
5. V — «плюс» аккумулятора;
6. VI — задние габариты и фонари освещения номера;
7. М — масса.

В схеме предусмотрен блок согласования, разгружающий реле поворотников машины.

Для работы этого элемента необходимо постоянное питание, подаваемое через пятый контакт от аккумулятора через розетку.

В старых разъемах не разделялись контакты габаритных огней и подавались они только через седьмой контакт, а второй относился к запасным.

Там была предусмотрена лампа, позволяющая контролировать работу прицепа и его поворотников.

При подключении старого прицепа к розетке современного типа поворотник на прицепном устройстве будет мигать только при включенных габаритах. Кроме того, возможно мигание противотуманки (в некоторых моделях) и контрольной лампы на приборной панели.

В случае с прицепами МЗСА к пятому сигналу ничего не выходит. Следовательно, если после подключения на прицепном устройстве не горят габариты, причина, как правило, в выводе сигнала на пятый контакт, а на седьмом его не будет.

Ряд производителей прицепов в РФ при монтаже лампы заднего хода подсоединяют его к пятой клемме, а габаритам остается седьмое контактное соединение.

Подключение розетки прицепа к грузовому автомобилю КамАЗ

Владельцы грузовых автомобилей КАМАЗ часто спрашивают, какой тип розетки можно использовать для прицепа.

Основной вариант — штепсельный девайс типа ПС 325-100 на 24 В. Изделие предназначено для передачи электрических сигналов на габаритные огни, стоп-сигналы, поворотники и другие элементы. Они бывают с 7-ю и 15-ю жилами.

При этом 7-жильные модели условно делятся на два типа — N и S. Первый тип очень похож на остальные модели, а S-вид имеет вид пустой трубки.

Распиновка:

1. Масса (Ч.4), белый.
2. Левый габарит (Г.52), черный.
3. Поворотник слева (К.75), желтый.
4. Тормоза (3.57), красный.
5. Поворотник справа (С.74), зеленый.
6. Габарит правый (Кч. 52), коричневый.
7. Не задействованный. Можно подключить задний ход или переносную лампу. Синий.

В качестве аналога можно использовать розетку на 24 В производства БААЗ). Ее распиновка такая же, а отличается только производитель.

При выборе оригинального ПС 325 обратите внимание на следующие моменты:

При переворачивании изделия крышка не должна открываться. Оптимально, если она хорошо подпружинена и открывается только при наличии усилия со стороны пользователя.
Штыри внутри не должны болтаться.
В подделке отверстия у основания очень маленькие

Проверить это можно с помощью специальной фишки для обжима проводов.
Обратите внимание на качество внутренней резьбы и материал. В поддельную розетку закрутить винт очень трудно

Кроме того, само изделие выполнено из алюминия.

Знание этих моментов позволяет отличить подделку от оригинала и избежать пустой траты денег.

Техническое описание и расшифровка ошибки P0504

Этот диагностический код неисправности (DTC) является общим кодом силового агрегата. Ошибка P0504 считается общим кодом, поскольку применяется ко всем маркам и моделям транспортных средств. Хотя конкретные этапы ремонта могут несколько отличаться в зависимости от модели.

Модуль управления трансмиссией (ЭБУ) вашего автомобиля передает код P0504 в ответ на распознанный сбой в цепи тормозных фонарей. Компьютер автомобиля отслеживает все цепи на предмет таких отклонений, например отсутствие напряжения или состояние вне диапазона.

Выключатель стоп-сигнала привязан к нескольким цепям, каждая из которых может привести к опасной ситуации. Сам переключатель стоп-сигнала состоит из двух сигнальных выходов, и в случае неисправности переключателя, проблема обнаруживается и появляется этот код.

Переходники для iso разъемов

Срезка нестандартного штатного штекера и присоединение проводов напрямую не рекомендуется, потому что со временем соединение разболтается, может окислиться, придется спаивать не только проводку, потребуется дополнительный ремонт, замена перегоревших предохранителей. Иногда встречается акустика с тремя выходами, но она имеет стандаризированную маркировку и электросхемы, позволяющие соединить с помощью распиновки штатные кабели с устройством. Можно купить любой тип переходника для ИСО разъёмов от одной модели к другой.

Автомобиль может быть не оснащен коннекторами, тогда нужно подключать разъем магнитолы к кабелю напрямую. Это делают скручиванием, пайкой либо применяют клеммную колодку, которая не требует последующей изоляции. При скручивании и пайке используют термоусадочные трубки для безопасного использования оборудования.

Не горят передние габариты.

Потеря контакта передних габаритов чаще всего происходит в разъёмах блок фар. В основном это происходит на Газелях первых выпусков. Потеря контактов возможно не только с наружной, но с внутренней стороны разъёма. Для устранения неисправности достаточно открутить один или два самореза, в зависимости от конструкции, аккуратно снять гнездо и зачистить контакты с внутренней стороны. На Газелях рестайлинг и бизнес в блок фарах проблемы бывают крайне редко.

Последний вариант, когда габариты Газели не включаются полностью. Проверку схемы Газели стоит начать с предохранителей около аккумуляторной батареи. На первых моделях этого практически не случается, если только ослабнет контакт на центральном переключателе или подключённых проводах. Чаще всего такая неисправность появляется в Газелях рестайлинг. Это связанно с применением реле в цепи габаритов, через контакты которого проходит так же и ток на лампы фар. Из строя при этом выходит не только реле, но и гнездо, куда оно вставляется, особенно при ослаблении контактов. Реле находится на кронштейне под панелью, на рулевой колонке.

Распиновка стандартного евроразъема

Евроразъемом называют стандартный штекер, который используют в большинстве стран мира. При подключении оборудования можно столкнуться с запутанными в пучок нестандартными проводами. Решается эта проблема приобретением переходников и распиновкой фишек магнитолы.

Стандарты 1din и 2din

Разъемы акустических систем бывают двух видов: нестандартные от компании-производителя в основном штырькового вида и стандартизированные европейские, которые находятся сзади. Установка оборудования со специальным аудиоразъемом от производителя потребует использование специального фирменного коннектора. Если штекер ISO, то подключиться нему можно напрямую. Евроразъемы бывают двух видов 1din и 2din, разница в высоте автомагнитол. Двухблочный в два раза выше, подсоединяется не ко всем автомобилям, потому что на панели нет места под нужные размеры.

Магнитолы с европейским 1din самые распространенные.

При установке автомагнитол применяют провода с маленьким диаметром 1,5-2 мм, для силовых линий – с большим сечением. Несоблюдение этих простых правил исказит звук, выведет оборудование из строя.

№ 1	—
№ 2	—
№ 3	—
№ 4	Постоянное питание
№ 5	Питание антенны
№ 6	Подсветка
№ 7	Зажигание
№ 8	Масса

Производители в Японии, США и некоторые китайские применяют стандарт 2din.

Верхний силовой разъем А

Штекер используют для питания электричеством ресивера, антенны и усилителя, а также при необходимости управления подсветкой или при отключении сигнала звука. Применяют стандартную маркировку по цветовой гамме. Выходы 1-3 и 6 в акустике низкого и среднего ценового сегмента не используются, они предназначены для дополнительных опций продукции высокого класса.

Типы подключения

• Первый – соединение в цоколе проводов двух цветов желтого и красного, включение/выключение ресивера не зависит от зажигания. Способ не удобен тем, что предрасполагает к разрядке АКБ, если не выключить акустику;
• Второй – провод подключают через замок зажигания, желтый – к бортовому компьютеру.

Функциональное назначение выходов ресивера

ANT	Разъем применяется, если в автомобиле имеется выдвижная антенна
Remote	Возможно подключение несколько динамиков
Illumination	Позволяет менять интенсивность свечения устройства
Mute	Регулировка звука
А4	Включение/выключение

Распиновка ISO-разъема магнитолы

А 4	Цв. желтый	Аккумулятор + Питание
А 5	Цв. синий	Антенна.
А 6	Цв. оранжевый	Подсветка
А 7	Цв. красный	Зажигание, 12В. При отключении сброс параметров к заводским.
А 8	Цв. черный	Акустика

Нижний акустический разъем В

Применяют для подключения усилителей (2 кабеля на каждый). Звучание аппаратуры зависит от того, правильно ли подключены все разъемы. Главное – не перепутать, иначе акустика будет некачественной.

Правила подключения колонок по цветовой маркировке проводов

Цв. белый	Левая передняя
Цв. серый	Правая передняя
Цв. зеленый	Левая задняя
Цв. фиолетовый	Правая задняя

Принцип работы стоп-сигнала

Стоп-сигналы расположены сзади автомобиля. Фонари красного цвета. Они автоматически загораются, если водитель тормозит. Когда водитель убирает ногу с педали тормоза, они так же автоматически отключаются. Наличие стопов обязательно для транспортных средств.

Фонари должны быть расположены симметрично и гореть ярче габаритных огней. Устанавливаются стоп-сигналы по бокам, на заднее стекло, в центре выше линии боковых стопов.

Основные и дополнительные тормозные фонари могут представлять собой одиночную лампу, неоновую трубку или набор светодиодных лампочек. Автолюбителя дополнительно оборудуют машину повторителем стоп-сигнала. Задний стоп-сигнал может еще выполнять функцию противотуманки. Можно установить стоп-сигнал формула 1 (автор видео — Михаил Ермолаев).

Самый простой стоп-сигнал включает в себя прерыватель (выключатель) и фонарь. Выключатель стоп-сигнала часто называют еще лягушкой. В пластиковом корпусе прерывателя расположены две клеммы, шток и пружина. Устанавливается данное устройство на педаль тормоза.

Когда водитель нажимает на педаль шток входит в корпус прерывателя, контакт замыкается и загорается лампочка. Как только водитель убирает ногу с педали тормоза, пружина выталкивает шток, контакты размыкаются и лампочка тухнет.

Светодиодные стопы состоят из микросхемы и датчика, который в этом случае является лягушкой, он посылает сигнал, когда водитель нажимает на тормоз. Как и в случае одиночной лампы, лягушка установлена под педалью тормоза.

Схема устройства управления стопами

Любая педаль имеет свободный ход. Поэтому хотя водитель нажимает на педаль, машина тормозит не сразу. Тормозной фонарь загорается, как только нажимается педаль тормоза. Водители транспортных средств, движущихся сзади, узнают о торможении раньше, чем машина начинает тормозить. Таким образом, у них есть время для подготовки к торможению.

Способы устранения поломки

Устранение неполадок – процесс не сложный и вполне по силам даже начинающим автолюбителям (автор видео — Автоэлектрика ВЧ).

Воспользовавшись мультиметром, нужно прозвонить проводку. Поврежденные или оборванные участки следует заменить целыми или спаять. Если на контактах есть следы окислительных процессов, их нужно зачистить.

Если перегорели светодиоды, то их нужно менять парами. Если вышел из строя прерыватель, его нужно заменить новым, так как он не подлежит ремонту. Перед заменой следует отключить питание автомобиля, сняв отрицательную клемму с аккумулятора. Затем от прерывателя отсоединяем провода питания. Далее нужно ослабить контргайку и выкрутить основную гайку крепления выключателя к кронштейну.

Замена выключателя тормозных сигналов

Перед установкой новую лягушку следует проверить на работоспособность. Это можно сделать с помощью омметра. Подключаем устройство к прибору и замеряем сопротивление. При замкнутом контакте сопротивление должно быть нулевым. Если нажать на шток, контакты должны разомкнуться, сопротивление в этом случае стремится к бесконечности.
