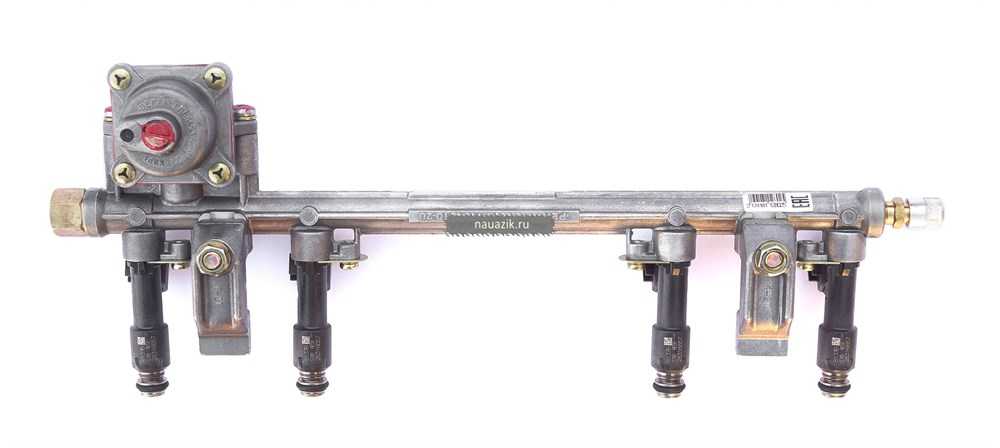

Клапан топливной рампы газель эвотек

Датчики положения дроссельной заслонки

В системе с ЭДП применяются два ДПДЗ. ДПДЗ входят в состав дроссельного патрубка с электроприводом.

ДПДЗ представляет собой резистор потенциометрического типа, на один из выводов которого подается опорное напряжение (5 В) с контроллера, а на второй «масса» с контроллера. С вывода, соединенного с подвижным контактом потенциометра, подается выходной сигнал ДПДЗ на контроллер.

Контроллер управляет положением дроссельной заслонки с помощью электропривода в соответствии с положением педали акселератора. По показаниям ДПДЗ контроллер отслеживает положение дроссельной заслонки.

При включении зажигания контроллер устанавливает заслонку в предпусковое положение, степень открытия которой зависит от температуры охлаждающей жидкости. В пред-пусковом положении дроссельной заслонки выходной сигнал ДПДЗ 1 должен быть в пределах 0,58. 0,70 В, выходной сигнал ДПДЗ 2 в пределах 4,30. 4,42 В.

Если в течение 15 секунд не запустить двигатель и не нажать на педаль акселератора, то контроллер обесточивает электропривод дроссельного патрубка и дроссельная заслонка устанавливается в положение 6-7 % открытия дросселя. В обесточенном состоянии (LIMP HOME) электропривода дроссельной заслонки выходной сигнал ДПДЗ 1 находится в пределах 0,70. 0,75 В, выходной сигнал ДПДЗ 2 в пределах 4,25. 4,30 В. Далее если в течении 15 секунд не проводить никаких действий наступит режим проверки («обучения») 0-положения дроссельной заслонки — полное закрытие и открытие дроссельной заслонки на предпусковое положение и в дальнейшем электропривод дроссельной заслонки снова перейдет в обесточенный режим.

При любом положении дроссельной заслонки сумма сигналов ДПДЗ 1 и ДПДЗ 2 должна быть равна (5±0,1) В.

При возникновении неисправности цепей ДПДЗ контроллер обесточивает электропривод дроссельной заслонки, заносит в свою память ее код и включает сигнализатор. При этом дроссельная заслонка устанавливается в положение 6-7 % открытия дросселя.

Источник

Как проверить клапан эпхх газель 406?

Почему на газ 53 стреляет в карбюратор и работает только на подсосе?

Возможны два случая:

1. Неисправность системы зажигания. Пробитая катушка, высоковольтные провода или свечи.
2. Неисправность системы питания. Засорение главного топливного жиклера или порыв одной из диафрагм карбюратора. Из-за недостатка топлива или подсоса воздуха нарушение количественного соотношения смеси. Поэтому на подсосе (обогащенной смеси) двигатель хоть как-то работает.

3 · Хороший ответ

Датчик дроссельной заслонки ВАЗ 2114, признаки неисправности могут быть следующими:

• на холостом ходу возможны высокие обороты, это наиболее характерный признак;
• заметное снижение мощности двигателя и ухудшение приемистости;
• при нажатии акселератора рывки, провалы и подергивания;
• плавающие обороты на холостом ходу;
• при переключении передач самопроизвольно выключается двигатель.

Конечно, такие признаки могут проявляться и по другим причинам, но для ДПДЗ они очень характерны.

2 · Хороший ответ

Какие реле поворотов ставят на газ 3110 402 двигатель?

Используются электронные реле-прерыватели указателя поворота (тип 494.3747, 642.3747 или 232.3747). Устанавливается в блоке реле под панелью приборов (с левой стороны). Данные прерыватели в процессе эксплуатации технического обслуживания не предусматривают. В случае его выхода из строя производится замена, так как прерыватели ремонту не подлежит.

Почему у ваз 2107 инжектор плавают обороты от 900 и выше?

Причин на самом деле может быть очень много, но опишу ту, что была у меня.

Машина 2107 на инжекторе совершенно не набирала обороты, на светофоре тормозил как черепаха.

Проблема оказалась в патрубке, он у меня сифонил. То есть на стыках и соединениях в трубке оказалась щель. Самое ужасное то, что она обнаружилась не сразу и до этого я безуспешно перебрал пол мотора, ничего не найдя. Просто в какой-то момент сдавил руками патрубок и увидел щель, причину плавающих оборотов на моей семерке.

4 · Хороший ответ

Может ли водяная станция с автоматикой не отключатся из за поломки обратного клапана?

Сергей, «симптом» поломки обратного клапана — это обычно работа водяной станции рывками. Похоже, не Ваш случай.

А если станция не отключается, то на 80% виной всему реле давления. Чтобы его отрегулировать самостоятельно, лучше посмотрите видео, их полно на любом видеохостинге.

Но остаются еще 20%. Сюда можно отнести следующие поломки:

• Падение уровня воды в источнике. Проверьте с помощью груза, привязанного к крепкой нитке, достаточно ли воды в месте её забора.
• Выход из строя фильтра на входе. Обычно для защиты насосной системы в ней устанавливается фильтр, который мог забиться из-за попадания в него какого-то предмета из источника или вследствие накопления засора до критического уровня со временем.
• Прорыв, разлом, падение или любой другой вид физической деформации трубопровода.
• Недостаточное напряжение, приходящее на реле давления. С помощью вольтметра нужно измерить показания напряжения на контактах реле. Во время тестов проверяем насосную станцию во включенном и выключенном состоянии.
• Попадание воздуха в насосную часть системы. Его там быть не должно, в насосе должна быть только вода.
• Поломка эжектора. Для диагностики этой неисправности станцию нужно будет разобрать по технологии, показанной на фото далее, и при необходимости заменить вышедшую из строя деталь.
• Возможен износ рабочего колеса. Чтобы узнать, в этом ли проблема, следует подключить насос к баку, стоящему в непосредственной близости и зафиксировать показатели наибольшего давления. Они должны совпадать с показателями, указанными в паспорте на оборудование. Если в документах есть габаритные размеры колеса, то можно просто его измерить и сравнить со стандартом.

Источник

Как работает система изменения длины впускного коллектора

Впускной коллектор с системой изменения длины применяется как в бензиновых, так и в дизельных двигателях для обеспечения лучшего наполнения камеры сгорания воздухом на разных оборотах двигателя.

На низких оборотах требуется достижение максимального крутящего момента как можно быстрее, для чего используется длинный впускной коллектор. Высокие обороты выводят двигатель на максимальную мощность при коротком впускном коллекторе.

На большинстве автомобилей эта система работает одинаково. Во впускном коллекторе установлена ось с заслонками, которые перекрывают, либо открывают путь воздушному потоку по одному из двух путей – короткому или длинному.

Состоит система изменения длины впускного коллектора обычно из таких элементов:

• ресивер с обратным клапаном
• электромагнитный клапан
• механизм изменения длины (пневмокамера)
• ось с заслонками
• соединительных вакуумных трубок
• проводки к электромагнитному клапану

Рассмотрим устройство и работу системы более детально на примере автомобиля Шевроле Лачетти.

На фото ниже я отметил:

• красной стрелкой – ресивер с обратным клапаном
• зелёной стрелкой – электромагнитный клапан
• синей стрелкой – проводка к электромагнитному клапану
• желтой стрелкой – механизм (пневмокамера) изменения длины
• цифрами – соединительные вакуумные трубки: 1 – от электромагнитного клапана к механизму (пневмокамере), 2 – от коллектора к ресиверу, 3 – от ресивера к клапану.

На остановленном двигателе шток механизма (пневмокамеры) выдвинут полностью и система находится в состоянии короткого коллектора. Как только мы запускаем двигатель, в коллекторе создаётся разрежение и давление падает до 30-33 кПа. На клапан подаётся напряжение и он открывается, тем самым пуская разрежение из коллектора через ресивер в рабочий механизм (пневмокамеру). Пневмокамера втягивает свой шток и, проворачивая ось заслонок, переводит систему на длинный коллектор, что обеспечивает приемистость на низких оборотах двигателя. В таком положении система будет, пока двигатель не достигнет оборотов, равных 4,7 тыс.об/м. После этого ЭБУ отключает подачу напряжения на клапан и он закрывается, перекрывая подачу разрежения на пневмокамеру. Шток пневмокамеры должен теперь полностью выдвинуться и провернуть ось заслонок снова в режим короткого коллектора. Но как он выйдет, если пневмокамера герметична и ей нужен доступ воздуха, чтобы пружина в пневмокамере смогла сдвинуть шток? Это как бутылку опустить в воду горлышком вниз. Вода в нее не попадёт, пока не проделать отверстие в донышке, чтобы вышел воздух.

Для этих целей электромагнитный клапан имеет ещё и третий штуцер, который закрыт колпачком (фильтром), который расположен внизу и на него как раз указывает зелёная стрелка. Это атмосферный штуцер. При отключении напряжения, электромагнитный клапан не только перекрывает разрежение от ресивера к пневмокамере, но и открывает переход от пневмокамеры к атмосферному штуцеру, позволяя пневмокамере набрать воздух и выдвинуть шток.

Теперь кратко рассмотрим устройство и проверку каждого узла отдельно.

Как действует датчик холостого хода ЗМЗ 405

В карбюраторных моторах проблему обогащения смеси при запуске ДВС решала пусковая ручка и регулировочные шайбы. С возникновением электронного зажигания этим занимается регулятор холостого хода в комплексе с остальными датчиками и ЭБУ. Его принцип работы выглядит следующим образом:

• калибровка РХХ производится контроллером ЭБУ автоматически после обнаружения этого датчика в системе;
• фактически РХХ является шаговым электродвигателем с конусной иглой в специальном отверстии обводного канала дроссельной заслонки;
• РХХ контакт никаких сигналов в «мозг» машины не передает, но получает их от контроллера, поэтому является не датчиком, а исполнительным устройством – электроклапаном;
• в свою очередь, бортовой компьютер «видит», что в топливной смеси недостаточно воздуха по сигналам ДМРВ, сравниваемым с сигналами ДПДЗ;
• на регулятор ХХ подается напряжение, игла выходит из канала, недостающее количество воздуха поступает в смесь для смешивания.

ДТОЖ

ДТОЖ (датчик температуры охлаждающей жидкости) монтируется на торце ГБЦ, в частности, рядом с первым цилиндром. Это устройство, по сути, обычный термистор.

Если в работе контроллера температура охлаждения антифриза возникли неисправности и поломки, его нужно быстро заменить:

1. Сначала отключается АКБ, после чего из системы сливается хладагент.
2. При помощи отвертки нужно отжать крепление.
3. Затем отключается колодки с проводами.
4. При помощи гаечного ключа необходимо ослабить затяжку контроллера, а затем его надо просто выкрутить. ДТОЖ меняется на новый, в систему заливается антифриз.

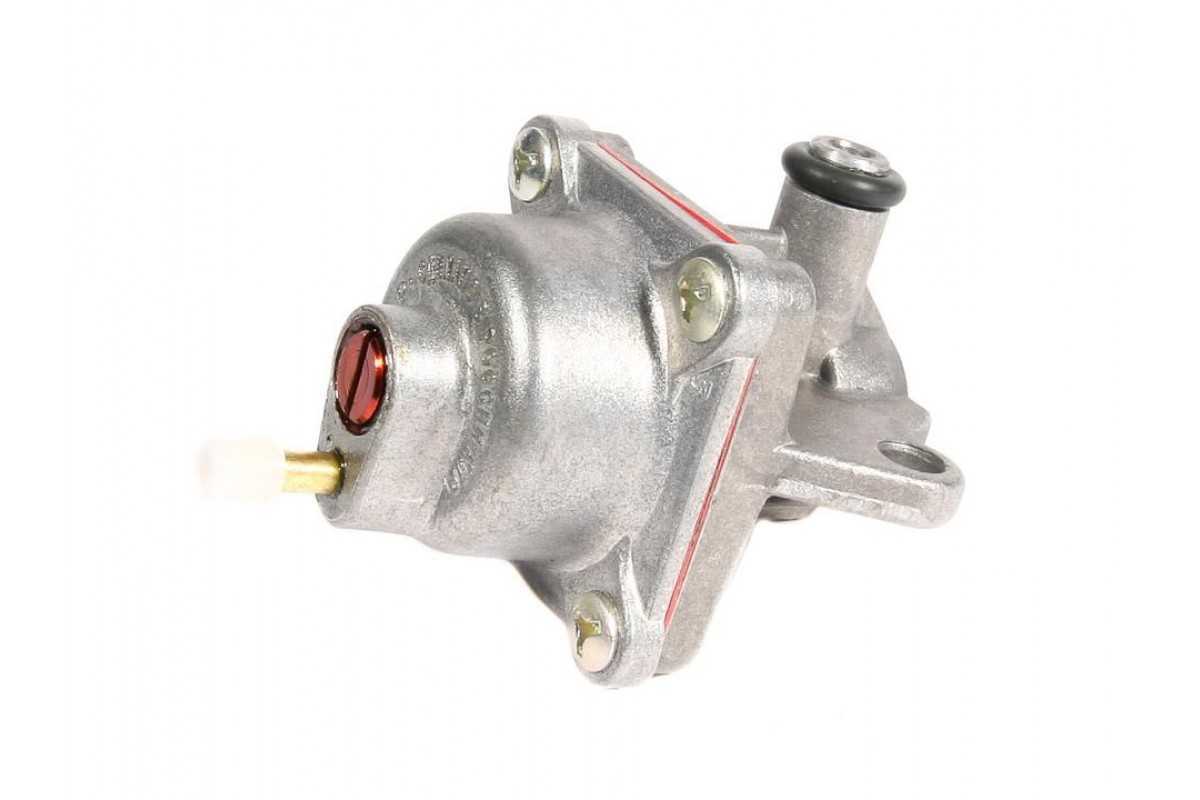

Типы и применимость регуляторов давления

Все регуляторы давления можно условно разделить на три категории по типу используемых в них клапанов:

• Регуляторы с тарельчатыми клапанами;
• Регуляторы с шариковыми клапанами;
• Регуляторы с клапанами обоих типов.

На сегодняшний день применение находят все типы регуляторов, однако наибольшее распространение получили регуляторы, в которых используются комбинация из шариковых и тарельчатых клапанов. Обычно, шариковыми выполняются впускной и выпускной клапаны, а тарельчатыми — разгрузочный и обратный клапаны.

Также все регуляторы можно разделить на две большие группы:

• Регуляторы, допускающие установку шумоглушителя;
• Регуляторы без шумоглушителя.

Большое преимущество регуляторов давления заключается в их универсальности. Один и тот же регулятор с одинаковым успехом может применяться практически на всех моделях отечественных грузовиков и автобусов — ЗИЛ, КрАЗ, КАМАЗ, МАЗ, «Урал», ЛиАЗ, ПААЗ и т.д. Однако при установке регулятора на конкретный автомобиль нередко приходится производить некоторые регулировки, что не доставляет проблем опытным водителям.

Как поменять воздушный фильтр на Ладе Веста своими руками?

Воздушный фильтр предназначен для очистки воздуха, поступающего в камеру сгорания двигателя от пыли, грязи, пуха и песка. Он служит долго, однако со временем забивается мелкими частицами. Когда пропускная способность фильтрующего элемента падает, снижается количество кислорода, необходимого для качественного сгорания топлива.

Причины замены

Если функции воздухофильтра не выполняются, он подлежит замене.

Признаки необходимости замены воздушного фильтра:

• снизилась мощность двигателя;
• понизилась приемистость;
• повысился расход топлива.

Эти признаки указывают на засорение фильтрующего элемента.

Если фильтр порвался, автомобиль еще несколько тысяч километров пробега не будет подавать никаких симптомов неисправности, но абразивная пыль уже будет точить цилиндры, поршневую систему и ГРМ.

Со временем засорятся:

• дроссельная заслонка;
• впускные клапана;
• свечи зажигания;
• форсунки.

В работе двигателя начнутся сбои. Периодически или постоянно, будут пропуски возгорания топливной смеси в одном или нескольких цилиндрах. После очистки системы от грязи и установки нового расходника, необходимо проверить компрессию цилиндров, чтобы убедиться насколько успели износиться детали двигателя.

Выбор воздушного фильтра

Если вы не знаете, как правильно выбрать фильтр, установите деталь с артикулом 165460509R, производства немецкой компании MANN FILTER (поставляет Renault). Фильтрующий элемент с таким артикулом устанавливается на LADA VESTA заводом производителем.

Но если вы ищите более дешевую замену, можно установить аналогичные фильтрующие расходные элементы:

• BM-MOTORSPORT BM FA2180;
• Ekofil EKO0120;
• BIG FILTER GB962;
• Невский фильтр NF-5590C
• Pilenga FAP2180.

Среди доступных видов фильтрующих элементов на рынке представлены:

• бумажные;
• из композитных материалов;
• из нетканых материалов.

Также магазины предлагают фильтры нулевого сопротивления, но они дороги, требуют обслуживания и расходных материалов. Специалисты утверждают, что они еще не достигли тех высоких результатов очистки, который имеют расходники из нетканых материалов.

Самостоятельная замена воздушного фильтра на Lada Vesta

Замена воздушного фильтра на Лада Веста – процедура не из сложных, не требующая специальных знаний и специального инструмента. Если соблюдать правильную последовательность действий, детали автомобиля не пострадают, а расходный фильтрующий элемент будет заменен.

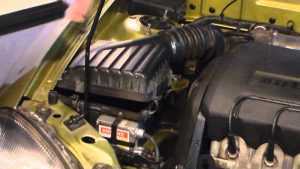

Воздушный фильтр в Lada Vesta находится под крышкой капота за аккумулятором.

Пошаговая инструкция замены воздухофильтра Лада Веста:

• Прижмите две защелки по бокам крышки корпуса фильтра.
• Вытащите крышку вместе с фильтрующим элементом (он расположен вертикально).
• Извлеките старый фильтр из корпуса.
• Очистите шахту расходной детали пылесосом.
• Установите новый фильтрующий элемент.
• Вставляйте фильтр, пока крепления крышки не защелкнутся.

Поменять своими руками воздушный фильтр на Лада Веста несложно. Это займет не более пяти минут, и не потребует никакого инструмента.

Воздухофильтр – одноразовая деталь. Не рекомендуется чистить его, мыть, пылесосить. Он не только не улучшит свои свойства, но пыль под действием воды может зацементироваться, став еще большей преградой для воздуха. Кроме того, бумажные фильтрующие элементы при попадании на них влаги деформируются, образовывая дыры в фильтре, пропускающие нефильтрованный воздух.

Периодичность замены

Чтобы узнать, как часто требуется замена воздухофильтра, посмотрите инструкцию и регламент ТО для автомобиля. В регламенте указано, что замена воздухофильтра в Весте необходима каждые 30 000 км пробега. Но инструкция дополняет, что при эксплуатации автомобиля на грунтовых дорогах воздушный фильтр должен меняться каждые 15 000 км пробега.

Последствия несвоевременной замены воздухофильтра в Весте приводят к:

• потере мощности двигателя;
• повышенному топливному расходу;
• снижению преемственности;
• нестабильной работе цилиндров.

При сильном загрязнении фильтрующего элемента в двигатель будет поступать настолько мало воздуха, что он не заведется или заглохнет во время движения. Не стоит экономить на копеечной детали, потому что это может обернуться большими затратами в будущем.

В определенный момент, всасывающая тяга воздуха порвет засоренный воздухофильтр. В систему попадет абразивный песок, который за несколько тысяч километров пробега, сточит поршневую систему, цилиндры и клапана. Дорогостоящий ремонт будет неизбежен.

Чтобы сохранить автомобиль работоспособным долгие годы, не забывайте про такую «мелочь», как воздушный фильтр. Поменять его своими руками сможет каждый автомобилист за пять минут.

Как изготовить обратный клапан для компрессора своими руками

На современном рынке предлагается большое разнообразие обратных клапанов для компрессоров различного типа и мощности. Между тем при желании сэкономить можно изготовить клапан для компрессора своими руками. Для того чтобы сделать такой клапан, необязательно знать устройство воздушного компрессора, достаточно понимать, как такой компрессор работает. Более того, вам не потребуются дорогостоящие расходные материалы и сложное оборудование, а также специальные знания, навыки и опыт выполнения работ подобного плана.

Чтобы изготовить обратный воздушный клапан для ресивера, компрессора, вакуумной камеры или любого другого элемента пневмосистемы, вам понадобятся следующие материалы и инструменты:

• обычный штуцер или сгон с резьбой на 15;
• штуцеры, которыми оснащаются шланги для подключения сантехнических устройств;
• болт диаметром 3 мм и длиной 40–50 мм;
• две гайки соответствующего диаметра;
• кусочек резины, отрезанный от старой автомобильной камеры;
• пружина, диаметр которой соответствует поперечному размеру болта;
• стандартный набор слесарных инструментов.

Штуцер для клапана можно взять со старого сантехнического или газового шланга

Изготавливается обратный клапан на компрессор своими руками по следующему алгоритму.

1. Из металлического листа небольшой толщины вырезается прямоугольная пластинка, которая будет выступать в качестве ограничителя для болта, используемого для фиксации клапана. В средней части такой пластины просверливается отверстие, в которое должен свободно проходить болт.
2. На торцевой части штуцера-сгона выпиливается посадочное место, на которое будет опираться фиксирующая пластинка.
3. Из куска автомобильной камеры вырезается клапан соответствующего диаметра, в средней части которого выполняется отверстие под болт.
4. На болт надевается металлическая пластинка-фиксатор, пружина, а затем на его резьбовую часть накручивается гайка, надевается резиновый клапан, который через шайбу фиксируется второй гайкой.
5. Собранная конструкция вставляется в штуцер-сгон и фиксируется с двух сторон гайками, снятыми с сантехнического шланга.

Расход топлива – по заводским нормам и реальный

По техническим паспортным данным расход топлива на скорости 60 км/час с двигателем ЗМЗ 4063 и ЗМЗ 4061 составляет 10,5 л, на скорости 80 км/час – 13 л. Но при контрольном замере не учитываются многие факторы:

Загруженность авто;
Погодные условия;
Дорожная обстановка;
Техническое состояние автомобиля.

В эти нормы можно уложиться, если автомобиль будет эксплуатироваться летом на сухой дороге, при этом без груза и в полностью исправном состоянии. Многое еще зависит от стиля езды. Чем резче водитель нажимает на газ, тем больше расходуется топливо. Зависит расход бензина также от его качества. Замечено, что топливо с более высоким октановым числом меньше расходуется. Поэтому для «Газели» предпочтительнее заливать горючее марки Аи-95 вместо Аи-92.

Таблица сравнения расхода топлива в различных модификациях автомобиля Газель

Двигатель ЗМЗ 406, карбюратор пришел на смену модели 402 и предназначался изначально в процессе разработки для установки на новое семейство представительских автомобилей ГАЗ-3105. Однако в связи с закрытием проекта нового автомобиля представительского класса целевая группа потребителей была изменена и завод начал поставлять мотор на выпускавшиеся легковые автомобили семейства ГАЗ.

По мере развития производств автомобильной техники двигатель начали устанавливать на малотоннажные грузовики семейства «Газель» и полноприводные автомобили производства ульяновского автозавода.

Двигатель проектировался с чистого листа. За базовый прототип был взят шведский мотор, серии H, который устанавливали на автомобили SAAB-9000. Карбюраторная версия имеет заводские индексы ЗМЗ −4061.10 и ЗМЗ-4063.10

Регулировка давления в компрессоре

Как уже говорилось выше, после создания определенного уровня сжатия воздуха в ресивере, прессостат отключает двигатель агрегата. И наоборот, при падении давления до границы включения, реле снова запускает двигатель.

Важно! По умолчанию, реле, как однофазных аппаратов, так и агрегатов, работающих от сети 380 В, уже имеют заводские настройки. Разница между нижним и верхним порогом включения двигателя не превышает 2 бар

Данное значение изменять пользователю не рекомендуется.

Но нередко возникшие ситуации заставляют изменить заводские настойки прессостата и отрегулировать давление в компрессоре на свое усмотрение. Изменить получится только нижний порог включения, поскольку после изменения верхнего порога выключения в сторону увеличения воздух будет сбрасываться предохранительным клапаном.

Регулировка давления в компрессоре проводится следующим образом.

1. Включите агрегат и запишите показания манометра, при которых двигатель включается и отключается.
2. Обязательно отсоедините аппарат от электросети и снимите крышку с прессостата.
3. Сняв крышку, вы увидите 2 болта с пружинами. Большой болт часто обозначается буквой “Р” со знаками “-” и “+” и отвечает за верхнее давление, при достижении которого аппарат будет отключен. Для повышения уровня сжатия воздуха следует повернуть регулятор в сторону знака “+”, а для понижения – в сторону знака “-”. Вначале, рекомендуется сделать пол оборота винтом в нужном направлении, после чего включить компрессор и проверить степень повышения давления или его снижения с помощью манометра. Зафиксируйте, при каких показателях прибора произойдет отключение двигателя.
4. С помощью маленького винта можно регулировать разницу между порогами включения и выключения. Как уже говорилось выше, не рекомендуется, чтобы данный интервал превышал 2 бара. Чем интервал будет больше, тем реже будет запускаться двигатель аппарата. К тому же, в системе будет значительным и перепад давлений. Настройка разницы порогов включения-выключения производится таким же образом, как и настройка верхнего порога включения.

Кроме всего, необходимо настроить редуктор, если он установлен в системе. Необходимо выставить на редукторе такой уровень сжатия, который соответствует рабочему давлению подключенного к системе пневматического инструмента или оборудования.

Замена датчика

Замена датчика возможна в условиях гаража, но если водитель не обладает должными навыками и знаниями того, как устроена машина, следует доверить замену РХХ мастерам из автосервиса, чтобы не совершить ошибок.

Замена происходит таким образом:

• Необходимо полностью отключить зажигание, вынуть ключ.
• После чего убрать клемму со знаком минус с аккумулятора.
• Тонкой плоской отверткой отщелкнуть зажим колодки и отключить разъем регулятора.
• Далее с помощью омметра измеряем показания сопротивления обмоток датчика. У неисправного регулятора сопротивление на каждой из двух обмоток будет находиться в диапазоне 10–15 Ом.
• Если после замеров датчик оказался неисправен, то его необходимо снять с двигателя и заменить на новый.

Таким образом происходит замена неисправного регулятора

Важно проводить замену на точно такую же модель, которая была установлена ранее

На что еще обратить внимание

Важным нюансом при выборе электропривода для воздушных заслонок является наличие периферийных устройств, таких как переключатели и системы индикации. С их помощью можно существенно расширить функционал сервоприводов заслонки. Периферийная цепь способна сигнализировать о достижении заслонкой одного из крайних положений либо о завершении перемещения к заданному углу наклона. Благодаря второстепенным переключающим системам оператор сможет управлять дросселем вне зависимости от его положения. Если установлено два устройства переключения, им можно задать любой угол наклона заслонки в диапазоне от 0 до 90 градусов. Шаг будет составлять 5 градусов, чего более чем достаточно для сравнительно тонкой настройки.

Основным движущимся элементом электрического привода заслонки является шток. Диапазон хода штока также является критерием выбора модели электромотора, так как стабильная работа системы возможна при равном либо большем ходе штока, чем аналогичный показатель регулирующего клапана. Измерение хода осуществляется в миллиметрах и отражает величину перемещения между нижней и верхней мертвыми точками. Таким же образом определяется степень быстродействия привода, которое отражает, сколько секунд потребуется двигателю, чтобы переместить шток на определенное расстояние в миллиметрах. Скорость работы измеряется в секундах на миллиметр.

Еще одним техническим фактором совместимости электропривода и клапанной системы является температурный диапазон. Движущий мотор не взаимодействует с горячим воздухом, перемещающимся по системе, однако нагреву подвержена сама заслонка, которая отдает тепловую энергию на привод через соединительные элементы. Если предполагается эксплуатация в условиях чрезмерной температуры внутри воздуховода, необходимо оснащать электроприводы дополнительными охлаждающими системами.

Система подачи воздуха в дизельный двигатель

Как известно, современный дизельный двигатель на разных автомобилях и спецтехнике обычно оснащается турбокомпрессором. Также данное решение активно используется и на турбобензиновых ДВС.

Другими словами, для получения необходимой отдачи от моторов силовую установку дополнительно турбируют. Дизельный агрегат с турбонаддувом получил название турбодизель. Давайте остановимся на схеме подачи воздуха в такие моторы более подробно.

Как и в случае с бензиновыми ДВС, система питания дизельных моторов воздухом предполагает его забор из атмосферы, очистку поступающего воздуха и дальнейшую подачу в цилиндры. При этом воздух дополнительно проходит через турбину, охлаждается и уже затем поддается в камеру сгорания, причем нагнетается под давлением.

На примере турбодизеля стоит выделить следующие элементы системы питания воздухом:

• воздухозаборник;
• воздухоочиститель (воздушный фильтр);
• турбокомпрессор;
• специальный воздушный радиатор (интеркулер);
• впускной коллектор;

С функцией воздухозаборника и воздушного фильтра мы уже ознакомились при рассмотрении атмосферного бензинового мотора.  Что касается турбодвигателей на спецтехнике, которая работает в условиях сильной запыленности и общего загрязнения воздуха, используется многоступенчатая система очистки (двух или даже трехступенчатые схемы). В конструкцию может быть включен инерционный предварительный очиститель воздуха и другие подобные решения.

Итак, после прохода через фильтры, воздух втягивается в турбокомпрессор. После турбины воздух идет по трубопроводам уже под давлением, проходя через так называемый воздушный радиатор. Дело в том, что после сжатия в турбине воздух нагревается. При этом если его охладить перед подачей в цилиндры, тогда общая масса воздуха увеличивается.

В результате такого снижения температуры в камеру сгорания удается подать больше воздуха, что позволяет более полноценно и эффективно сжечь топливо, добиться прироста мощности, улучшенной экономичности и снизить токсичность выхлопа.

Далее сжатый и охлажденный воздух попадает во впускной коллектор, а затем и в цилиндры дизельного двигателя. Что касается турбокомпрессора, данное устройство использует энергию отработавших газов. Если просто, газы под давлением вращают турбинное колесо, за счет такого вращения начинает крутиться  и компрессорное колесо, которое закреплено на одном валу вместе с турбинным колесом. Затем выхлоп после турбины попадает в выпускную систему ТС и выводится в атмосферу.

Отметим, что существует много разновидностей турбин, которые отличаются по размерам, по своей производительности и могут иметь ряд индивидуальных отличий в общей схеме устройства. Еще добавим, что дизельный двигатель долгое время вообще не имел дроссельной заслонки по сравнению с бензиновыми аналогами. В двух словах, мощность в  дизельном агрегате регулируется не количеством подаваемого в цилиндры воздуха, а количеством впрыскиваемого горючего.

Кстати, на современных дизельных ДВС дроссельная заслонка все же появилась, но она выполняет другие задачи. Если точнее, снижается токсичность выхлопа в соответствии с жесткими экологическими нормами.

Работает дроссельный узел тогда, когда нагрузки на двигатель минимальны, то есть мотор не нуждается в мощном потоке свежего воздуха. В этот момент заслонка частично перекрывает подачу воздуха, параллельно с этим срабатывает клапан системы рециркуляции отработавших газов EGR.

В результате оставшийся воздух перемешивается с выхлопными газами, после чего такая смесь снова поступает в цилиндры. Подача выхлопа вместе с воздухом снижает температуру в камере сгорания, в результате в отработавших газах отмечается уменьшение окиси азота.

Замена рхх на ваз 2114

Замена рхх предполагает предварительную подготовку, исключающую возможные неожиданности.

Для замены рхх необходимо:

• выполнить подготовительный осмотр,
• определить суть проблемы,
• изучить возможные методы ремонта,
• запастись требующимися запасными частями, инструментами, расходными материалами.

Необходимые инструменты

Для работы потребуется:

• исправный регулятор;
• крестообразная отвертка;
• головка М13, вороток с трещоткой;
• баллончик ВД-40;
• ветошь;
• жидкость для промывки карбюраторов;
• многофункциональный измерительный прибор;
• источник воздушного потока (компрессор, промышленный фен, специальный баллончик).

Порядок ремонта датчик холостого хода

Обычно ремонтные работы выполняют несколькими способами. Причинами отличий может быть комплектация автомобиля, уровень подготовки, стиль, привычки мастера, непредвиденные, попутно возникающие, поломки.

Смена датчика может быть произведена двумя способами:

• с отсоединением элементов подготовки, подачи воздуха,
• без детальной разборки.

Ниже будет рассмотрен второй вариант, включающий минимальное количество технологических операций. Если не получится обеспечить удобный доступ к месту демонтажа, появится дополнительная необходимость обслужить, заменить, почистить другие смежные детали, стоит воспользоваться первым методом.

Пошаговая инструкция по замене датчика холостого хода на ваз 2114

Поднять, зафиксировать капот.
Отключить питание автомобиля – ослабить, снять минусовую клемму аккумуляторной батареи.
Демонтировать кожух двигателя.
Произвести внешний осмотр крепежных метизов, при необходимости, почистить, обработать проникающим препаратом, подождать разрушения ржавчины.
Открутить гайки, крепящие дроссельный узел.
Снять ДУ со шпилек, отвести осторожно немного в сторону, освобождая доступ.
Отключить разъем от колодки РХХ.
Отверткой выкрутить винты, вытащить регулятор холостого хода. Встречаются случаи жесткой фиксации крепежных винтов (крестообразные пазы закрашены, засверлены)

Такой вариант вызовет необходимость демонтажа всего узла, последующее продолжение разборки на столе, верстаке.
Осмотреть датчик. Проверить тестером обмотки – убедиться в наличии неисправности. Смена исправного прибора новым успеха не принесет. Придется искать другого виновника нестабильного поведения автомобиля.
Провода первой обмотки выходят на контакты A, B разъемной колодки, второй – C, D. Нормальное сопротивление A-B (C-D) составляет 53 Ом. Электрического сообщения между двумя контурами (A-C) быть не должно – прибор покажет бесконечность.
Исправность устройства вызовет подозрения о целостности проводки. При включенном зажигании измерить подаваемое напряжение на кабельном разъеме, подходящем к РХХ. Значение должно быть минимум 12В. Отсутствие – признак обрыва провода, проблемы с блоком управления. Занижение – необходимость зарядить аккумуляторную батарею.
Очистить, промыть карбюраторной жидкостью, вытереть седло установки узла. Просушить потоком воздуха — влага не должна попадать внутрь регулятор.
Поверхность конуса должна быть ровной, гладкой, исключаются бугорки, наплывы, грязь. В противном случае плотного перекрывания калибровочного отверстия в корпусе не произойдет, топливная смесь получит избыток воздуха.

Вручную пытаться задвинуть иглу категорически запрещено. Подобные действия вызовут неисправность механизма. Логично воспользоваться специальным стендом на станции технического обслуживания. Любители радиотехники, электроники смогут самостоятельно собрать электронное устройство, подающее шаговые импульсы управления на обмотки датчика, выдвигая, задвигая иглу. Предварительно следует испытать собранный прибор на старом датчике.

1. Смазать моторным маслом (например, используя моторный щуп) уплотнительное кольцо на корпусе прибора.
2. Вставить исправный датчик на посадочное место.
3. Собрать в обратной последовательности, смазав резьбовые соединения.
4. Установить клемму аккумулятора обратно, зажать.
5. Включить питание автомобиля ключом зажигания. Подождать 5 секунд. Бортовая электронная система управления откалибрует вылет иглы.
6. Запустить двигатель, дать поработать без нажатия на педаль газа. Понаблюдать за стрелкой прибора на панели. По мере прогрева мотора обороты плавно, без рывков меняются.
7. Отрицательный результат свидетельствует о наличии дугой неисправности.
8. Физическая работоспособность узлов, механизмов приводит к необходимости компьютерной диагностики, настройки, программирования режимов работы двигателя.
