Замена топливного фильтра на киа рио - пошаговая инструкция + фотоотчет

Если не менять — что будет?

Если вовремя не заменить компонент, это сильно нагружает насос, которому будет трудно протолкнуть топливо через систему, потому что решетка бензонасоса уже забита. Автомобиль станет хуже набирать скорость, снизится мощность и пропадет первоначальная динамика. Иногда вы можете наблюдать падение мощности при работающем двигателе внутреннего сгорания. Особенно это заметно при движении в гору.

Двигатель будет с каждым днем заводиться хуже, вплоть до полного выхода из строя. И такое бывает иногда.

Расход топлива увеличится из-за проблем с фильтром. Например, если раньше машина потребляла 9-10 литров на 100 км, то при забитом фильтре этот показатель может вырасти до 11-12 литров. Падения появятся при нажатии на педаль акселератора. Это может привести к аварии при обгоне на загородной трассе, когда нужно резко ускориться.

В тот момент, когда вы находитесь на светофоре, обороты холостого хода двигателя могут колебаться до такой степени, что двигатель внутреннего сгорания замерзает. Вы останетесь стоять на перекрестке — в этом мало приятного.

Процесс замены детали на модели Rio представлен на этом видео:

Как часто менять топливный фильтр на Киа Рио?

При ответе на любой вопрос, связанный с техническим обслуживанием автомобиля, в первую очередь надо обращаться к технической документации. Именно она сдержит правила, которым нужно следовать безусловно.

Но чаще всего реалии российских дорог вносят свои корректировки, и расходные элементы приходится менять с большей периодичностью. Происходит это и в случае с топливным фильтром. Регламент технического обслуживания исходит из того, что топливный элемент подлежит замене каждые 60 тысяч километров пробега.

При этом, если ориентироваться на мнение технических экспертов, засорение фильтра может проявить себя раньше.

Оно выражается в:

снижении мощности работы двигателя;
затрудненном пуске двигателя автомобиля;
провалом при нажатии на педаль газа;
повышении уровня неприятного запаха в салоне;
увеличении уровня шумов.

Все эти признаки говорят о засоренности детали, а значить заменить деталь следует до сроков, предусмотренных в регламенте.

Процесс замены своими руками

Заменить фильтрующее устройство — одна из самых простых задач при проведении ремонта авто. Для ее выполнения необязательно обращаться к специалистам, все можно сделать самостоятельно.

Инструменты и материалы

Что понадобится для замены детали:

новый фильтрующий элемент;
две отвертки — с крестовым и плоским наконечником;
пассатижи;
комплект гаечных ключей;
герметичный клей;
канцелярский нож;
специальное средство для очистки карбюраторов.

Пользователь Андрей Тотем снял и опубликовал ролик, в котором показал, как осуществляется замена фильтра очистки топлива в Киа Рио.

Этапы работы

Как выполняется замена фильтрующего устройства в автомобилях Киа Рио:

Сначала выполняется демонтаж заднего сиденья в автомобиле. Для снятия кресла открутите винты, расположенные между нижней и верхней частью сидений, гаечным ключом на 12.
Приподнимите нижнюю часть кресла и выведите скобы, фиксирующие ее, из креплений. Выполните демонтаж подушки.
В пространстве под креслом вы можете увидеть пластмассовый люк. Это защита топливного насоса, обычно она фиксируется при помощи клея герметика. Для демонтажа защиты воспользуйтесь канцелярским ножом или отверткой с плоским наконечником.
Так вы получите доступ к еще одному люку, который фиксируется к корпусу автомобиля на саморезах. За ним скрывается бензонасос. Саморезы люка откручиваются отверткой с крестовым наконечником.
Прежде чем выполнять работы по демонтажу, сбросьте давление в топливной магистрали. Для этого запустите мотор машины и отсоедините разъем с проводами от штекера, установленного на самом насосе. Когда давление в топливной системе будет сброшено, двигатель произвольно заглохнет. Завести его еще раз не получится.
Перед снятием крышки обязательно протрите ее тряпкой, чтобы удалить загрязнения и не допустить их попадания в насос. Иначе это негативно отразится на его функциональности в целом. При возможности для очистки можно воспользоваться пылесосом.
Отсоедините подключенные к устройству патрубки подачи топлива, зажав крепления магистралей пассатижами. Не убирайте далеко тряпку, поскольку при снятии из шланга выйдет часть горючего.
Отверткой с крестовым наконечником выкрутите винты, фиксирующие насосное устройство. Отодвиньте в сторону кольцо и не спеша извлеките из посадочного места фильтрующую деталь. При демонтаже будьте аккуратны, чтобы не разлить горючее.
Закрепите положение поплавка, использующегося для контроля уровня бензина в системе.
Отверткой с плоским наконечником надо поддеть крепления и отключить подсоединенные патрубки. Отсоедините разъемы и отодвиньте их в сторону.
Аккуратно отведите фиксатор от пластмассы и освободите направляющие для их демонтажа вместе с крышкой. Теперь из так называемого стакана можно извлечь деталь для очистки горючего.
Отключите провод массы. Отверткой подденьте кольцо фильтрующего элемента и защелки электродвигателя, отсоедините его.
Демонтируйте металлический клапан. Вытащите резиновый уплотнитель из фильтрующего устройства.
Установите новый клапан в фильтр. Ослабьте фиксаторы, демонтируйте пластмассовую деталь вместе с уплотнителями.
Выполните монтаж нового фильтра в посадочное место. Процедура сборки начинается с установки электродвигателя на новое фильтрующее устройство и фиксации креплений топливных магистралей.
Новый фильтр монтируется в стакан бензонасоса. На место устанавливается люк, который фиксируется винтами. Подключается разъем с проводкой. Защитная пластмассовая крышка под задним сиденьем автомобиля обрабатывается по периметру герметичным клеем и монтируется на место.

Пользователь Хендай Солярис / Киа Рио представил ролик, в котором подробно описана инструкция по смене очистительного устройства для топлива.

Цена вопроса

Стоимость оригинального фильтра для прочистки горючего в Киа Рио составляет около 1000-1500 рублей в среднем. Чтобы сэкономить, можно купить аналог, его цена варьируется в районе 400-800 рублей.

Другие причины

Фильтр, требующий замены

Поменяли топливный фильтр, после этого автомобиль плохо заводится? Обратите внимание на качество нового устройства для фильтрации. Топливный фильтр является расходным материалом, требующим периодической замены

От качества и конструктивных особенностей агрегата зависит его цена.

Если вам предлагают приобрести элемент фильтрации по заниженной цене — скорее всего, это не оригинальная продукция, а подделка. Используя некачественное устройство можно нанести вред мотору. К примеру, во время подачи топлива фильтрующая шторка разорвется, или ее пористость слишком большая.

Эти факторы приведут к ухудшению отфильтровывания вредных частиц из топлива, спровоцируют поломку автодвигателя. Учтите топливные фильтры на дизель стоят дороже, чем указанные устройства для машин, работающих на бензине. Фильтровальные устройства дизелей производят не только механическую очистку.

Распространенные проблемы, влияющие на запуск мотора после смены топливного фильтра:

некачественные уплотнительные резинки на фильтрующем устройстве;
бракованный элемент для фильтрования;
отсутствие уплотнительного кольца на клапане обратного давления;
при монтаже забыли установить уплотнительное кольцо на насос;
попадание воздуха в систему;
применение топлива сомнительного качества.

Конечно, причина плохого запуска мотора, кроется в топливном фильтре, если до его замены остальные контуры системы работали без перебоев.

Ремонт

Ремонтные работы проводятся в 3 этапа:

Сброс давления в топливной системе
Демонтаж блока фильтрации
Разбор блока фильтрации и замена фильтрующих элементов

Ниже представлена подробная инструкция.

Материал по теме: Как заменить масло в коробке передач Лада Калина самостоятельно

Сбрасываем давление

Чтобы извлечь топливный фильтр на Киа Рио, нужно вначале сбросить давление в топливной системе.

Глушим машину и влазим под капот

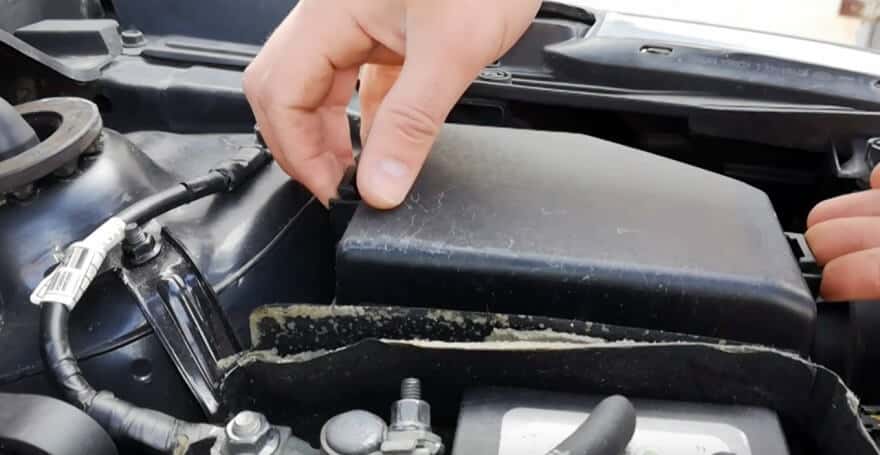

Открываем панель релейной защиты

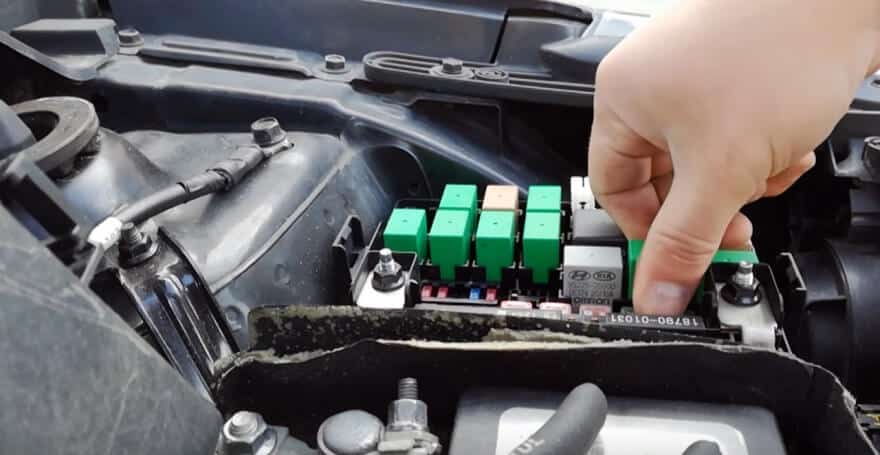

Извлекаем реле топливной системы (на фото отмечен этот момент)

Заводим авто и ждем, пока не выйдет все давление из системы. Машина должна сама заглохнуть
Достаем ключ из замка зажигания

Все, теперь можно приступать к следующему этапу.

Демонтаж блока фильтрации

Фильтрующая система спрятана рядом с топливным баком. Этот узел находится под задним креслом. Чтобы достать топливный фильтр Kia Rio 3, вначале самостоятельно демонтируем сиденье.

Выкручиваем крепеж головкой на 12 (мм). Болты спрятаны в зазоре между спинкой и сиденьем. Там 2 болта

Приподнимаем сиденье и выводим из зацепления скобы, которые его фиксируют

Убираем сиденье из салона

Ножом поддеваем крышку блока фильтрации. Она посажена на герметик

Отодвигаем крышку в сторону
Вынимаем проводной модуль (нужно сжать фиксаторы с боков)

Разъединяем шланг подвода паров к адсорбенту (просто сдвигаем хомут плоскогубцами дальше по шлангу или на патрубок)

Снимаем трубку подачи топлива с рампы (по бокам фиксатора есть зажимы, на них нужно надавить)

Откручиваем крепежные болтики, которые держат прижимное колечко (8 болтов)

Теперь извлекаем корпус модуля в сборе, где установлен топливный фильтр на Киа Рио

Разбор блока фильтрации

Переносим блок на удобный столик с хорошим освещением. Можно усесться за удобное сиденье. Разбор блока – это тонкая работа. Здесь нужны твердые и прямые руки.

Отсоединяем колодку проводов датчика уровня топлива

Отстегиваем фиксаторы крепления датчика уровня топлива и снимаем его. Он сдвигается вниз по направляющим

Отсоединяем колодку с проводами от топливного насоса

Извлекаем фиксатор колодки входного топливного шланга и достаем колодку со шлангом

Попутно достаем резиновое уплотнительное колечко, чтобы оно не потерялось

Тоже самое проделываем с колодкой выходного топливного шланга (снимаем фиксатор, достаем колодку и резиновое колечко)

Отверткой отжимаем фиксаторы направляющих крышки топливного узла

Снимаем крышку со стакана. Совсем скоро покажется наш фильтр топливный Киа Рио

Вынимаем проводную колодку из насоса
Отверткой поддеваем фиксаторы стакана блока фильтрации

Вынимаем насос с фильтром тонкой и грубой очистки. Там же будет и регулятор расхода топлива

Отверткой отстегиваем два фиксатора и извлекаем насос

Отверткой поддеваем стопор на патрубке насоса и извлекаем топливный фильтр Kia Rio 3 грубой очистки

Снимаем с патрубка фильтра резиновое колечки и отстегиваем колодку с проводом на массу

Отверткой поддеваем ушки фиксатора регулировки давления топлива и снимаем фиксатор

Достаем регулятор давления. В посадочном месте будут резиновое и пластиковые колечки, их тоже вынимаем

Достаем из фильтра трубку подвода топлива. Отверткой достаем и уплотнительное колечко головки регулятора давления

Все, теперь производится замена топливного фильтра Киа Рио 3 на новую модель

Проводим сборку блока фильтрации в обратном порядке

У опытного специалиста на эту работу уходит в районе 2 часов. Кстати, вот видео по этому поводу:

https://youtube.com/watch?v=JECexPrrBxw

Автор remont-automobilya

Королевский внедорожник Karlmann King побил все ценовые рекорды — 31.03.2018
Пасхальные зайцы от Jeep. Новая семерка шоу-каров — 27.03.2018
Как заменить масло в двигателе Киа Рио? — 08.02.2018
Как заменить лампы стоп сигнала Ниссан Тиида? — 02.02.2018
Как заменить лампу ближнего света на Рено Логан? — 27.01.2018

Посмотреть другие статьи

Проблемы после замены фильтра

Большинство автовладельцев после смены очистительного устройства сталкиваются с проблемой трудного запуска или невозможности старта силового агрегата. Если это произошло, рекомендуем демонтировать фильтрующий элемент и проверить правильность его монтажа. Возможно, причина неработоспособности двигателя заключается в том, что при установке вы забыли установить уплотнитель. Из-за этого горючее будет стекать обратно и насосному устройству придется его закачивать еще раз. Это приводит к трудностям запуска силового агрегата. Если уплотнительная резинка износилась и не может выполнять возложенные на нее функции, надо приобрести и установить новую деталь. В результате сброса давления в топливной магистрали поначалу двигатель плохо заводится, но через несколько попыток его работа стабилизируется.

Как поменять топливный фильтр на Киа Рио?

Это одна из операций, которая не требует технических знаний, помощников или длительного времени на ее выполнение. Своими руками поменять фильтр Киа Рио несложно, весь процесс займет не более получаса. Находится элемент в топливном модуле, и доступ к нему находится в салоне, в районе заднего сидения.

Для выполнения операций будут необходимы:

сам фильтр;
ключ с головкой на 12 с удлинителем;
ключ с головкой на 8;
острый нож для обрезки герметика;
пассатижи;
шлицевая отвертка;
герметик для установки крышки топливного бачка.

Все инструменты можно найти в обычном ремонтном наборе для Киа Рио.

Алгоритм выполнения операции

Работа займет не менее 40 минут, она состоит из множества последовательных операций, при их выполнении нужно позаботиться о том, чтобы не растерять снятый крепеж.

Какой бензин экономичнее?

А92А95

Производятся такие этапы:

необходимо отвинтить средний болт, расположенный по центру, удерживающий на месте подушку пассажирского сидения сзади. Возможность работать с крепежом возникает при помощи создания зазора между подушкой сидения и спинкой;

далее руками приподнимается мягкая часть сидения. Она крепится к держателям при помощи двух металлических крюков. Их нужно достать из удерживающих конструкций;

подушка полностью снимается, можно вынести ее из салона для обеспечения простора для выполнения последующих операций;

открывается крышка люка, расположенная на бензобаке. Острием ножа обрезается старый герметик по ее краям, удерживающий деталь на месте;

рукой она отводится в сторону;

выключается, если ранее не было отключено, зажигание;
снимаются фиксаторы, удерживающие жгуты проводов (розового цвета);
проводная колодка отсоединяется от разъема, соединенного с лючком модуля;

в случае, если зажигание включалось незадолго до начала замены, то для удобства дальнейшей работы потребуется уменьшить давление в системе. Для этого потребуется запустить двигатель и оставить его работать на холостых оборотах до момента, когда в систему перестанет подаваться топливо. После этого необходимо запустить стартер на 2-3 секунды. После выполнения этих действий задача будет выполнена, и работу можно продолжить;
клещами зажимаются одновременно оба края хомута шланга, отвечающего за доставку паров бензина к адсорберу

Плавным движением хомут осторожно сдвигается;

лючок топливного модуля имеет небольшой штуцер, конец шланга с него следует снять;

наконечники трубки подачи топлива снимаются с держателя, для этого потребуется отжать фиксаторы, стараясь не повредить их;

элемент, удерживающий трубку подвода паров топлива к электромагнитному клапану, руками достается из модуля;

отворачиваются 8 болтов крепления лючка, используя ключ у на 8;

снимается прижимная пластина;

топливный модуль достается из отверстия, это следует делать максимально осторожно, так как поплавком датчика можно зацепить край емкости и повредить оборудование;

достается уплотнительная резинка, которая отвечает за герметизацию места соединения бензобака и его люка;

колодка проводов датчика уровня бензина отсоединяется, для этого потребуется отжать защелку;

провода выводятся наружу;

шлицевая отвертка поможет поддеть защелку датчика и снять его;

индикатор сдвигается и снимается;

отсоединяется сама колодка, для этого также потребуется отжать фиксатор;

снимается пружинный фиксатор, удерживающий на месте трубку подвода топлива;

отжимается очередная защелка;
снимается наконечник трубки и достается уплотнитель;

тем же способом снимается конец шланга насоса для топлива;

берется стакан фильтра, и на его корпусе отверткой отжимаются фиксаторы направляющих;

крышка и стакан топливного модуля отделяются друг от друга;

снимается колодка топливного насоса;

из стакана достается топливный фильтр вместе с присоединенным к нему насосом и регулятором давления топлива;

шлицевым инструментом отжимаются фиксаторы и снимается насос, с него убирается сетчатый фильтрующий элемент;

от корпуса модуля отсоединяется пластиковая трубочка, по которой сливается топливо;

заменяется фильтр;

промывается сетчатый фильтр;
установка нового топливного фильтра происходит в обратном порядке.

При установке важно соблюсти последовательность выполнения всех операций и не перепутать крепеж и уплотнители. Этого можно добиться, если помещать их при снятии в коробочку с несколькими отделениями, помеченными цифрами

Как и другие несложные работы по техническому обслуживанию Kia Rio самостоятельная замена топливного фильтра доступна большинству автолюбителей.

Она производится в гаражных условиях, не требует особых знаний и навыков, но помогает избежать ремонта двигателя в результате использования некачественного горючего.

Топливный фильтр на КИА Рио 3

КИА Рио 3 для российского рынка выпускался на общей платформе с Хендай Солярис. На данном авто с бензиновыми двигателями 1,4 и 1,6 л. применяется одинаковый топливный фильтр, независимо от года выпуска. Он расположен так же, как и на предыдущем поколении бензинового Rio — в бензобаке, в сборе с насосом. Артикул узла — 31110-4L000. Его конструкция тоже никак не отличается в зависимости от комплектации автомобиля. И все так же само может быть заменен отдельно. Артикул оригинального фильтра — 31112-1R000.

Данный фильтр в оригинале применяется еще и на других авто от KIA — SORENTO (XM), SPORTAGE (SL), и от Hyundai — ACCENT (SB) и ELANTRA (SD). Известные заменители представлены ниже.

Производитель	Артикул	Цена, руб.
Amd	AMD.FF45	490
Finwhale	PF731	800
Nipparts	N1330330	650

31112-1R000

AMD.FF45

Фильтр сетка для Рио 3-го поколения имеет артикул 31184-1R000. Часто используемый аналог от Kross — KM79-01114, цена – 140 руб.

Дизельные версии данного поколения авто официально на отечественный рынок не поставлялись, и встречаются они на дорогах России лишь в единичных экземплярах.

Бензонасос КИА Рио – описание устройства

КИА Рио является автомобилем с инжекторной топливной системой, поэтому в нем установлен электрический бензонасос. КИА Рио является неприхотливым и весьма практичным автомобилем во многом благодаря исправной работе бензонасоса. Автомобиль имеет удобные компактные габариты, яркий дизайн и отличные технические характеристики. Благодаря этому он завоевал огромную популярность как в нашей стране, так и за рубежом.

Бензонасос КИА Рио является частью топливной системы авто и напрямую связан с его бензобаком. Многих автолюбителей интересует вопрос – сколько топлива можно залить в бензобак Рио? В техпаспорте указано, что в КИА Рио, которые выпускались в 2014-15 гг., объем бака составляет 45 л. Но в реальности бензобак вмещает значительно больше. Отметим при этом, что заполнять через бензонасос КИА Рио бензобак полностью категорически не рекомендуется, так как при некоторых условиях (например, при высокой температуре окружающей среды) объем топлива в баке будет увеличиваться – с учетом этого необходимо оставлять часть бака пустой. Полностью бензобак заполняется только в тех случаях, когда сразу после заправки ожидается долгая дорога – бензин на заправках всегда охлажден, и если значительная часть его будет израсходована в ближайшее время, то можно не переживать из-за проблем с излишками топлива.

Вся работа бензонасоса электрического типа контролируется при помощи электронной системы. При этом учитываются соотношение топлива и воздуха, положение дросселя и содержание выхлопов. На автомобиле КИА Рио предохранители бензонасоса расположен в блоке моторного отсека. Устройство бензонасоса КИА Рио 1, КИА Рио 2 и КИА Рио 3 практически идентичны, поэтому далее описанный мануал подойдет для каждой из перечисленных моделей авто. Бензонасос на Рио установлен в пластиковом «стакане».

Если не менять — что будет?

Двигатель будет с каждым днем заводиться хуже, вплоть до полного выхода из строя. И такое бывает иногда.

Процесс замены детали на модели Rio представлен на этом видео:

Снятие, замена, установка топливной форсунки Kia Rio

Симптомы: двигатель затрудненно запускается и нестабильно работает.

Возможная причина: неисправны топливные форсунки.

Инструменты и материалы: перчатки тканевые, набор головок и гаечных ключей, набор отверток, ветошь.

Запасные части и ГСМ: топливная форсунк

уплотнительное кольцо для топливной форсунки (для замены 1 форсунки, требуется 2 кольца);

100 грамм моторного масло, такого же типа, как залито в двигатель.

2. Нажмите пальцем на фиксирующий элемент, а затем отсоедините от электро-разъема топливной форсунки колодку с проводами.

3. Стравите давление в системе питания.

4. Снимите с автомобиля декоративный кожух двигателя, предварительно вывернув его крепежные винты в количестве трех штук.

5. Отсоедините наконечник провода от отрицательной клеммы аккумуляторной батареи.

6. Выполните операцию, описанную в пункте №2 данной инструкции, если колодки были обратно подсоединены к форсункам.

7. Разъедините колодки проводного жгута топливных форсунок, предварительно нажав на фиксирующий элемент.

8. Снимите наконечник топливной трубки со штуцера, который расположен на топливной рампе, предварительно нажав на два фиксирующих элемента.

9. Открутите и извлеките два болта, крепящие топливную рампу к впускной трубе.

10. После этого демонтируйте топливную рампу с автомобиля.

11. Снимите фиксирующие пластины неисправных форсунок.

12. Извлеките форсунки из отверстий в топливной рампе.

13. Произведите чистку распылителей топливных форсунок ветошью с применением растворителя.

Примечание. Не промывайте форсунки методом окунания их в моющую жидкость. В противном случае электрические части форсунок будут повреждены.

14. Замените уплотнительные кольца топливных форсунок со стороны распылителя вне зависимости от их состояния.

15. Замените уплотнительные кольца топливных форсунок со стороны корпусов вторых вне зависимости от состояния первых.

Примечание. Перед установкой форсунок нанесите на их уплотнительные кольца тонкий слой моторного масла.

16. Произведите установку топливных форсунок в обратной последовательности.

17. Произведите монтаж топливной рампы в сборе с топливными форсунками в обратной последовательности.

18. Запустите двигатель и проверьте герметичность соединения всех трубопроводов и шлангов.

19. Осмотрите подкапотное пространство на предмет подтекания. Устраните подтекания топлива, если таковые обнаружены.

Источник
