Устройство тормозной системы автомобиля Лада Гранта

Тормоза Лада Гранта необходимы для контроля скорости машины. Они отвечают за плавное снижение скорости до того момента, как автомобиль остановится. Основная задача тормозной системы состоит в том, чтобы обеспечить безопасность людей, которые находятся в салоне автомобиля. Лада Гранта появилась на отечественных дорогах приблизительно в конце 2011 года. Автомобиль относится к бюджетному классу. Надо сказать, что это достаточно надежная и неприхотливая в обслуживании машина. У нее хорошая управляемость и экономный расход топлива.

Разработана Гранта на базе Калины. Изначально автомобиль выпускался в кузове седан. Начиная с 2013 года был создан хетчбэк. Существует три основные комплектации Гранты: стандартная, нормальная и люксовая. В комплектации «Стандарт» автомобиль оснащается силовым агрегатом в 1,6 л объемом, мощность его составляет 80-90 лошадиных сил. МКПП — пятиступенчатая. Автомобиль имеет передний привод.

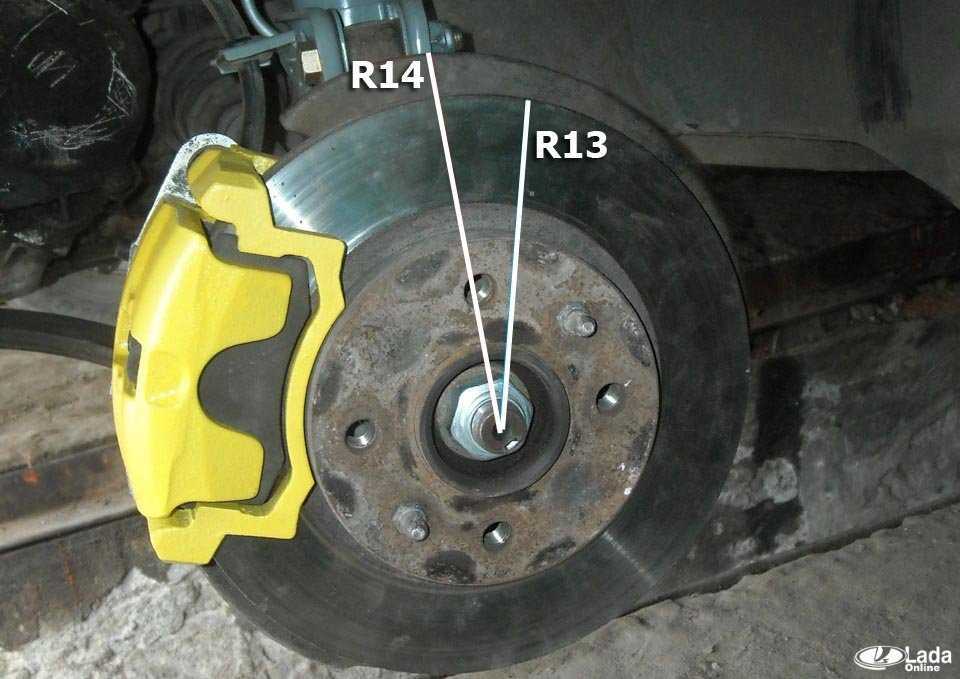

Какие передние тормоза ставит АвтоВАЗ на Лада

Размер тормозного диска	R13 вентилируемые	R14 вентилируемые	R15 вентилируемые
Где устанавливаются	Лада Калина и Гранта с 8кл. двигателем	Лада Приора (8 и 16кл.), Калина, Гранта (16кл.)	Лада Калина и Гранта спорт
Визуальные различия	Тормозной диск существенно меньше пыльника	Тормозной диски полностью перекрывает пыльник	Ставятся только на спортивных версиях автомобилей Лада
Каталожные номера передних тормозов	Диск тормозной 2110-3501070 (13 дюймов) Скоба суппорта подвижная 2110-3501017 Скоба суппорта неподвижная 2110-3501155 Кожух тормозного диска правый 2112-3501146 (14 дюймов) Кожух тормозного диска левый 2112-3501147 (14 дюймов)	Диск тормозной (14 дюймов) 2112-3501070 Скоба суппорта неподвижная 2112-3501155 Остальное все, как у вентилируемых тормозов R13	Диск тормозной (15 дюймов) 11186-3501070-00 Кронштейн крепления переднего тормоза 11196-350102500 Суппорт 21128-3501013-00 и 21128-3501012-00
Подходящие диски колес	R13 и больше	R14 и больше	R15 и больше

Конструкция рабочей системы тормозов модели Гранта

Тормозная система Гранты представляет собой диагональную, с двумя контурами, имеющую гидравлический привод систему, которая включает в себя рабочий главный цилиндр вместе с вакуумным усилителем, по одному на каждое колесо механизму тормозов, а также регулятора жидкостного давления в обоих механизмах на задней оси.

Каждый контур модели состоит из механизмов тормозов двух колес: одно располагается спереди, второе – сзади. При этом расположены они диагонально. Сделано это для того, чтобы при появлении неисправности в одном из контуров, другой сумел, хоть и не с предельной эффективностью, обеспечить торможение машины.

С помощью регулятора жидкостного давления происходит ограничение попадания жидкости в систему тормозов задней оси в случае недостаточного значения нагрузки этой оси. Таким образом, предотвращается блокировка колес, а автомобиль уберегается от заноса при возникновении необходимости экстренного торможения.

Корпус этой детали имеет небольшое отверстие, которое прикрыто заглушкой из пластмассы. Если из указанного отверстия подтекает «тормозуха», то колея регулятора негерметична.

Для того чтобы облегчить водителю задачу нажатия тормозной педали, привод системы тормозов оснащен специальной деталью под названием вакуумный усилитель. Его работа осуществляется благодаря разрежению, которое образуется внутри впускного трубопровода не заглушенного мотора. По этой причине нельзя глушить двигатель до того момента, пока автомобиль полностью не остановится.

Бачок с жидкостью для качественной работы системы располагается на корпусе главного цилиндра. В крышку бачка вмонтирован датчик, который контролирует уровень жидкости. Когда значение уровня падает до критической отметки, датчик подает сигнал водителю путем включения контрольной лампочки на приборной панели.

Не забывают на отечественном предприятии и об оснащении новых автомобилей современными устройствами. Так, например, большинство комплектаций Лада Гранта выпускаются с системой антиблокировки или ABS в простонародье.

Тип тормозной жидкости	DOT 4
3аправочный объем гидропривода тормозной системы, л	0,45
Свободный ход педали тормоза, мм	3 — 5
Количество щелчков храпового устройства стояночного тормоза	2—4
Минимальная толщина фрикционных накладок тормозных колодок переднего тормозного механизма, мм	1,5
Минимальная толщина тормозного диска, мм	17,8
Максимальное биение тормозного диска, мм	0,15
Максимальный диаметр рабочей поверхности тормозного барабана, мм	201,5
Минимальная толщина фрикционных накладок тормозных колодок заднего тормозного механизма, мм	1,5

Моменты затяжки резьбовых соединений:

Наименование узлов	Резьба	Момент затяжки, Нм (кгс-м)
Болты крепления колеса	М12х1,25	65,2—92,6 (6,7—9,5)
Гайка крепления кронштейна вакуумного усилителя тормозов к кузову	М8	31—38 (3,2—3,9)
Гайки крепления вакуумного усилителя тормозов к кронштейну	М10	26,5—32,3 (2,7—3,3)
Гайки крепления главного цилиндра тормозов к вакуумному усилителю	М10	26,5—32,3 (2,7—3,3)
Наконечник шланга тормозного механизма переднего колеса	М10х1,25	29,4—33,4 (3,0—3,4)
Болты крепления тормозного механизма переднего колеса к поворотному кулаку	М10х1,25	29,1 —36 (3,0—3,7)
Болты крепления рабочего цилиндра переднего тормозного механизма к направляющим пальцам	М8	31—38 (3,2—3,9)
Болты крепления рабочего цилиндра переднего тормозного механизма к суппорту	М12х1,25	95,9—118,4 (9,8—12,1)
Штуцеры тормозных трубок	М10	14,7—18,2 (1,5—1,9)
Болт крепления рабочего цилиндра заднего тормозного механизма	М6	3,3—7,7 (0,3—0,8)
Гайка крепления кронштейна регулятора давления	М8	10,4—24,2 (1,1—2,5)
Болт крепления регулятора давления к кронштейну	М8	10,4—24,2 (1,1—2,5)

Что необходимо для замены передних колодок

Перед тем, как поменять передние колодки Лады Гранты, необходимо позаботиться о наличии всех необходимых инструментов:

Плоскогубцы;
Тормозная жидкость;
Щетка, с помощью которой будут очищаться посадочные места для колодок;
Отсос излишней тормозной жидкости;
Рожковый ключ на 17;
Плоская отвертка или раздвижные пассатижи;
Накидной ключ на 13.

Также, важно позаботиться о наличии приспособлений для подбора колес транспортного средства. В качестве фиксаторов можно использовать противооткатные башмаки или половинки от красного кирпича

Подготовительные работы

Перед началом работы по замене передних колодок необходимо осуществить следующие операции:

Проконтролировать уровень тормозной жидкости. При значительном превышении нормального показателя лишний объем откачивается с помощью отсоса;
Зафиксировать задние колеса с помощью противооткатных башмаков или других приспособлений;
Ослабить крепления, которые фиксируют тормозные диски;
Под предпочтительное колесо подставить домкрат, после чего колесо демонтируется;
Вывернуть руль до процедуры замены, что значительно упростит работу.

Следует помнить, что тормозные детали меняются только парно на обоих колесах одной оси. Если заменять элементы поштучно, могут возникнуть неприятные последствия и неслаженная работа системы, ведь усилия будут распределяться неравномерно.

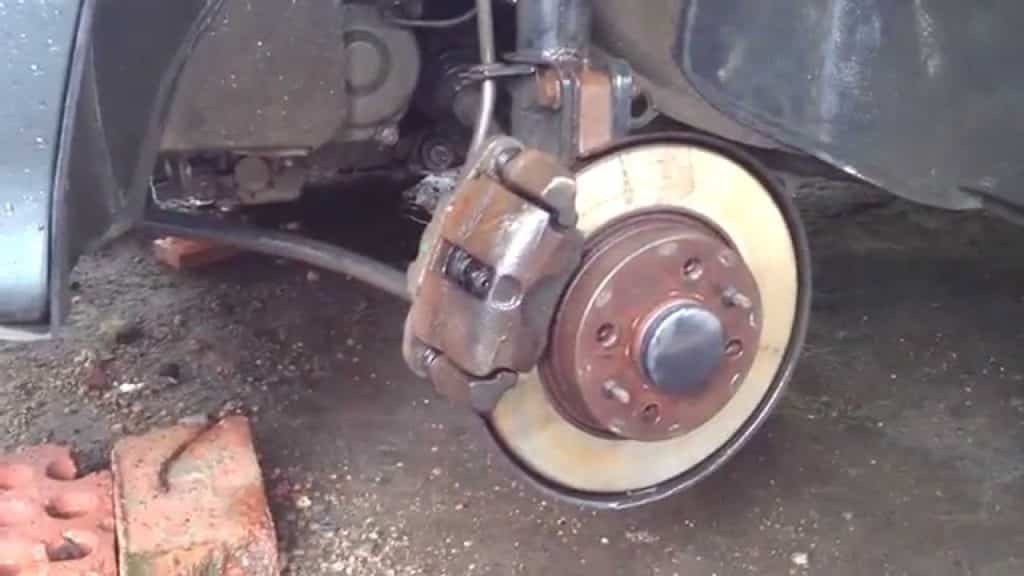

Процесс замены

Замена передних тормозных колодок на Гранте начинается с того, что владельцу транспортного средства необходимо отыскать пластину с загибом. Следует отогнуть нижнюю пластину, после чего будет удобней поднять весь тормозной механизм вверх и успешно произвести замену тормозной колодки.

Функция пластины заключается в стопоре фиксирующего болта цилиндра и нижнего пальца. С помощью плоскогубцев края необходимо немного раздвинуть, после чего получить доступ к самому болту.

Направляющий палец зажимается с использованием рожкового ключа на 17, а болт демонтируется при помощи обычного накидного ключа. После окончательного демонтажа пластины перед владельцем открывается колодка, как только скоба поднимается.

Отработанные детали демонтируются, а все образования грязи удаляются с посадочного места с использованием щетки. Владелец Лады Гранты может использовать специальные металлические щетки с повышенной жесткостью, но вдаваться в фанатичность также не рекомендуется.

Далее осуществляется монтаж новых тормозных колодок. Для того чтобы поставить скобу на свое место необходимо задвинуть поршень в цилиндр до самого упора, что можно произвести с помощью жесткой минусовой отвертки или плоскогубцев. Далее перед вдавливанием поршня следует ослабить прокачной штуцер, для того, чтобы тормозная жидкость вышла наружу, а не обратно в тормозную систему. При наличии АБС это может «убить» АБС.

Все процессы должны осуществляться в строгом обратном порядке. Не следует забывать о том, что необходимо заново сформировать загиб на пластине, благодаря чему значительно улучшится фиксация болта.

Замена колодок

Колодки тормозных механизмов задних колес необходимо заменять только комплектом — все четыре колодки.

Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.

1. Накидным ключом (лучше шестигранной высокой головкой) на 7 отворачиваем два направляющих штифта колеса.

2. Снимаем тормозной барабан.

3. Если барабан снять не удается то, равномерно поворачивая его, молотком с пластмассовым наконечником (или обычным молотком через деревянный брусок) наносим удары по торцу барабана.

4. Поддев отверткой, выводим из зацепления с колодкой крючок верхней стяжной пружины.

5. Снимаем пружину

6. Выводим верхние упоры колодок из прорезей поршней цилиндра и вынимаем распорную планку

7. Поддев отверткой, выводим из зацепления с колодкой крючок нижней стяжной пружины.

8. Снимаем стяжную пружину

9. Отверткой выводим из зацепления с колодкой направляющую пружину.

10. Снимаем переднюю колодку.

11. Отсоединив от задней колодки направляющую пружину опускаем колодку

12. Выводим рычаг ручного привода колодок из отверстия наконечника троса стояночного тормоза

Инструмент:

Домкрат или канавный подъемник
Балонный ключ
Регулируемая подставка
Гаечный ключ накидной разрезной на 15 мм
Гаечный ключ накидной прямой на 13 мм
Гаечный ключ рожковый на 17 мм
Плоскогубцы
Тиски слесарные
Вороток под торцевую насадку
Насадка на вороток Е-14
Отвертка плоская средняя
Емкость технологическая

Детали и расходники:

Цилиндр переднего суппорта
Пластичная смазка
Пыльник тормозного цилиндра
Пыльник направляющего пальца скобы
Смазка для суппортов
Очиститель для тормозов
Ветошь

Примечания:

Цилиндр тормозного механизма переднего колеса заменяйте при отсутствии торможения колеса из-за заклинивания поршня в цилиндре. Пыльники цилиндра и пальцев заменяйте при их разрыве и появлении трещин. Работу выполняйте на смотровой канаве или эстакаде.

Снятие тормозного цилиндра

1. Снимите переднее колесо и надежно зафиксируйте автомобиль на регулируемой подставке заводского изготовления.

2. Поверните рулевое колесо до упора в ту сторону, на которой демонтируется цилиндр. Снимите шланг тормозного механизма переднего колеса, как описано в этой статье.

3. Расконтрируйте болты крепления цилиндра к направляющим пальцам скобы и отверните болт крепления цилиндра к нижнему направляющему пальцу, как описано в этой статье.

4. Накидным ключом на 13 мм отверните болт крепления цилиндра к верхнему направляющему пальцу, удерживая палец от проворачивания за шестигранник ключом на 17 мм.

5. Снимите скобу тормозного механизма.

6. Зажмите суппорт в тиски с накладками губок из мягкого металла.

7. Головкой Е-14 отверните два винта крепления цилиндра к суппорту и отделите цилиндр от суппорта.

Замена пыльника поршня тормозного цилиндра

1. Подденьте отверткой стопорное кольцо и снимите его.

2. Снимите пыльник с буртика цилиндра.

3. Перед установкой нового пыльника очистите его посадочные места от грязи и нанесите на рабочую кромку пыльника (контактирующую с поверхностью поршня) тонкий слой пластичной смазки.

4. Установите новый пыльник и соберите скобу (цилиндр с суппортом) в обратной последовательности.

5. Затяните винты крепления цилиндра к суппорту предписанным моментом.

6. Перед монтажом скобы, выньте из отверстия направляющей колодок направляющий палец скобы.

7. Снимите пыльник с пальца.

8. Нанесите на рабочую поверхность пальца тонкий слой смазки для суппортов, поврежденный пыльник замените новым.

7. Аналогично смажьте другой направляющий палец.

8. Установите скобу в обратной последовательности. Прокачайте гидропривод тормозной системы.

В статье не хватает:

Фото инструмента
Качественных фото ремонта

Неисправность колесных, тормозных цилиндров может проявляться следующим образом:- в пропускании тормозной жидкости через уплотнения на поршне, при этом можно заметить потеки по периметру грязезащитного кожуха. Утечку тормозной жидкости из пластикового бачка, расположенного в моторном отсеке;- также возможно заклинивание поршней в цилиндре. Обычно заклинивание происходит в выдвинутом положении поршней. При этом колодки изнашиваются, колесо притормаживает, машина плохо катится по инерции, без включения какой либо передачи. И в том и другом случае тормозной цилиндр на автомобиле Лада Гранта подлежит замене.

Для замены заднего тормозного колесного цилиндра вам потребуются: ключ на 10 мм, специальный ключ «на 10» для отворачивания гаек тормозных трубок.

Пошаговая замена задних тормозных колодок Гранта

Работа с тормозами на Гранте требуется, когда машина начинает болтаться при торможении, слышны посторонние шумы в районе задних колес. Чего хуже – если какое-то из колес начинает клинить при остановке. В данной статье — пошаговая замена задних тормозных колодок Гранта.

Как происходит замена задних тормозных колодок Гранта без АБС

Разберем весь процесс поэтапно. Для работы потребуются:

Новые колодки (выбирайте в зависимости от того, есть на машине АБС или нет);
Ключи на 13: рожковый и трещотка с длинной головкой;
Балонный ключ;
Головка Е-8;
Головка на 7;
Отвертки для снятия и установки пружин;
Пассатижи.

Подготовка к замене колодок

Готовимся к демонтажу тормозных колодок. Для этого:

Ставим автомобиль на ровной поверхности;
Снимаем с ручника, ставим на нейтралку;
Подпираем колеса противооткатными упорами (можно кирпичами, брусками и т.п.);
Откачиваем тормозную жидкость до уровня MIN – используем шприц или грушу-клизму;
Страгиваем болты крепления колеса;
Вывешиваем заднее колесо (домкратим машину) и снимаем его.

Подпираем колеса, снимаем ручник и колесо.

Как снять тормозной барабан на Ладе Гранте

Барабан на Гранте снимается как на любой другой модели ВАЗа. Для этого ключом на 7 выкручиваем направляющие штифты и снимаем барабан.

Сбивать барабан киянкой или молотком не рекомендуется – есть риск его повредить.

Самостоятельная замена колодок

Внимание – начиная с этого момента нельзя нажимать педаль тормоза. Иначе тормозные поршни выдвинутся и демонтаж/монтаж будет затруднен. Шаг 1: Чтобы ослабить пружины, сдавливаем колодки внутрь

Отжимаем их монтировкой с упором на тормозной щит

Шаг 1: Чтобы ослабить пружины, сдавливаем колодки внутрь. Отжимаем их монтировкой с упором на тормозной щит.

Сдвигаем тормозные колодки.

Шаг 2 (с опорой на рисунок ниже) – снимаем:

пружину верхнюю №5;
планку разжимную №6;
пружину нижнюю №13;
пружины направляющие №7 (есть на обеих колодках).

На данном этапе нам нужны пружины 5, 13, 7 и планка 6.

Шаг 3: свободно извлекаем левую колодку. На правой закреплен рычаг ручника – поэтому мы выдвигаем саму колодку и пассатижами демонтируем шплинт крепления его пальца к колодке.

Выводим рычаг ручника из троса, снимаем шплинт и отсоединяем рычаг ручника от колодки.

Шаг 4: сборка с новыми колодками производится в обратной последовательности.

Если новые колодки затруднят надевание барабана, их также можно поджать внутрь с помощью монтировок.

Замена задник колодок на Гранте с АБС

Лада Гранта с АБС имеет незначительные конструктивные особенности:

оснащена датчиками АБС (они же датчики вращения колеса);
задние колодки имеют отверстия для датчиков;
под барабаном расположен задающий диск датчика ABS.

Отличия тормозов с ABS от обычных незначительны и не затрудняют замены колодок.

Первым этапом при замене тормозов у Granta с ABS будет демонтаж датчиков (см. рисунок ниже):

Датчик АБС снимается с обратной стороны колеса. Можно попытаться снять колодки без снятия датчика.

Второй шаг: снимаем барабан (как описано выше) и задающий диск под ним. В остальном процедура совпадает с приведенной выше по тексту.

По окончанию работ можно прокачать педаль тормоза и долить при необходимости тормозную жидкость. Если после прокачки жидкость уходит – где-то есть утечка.

Проверьте работу ручника: нормальное положение – стояночный тормоз схватывается на 3-4 щелчке рычага.

Когда менять задние колодки

Задние колодки на Гранте меняют при следующих показателях:

колеса шумят – гремят – вибрируют при торможении;
на колодках осталось 1,5 мм (либо меньше);
колодки расслоились, из-за чего колеса периодически заклинивает;
перестал держать ручник;
вы недавно поменяли передние колодки, а к задним еще не притрагивались.

Выбор комплектующих для Гранты

Мы собрали таблицу артикулов на запчасти для замены тормозов. Вот она (можно использовать для поиска и заказа онлайн):

Список аритикулов на все запчасти, которые могут потребоваться для работы.

Вариантов много не бывает.

ABS позволяет сократить тормозной путь и сохранить маневренность при торможении.

Напоминалка

Подытожим ключевые моменты:

Гранта с АБС имеет особые колодки, задающий диск ABS и датчики, которые нужно отсоединить перед разборкой тормозного барабана;
Когда барабан плохо слазит, можно снять его иначе: вкрутите штифты на 7 в отверстия, рядом с которыми они были вкручены (подробнее в пункте Как снять тормозной барабан);
Нельзя нажимать педаль тормоза после снятия барабана;
Если не откачать лишнюю тормозную жидкость перед началом работы, ее может выдавить после замены колодок.

Подтягиваем ручник

Но если вы действительно знаете, как подтянуть ручник на Ладе Гранта комплектации «стандарт», много времени и сил эта процедура у вас не займет. Единственное, что в обязательном порядке потребуется для ее осуществления – это домкрат либо смотровая яма, потому что доступ к регулируемым узлам и агрегатам происходит снизу и работать придется под автомобилем. Для подтягивания (регулировки) ручника вам понадобятся 3 инструмента:

два рожковых гаечных ключа на 13, один из них желательно – торцевой;
один ключ-головка на 8;
верный помощник (хотя в безвыходных ситуациях можно обойтись и одному).

Процесс непосредственно регулировки системы ручного торможения автомобиля Лада Гранта осуществляется в девять основных этапов:

Опускаем в салоне автомобиля рычаг ручного тормоза.
Лезем под автомобиль, откручиваем резиновые подушки (кронштейны) с резонатора, снимаем глушитель с крепления к кузову.
Убираем защитный экран механизма регулировки стояночного тормоза. Для этого торцевым ключом откручиваем 4 гайки с болтов крепления.
Снимаем защитный экран либо отводим его в сторону за глушитель – необходимого пространства для работы в таком случае тоже вполне хватит. Глушитель при этом можно чем-то оттянуть, например, просунув под него брусок из дерева.
Берем два ключа на 13 – первым чуть ослабляем контрагайку, удерживая регулировочную гайку. Потом наоборот – удерживаем ее, вторым прокручиваем (также ослабляя) регулировочную гайку.
Собственно, регулировку ручного тормоза производим так: подтягиваем тросик ручника, для чего закручиваем регулировочную гайку (движение ключа – по часовой стрелке).
Далее следует проверить ход рычага ручного тормоза – для этого и нужен напарник, либо вам придется осуществить это самому. Контрагайку можно закручивать, когда ход ручника составит 2-4 щелчка (см. выше).
Затем тестируем работу стояночного тормозного механизма в целом. Для этого приподнимаем задние колеса и проверяем, насколько свободно они прокручиваются при опущенном ручнике и насколько полно стопорятся при полностью поднятом (в этом случае они не должны вращаться вообще!).
Если работоспособность ручного тормоза в порядке, закручиваем контрагайку, ставим на место защитный экран и глушитель. Регулировка ручника окончена!

По мере увеличения пробега и срока эксплуатации автомобиля ручник все меньше и меньше поддается регулировке. Случается, что даже после регулировки система ручного торможения работает неисправно и не «удерживает» машину. Это свидетельствует о том, что износ тормозных колодок слишком высок или растяжение тросика уже необратимо.

Инструменты:

Ключ трещоточный
Удлинитель
Головка на 10 мм
Высокая головка на 13 мм
Гаечный ключ рожковый на 13 мм

Детали и расходники:

Аэрозольная смазка типа WD-40

Примечания:

Стояночный тормоз должен удерживать автомобиль на уклоне 23 %. Полный ход рычага привода стояночного тормоза должен составлять от 2 до 4 зубцов (щелчков) храпового устройства рычага.

1. Для регулировки стояночного тормоза установите автомобиль на смотровую канаву или эстакаду и опустите рычаг стояночного тормоза.

2. Головкой на 10 мм отверните четыре гайки крепления заднего теплозащитного экрана дополнительного глушителя, предварительно обработав их смазкой WD-40.

3. Снимите с переднего кронштейна подвески дополнительного глушителя резиновую подушку.

4. Сдвиньте теплозащитный экран вперед, открывая доступ к узлу регулировки стояночного тормоза.

5. Удерживая ключом на 13 мм регулировочную гайку наконечника троса, головкой того же размера отверните контргайку.

6. Вращая регулировочную гайку по часовой стрелке, натяните тросы.

Примечание:

Удобно регулировать натяжение тросов высокой головкой с трещоткой и удлинителем. При этом контргайку полностью не отворачивайте, а, совместив ее грани с гранями регулировочной гайки, наденьте высокую головку на 13 мм и вращайте сразу обе гайки.

7. Контргайкой зафиксируйте регулировочную гайку. При опущенном рычаге вывешенные задние колеса должны вращаться свободно.

В статье не хватает:

Фото деталей и расходников

Регулировка рычага ручного тормоза на Ладе Гранте необходима в том случае, если его ход составляет более 6 щелчков. Оптимальный ход составляет 2-4 щелчка, но в процессе эксплуатации допускается увеличение его хода до 8 щелчков.

Увеличение хода рычага стояночного тормоза происходит по нескольким причинам, основные — это растягивание троса ручника и износ тормозных колодок.

Колесный цилиндр заднего тормоза – снятие и установка

Снятие

1. Установить автомобиль на двухстоечный подъемник и выключить зажигание (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т).

2. Снять задние колеса.

3. Поднять автомобиль на высоту, удобную для выполнения работ.

4. Отвернуть направляющие штифты крепления барабана, установить на тормозной барабан съемник и снять барабан (головка сменная 7, ключ трещоточный, съемник 67.7823-9519).

5. Отвернуть штуцер тормозной трубки 1 от колесного цилиндра 2 заднего тормоза.

6. Установить в отверстие колесного цилиндра и на тормозную трубку технологические заглушки (ключ типа 41 08 08 10 ф. «Stahlwille», заглушки технологические).

7. Отвернуть два болта 4 крепления колесного цилиндра 2 к щиту 3 заднего тормоза, вывести цилиндр из зацепления с тормозными колодками и снять цилиндр (головка сменная 10, ключ трещоточный).

Установка

1. Установить колесный цилиндр заднего тормоза на щит заднего тормоза, установить колодки в пазы упоров поршней цилиндра и закрепить цилиндр двумя болтами. Момент затяжки болтов 8…12 Н·м (0,8…1,2 кгс·м) (головка сменная 10, ключ трещоточный, ключ динамометрический).

2. Извлечь заглушки из отверстий колесного цилиндра и тормозной трубки.

3. Завернуть штуцер тормозной трубки моментом 15…18 Н·м (1,5…1,8 кгс·м) (ключ типа 41 08 08 10 ф. «Stahlwille», вставка сменная 10 типа 58 23 10 10 ф. «Stahlwille», ключ динамометрический типа 50 10 00 04 ф. «Stahlwille»).

4. Выполнить прокачку тормозной системы.

5. Установить задние колеса.

6. Проверить эффективность рабочего тормоза.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
Portmone (оплата с любых банковских карт, аккаунта Portmone);
PayPal (оплата с любых банковских карт, аккаунта PayPal);
WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Это интересно: Снятие и установка колеса Lada Largus

Операции по замене передних тормозных колодок Лада Гранта

1. Если на автомобиле есть индикация износа тормозных колодок, то отключите минусовой провод от аккумулятора. Если такой опции нет, то аккумулятор отключать не обязательно.2. Так как автомобиль будет находиться без переднего колеса или колес, установите его устойчиво на вертикальной поверхности. Заблокируйте задние колеса ручным тормозом и упорными башмаками. 3. Проверьте уровень тормозной жидкости. Если тормозная жидкость подступает к горлышку тормозного бачка, откачайте часть жидкости.4. Отогните отверткой или с помощью зубила, пассатижев загнутый край стопорной шайбы нижнего болта (так как показано на фото)

5. Выверните нижний болт крепления тела скобы. Придерживайте ключом направляющий палец за шестигранник. (как показано на фото)

6. Теперь корпус скобы можно будет повернуть относительно оси верхнего направляющего болта.

Извлеките колодки установленные с двух сторон тормозного диска. Если колодки зажаты поршнями тормозного механизма, вставьте отвертку между колодками и диском и отведите поршни назад. Также извлечению колодок может помешать бортик образовавшийся в следствии выработки диска. В этом случае можно воспользоваться угловой шлифовальной машинкой, удалив бортик по краю диска. Если у вас колодки с индикацией износа, отключите провод подходящий к ним.

После этого колодки можно будет извлечь.7. После того как вы извлекли старые колодки, очистите все детали тормозных механизмов от грязи и отложений, проверьте на отсутствие повреждений пыльников поршней, отсутствие течи тормозной жидкости.8. Теперь если вы точили бортик для извлечения колодок, необходимо убрать его по всему периметру тормозного диска. Можно аккуратно сточить бортик на месте, той же болгаркой. При обработке тормозного диска на месте болгаркой, очень легко можно снять толщину больше необходимой, будьте аккуратны. Если вы снимите тормозной диск, то сточить бортик будет проще и удобней, также снятый тормозной диск можно установить на токарный станок (идеальный вариант) и снять минимальный слой, для того чтобы восстановить параллельность поверхностей тормозного диска (минимальный размер между поверхностями не должен быть меньше 17,8мм)

(На фото выше показан бортик образовавшийся при износе, такой бортик не только мешает эффективно тормозить из за того что не обеспечивает точное прилегание поверхностей колодка диск, но и может издавть скрип во время трения о направляющие расположенные на колодках — канавка от износа видна на фото)

… стачивать бортик болгаркой на снятом диске намного удобнее

9. При установке новых колодок, необходимо будет утопить поршень в цилиндр. Для этого опустите корпус с цилиндром на место, возьмите отвертку или монтажу и упираясь в диск аккуратно вдавите поршень внутрь. Можно воспользоваться и большими пассатижами (корпус с цилиндром при этом должен быть поднят).

Контролируйте, чтобы во время этой операции тормозная жидкость не перелилась через горлышко бачка тормозной жидкости, расположенного в моторном отсеке, на главном тормозном цилиндре. Если поршень не перемещается или плохо перемещается, то можно открутить спускной штуцер, так чтобы тормозная жидкость едва сочилась через него. При этом вжимать поршень на место будет гораздо легче. Не забудьте под штуцер подставить емкость, чтобы собирать вытекающую жидкость, а после установки колодок затянуть его обратно. Если и в этом случае поршень не перемещается, необходимо будет заменить тормозной механизм на новый. 10 После установки новых колодок опустите скобу с цилиндром вниз, закрутите нижний болт и застопорите от раскручивания стопорной шайбой. Несколько раз нажмите на педаль тормоза для установки должного зазора. Поставьте на место колесо. Проверьте еще раз уровень тормозной жидкости в бачке.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на

Другие материалы раздела

Техническое описание

Технические характеристики автомобиля

Паспортные данные автомобиля

Расположение органов управления и приборов

Ключи к автомобилю

Выключатель (замок) зажигания

Передние и задние двери

Капот

Крышка багажника

Пробка заливной горловины топливного бака

Сиденья

Зеркала заднего вида

Плафон освещения салона

Комбинация приборов

Рукоятка регулировки положения рулевого колеса Granta

Подрулевые переключатели

Блок управления направления пучков света фар Granta

Блок управления системой отопления и вентиляции Granta

Техника безопасности при обслуживании и ремонте Granta

Расположение основных узлов и агрегатов Granta

Проверка автомобиля

Регламент технического обслуживания

Проверка состояния колес и шин

Замена щеток очистителя ветрового стекла

Проверка уровня жидкости в бачке омывателя ветрового стекла

Проверка уровня масла в двигателе

Замена масла и масляного фильтра двигателя

Проверка уровня и доливка охлаждающей жидкости Granta

Замена охлаждающей жидкости

Проверка состояния и замена свечей зажигания Granta

Снятие сменного элемента воздушного фильтра Granta

Замена топливного фильтра

Регулировка тепловых зазоров в приводе клапанов газораспределительногомеханизма Lada

Проверка состояния и замена ремня привода генератора

Проверка состояния и замена ремня привода газораспределительногомеханизма Lada

Проверка состояния системы выпуска отработавших газов

Проверка уровня масла в коробке передач

Замена масла в коробке передач

Проверка уровня жидкости в бачке гидропривода тормозов

Прокачка гидропривода тормозов Granta (ВАЗ-11183,

Проверка состояния ходовой части и трансмиссии

Проверка состояния рулевого управления

Проверка состояния тормозной системы

Регулировка стояночного тормоза

Замена фильтра системы отопления и вентиляции

Регулировка направления пучков света фар

Коленчатый вал не проворачивается стартером

Сильный шум при работе стартера

Коленчатый вал проворачивается стартером, но двигатель не пускается

Двигатель работает неустойчиво
